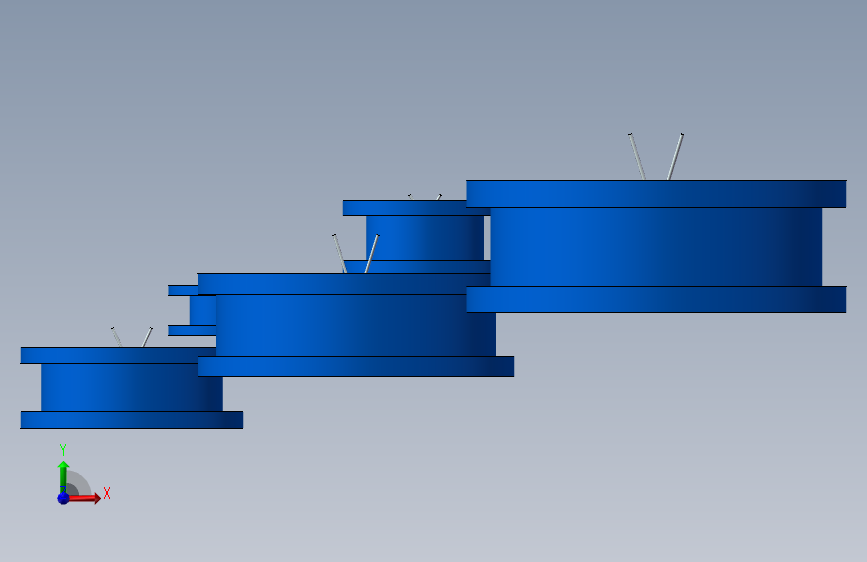

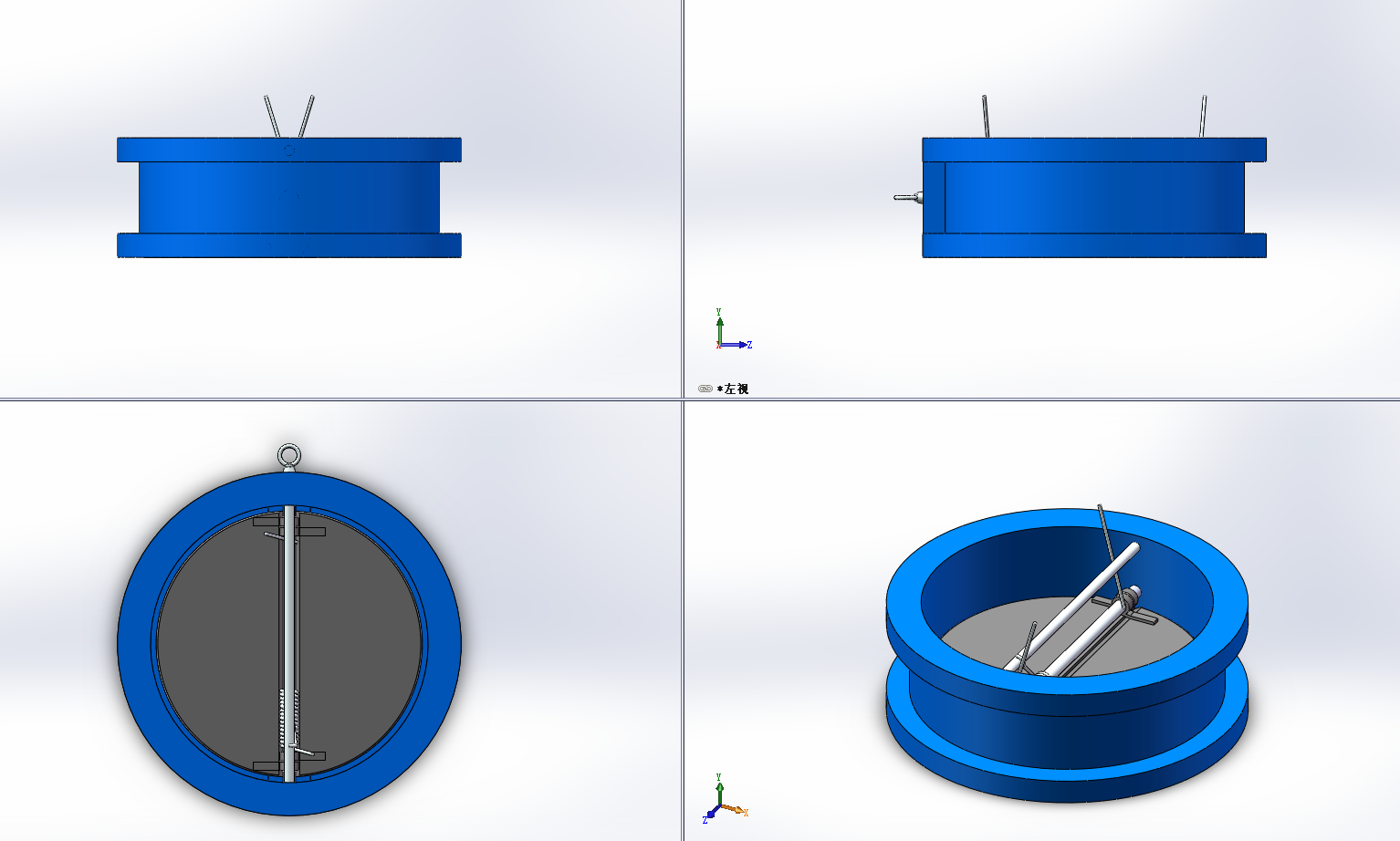

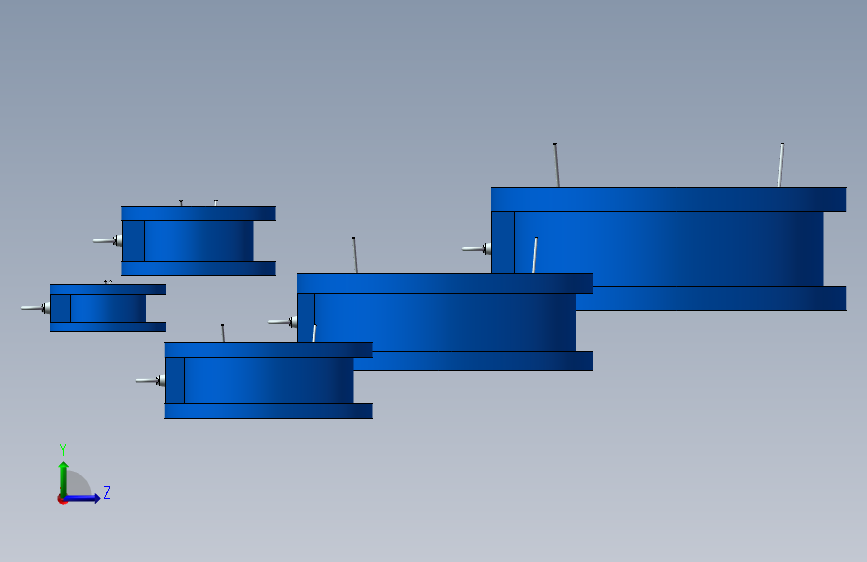

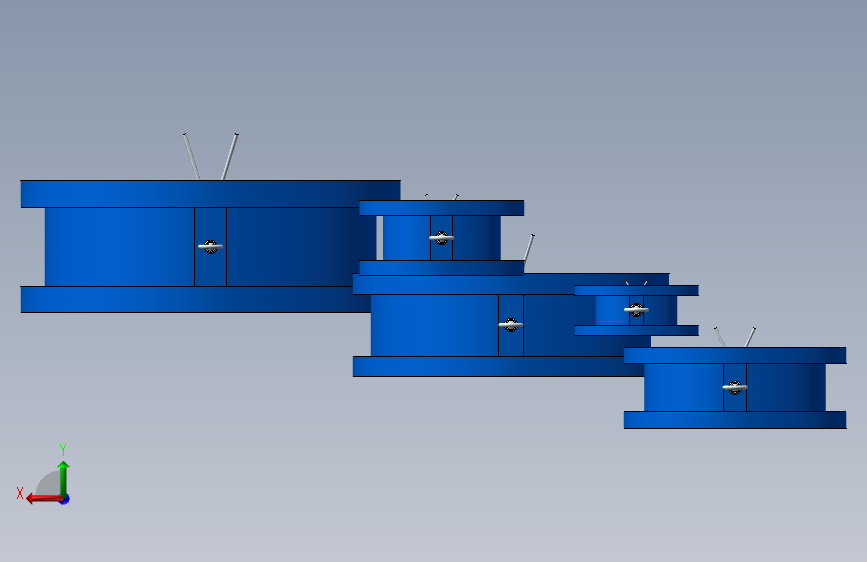

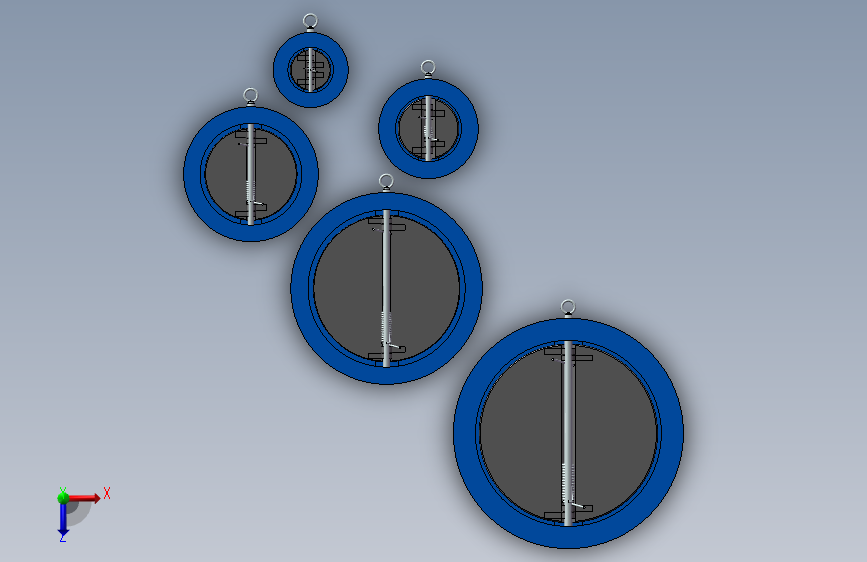

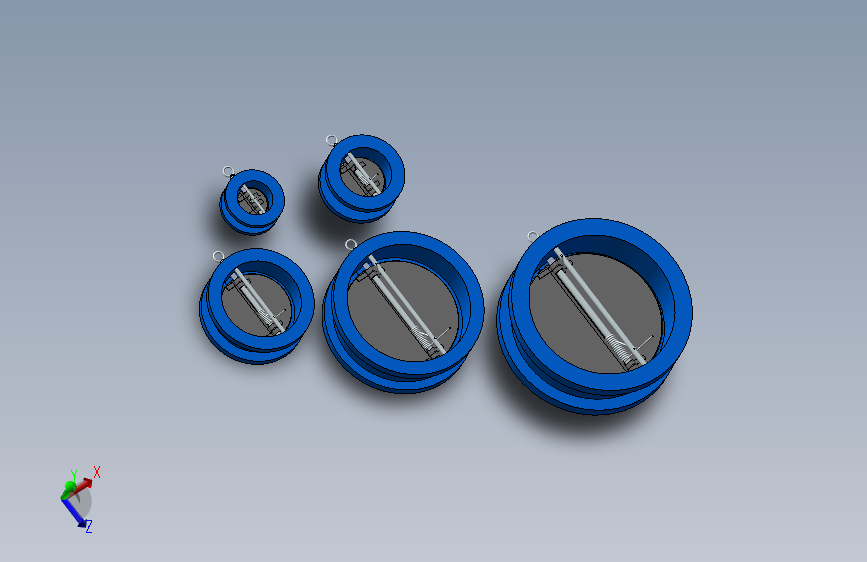

5款对夹式蝶形止回阀（ID:2171989）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17480908929292.zip | 14.90M |
| 2 | 对夹式蝶形止回阀[125].sldprt | 1.89M |
| 3 | 对夹式蝶形止回阀[200].sldprt | 1.95M |
| 4 | 对夹式蝶形止回阀[250].sldprt | 1.83M |
| 5 | 对夹式蝶形止回阀[50].sldprt | 1.44M |
| 6 | 对夹式蝶形止回阀[80].sldprt | 1.19M |
| 7 | 装配体11.SLDASM | 6.95M |
此图纸下载需要27金币
立即下载
发布者
156****6923
创作: 7493
粉丝: 36
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：15.26M
所需金币：27
上传时间：2025-05-24 20:48:16
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
止回阀
图纸简介

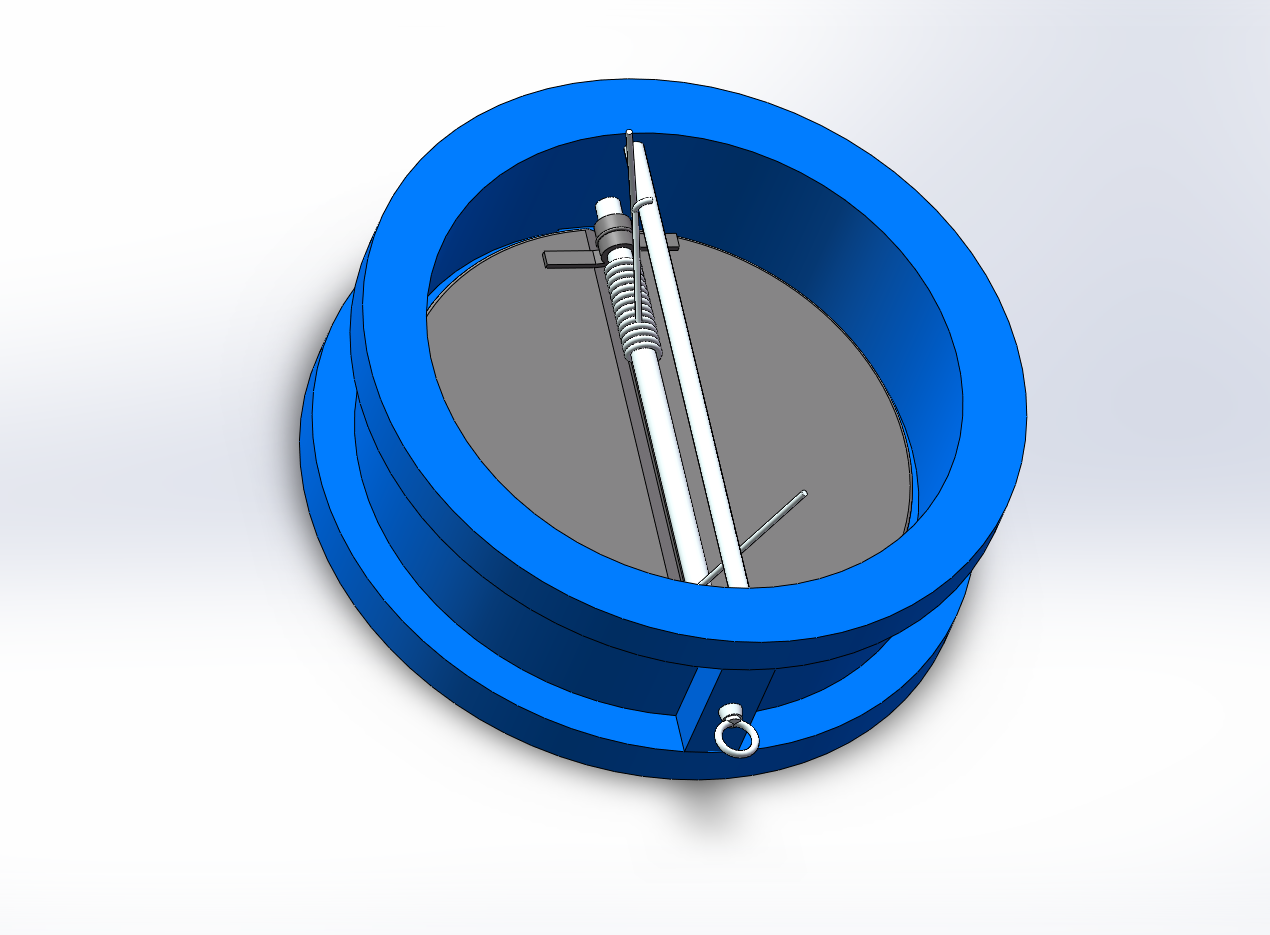

对夹式蝶形止回阀 ，是一种依靠介质自身压力实现自动启闭的阀门，主要用于防止管道中流体的逆向流动。其核心结构包括阀体、阀瓣、转轴及弹簧等组件，阀瓣通常采用金属基材（如碳钢、不锈钢）与弹性密封材料（如橡胶）复合制成，通过弹簧加载或流体压力实现快速开闭 ，广泛应用于给排水、化工、石油、电力等行业，适用于水、蒸汽、油品、弱腐蚀性酸碱等介质。
