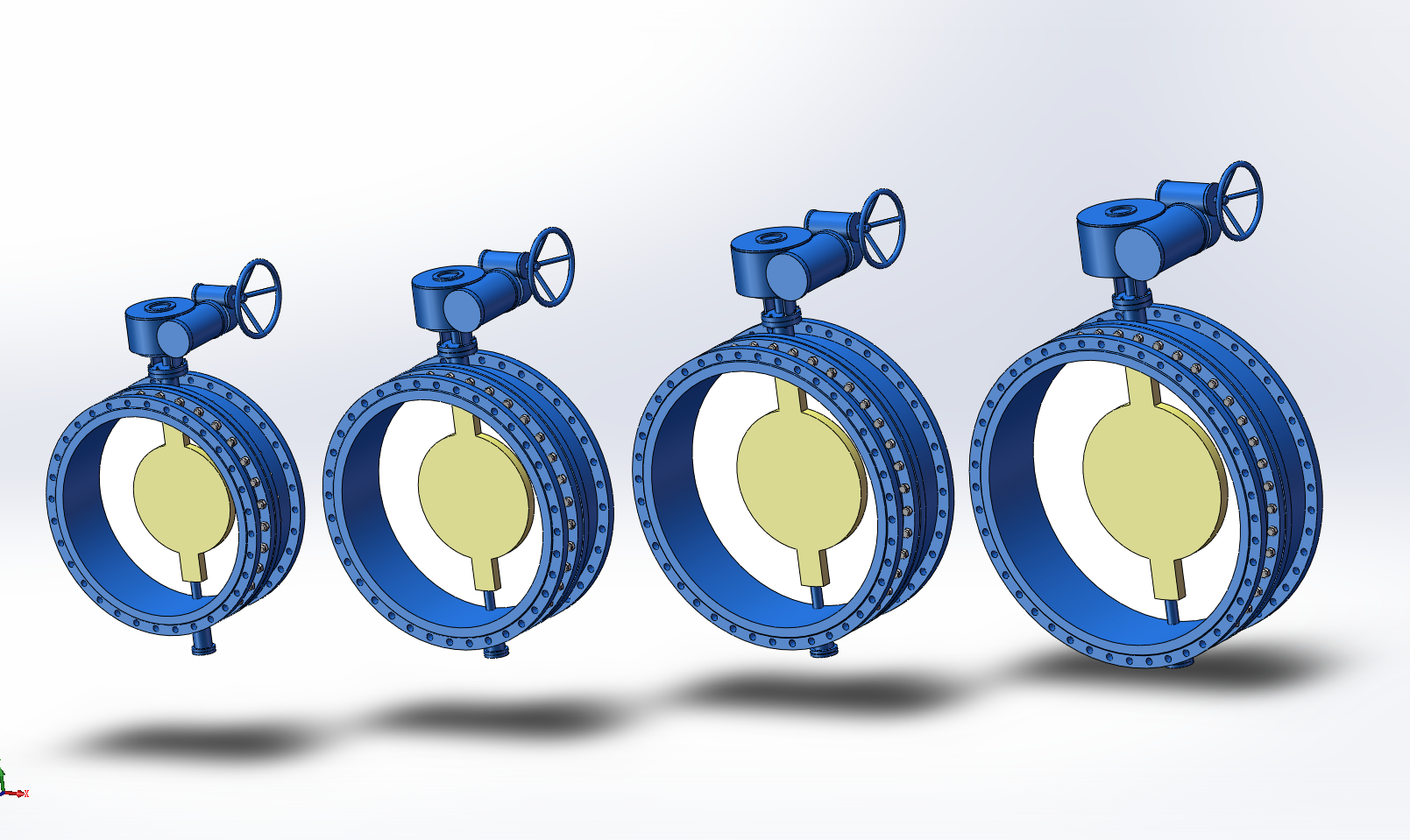

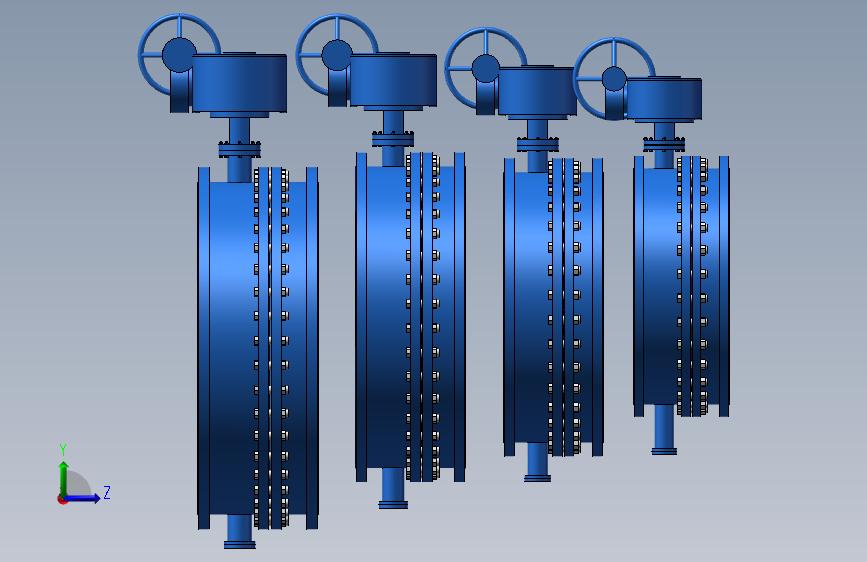

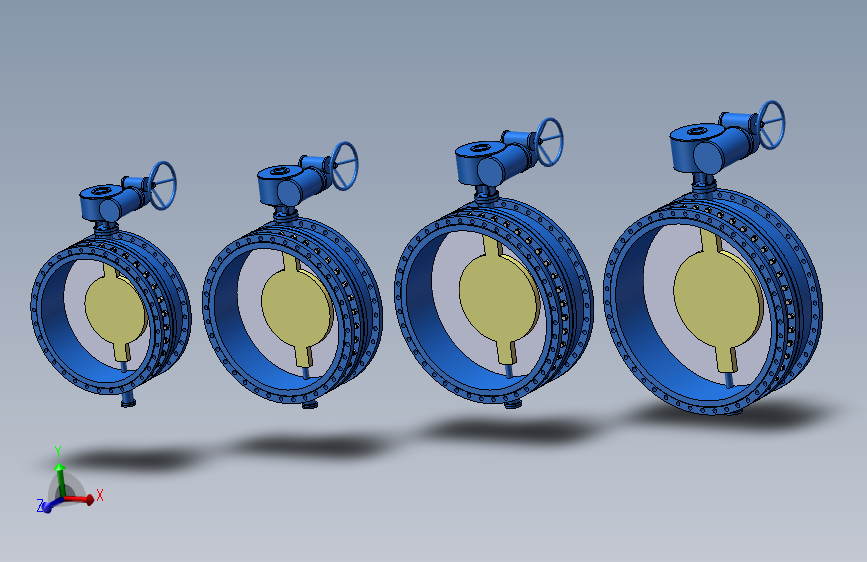

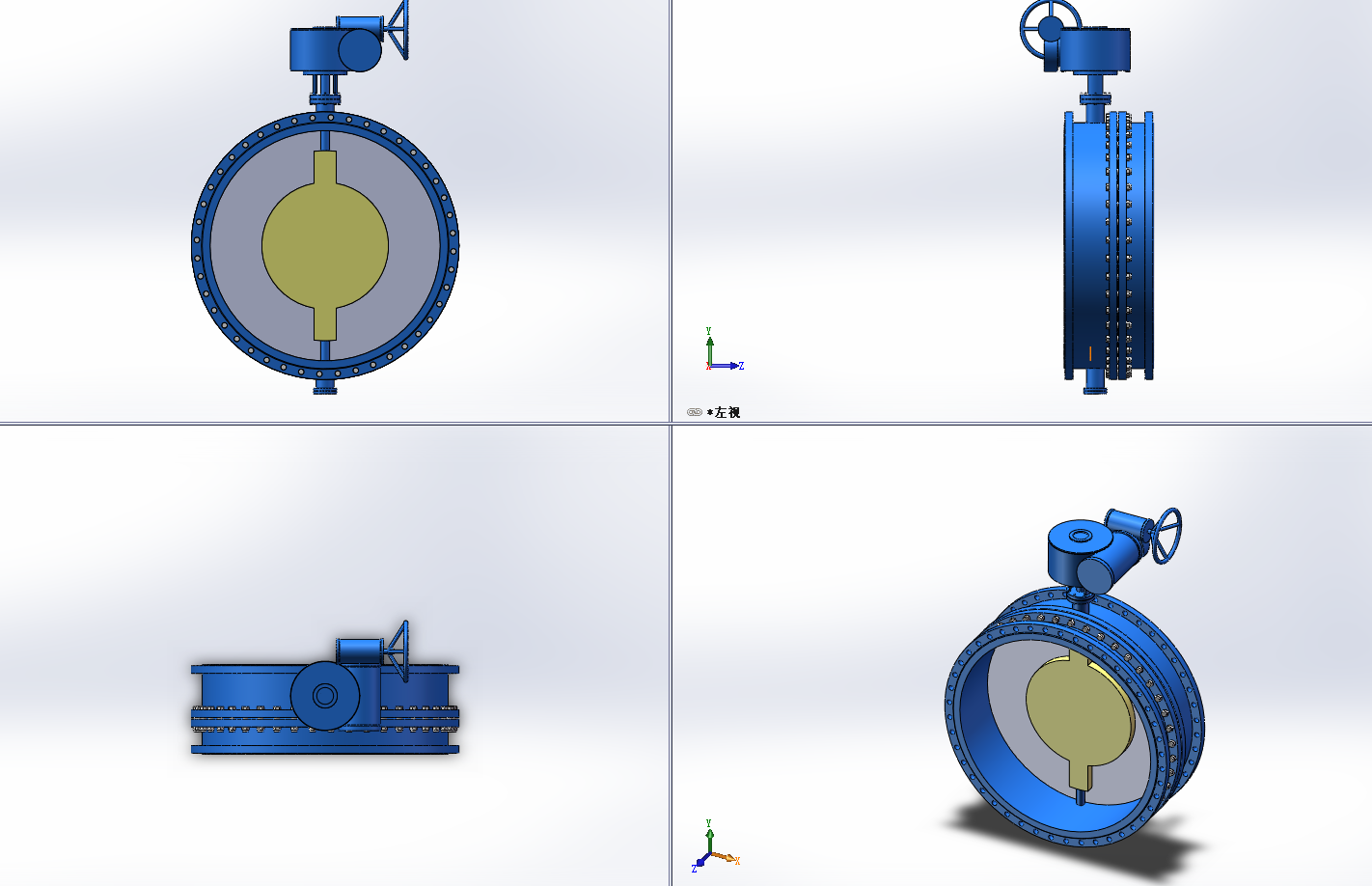

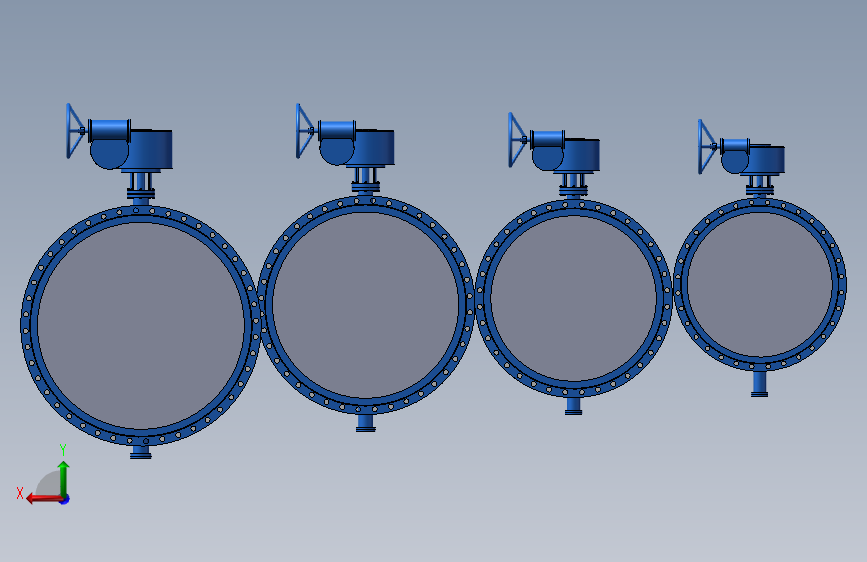

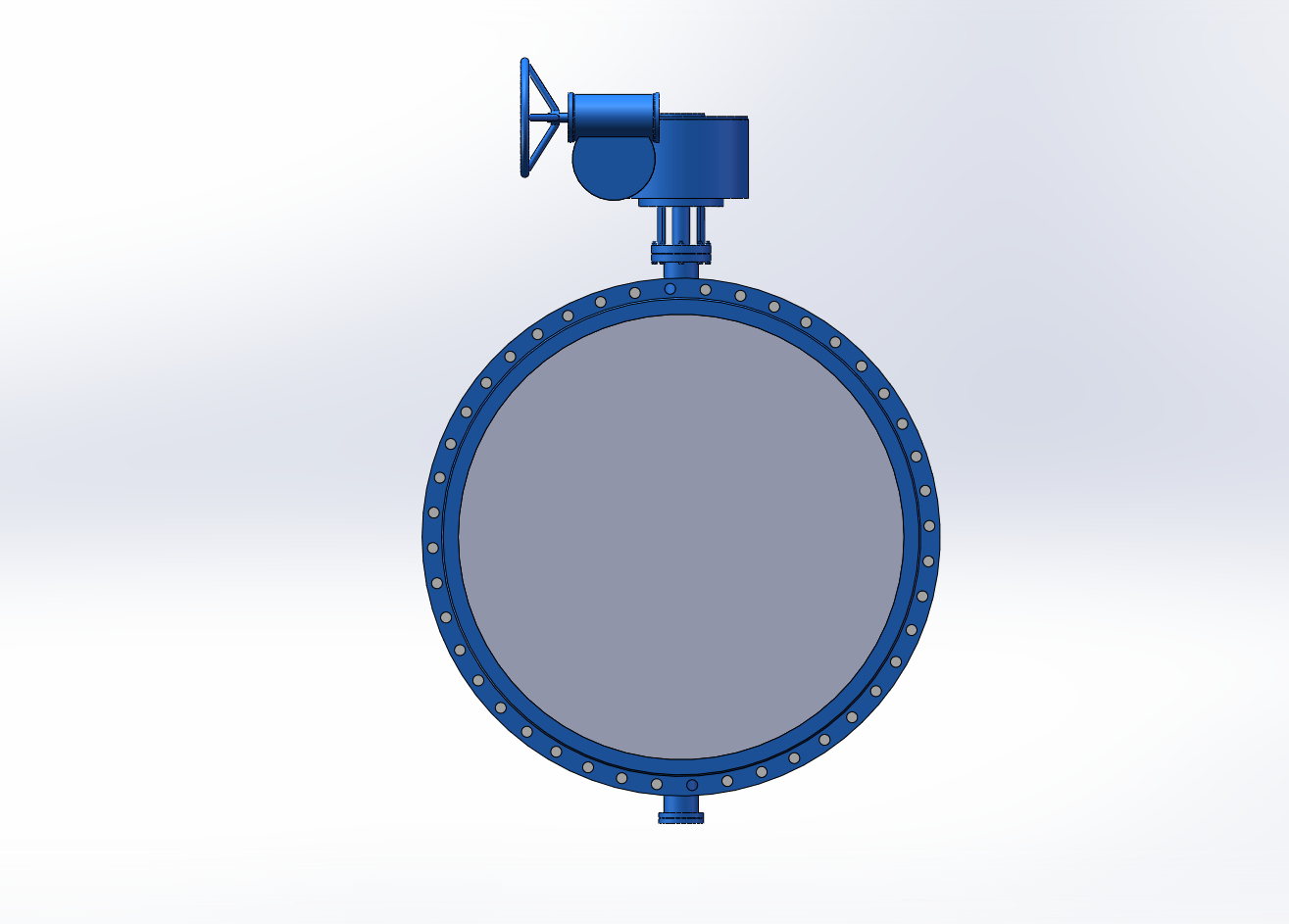

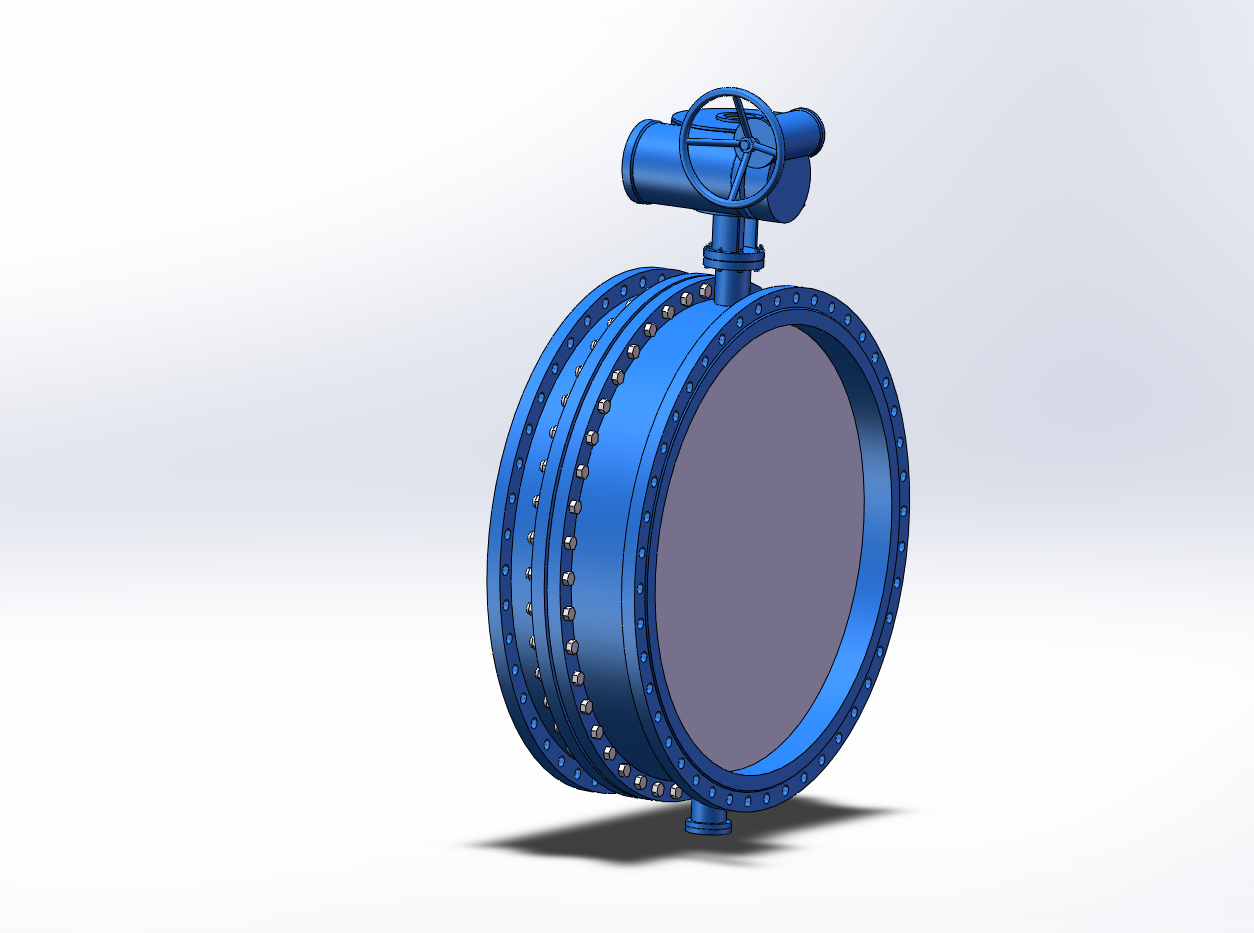

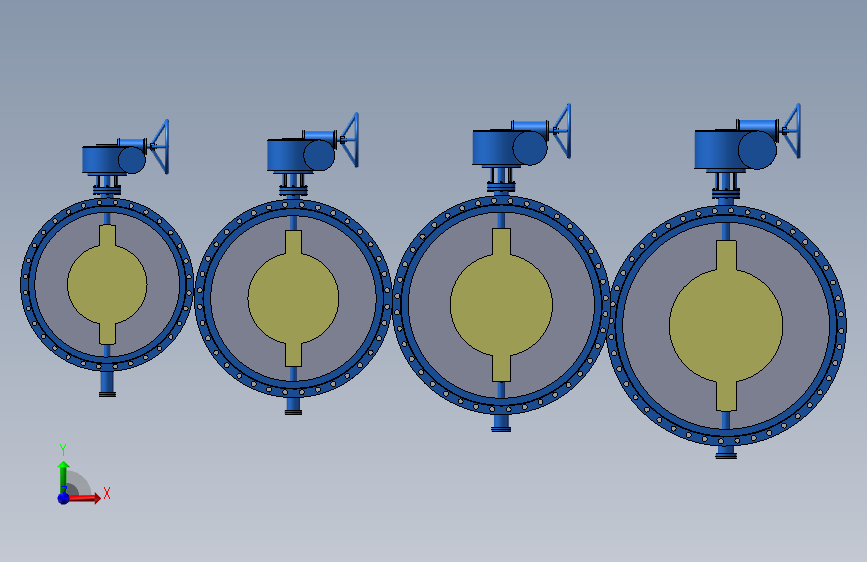

4款伸缩型 法兰蝶阀（ID:2172863）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17481366478532.zip | 5.82M |
| 2 | 伸缩型法兰蝶阀[1400].sldprt | 1015.52K |
| 3 | 伸缩型法兰蝶阀[1600].sldprt | 1.01M |
| 4 | 伸缩型法兰蝶阀[1800].sldprt | 1.12M |
| 5 | 伸缩型法兰蝶阀[2000].sldprt | 1.18M |
| 6 | 装配体10.SLDASM | 1.76M |
此图纸下载需要20金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：2172863
图纸格式：sldprt,sldasm
文件大小：5.95M
所需金币：20
上传时间：2025-05-25 09:30:49
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
蝶阀
图纸简介
伸缩型法兰蝶阀，是一种具有伸缩功能的蝶阀，主要用于管道系统中实现通断、流量控制和调节功能。其核心结构包括圆形蝶板、阀杆和阀体，通过阀杆的旋转实现开启、关闭和调节流体通道的功能使用范围，用于公称通径DN50-DN1200mm的各类工业与民用给排水管道系统中的气体介质输送和水处理工艺配水装置上作调节流量的控制或切断用
