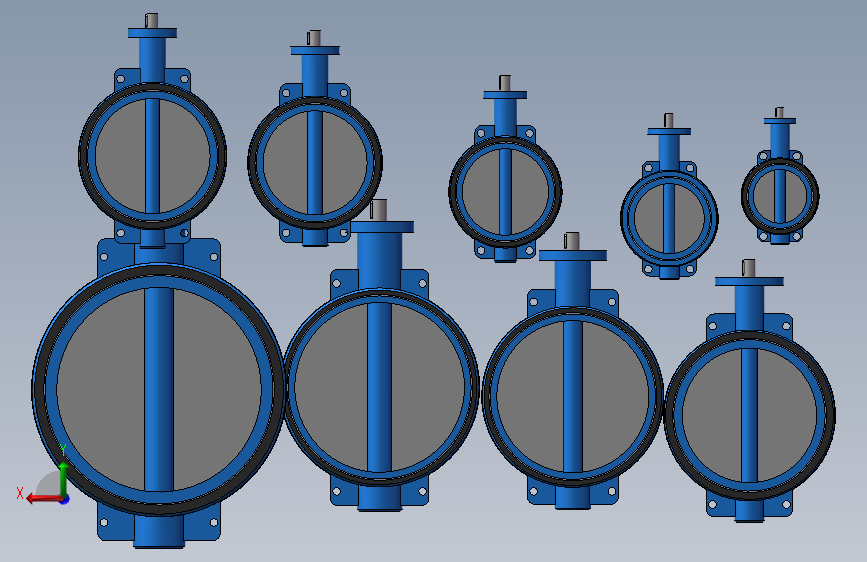

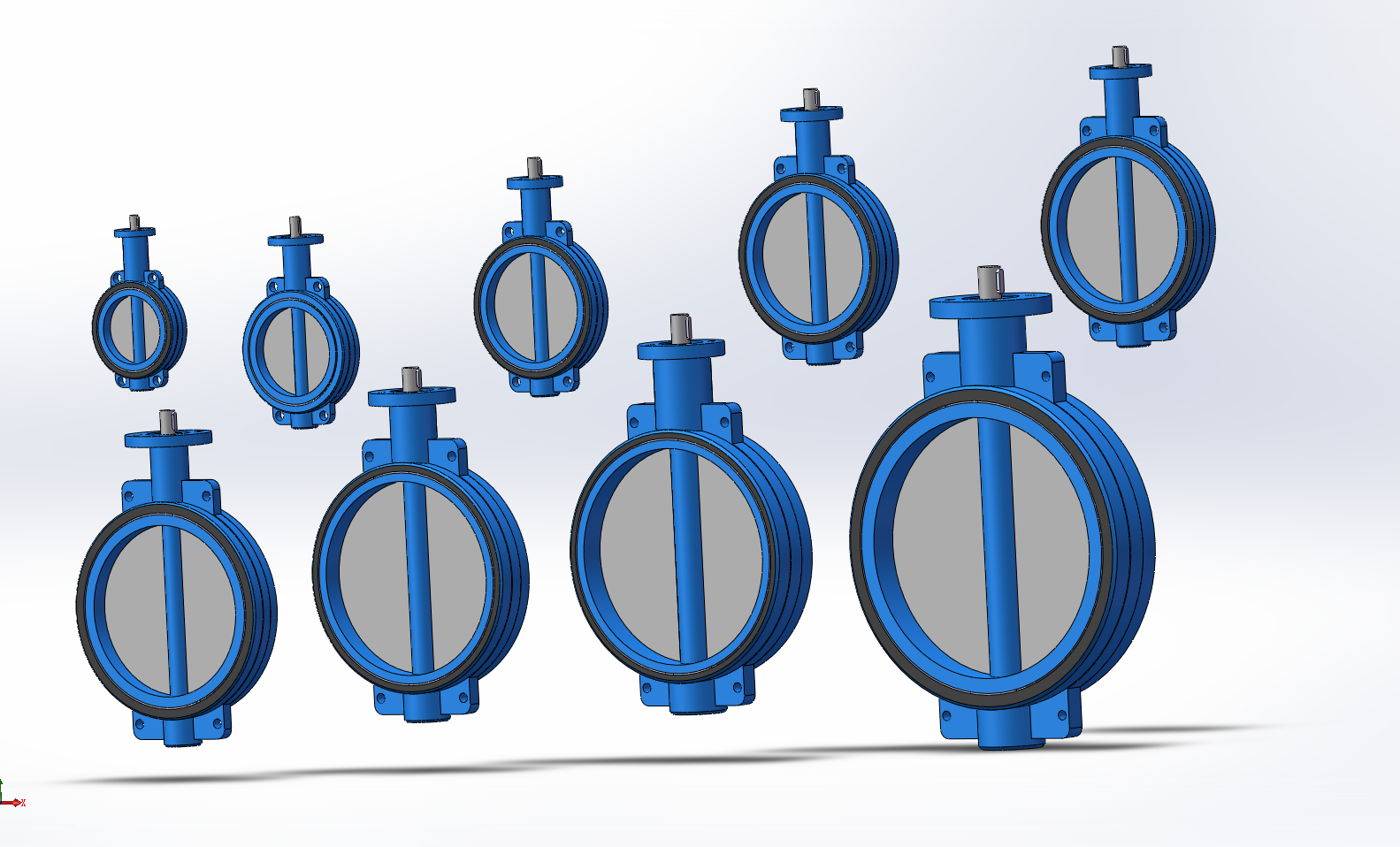

9款WD71X-K型通轴无销蝶阀（ID:2172902）

设备部件 / 管道附件 / 9款WD71X-K型通轴无销蝶阀

©非原创

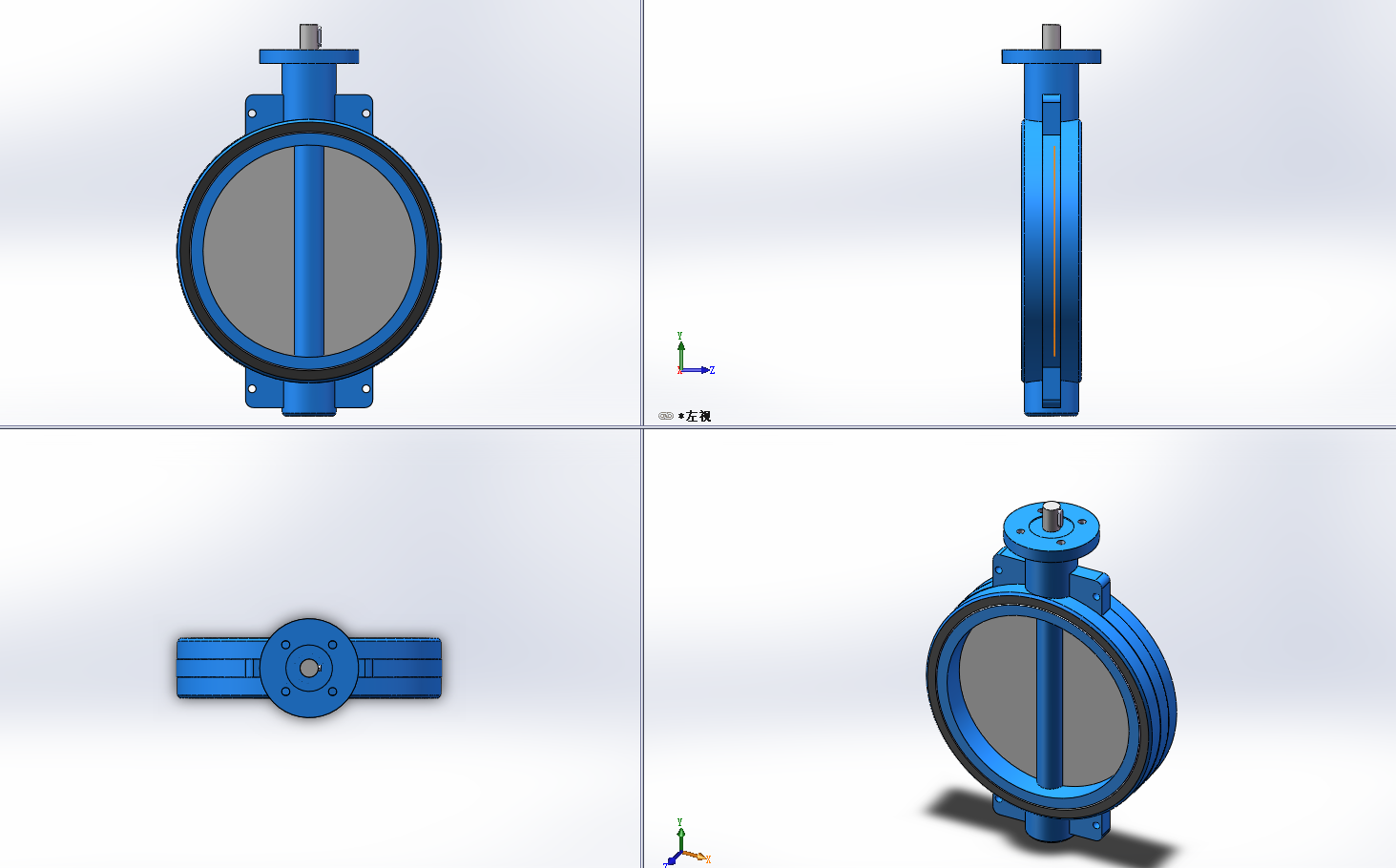

平面图

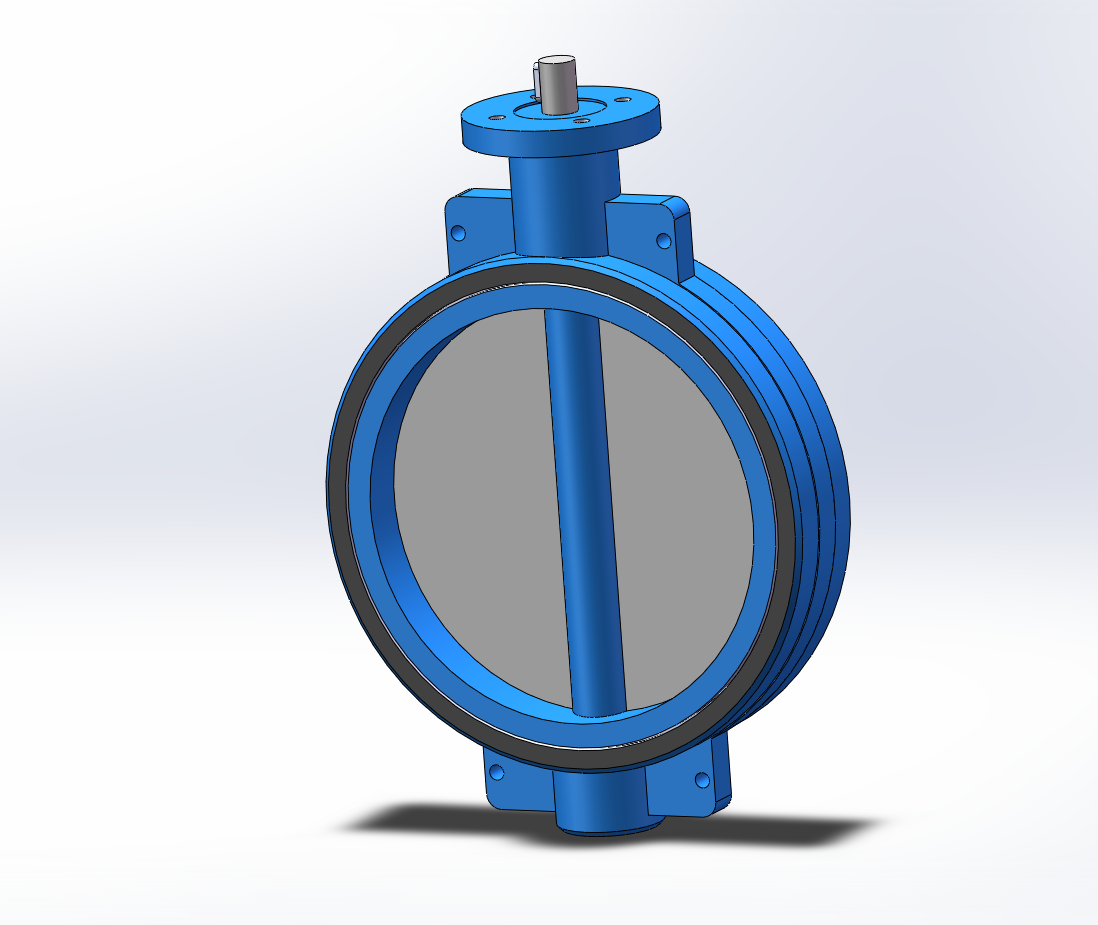

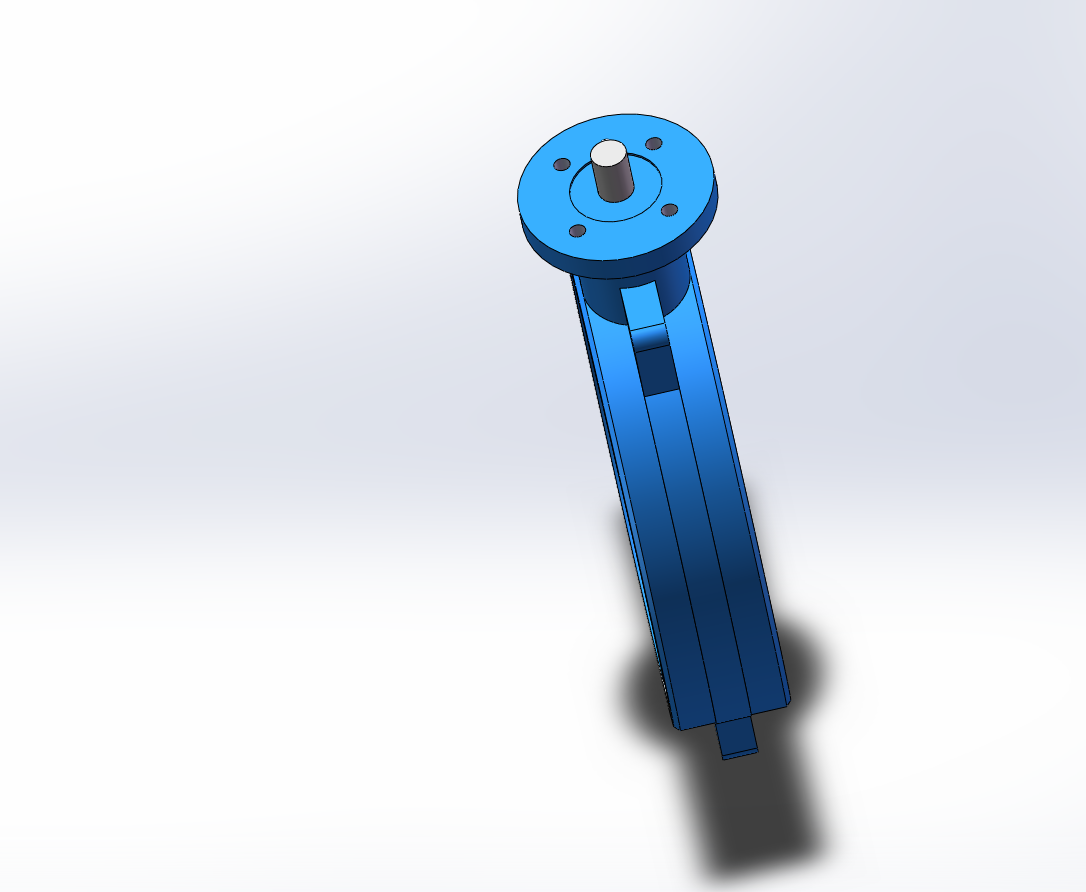

3D视图

文件列表

#	文件名称	文件大小
1	17481420129800.zip	2.49M
2	WD71X-K型[150].sldprt	226.40K
3	WD71X-K型[200].sldprt	234.10K
4	WD71X-K型[250].sldprt	224.31K
5	WD71X-K型[300].sldprt	223.32K
6	WD71X-K型[350].sldprt	222.01K
7	WD71X-K型[400].sldprt	222.35K
8	WD71X-K型[450].sldprt	217.58K
9	WD71X-K型[500].sldprt	227.04K
10	WD71X-K型[600].sldprt	226.03K
11	装配体18.SLDASM	597.28K

此图纸下载需要38金币

立即下载

发布者

156****6923

创作: 7139

粉丝: 30

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：2.55M

所需金币：38

上传时间：2025-05-25 11:00:14

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

WD71X-K型通轴无销蝶阀，是一种通过随杆一起转动的蝶板来实现阀门的开启、关闭与调节的阀门‌。这种蝶阀的设计新颖，结构紧凑，重量轻，启闭迅速，操力矩小，操作方便，省力灵巧。它可以在任何位置安装，维修方便，密封件可以更换，密封性能可靠，达到双向密封零泄漏‌ ，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等行业的给排水和气体管道中，用于调节流量和截流介质‌。其密封材料耐老化、耐弱腐蚀，使用寿命长‌
