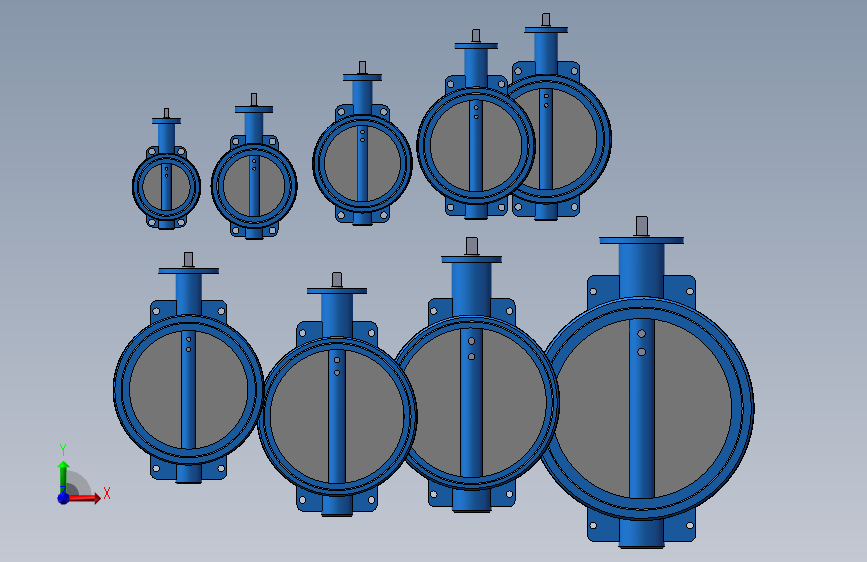

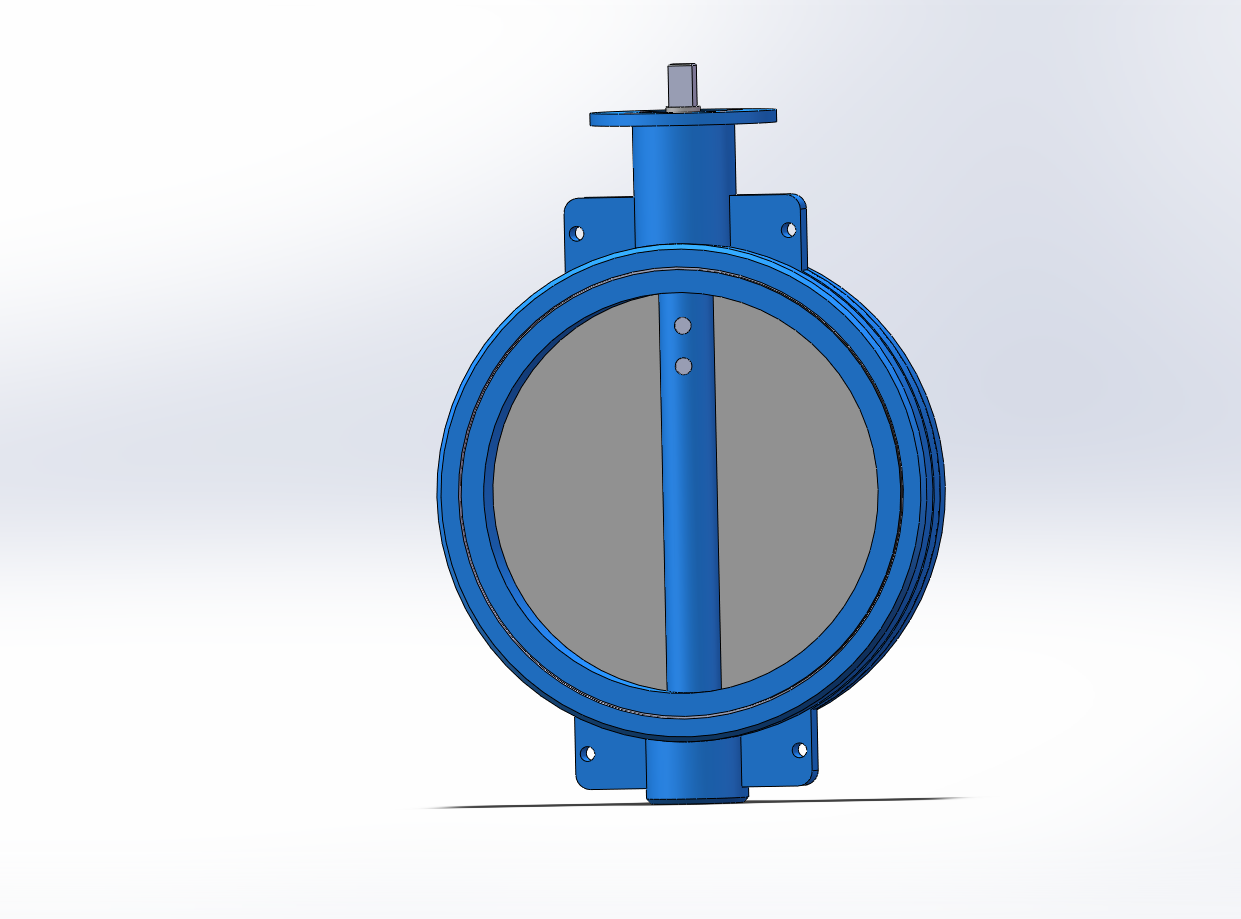

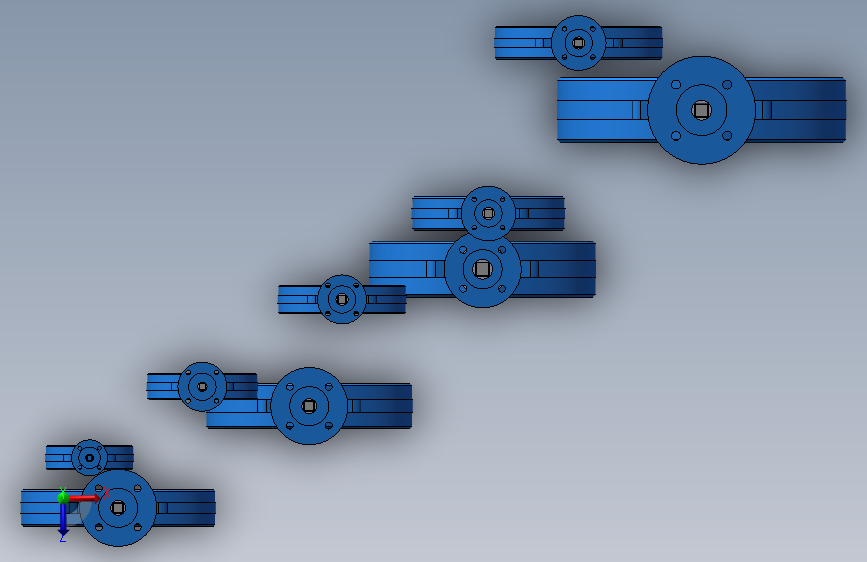

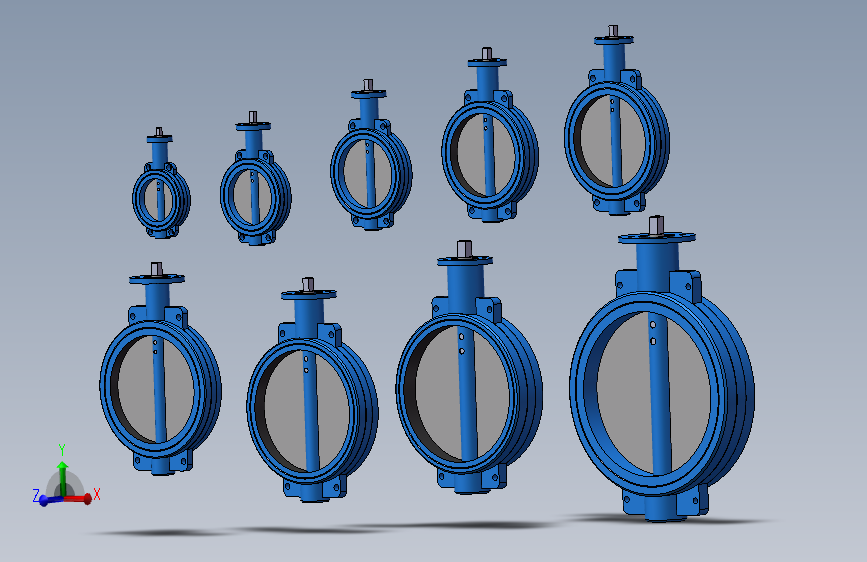

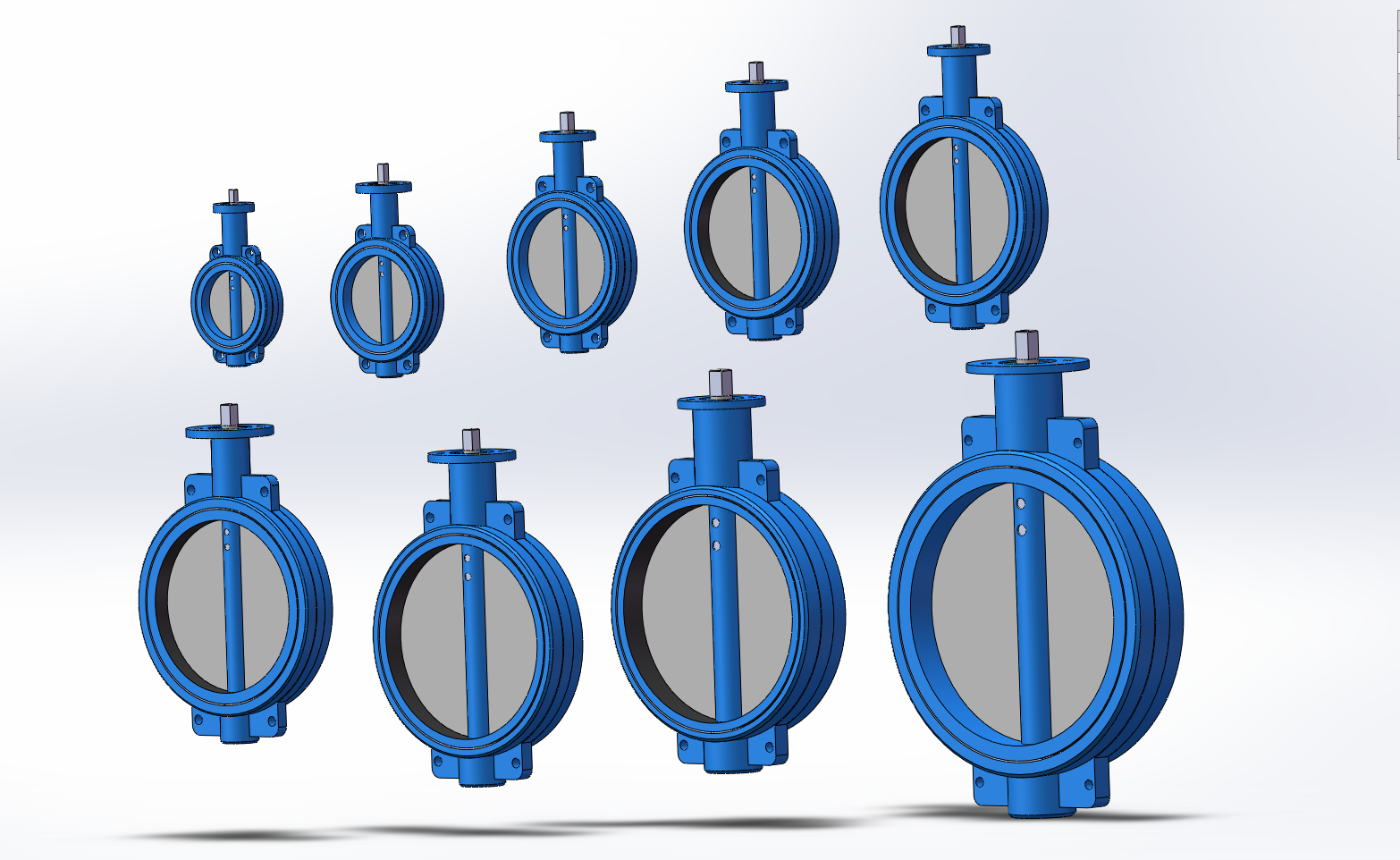

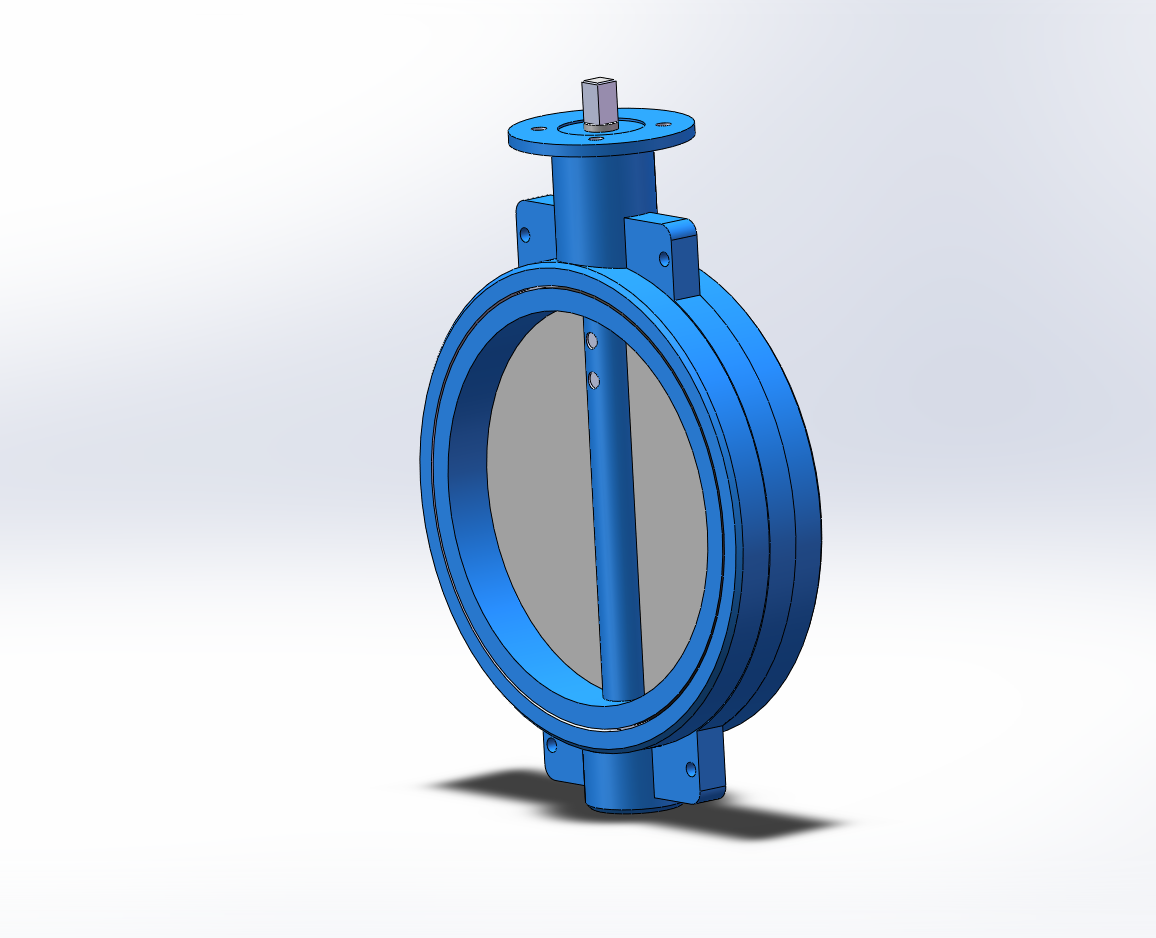

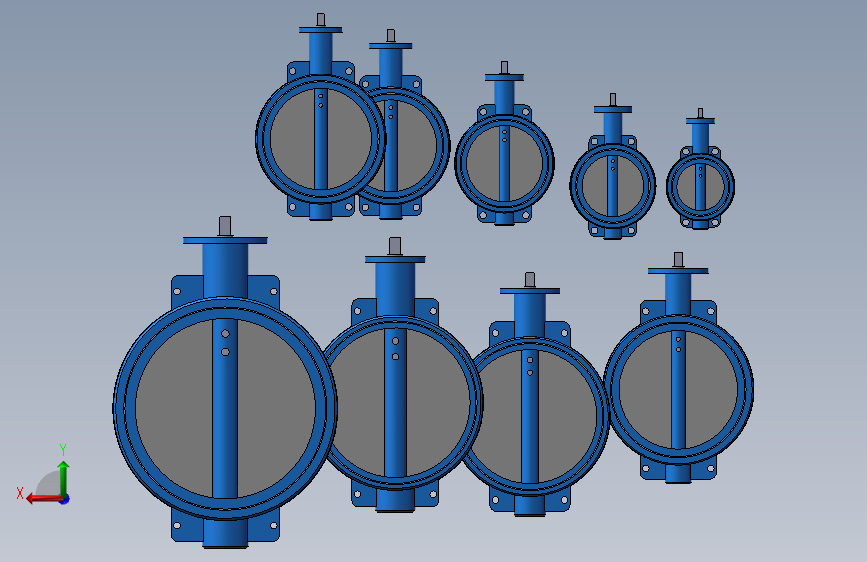

9款D 71X-I型法兰式中线蝶阀（ID:2173143）

设备部件 / 管道附件 / 9款D 71X-I型法兰式中线蝶阀

©非原创

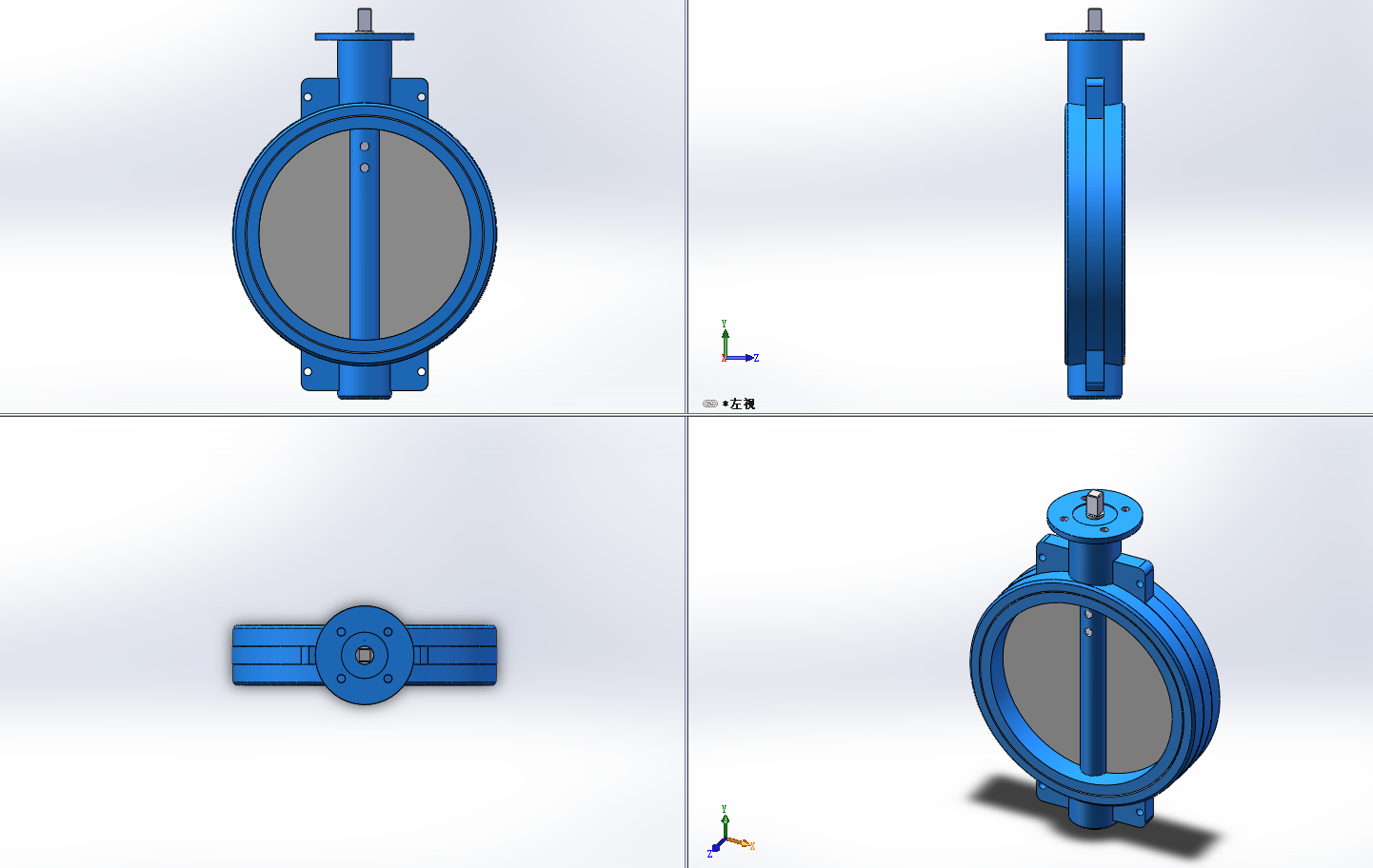

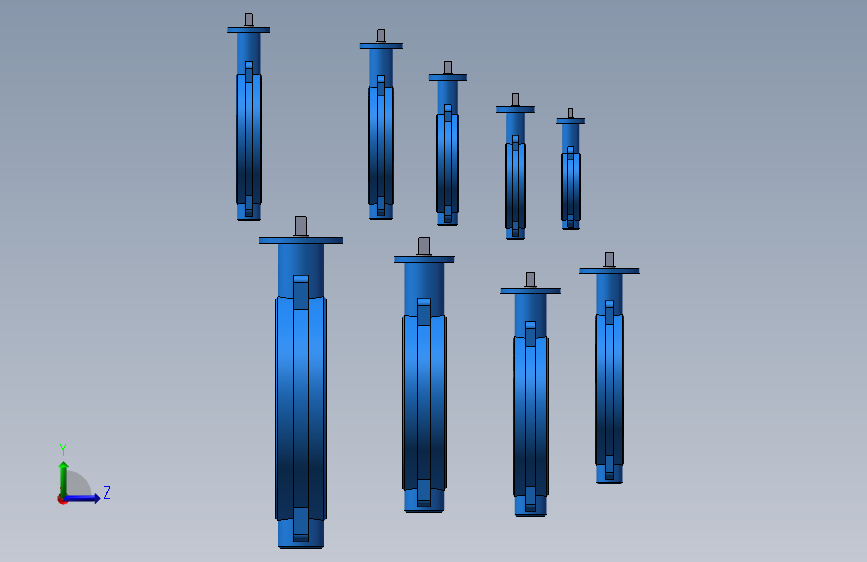

平面图

文件列表

#	文件名称	文件大小
1	17481591554621.zip	2.68M
2	D71X-I型[150].sldprt	244.43K
3	D71X-I型[200].sldprt	241.08K
4	D71X-I型[250].sldprt	242.04K
5	D71X-I型[300].sldprt	241.34K
6	D71X-I型[350].sldprt	240.49K
7	D71X-I型[400].sldprt	239.70K
8	D71X-I型[450].sldprt	243.19K
9	D71X-I型[500].sldprt	246.46K
10	D71X-I型[600].sldprt	243.75K
11	装配体30.SLDASM	637.01K

此图纸下载需要39金币

立即下载

发布者

156****6923

创作: 7827

粉丝: 40

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：2.75M

所需金币：39

上传时间：2025-05-25 15:45:57

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

D 71X-I型法兰式中线蝶阀，是一种对夹软密封蝶阀，其蝶板安装在管道的直径方向上。该阀门由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成，适用于温度在80～120℃的范围内，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等行业的给排水和气体管道中，用于调节流量和截流介质‌ ，适用于各种工业领域，包括冶金、化工、电力、市政工程及给排水系统等。它主要用于切断和调节介质的流量，适用于水、油品、空气等介质‌
