9款D71X- D型法兰式中线蝶阀（ID:2183191）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | D71X-D型[100].sldprt | 245.79K |
| 2 | D71X-D型[125].sldprt | 245.32K |
| 3 | D71X-D型[150].sldprt | 247.04K |
| 4 | D71X-D型[200].sldprt | 262.51K |
| 5 | D71X-D型[250].sldprt | 243.78K |
| 6 | D71X-D型[300].sldprt | 244.16K |
| 7 | D71X-D型[350].sldprt | 242.81K |
| 8 | D71X-D型[400].sldprt | 241.40K |
| 9 | D71X-D型[450].sldprt | 245.57K |
| 10 | 装配体8.SLDASM | 667.41K |
此图纸下载需要39金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：2183191
图纸格式：sldprt,sldasm
文件大小：2.81M
所需金币：39
上传时间：2025-05-26 13:12:09
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
蝶阀
图纸简介

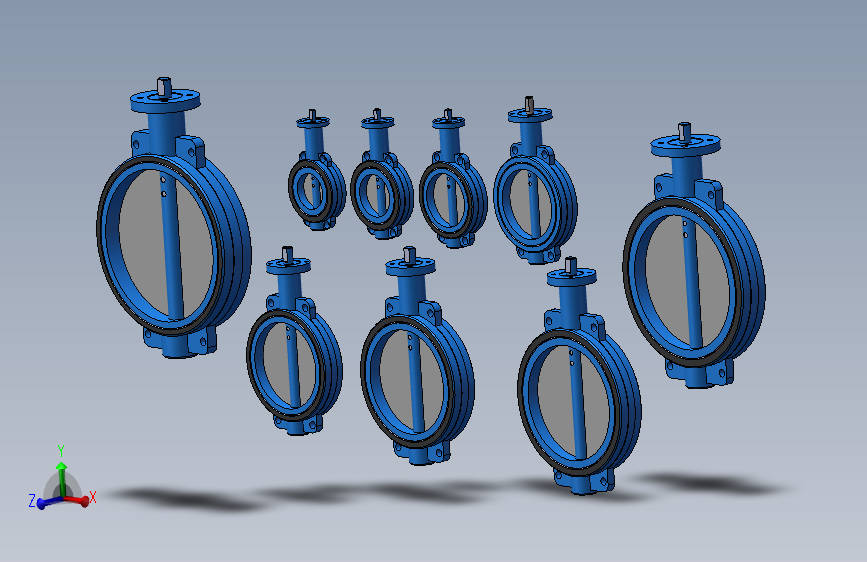

D71X- D型法兰式中线蝶阀 ，是一种特定的蝶阀类型，结构设计新颖，整体尺寸小、重量轻。密封可靠，采用中心对称结构，实现双向全压零泄露。操作灵活，阀杆90°旋转实现启闭，0°~90°范围内可任意调节流量。定位准确，有专门齿盘定位机构，可以实现阀门位置锁定
。驱动方式多样，除手柄蜗轮传动外，还可以实现电动、气动、液动以及电气、液联动。流阻小、压力损失小，适用于大口径的调节领域
