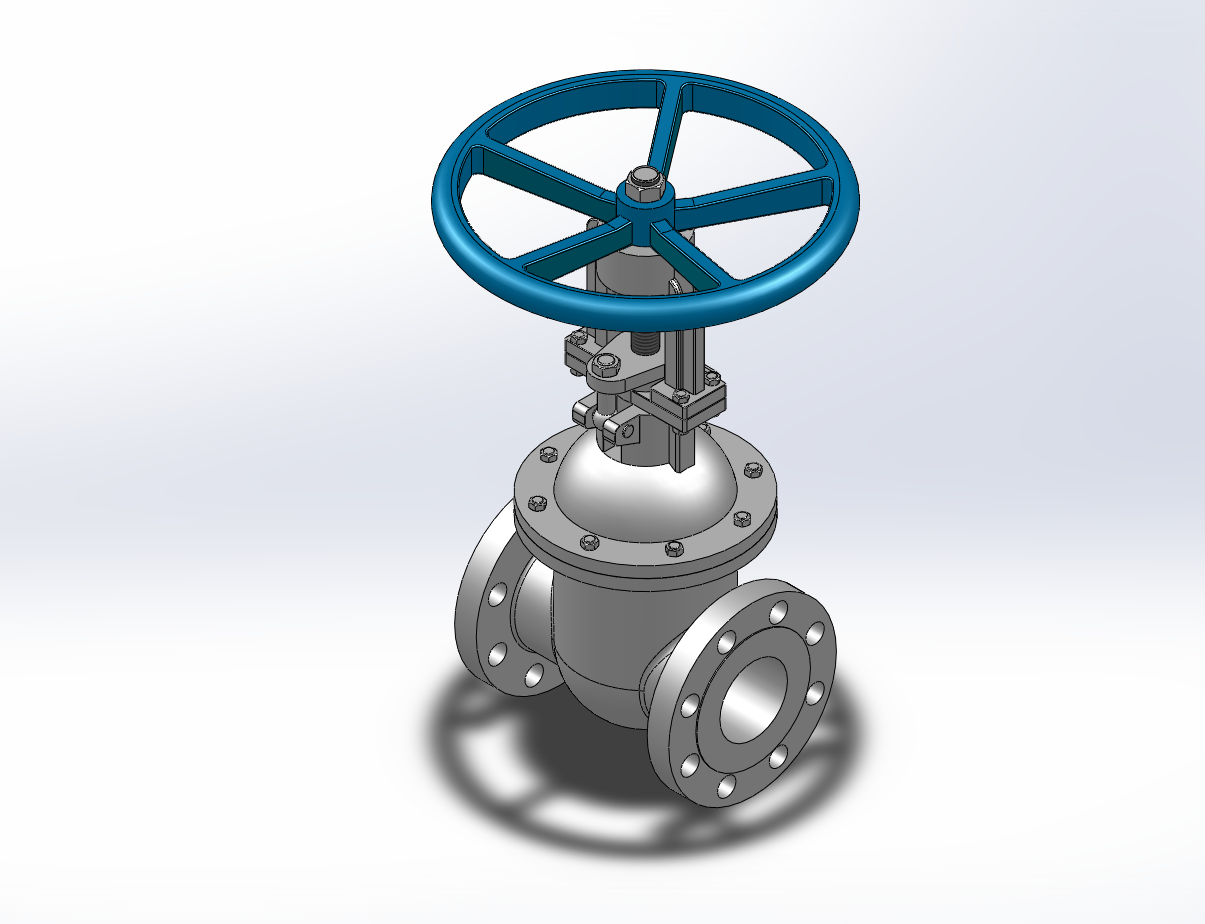

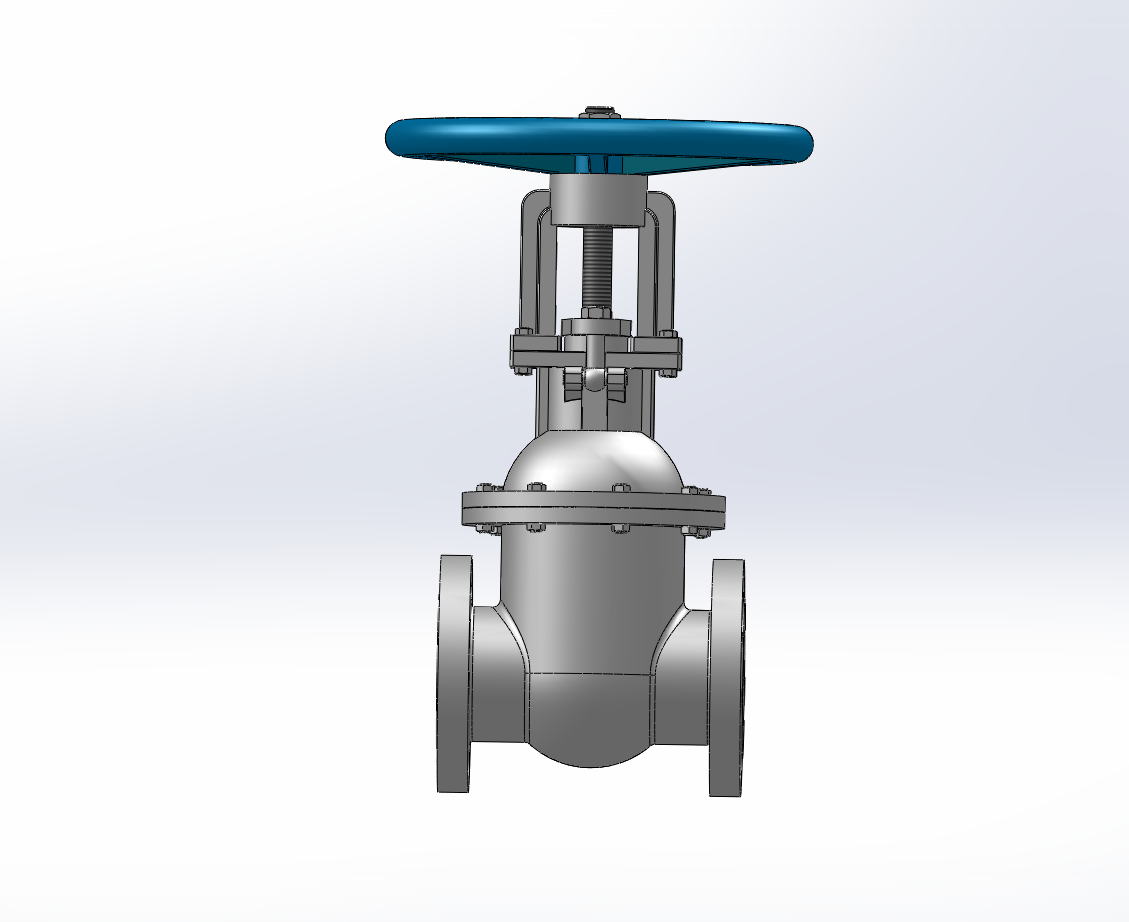

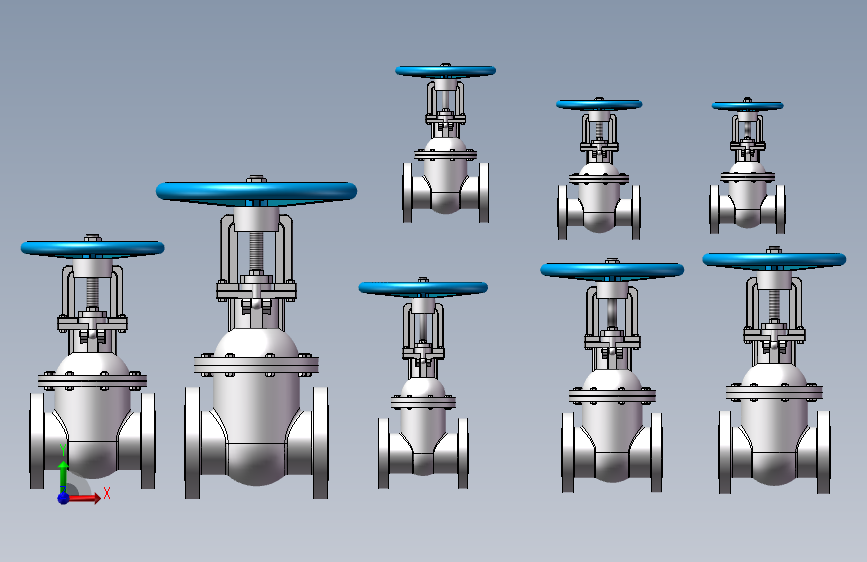

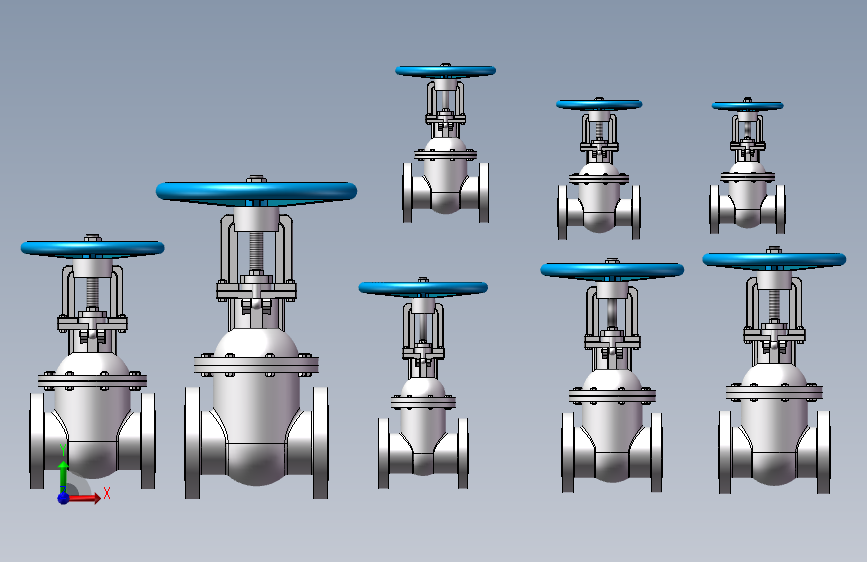

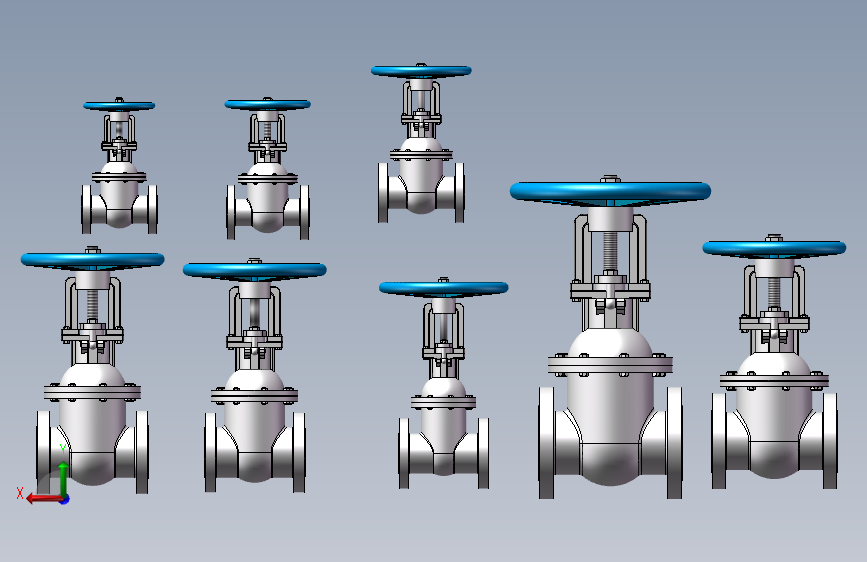

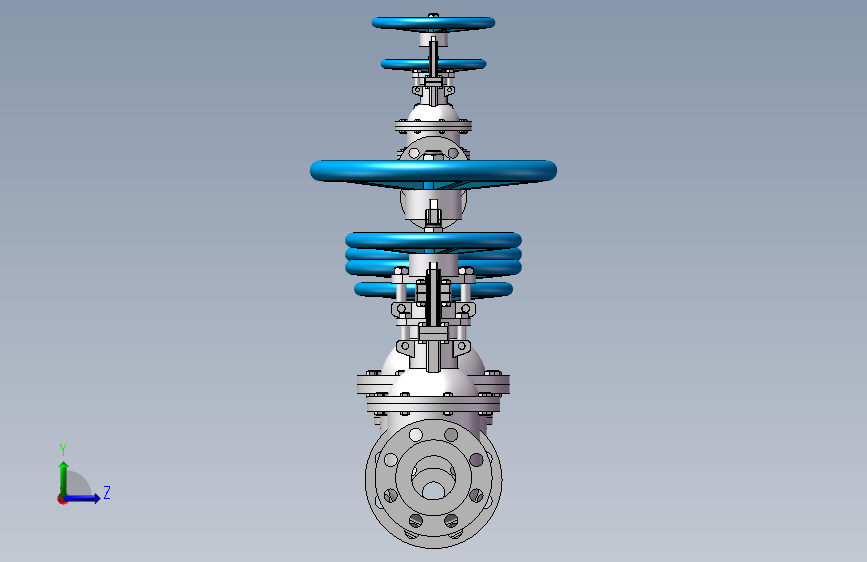

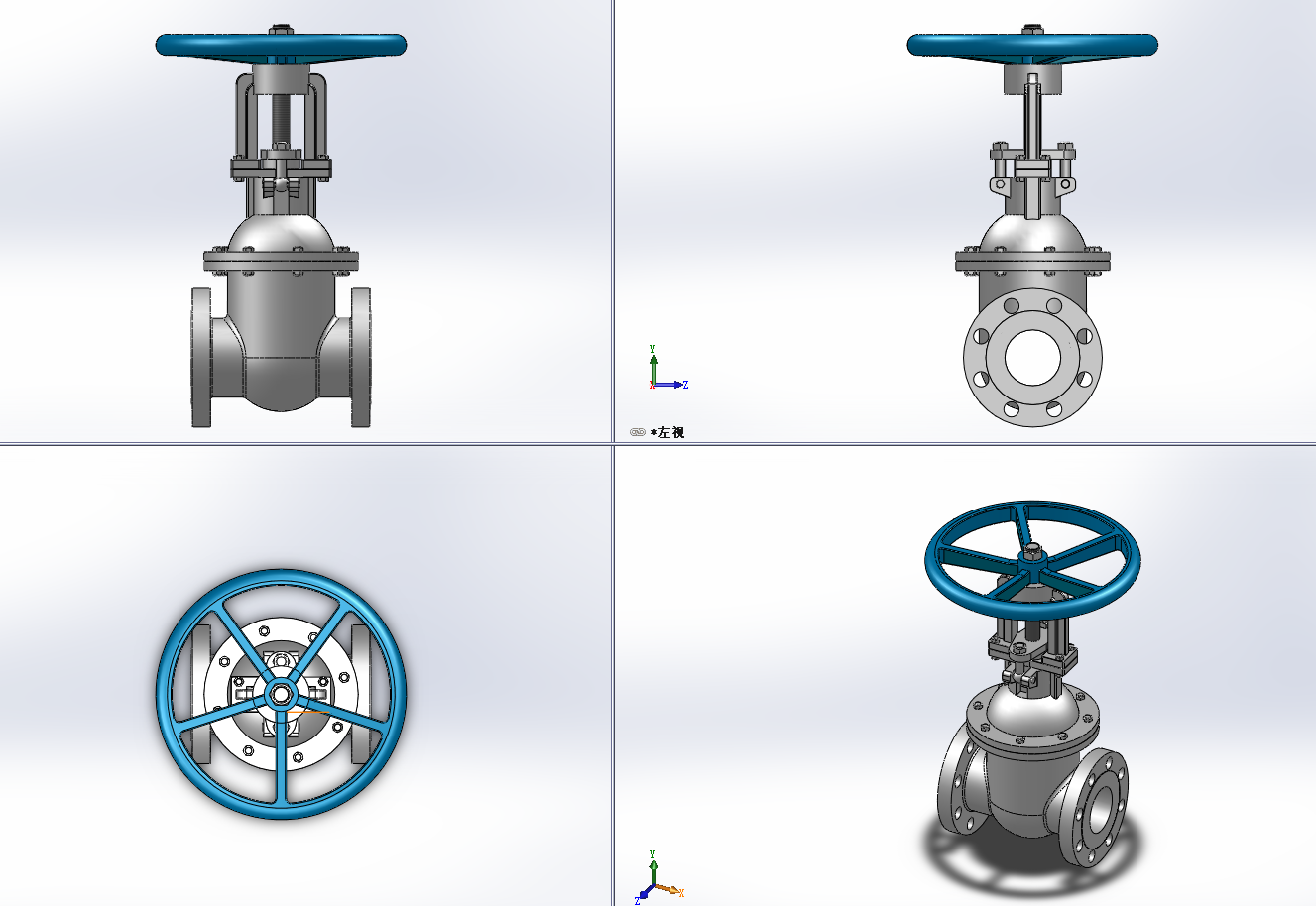

8款PN10.0MPa闸阀（ID:2194922）

设备部件 / 管道附件 / 8款PN10.0MPa闸阀

©非原创

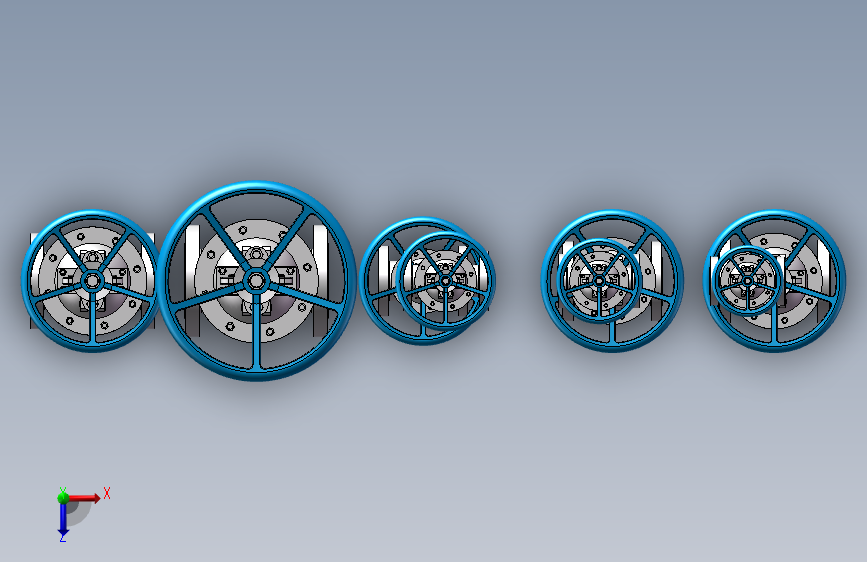

平面图

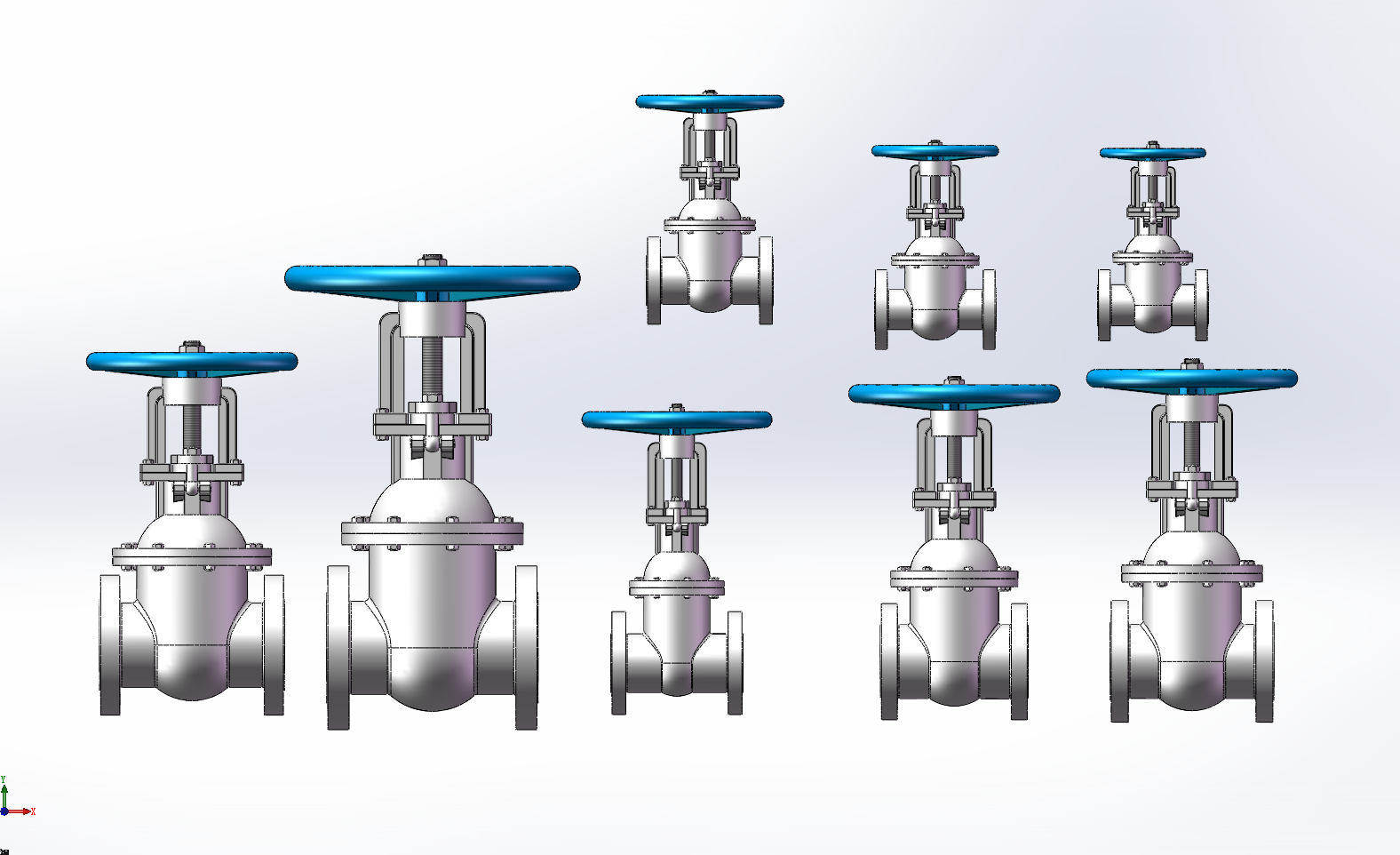

3D视图

文件列表

#	文件名称	文件大小
1	1748500855596.zip	26.92M
2	PN10.0MPa[DN100].sldprt	2.77M
3	PN10.0MPa[DN125].sldprt	2.76M
4	PN10.0MPa[DN25].sldprt	2.77M
5	PN10.0MPa[DN32].sldprt	2.74M
6	PN10.0MPa[DN40].sldprt	2.75M
7	PN10.0MPa[DN50].sldprt	2.74M
8	PN10.0MPa[DN65].sldprt	2.79M
9	PN10.0MPa[DN80].sldprt	2.93M
10	装配体37.SLDASM	4.98M

此图纸下载需要36金币

立即下载

发布者

156****6923

创作: 7141

粉丝: 31

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：27.56M

所需金币：36

上传时间：2025-05-29 14:41:01

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

闸阀

图纸简介

PN10.0MPa闸阀，是一种通过闸板垂直运动实现全开或全闭的截断型阀门，主要用于管道中流体的通断控制，不具备调节流量功能‌。其核心特点是流体阻力小、密封性能高，适用于水、油、蒸汽等介质的大口径管道系统。‌‌‌典型应用场景‌：石油化工：DN50以上管道的主切断阀‌‌ ，电力系统：蒸汽管路的通断控制‌‌ ，水利工程：大流量水体的截断管理‌‌
