拆垛-1（ID:2232063）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17492586399334.rar | 1.21M |
| 2 | CDJG.stp | 7.59M |

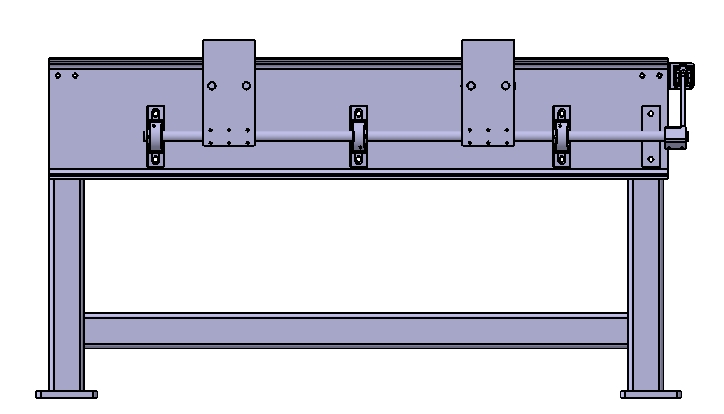

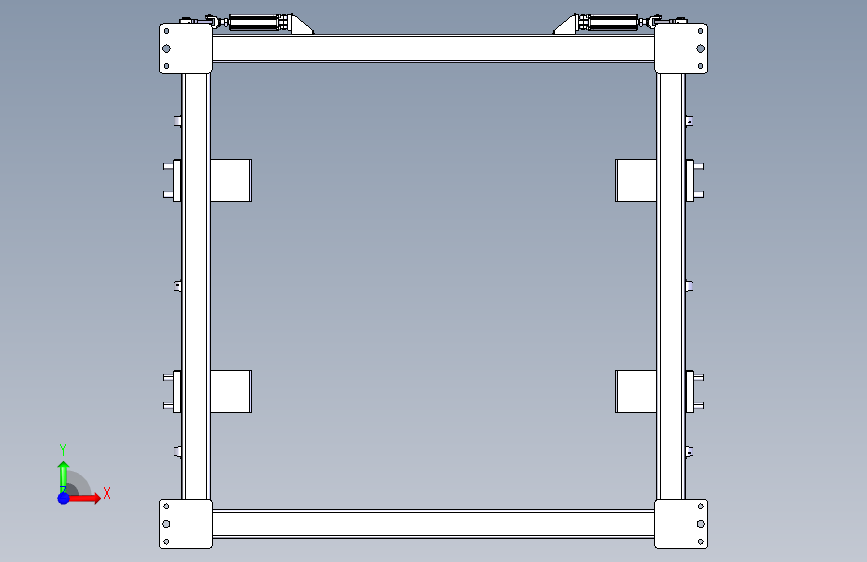

| 3 | 主视图.png | 38.48K |
| 4 | 右视图.png | 38.19K |

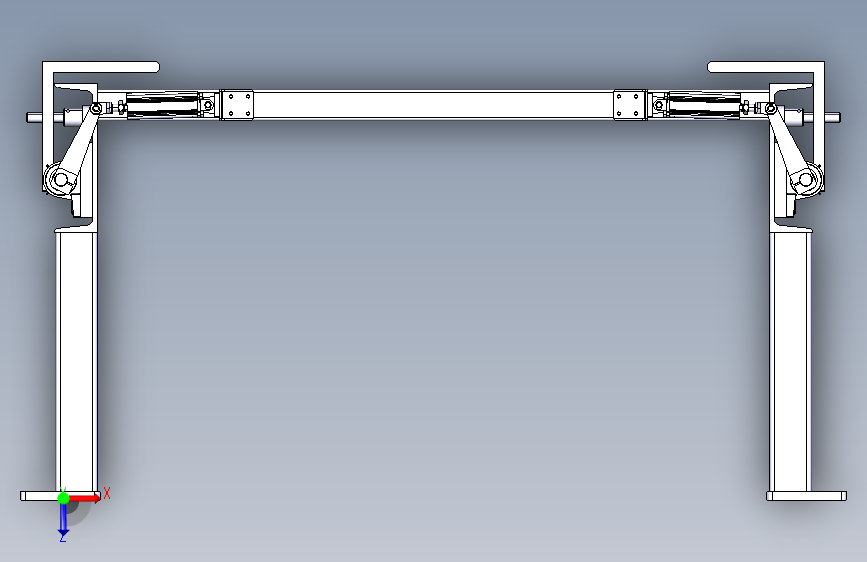

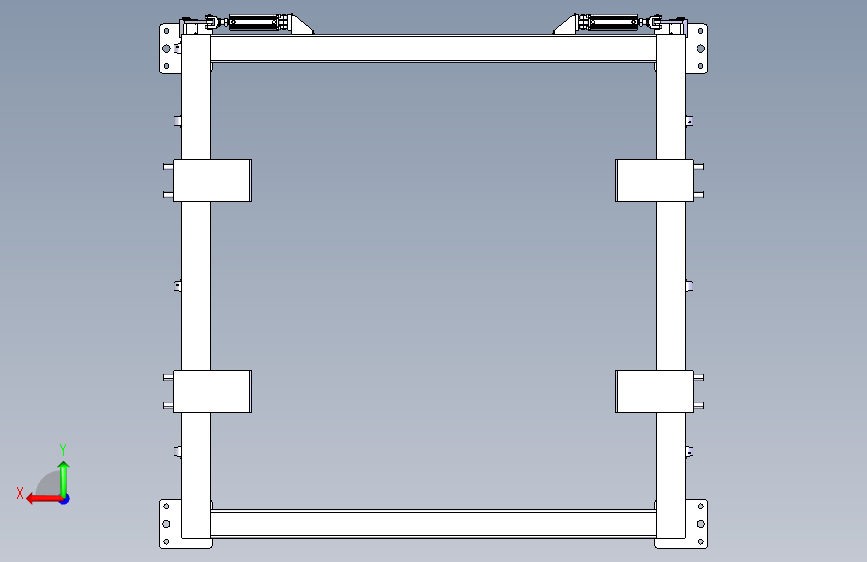

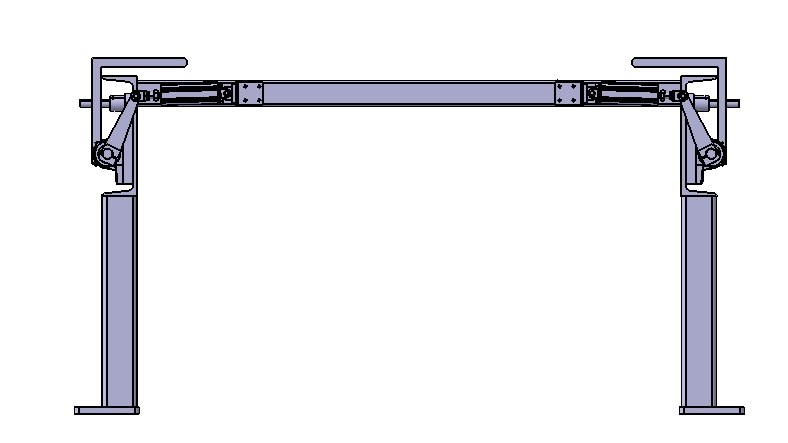

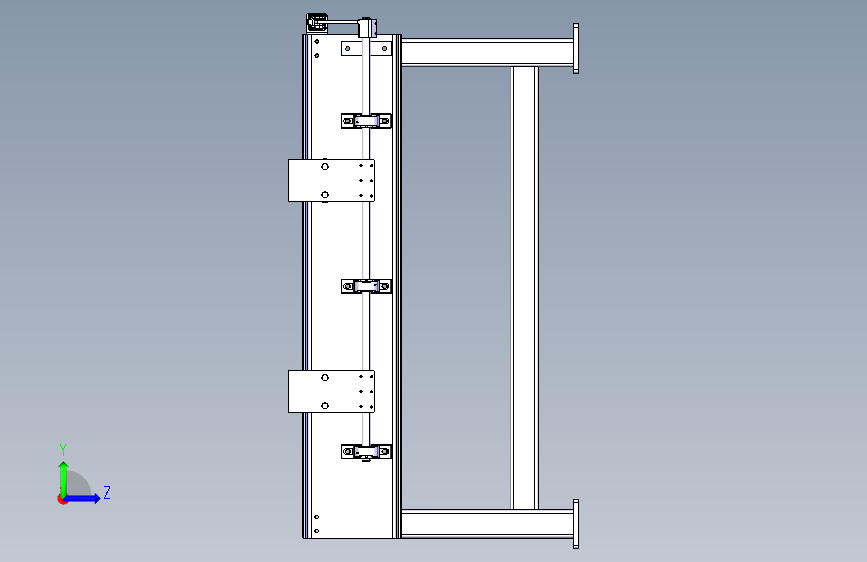

| 5 | 左视图.png | 32.58K |

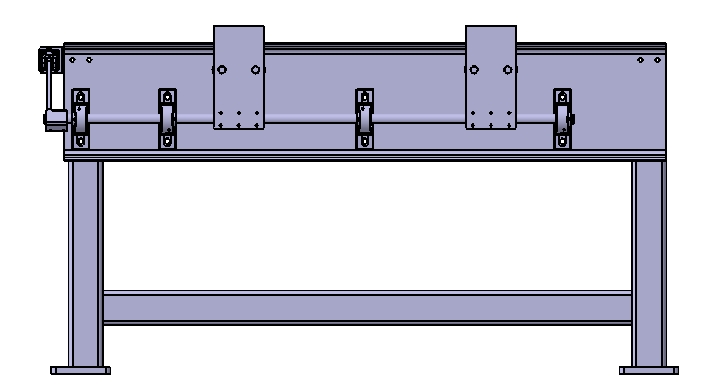

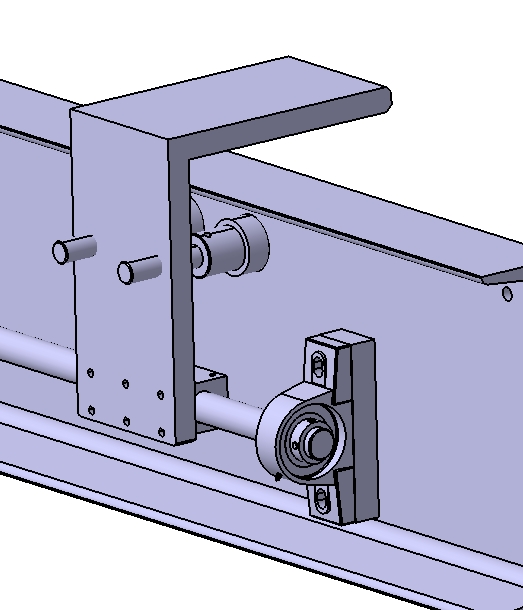

| 6 | 转轴及限位细节.png | 99.11K |

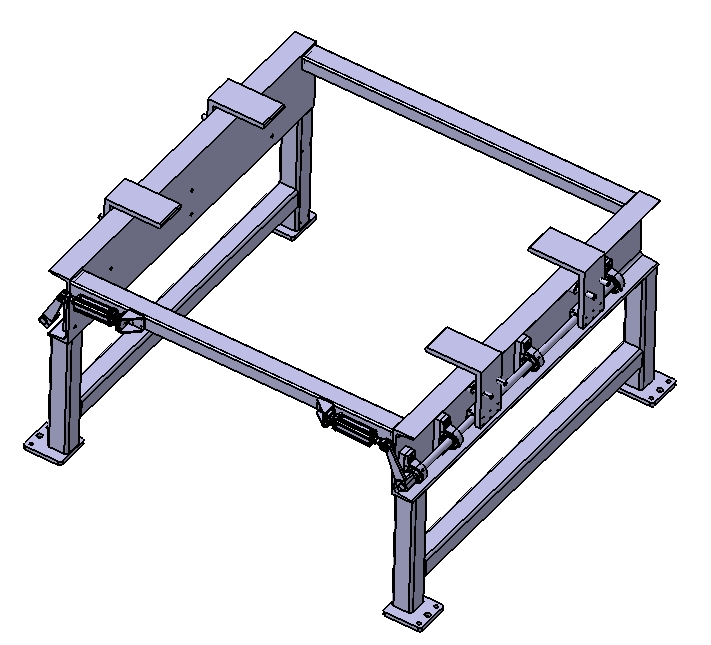

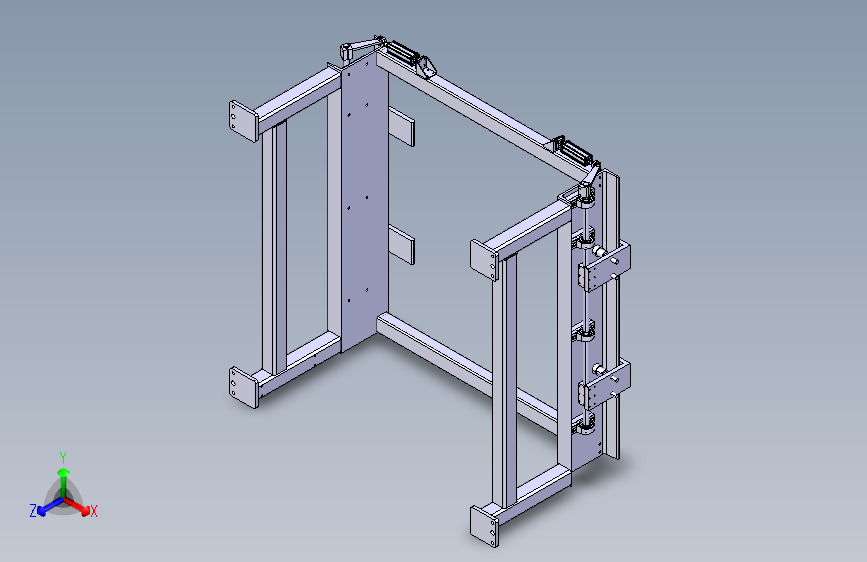

| 7 | 轴侧图.png | 131.13K |
此图纸下载需要30金币
立即下载
发布者
139****7891
创作: 1
粉丝: 0
加入时间：2025-06-07
模型信息
图纸格式：stp
文件大小：1.24M
所需金币：30
上传时间：2025-06-07 09:10:39
是否可编辑：可修改，不包括参数
版本：STEP
标签
拆垛机构
图纸简介
这套设备是一套用气缸作为动力源的翻转机构，巧妙的气缸布局，结合长转轴和轴承座，实现长物体的翻转动作，同时节省了空间，这套机构常用于拆垛和翻盖或回转运动结构当中。思路精妙结构小巧。
