搬运机械手液压系统（一）（ID:2235453）

机械设备 / 智能装置 / 搬运机械手液压系统（一）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17493118501797.zip	3.26M
2	1.png	43.18K
3	2.png	28.12K
4	3.png	44.43K
5	4.png	93.21K
6	5.png	188.20K
7	6.png	92.36K

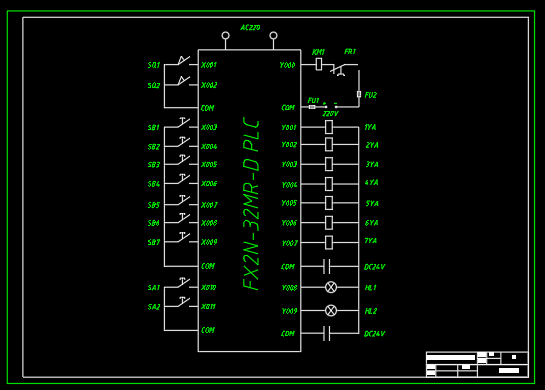

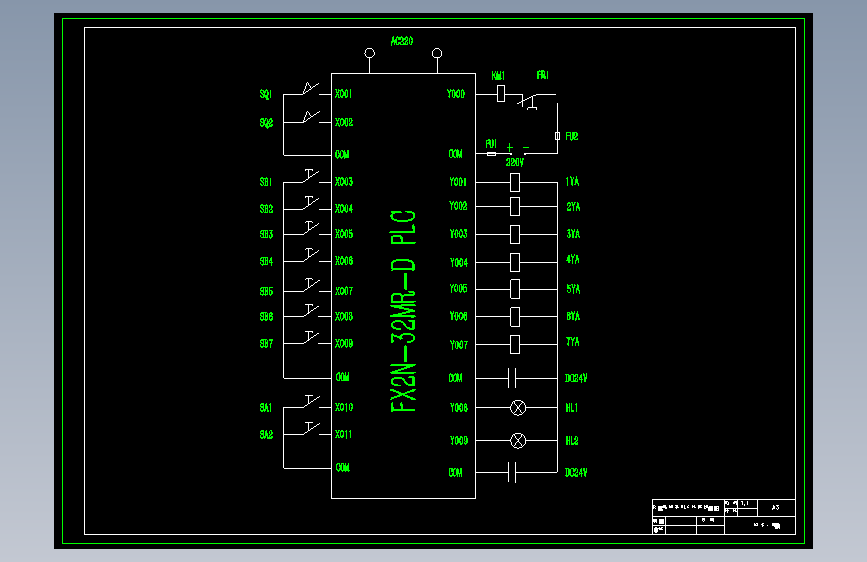

8	搬运机械手-PLC外部接线图-A3.dwg	135.82K

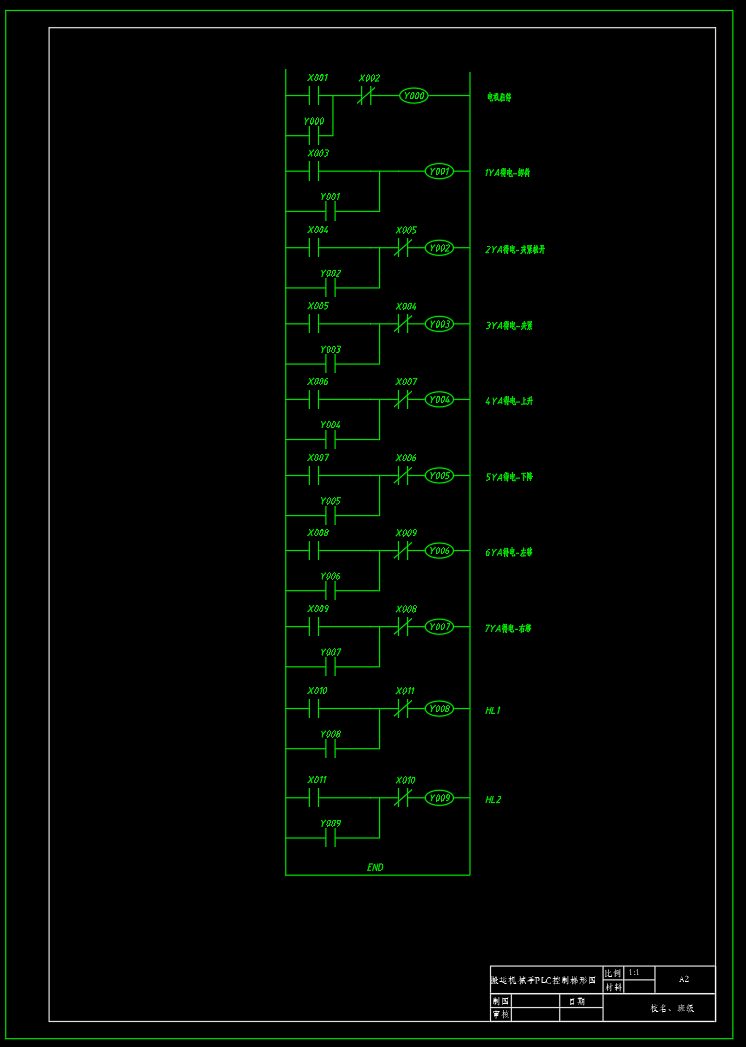

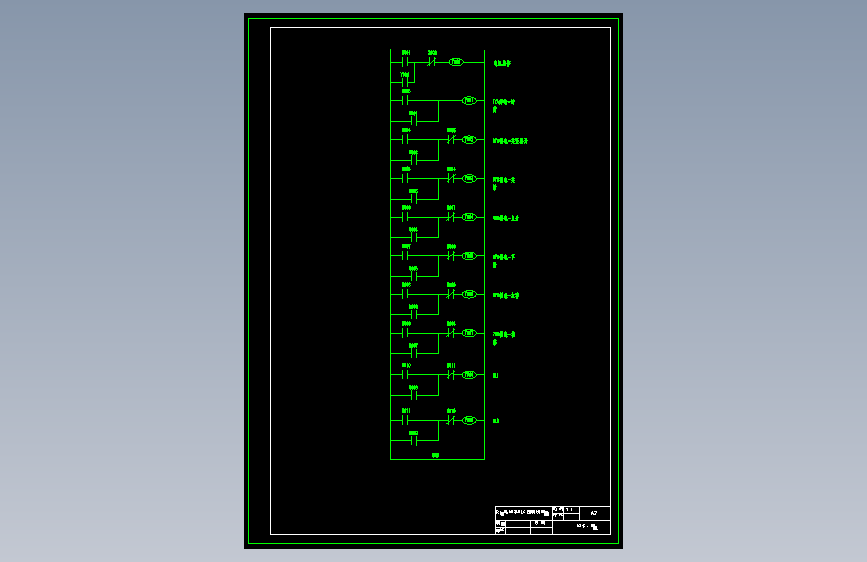

9	搬运机械手-PLC控制梯形图-A2.dwg	129.18K

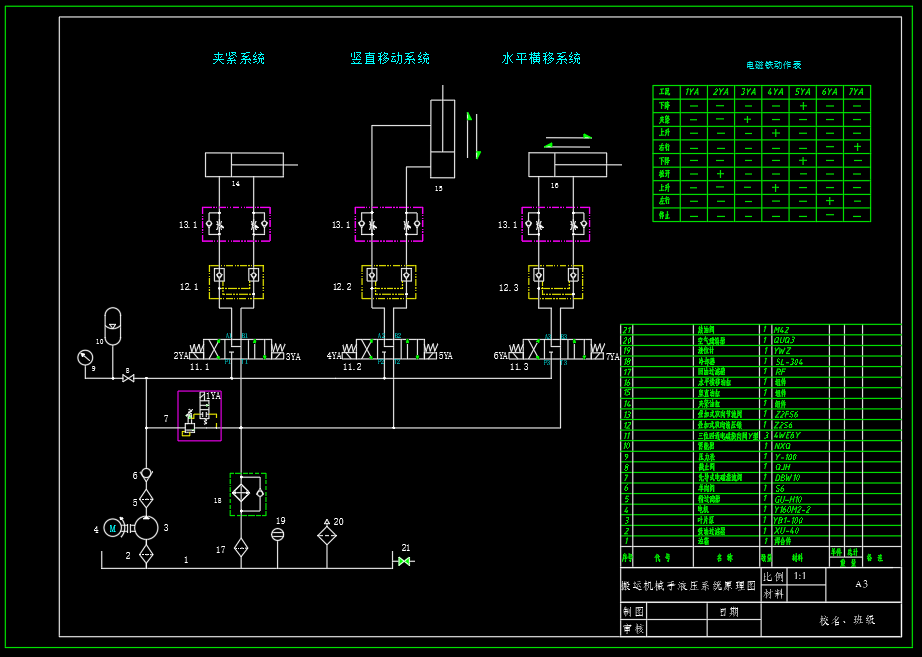

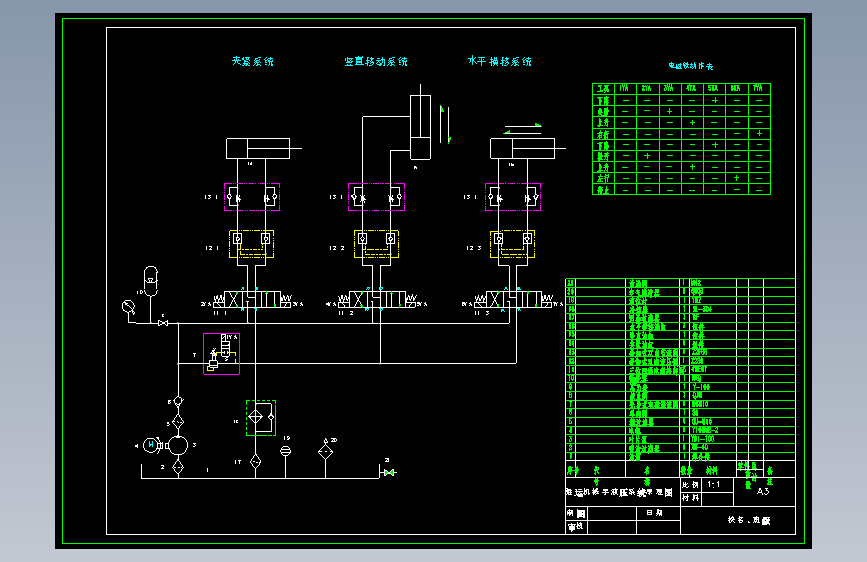

10	搬运机械手-液压系统原理图-A3.dwg	162.38K

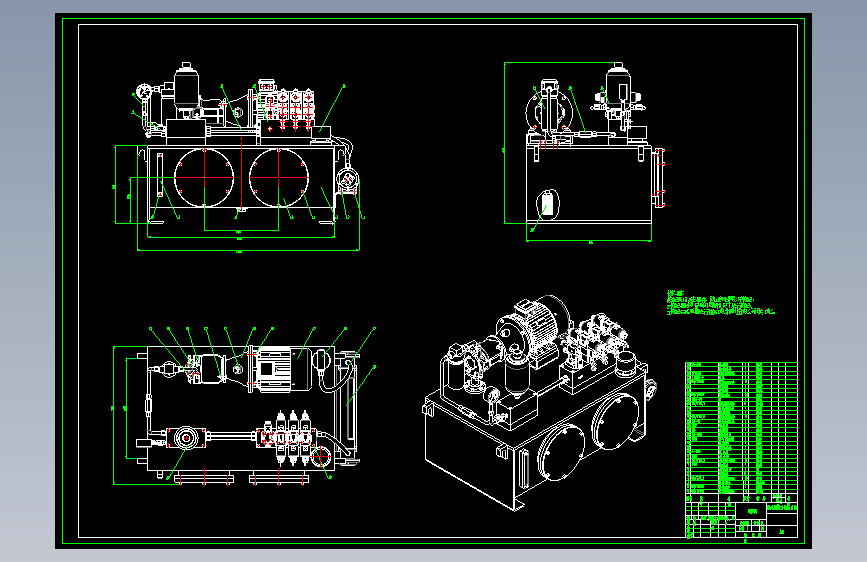

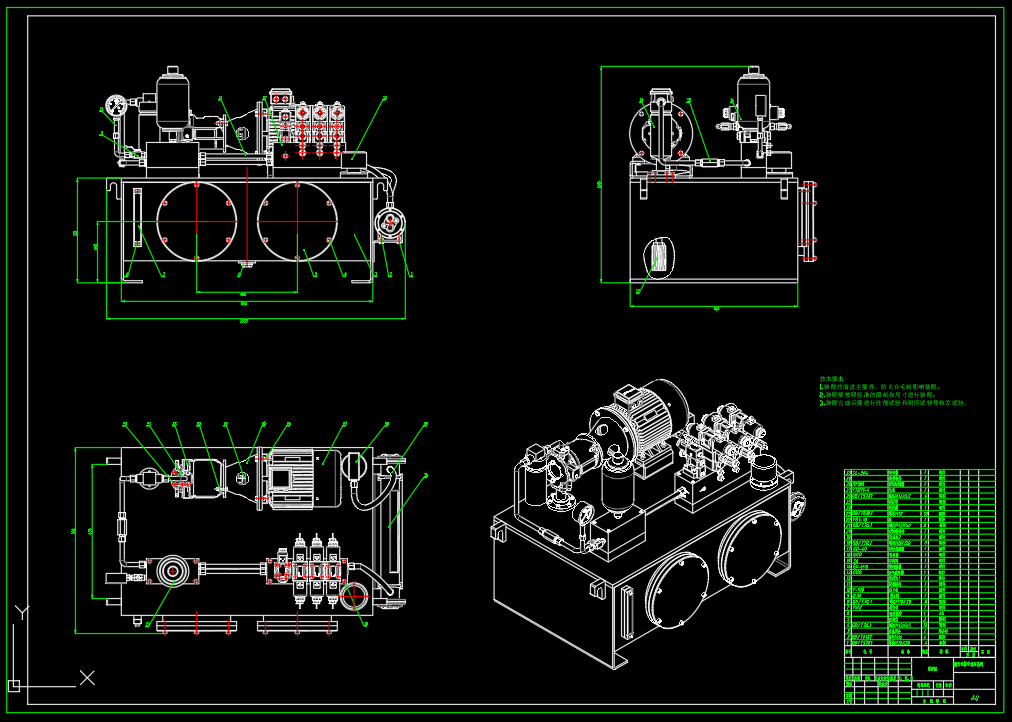

11	搬运机械手-液压系统装配图-A0.dwg	3.61M

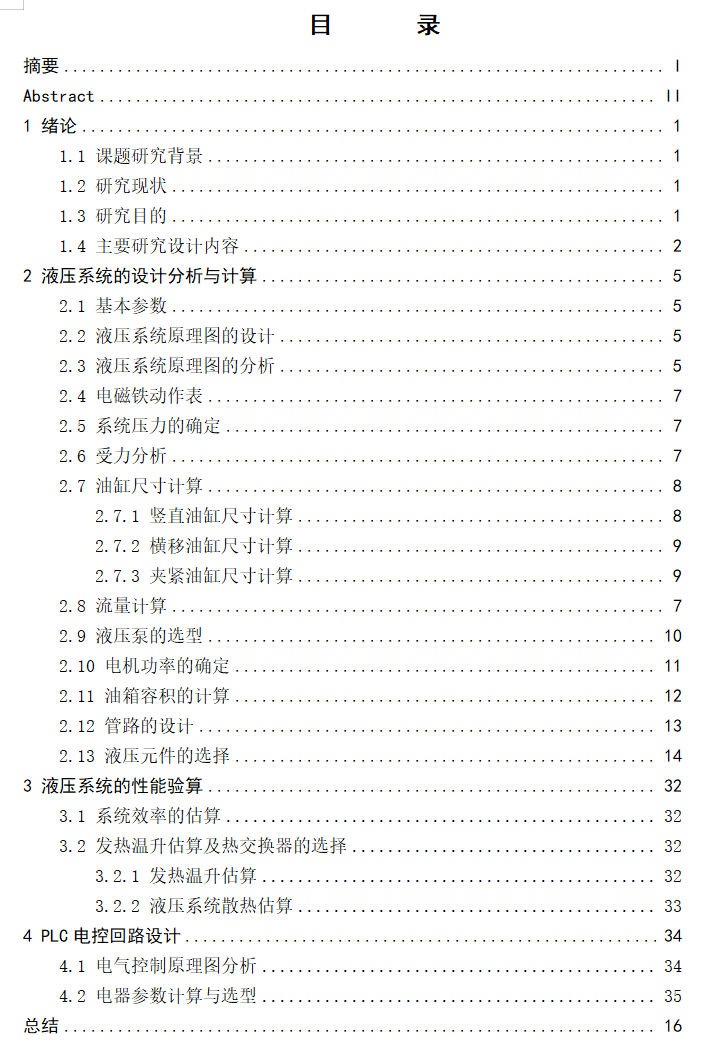

12	搬运机械手-液压系统设计说明书.docx	373.79K

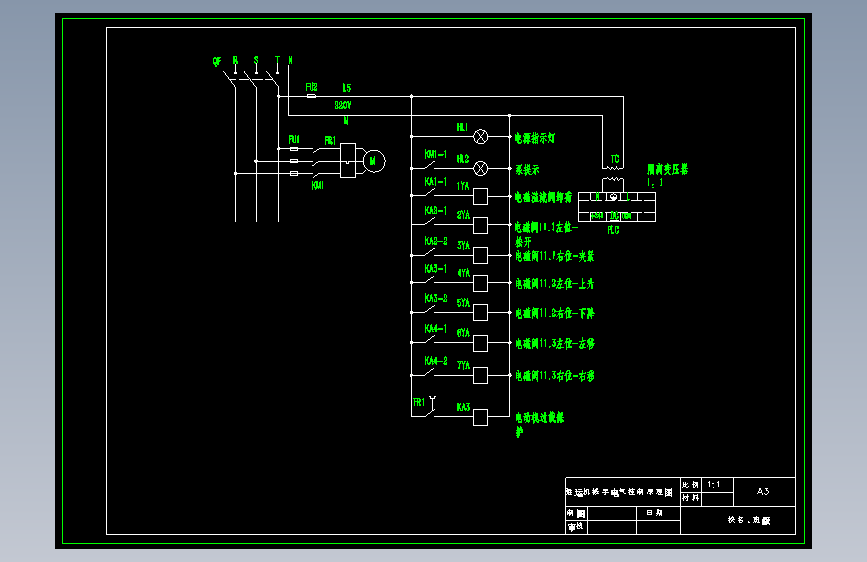

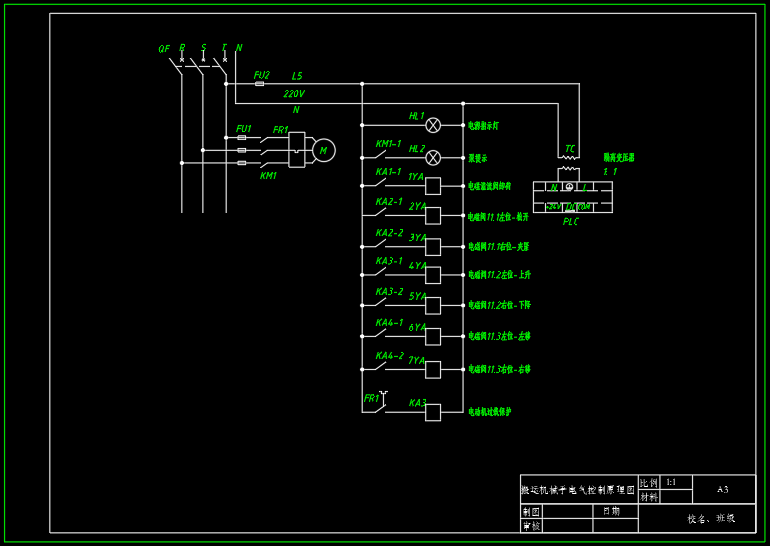

13	搬运机械手-电气控制原理图-A3.dwg	122.97K

此图纸下载需要750金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 596

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：3.34M

所需金币：750

上传时间：2025-06-07 23:57:37

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

图纸简介

搬运机械手液压系统设计，包含液压系统原理图，电气控制原理图，PLC外部接线图，梯形图，液压系统装配图和计算书。每个工件标准重量G1：25kg-50kg 最大升降负载F：2000N 升降速度：3m/min 平移速度：9m/min 升降液压缸最大行程L1：1000mm 平移液压缸最大行程L2：1000mm 夹紧液压缸最大行程L3：30mm 夹紧与松开时间t:4s 系统压力：1MPa 系统流量：15L/min
