1780平整机液压压下系统（ID:2238090）

设备部件 / 液压气动元件 / 1780平整机液压压下系统

©原创

平面图

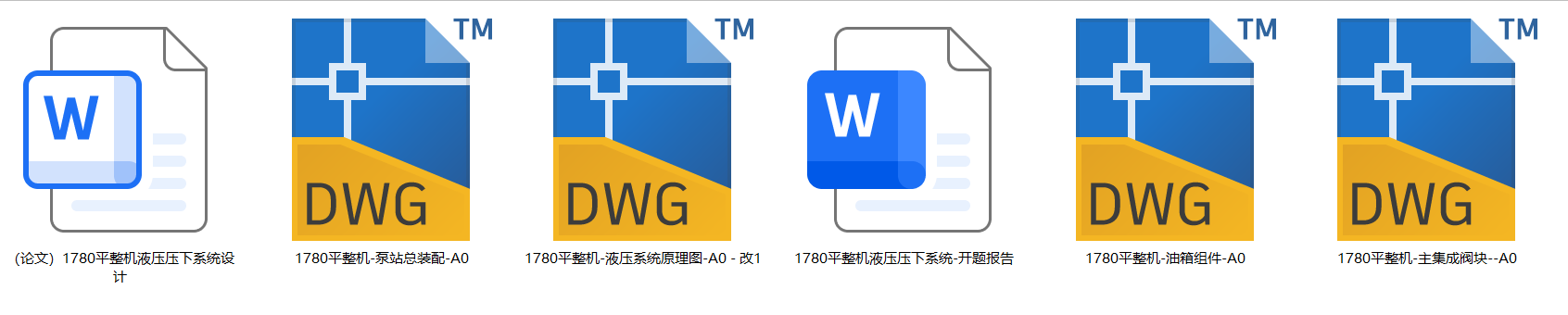

文件列表

#	文件名称	文件大小
1	17493808794390.zip	5.82M
2	1.png	47.98K

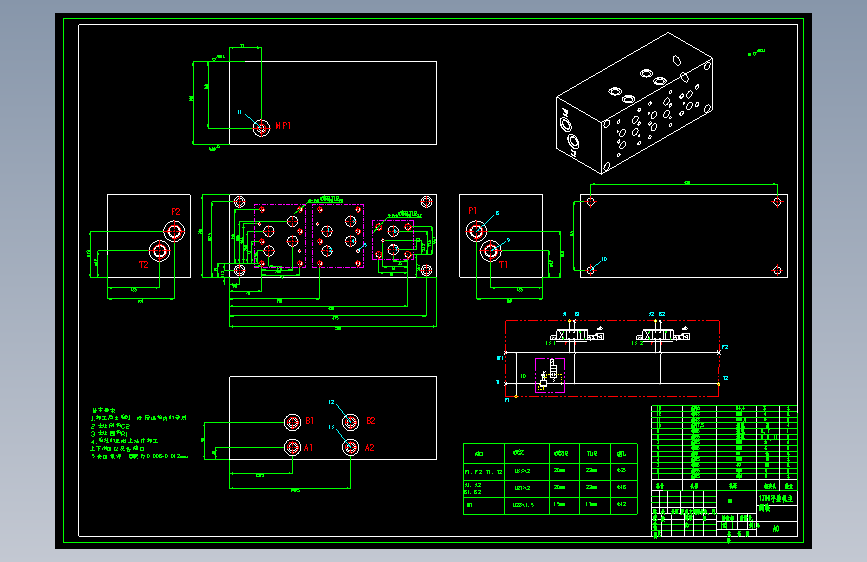

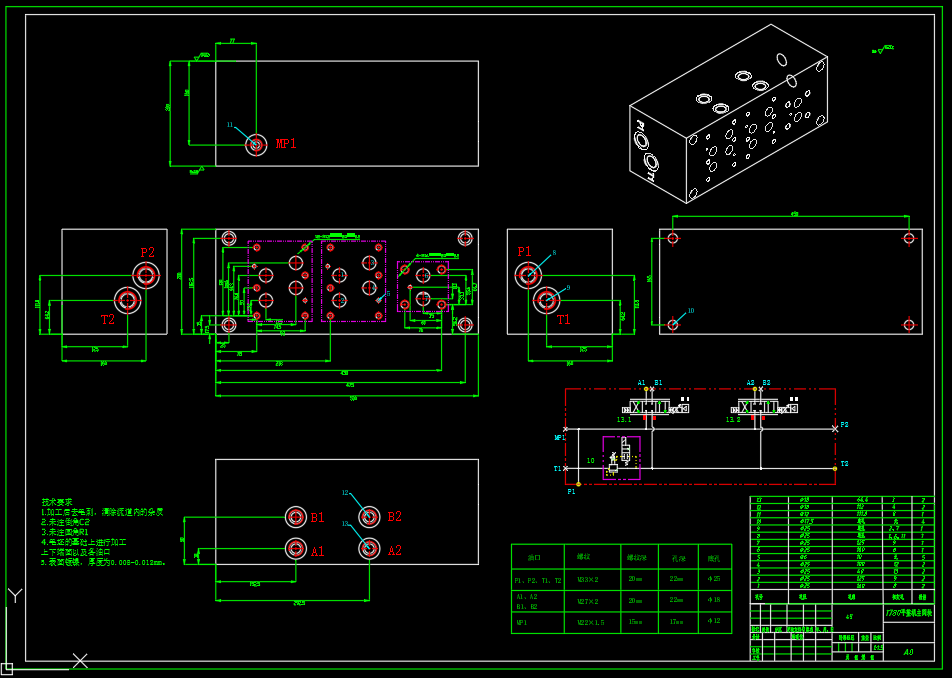

3	1780平整机-主集成阀块--A0.dwg	255.34K

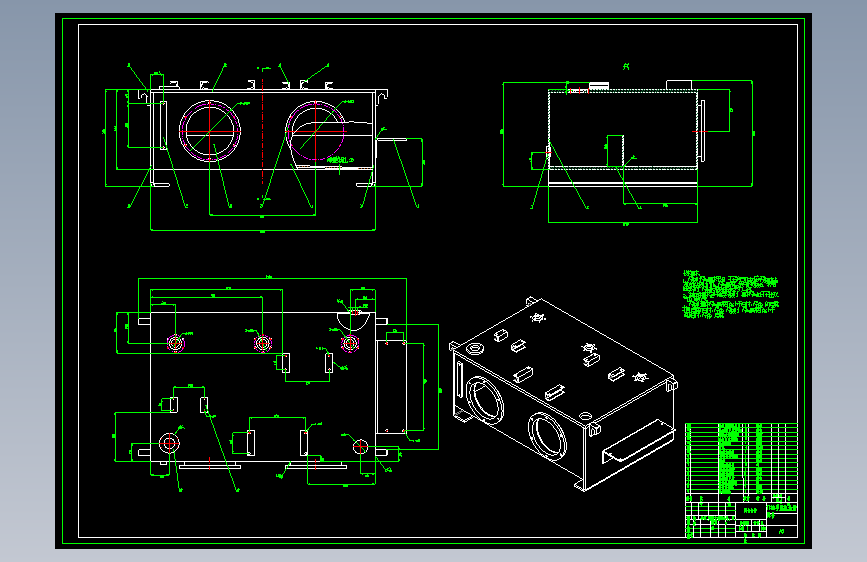

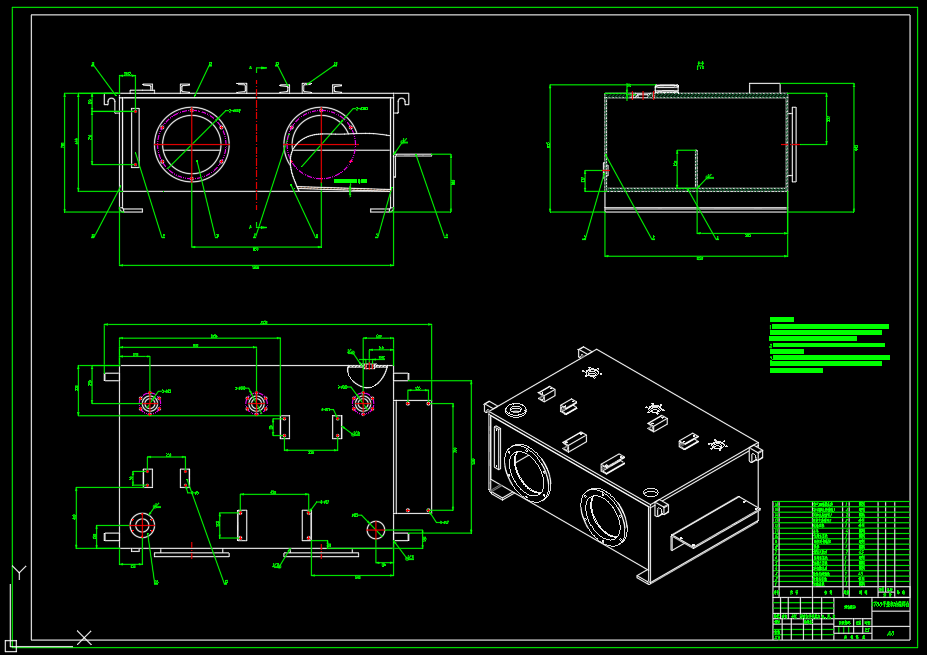

4	1780平整机-油箱组件-A0.DWG	197.65K

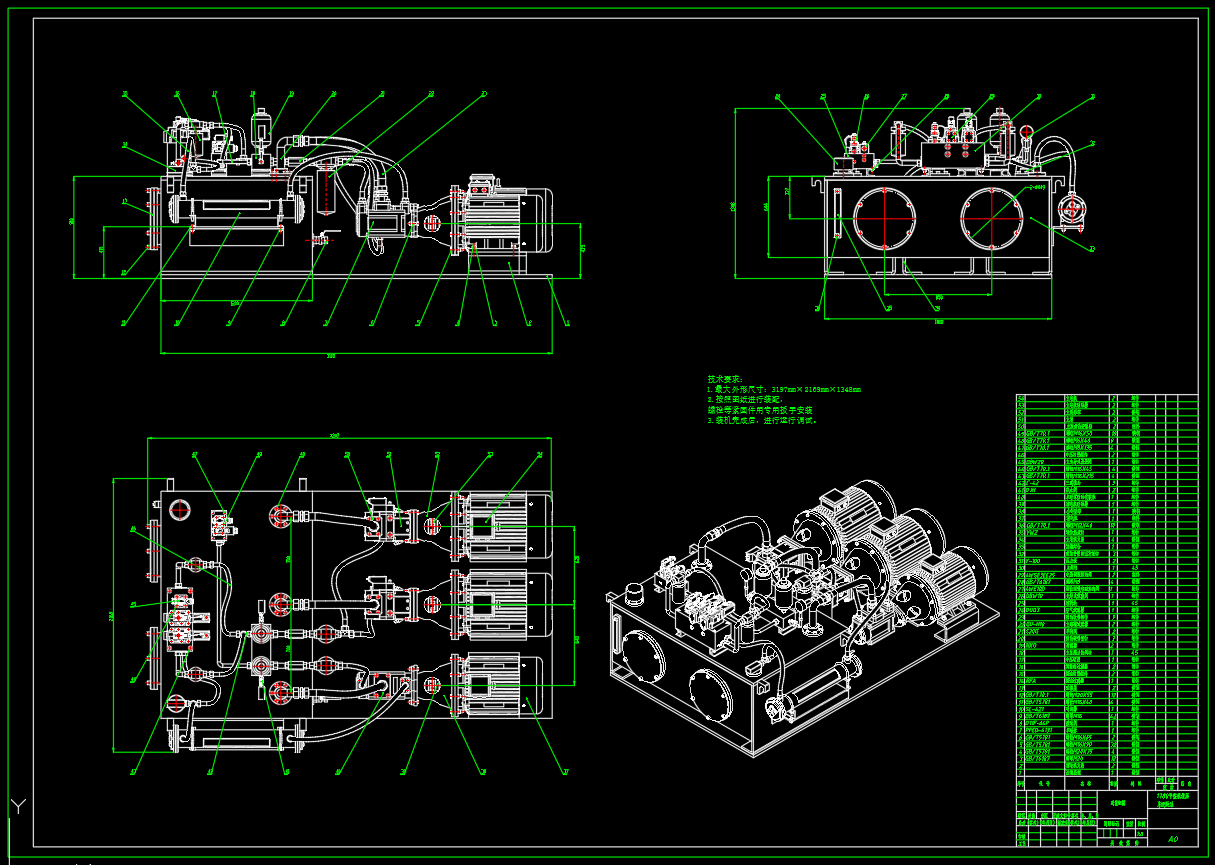

5	1780平整机-泵站总装配-A0.dwg	2.85M

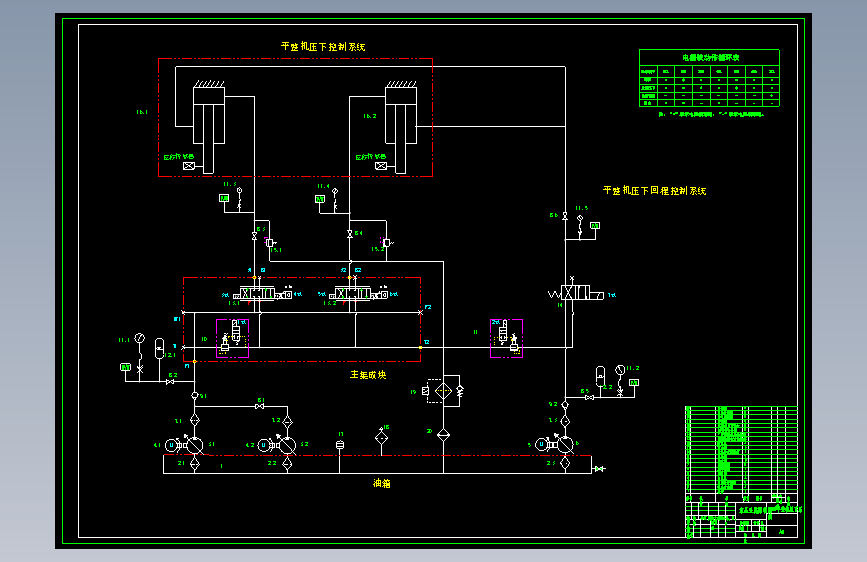

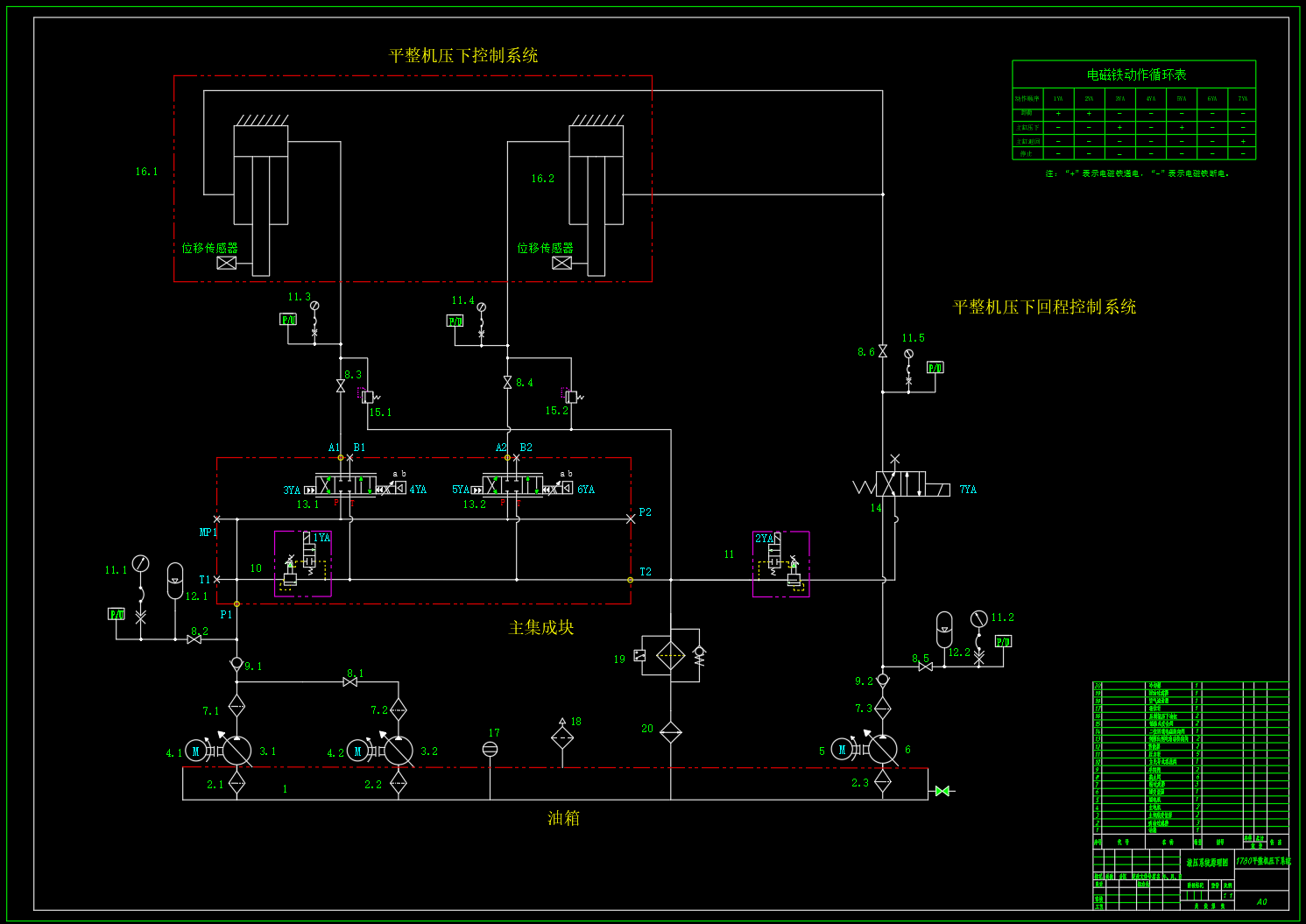

6	1780平整机-液压系统原理图-A0-改1.dwg	179.42K
7	1780平整机液压压下系统-开题报告.docx	963.60K
8	2.png	325.01K
9	3.png	134.09K
10	4.png	117.52K
11	5.png	107.77K
12	（论文）1780平整机液压压下系统设计.doc	1.57M

此图纸下载需要1500金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 601

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：5.96M

所需金币：1500

上传时间：2025-06-08 19:08:04

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

图纸简介

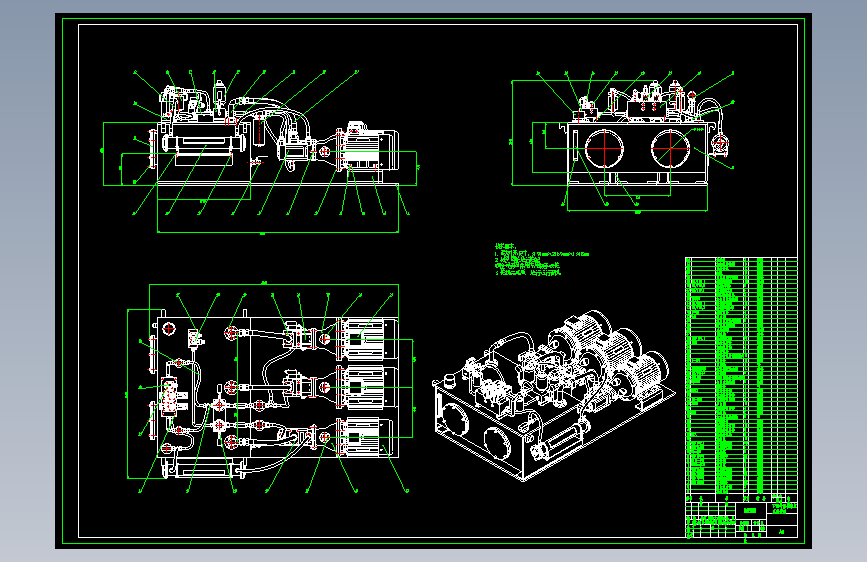

1780平整机液压压下系统，包含二维泵站总装配图，阀块零件图，油箱焊合图和液压系统原理图设计，包含设计书和开题。主系统最大压力：25MPa （见下文系统压力确定）主系统最大流量：250L/min 辅系统最大压力：12MPa 辅系统最大流量：80L/min 单辊最大轧制力：12000KN 每组辊压下油缸数量：2个单根油缸最大受力：12000KN/2=6000KN 型号：1780平整机
