PAM高分子泡药机1000L（ID:224696）

机械设备 / 环保设备 / PAM高分子泡药机1000L

©非原创

206

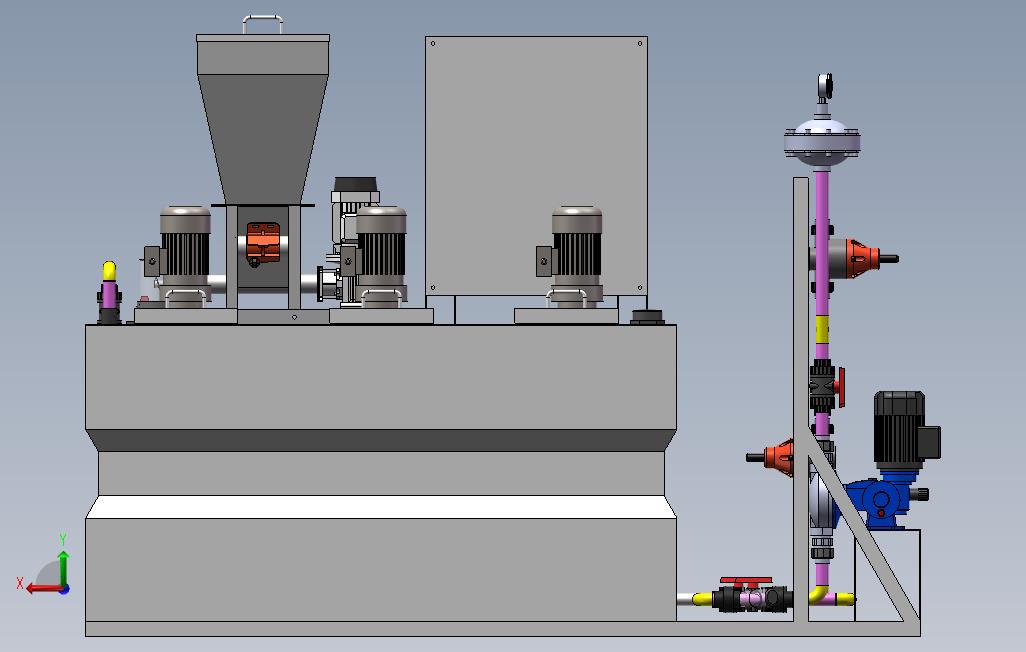

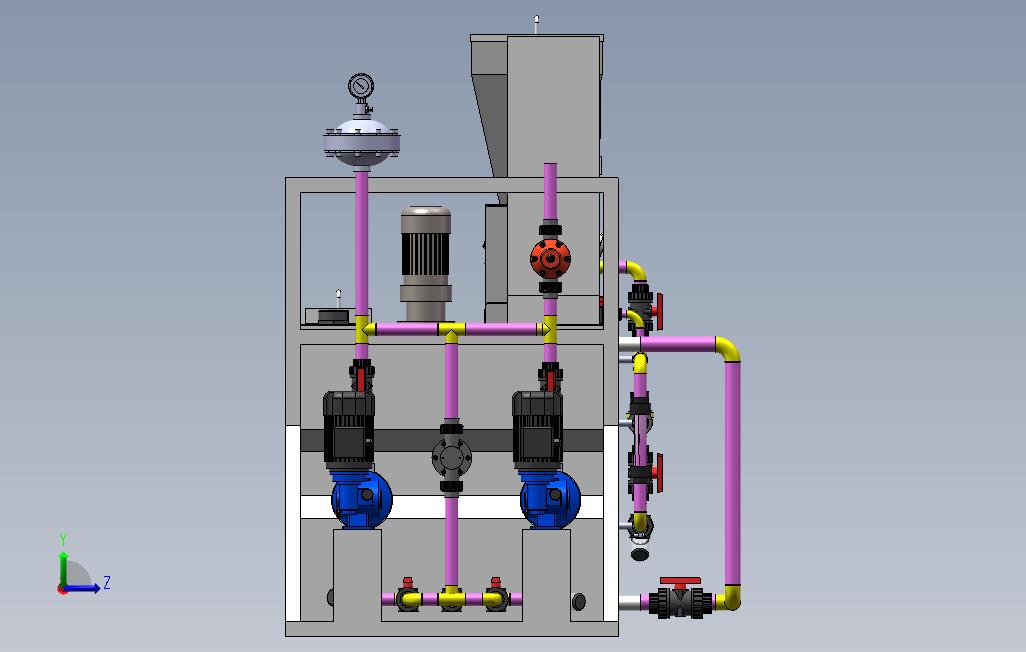

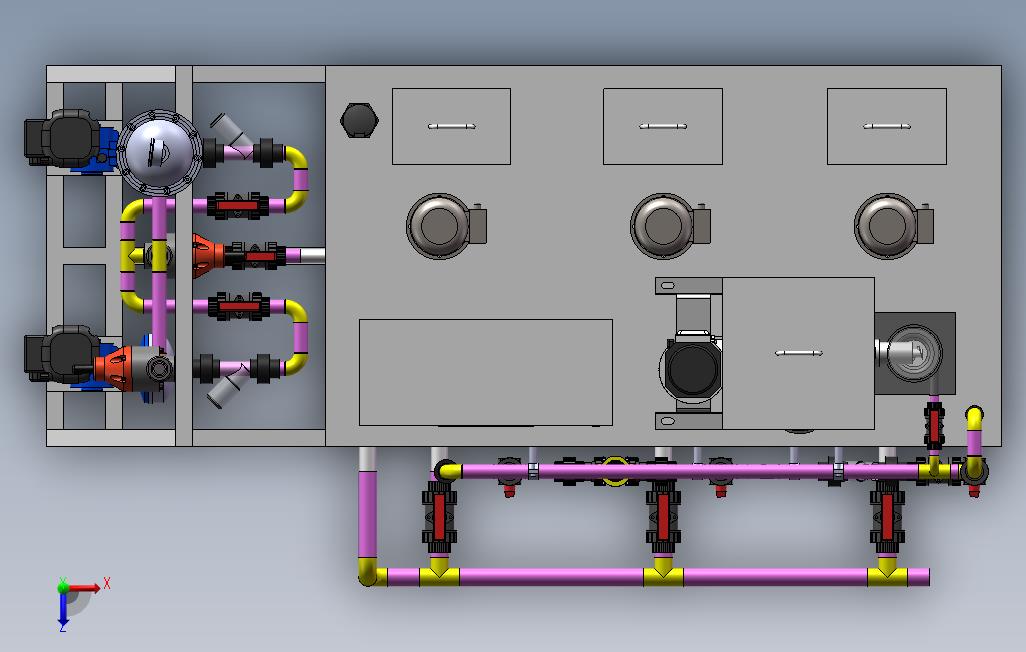

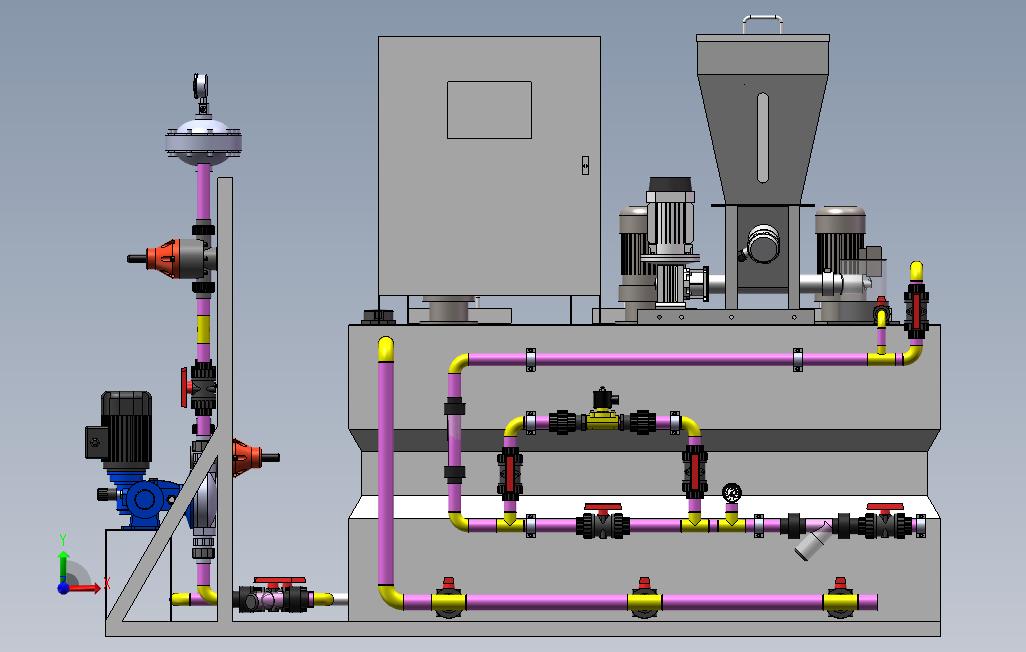

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1T-3箱式-上部盖板-1600-900-800.SLDPRT	212.04K
2	1T-3箱式-箱体-1600-900-800.SLDPRT	215.00K
3	1T-3箱式泡药机-1600-900-800 - 带泵.PDF	467.09K
4	1T-3箱式泡药机-1600-900-800 - 带泵.SLDASM	3.38M
5	1T-3箱式泡药机-1600-900-800 - 带泵.SLDDRW	4.75M
6	1T-底座-带加药泵座-40-40.SLDPRT	223.74K
7	1T-箱体-内部溢流口挡板.SLDPRT	48.97K
8	1T-箱体-盖子.SLDPRT	89.20K
9	600-700-250控制箱-PLC.SLDPRT	89.94K
10	90deg lr inch elbow.sldprt	733.18K
11	BLD09-17-0.75KW搅拌机.SLDPRT	254.01K
12	DN15-球阀PVC.SLDPRT	368.66K
13	DN25-Y型过滤器.SLDPRT	147.48K
14	DN25-不锈钢-托架.SLDPRT	94.98K
15	DN25-内丝直接PVC.SLDPRT	347.64K
16	DN25-安全阀&背压阀.SLDPRT	595.79K
17	DN25-浮子流量计.SLDPRT	99.78K
18	DN25-球阀PVC.SLDPRT	395.27K
19	DN25-电磁阀+双活接.SLDPRT	1.30M
20	DN25-脉冲阻尼器1.0L.SLDPRT	475.77K
21	DN32-球阀PVC.SLDPRT	396.02K
22	pipe.sldprt	165.08K
23	Pipe_2-1T-3箱式泡药机-1600-900-800.sldasm	264.26K
24	Pipe_3-1T-3箱式泡药机-1600-900-800.sldasm	373.88K
25	Pipe_4-1T-3箱式泡药机-1600-900-800.sldasm	642.35K
26	reducing outlet tee inch.sldprt	461.41K
27	SEKO-MS1C138.SLDPRT	1.14M
28	straight tee inch.sldprt	277.58K
29	传送电机.SLDPRT	873.02K
30	压力表.SLDPRT	1.41M
31	振动器.SLDPRT	262.12K
32	探针液位计750.SLDPRT	105.39K
33	料位计.SLDPRT	187.20K
34	漏斗盖子.SLDPRT	85.48K
35	螺旋传送轴.SLDPRT	332.43K
36	进料口锥形斗.SLDPRT	139.79K
37	进料漏斗-50L.SLDPRT	450.02K
38	锥形斗透明圆柱盖.SLDPRT	101.48K

此图纸下载需要100金币

立即下载

发布者

想象之中

创作: 2492

粉丝: 173

加入时间：2020-01-13

私信

关注

模型信息

图纸格式：sldprt,pdf,sldasm

文件大小：21.42M

所需金币：100

上传时间：2021-06-24 09:06:11

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

干粉机

泡药机

三箱式

PAM加药

絮凝剂投加

图纸简介

本设备是三槽式PAM自动泡药机搅拌机、进水管路、排污管路、电控箱、磁翻板液位计等组合而成。当通电运行时，通过人工加料到漏斗，把粉料或者浓缩液按照一定的浓度配制，螺旋输送到第一个溶解槽中，同时开启进水管路，加水，溢流到中间熟化槽，最后溢流到第三个储存槽，当储存到一定高度，高液位报警，电源关闭，多余的储存液通过溢流排污管道流走。
