二节伸缩机（链条链轮版）（ID:2257987）

设备部件 / 传动部件 / 二节伸缩机（链条链轮版）

©非原创

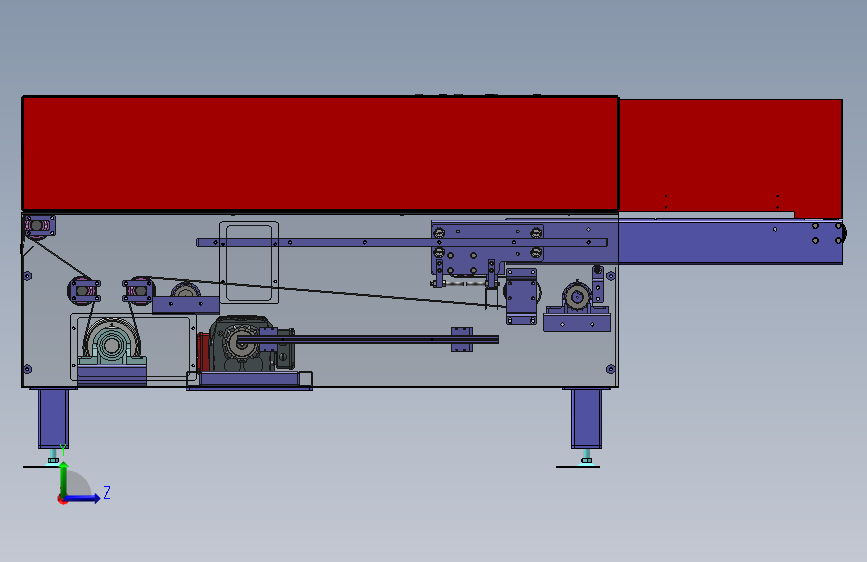

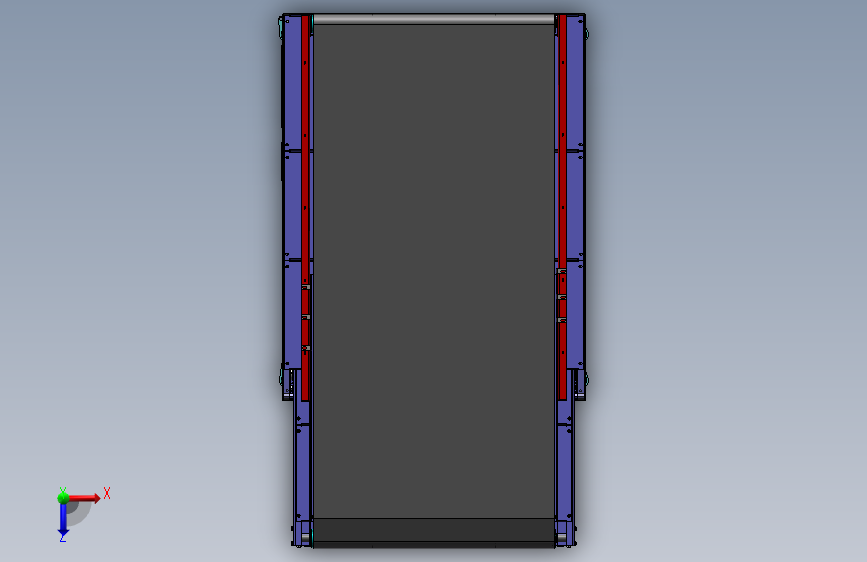

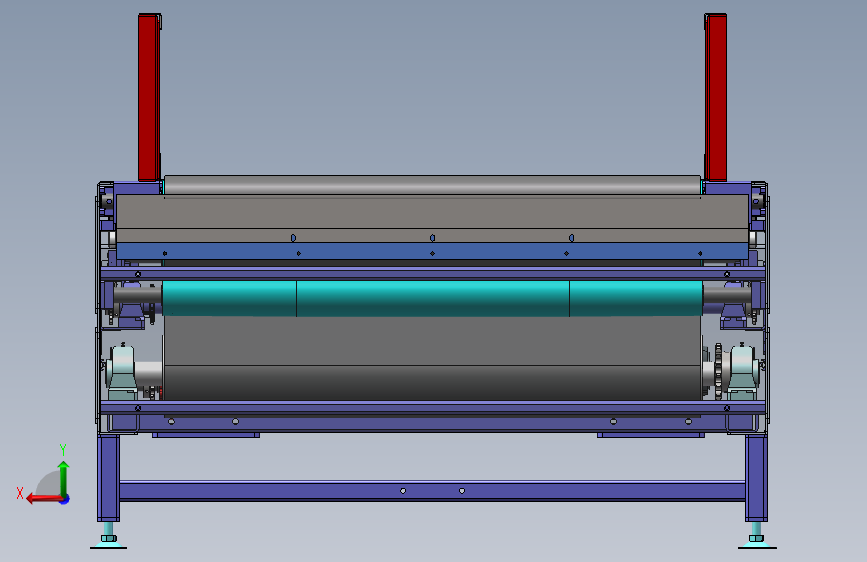

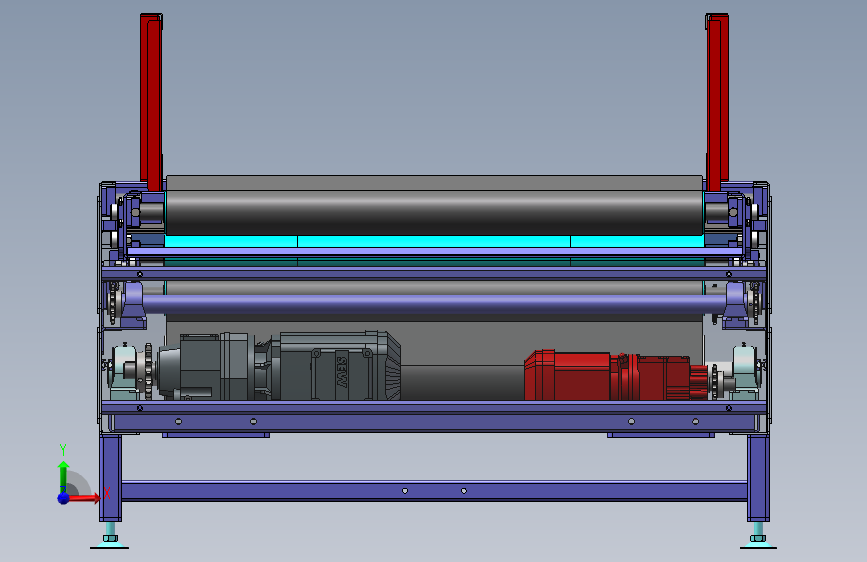

平面图

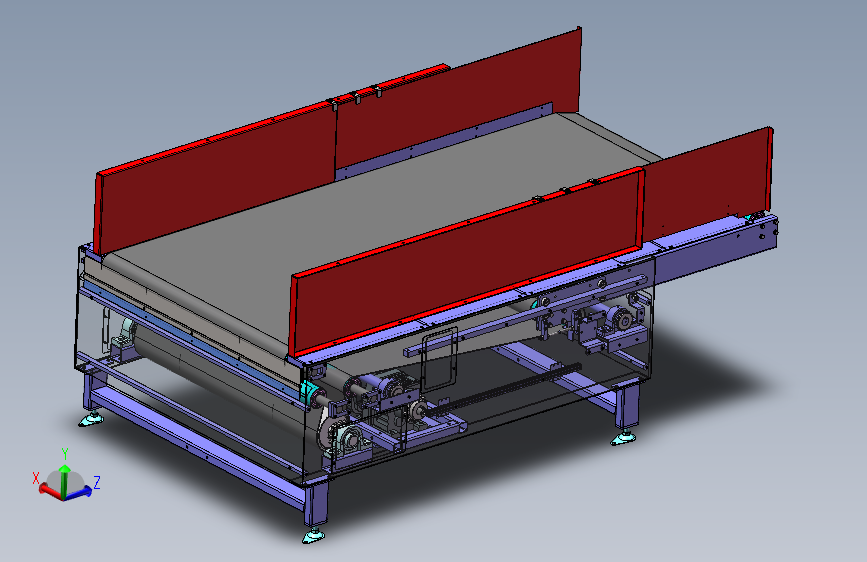

3D视图

文件列表

#	文件名称	文件大小
1	17496871761602.zip	24.17M
2	A-070挡板.SLDPRT	92.04K
3	CFFR12-30-随动轴承.SLDPRT	187.60K
4	CW08B-1T17-N25-S20-链轮.SLDPRT	352.15K
5	CW08B-1T17-N30-S20-链轮.SLDPRT	357.44K
6	CW12A-1T15-N30-S30-链轮.SLDPRT	294.95K
7	CW12A-1T15-N40-S30-链轮.SLDPRT	375.32K
8	D-01-前封板.SLDPRT	71.27K
9	D-01-机身.SLDPRT	343.65K
10	D-02-加强板.SLDPRT	130.12K
11	D-02-后封板.SLDPRT	106.12K
12	D-03-导轨.SLDPRT	92.01K
13	D-03-托板.SLDPRT	175.05K
14	D-03-调节座.SLDPRT	112.50K
15	D-04-张紧块.SLDPRT	99.48K
16	D-04-挡板.SLDPRT	172.71K
17	D-04-轴承座支板.SLDPRT	118.39K
18	D-05-挡板2.SLDPRT	127.60K
19	D-05-支撑件.SLDPRT	121.00K
20	D-05-连接块.SLDPRT	97.91K
21	D-06-加高.SLDPRT	164.36K
22	D-06-链条调节杆.SLDPRT	187.54K
23	D-07-定位杆.SLDPRT	85.57K
24	D-07-皮带.SLDPRT	107.27K
25	D-07-盖板.SLDPRT	140.05K
26	D-08-从动滚筒.SLDPRT	1.30M
27	D-08-垫块.SLDPRT	107.18K
28	D-08-滑轨.SLDPRT	121.28K
29	D-09-张紧块2.SLDPRT	92.33K
30	D-09-感应板.SLDPRT	110.48K
31	D-09-盖板.SLDPRT	191.58K
32	D-10-电机支架.SLDPRT	193.98K
33	D-10-限位开关安装板.SLDPRT	94.38K
34	D-11-支脚.SLDPRT	242.29K
35	D-11-电机板.SLDPRT	111.63K
36	D-12-电机板2.SLDPRT	109.33K
37	D-12L板.SLDPRT	101.95K
38	D-13-从动轴.SLDPRT	113.53K
39	D-13垫片.SLDPRT	70.90K
40	D-14-驱动轴.SLDPRT	122.16K
41	D-15-盖板2.SLDPRT	153.21K
42	D-16-驱动滚筒.SLDPRT	162.42K
43	D-17-从动滚筒.SLDPRT	1.30M
44	D-19-盖板2.SLDPRT	215.06K
45	D-25.SLDPRT	82.28K
46	D-26.SLDPRT	82.94K
47	R27DRS71S4-电机.SLDPRT	767.16K
48	R47DRE90L4-电机.SLDPRT	736.92K
49	UCP206-轴承座.SLDPRT	244.84K
50	UCP208-立座轴承.SLDPRT	312.97K
51	二节伸缩机.SLDASM	5.21M
52	伸缩毛刷.SLDPRT	107.05K
53	侧板A.SLDPRT	376.52K
54	六角头螺栓8.8级镀锌M10×80.SLDPRT	112.93K
55	六角头螺栓8.8级镀锌M8×20.SLDPRT	106.57K
56	六角头螺栓8.8级镀锌M8×30.SLDPRT	120.16K
57	六角头螺栓8.8级镀锌M8×35.SLDPRT	102.81K
58	六角头螺栓8.8级镀锌M8×45.SLDPRT	102.82K
59	六角头螺栓镀锌M8x20弹平垫.SLDASM	101.70K
60	六角头螺栓镀锌M8x30弹平垫.SLDASM	102.68K
61	六角头螺栓镀锌M8x35弹平垫.SLDASM	99.81K
62	六角头螺栓镀锌M8x45弹平垫.SLDASM	99.80K
63	六角螺母8.8级镀锌M10.SLDPRT	80.75K
64	六角螺母8.8级镀锌M6.SLDPRT	82.17K
65	内六角圆柱头螺钉SUS201M6x20弹平垫.SLDASM	109.79K
66	内六角圆柱头螺钉SUS201M6x35弹平垫螺母.SLDASM	131.44K
67	内六角圆柱头螺钉SUS201M6×20.SLDPRT	117.57K
68	内六角圆柱头螺钉SUS201M6×35.SLDPRT	118.10K
69	内六角沉头螺钉SUS304M6×10.SLDPRT	112.79K
70	平垫圈8.8级镀锌6×1.6.SLDPRT	64.71K
71	平垫圈8.8级镀锌8×1.6.SLDPRT	76.14K
72	弹簧垫圈65Mn镀锌6×1.6.SLDPRT	69.14K
73	弹簧垫圈65Mn镀锌8×2.1.SLDPRT	84.03K
74	深沟球轴承6306-2Z.SLDPRT	531.46K
75	第一节.SLDASM	1.51M
76	第二节.SLDASM	3.74M
77	脚杯水滴形M16-L100.SLDPRT	162.11K
78	轴用弹性挡圈30.SLDPRT	71.21K
79	镜向侧板A.SLDPRT	237.28K
80	镜向挡板2.SLDPRT	106.72K
