汽车万向节工艺规程及钻孔夹具设计（ID:2264683）

机械设备 / 机加工设备 / 汽车万向节工艺规程及钻孔夹具设计

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17497388397780.zip	4.85M
2	汽车万向节.STEP	318.04K

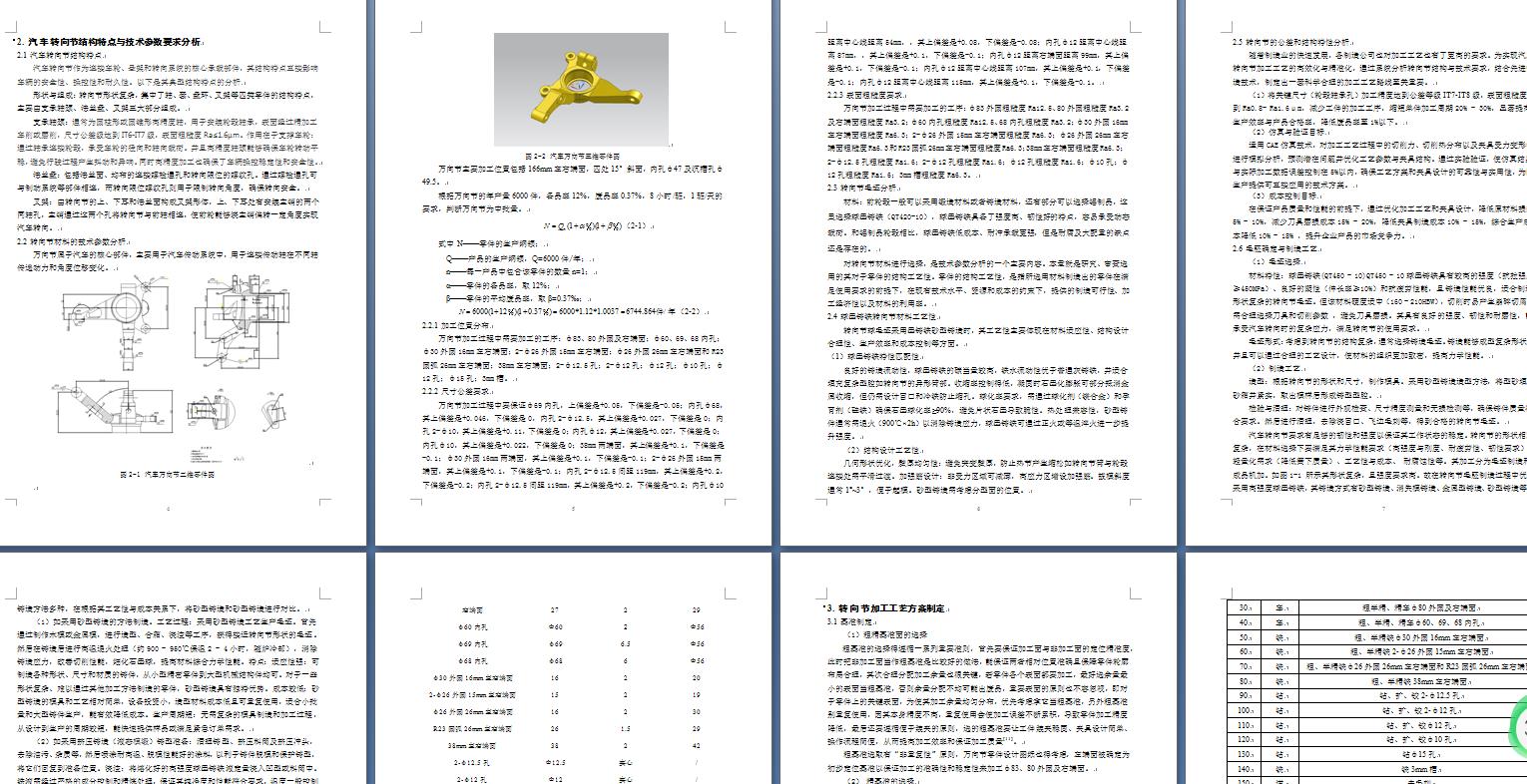

3	汽车万向节的工艺规程及铣槽和钻孔夹具设计说明书.docx	1.14M
4	装配体1.STEP	1.44M
5	11_钻模板.SLDPRT	88.21K
6	13_定位轴.SLDPRT	54.79K
7	14_压块.SLDPRT	89.91K
8	15_锁紧螺钉.SLDPRT	111.90K
9	17_锁紧支架.SLDPRT	103.26K
10	18_横梁.SLDPRT	65.59K
11	1_夹具体.SLDPRT	145.24K
12	2_快换钻套12F7×18k6×16或12E7×18m6×16.SLDPRT	96.63K
13	3_衬套.SLDPRT	68.92K
14	4_钻套螺钉M6×4.SLDPRT	76.74K
15	5_圆柱头调节支承M12X60.SLDPRT	93.03K
16	9_定位轴支架.SLDPRT	83.86K
17	B18.3.1M-6x1.0x20HexSHCS--20CHX.sldprt	203.29K
18	B18.3.1M-8x1.25x30HexSHCS--30CHX.sldprt	214.20K
19	GB_CONNECTING_PIECE_PIN_DP5X24.sldprt	91.50K
20	GB_CONNECTING_PIECE_PIN_DP8X35.sldprt	99.94K
21	GB_FASTENER_BOLT_SBAM8X50-N.sldprt	132.90K
22	GB_FASTENER_NUT_SNAB1M10-N.sldprt	130.78K
23	汽车万向节.SLDPRT	152.48K
24	汽车万向节1.SLDPRT	218.10K

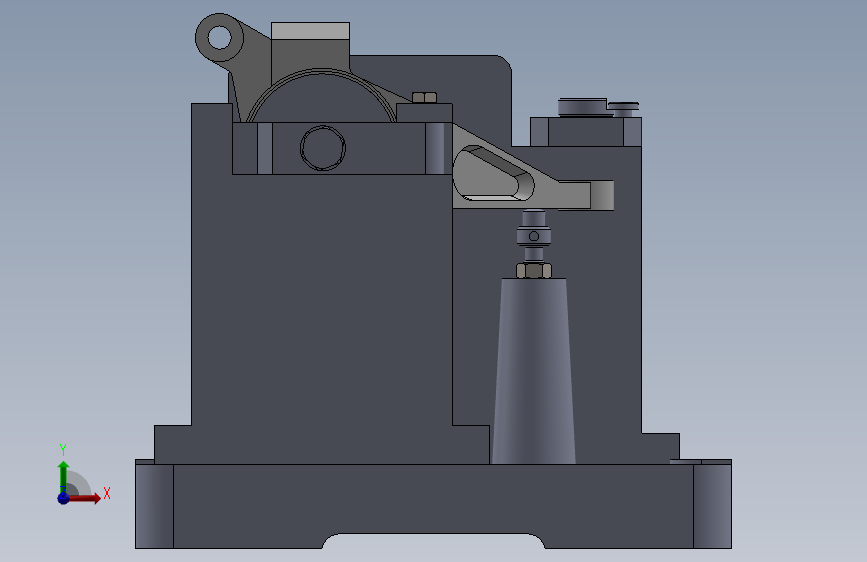

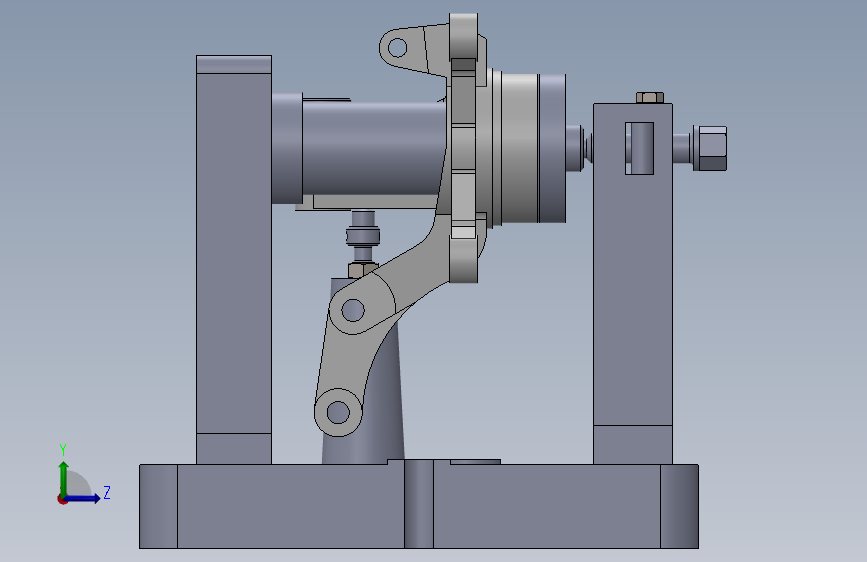

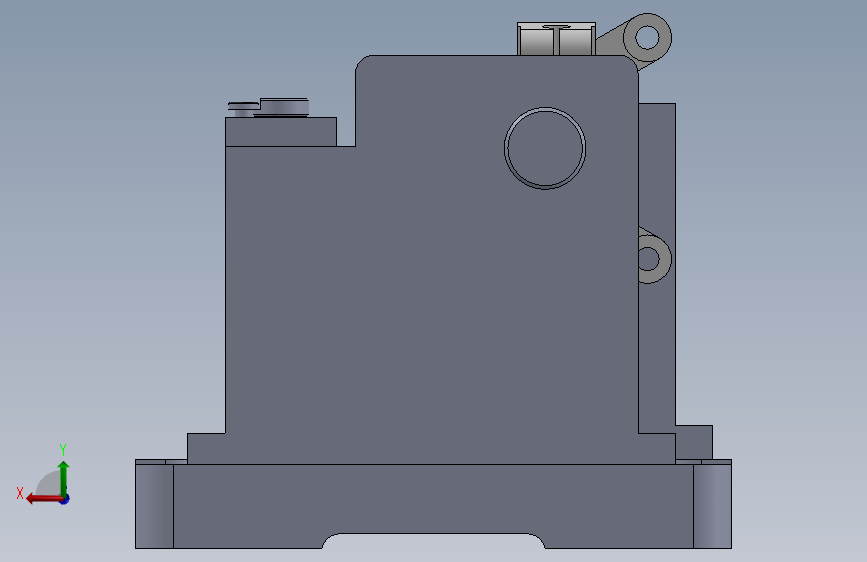

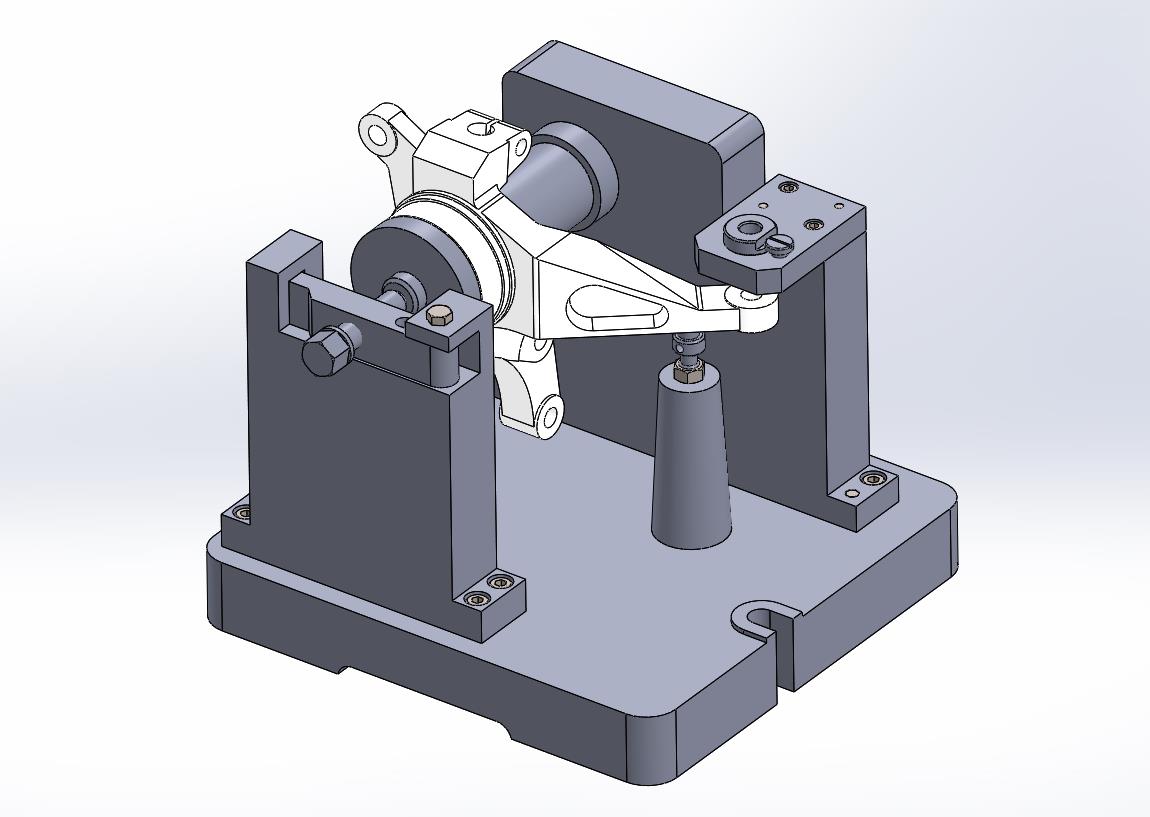

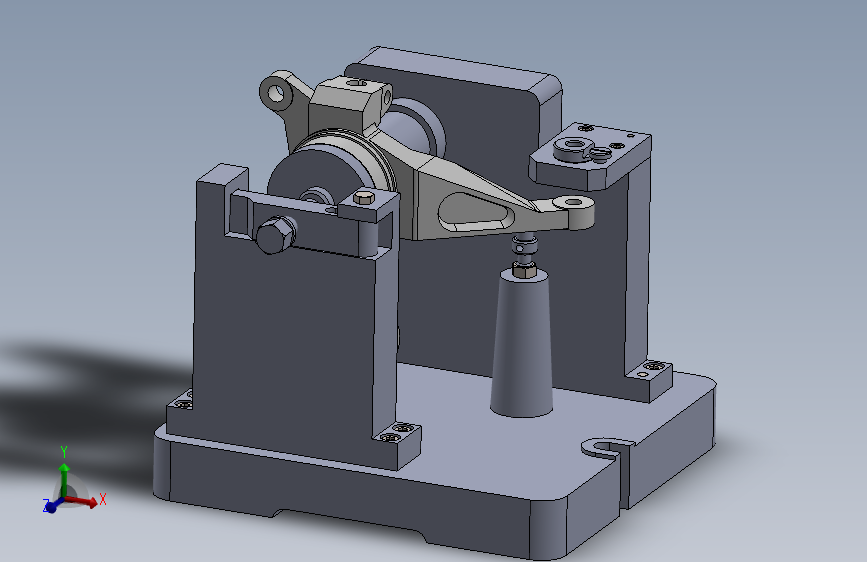

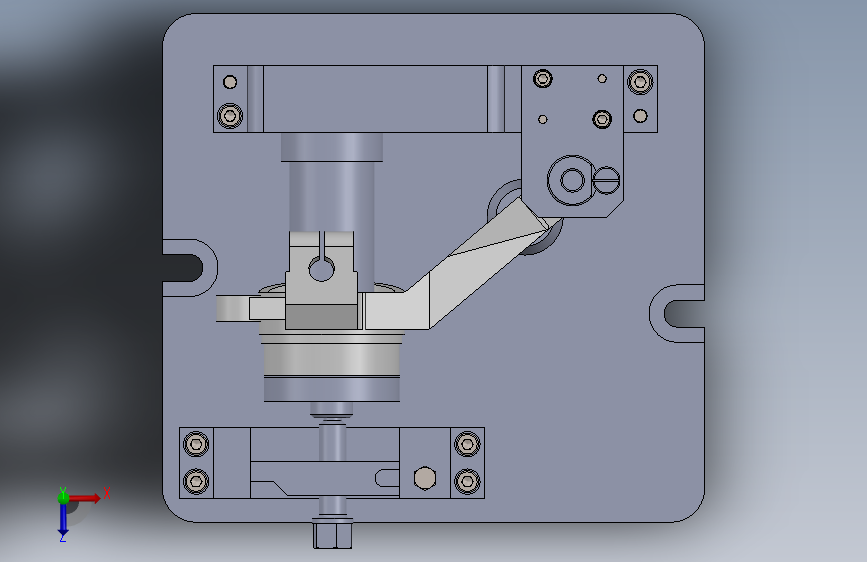

25	装配体1.SLDASM	460.60K

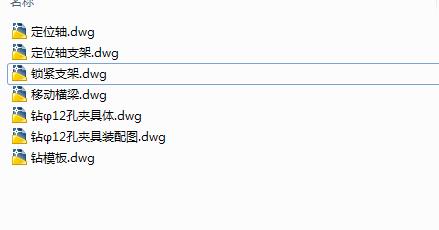

26	定位轴.dwg	222.01K

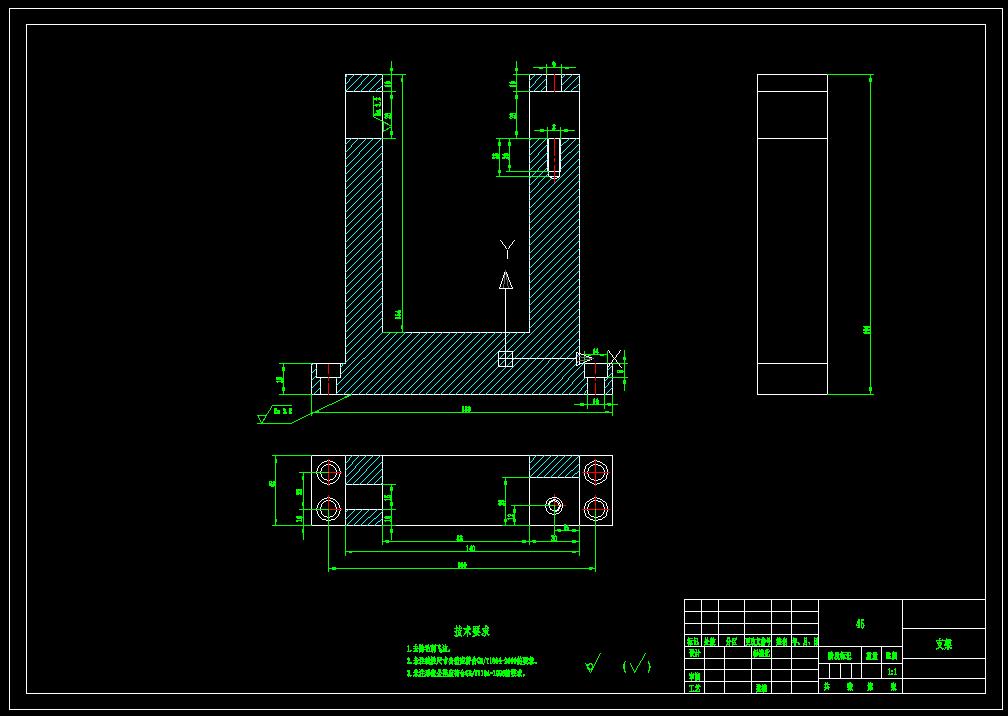

27	定位轴支架.dwg	259.60K
28	移动横梁.dwg	95.13K

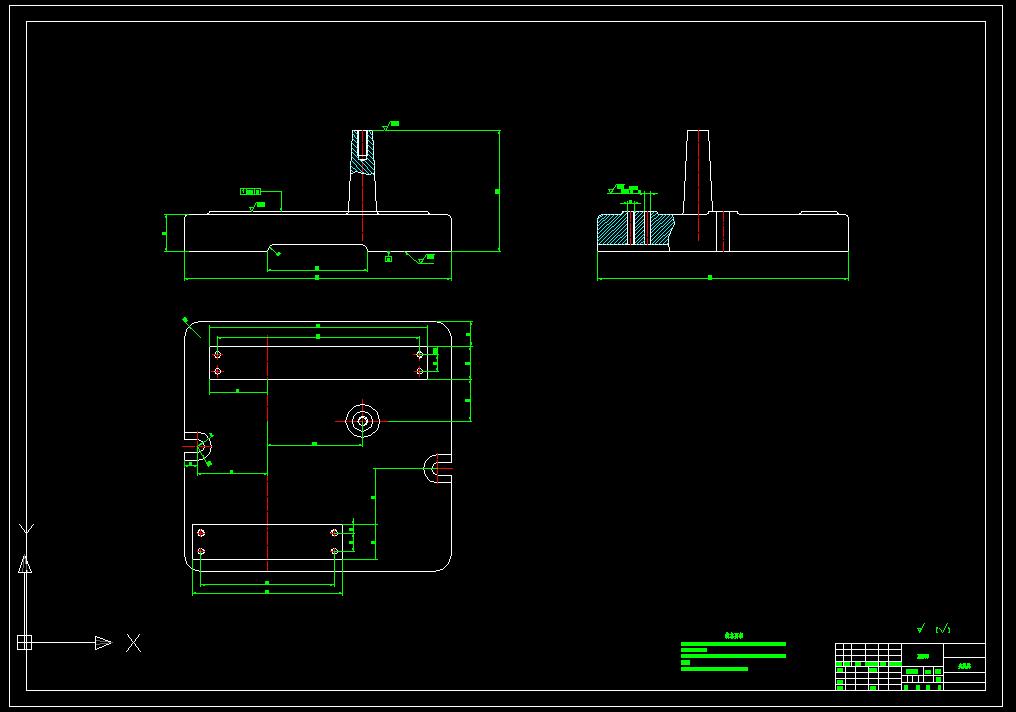

29	钻φ12孔夹具体.dwg	254.67K

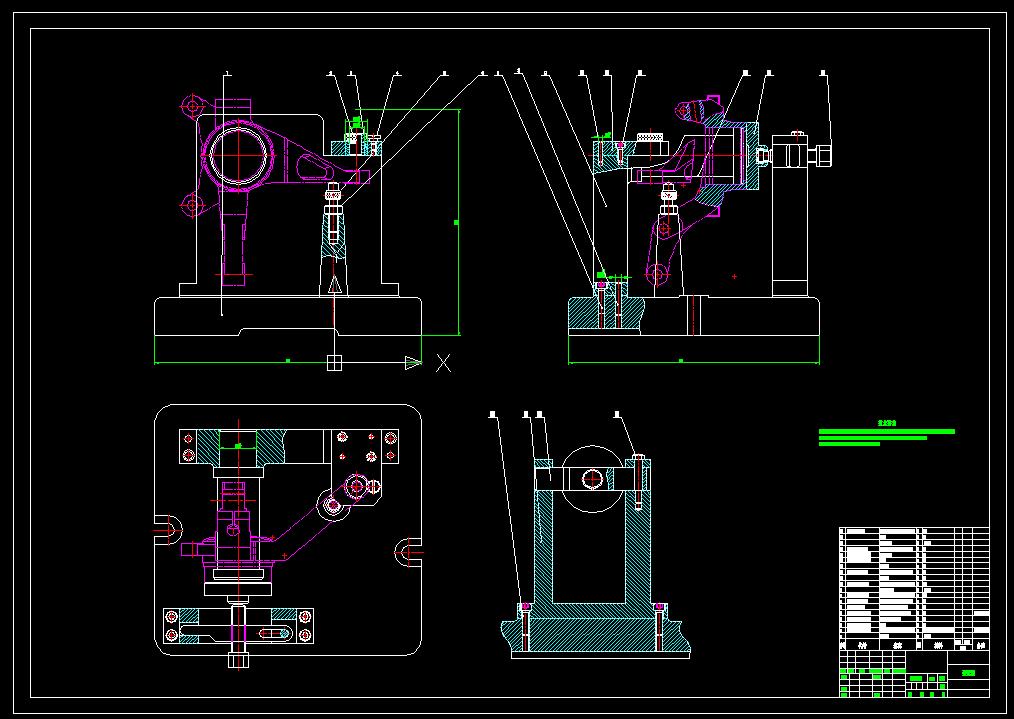

30	钻φ12孔夹具装配图.dwg	436.12K

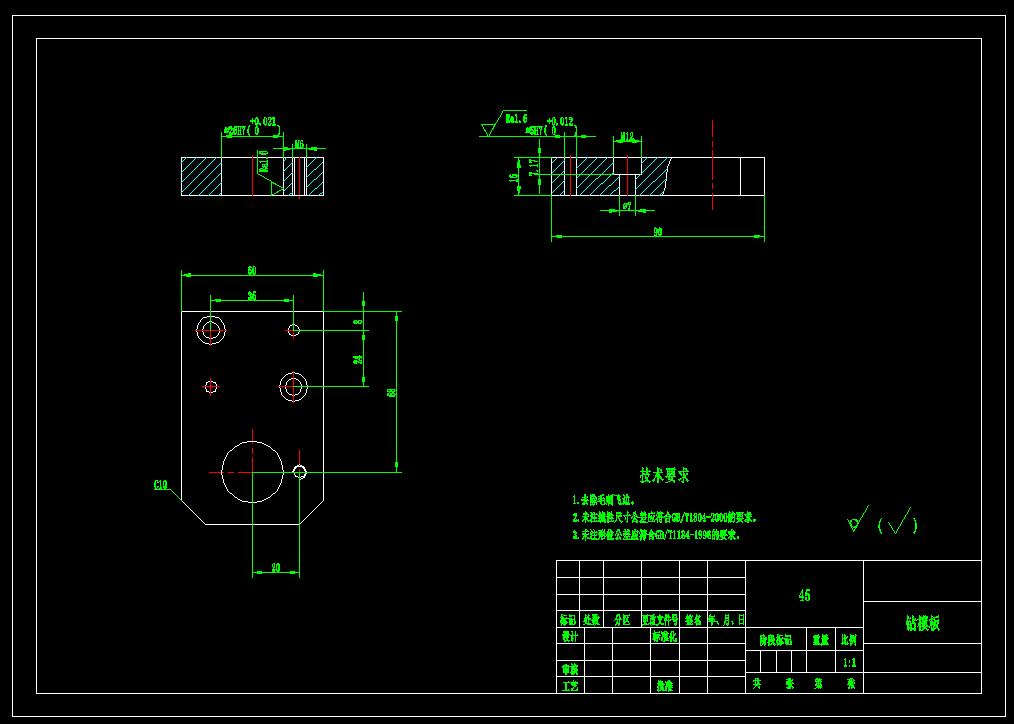

31	钻模板.dwg	230.08K
32	锁紧支架.dwg	103.94K
33	360截图20250520212655124.jpg	64.57K

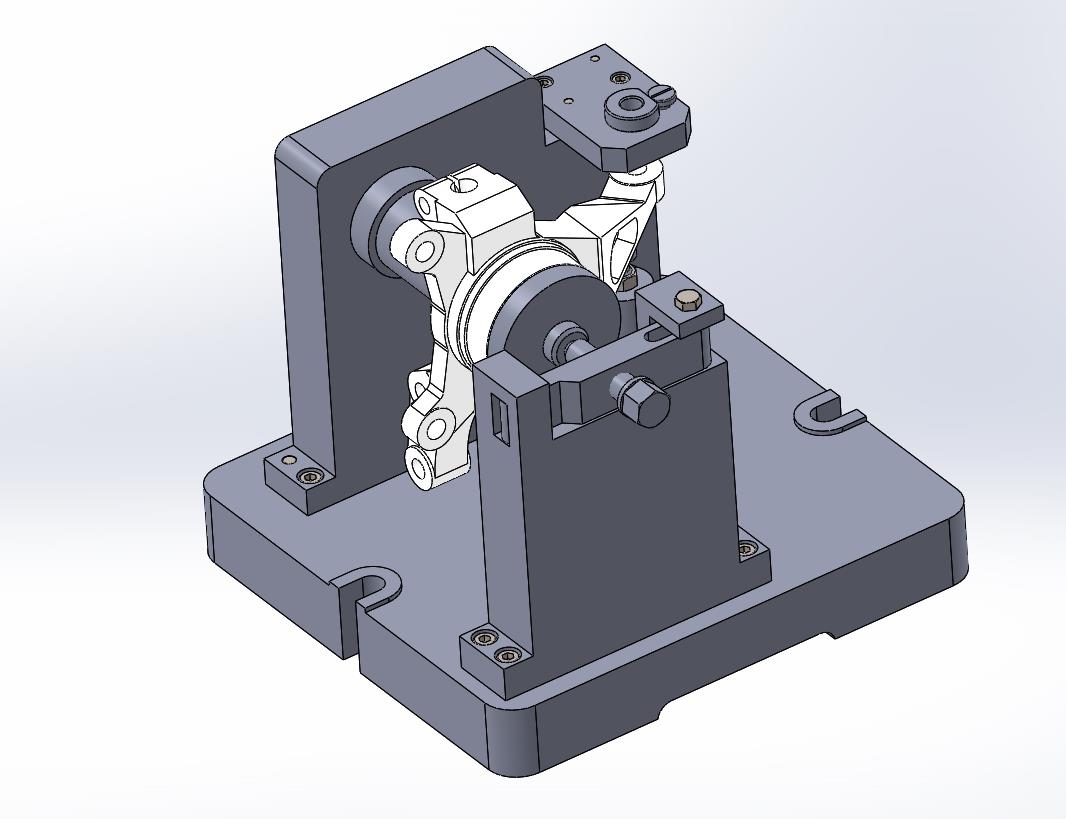

34	360截图20250520212712422.jpg	63.09K
35	360截图20250612222144558.jpg	104.46K
36	360截图20250612222214430.jpg	56.01K
37	360截图20250612222424806.jpg	276.06K
38	360截图20250612222441241.jpg	64.99K
39	360截图20250612222455768.jpg	79.43K
40	360截图20250612222510058.jpg	11.04K
