填料箱盖加工设计（ID:227890）
0.jpg)
2.jpg)
3.jpg)
1.jpg)
4.jpg)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | drw0001V形块零件图.bmp | 313.72K |
| 2 | drw0001V形块零件图.dwg | 50.57K |
| 3 | drw0001V形块零件图.pdf | 17.26K |
| 4 | drw0002钻模版零件图.bmp | 412.18K |
| 5 | drw0002钻模版零件图.dwg | 70.11K |
| 6 | drw0002钻模版零件图.pdf | 27.88K |
| 7 | 内部目录.bmp | 554.80K |
| 8 | 加工零件工程图.png | 256.89K |
| 9 | 填料盖加工工序卡.pdf | 535.75K |
| 10 | 填料盖加工工艺规程卡.pdf | 213.83K |
| 11 | 填料箱盖课程设计说明书.pdf | 858.02K |
| 12 | 2-m9-30.prt | 87.62K |
| 13 | asm0001.asm | 1.57M |
| 14 | chentao10.prt | 76.82K |
| 15 | chentao13.prt | 92.75K |
| 16 | drw0001.drw | 82.29K |
| 17 | drw0002.drw | 132.62K |
| 18 | drw0003.drw | 100.22K |
| 19 | huaban.prt | 133.60K |
| 20 | jiaolianban.prt | 121.76K |
| 21 | jijia.prt | 273.15K |
| 22 | m10-1-120-2.prt | 81.97K |
| 23 | m10-1-120.prt | 85.12K |
| 24 | m4luoxuan.prt | 95.46K |
| 25 | m8-4-30.prt | 96.29K |
| 26 | prt0001.prt | 636.60K |
| 27 | tangtao.prt | 601.32K |
| 28 | tanhuang.prt | 1013.23K |
| 29 | xiao.prt | 76.77K |
| 30 | yanwei1.prt | 145.87K |
| 31 | ysajing.prt | 122.64K |
| 32 | zuantao10.prt | 79.75K |
| 33 | zuantao13.prt | 85.32K |
| 34 | 填料箱盖钻夹具装配图.dwg | 132.66K |
| 35 | 填料箱盖钻夹具装配图.pdf | 662.17K |
| 36 | 夹具渲染图.bmp | 1.30M |
| 37 | 模型树.bmp | 1.05M |
此图纸下载需要30金币
立即下载
发布者
江南烟雨
创作: 7052
粉丝: 261
加入时间：2022-08-18
模型信息
图纸格式：pdf,prt
文件大小：4.64M
所需金币：30
上传时间：2021-08-21 01:08:50
是否可编辑：可修改，包括参数
版本：
标签
图纸简介

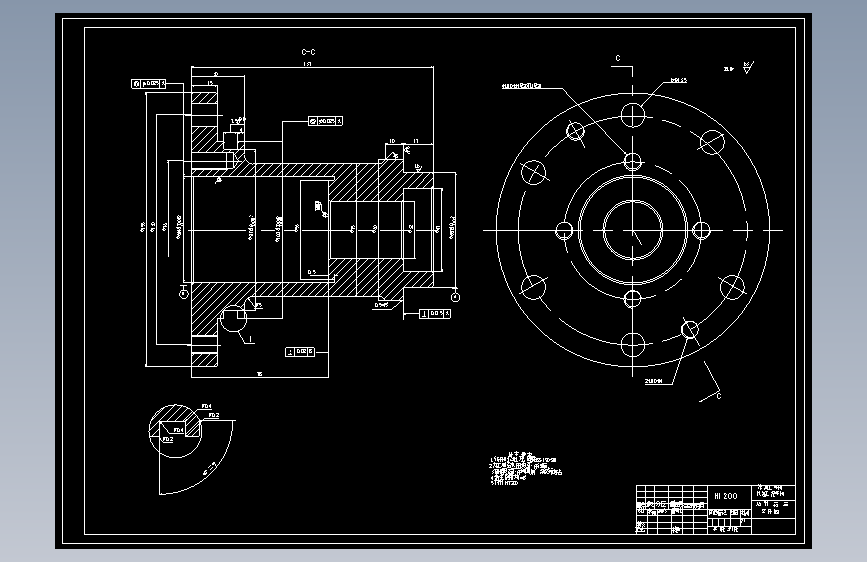

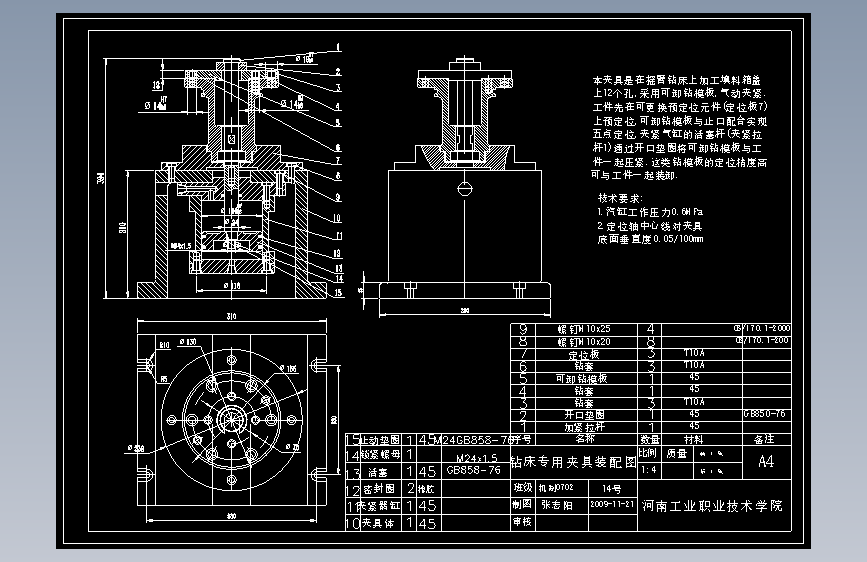

填料箱盖加工设计，加工零件的具体尺寸如下，根据要求制定合理的加工流程，做出关键步骤制造专用夹具，提高加工质量与速度。内含完整的夹具3d模型及装配图 零件图（creo的绘图文件，导出的dwg文件，及方便打印的pdf文件）。
