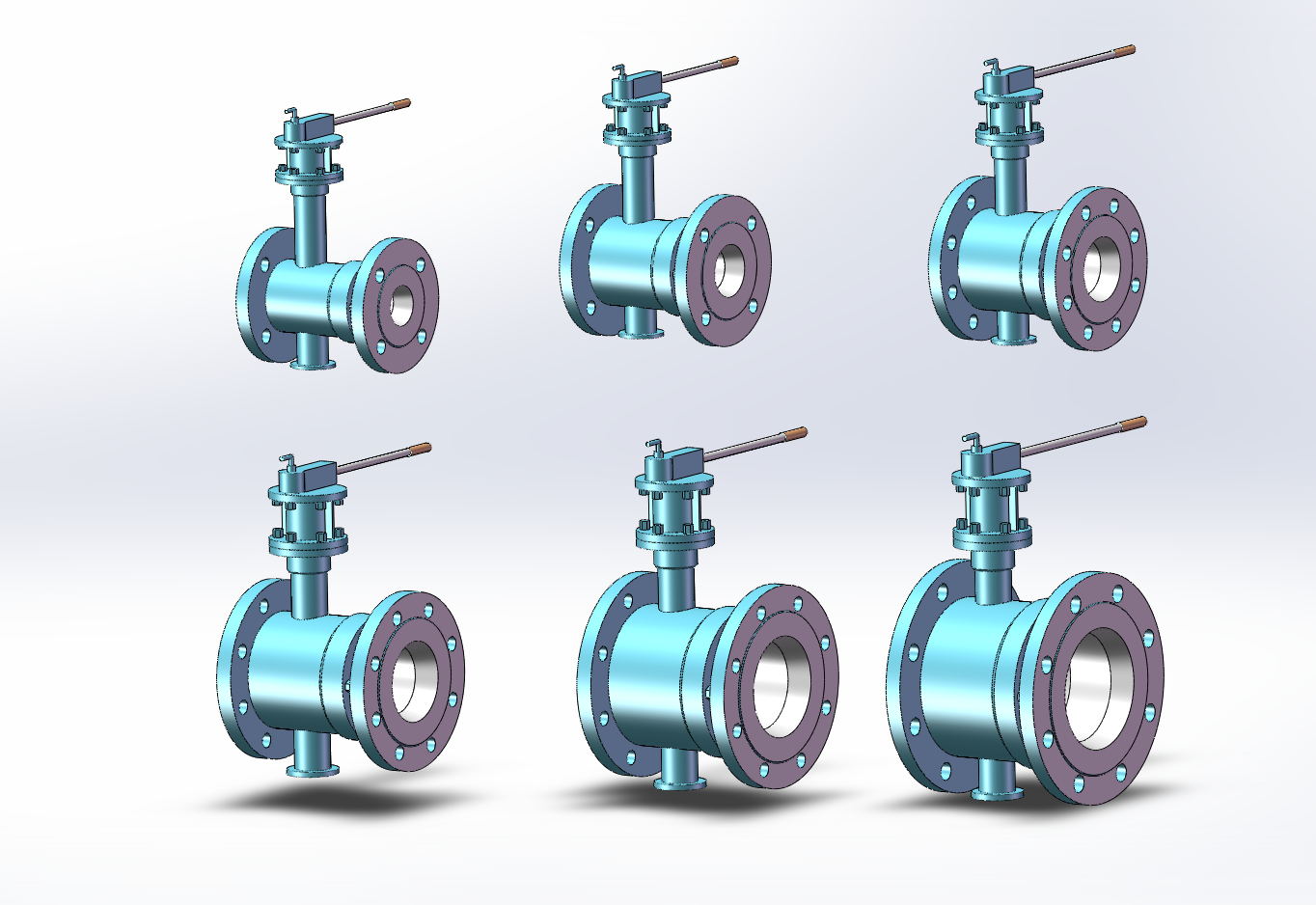

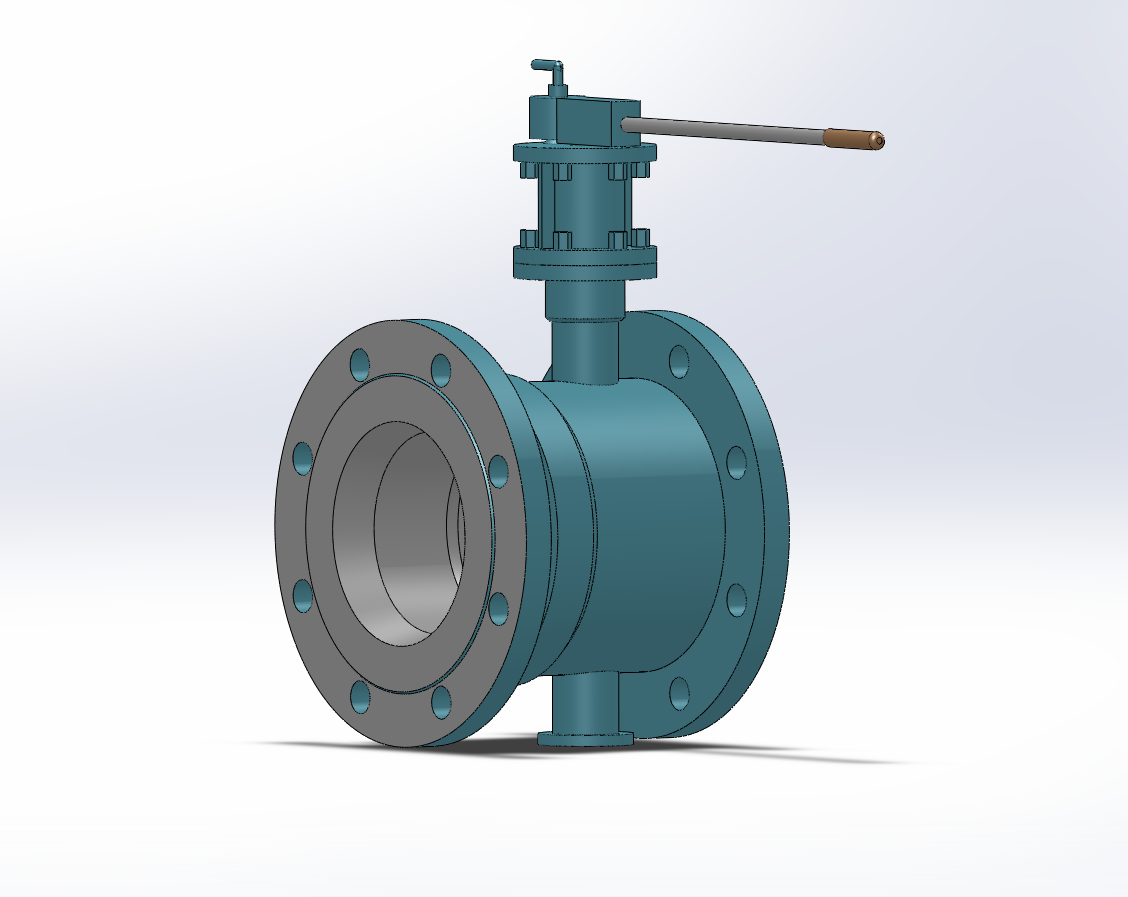

6款PN1 .0伸缩系列蝶阀（ID:2287540）

设备部件 / 管道附件 / 6款PN1 .0伸缩系列蝶阀

©非原创

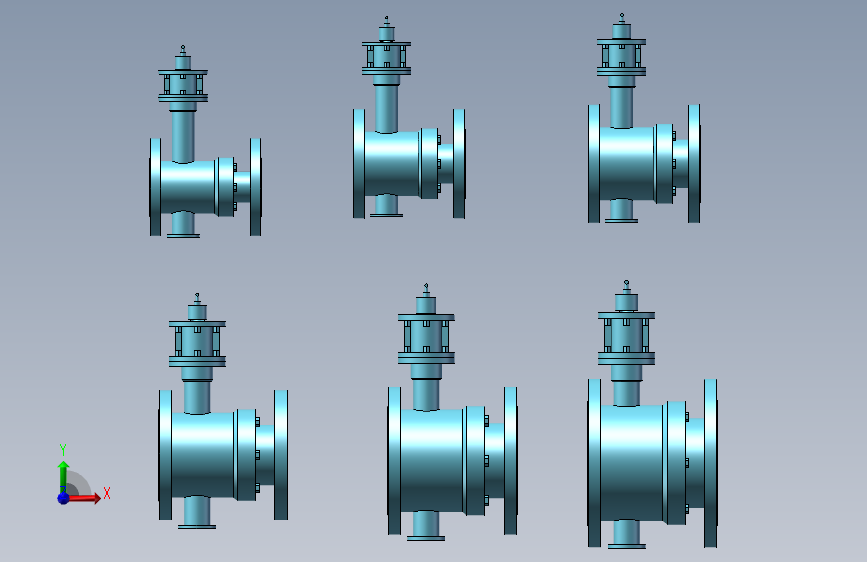

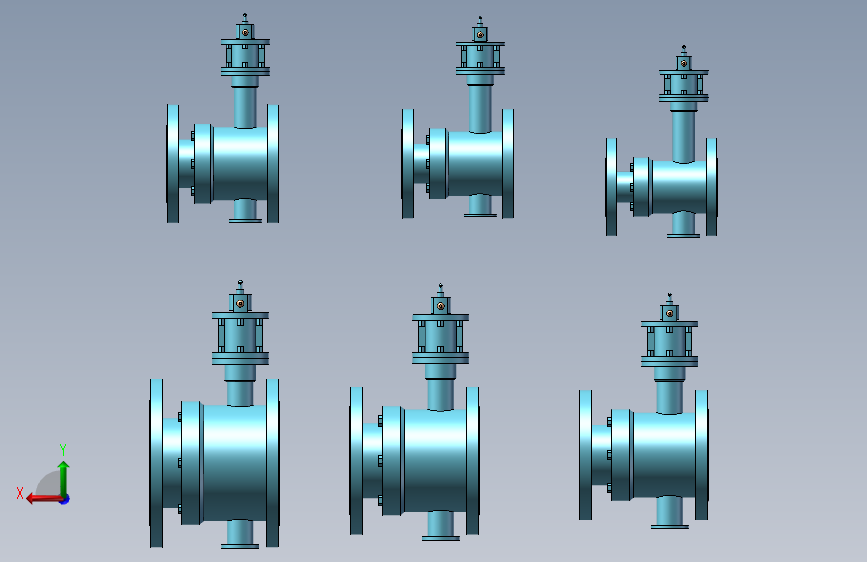

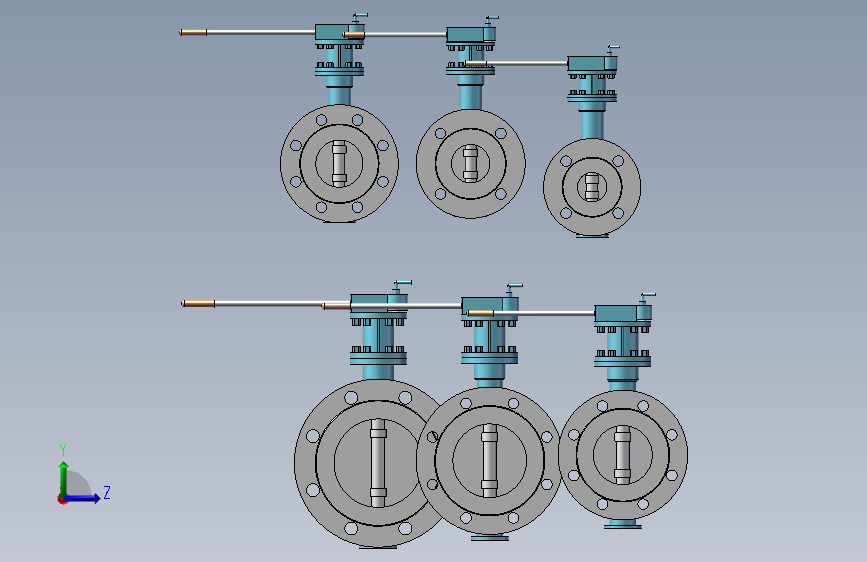

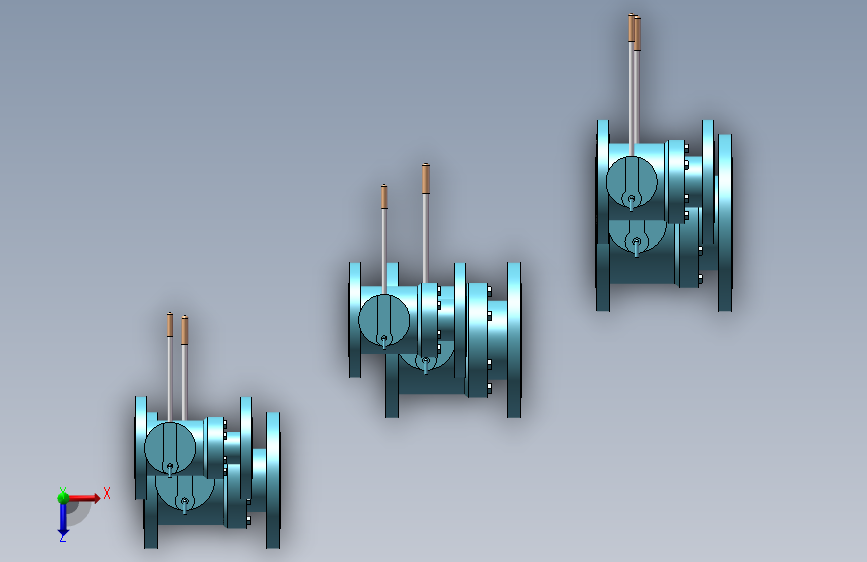

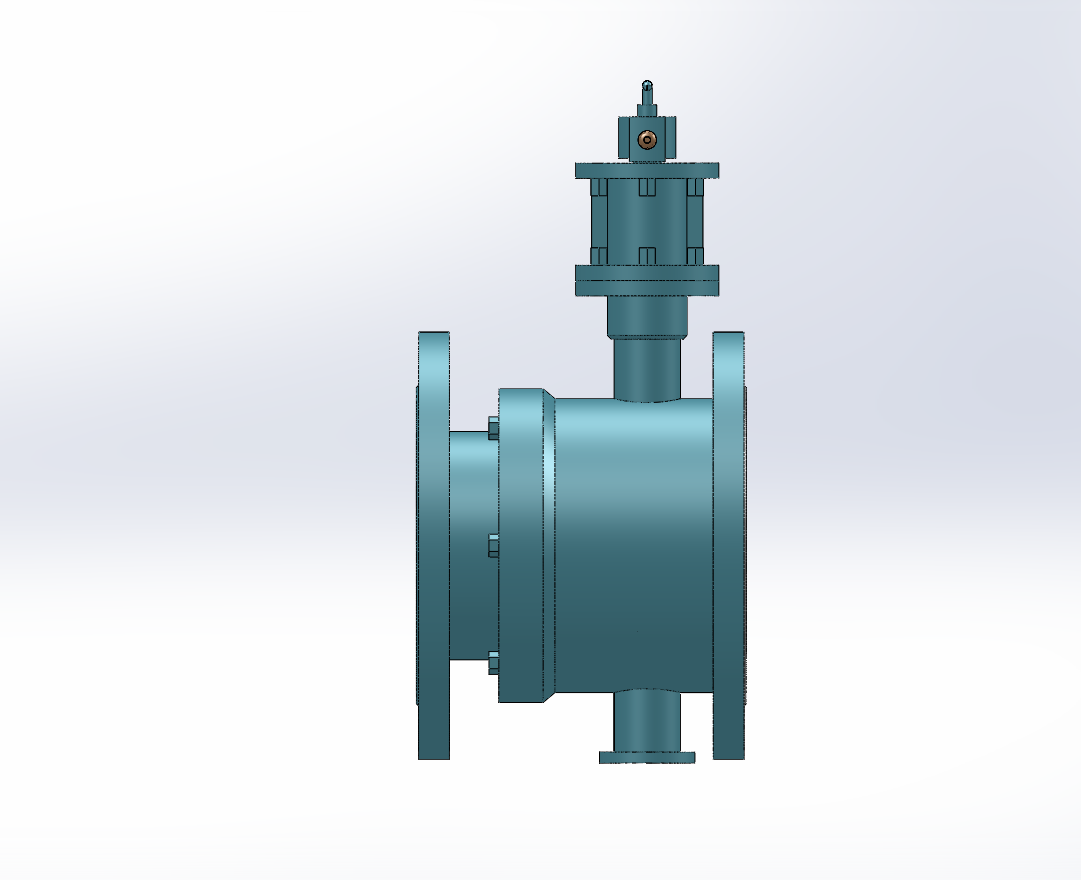

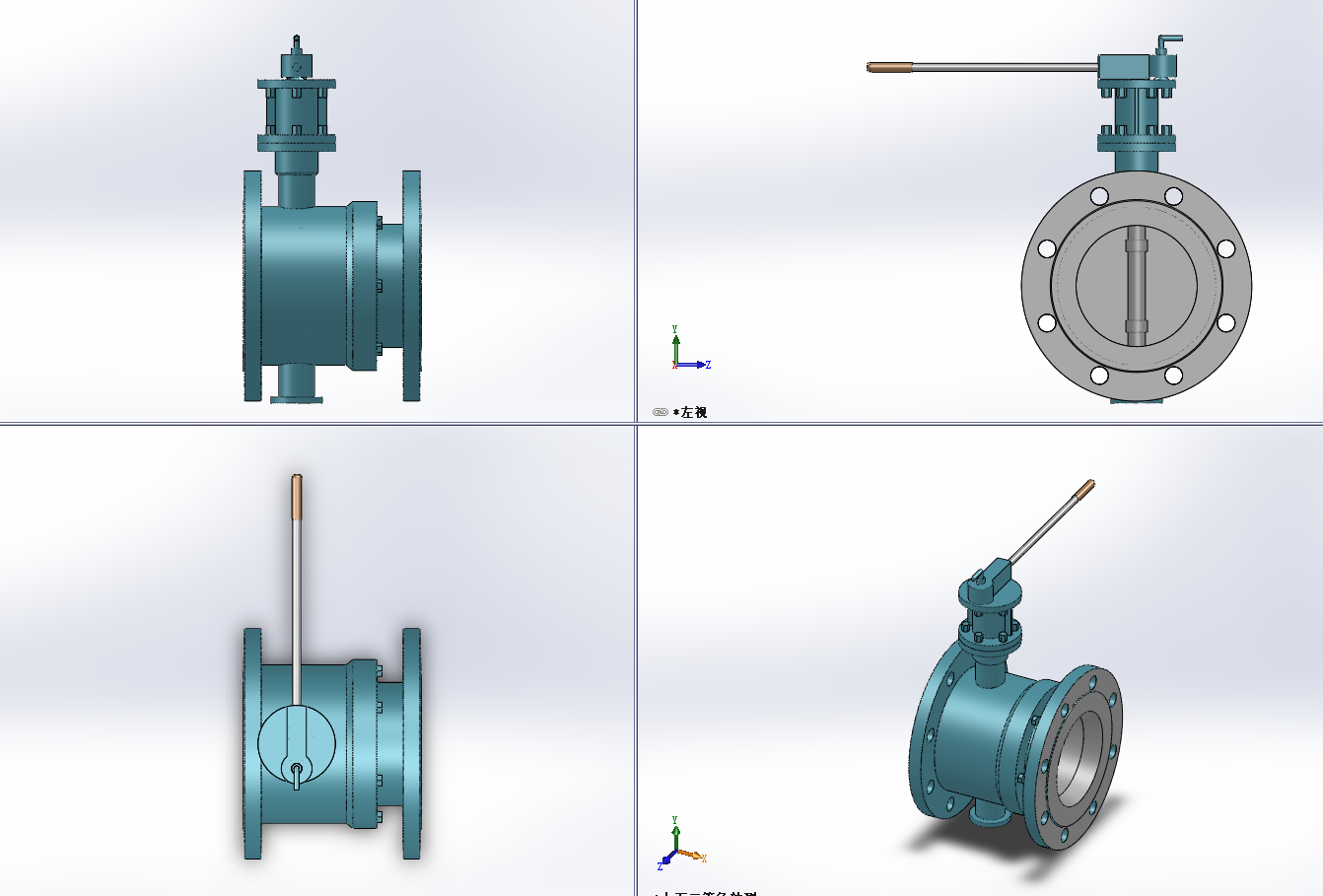

平面图

文件列表

#	文件名称	文件大小
1	17503823538646.zip	26.03M
2	PN1.0[DN100].sldprt	2.86M
3	PN1.0[DN125].sldprt	2.77M
4	PN1.0[DN150].sldprt	2.75M
5	PN1.0[DN50].sldprt	2.54M
6	PN1.0[DN65].sldprt	2.55M
7	PN1.0[DN80].sldprt	2.75M
8	装配体5.SLDASM	12.50M

此图纸下载需要34金币

立即下载

发布者

156****6923

创作: 7139

粉丝: 30

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：26.65M

所需金币：34

上传时间：2025-06-20 09:19:19

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

PN1 .0伸缩系列蝶阀，‌是一种通过圆形蝶板旋转控制管路系统通断及流量调节的阀门‌。这种阀门广泛应用于石油、化工、冶金、水电等领域，具有自动补偿管道热胀冷缩的功能，方便装卸，适用于温度在120℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的理想装置‌
