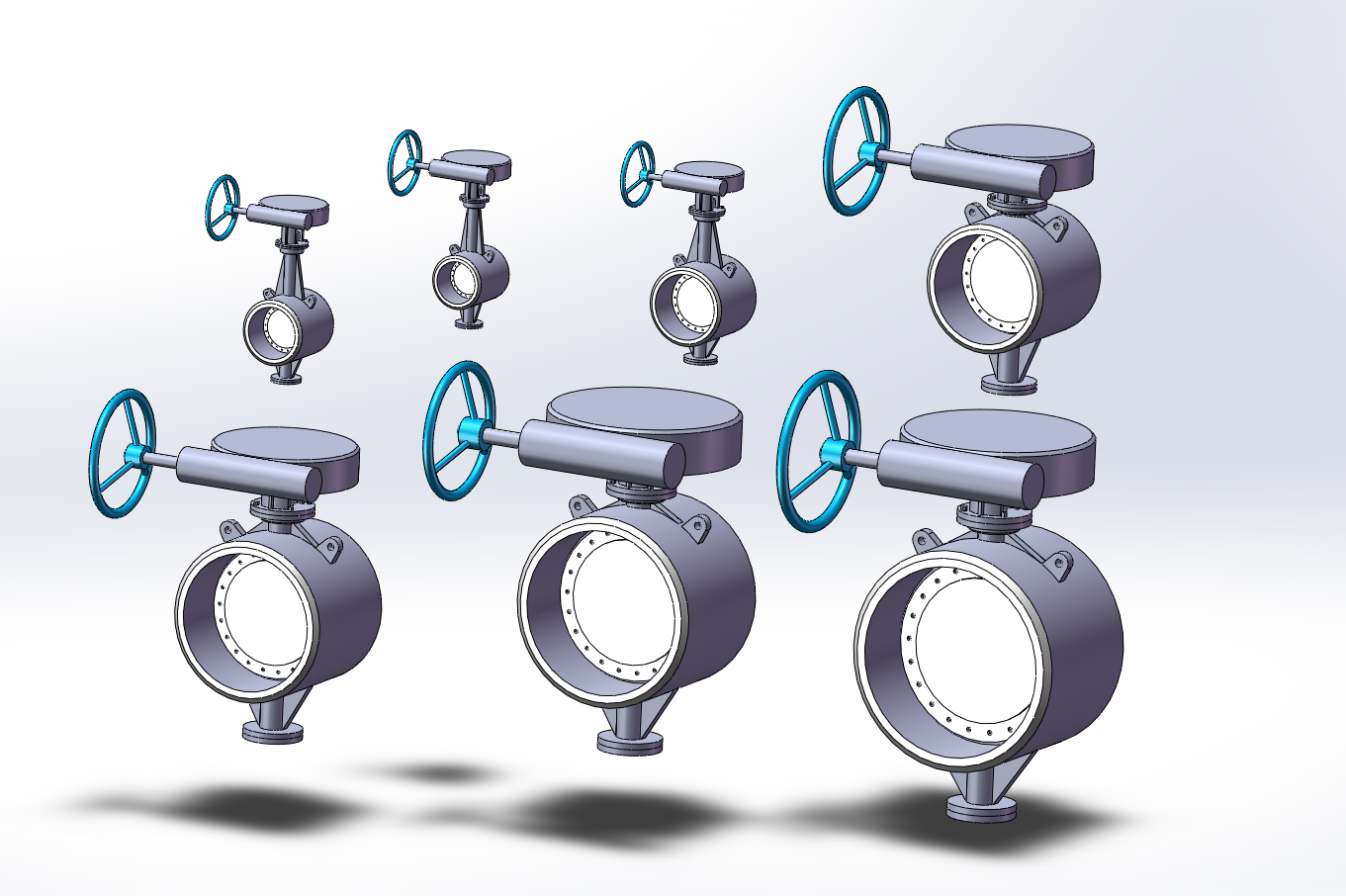

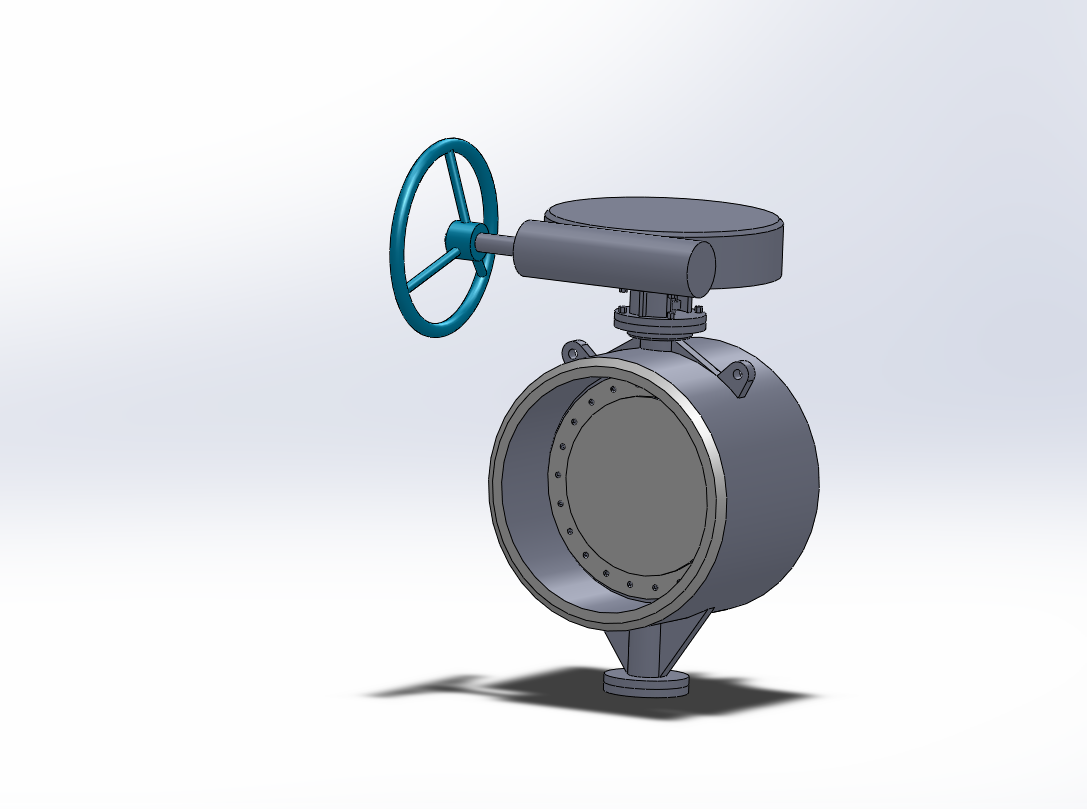

7款PN2.5焊接式金属硬密封系列蝶阀（ID:2291243）

设备部件 / 连接与密封 / 7款PN2.5焊接式金属硬密封系列蝶阀

©非原创

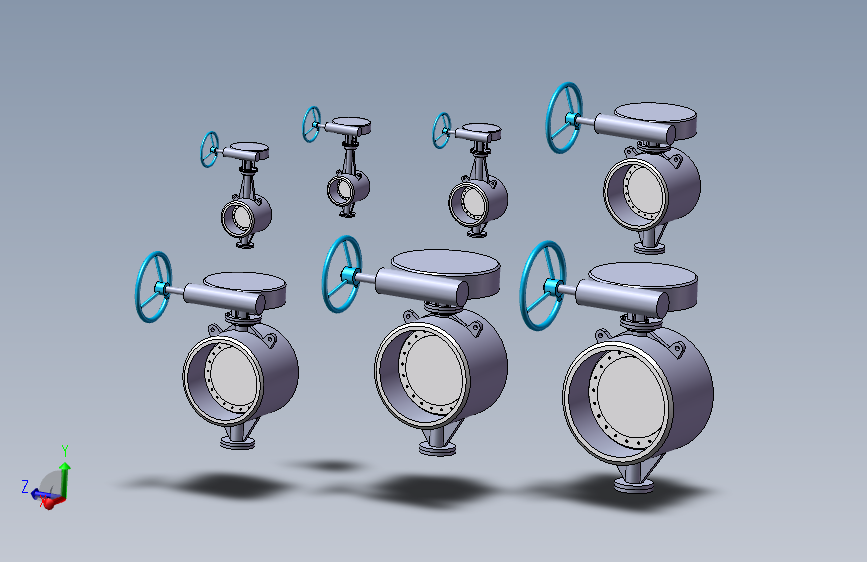

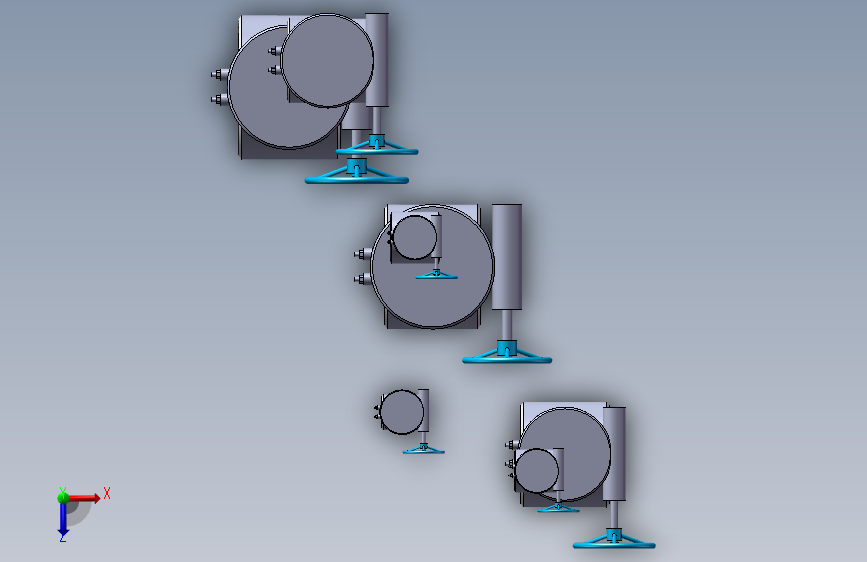

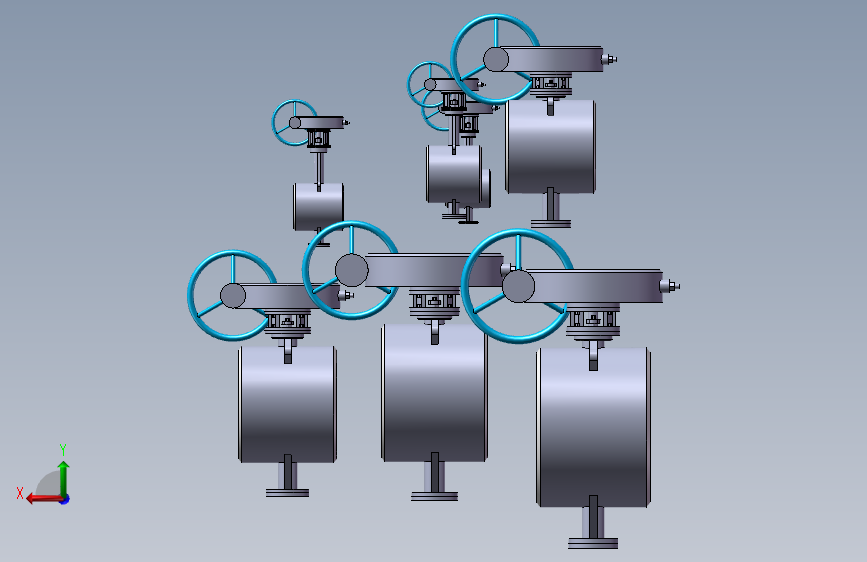

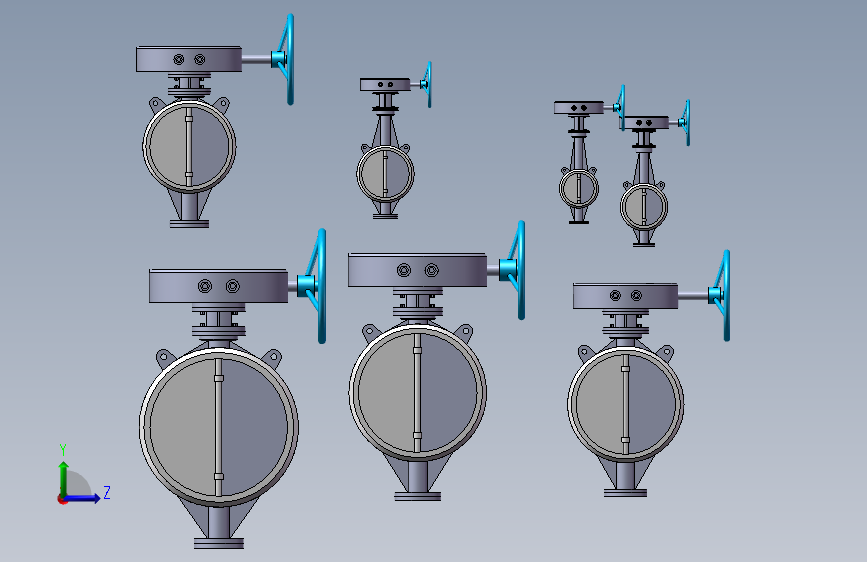

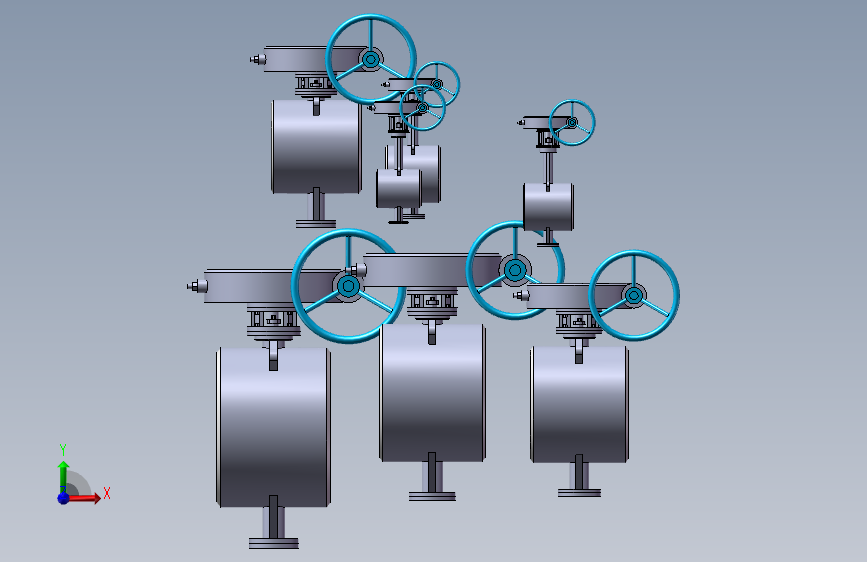

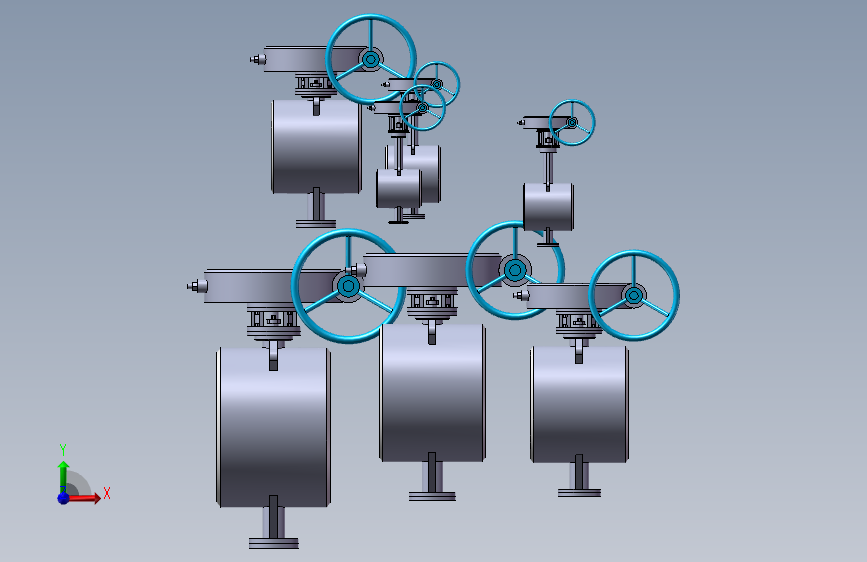

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17504200502865.zip	5.12M
2	PN2.5[DN100].sldprt	631.40K
3	PN2.5[DN125].sldprt	599.22K
4	PN2.5[DN200].sldprt	602.25K
5	PN2.5[DN250].sldprt	602.70K
6	PN2.5[DN300].sldprt	596.72K
7	PN2.5[DN350].sldprt	599.09K
8	PN2.5[DN80].sldprt	594.38K
9	装配体36.SLDASM	1.14M

此图纸下载需要35金币

立即下载

发布者

156****6923

创作: 7473

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：5.24M

所需金币：35

上传时间：2025-06-20 19:47:42

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

PN2.5焊接式金属硬密封系列蝶阀，是一种采用三偏心结构和焊接式设计的蝶阀，适用于高温、高压和防火应用。其密封副两侧均为金属材料，具有零泄漏的特点，特别适用于石油、化工、电力、冶金等行业‌ ，广泛应用于热力、石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业。它可以在这些行业的工业管网上调节流量和切断介质，适用于温度≤425℃的介质，如蒸汽、水、油品等‌
