6000L三箱式干粉机（ID:230026）

机械设备 / 机加工设备 / 6000L三箱式干粉机

©非原创

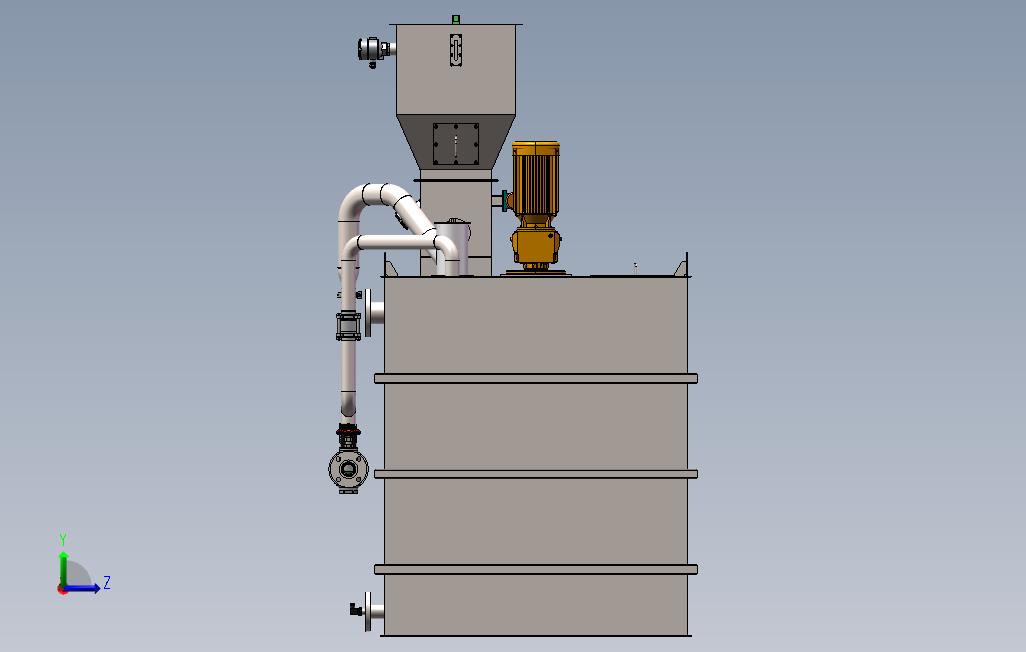

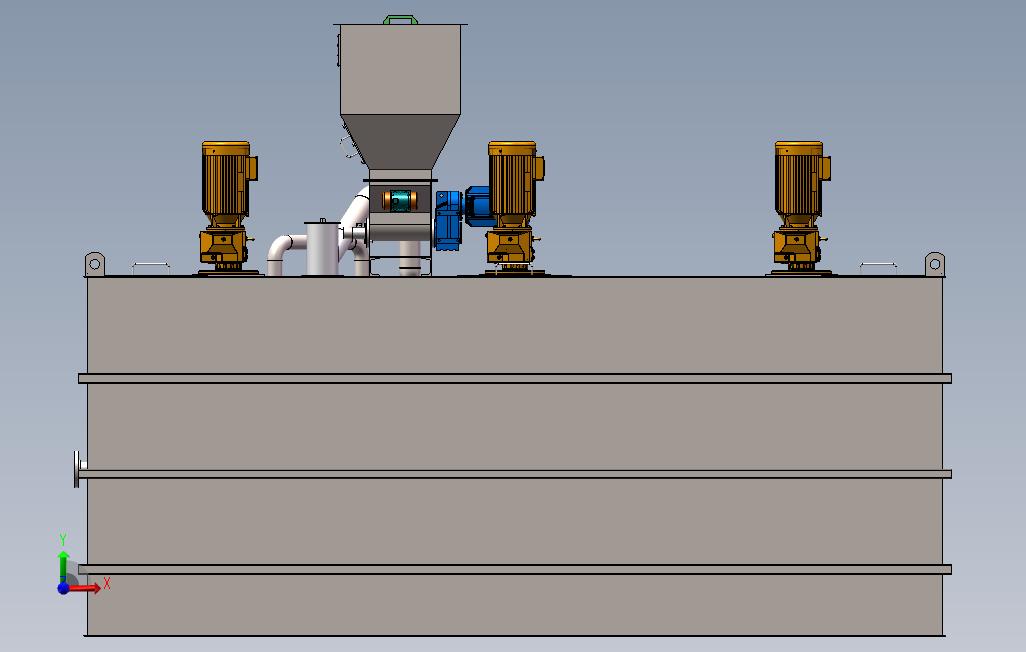

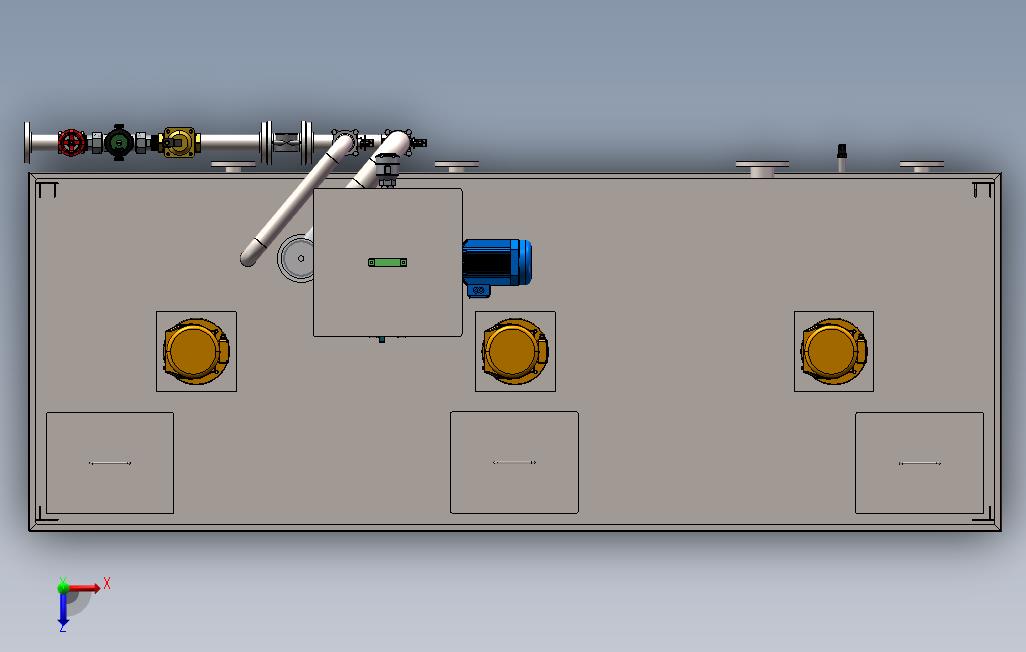

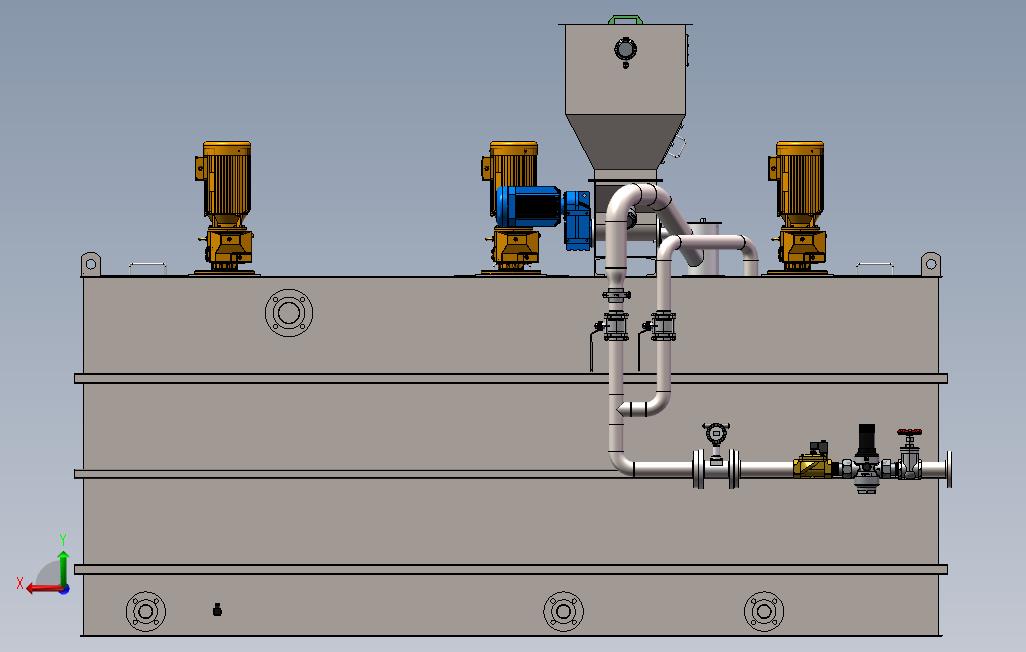

平面图

3D视图

文件列表

#	文件名称	文件大小
1	45deg lr metric elbow.sldprt	292.14K
2	6000L干粉机.SLDASM	9.80M
3	6000L干粉机给水管.SLDASM	5.87M
4	6000L箱体.SLDPRT	1.14M
5	8000L箱体.SLDPRT	848.38K
6	80L料仓.SLDPRT	1.75M
7	90deg lr inch elbow.sldprt	391.14K
8	B式振动电机F型YZU-4-2B.sldprt	5.42M
9	GF37减速机GF37／i-YE2-80.sldprt	1.89M
10	MV搅拌轴.SLDPRT	110.37K
11	MV联轴器.SLDPRT	80.15K
12	pipe.sldprt	417.50K
13	Pipe_1-8000L干粉机.sldasm	5.92M
14	reducer.sldprt	621.65K
15	RF57-Y2.2-4P-8-M5-Ⅱ.SLDASM.SLDPRT	6.42M
16	slip on weld flange.sldprt	342.01K
17	straight tee inch.sldprt	180.94K
18	一字型阻旋料位开关_XFL-ZX-100MM.sldprt	471.11K
19	凸面对焊法兰.sldprt	1.00M
20	加热器.SLDPRT	99.32K
21	压力变送器.sldprt	236.51K
22	威纶触摸屏MT8101iE.SLDPRT	2.37M
23	快装接头DN50.sldprt	1.77M
24	手动闸阀DN50.SLDPRT	851.69K
25	手孔盖.SLDPRT	87.46K
26	把手.sldprt	171.45K
27	控制柜800x300x1000.SLDPRT	109.13K
28	搅拌器.SLDASM	3.36M
29	斜三通.SLDPRT	100.26K
30	气动真空上料机.SLDPRT	5.95M
31	涡街流量计.SLDPRT	532.44K
32	焊式球阀DN50.SLDPRT	953.55K
33	电控箱800x300x1000.SLDASM	891.43K
34	电磁阀DN50.sldprt	900.35K
35	短形直通式内丝WHSO32A.sldprt	78.82K
36	螺旋给料机-6000.SLDASM	942.99K
37	螺旋给料机.SLDASM	2.50M
38	螺旋给料机TG-002.SLDPRT	720.42K
39	观察孔盖板.SLDPRT	73.02K
40	霍尼韦尔减压阀DN50.sldprt	6.68M

此图纸下载需要150金币

立即下载

发布者

想象之中

创作: 2494

粉丝: 181

加入时间：2020-01-13

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：70.18M

所需金币：150

上传时间：2021-09-11 02:09:28

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

三箱式泡药机

絮凝剂制备装置

图纸简介

本设备是三槽式PAM自动泡药机搅拌机、进水管路、排污管路、电控箱、液位计等组合而成。当通电运行时，通过人工加料到漏斗，把粉料或者浓缩液按照一定的浓度配制，螺旋输送到第一个溶解槽中，同时开启进水管路，加水，溢流到中间熟化槽，最后溢流到第三个储存槽，当储存到一定高度，高液位报警，电源关闭，多余的储存液通过溢流排污管道流走。
