30T反铲液压单斗挖掘机行走装置设计（17张CAD+说明书）（ID:2337915）
0.png)
0.png)
0.png)
0.png)
0.png)

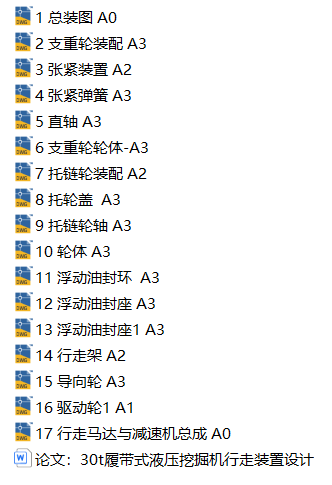

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17512102067630.zip | 5.06M |
| 2 | 10轮体A3.dwg | 65.31K |
| 3 | 11浮动油封环A3.dwg | 51.90K |
| 4 | 12浮动油封座A3.dwg | 78.94K |
| 5 | 13浮动油封座1A3.dwg | 68.41K |

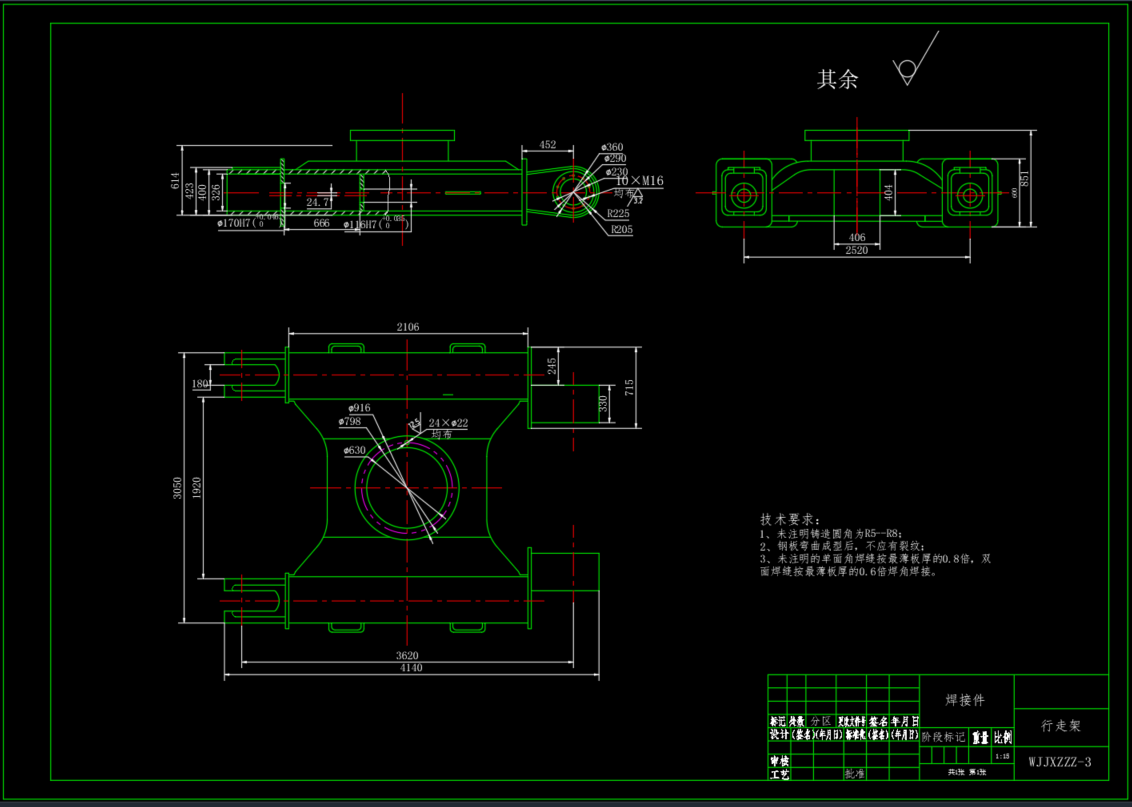

| 6 | 14行走架A2.dwg | 83.29K |

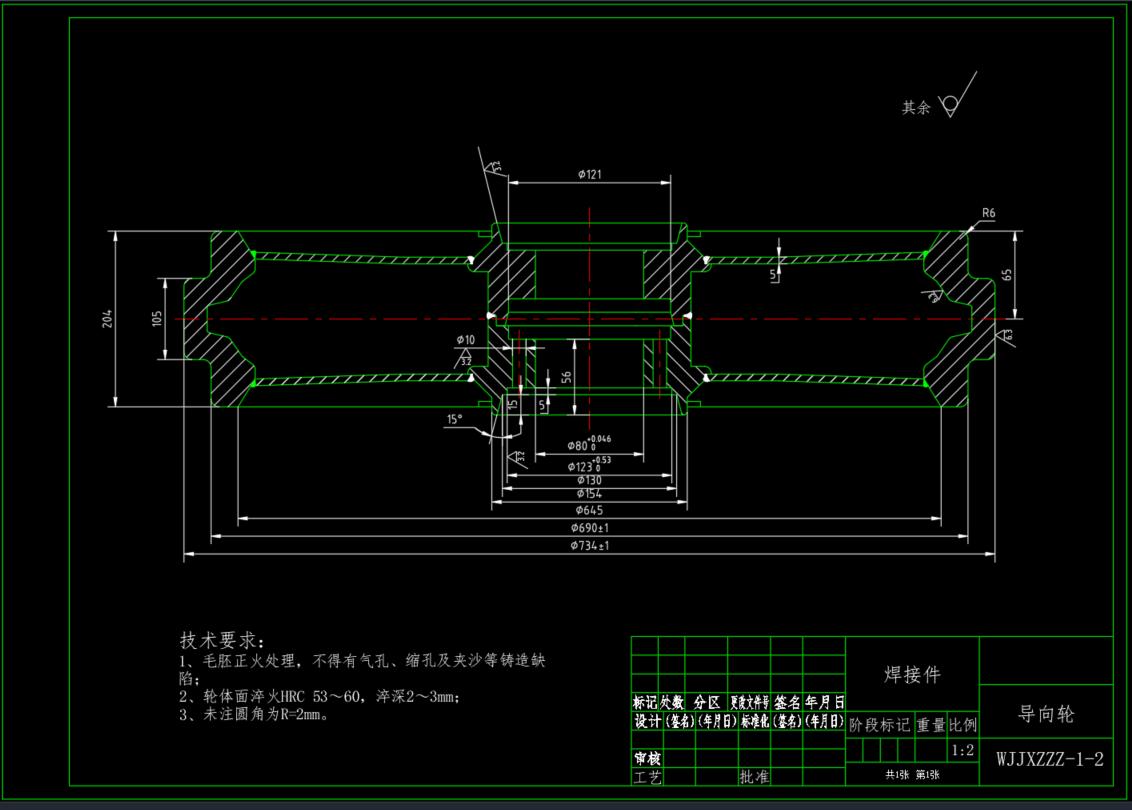

| 7 | 15导向轮A3.dwg | 76.44K |

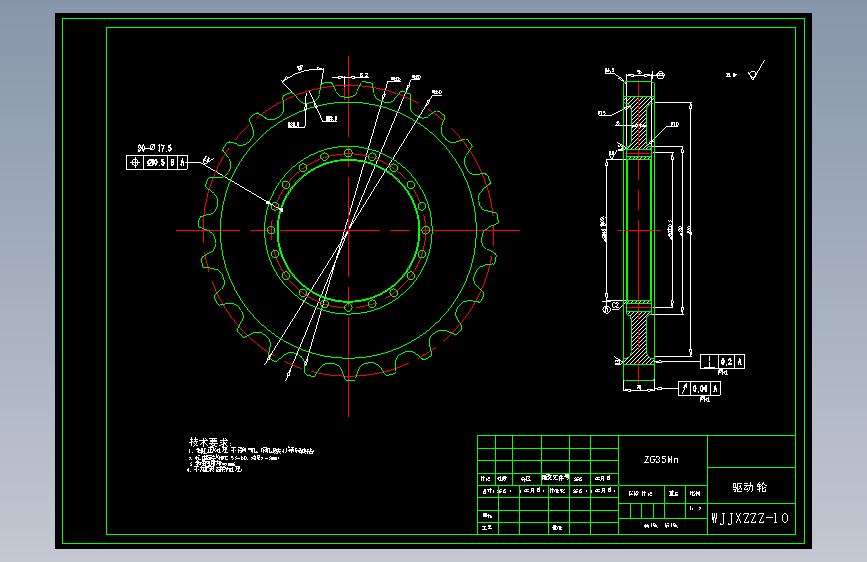

| 8 | 16驱动轮1A1.dwg | 148.52K |

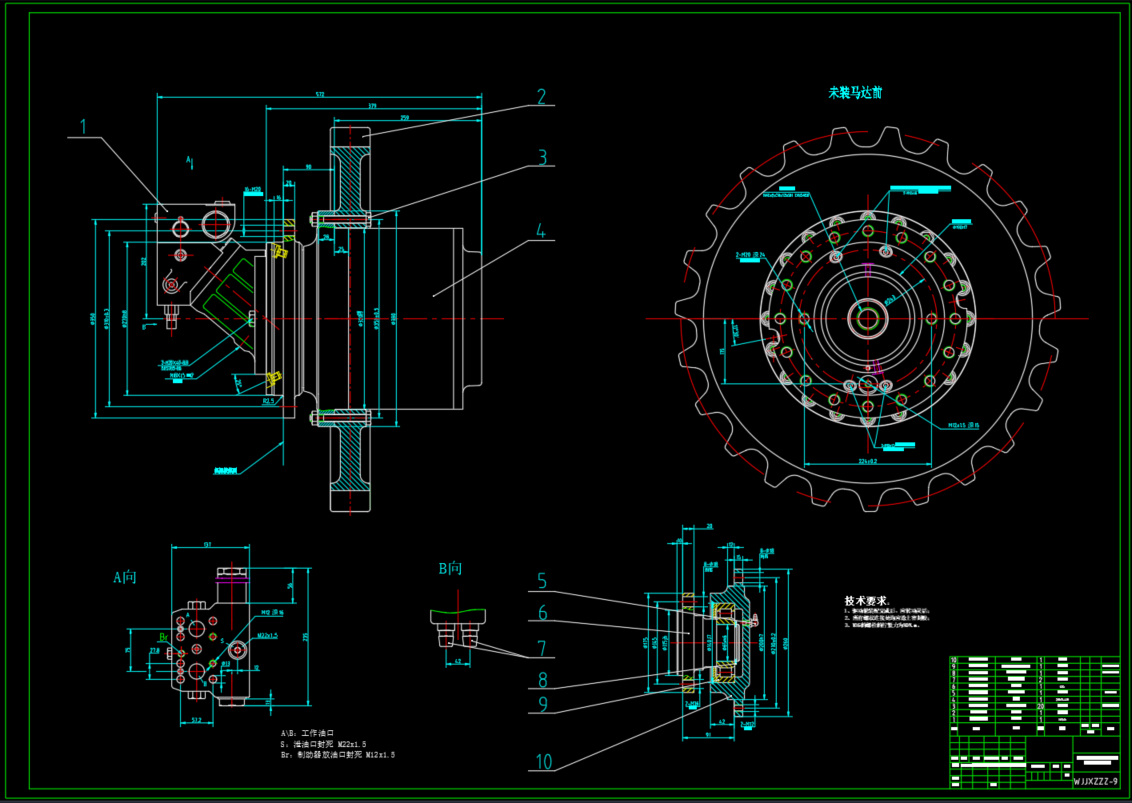

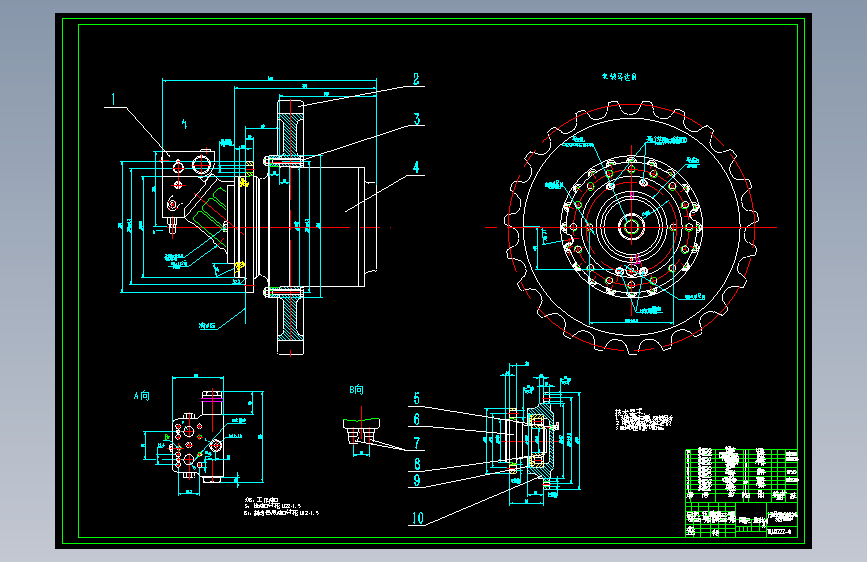

| 9 | 17行走马达与减速机总成A0.dwg | 459.53K |

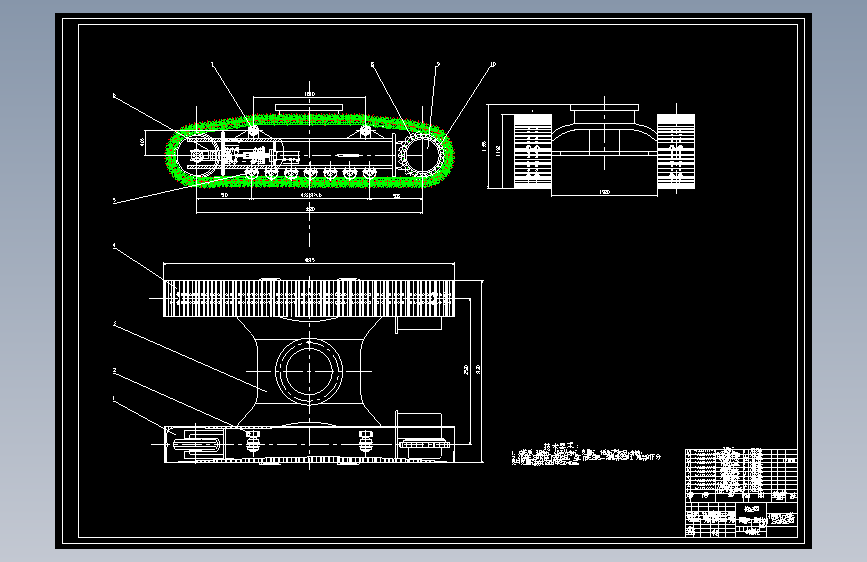

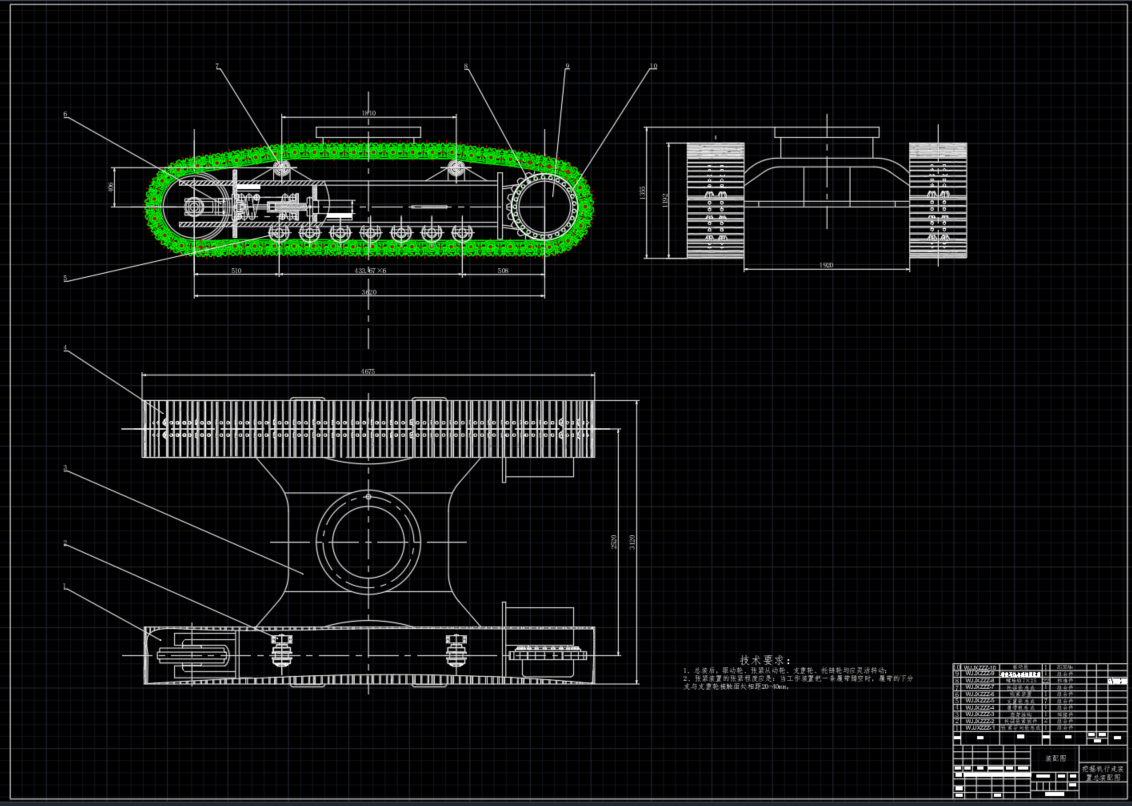

| 10 | 1总装图A0.dwg | 315.82K |

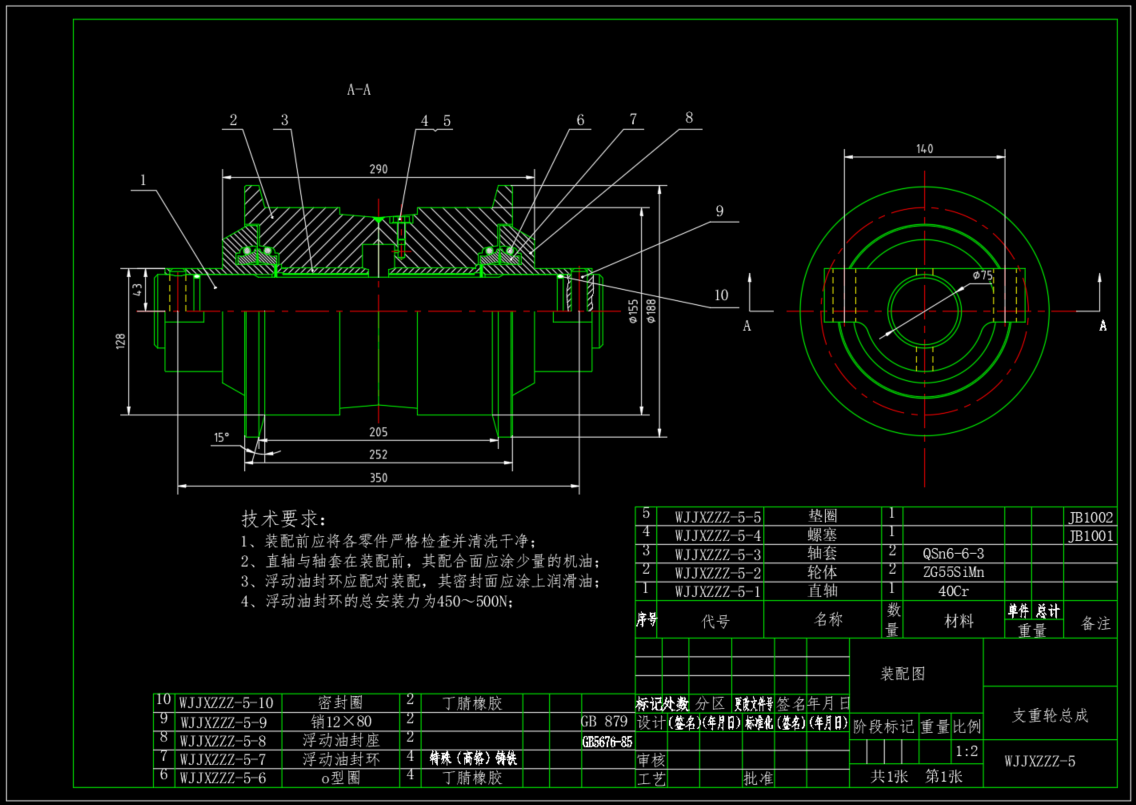

| 11 | 2支重轮装配A3.dwg | 107.88K |

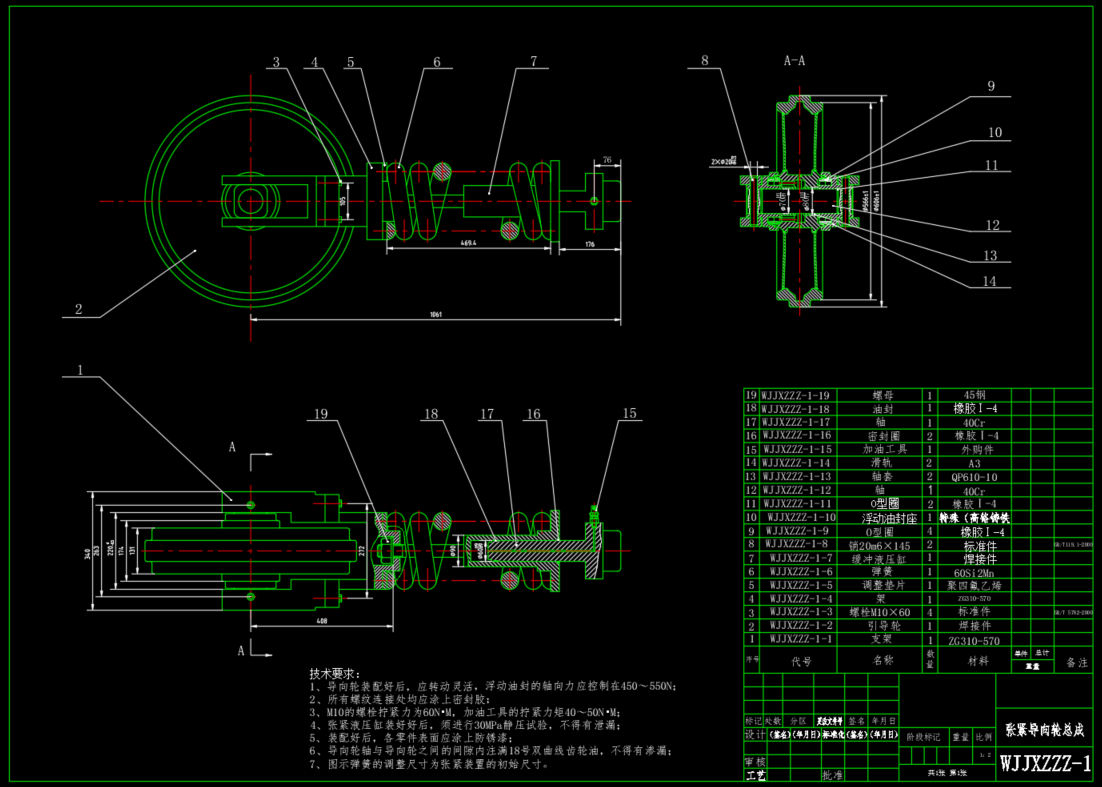

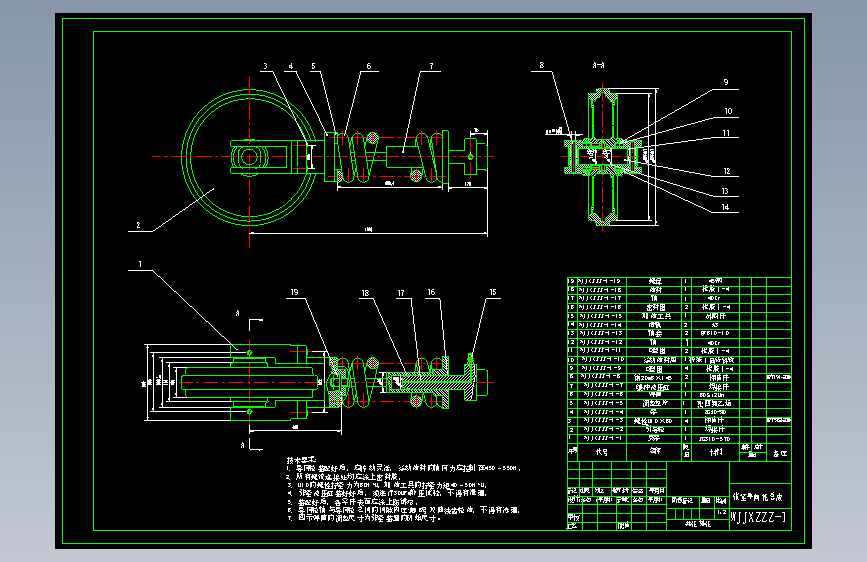

| 12 | 3张紧装置A2.dwg | 172.71K |
| 13 | 4张紧弹簧A3.dwg | 65.80K |

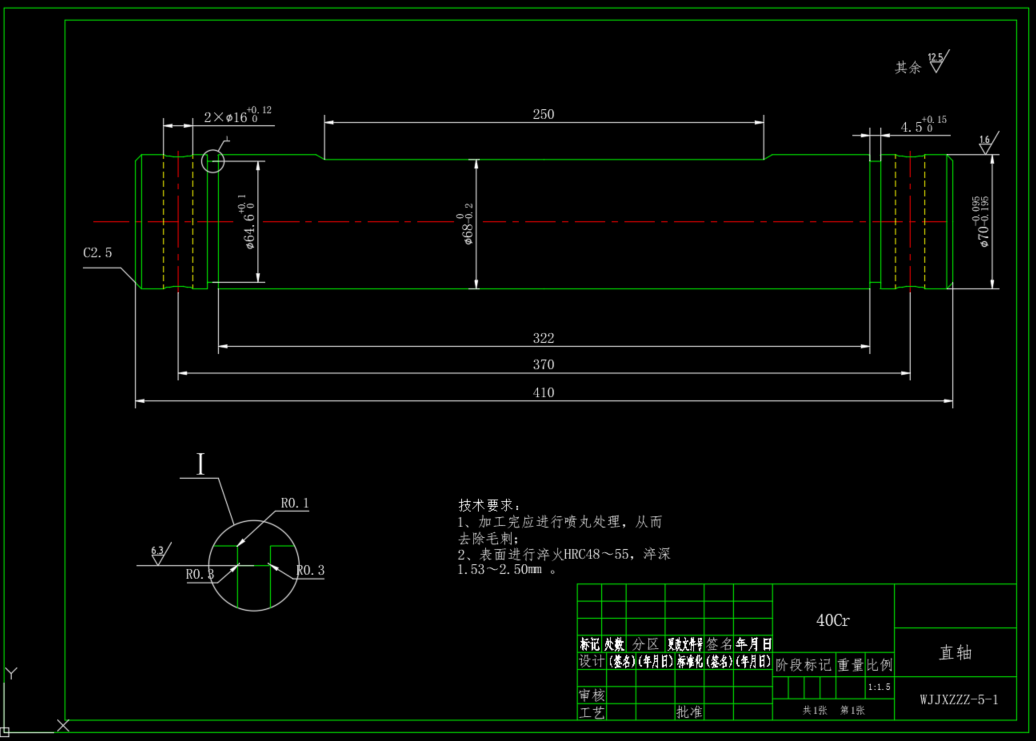

| 14 | 5直轴A3.dwg | 79.09K |

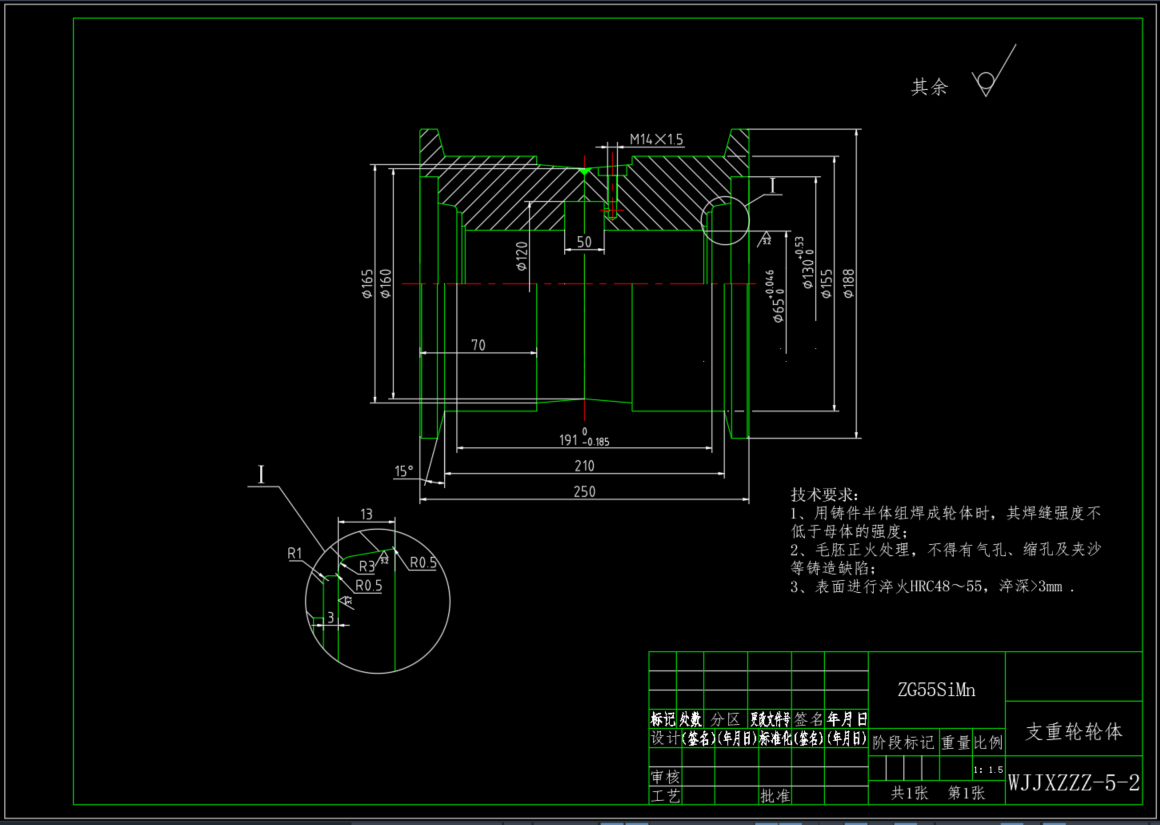

| 15 | 6支重轮轮体-A3.dwg | 78.15K |

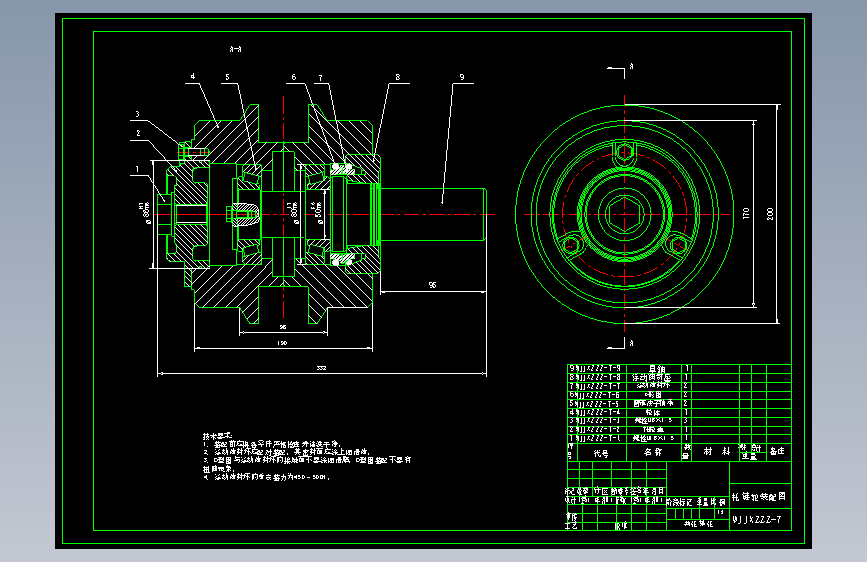

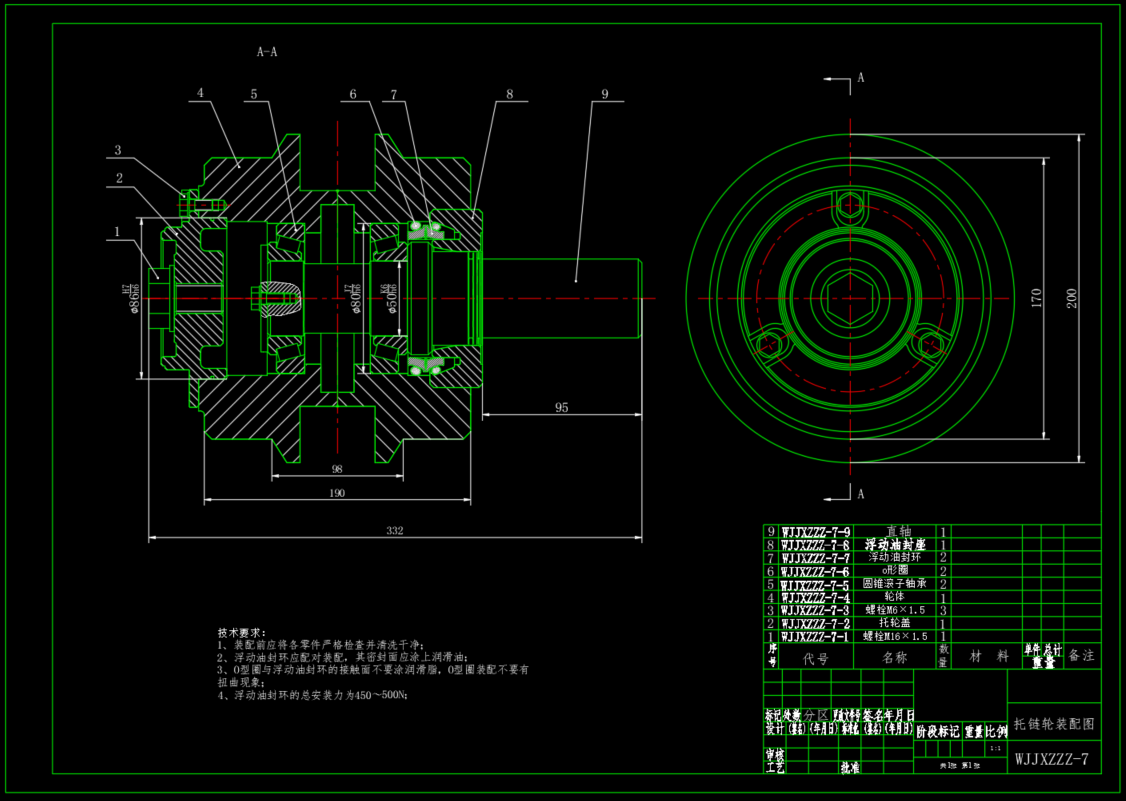

| 16 | 7托链轮装配A2.dwg | 166.72K |

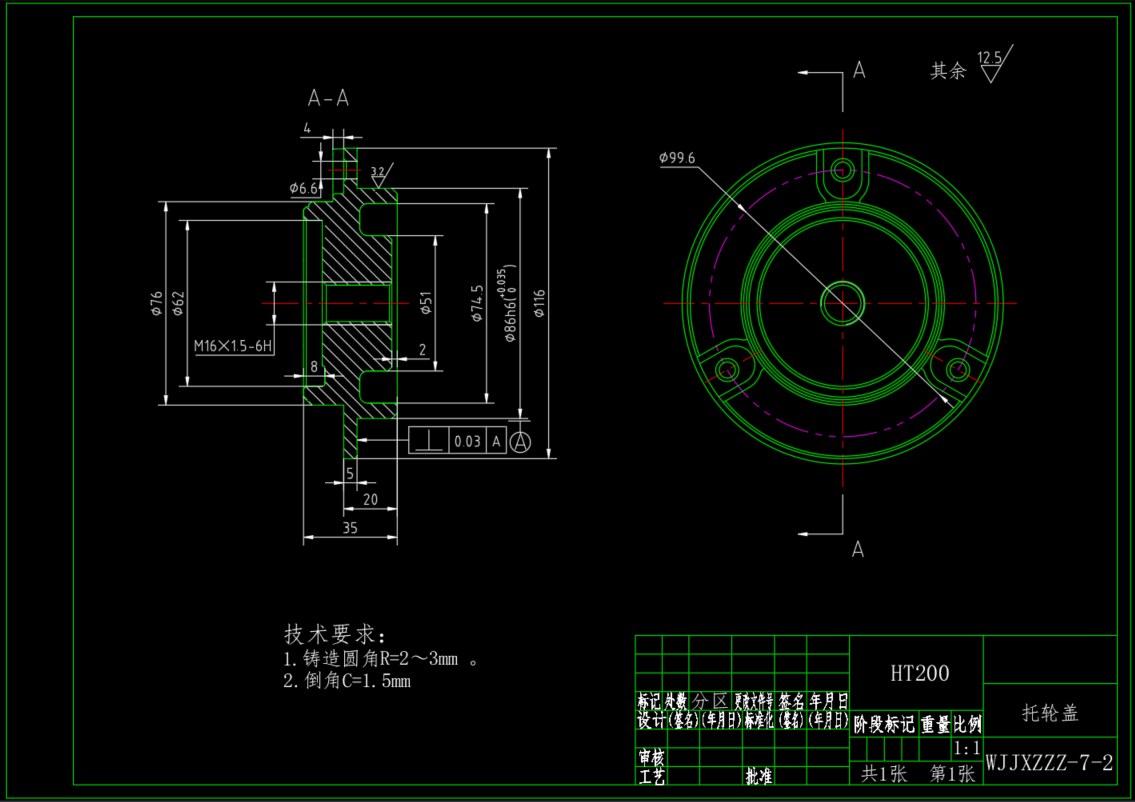

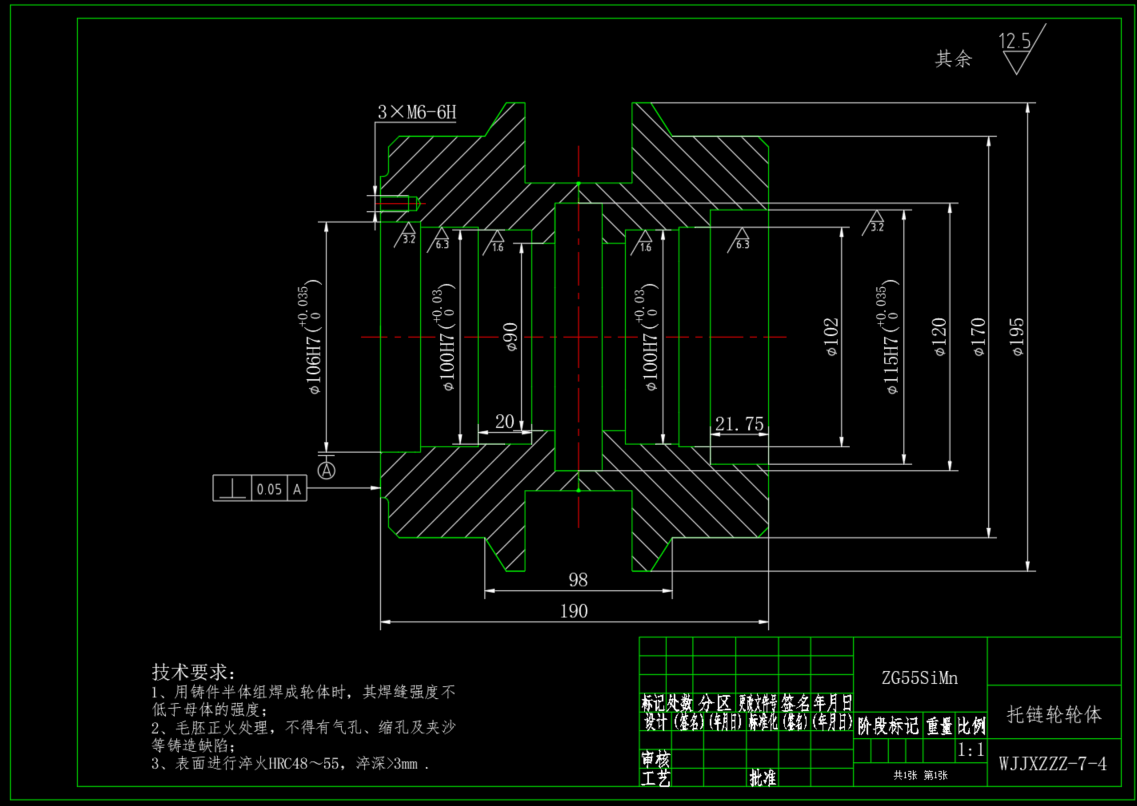

| 17 | 8托轮盖A3.dwg | 104.19K |
| 18 | 9托链轮轴A3.dwg | 53.87K |

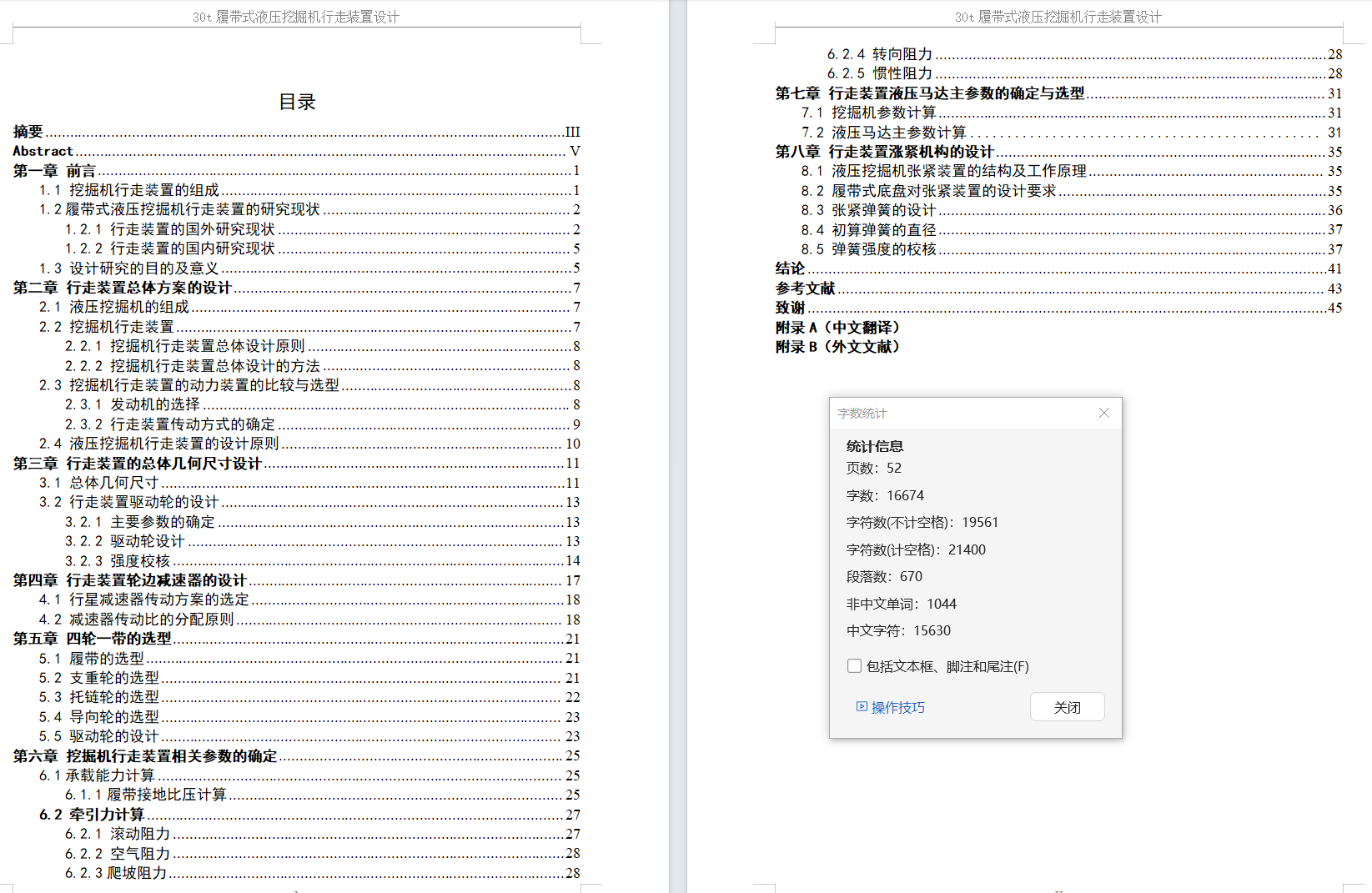

| 19 | 论文：30t履带式液压挖掘机行走装置设计.doc | 1.68M |
| 20 | 1.png | 460.39K |
| 21 | 10.png | 141.59K |
| 22 | 11.png | 266.79K |
| 23 | 12.png | 230.80K |
| 24 | 13.png | 37.98K |
| 25 | 2.png | 225.95K |
| 26 | 3.png | 270.38K |
| 27 | 4.png | 83.90K |
| 28 | 5.png | 133.36K |
| 29 | 6.png | 252.88K |
| 30 | 7.png | 173.85K |
| 31 | 8.png | 149.19K |
| 32 | 9.png | 134.28K |
此图纸下载需要2000金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 684
粉丝: 69
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：5.18M
所需金币：2000
上传时间：2025-06-29 23:16:54
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
30T反铲液压单斗挖掘机行走装置设计，包含二维CAD总装配图，行走马达与减速器总成，行走架，导向轮，驱动轮，轮体，支重轮装配，张紧装置，直轴等17张图纸，包含设计计算书。本次设计的参考机型（即样机）为PC300-8M0，工作质量为32000kg，最小离地间隙 490mm 履带接地长度 3620mm 履带长度 4525mm 轨距 2535mm 总宽度 3120mm 履带宽度 3120mm 履带板宽度 600mm
