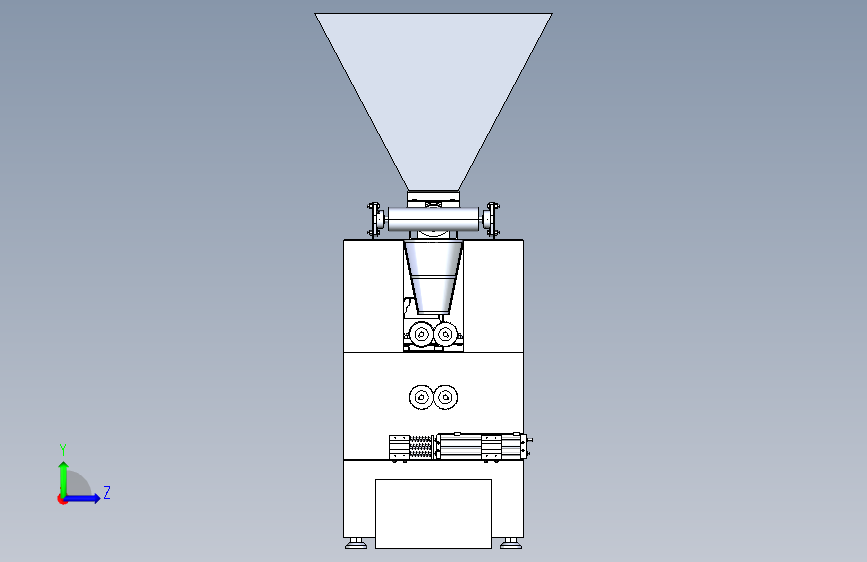

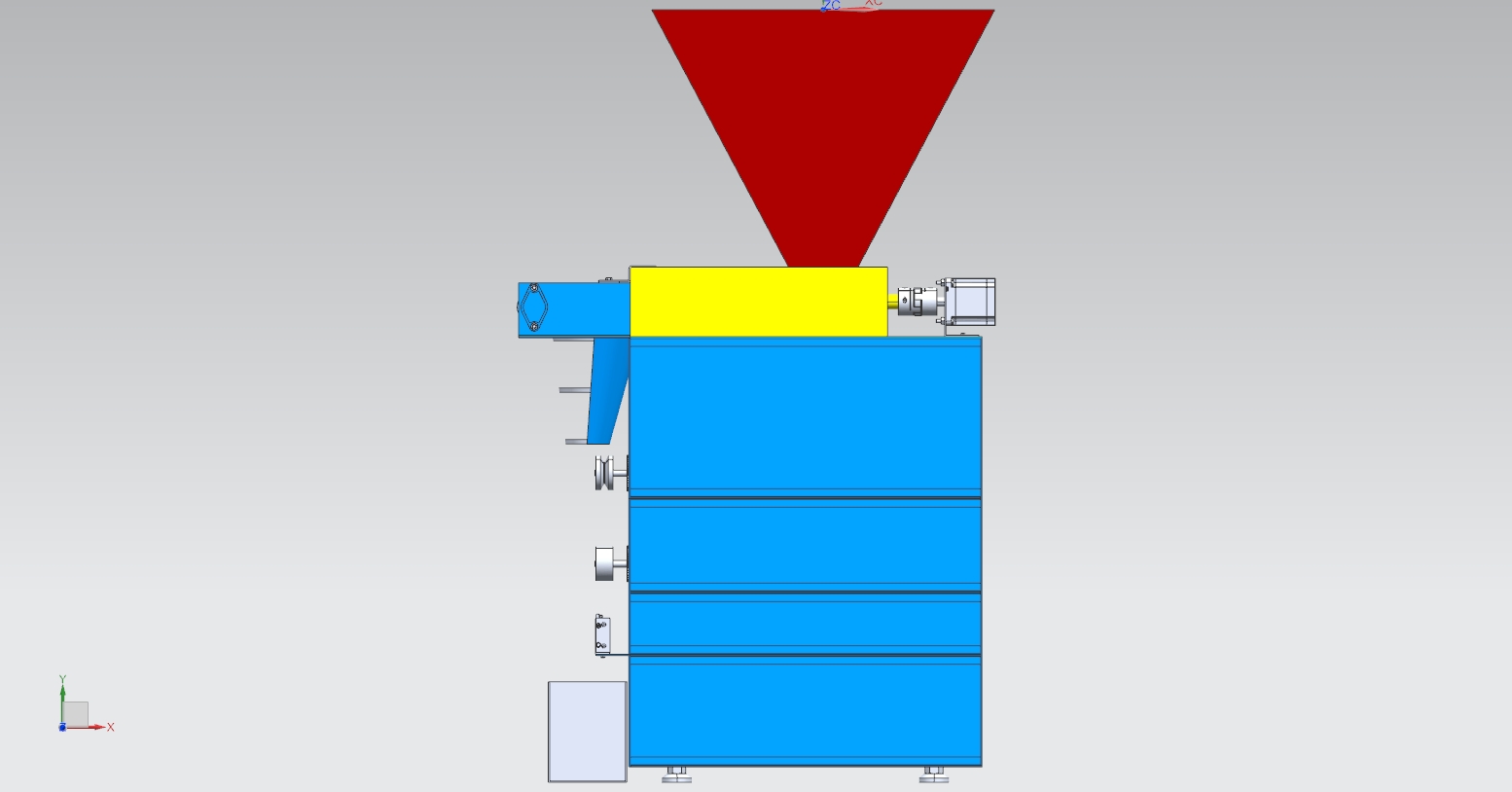

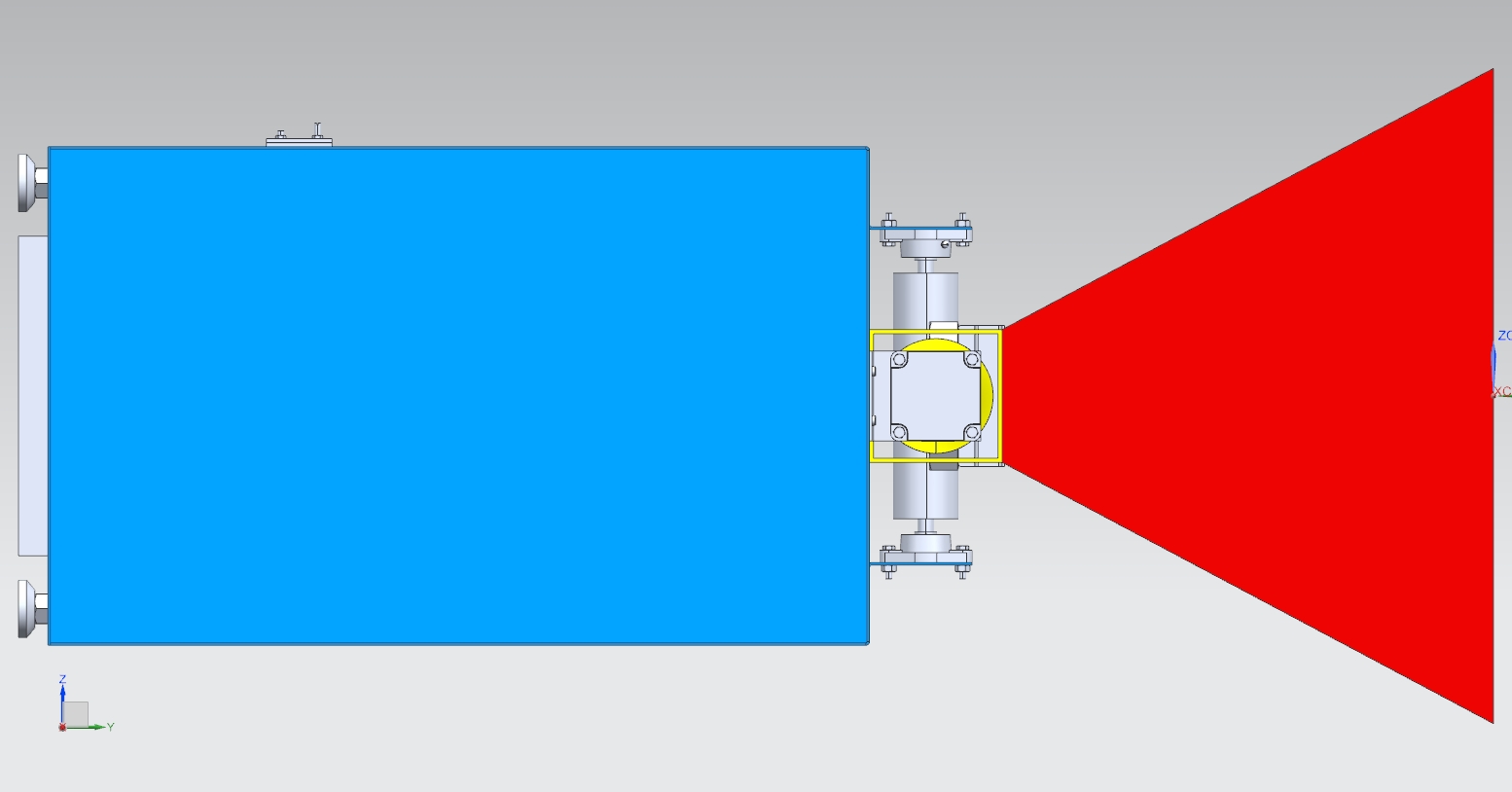

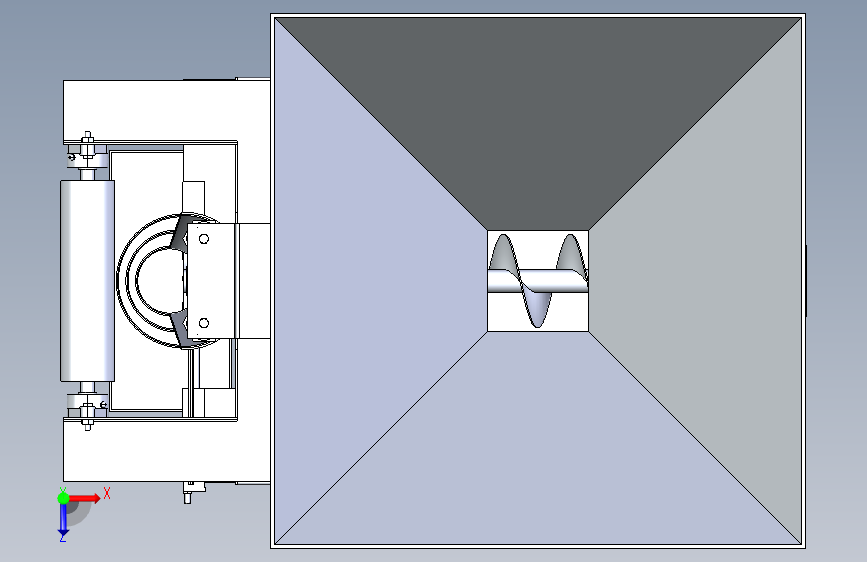

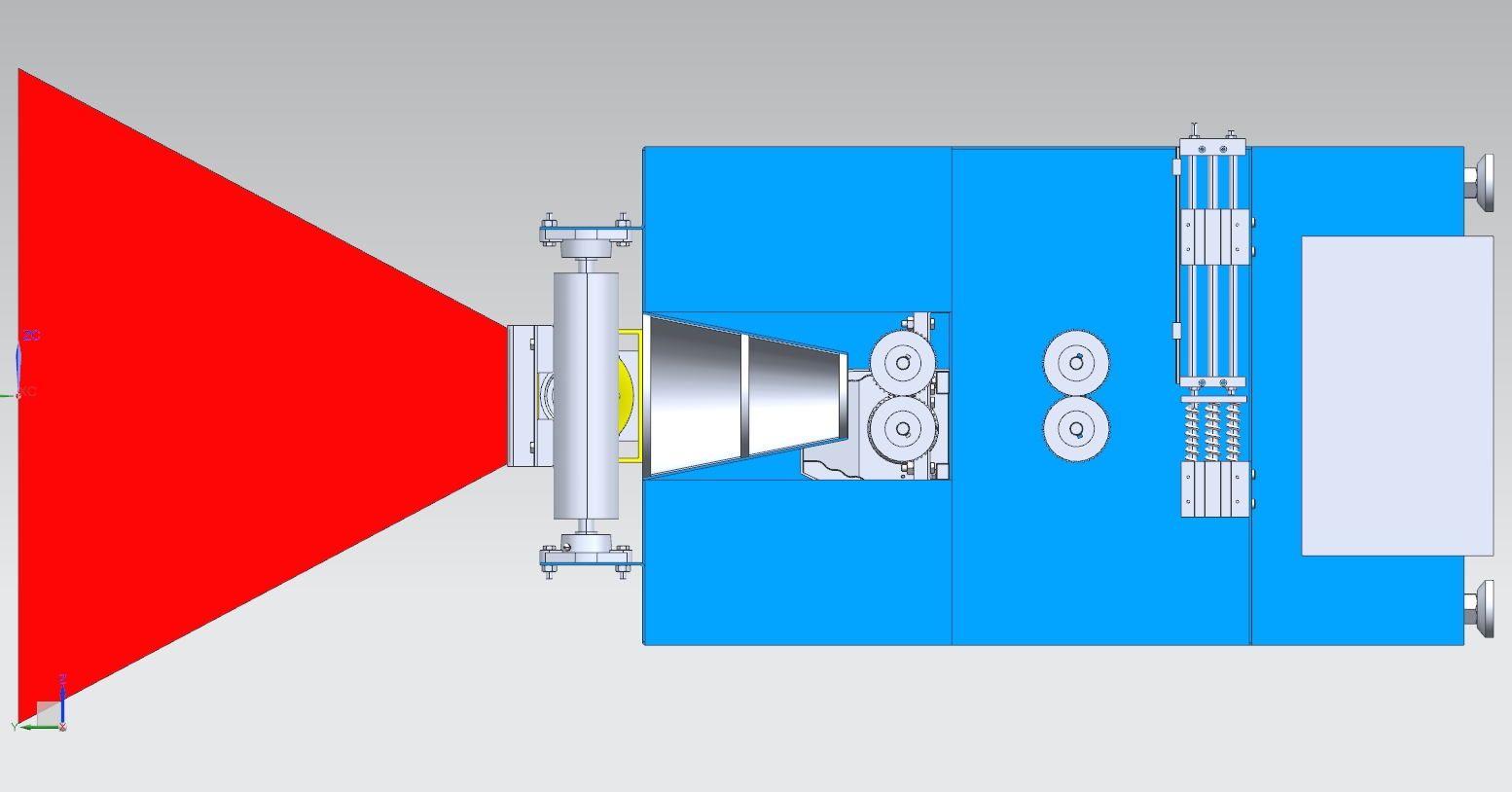

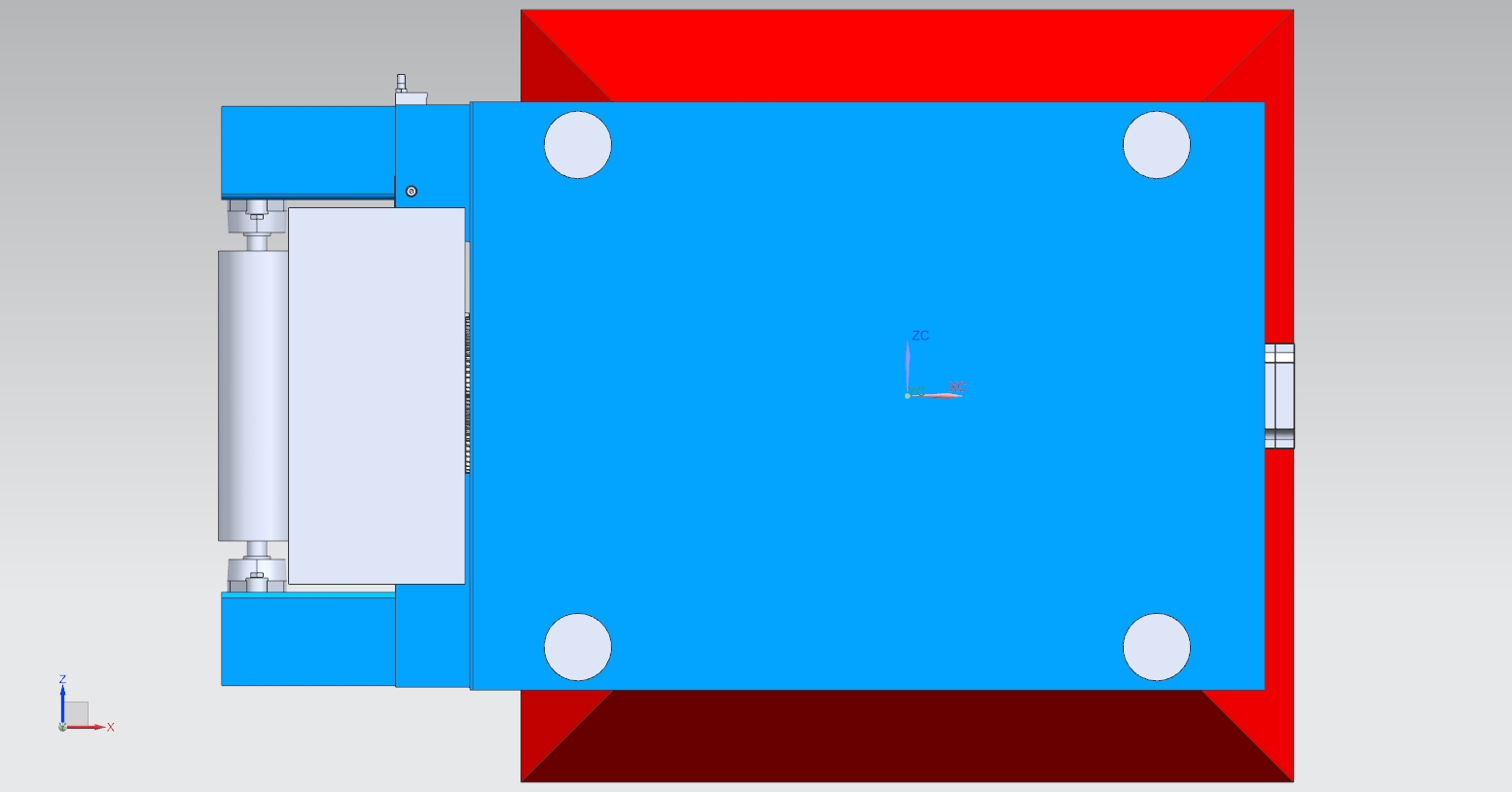

UG 饲料制作机（ID:2342916）

机械设备 / 非标机械 / UG 饲料制作机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1751355724101.zip	15.60M
2	110系列两相混合式步进电机[110HS12Z]_110HS12Z.prt	1.56M
3	circlipsforshaft--typealargegb_PreviewCfg.prt	85.39K
4	CY1L6-10缸体_B10.prt	92.21K
5	CY1L6-10缸桶_A10-200.prt	274.32K
6	GB╱T7810-2017[带立式座轴承UCPUCP204]_UCP204.prt	317.02K
7	GB╱T7810-2017[带立式座轴承UCPUCP207]_UCP207.prt	333.85K
8	GB╱T7810-2017[带立式座轴承UELPUELP203]_UELP203.prt	348.32K
9	GB╱T7810-2017[带菱形座轴承UCFLUUCFLU204]_UCFLU204.prt	183.96K
10	hexheadbolts-fullthreadgradecgb_PreviewCfg.prt	84.35K
11	hexlobularsocketheadcapscrews-4.8gb_PreviewCfg.prt	82.10K
12	hexnut-finepitch-stylewasher-gradeabgb_PreviewCfg.prt	221.86K
13	hexnuts1-finepitch-gradesabgb_PreviewCfg.prt	85.19K
14	hexnutsstyle1-gradesabgb_PreviewCfg.prt	84.97K
15	plainparallelkeys_PreviewCfg.prt	78.17K
16	RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_RX57-1.92╱63M╱M1╱R.prt	64.88K
17	RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_RX57斜齿轮减速电机_RX57.prt	349.17K
18	RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_Y2系列电机_63M.prt	653.97K
19	加强筋1.prt	79.08K
20	加强筋2.prt	89.42K
21	加强筋3.prt	93.06K
22	加强筋4.prt	94.01K
23	加强筋5.prt	95.32K
24	加强筋6.prt	100.42K
25	包装纸卷料筒.prt	81.60K
26	圆柱齿轮40×2.prt	300.66K
27	弹簧1.prt	325.63K
28	弹簧2.prt	210.85K
29	弹簧杆.prt	80.00K
30	成型环1.prt	110.79K
31	成型筒.prt	83.52K
32	搅龙轴.prt	1.04M
33	收料箱.prt	70.16K
34	料仓.prt	79.85K
35	梅花型夹持式联轴器[CPPC40-18-18]_CPPC40-18-18.prt	775.90K
36	梅花型夹持式联轴器[CPPC40-20-22]_CPPC40-20-22.prt	476.68K
37	梅花型夹持式联轴器[CPPC65-22-35]_CPPC65-22-35.prt	467.53K
38	气缸热封板装配体_CY1L10H-200.prt	64.08K
39	滚轮_RGST-20-4-3-M23.prt	93.18K
40	热封板.prt	75.39K
41	热封轮_RGST-20-4-3-M23.prt	79.11K
42	电机支板.prt	88.52K
43	电机支架2.prt	88.61K
44	装配体1.STEP	25.54M
45	装配体_1__step.prt	189.50K
46	设备架体.prt	370.90K
47	轴1.prt	88.84K
48	轴2.prt	88.59K
49	轴3.prt	88.38K
50	轴4.prt	88.49K
51	轴5.prt	83.99K
52	轴承座固定板.prt	80.77K
53	轴承座支架.prt	98.19K
54	轴承座支架2.prt	98.38K
55	输送通道.prt	88.27K
56	重载型地脚[FEC24-130]_FEC24-130.prt	89.82K

此图纸下载需要88金币

立即下载

发布者

一品三维工程师

创作: 270

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt,step

文件大小：15.97M

所需金币：88

上传时间：2025-07-01 15:42:07

是否可编辑：可修改，包括参数

版本：STEP

标签

UG建模

饲料制作机

设计

生产

图纸简介

饲料制作机 UG 建模文字描述组成：由进料、输送挤压、加热、成型切料和控制系统构成。进料系统含料斗与闸门，输送挤压系统由螺杆和机筒组成，加热系统布置于机筒外侧，成型切料系统有模具孔和切刀，控制系统集成面板、PLC 与驱动器。技术要求：螺杆螺距误差 ±0.2mm，硬度 HRC50 - 55；机筒圆柱度误差≤0.05mm；切刀与螺杆转速匹配误差 ±3%；整机噪音＜85dB。设计原理：物料经进料斗，由螺杆推送，机筒加热塑化，从模具孔挤出后被切刀切断成颗粒，PLC 实时调控各部件。用途：适用于养殖场、饲料厂与科研机构，可加工多种畜禽及水产饲料
