铝液分流器三维模型（ID:2343943）

机械设备 / 非标机械 / 铝液分流器三维模型

©原创

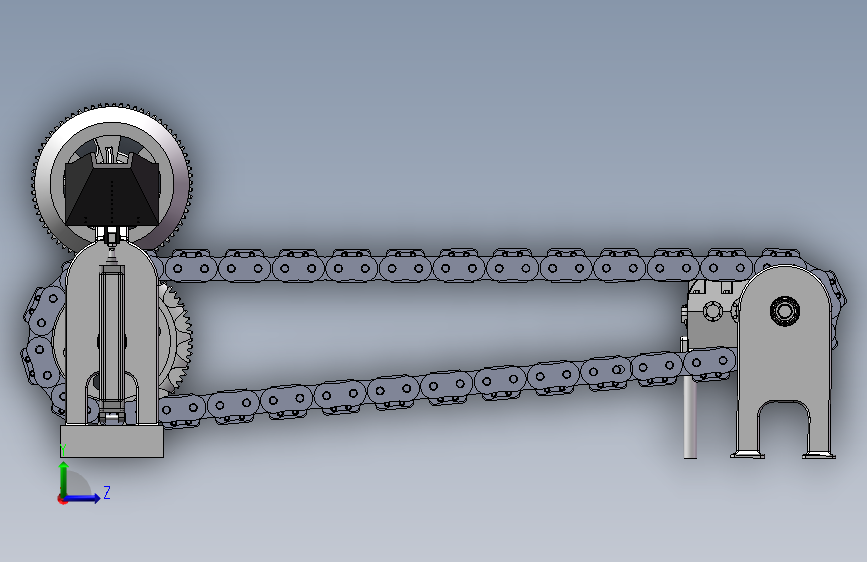

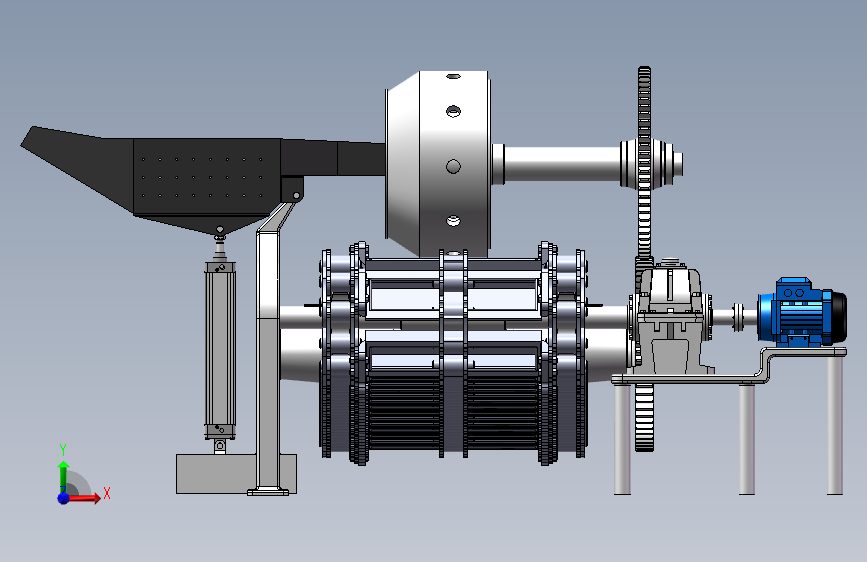

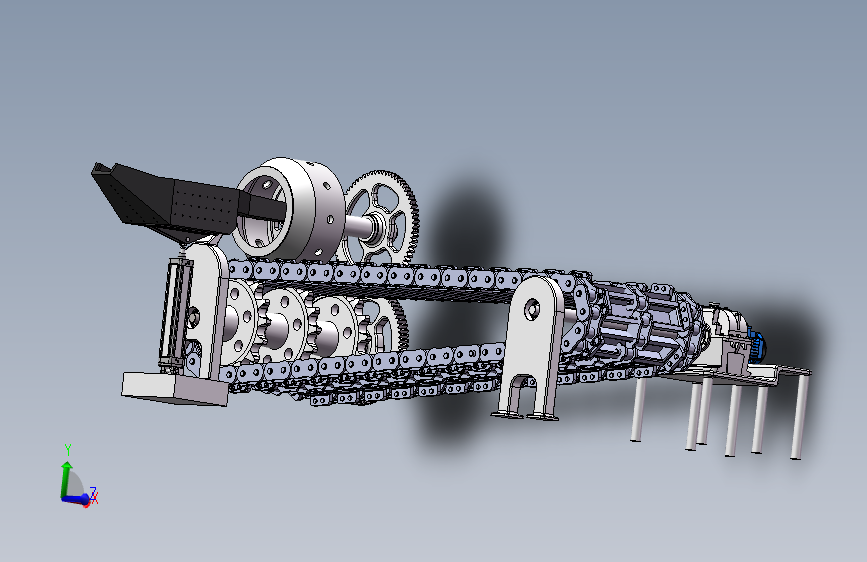

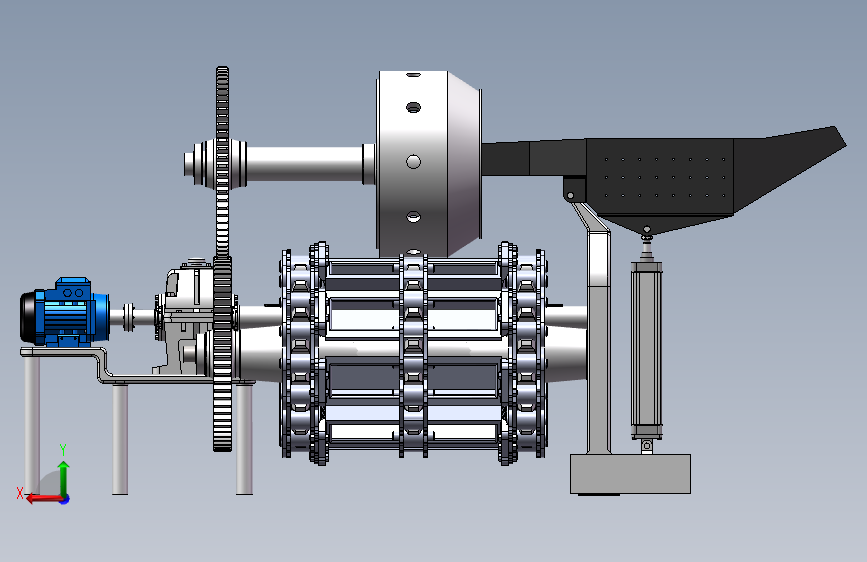

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17513727746241.zip	37.67M
2	GB╱T1096-2003[普通平键A型键25×14×160].sldprt	100.95K
3	GB╱T1096-2003[普通平键A型键32×18×100].sldprt	108.57K
4	GB╱T1096-2003[普通平键A型键32×18×200].sldprt	96.30K
5	GB╱T1096-2003[普通平键A型键32×18×360].sldprt	90.89K
6	GB╱T5843-2003[GY型凸缘联轴器YA38×82／YA42×112].sldprt	428.97K
7	IMB3H80-180YE2、YE3通用电机[YE2-132M-4-B3].sldprt	3.76M
8	ZLY两级圆柱齿轮减速机[ZLY224-20-Ⅰ].sldprt	1.87M
9	主动链轮2021.SLDPRT	1.08M
10	主动链轮支腿.SLDPRT	240.70K
11	从动链轮-齿轮-轴套筒SLDPRT.SLDPRT	79.62K
12	从动链轮2021.SLDPRT	2.04M
13	从动链轮分流器支腿.SLDPRT	248.55K
14	从动链轮支腿-.SLDPRT	269.17K
15	从动链轮支腿GB╱T276-2013[深沟球轴承[60000]6414].sldprt	1.01M
16	从动链轮轴-支腿GB╱T894.1-1986[轴用弹性挡圈A型d0≥1070].sldprt	85.96K
17	内链节.SLDPRT	290.08K
18	减速器电机支腿.SLDPRT	212.35K
19	分流器21.SLDPRT	793.13K
20	分流器轴-支腿孔用挡圈GB╱T893-2017[孔用弹性挡圈A型180].sldprt	217.86K
21	分流器轴-齿轮套筒.SLDPRT	82.89K
22	分流器轴挡圈-支腿GB╱T894-2017[轴用弹性挡圈A型d0≥10100].sldprt	106.00K
23	分流器齿轮GB╱T276-2013[深沟球轴承[60000]61826].sldprt	2.93M
24	分流器齿轮GB╱T276-2013[深沟球轴承[60000]61926].sldprt	2.23M
25	分流器齿轮GB╱T276-2013[深沟球轴承[60000]6220].sldprt	1.46M
26	圆柱齿轮70×12-从动链轮.SLDPRT	936.35K
27	圆柱齿轮70×12-分流器.SLDPRT	941.63K
28	外链节.SLDPRT	771.42K
29	装配体.SLDASM	6.57M
30	轴-从动链轮.SLDPRT	207.73K
31	轴-分流器.SLDPRT	168.17K
32	铸模-链节连接螺栓GB╱T5783-2016[六角头螺栓全螺纹M20×70].sldprt	203.95K
33	铸模-链节连接螺母GB╱T6170-2015[1型六角螺母M20].sldprt	138.91K
34	铸模.SLDPRT	197.40K
35	链条.SLDPRT	2.22M
36	链节.SLDASM	136.87K
37	链轮装配.SLDASM	952.22K
38	CA.SLDPRT	583.50K
39	CB.SLDPRT	273.89K
40	CR.SLDPRT	333.00K
41	FA.SLDPRT	567.50K
42	FB.SLDPRT	558.00K
43	LB1.SLDPRT	467.50K
44	LB2.SLDPRT	488.50K
45	SE标准气缸系列[SE125×600-CB].sldasm	480.07K
46	SE标准气缸系列[SE125×600-CB]_CB.SLDPRT	273.30K
47	SE标准气缸系列[SE125×600-CB]_气杆.SLDPRT	150.30K
48	SE标准气缸系列[SE125×600-CB]_气缸.SLDPRT	1.49M
49	气杆.SLDPRT	138.00K
50	气缸-船型槽连接件.SLDPRT	197.47K
51	气缸.SLDPRT	1.49M

此图纸下载需要800金币

立即下载

发布者

感动的玫瑰

创作: 4

粉丝: 0

加入时间：2025-07-01

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：38.57M

所需金币：800

上传时间：2025-07-01 20:26:23

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2021

标签

机械设备

非标机械

冶金设备

铝锭铸造机

铝液分流器

图纸简介

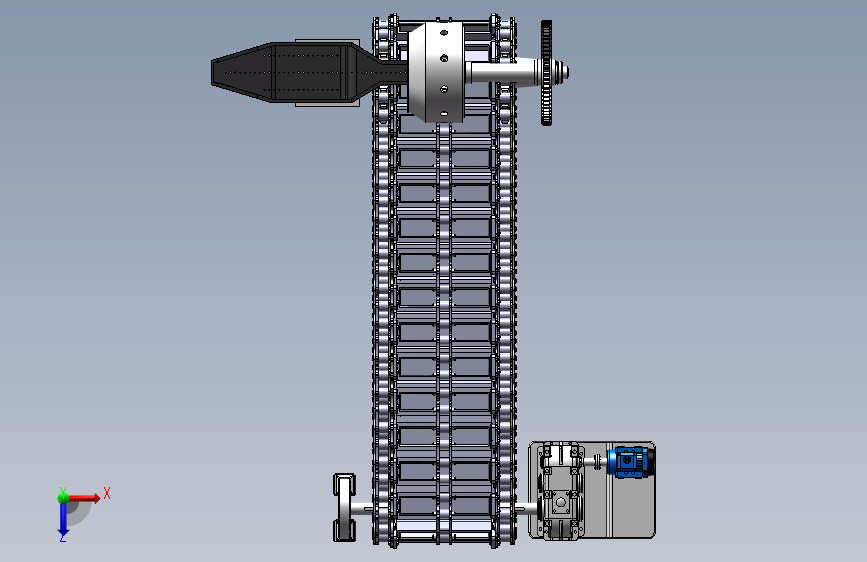

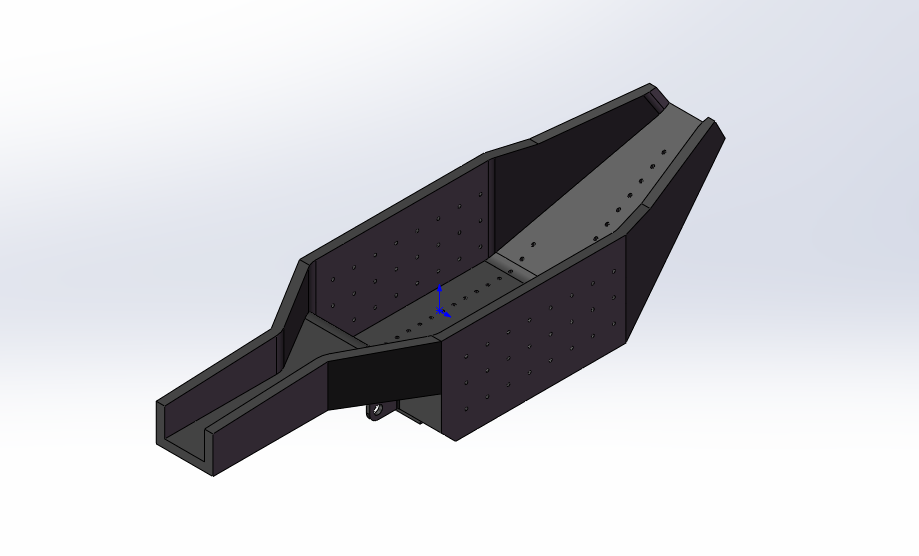

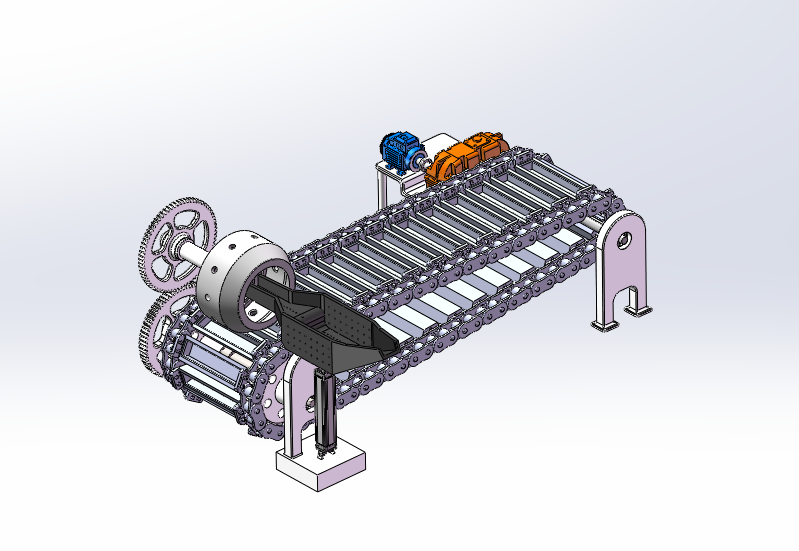

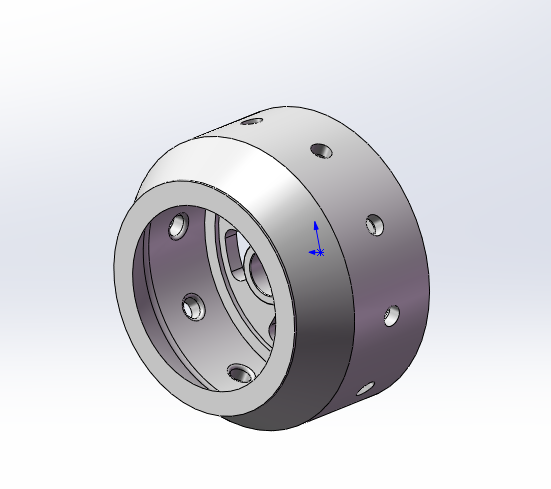

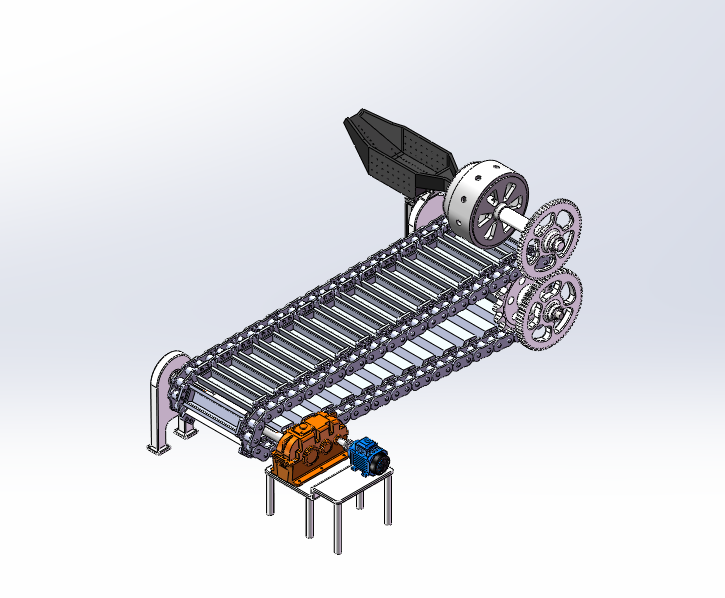

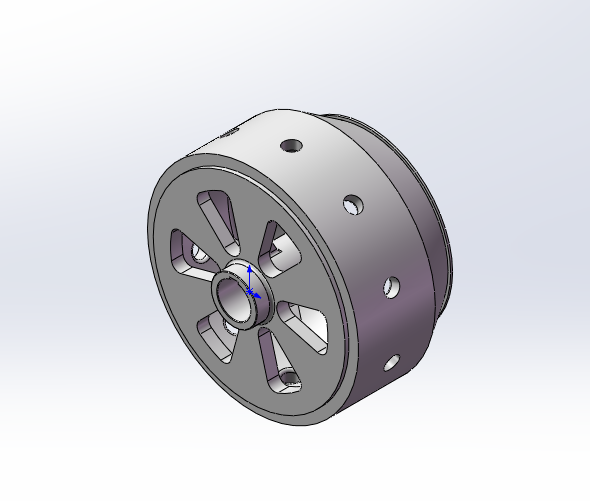

此为16T/h 铝锭铸造机中铝液分流的装配体以及各零件的三维模型和二维图纸铝液由混合炉经溜槽流经船型浇包进入分配器后，由分配器均匀将铝液浇入铸模内腔，模具在铸锭机水槽内匀速移动，通过冷却水循环系统设计，通过打印机构将生产信息刻印在铝锭表面，在铸锭机尾部，由按模机构、敲击脱模机构使得铝锭有序从模具内腔中脱落，并通过接锭装置有规律的把铝锭接送至冷却运输装置，通过冷却运输装置的直接冷却，由翻转机将冷运机尾部铝锭有规律翻转后，经整列装置将单块铝锭排成层。
