基于连杆原理的气缸压紧机构（ID:2381840）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17523765072662.zip | 2.16M |
| 2 | AirTAC节流阀PTL4M5A-MS.SLDPRT | 146.13K |
| 3 | AirTAC薄型气缸SDA25x20SDMSG.SLDASM | 225.88K |
| 4 | GB╱T70.1-2008[内六角圆柱头螺钉M6×20].SLDPRT | 119.54K |
| 5 | GB╱T894.1-1986[轴用弹性挡圈A型d0≤95].SLDPRT | 56.84K |
| 6 | GB╱T95-2002[平垫圈C级6].SLDPRT | 49.73K |
| 7 | JGCK071-000基于薄型气缸的压紧机构.SLDASM | 429.68K |
| 8 | JGCK071-000基于薄型气缸的压紧机构.smg | 115.19K |
| 9 | JGCK071-000基于薄型气缸的压紧机构.STEP | 1.59M |
| 10 | JGCK071-000基于薄型气缸的压紧机构.x_t | 590.35K |
| 11 | JGCK071-001.sldprt | 43.04K |
| 12 | JGCK071-002.sldprt | 36.65K |
| 13 | JGCK071-003.sldprt | 100.56K |
| 14 | JGCK071-004.sldprt | 105.15K |
| 15 | JGCK071-005.sldprt | 93.44K |
| 16 | JGCK071-006.sldprt | 49.10K |
| 17 | JGCK071-007.sldprt | 26.18K |
| 18 | JGCK071-008.sldprt | 100.89K |
| 19 | SDA25x20SDMSG01.sldprt | 82.20K |
| 20 | SDA25x20SDMSG02.sldprt | 25.60K |
| 21 | SDA25x20SDMSG03.sldprt | 34.64K |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 99
粉丝: 7
加入时间：2024-12-15
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：2.21M
所需金币：30
上传时间：2025-07-13 11:15:14
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2018
标签
连杆原理
气缸压紧
图纸简介

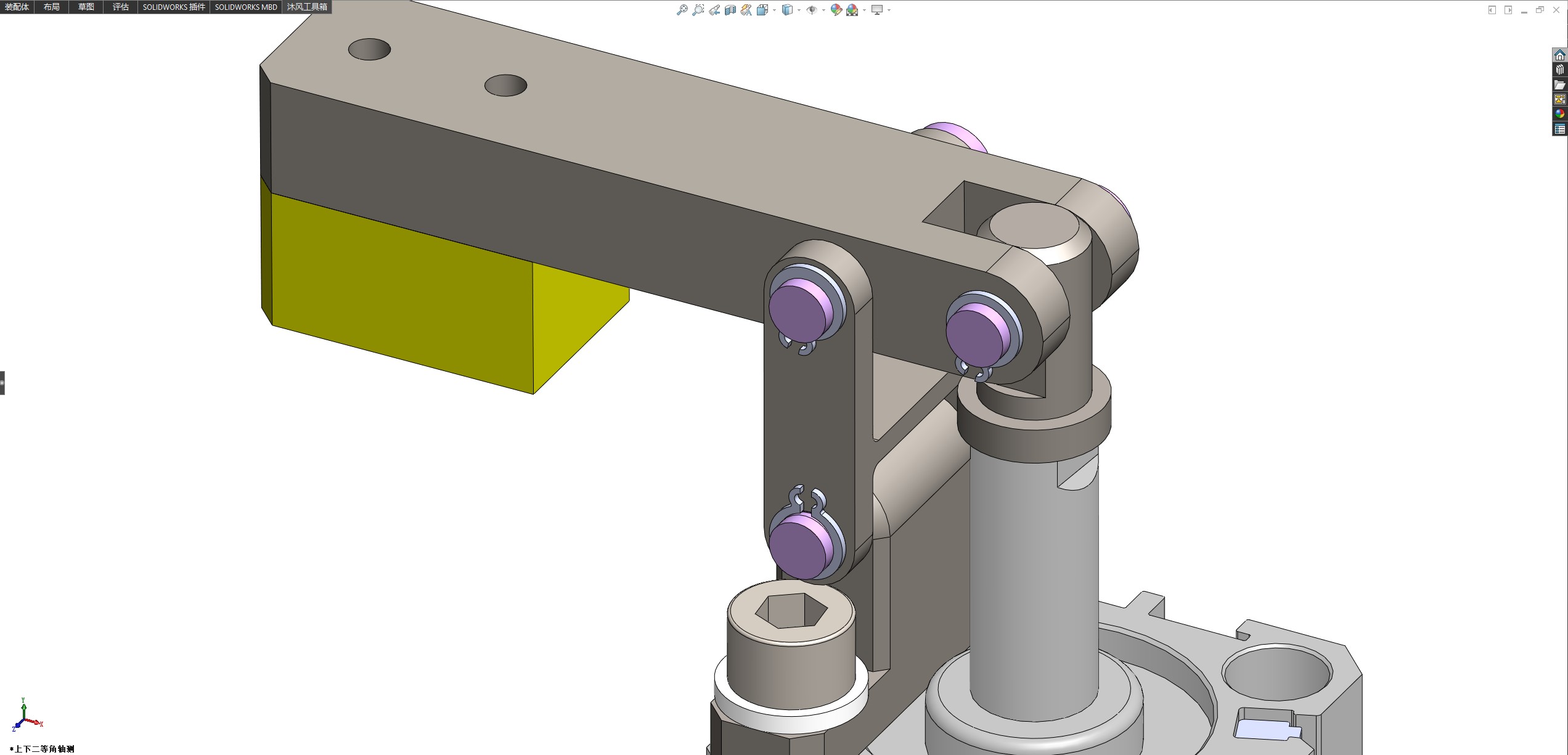

基于连杆原理的气缸压紧机构是一种利用气缸驱动连杆系统，将直线运动转化为压紧力的机械装置。其核心是通过连杆的死点位置或杠杆放大效应，实现快速夹紧、自锁或增力功能。
