轴钻孔组合机床液压系统（CAD+说明书）（ID:2407053）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1753110868101.zip | 3.45M |
| 2 | 1.png | 107.71K |
| 3 | 2.png | 146.06K |
| 4 | 3.png | 161.97K |
| 5 | 4.png | 151.86K |
| 6 | 5.png | 19.87K |
| 7 | 6.png | 29.22K |
| 8 | 7.png | 100.19K |

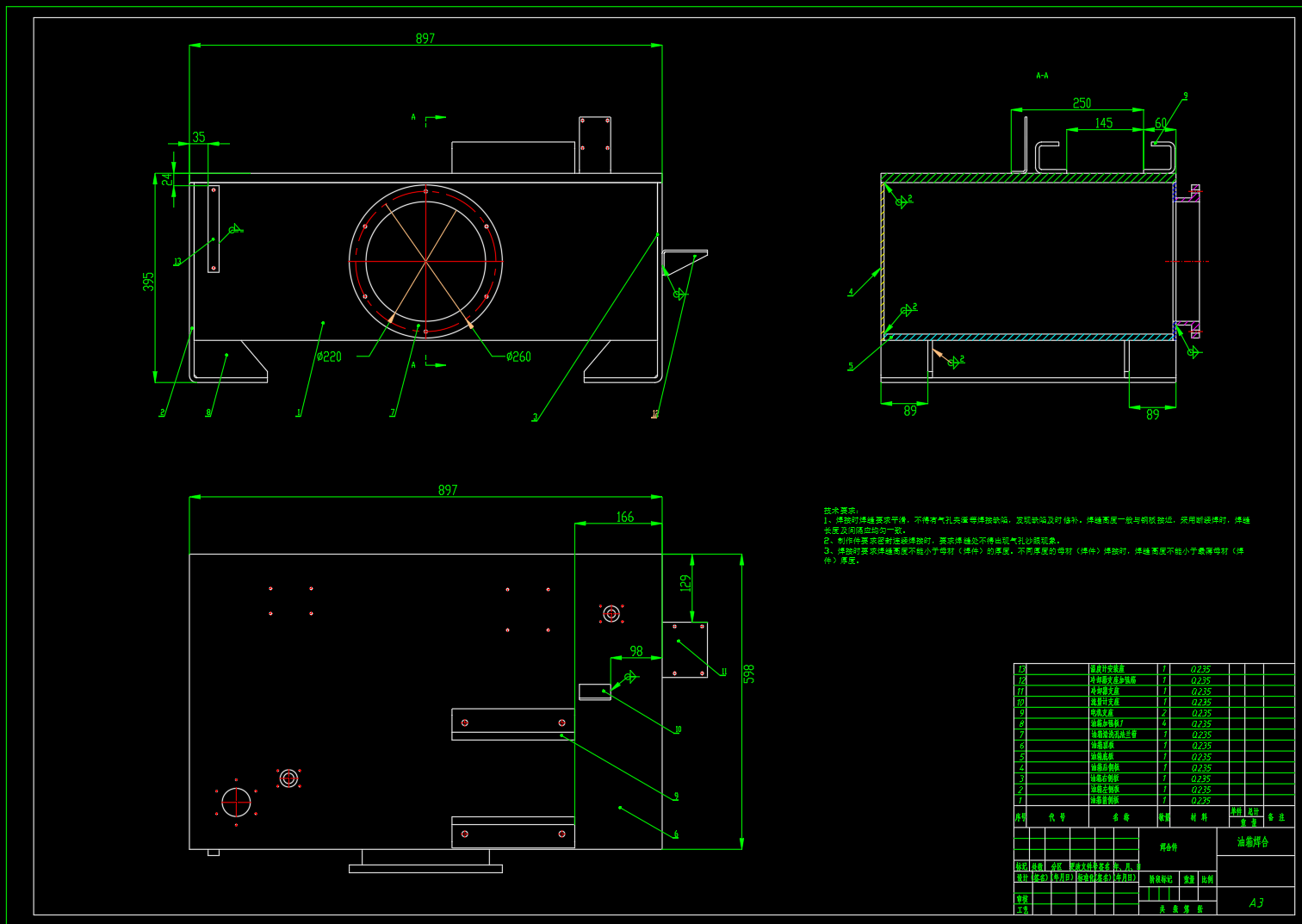

| 9 | 轴钻孔组合机床-油箱焊合-A3.dwg | 80.48K |

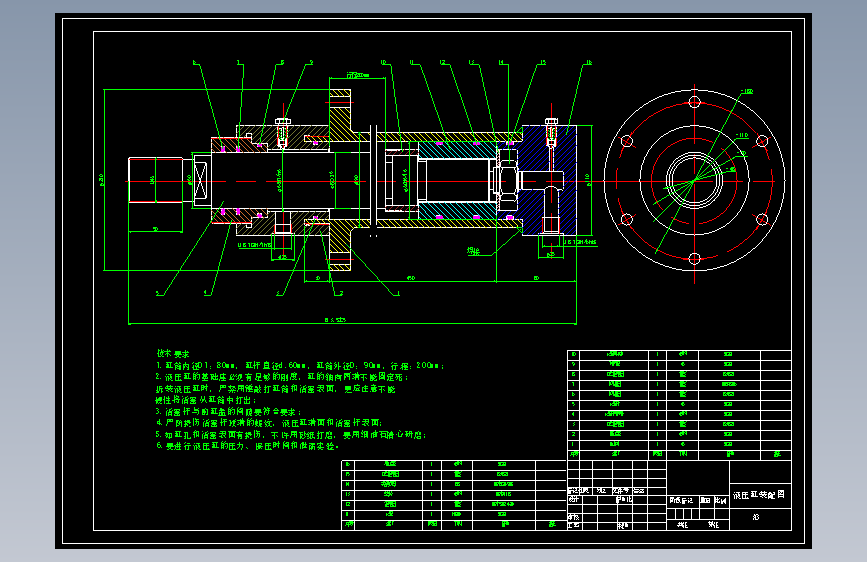

| 10 | 轴钻孔组合机床-油缸装配图-A3.dwg | 711.00K |

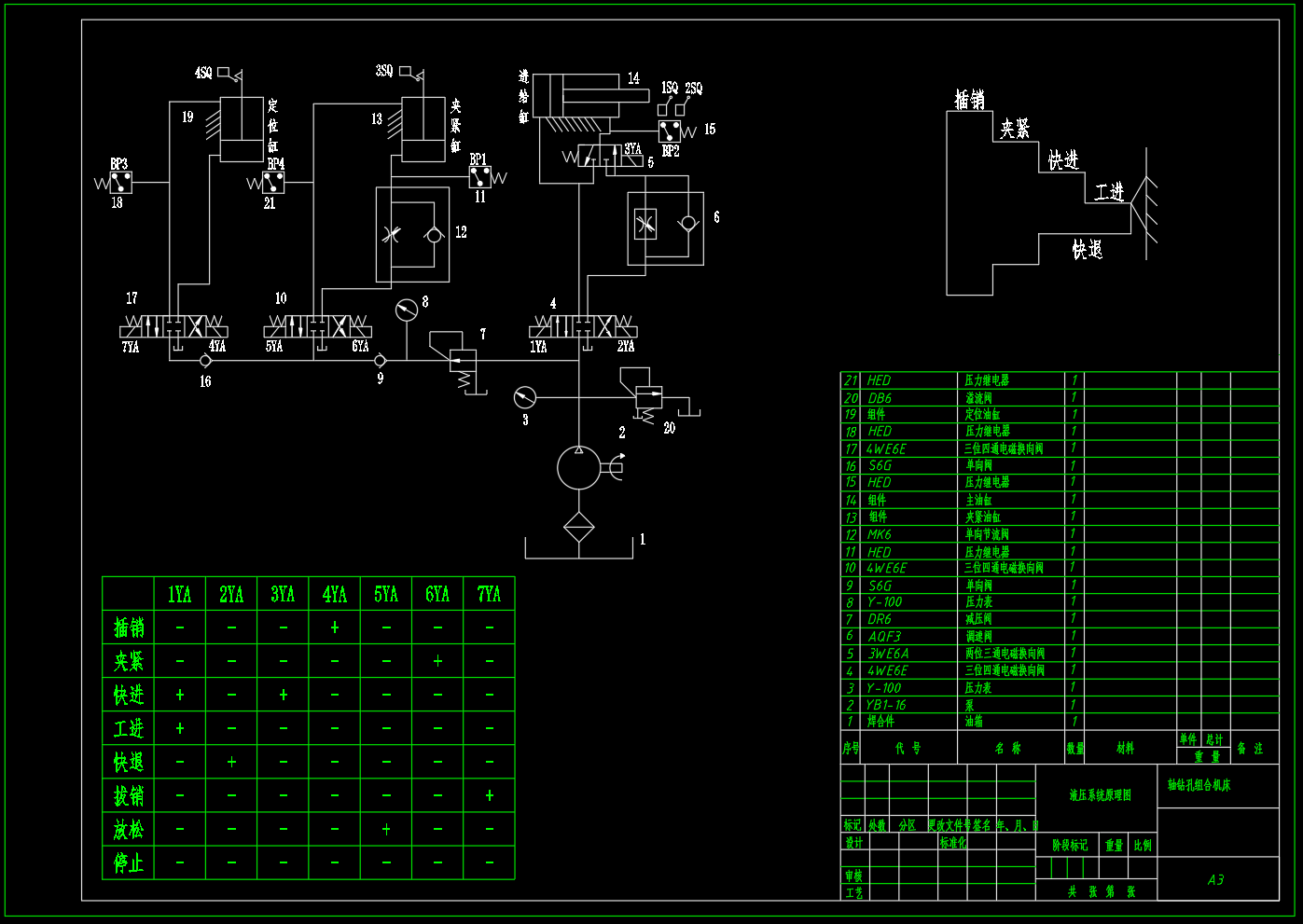

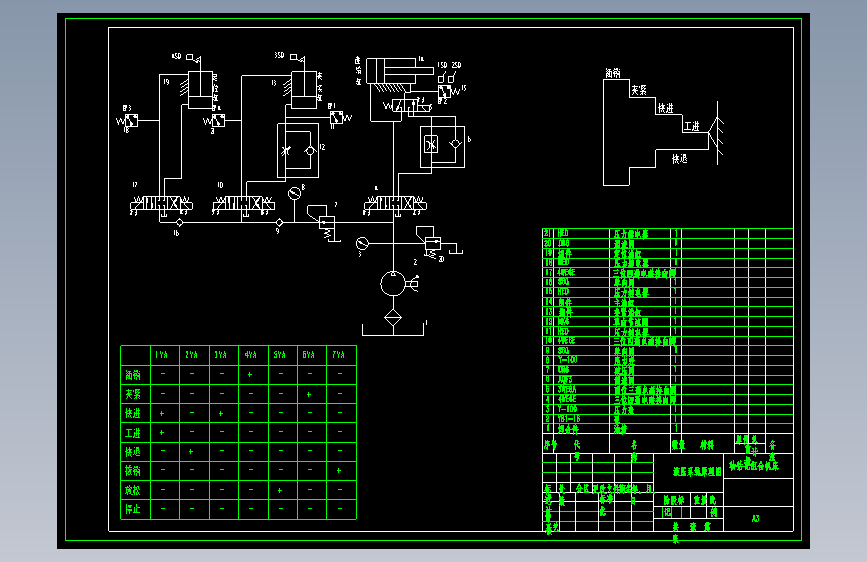

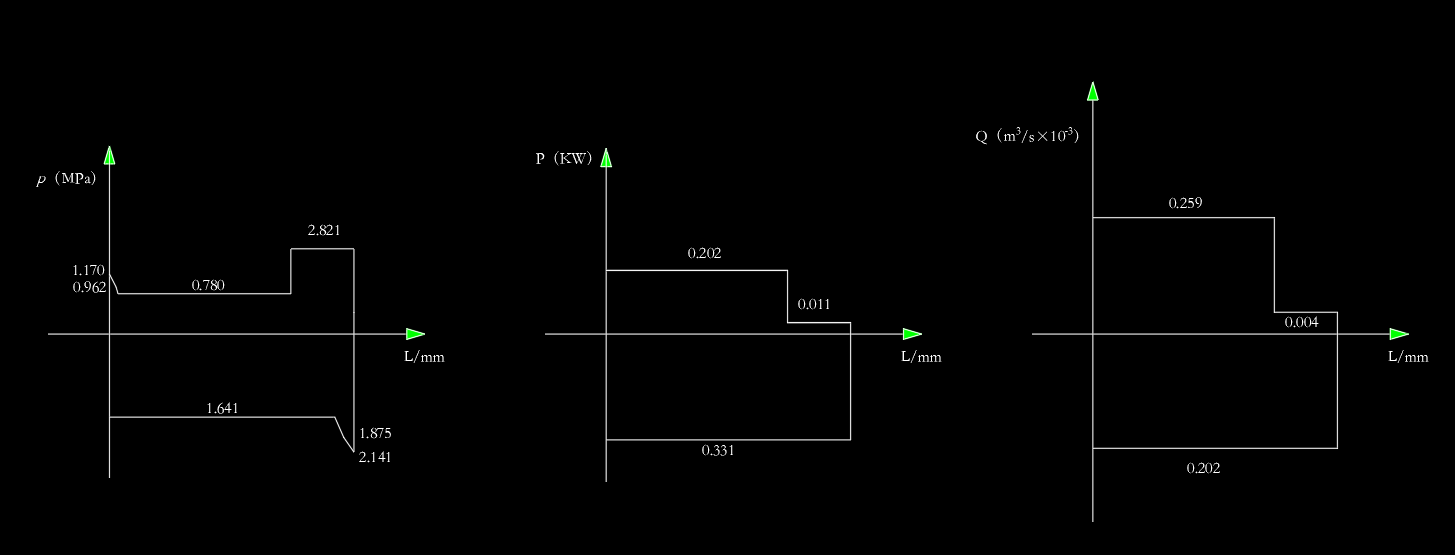

| 11 | 轴钻孔组合机床-液压系统原理图-A3.dwg | 161.60K |
| 12 | 轴钻孔组合机床-液压系统设计说明书.docx | 1.75M |
| 13 | 轴钻孔组合机床-液压缸工况图-A3.dwg | 167.65K |

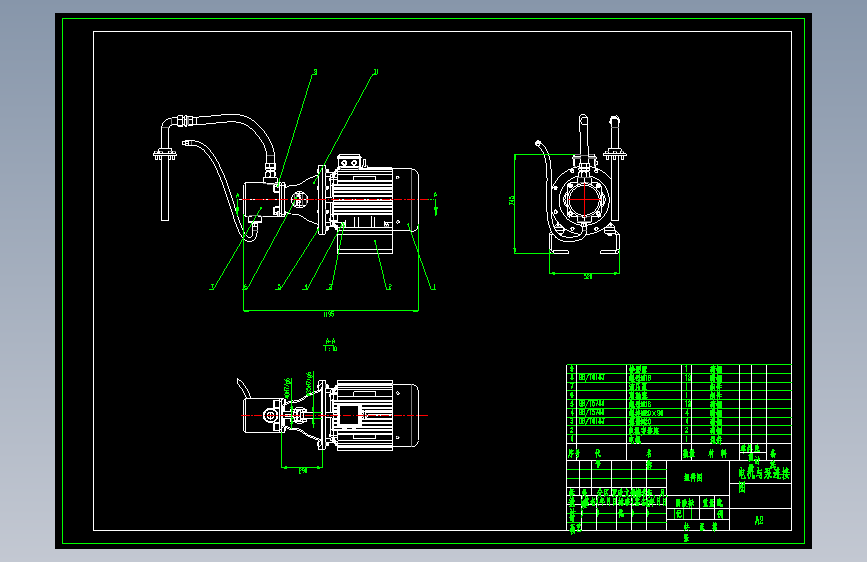

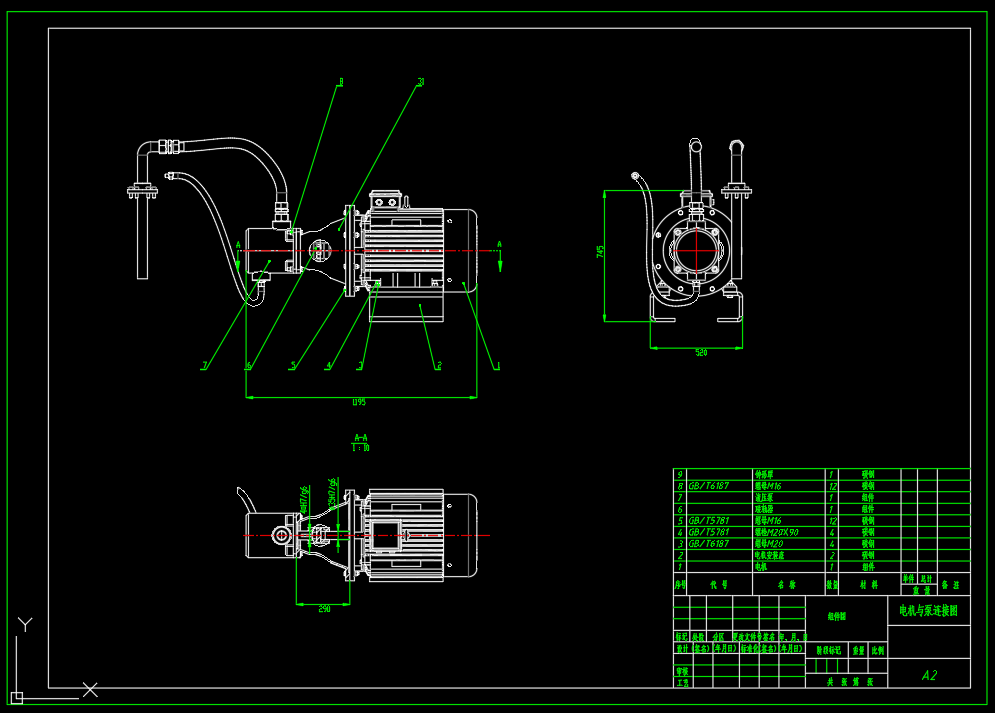

| 14 | 轴钻孔组合机床-电机与液压泵连接示意图-A2.dwg | 257.01K |

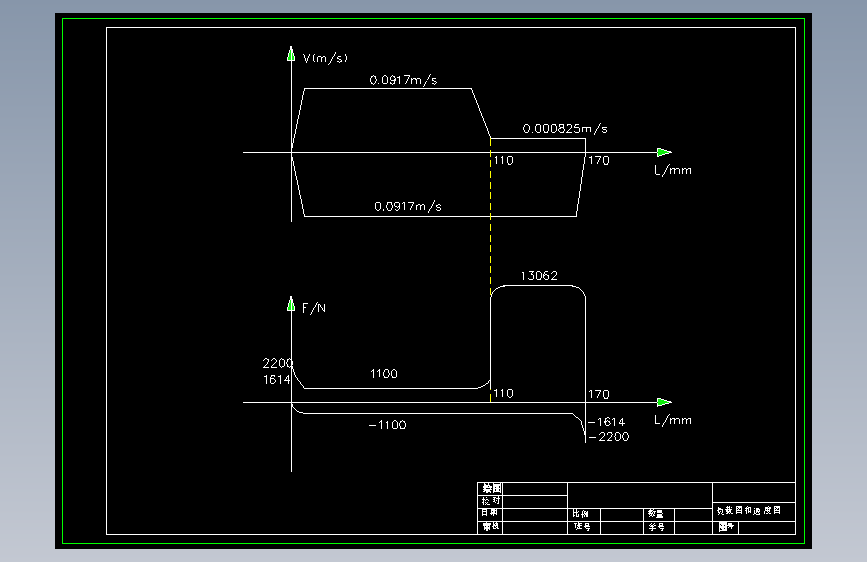

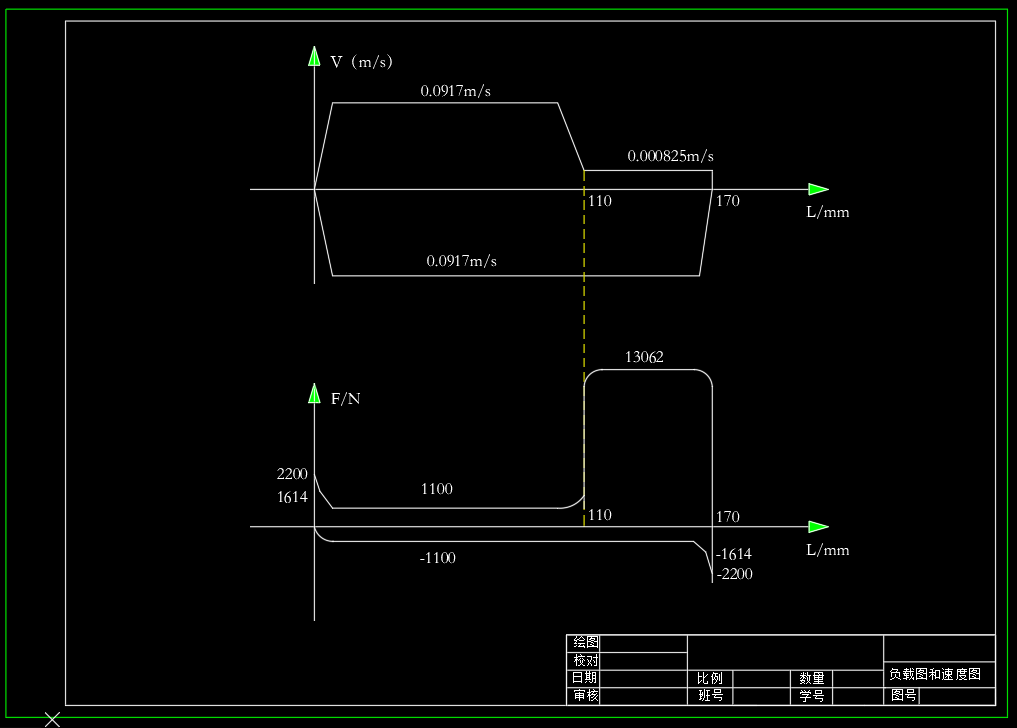

| 15 | 轴钻孔组合机床-负载图和速度图-A3.dwg | 166.07K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 604
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.53M
所需金币：750
上传时间：2025-07-21 23:15:08
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
轴钻孔组合机床液压系统，包含液压系统原理图，油缸装配图，油箱焊合图，负载图和速度图，液压缸工况图，电机与液压泵连接图等。包含设计计算书。实现功能：定位－夹紧－快进－工进－快退－原位停止－夹具松开－拔定位销。 钻孔D1：直径D1=13.9mm，数量16，主轴转速360r/min，进给量0.15mm/min，材料为铸件，硬度HB240 钻孔D2：直径D1=8.5mm，数量6，主轴转速550r/min，进给量0.09mm/min，材料为铸件，硬度HB240。 动力滑台总重量9900N，工作台启动时间（加减速时间）：0.2s，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程为110mm，工进行
