销轴压装机液压系统（F=35KN）（CAD+说明书+开题）（ID:2443246）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17535478762132.zip | 6.01M |
| 2 | 1.png | 54.77K |
| 3 | 2.png | 132.18K |
| 4 | 3.png | 118.31K |
| 5 | 4.png | 162.48K |
| 6 | 5.png | 129.97K |
| 7 | 6.png | 149.64K |
| 8 | 7.png | 34.99K |

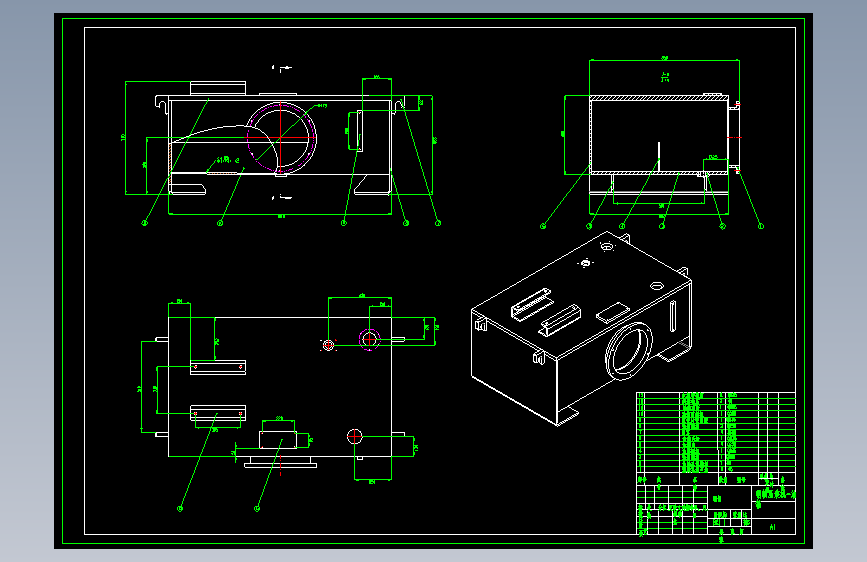

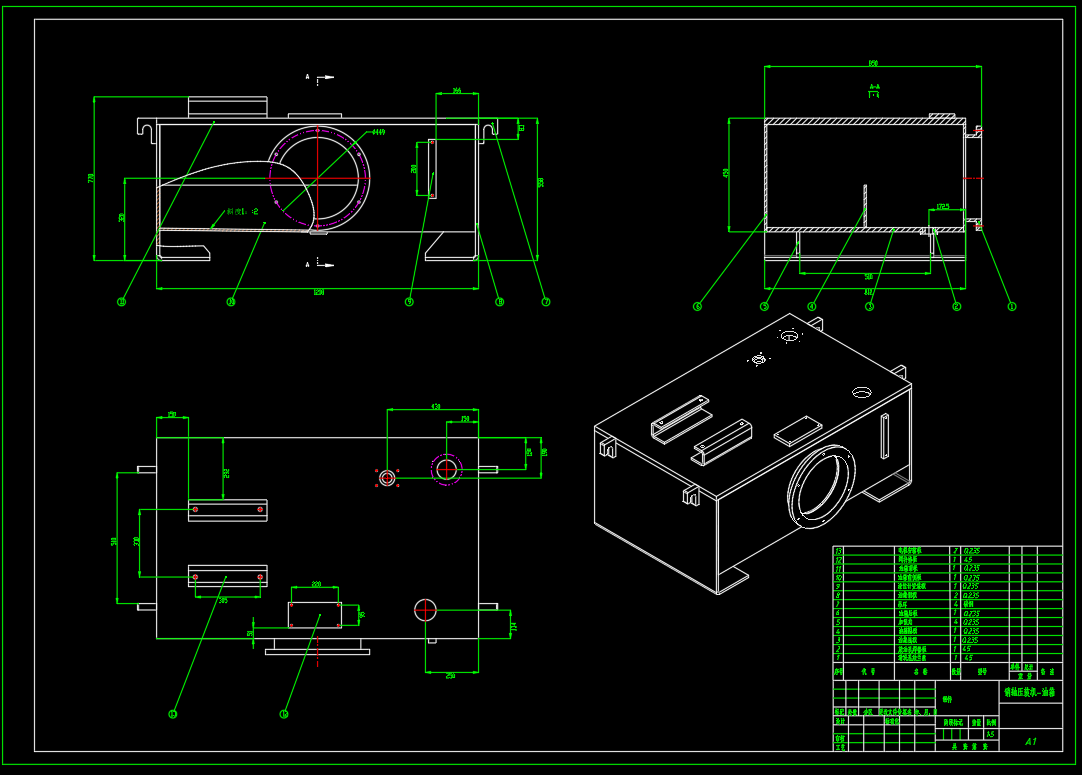

| 9 | 不锈钢销轴压装机-油箱焊合-A1.dwg | 238.50K |
| 10 | 不锈钢销轴压装机-液压系统原理图-A1.dwg | 171.53K |

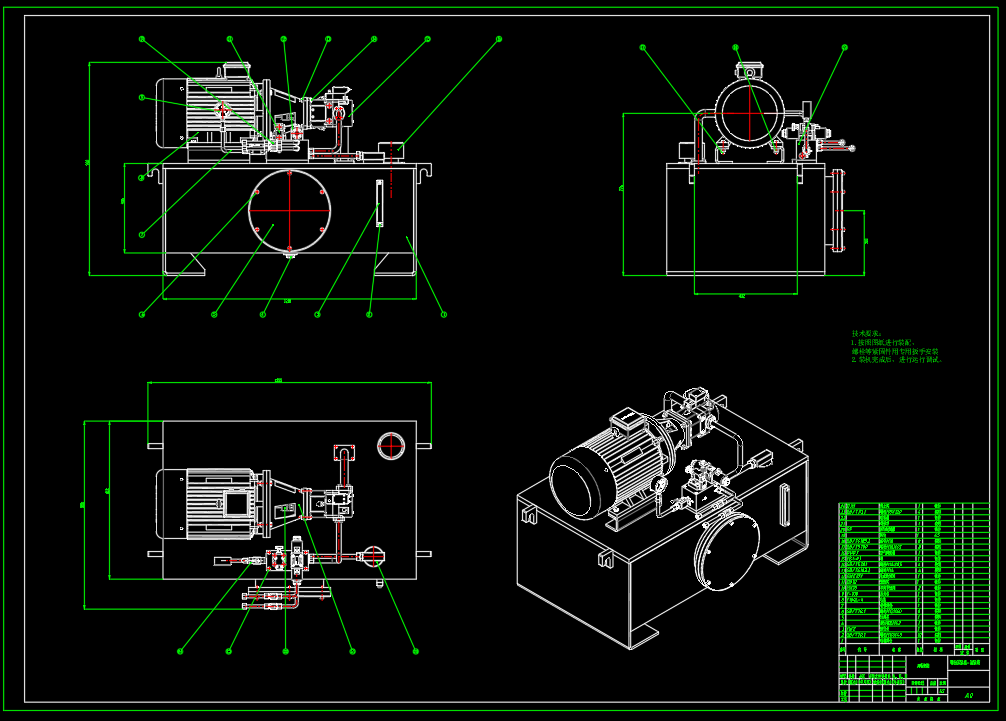

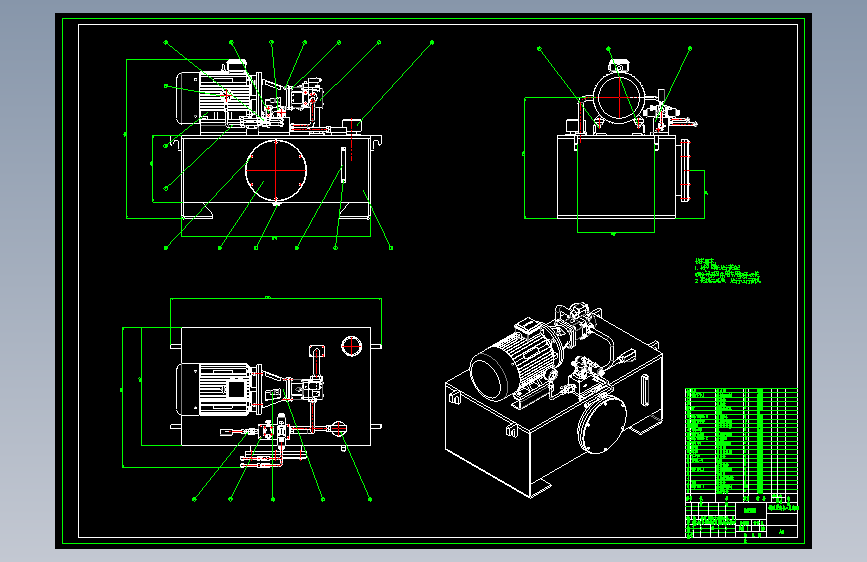

| 11 | 不锈钢销轴压装机-液压装配图-A0.dwg | 1.32M |

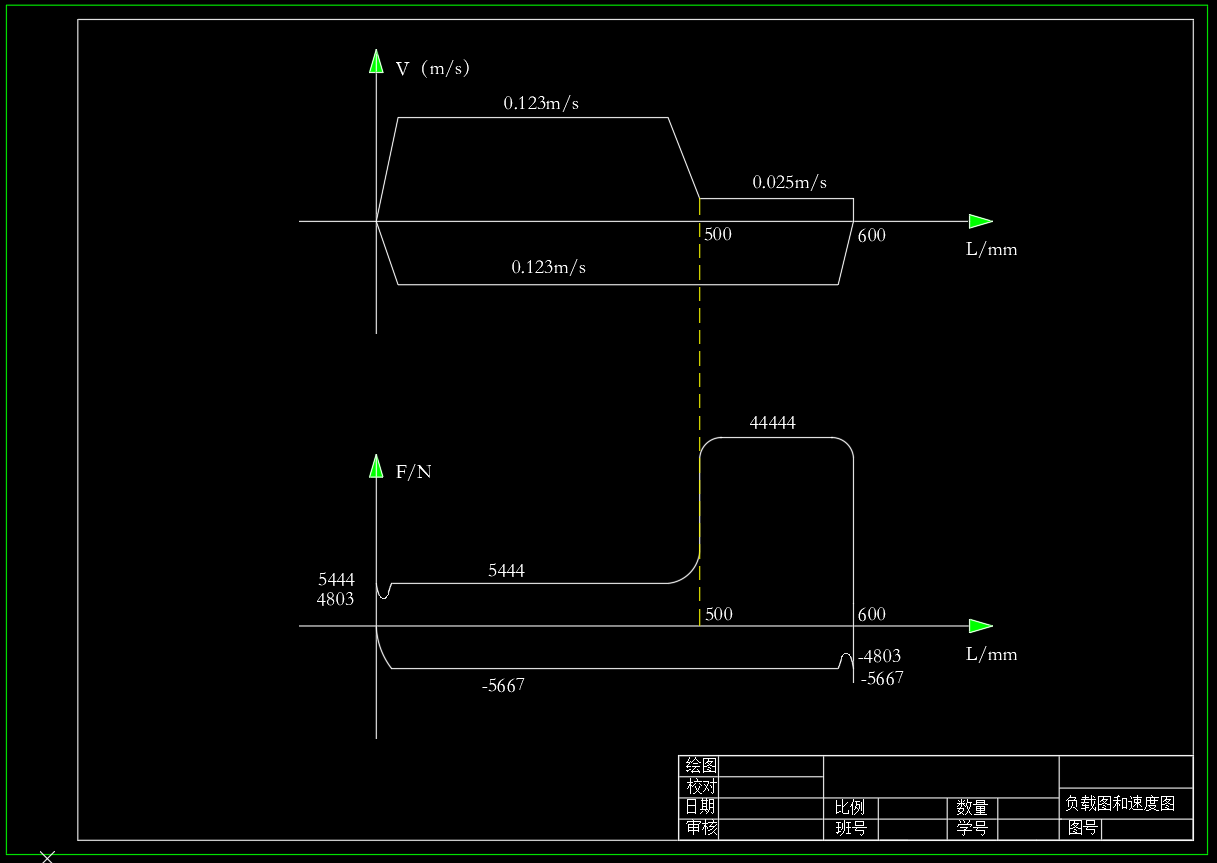

| 12 | 不锈钢销轴压装机-负载图和速度图-A3.dwg | 178.37K |

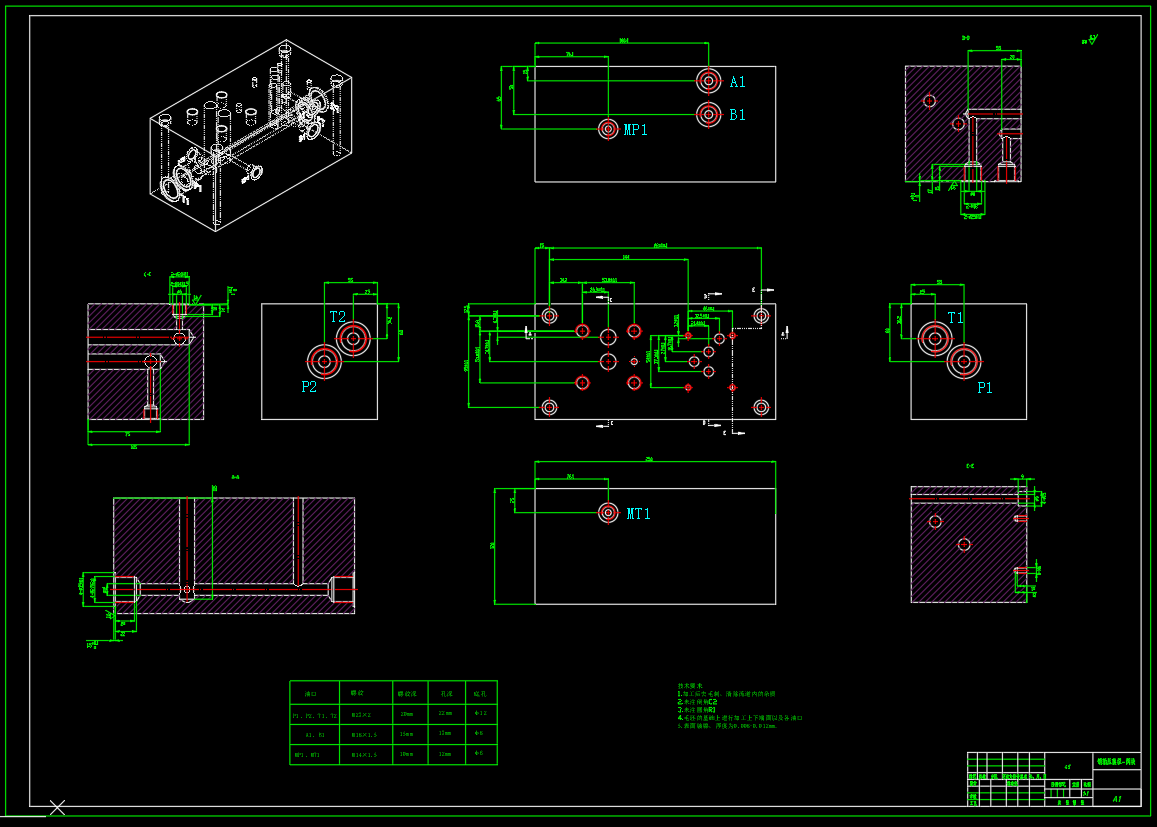

| 13 | 不锈钢销轴压装机-阀块-A1.dwg | 266.40K |
| 14 | 开题报告-一种不锈钢销轴压装机液压系统.docx | 980.03K |
| 15 | （论文）一种不锈钢销轴压装机液压系统设计.docx | 2.66M |
此图纸下载需要1500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 684
粉丝: 69
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：6.15M
所需金币：1500
上传时间：2025-07-27 00:38:07
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

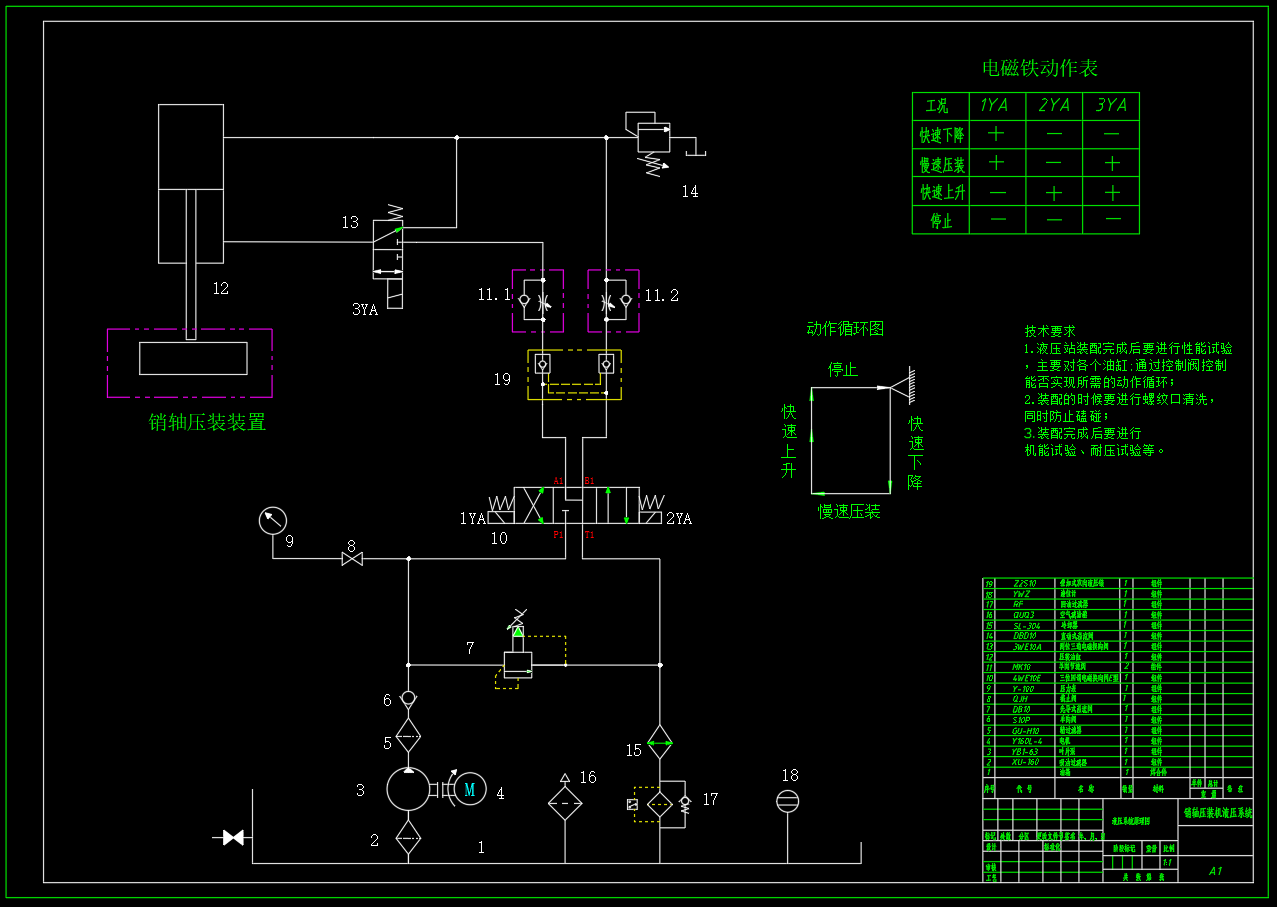

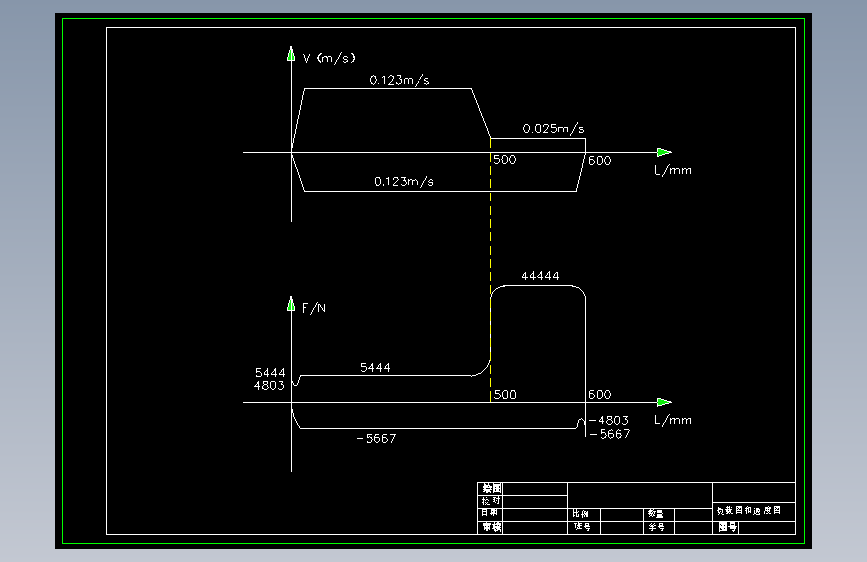

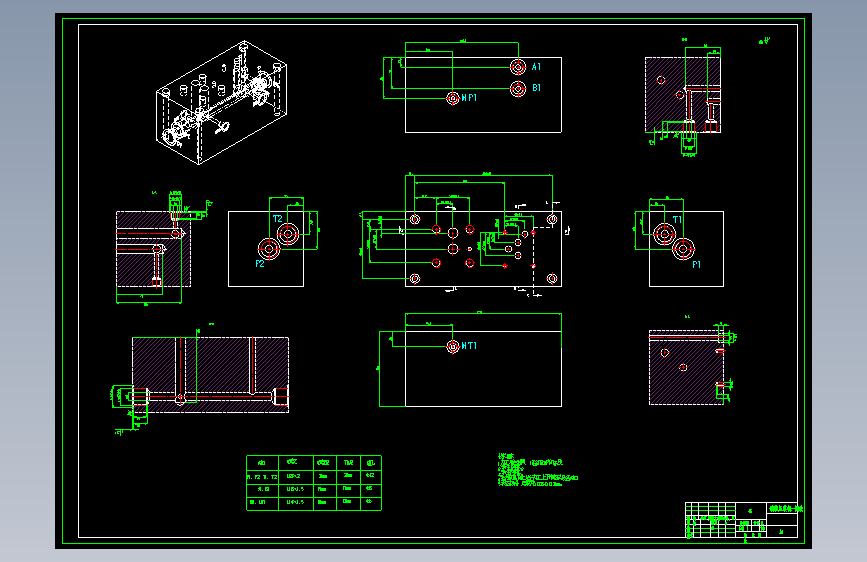

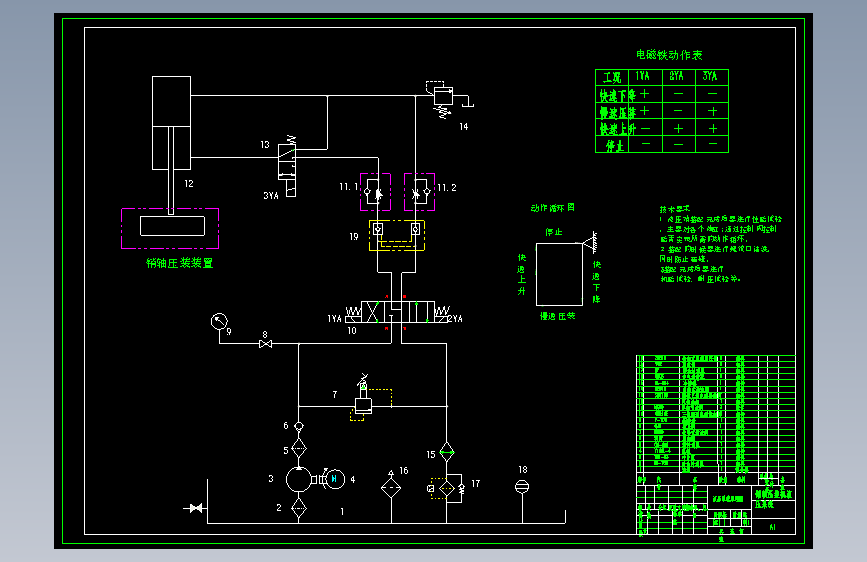

销轴压装机液压系统，包含二维CAD泵站总装配图，液压系统原理图，阀块，油箱，速度和负载图等，包含设计计算书，开题。（1）实现功能：快速下降——慢速压装——快速上升——停止的工作循环 （2）基本参数：压装液压缸最大压装力35KN，工作台运动部件重力（回程力）设定为5KN，空载快降速度7.4m/min，快速上升速度为7.4m/min，压装工进速度为1.5m/min，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率为0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压
