搅拌摩擦焊焊接工装设计（ID:2469067）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

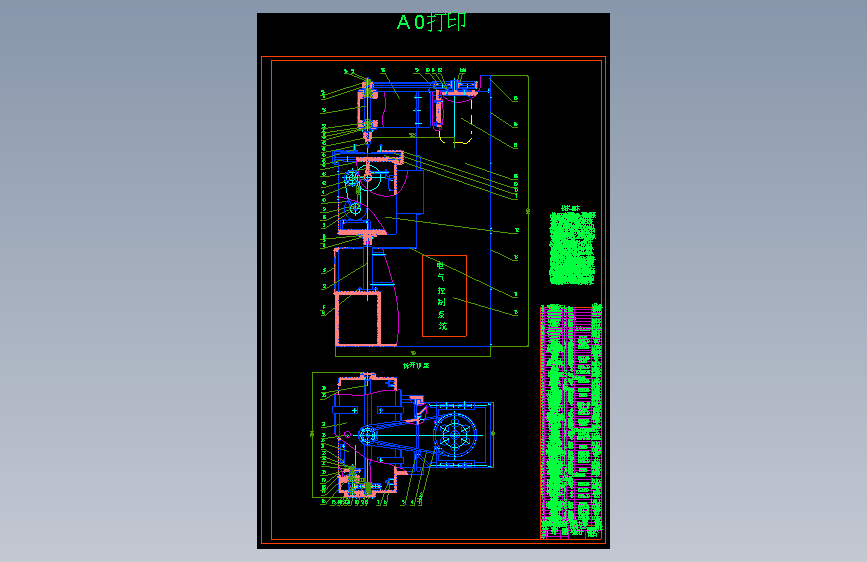

| 1 | 1-装配图A0.dwg | 474.66K |
| 2 | 1-装配图A0.PDF | 764.39K |
| 3 | 10-传动丝杠.dwg | 325.19K |
| 4 | 10-传动丝杠.PDF | 99.24K |
| 5 | 11-机体前盖板.dwg | 313.00K |
| 6 | 11-机体前盖板.PDF | 36.79K |
| 7 | 12-液压缸推杆连接器.dwg | 317.72K |
| 8 | 12-液压缸推杆连接器.PDF | 66.81K |
| 9 | 13-伺服系统小V带轮.dwg | 321.47K |
| 10 | 13-伺服系统小V带轮.PDF | 78.91K |
| 11 | 14-丝杠螺母.dwg | 322.72K |
| 12 | 14-丝杠螺母.PDF | 73.42K |
| 13 | 15-行程控制连杆.dwg | 316.00K |
| 14 | 15-行程控制连杆.PDF | 44.36K |
| 15 | 16-丝杠传动连杆.dwg | 314.50K |
| 16 | 16-丝杠传动连杆.PDF | 51.36K |
| 17 | 17-工作台下面板.dwg | 324.19K |
| 18 | 17-工作台下面板.PDF | 58.17K |
| 19 | 18-20mm搅拌头.dwg | 324.44K |
| 20 | 18-20mm搅拌头.PDF | 75.65K |
| 21 | 19-10mm搅拌头.dwg | 325.44K |
| 22 | 19-10mm搅拌头.PDF | 77.00K |
| 23 | 2-伺服系统大齿轮.dwg | 323.69K |
| 24 | 2-伺服系统大齿轮.PDF | 129.10K |
| 25 | 20-搅拌头夹具.dwg | 316.00K |
| 26 | 20-搅拌头夹具.PDF | 59.08K |
| 27 | 21-30206轴承透盖.dwg | 322.22K |
| 28 | 21-30206轴承透盖.PDF | 57.75K |
| 29 | 22-搅拌轴.dwg | 324.91K |
| 30 | 22-搅拌轴.PDF | 99.57K |
| 31 | 23-搅拌系统小V带轮.dwg | 319.47K |
| 32 | 23-搅拌系统小V带轮.PDF | 74.61K |
| 33 | 24-机头A3.dwg | 322.94K |
| 34 | 24-机头A3.PDF | 76.40K |

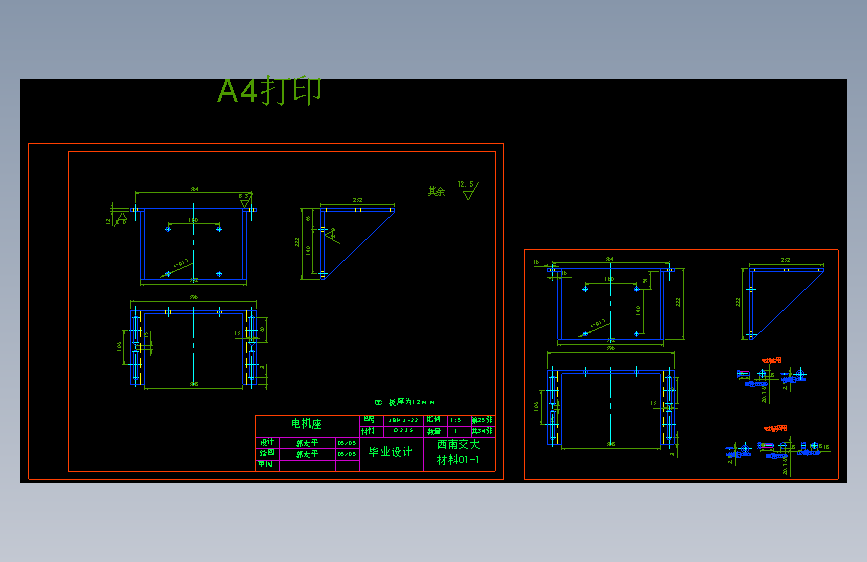

| 35 | 25-电机座.dwg | 346.72K |
| 36 | 25-电机座.PDF | 106.33K |

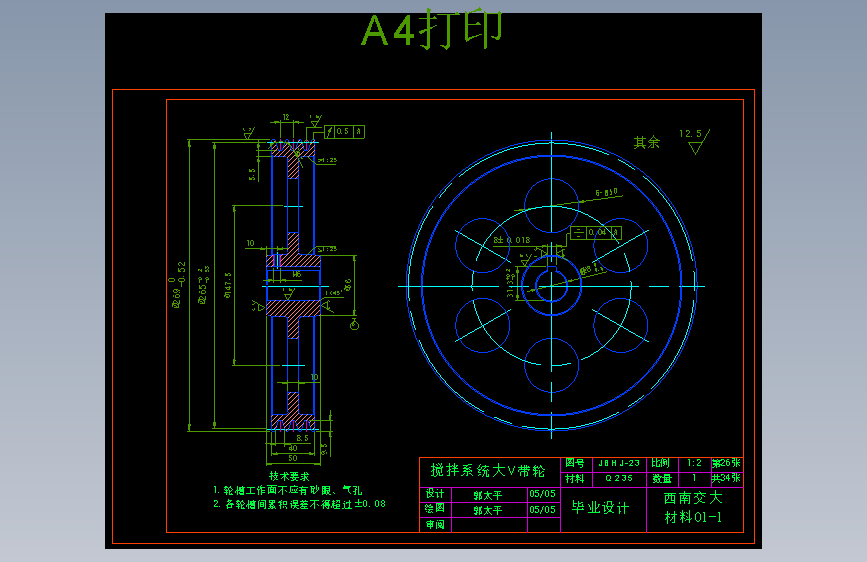

| 37 | 26-搅拌系统大V带轮.dwg | 329.16K |
| 38 | 26-搅拌系统大V带轮.PDF | 92.28K |
| 39 | 27-机盖.dwg | 322.22K |
| 40 | 27-机盖.PDF | 49.80K |
| 41 | 28-机体后上盖板.dwg | 313.25K |
| 42 | 28-机体后上盖板.PDF | 36.85K |

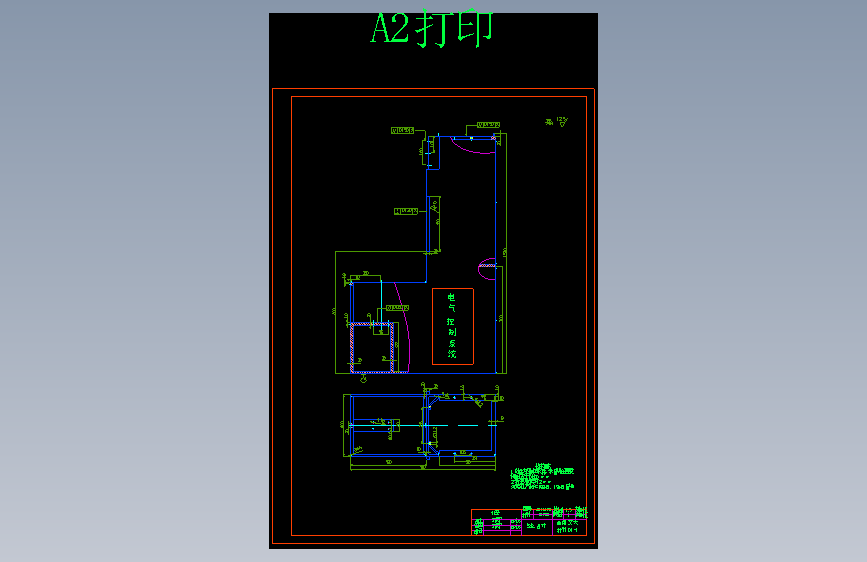

| 43 | 29-机架A2.dwg | 340.13K |
| 44 | 29-机架A2.PDF | 99.88K |
| 45 | 3-伺服系统齿轮轴.dwg | 327.91K |
| 46 | 3-伺服系统齿轮轴.PDF | 164.71K |
| 47 | 30-工件夹具.dwg | 318.22K |
| 48 | 30-工件夹具.PDF | 54.46K |
| 49 | 31-工件压板.dwg | 311.00K |
| 50 | 31-工件压板.PDF | 34.04K |

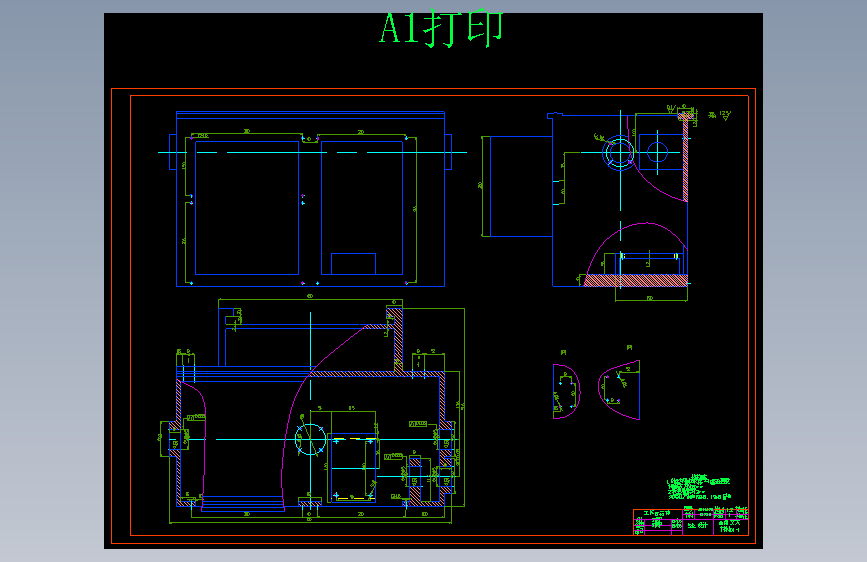

| 51 | 32-工作台箱体A1.dwg | 432.59K |
| 52 | 32-工作台箱体A1.PDF | 143.01K |
| 53 | 33-机体后下盖板.dwg | 315.50K |
| 54 | 33-机体后下盖板.PDF | 40.68K |
| 55 | 34-上盖板.dwg | 320.47K |
| 56 | 34-上盖板.PDF | 45.68K |
| 57 | 4-6205轴承闷盖.dwg | 319.22K |
| 58 | 4-6205轴承闷盖.PDF | 52.61K |
| 59 | 5-6205轴承透盖.dwg | 321.97K |
| 60 | 5-6205轴承透盖.PDF | 54.92K |
| 61 | 6-工作台前右盖板.dwg | 313.00K |
| 62 | 6-工作台前右盖板.PDF | 37.27K |
| 63 | 7-工作台前左盖板.dwg | 312.25K |
| 64 | 7-工作台前左盖板.PDF | 36.83K |
| 65 | 8-伺服系统大V带轮.dwg | 319.97K |
| 66 | 8-伺服系统大V带轮.PDF | 81.57K |
| 67 | 9-工作台上面板.dwg | 318.72K |
| 68 | 9-工作台上面板.PDF | 40.83K |
| 69 | Thumbs.db | 5.50K |

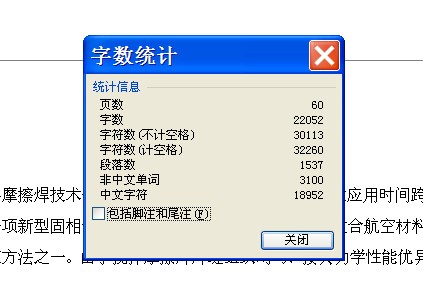

| 70 | 字数统计.jpg | 32.53K |
| 71 | 搅拌摩擦焊焊接工装设计.doc | 3.88M |
