30#烟熏炉 1168796_SOLIDWORKS 2012_模型图纸下载

首页

图库

工程师

30#烟熏炉 1168796（ID:2482429）

机械设备 / 非标机械 / 30#烟熏炉 1168796

©非原创

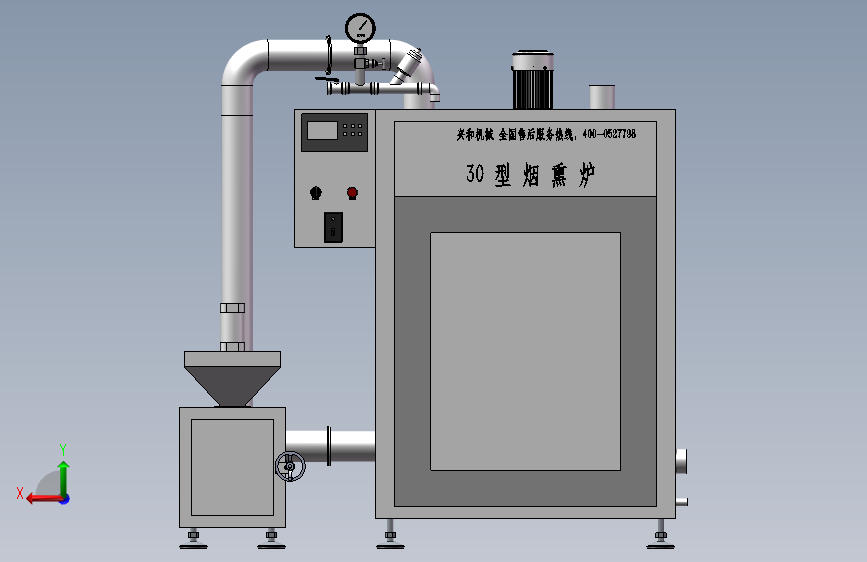

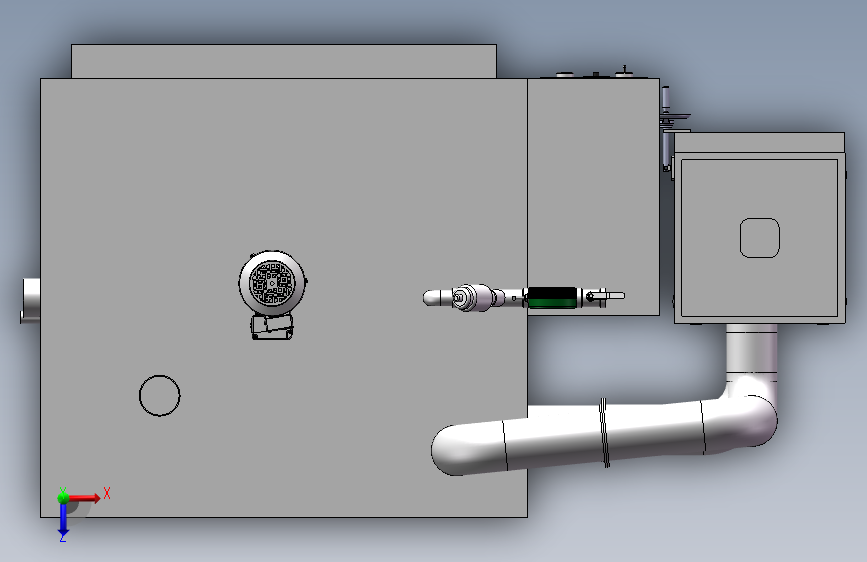

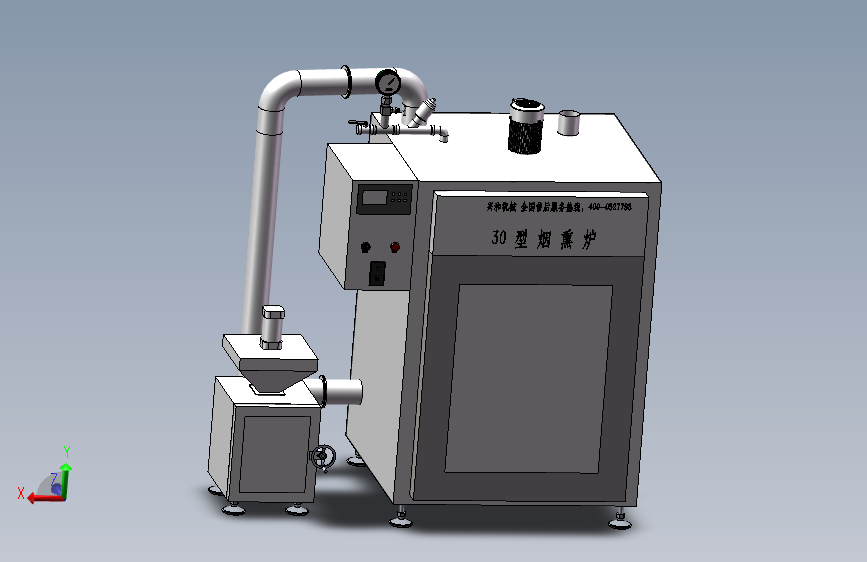

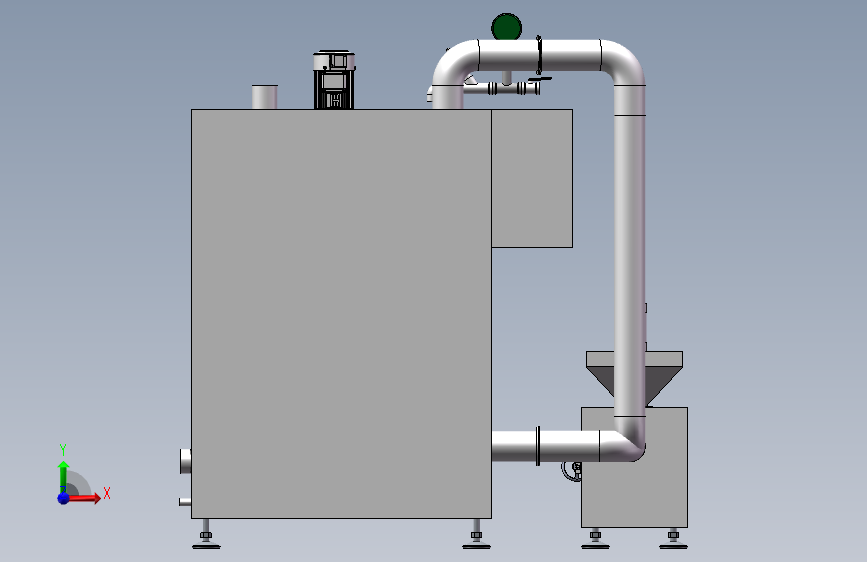

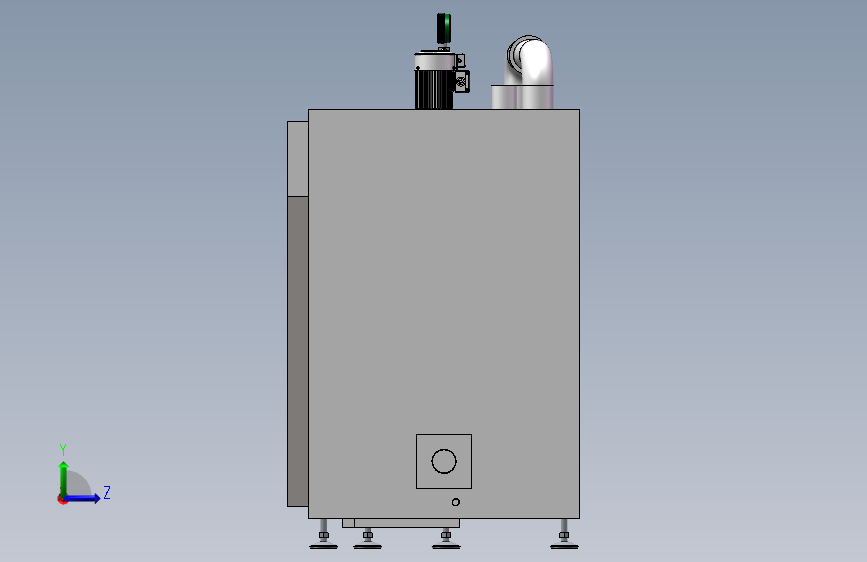

平面图

3D视图

文件列表

#	文件名称	文件大小

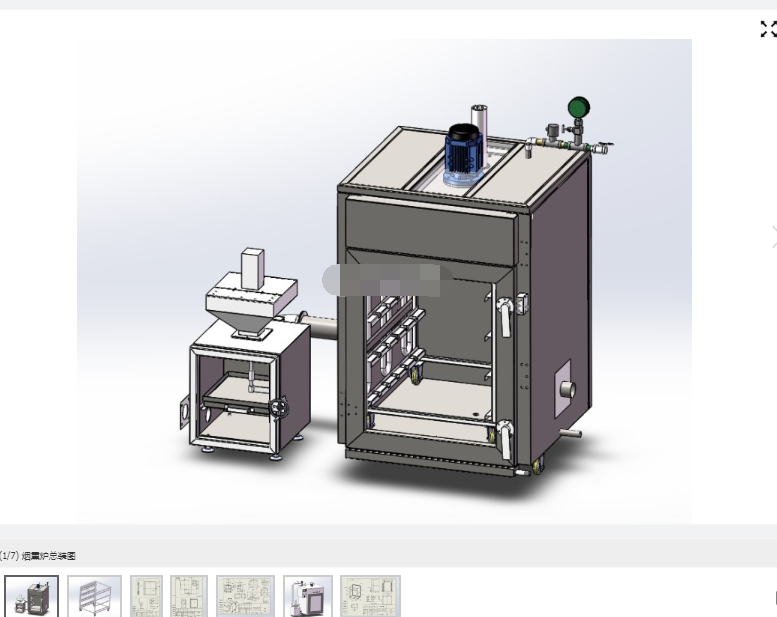

1	1738561125965.jpg	246.34K
2	17543118317557.zip	46.80M
3	30烟熏炉用料明细.docx	21.82K
4	104圆管.SLDPRT	81.31K
5	10X20槽钢.SLDPRT	101.59K
6	30-60-1180槽钢.SLDPRT	170.00K
7	30-60-870槽钢.SLDPRT	171.50K
8	30-80-1100槽钢.SLDPRT	60.32K
9	30-内顶板.SLDDRW	130.28K
10	30-护板.SLDDRW	105.33K
11	30侧门1-1.SLDPRT	305.50K
12	30侧门1.SLDPRT	373.00K
13	30内层板.SLDPRT	177.04K
14	30内护板.SLDDRW	119.64K
15	30前门.SLDPRT	235.50K
16	30加强筋.SLDPRT	128.77K
17	30名牌护罩后堵板.SLDDRW	83.12K
18	30堵板.SLDPRT	48.39K
19	30废水收集槽.SLDDRW	138.32K
20	30总装配图.SLDASM	2.63M
21	30折弯筋.SLDDRW	99.00K
22	30排水管.SLDPRT	86.02K
23	30方管架.SLDDRW	114.03K
24	30方管架.SLDPRT	185.87K
25	30烟熏炉-总成图.SLDDRW	462.22K
26	30烟熏炉-箱体内胆围板.SLDDRW	121.28K
27	30烟熏炉-门框架.SLDDRW	168.96K
28	30烟熏炉内箱体.SLDDRW	111.62K
29	30烟熏炉后外围板.SLDDRW	109.80K
30	30烟熏炉左侧外包皮.SLDDRW	148.16K
31	30窗.SLDPRT	266.30K
32	30箱体上盖板.SLDDRW	112.96K
33	30箱体底板.SLDDRW	95.36K
34	30门.SLDPRT	218.00K
35	75上圆管.SLDPRT	119.88K
36	75圆管.SLDPRT	81.11K
37	80槽钢-2.SLDPRT	78.77K
38	80槽钢-3.SLDPRT	61.36K
39	USQY-脚蹄-西安伊利1.SLDPRT	202.50K
40	U型板.SLDPRT	174.50K
41	上护板1.SLDPRT	161.29K
42	上护板2.SLDPRT	95.14K
43	上盖板.SLDPRT	109.18K
44	侧包皮.SLDPRT	442.15K
45	内护板.SLDPRT	237.31K
46	内箱体.SLDASM	80.67K
47	内顶板.SLDPRT	396.50K
48	加热管压板.SLDPRT	99.79K
49	发烟室连接管堵板-直径100通用型.SLDDRW	92.89K
50	发热管.SLDPRT	65.63K
51	右侧包皮.SLDPRT	381.00K
52	后外围板.SLDPRT	321.51K
53	垫板1.SLDPRT	54.86K
54	垫板2.SLDPRT	49.46K
55	垫板3.SLDPRT	55.52K
56	复件发烟室.SLDASM	174.00K
57	复件复件发烟室下盖板.SLDPRT	367.50K
58	复件零件1.SLDPRT	545.50K
59	底板.SLDPRT	62.43K
60	废水收集槽.SLDASM	104.00K
61	废水收集槽.SLDPRT	392.63K
62	护板.SLDPRT	130.72K
63	接头.SLDPRT	129.73K
64	法兰.SLDPRT	64.81K
65	烟熏炉窗户门牌.SLDDRW	125.32K
66	管.SLDPRT	76.22K
67	管道1.SLDPRT	108.57K
68	管道2.SLDPRT	118.81K
69	脚轮.SLDPRT	184.46K
70	行方管.SLDPRT	314.50K
71	装配体1.SLDASM	68.51K
72	门框架.SLDPRT	206.59K
73	零件11.SLDPRT	75.64K
74	风扇叶片.SLDPRT	185.19K
75	30配电箱盒.SLDDRW	164.02K
76	30配电箱盒.SLDPRT	499.41K
77	30配电箱盖.SLDDRW	100.46K
78	30配电箱盖.SLDPRT	195.33K
79	1.SLDPRT	2.05M
80	2.SLDPRT	3.58M
81	IMB5H80-180YE2、YE3三相异步电机[YE2-90S-2-B5].sldasm	440.63K
82	IMB5H80-180YE2、YE3三相异步电机[YE2-90S-2-B5]_1.sldprt	2.05M
83	30烟熏炉-发烟箱体内部管道1.SLDASM	75.86K
84	30烟熏炉-发烟箱体内部管道1.SLDDRW	102.71K
85	法兰盘.SLDPRT	76.96K
86	30-60-1180槽钢.SLDPRT	59.81K
87	30-60-870槽钢.SLDPRT	60.95K
88	30侧门1-1.SLDPRT	242.48K
89	30侧门1.SLDPRT	373.00K
90	30前门.SLDPRT	235.50K
91	30烟熏炉新架体.SLDASM	145.02K
92	30烟熏炉新架体.SLDDRW	340.01K
93	30门.SLDPRT	218.00K
94	门框架.SLDPRT	310.00K
95	门贴.SLDPRT	49.90K
96	30烟熏炉-示意图.SLDASM	5.03M
97	DN65螺纹连接球阀.SLDPRT	714.00K
98	kaiguan1.SLDPRT	337.50K
99	RV减速机.SLDPRT	271.00K
100	USQY-脚蹄-西安伊利1.SLDPRT	190.50K
101	卧式电机.SLDPRT	5.66M
102	压力表.SLDPRT	562.73K
103	发烟筒.SLDPRT	192.00K
104	座.SLDPRT	81.60K
105	弯管.SLDPRT	136.54K
106	手轮.SLDPRT	252.67K
107	显示屏.SLDPRT	209.00K
108	气动角座阀.SLDPRT	333.00K
109	熏烟室.SLDPRT	299.50K
110	熏烟室装配体4.SLDASM	329.00K
111	玻璃.SLDPRT	118.50K
112	球阀.SLDPRT	190.65K
113	球阀开关.SLDPRT	500.00K
114	电机.SLDPRT	427.50K
115	电源开关.SLDPRT	643.00K
116	电源指示.SLDPRT	601.50K
117	电磁阀.SLDPRT	167.05K
118	电磁阀管路图.SLDASM	337.28K
119	窗.SLDPRT	579.08K
120	筒子.SLDPRT	242.50K
121	管路.SLDASM	380.50K
122	管路2.SLDASM	379.00K
123	箱体.SLDPRT	331.00K
124	蒸汽进口配合.SLDASM	349.00K
125	配电箱.SLDPRT	119.50K
126	配电箱装配体1.SLDASM	391.00K
127	门.SLDASM	119.50K
128	门.SLDPRT	157.50K
129	100弯头.SLDPRT	160.11K
130	450X450-门.SLDPRT	174.24K
131	450X450发烟室上盖板.SLDDRW	121.46K
132	450X450发烟室加热管接头-护板.SLDPRT	90.65K
133	450X450发烟炉-上箱体焊合.SLDASM	64.08K
134	450X450发烟炉-上箱体焊合.SLDDRW	102.25K
135	450X450发烟炉-挡板.SLDPRT	39.62K
136	450X450发烟炉-木屑盒.SLDDRW	125.49K
137	450X450发烟炉-盖装配.SLDASM	115.44K
138	450X450发烟炉-盖装配.SLDDRW	134.85K
139	450X450发烟炉-过滤网盒焊和件.SLDASM	94.03K
140	450X450发烟炉-过滤网盒焊和件.SLDDRW	200.29K
141	450X450发烟炉-门密封槽1.SLDPRT	67.31K
142	450X450发烟炉-门密封槽2.SLDPRT	61.10K
143	450X450发烟炉-门密封槽3.SLDPRT	75.97K
144	450X450发烟炉-门密封槽4.SLDPRT	74.17K
145	450X450发烟炉上箱体-盖1.SLDPRT	79.87K
146	450X450发烟炉上箱体-盖2.SLDPRT	92.51K
147	450X450发烟炉上箱体围板1.SLDPRT	175.95K
148	450X450发烟炉弯头连接法兰盘.SLDPRT	74.56K
149	75圆管长50mm.SLDPRT	74.45K
150	L型板.SLDPRT	88.75K
151	X450450发烟室.SLDDRW	356.52K
152	X450450过滤网固定板.SLDPRT	77.34K
153	发烟室.SLDASM	1.21M
154	发烟室上盖板.SLDPRT	191.35K
155	发烟室箱体围板.SLDDRW	121.45K
156	发烟室箱体围板.SLDPRT	246.33K
157	发烟炉-木屑盒把手.SLDPRT	117.21K
158	发烟炉上箱体.SLDPRT	256.00K
159	发烟炉与烟熏炉连接管.SLDPRT	79.76K
160	发烟炉与烟熏炉连接管焊合.SLDPRT.SLDASM	90.37K
161	发烟炉盖-把手座.SLDPRT	97.87K
162	发烟炉直径75连接管-方法兰.SLDPRT	71.31K
163	发烟炉直径75连接管.SLDPRT	75.02K
164	发烟炉过滤网-盖-压板.SLDPRT	53.14K
165	发烟炉过滤网盖.SLDASM	133.50K
166	发烟炉过滤网盖.SLDPRT	60.70K
167	复件发烟室下盖板.SLDPRT	146.00K
168	小发烟炉玻璃.SLDPRT	117.50K
169	小的脚杯.SLDPRT	836.37K
170	木屑盒.SLDASM	75.41K

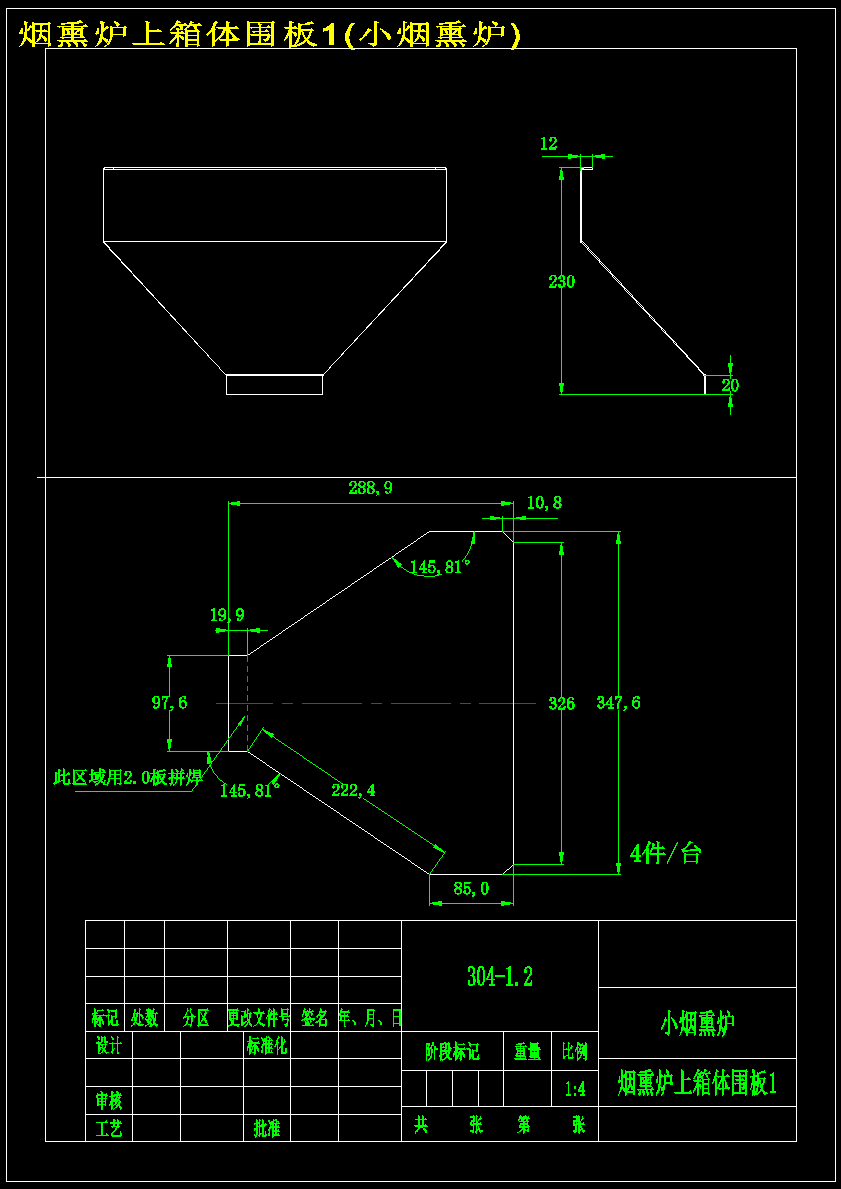

171	烟熏炉上箱体围板1450X450烟熏炉.bak	82.13K
172	烟熏炉上箱体围板1450X450烟熏炉.dwg	323.75K
173	烟熏炉上箱体围板1450X450烟熏炉.png	19.40K

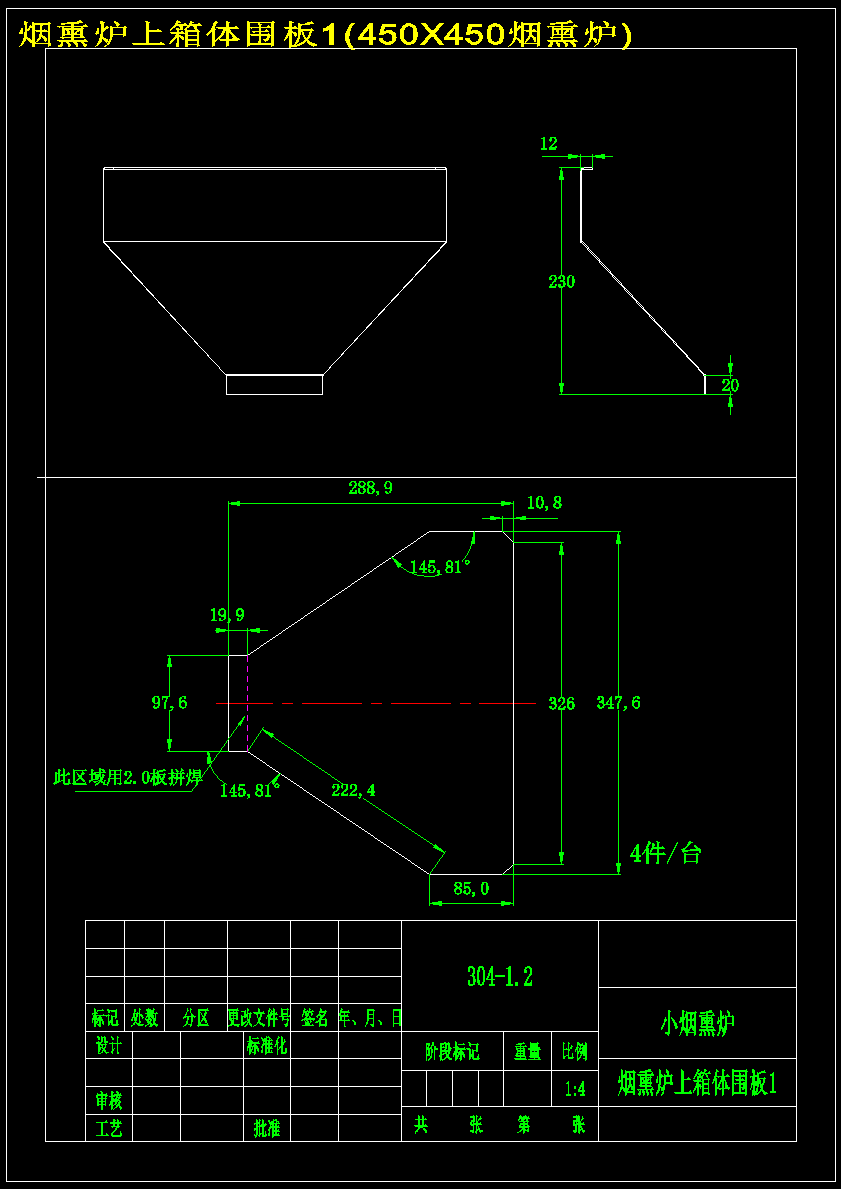

174	烟熏炉上箱体围板1小烟熏炉.bak	82.13K
175	烟熏炉上箱体围板1小烟熏炉.dwg	323.50K
176	烟熏炉上箱体围板1小烟熏炉.png	18.88K
177	盒1.SLDPRT	140.12K
178	盒2.SLDPRT	161.20K
179	直径100连接管-方法兰.SLDPRT	174.00K
180	硅胶垫板.SLDPRT	88.21K
181	过滤网盒.SLDPRT	172.81K
182	门铁.SLDPRT	40.92K
183	搅拌电机.SLDPRT	80.09K
184	搅拌电机轴.SLDPRT	64.67K
185	搅拌电机轴2.SLDPRT	64.68K
186	搅拌系统焊合.SLDASM	119.04K
187	搅拌齿.SLDPRT	46.96K
188	搅拌齿2.SLDPRT	50.23K
189	轴套1.SLDPRT	86.87K
190	轴套2.SLDPRT	105.00K
191	轴套3.SLDPRT	105.77K
192	进料盘.SLDPRT	57.47K
193	六角螺母M6.SLDPRT	234.60K
194	把手.SLDPRT	106.08K
195	烟熏炉把手卡座1.SLDPRT	178.26K
196	烟熏炉把手卡座堵板1.SLDPRT	48.37K
197	烟熏炉把手卡座堵板2.SLDPRT	57.09K
198	烟熏炉把手卡座焊合.SLDASM	257.60K
199	烟熏炉把手卡座焊合.SLDDRW	161.91K
200	30烟熏炉小车.SLDDRW	149.25K
201	800支撑架.SLDPRT	249.36K
202	车架.SLDASM	244.63K
