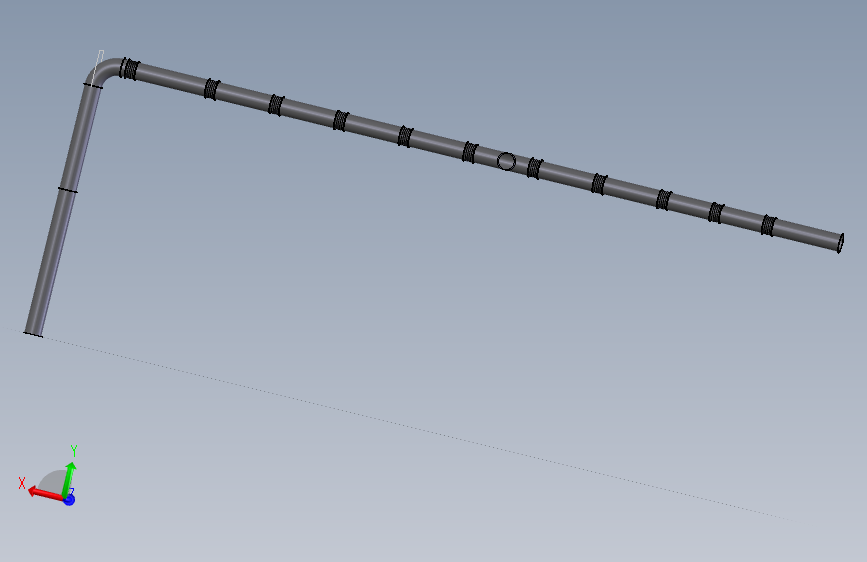

回转窑烟气管道（ID:2495777）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17545368405713.zip | 3.43M |

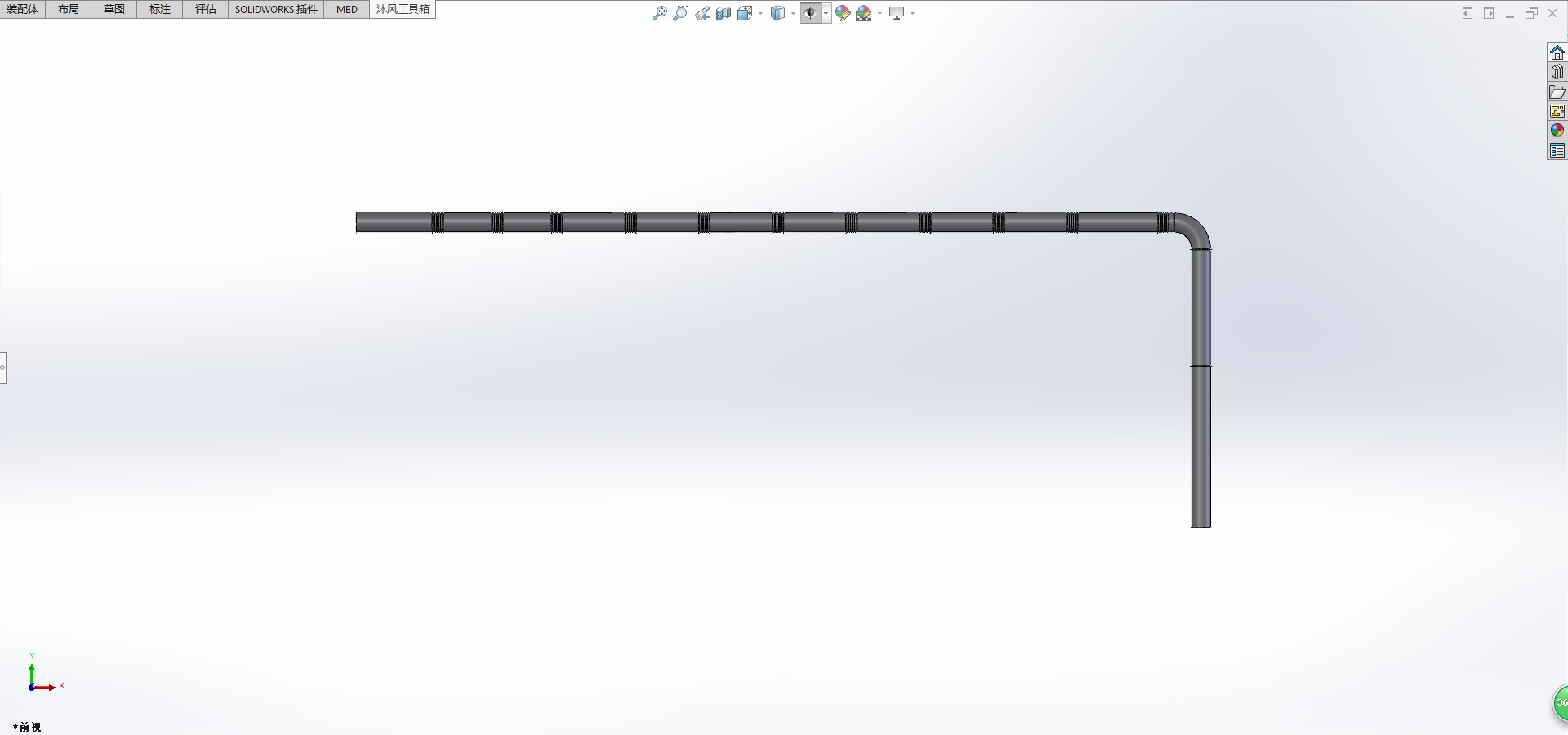

| 2 | 主视图.png | 180.93K |

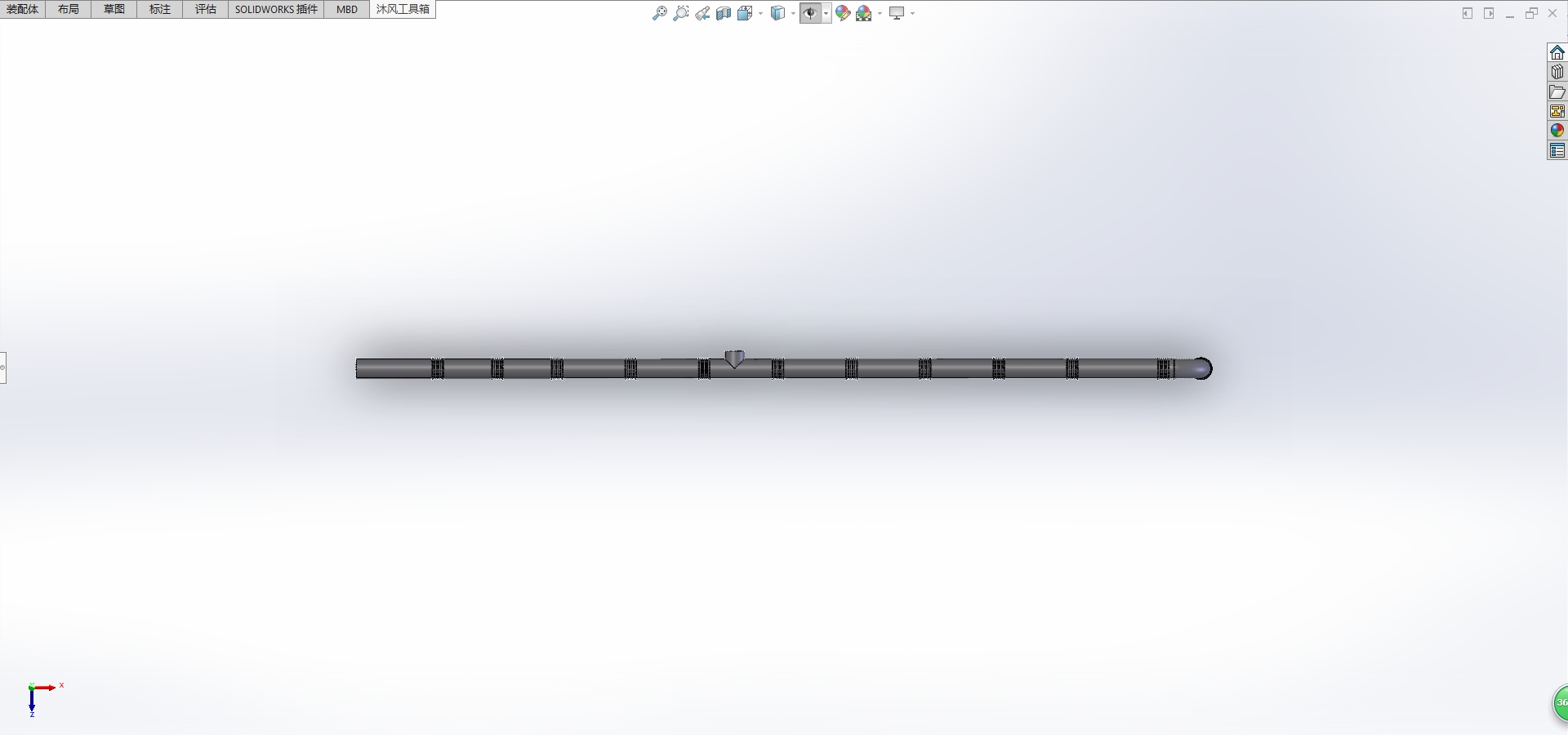

| 3 | 俯视图.png | 192.47K |

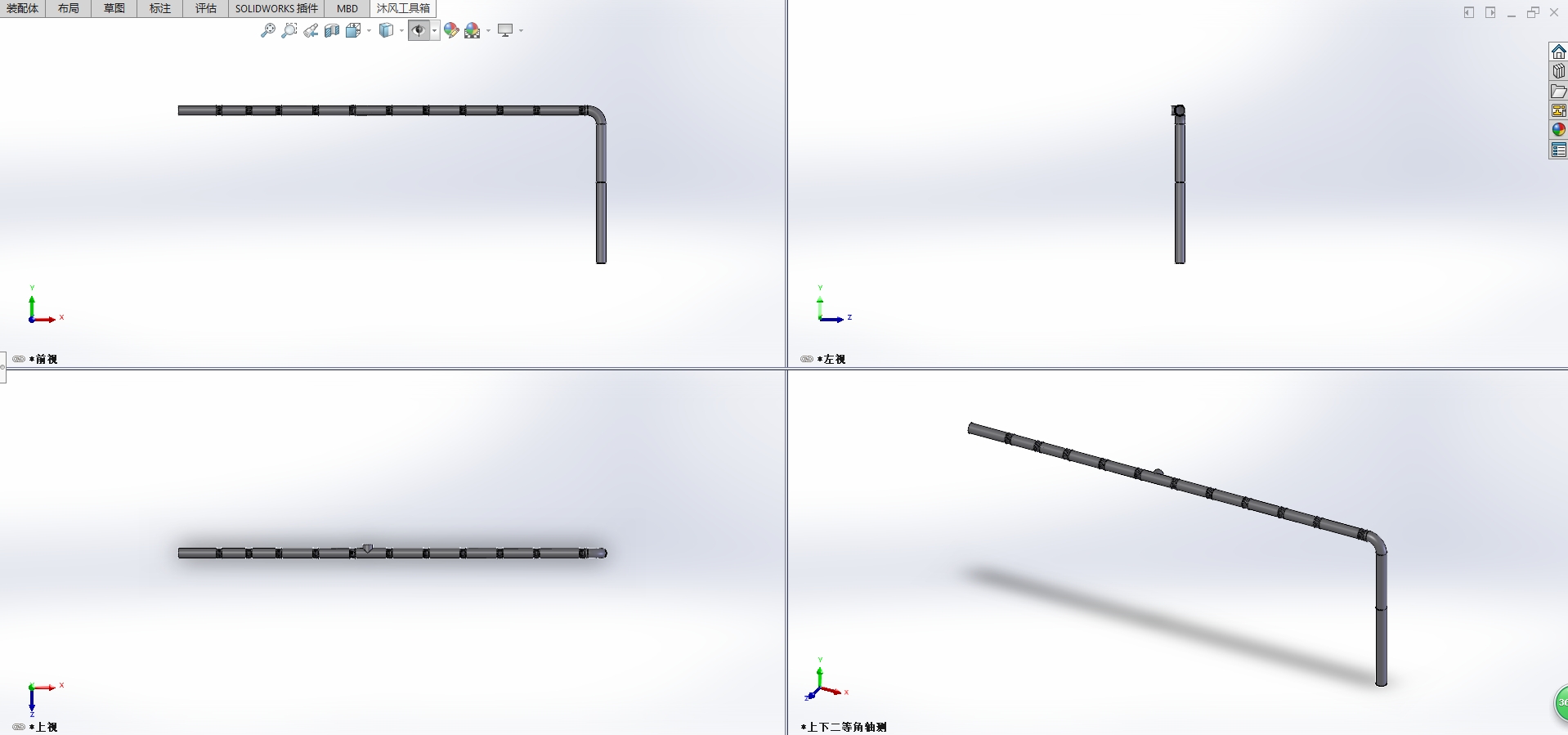

| 4 | 四视图.png | 256.65K |
| 5 | 回转窑烟气管道.SLDASM | 846.33K |

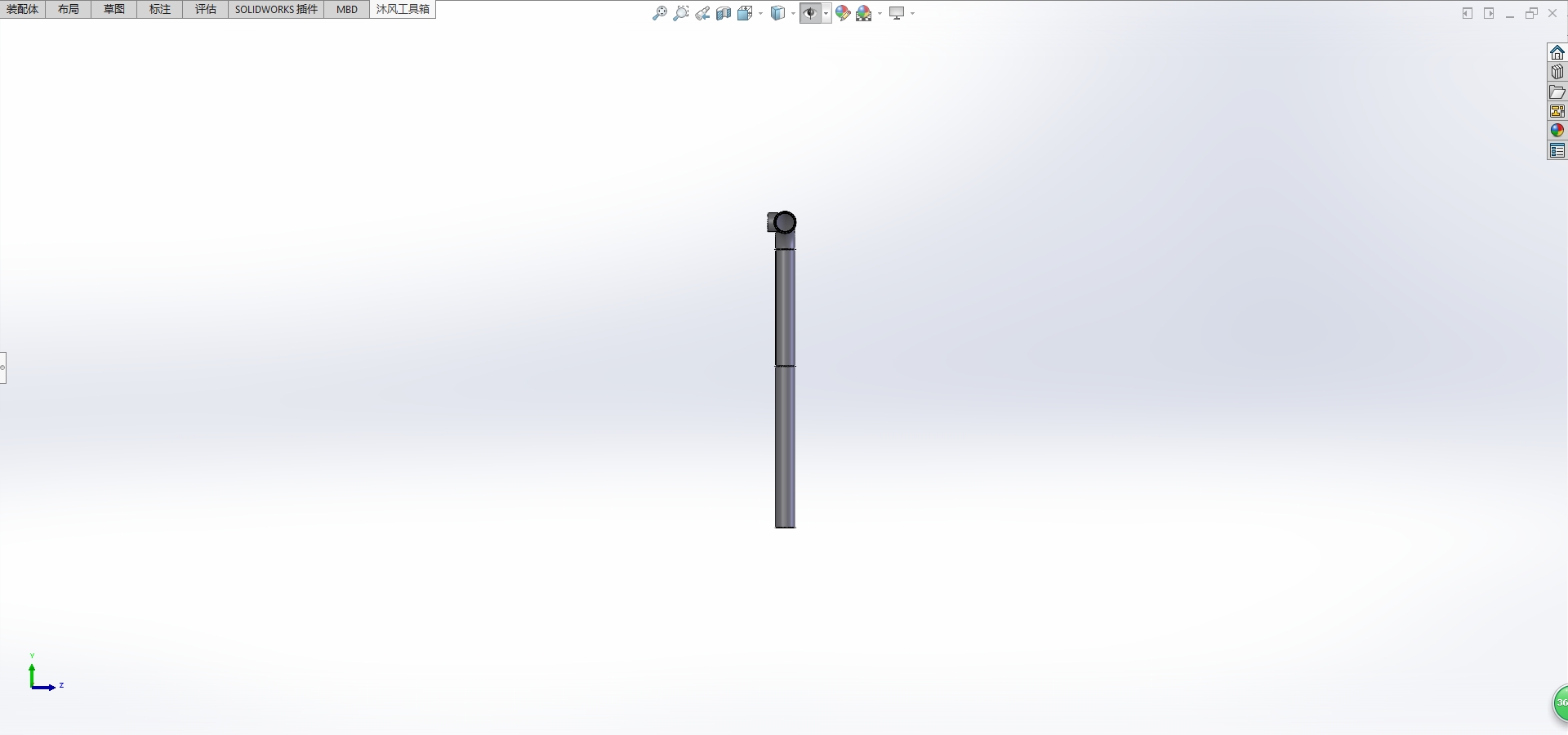

| 6 | 左视图.png | 165.59K |
| 7 | 高温烟气管01.01.SLDPRT | 156.93K |
| 8 | 高温烟气管01.SLDPRT | 176.96K |
| 9 | 高温烟气管02.SLDPRT | 173.63K |
| 10 | 高温烟气管03.SLDPRT | 187.81K |
| 11 | 高温烟气管04.SLDPRT | 168.32K |
| 12 | 高温烟气管05.SLDPRT | 172.27K |
| 13 | 高温烟气管06.SLDPRT | 171.19K |
| 14 | 高温烟气管07.SLDPRT | 172.05K |
| 15 | 高温烟气管膨胀节.SLDPRT | 483.08K |
| 16 | 高温烟气管道90°弯管.SLDPRT | 269.15K |
此图纸下载需要50金币
立即下载
发布者
忧虑的蜗牛
创作: 463
粉丝: 2
加入时间：2025-05-13
模型信息
图纸格式：sldasm,sldprt
文件大小：3.51M
所需金币：50
上传时间：2025-08-07 11:20:45
是否可编辑：不可修改，不包括参数
版本：SOLIDWORKS 2018
标签
图纸简介
回转窑烟气管道由耐温防腐管材拼接而成，通过直管、弯头组合出适配布局的弯折管路，接口密封严密 。工作时，窑尾高温烟气进入管道，借引风动力或自然流动，沿管路有序输送至除尘、余热回收等装置 。其密闭结构防烟气泄漏，合理走向保障气流顺畅，如同“烟气传送带”，高效衔接窑体与后续处理系统，助力烟气净化及能源回收 。
