23-255-椭圆同步带环形导轨（大板）（ID:2496509）

机械设备 / 非标机械 / 23-255-椭圆同步带环形导轨（大板）

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17545401557082.zip	38.09M
2	【海量3D模型下载，三维模型免费下载】-开拔网.url	129B
3	必看说明.txt	282B
4	椭圆同步带-T23-Y255-G16-D6-J120-G-S.SLDASM	4.24M
5	241231方案-底座板1.SLDPRT	306.31K
6	750W环线电机固定支架.SLDPRT	235.53K
7	750W电机固定座机构.SLDASM	1.61M
8	AT10同步带.SLDPRT	1.97M
9	AT10同步带假齿规格24-12-M4.SLDPRT	154.37K
10	AT10同步带带宽32毫米开孔尺寸图.SLDPRT	278.56K
11	BQ-3.7-E2B_S08LN04_WP_C1_BASE-200-T-24400.SLDPRT	54.08K
12	BQ-3.7-E2B_S08LN04_WP_C1_CLAMPING_NUT-200-T-24400.SLDPRT	50.53K
13	D255主传动组件.SLDASM	812.21K
14	T轨23-24-255-180产品图纸.SLDPRT	303.11K
15	T轨23-24直轨.SLDPRT	192.76K
16	_CMSG_GN_1.sldprt	54.51K
17	_SDAS-32x3030_b.sldprt	101.93K
18	_SDAS-32x3030_r.sldprt	120.21K
19	偏心轴承.SLDPRT	163.87K
20	凸轮轴承型号BPP01-d6.SLDPRT	157.74K
21	同心轴承.SLDPRT	157.76K
22	同步带固定链接件.SLDPRT	227.25K
23	同步带固定链接活动轴.SLDPRT	143.57K
24	同步轮型号AT10齿数34齿.SLDPRT	1.12M
25	垂直定位滑座机构.SLDASM	124.87K
26	垂直定位滑座机构.SLDPRT	332.91K
27	塞打螺丝φ6×12×M5.SLDPRT	197.94K
28	定位L板.SLDPRT	139.21K
29	定位PIN规格D5-10.SLDPRT	71.90K
30	客供滑座.SLDPRT	288.24K
31	客供版滑座.SLDASM	253.10K
32	客供版滑座装配体.SLDASM	415.96K
33	导轨皮带组件.SLDASM	1.19M
34	工装板.SLDPRT	116.77K
35	接近开关固定支架.SLDPRT	107.73K
36	接近开关组.SLDASM	96.13K
37	普通同步带支撑挡块.SLDPRT	264.99K
38	标准件-M4-8内六角平圆头螺丝.SLDPRT	130.87K
39	标准件-NSK轴承型号6804ZZ.SLDPRT	608.64K
40	标准件-亚德客调节阀型号PSL601A.SLDPRT	201.42K
41	标准件-凸轮随动轴承外径16型号BPK01-d6-PP.SLDPRT	152.57K
42	标准件-夹紧型单膜片联轴器型号D82L66孔22-24.SLDPRT	784.60K
43	标准件-安川750W绝对值伺服电机型号SGMXJ-08AUA6SC2SGDXS-5R5AAOA80023米线缆JZSP-C7PA2-03-JEJZSP-C7M32-03-JXD294预估3410.SLDPRT	2.31M
44	标准件-定位PIN规格D5-10.SLDPRT	75.56K
45	标准件-行星减速机型号PGH090-L1Z速比1比30）.SLDPRT	186.98K
46	标准件-轴卡型号STWN6.SLDPRT	90.67K
47	标准件轴卡-STWN8.sldprt	74.82K
48	标准件轴承型号6006ZZ.SLDPRT	725.65K
49	标准件（亚德客）型号SDA32x30S-CMSG-2（配插6毫米的调速接头）.SLDASM	312.93K
50	标准件（怡合达）杆端关节轴承型号BNC51-SA6T-K-R.SLDPRT	207.01K
51	标准件（网购件）圆螺母国标锁紧螺母开槽止退螺丝母四槽并帽M27-1.5细牙螺母.SLDPRT	121.93K
52	气缸出力摆臂.SLDPRT	183.25K
53	环线主动轮转轴.SLDPRT	266.27K
54	环线主轴轴承座.SLDPRT	191.85K
55	环线张紧组件.SLDASM	151.94K
56	环线张紧螺丝.SLDPRT	536.29K
57	环线绊门AT10同步带宽32毫米链接方式.SLDASM	265.85K
58	环线调节固定座.SLDPRT	113.89K
59	环线调节块.SLDPRT	113.64K
60	环线连杆定位机构组件-B.SLDASM	890.10K
61	绊门链接件零件固定型.SLDPRT	430.84K
62	连杆定位滑座机构.SLDPRT	142.22K
63	连杆定位零件-A.SLDPRT	153.14K
64	连杆定位零件-C.SLDPRT	176.70K
65	连杆定位零件-E.SLDPRT	128.27K
66	连杆定位零件-F.SLDPRT	181.15K
67	连杆定位零件-G1.SLDPRT	74.17K
68	连杆定位零件-H.SLDPRT	89.26K
69	连杆定位零件-I1.SLDPRT	118.03K

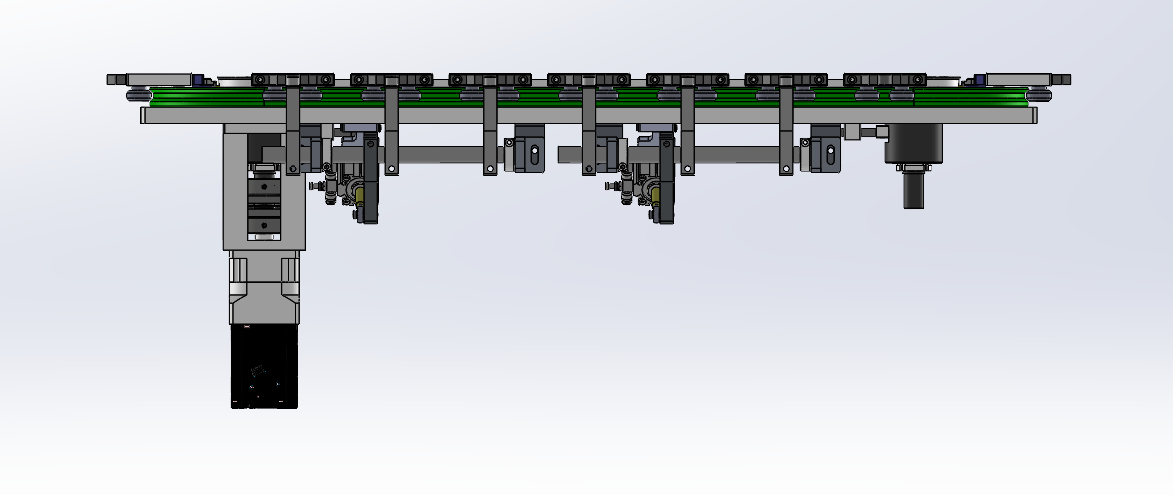

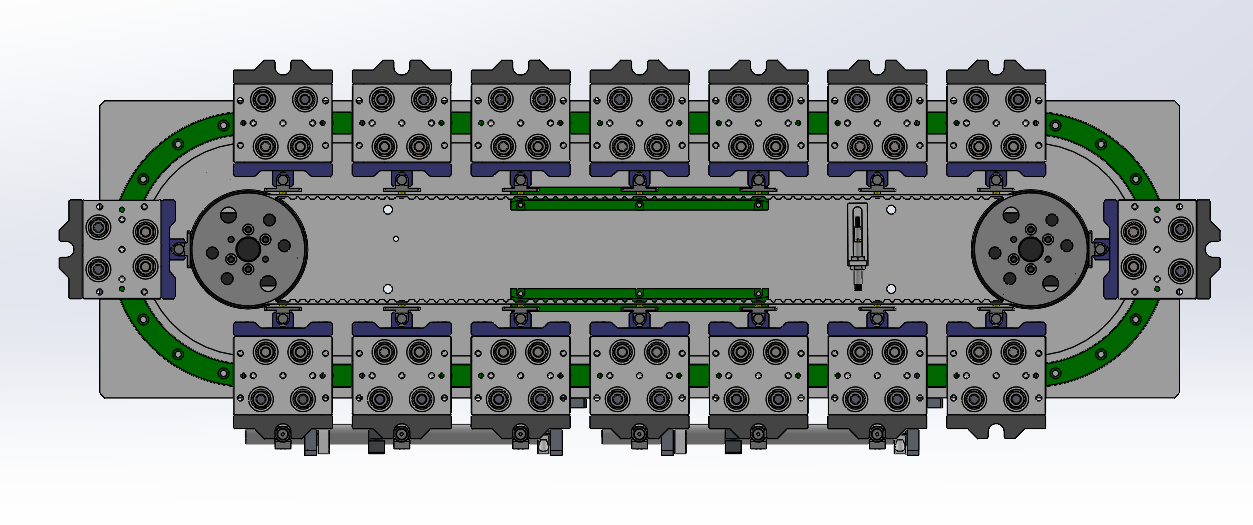

70	上视图.png	199.24K

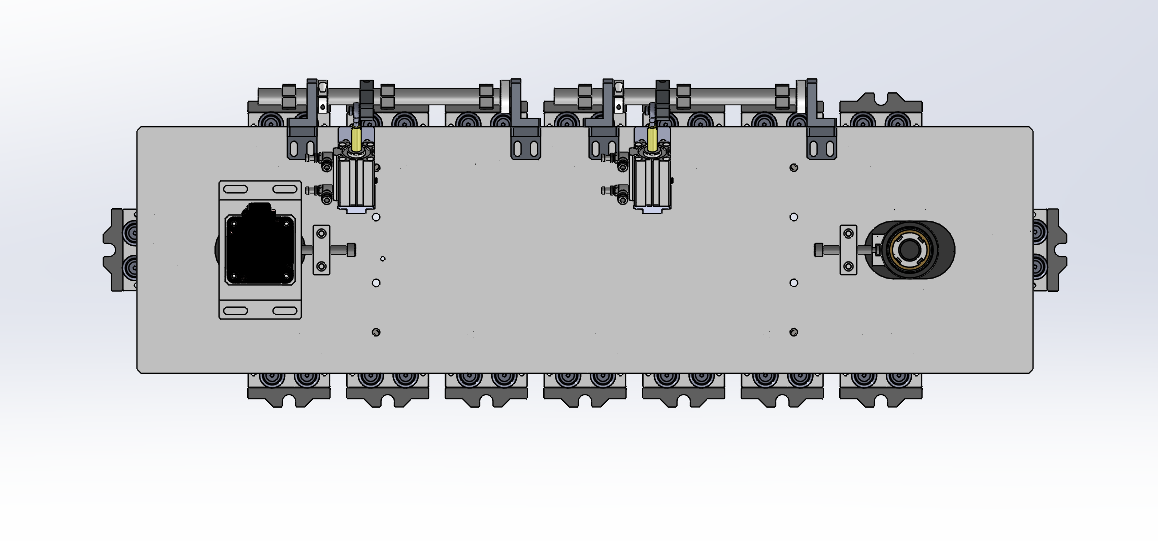

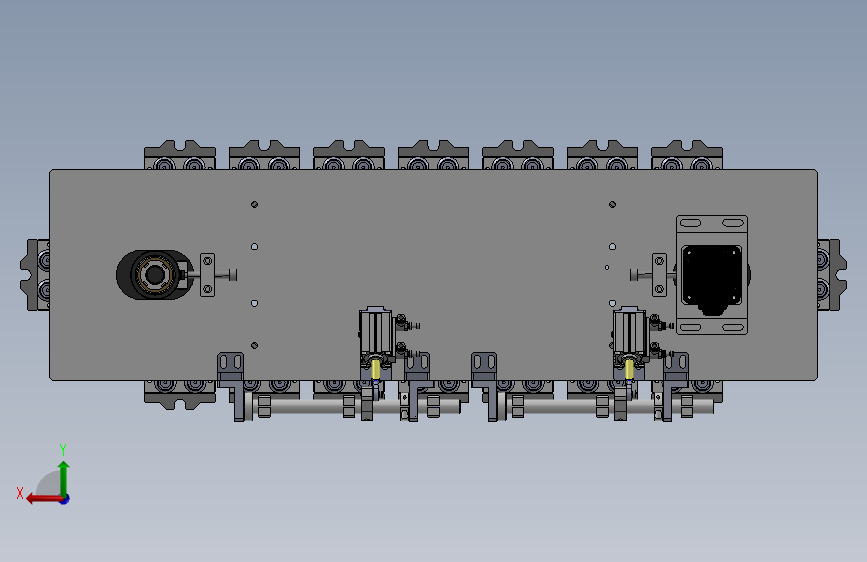

71	仰视图.png	72.38K
72	侧视图.png	54.76K

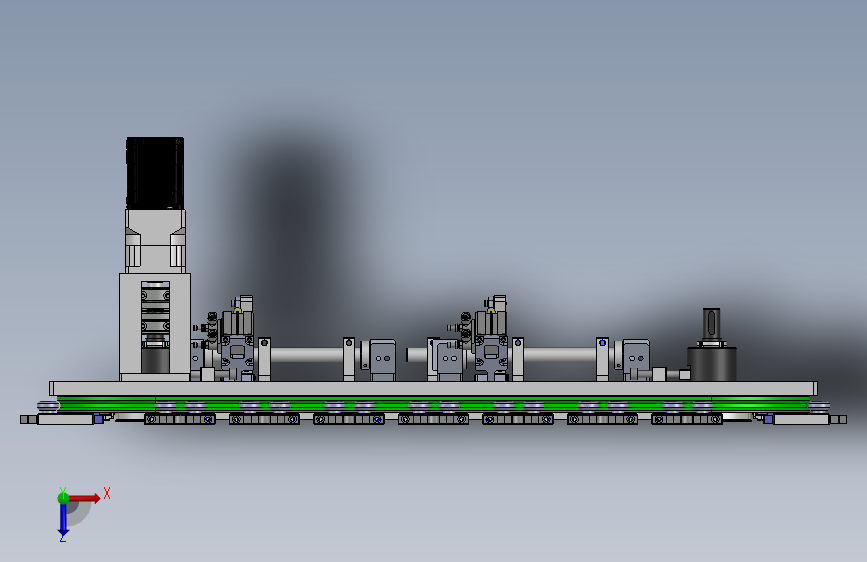

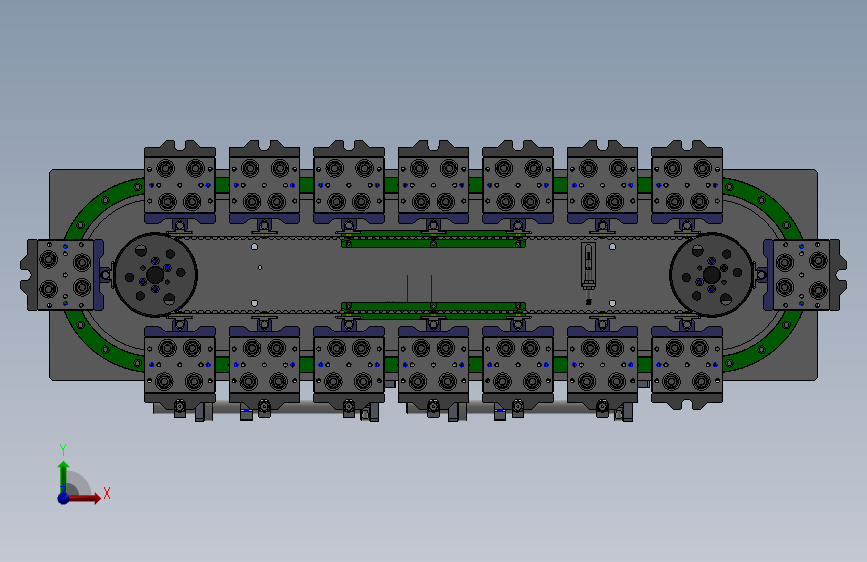

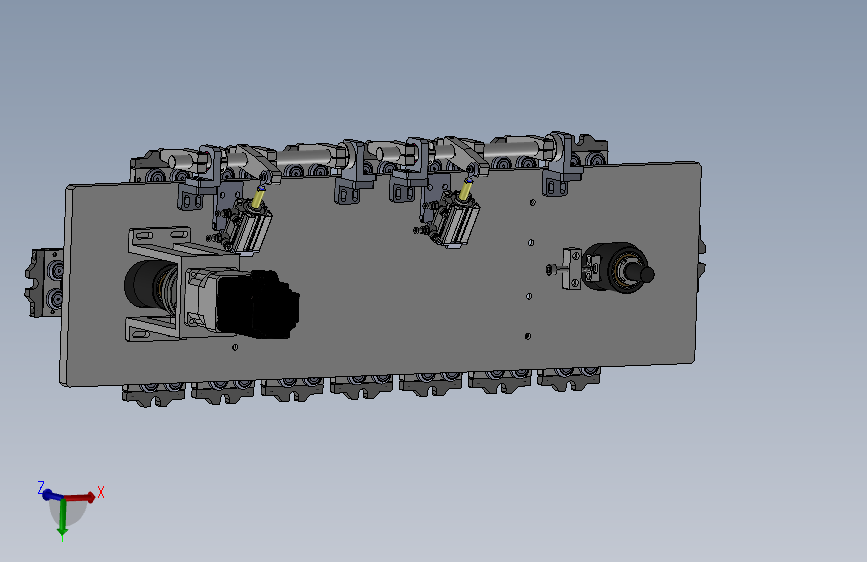

73	总览图.png	266.46K
74	椭圆同步带-T23-Y255-G16-D6-J120-G-S.STEP	21.39M
