24KV中置柜3维图纸（ID:255229）

机械设备 / 机加工设备 / 24KV中置柜3维图纸

©非原创

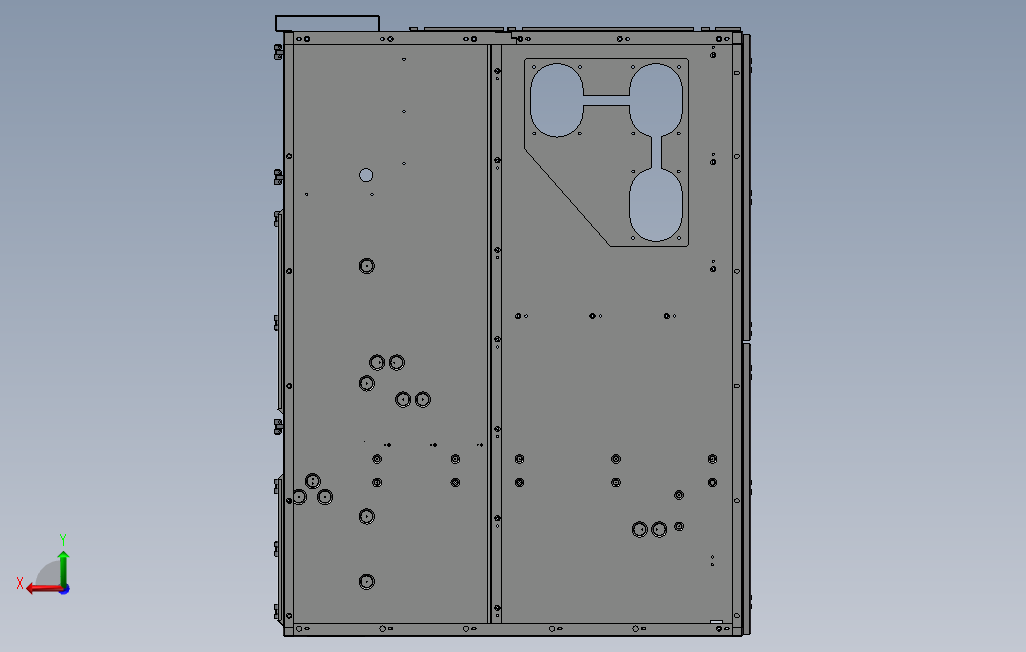

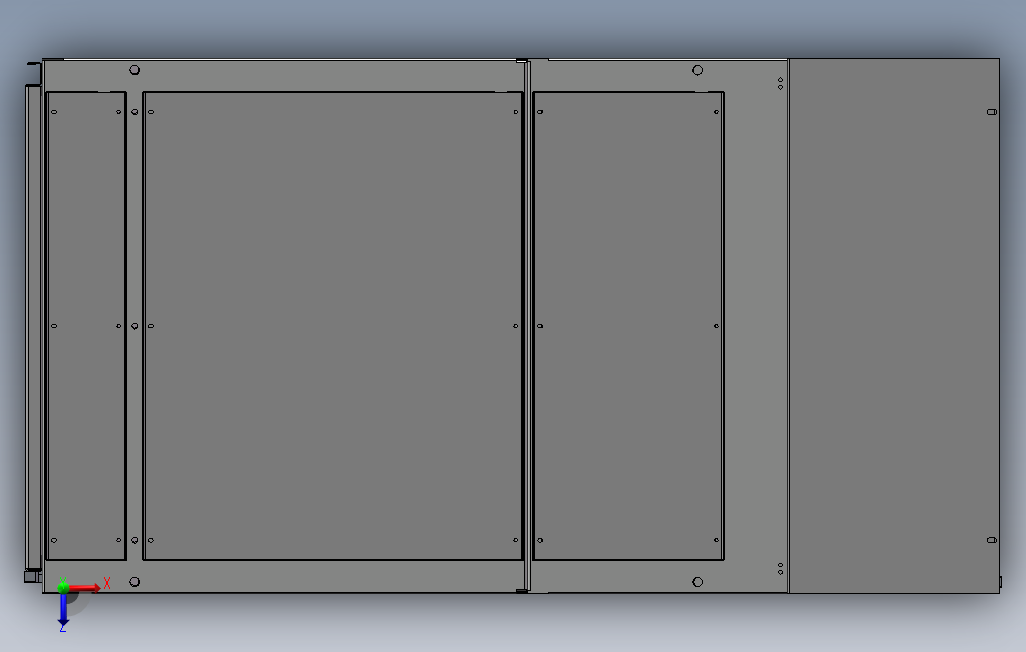

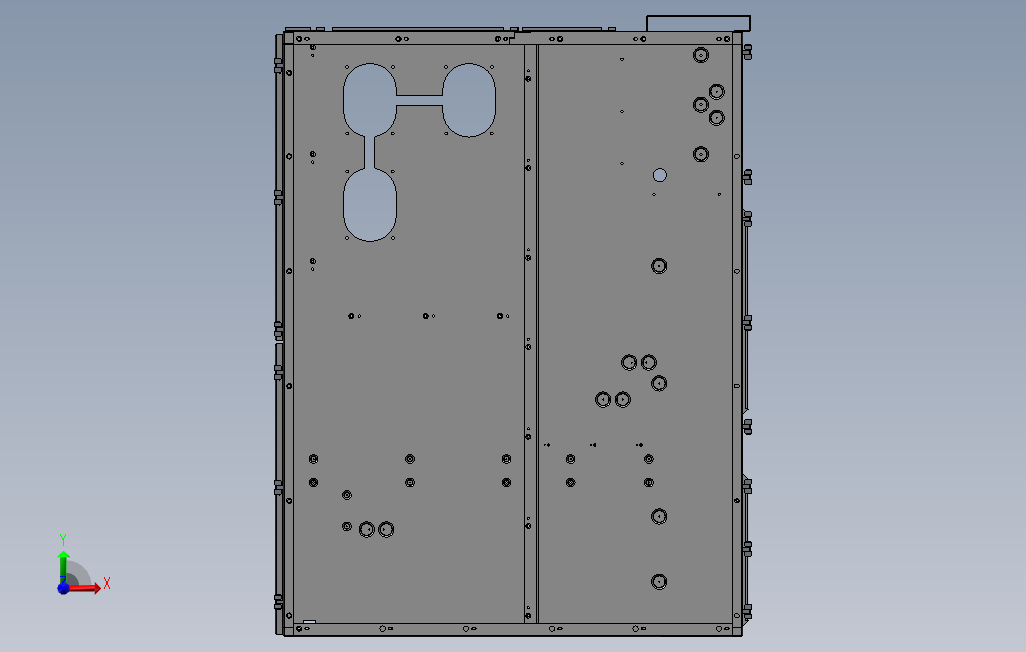

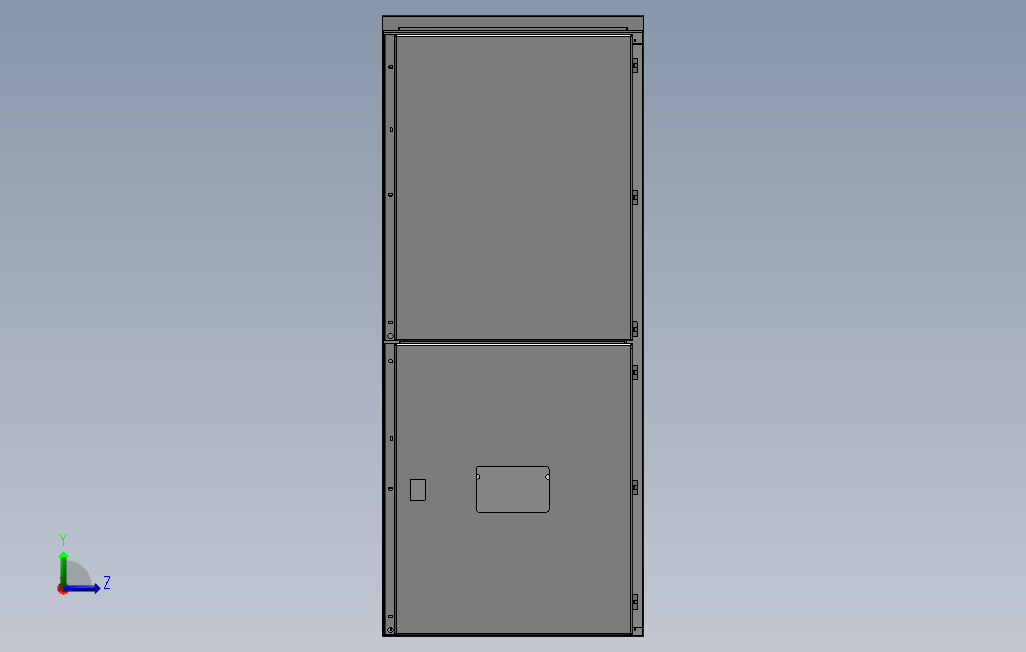

平面图

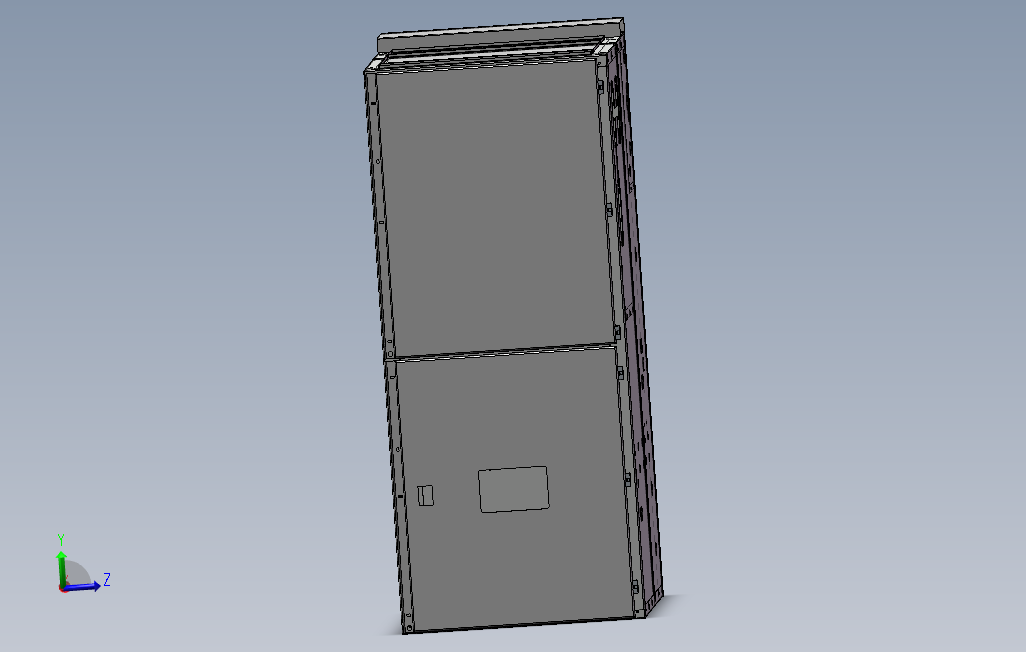

3D视图

文件列表

#	文件名称	文件大小
1	24KV中置柜装配体1.SLDASM	3.42M
2	8HF.043.1200.1(右立柱.SLDPRT	642.50K
3	8HF.043.1201.1(左立柱.SLDPRT	617.00K
4	8HF.043.1203(支承板.SLDPRT	320.00K
5	8HF.043.1204.1(前挡板.SLDPRT	270.50K
6	8HF.043.1211(端子架板.SLDPRT	359.50K
7	8HF.043.1212(电缆支架.SLDPRT	325.00K
8	8HF.043.1215.1(底板支架.SLDPRT	670.50K
9	8HF.043.1218(避雷器支架.SLDPRT	224.00K
10	8HF.043.1229(中隔板托板右.SLDPRT	287.50K
11	8HF.043.1229(中隔板托板左.SLDPRT	293.50K
12	8HF.050.1201.2(下隔板.SLDPRT	253.00K
13	8HF.050.1202(计量室封板.SLDPRT	388.50K
14	8HF.050.1220.1(中隔板.SLDPRT	1.03M
15	8HF.055.1210(底板.SLDPRT	1.18M
16	8HF.060.1210.1(面板下+显示器.SLDPRT	1.06M
17	8HF.060.1211.1(面板中.SLDPRT	1.05M
18	8HF.060.1212(仪表室面板.SLDPRT	952.00K
19	8HF.060.1225(后上门.SLDPRT	816.00K
20	8HF.060.1226.1(后下门+灯孔.SLDPRT	814.50K
21	8HF.062.1210.2(PT手车安装板.SLDPRT	543.50K
22	8HF.062.1210.3(触头盒安装板.SLDPRT	661.00K
23	8HF.151.1200.1(右前侧板.SLDPRT	1.95M
24	8HF.151.1201.1(左前侧板.SLDPRT	1.50M
25	8HF.151.1208.1(右后侧板.SLDPRT	1.36M
26	8HF.151.1209.1(左后侧板.SLDPRT	1.29M
27	8HF.151.1213(过线压板(前.SLDPRT	251.00K
28	8HF.151.1214(过线压板(后.SLDPRT	243.00K
29	8HF.151.1221(继电器屏板.SLDPRT	3.13M
30	8HF.151.1225.1(左下防护板.SLDPRT	318.50K
31	8HF.151.1226.1(右下防护板.SLDPRT	317.50K
32	8HF.151.1227.1(左上防护板.SLDPRT	289.50K
33	8HF.151.1228.1(右上防护板.SLDPRT	297.00K
34	8HF.151.1230.1(一次电缆封板3孔.SLDPRT	395.00K
35	8HF.151.1255(左后侧封板.SLDPRT	450.50K
36	8HF.151.1256(左前侧封板）.SLDPRT	376.00K
37	8HF.151.1257(右后侧封板.SLDPRT	436.00K
38	8HF.151.1258(右前侧封板.SLDPRT	438.00K
39	8HF.161.1217(上安装板.SLDPRT	270.00K
40	8HF.161.1217.1(计量上安装板.SLDPRT	270.00K
41	8HF.161.1221.1(大弯板.SLDPRT	714.00K
42	8HF.161.1230(仪表箱大弯板.SLDPRT	619.00K
43	8HF.161.1232(门横梁.SLDPRT	282.00K
44	8HF.161.1237(触头盒铝隔板.SLDPRT	265.50K
45	8HF.161.1238(主母线铝隔板.SLDPRT	272.00K
46	8HF.161.1239(联络主母线铝隔板.SLDPRT	247.50K
47	8HF.161.1251(仪表箱连接弯板.SLDPRT	292.50K
48	8HF.161.1252(前过线槽板.SLDPRT	294.50K
49	8HF.161.1253(后过线槽板.SLDPRT	333.00K
50	8HF.167.1213(CT安装梁.SLDPRT	353.50K
51	8HF.167.1215(立柱接地开关梁).SLDPRT	283.50K
52	8HF.310.1201.1(前上顶盖.SLDPRT	847.00K
53	8HF.310.1202(后上顶盖.SLDPRT	883.00K
54	8HF.310.1211(眉头盖板.SLDPRT	211.00K
55	8HF.310.1211.1(边柜左眉头盖板.SLDPRT	240.00K
56	8HF.310.1211.2(边柜右眉头盖板.SLDPRT	254.00K
57	8HF.310.1216.1(泄压盖)后.SLDPRT	340.50K
58	8HF.310.1216.2(泄压盖)中.SLDPRT	334.50K
59	8HF.310.1216.3(泄压盖)前.SLDPRT	359.50K
60	8HF.868.1210(眉头.SLDPRT	207.50K
61	24KV摇门铰链1.SLDPRT	128.50K
62	24KV摇门铰链2.SLDPRT	138.50K
63	24KV铰链上块8026010.SLDPRT	134.50K
64	24KV铰链下块5026010.SLDPRT	133.50K
65	24KV铰链中块8026011.SLDPRT	125.50K
