UG 封箱机（ID:2591864）

机械设备 / 非标机械 / UG 封箱机

©原创

平面图

文件列表

#	文件名称	文件大小
1	17569494337050.rar	6.59M
2	B628ZZ.prt	183.50K
3	BGHKB6801ZZ_30_KCCh.prt	165.50K
4	CPS321212.prt	173.00K
5	deepgrooveballbearingsgb_PreviewCfg.prt	188.00K
6	HBLTDS50_1_65_info_40_40.prt	444.50K
7	hexagon9.prt	113.00K
8	holder40.prt	161.50K
9	MBCH10.prt	229.50K
10	mirror_ROFAM26.prt	62.00K
11	mirror_刀架右侧板.prt	169.50K
12	mirror_输送带组件_0.prt	134.50K
13	MTSBHL28.prt	162.50K
14	MTSPNR25.prt	162.50K
15	MTSYW50.prt	169.50K
16	ROFAM40_8_L50_X7_Y5_Z4_p.prt	122.00K
17	主动轮轮垫片.prt	96.50K
18	交卷隔套.prt	93.00K
19	传送带滚轮.prt	66.50K
20	偏心轮.prt	131.00K
21	刀架右侧板.prt	428.00K
22	刀架定位轮.prt	92.00K
23	刀架组.prt	90.50K
24	刀架组旋转螺母.prt	119.00K
25	刀片固定板.prt	133.00K
26	切刀.prt	293.50K
27	切刀固定板.prt	125.50K
28	前轮滚轴3.prt	114.50K
29	前轮轴1.prt	118.50K
30	前轮轴3.prt	119.50K
31	后轮左侧板.prt	179.00K
32	后轮组.prt	73.50K
33	后轮组垫片.prt	95.00K
34	后轮组轴套.prt	150.50K
35	后轮轴1.prt	114.00K
36	导向轮座.prt	284.00K
37	导轮棍1.prt	156.00K
38	导轴.prt	137.00K
39	导轴2.prt	113.50K
40	封机箱滚筒架.prt	292.00K
41	封机箱芯立柱.prt	287.00K
42	封箱机总装配.prt	364.99K
43	封箱机总装配_motion1-solution_1.minf	27.25K
44	封箱机总装配_motion1-solution_1.minp	117.15K
45	封箱机总装配_motion1-solution_1.mres	1.22M
46	封箱机总装配_motion1.sim	198.65K
47	封箱机机芯.prt	123.69K
48	左连杆.prt	153.00K
49	底部链轮盖板.prt	266.00K
50	张紧臂.prt	172.00K
51	张紧轴.prt	113.50K
52	支撑轴.prt	122.00K
53	支脚.prt	353.00K
54	机芯右侧板.prt	390.00K
55	机芯固定架.prt	466.00K
56	机芯左侧板.prt	384.00K
57	横梁.prt	309.00K
58	橡胶辊1.prt	131.00K
59	滑动丝杠.prt	210.50K
60	滚轮主动轴.prt	177.00K
61	滚轮安装板.prt	479.50K
62	滚轮安装板2.prt	146.50K
63	电机CM0940-CG0910S12.prt	317.50K
64	皮带罩.prt	399.00K
65	盖板.prt	247.00K
66	直纹导轴.prt	170.50K
67	胶卷固定轴.prt	112.50K
68	胶卷垫片.prt	92.50K
69	胶带固定筒.prt	420.50K
70	胶带支板.prt	207.50K
71	胶带支架组件.prt	71.50K
72	芯轴1.prt	127.50K
73	螺母连接块.prt	174.50K
74	螺母连接块2.prt	214.50K
75	轮子.prt	134.00K
76	轴1.prt	126.00K
77	输送带组件.prt	190.50K
78	连杆组件.prt	72.00K
79	镜像滚轮.prt	62.00K

此图纸下载需要93金币

立即下载

发布者

一品三维工程师

创作: 291

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：6.75M

所需金币：93

上传时间：2025-09-04 09:30:36

是否可编辑：可修改，包括参数

版本：UG NX 10

标签

UG建模

封箱机

图纸简介

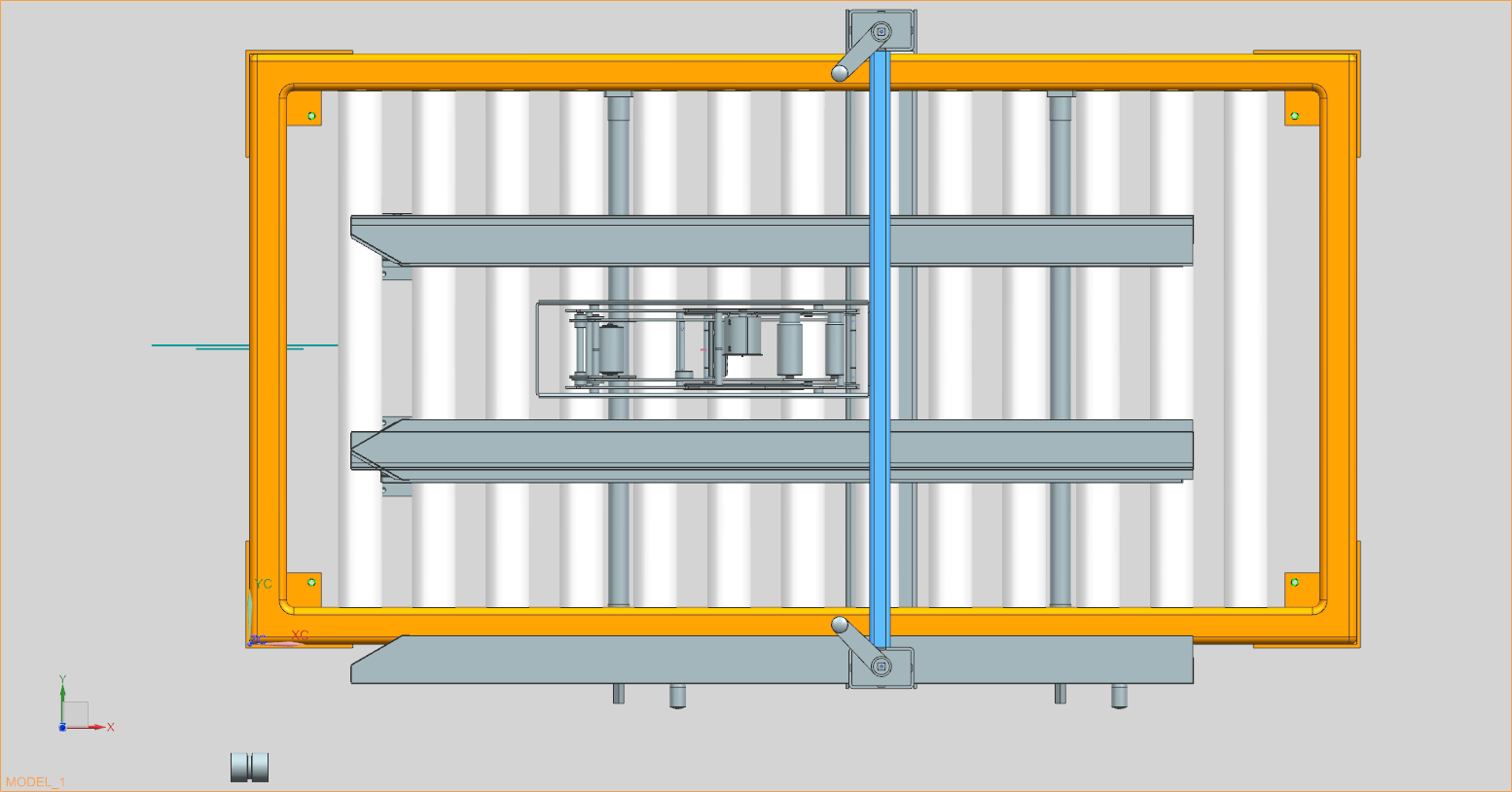

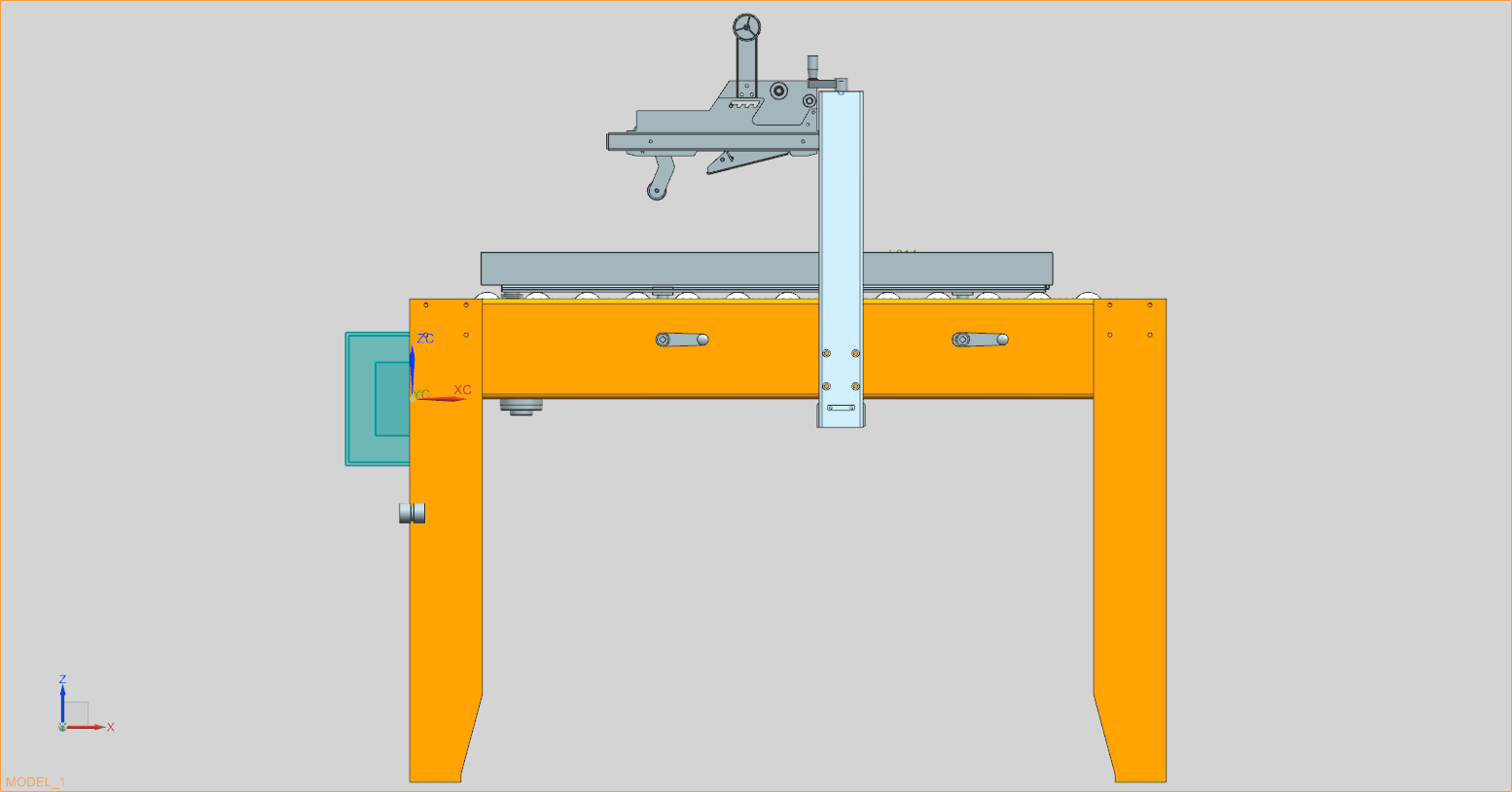

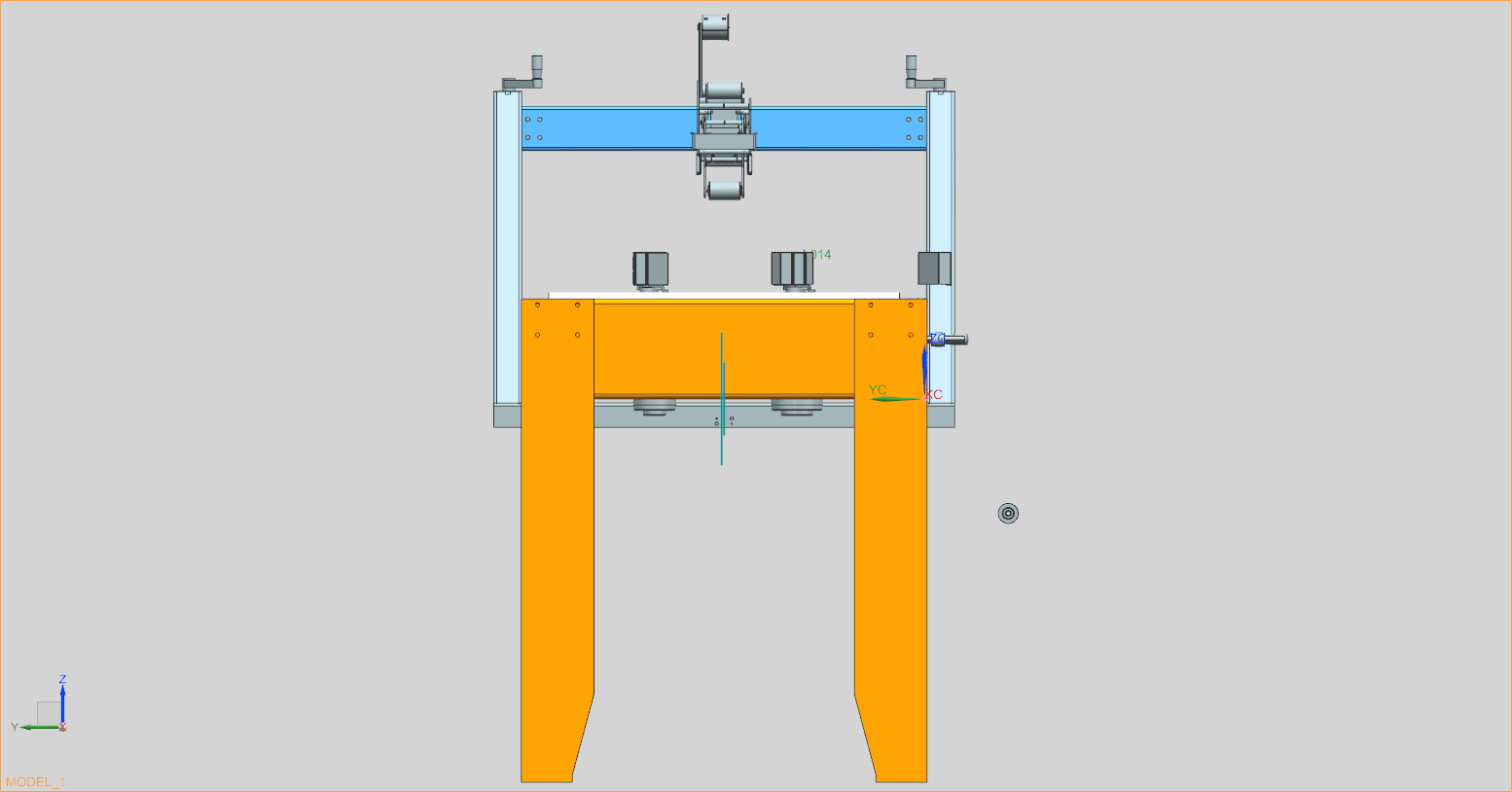

模型明细封箱机模型包含输送辊道、纸箱定位机构、胶带供给组件、压合装置及机架。技术要求输送速度 0.8-1.2m/s，适配 200-600mm 边长纸箱，封箱合格率≥99%。胶带贴合偏差≤±2mm，切刀裁切精度 ±1mm，无胶带断裂现象。定位机构响应时间≤0.2s，运行噪音≤70dB，机架承重≥50kg。设计原理纸箱经辊道输送至定位工位，挡板校正位置后，胶带供给组件送带并贴合纸箱接缝，压轮压实胶带，最后切刀切断胶带，完成自动封箱。用途适用于电商仓储、物流分拣、食品加工等领域，替代人工完成纸箱封口，提升包装效率，保证封箱一致性，适配各类批量包装场景。
