4款插入式直角铰接终端快换管接头（ID:2615578）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 插入式直角铰接终端快换管接头[JKH-JJ-Z10].sldprt | 282.51K |
| 2 | 插入式直角铰接终端快换管接头[JKH-JJ-Z4].sldprt | 265.46K |
| 3 | 插入式直角铰接终端快换管接头[JKH-JJ-Z6].sldprt | 265.57K |
| 4 | 插入式直角铰接终端快换管接头[JKH-JJ-Z8].sldprt | 280.53K |
| 5 | 装配体9.SLDASM | 477.47K |
此图纸下载需要20金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间：2024-07-22
模型信息
图纸ID：2615578
图纸格式：sldprt,sldasm
文件大小：1.53M
所需金币：20
上传时间：2025-09-11 10:08:15
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
接头
图纸简介

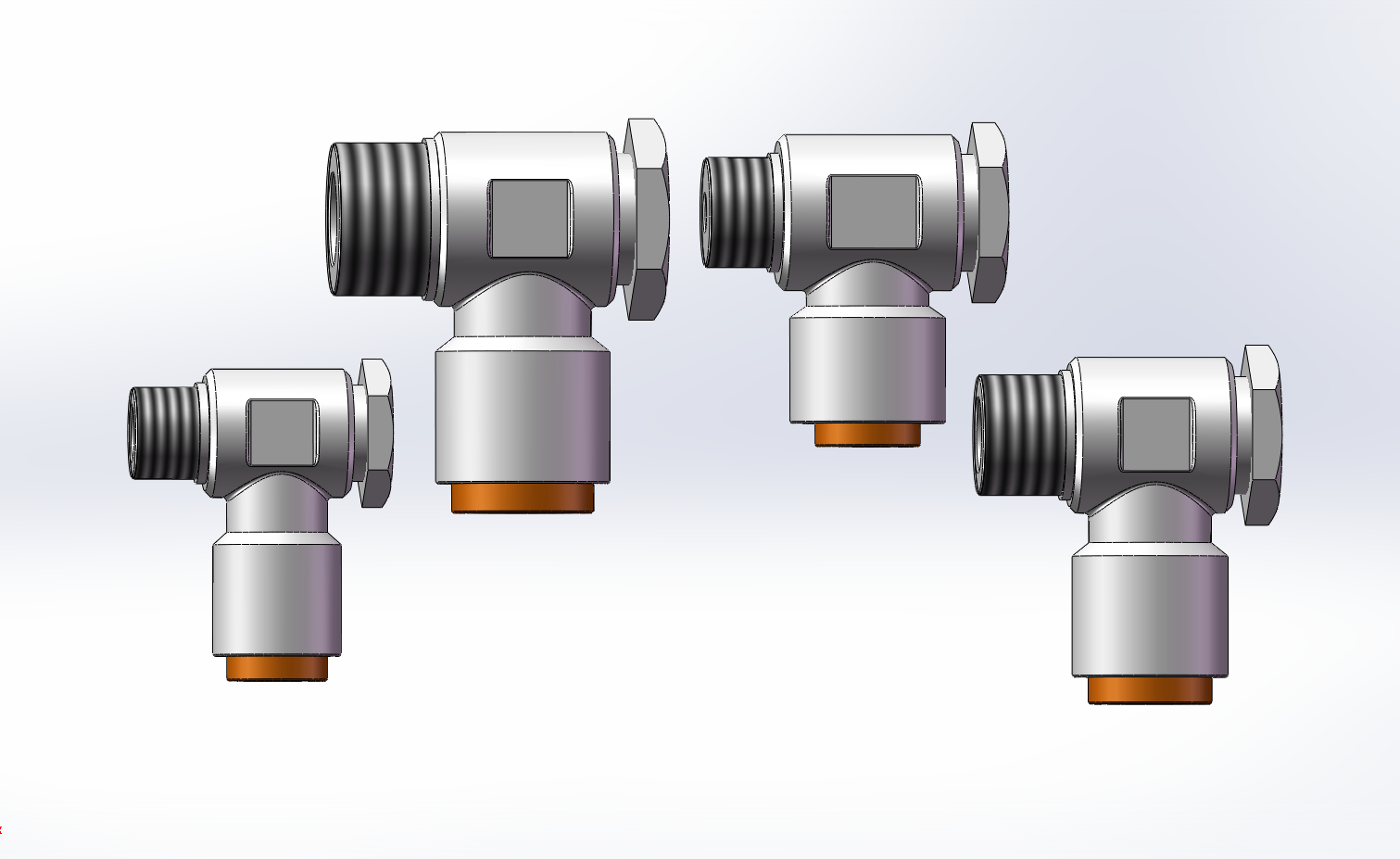

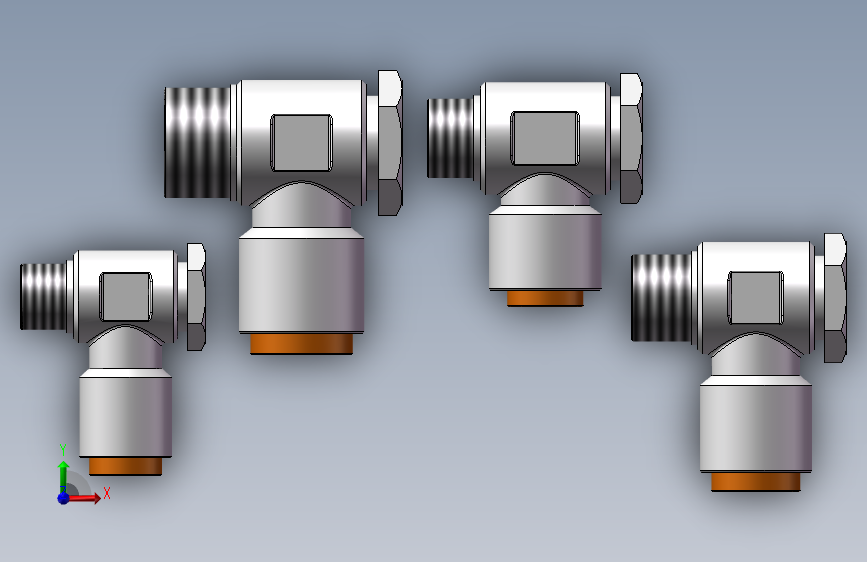

插入式直角铰接终端快换管接头 ，是一种用于快速连接气动管路的装置，属于插入式管接头类型，主要用于硬质/半硬质尼龙管、塑料管的连接，最大工作压力为1.0MPa。其材质可选304/316不锈钢，支持直角、三通、四通方向的调整，通过直接插管实现牢固连接。
