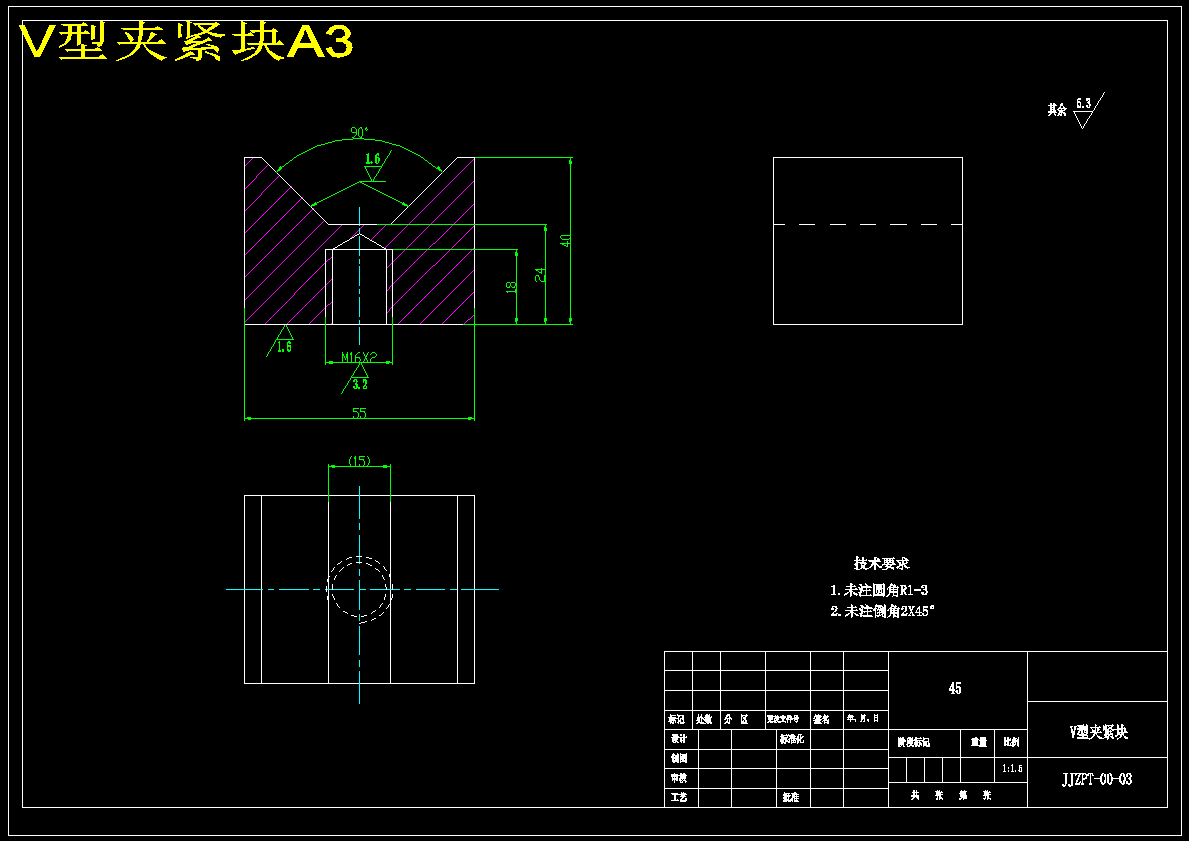

凸轮杆加工工艺及钻Ф20孔夹具设计【含10张CAD图纸】（ID:2618730）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

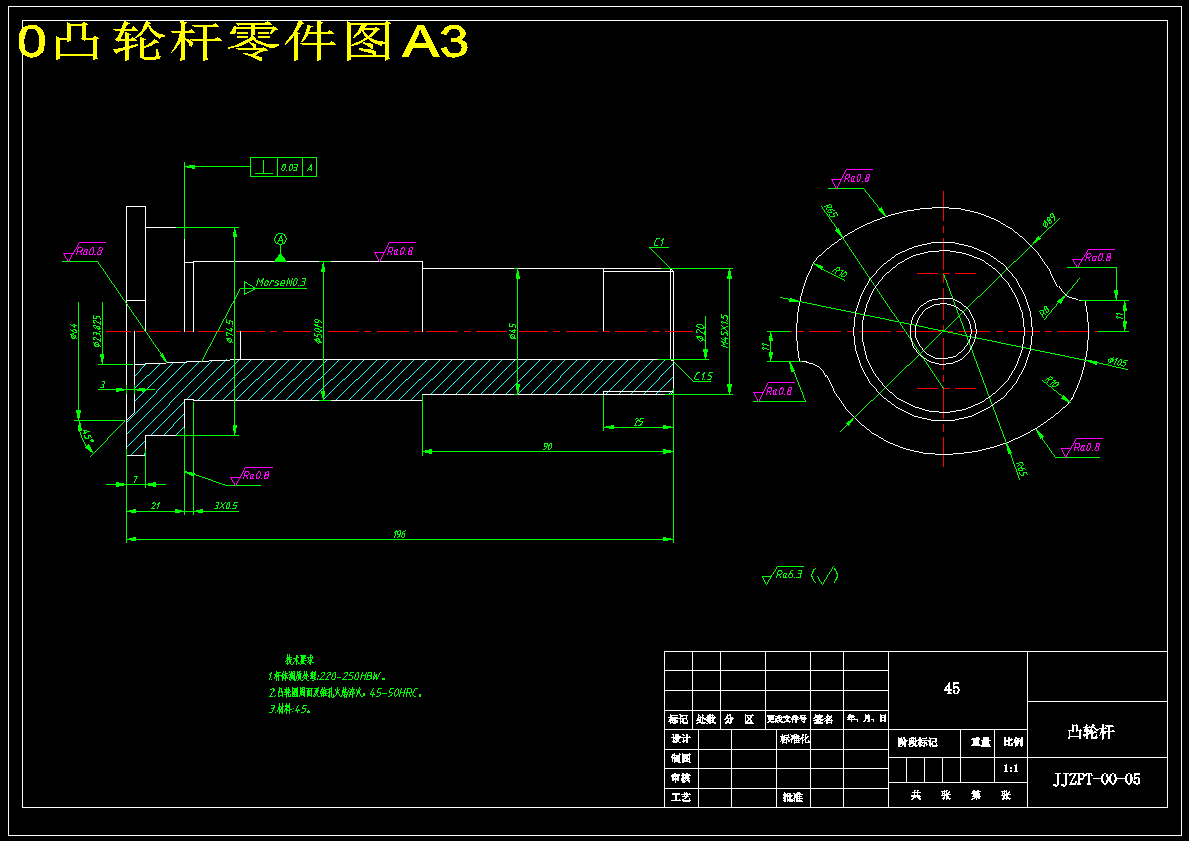

| 1 | 0凸轮杆零件图A3.dwg | 74.42K |

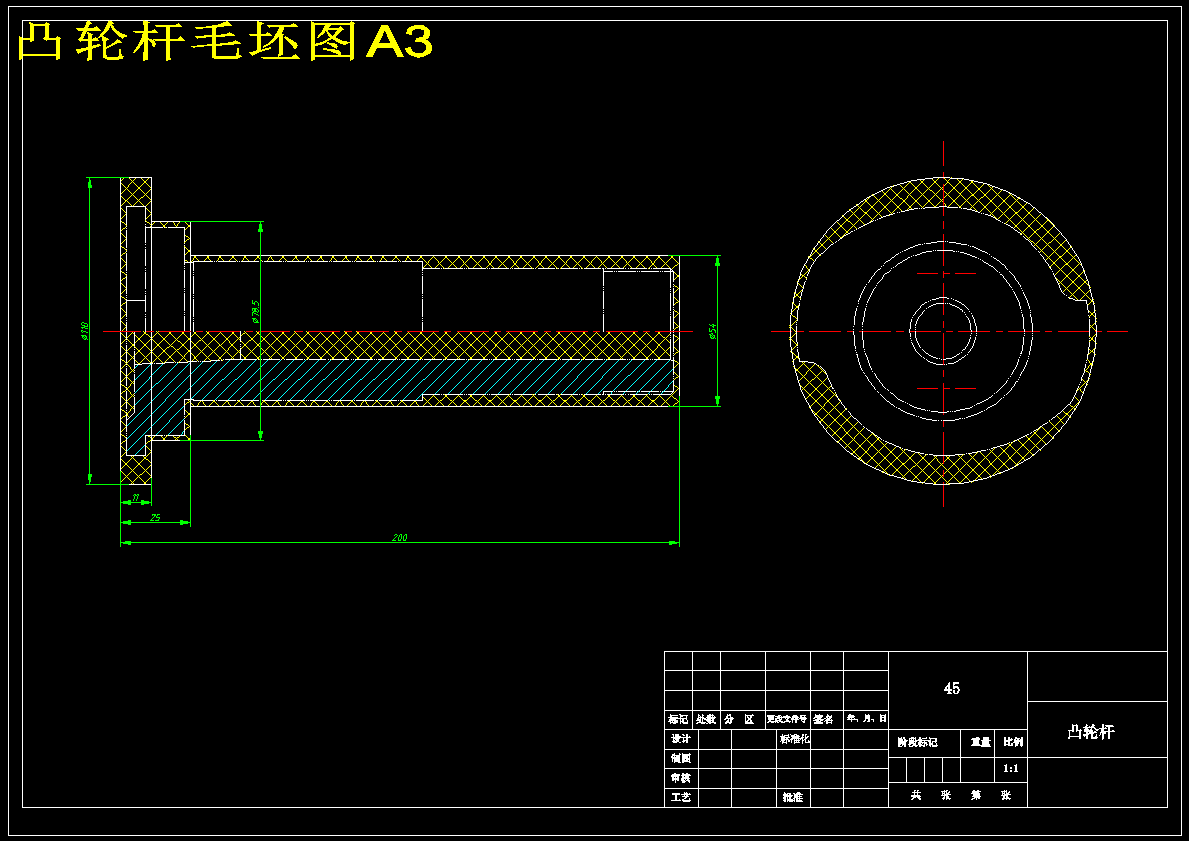

| 2 | 17576705967635.zip | 1.65M |
| 3 | V型夹紧块A3.dwg | 70.73K |
| 4 | V型定位块A3.dwg | 78.82K |
| 5 | 任务书.doc | 19.00K |

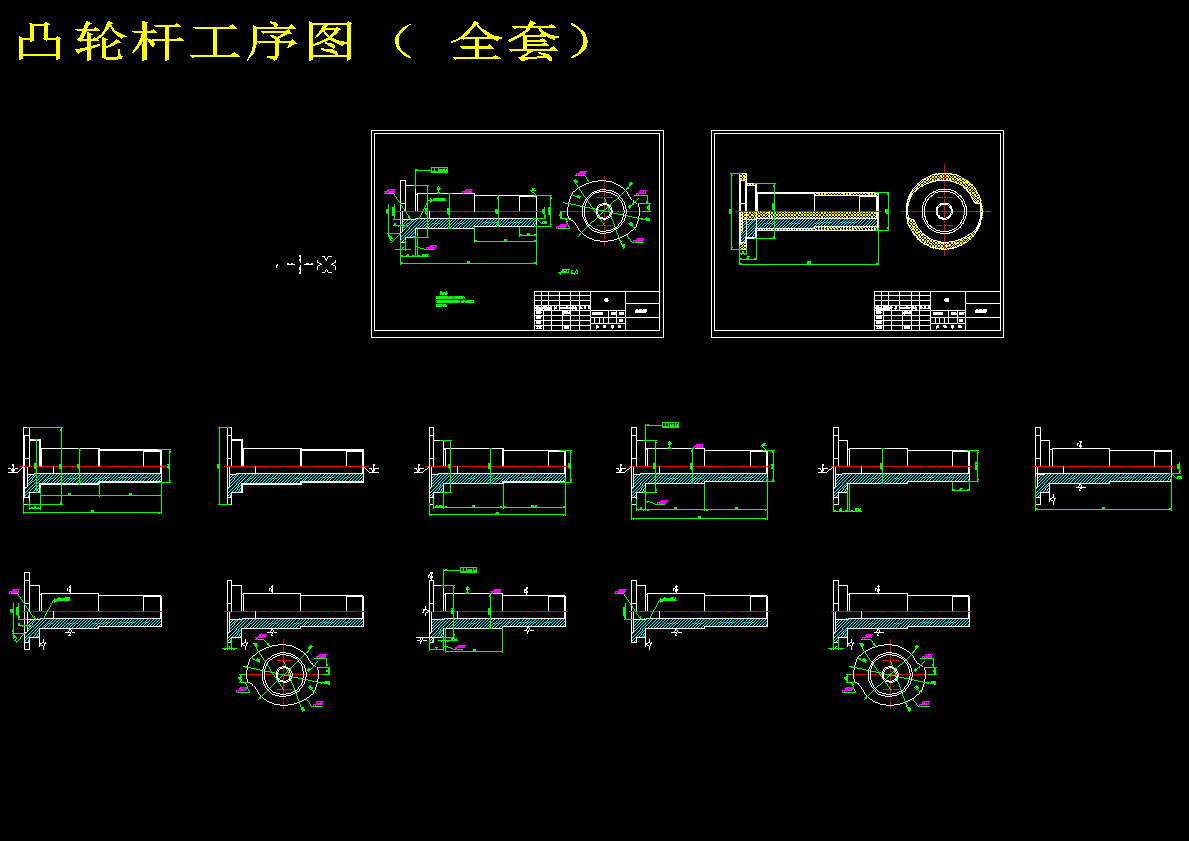

| 6 | 凸轮杆工序图（全套）.dwg | 144.70K |
| 7 | 凸轮杆毛坯图A3.dwg | 63.48K |
| 8 | 夹具体A1.dwg | 100.05K |
| 9 | 夹具装配图A0-zongzhuangtu.bak | 135.84K |
| 10 | 夹具装配图A0-zongzhuangtu.dwg | 146.81K |
| 11 | 夹具装配图A0.dwg | 135.84K |

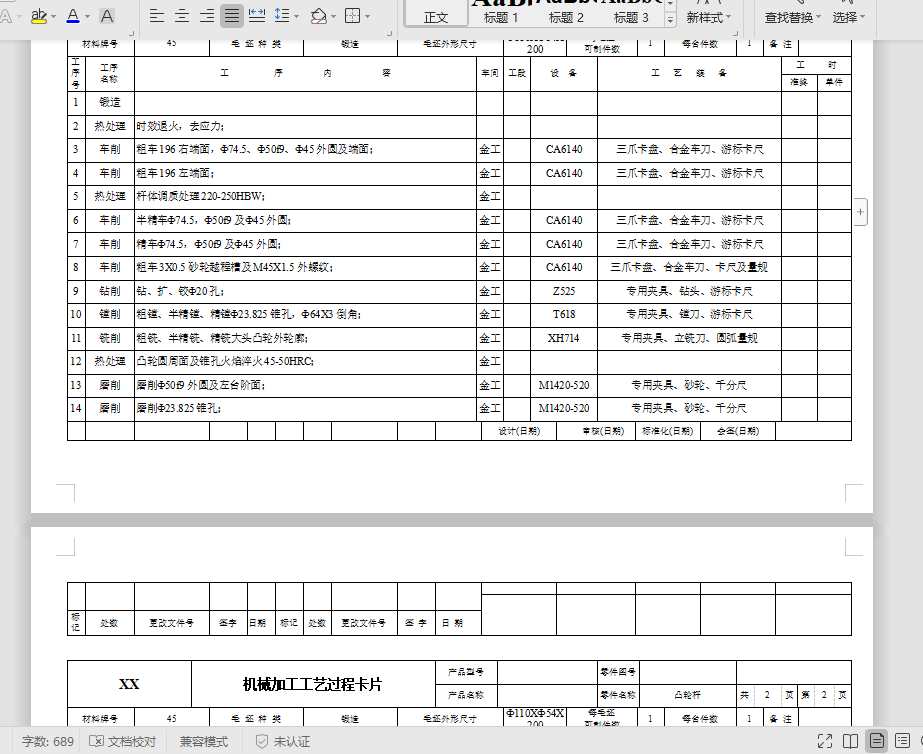

| 12 | 工序卡片.doc | 461.00K |
| 13 | 工艺过程卡片.doc | 71.00K |

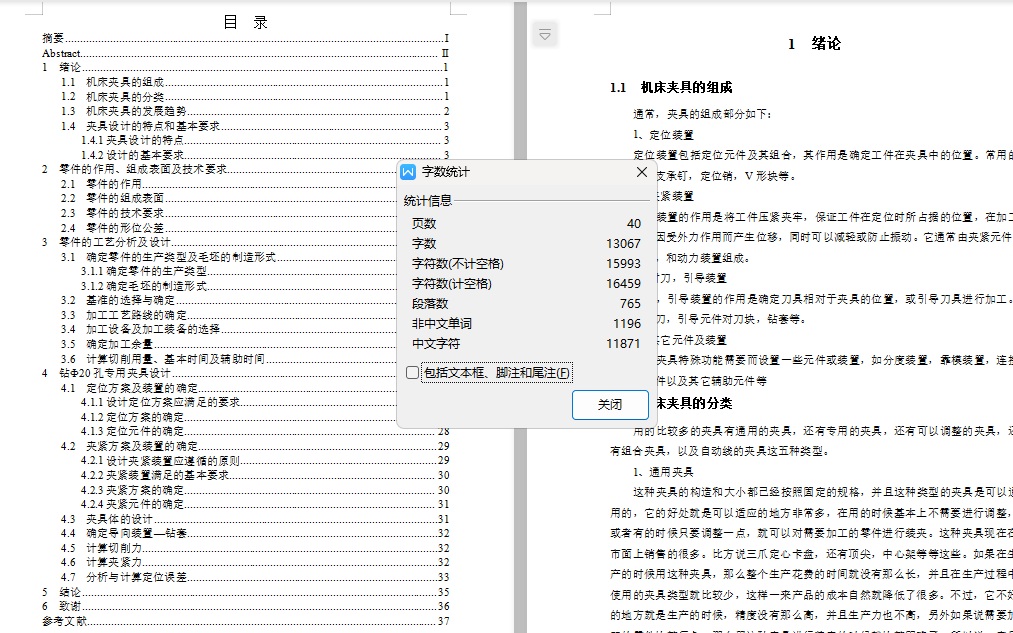

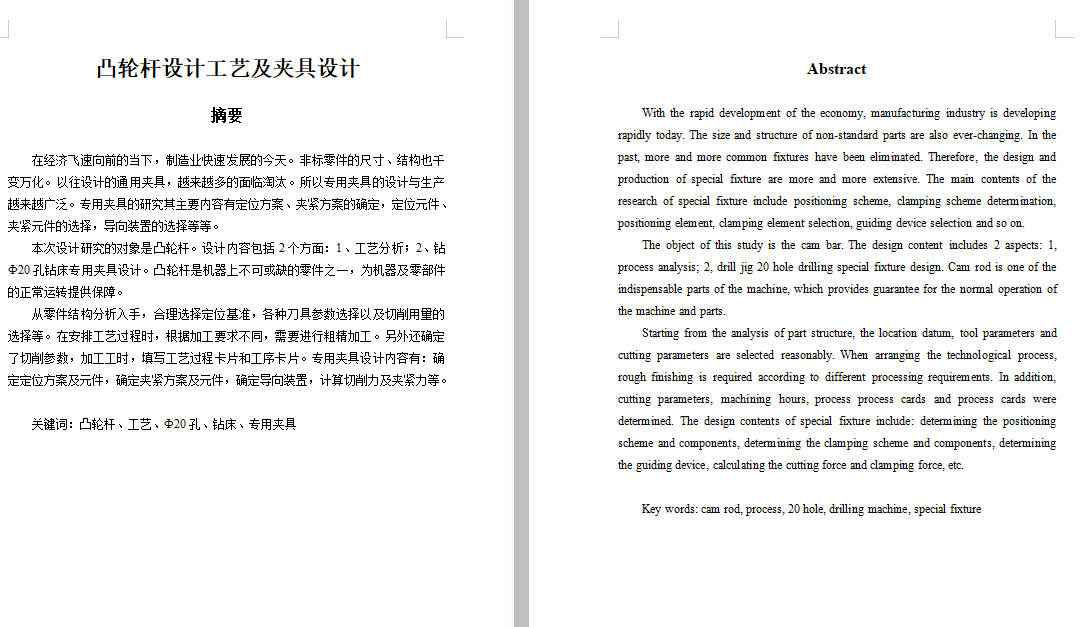

| 14 | 设计说明书.doc | 953.75K |

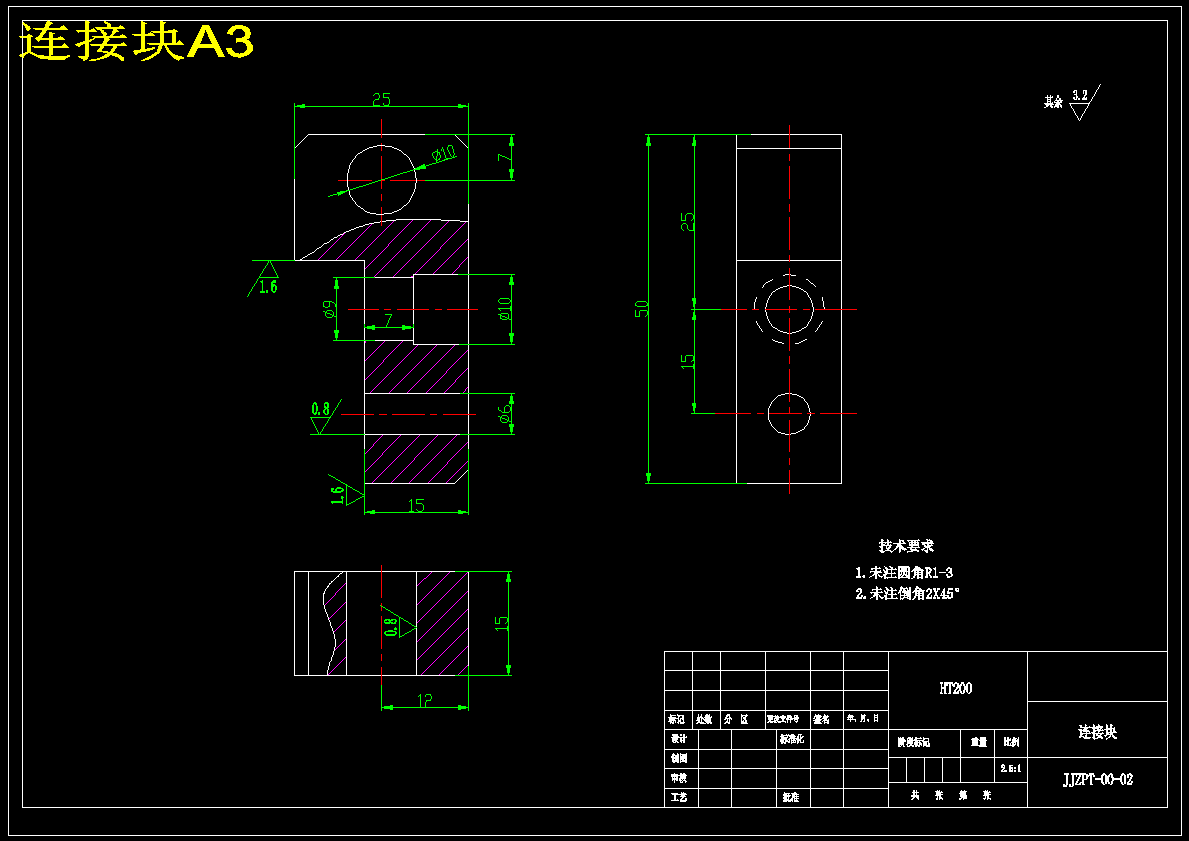

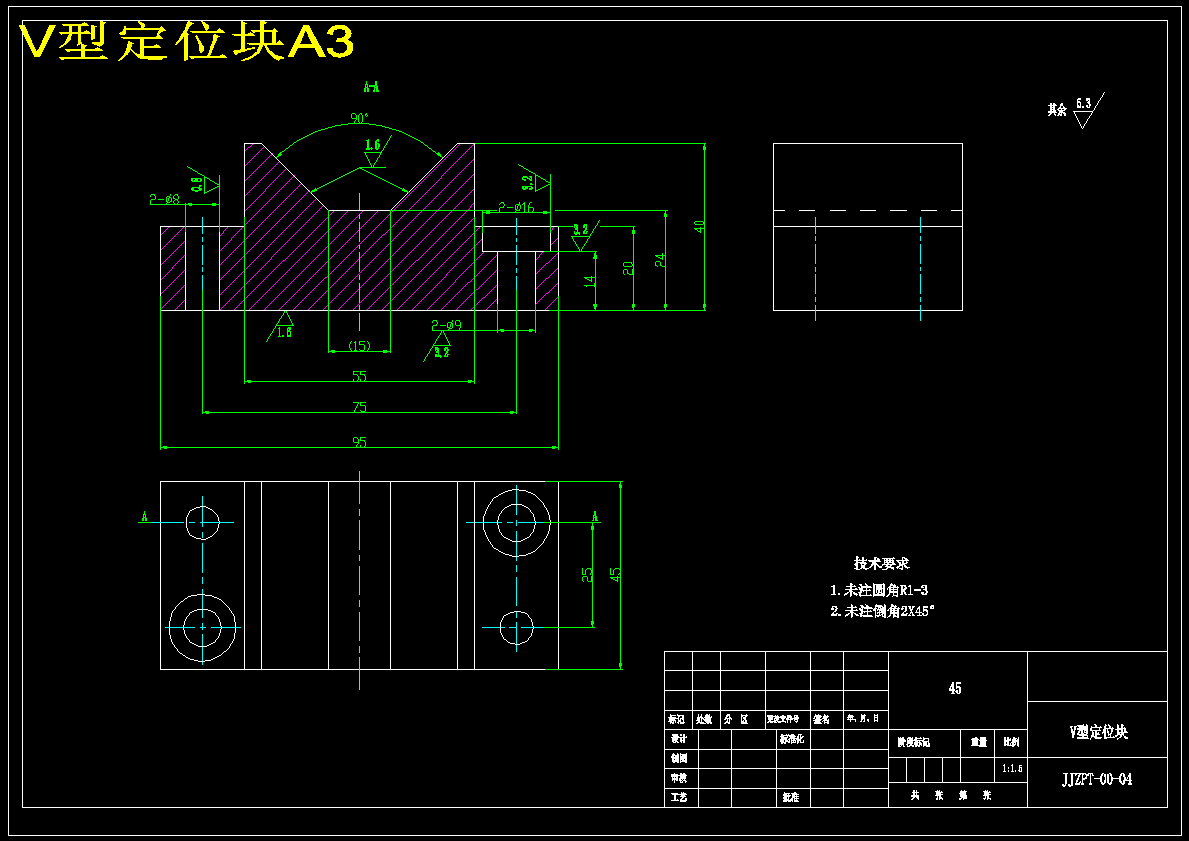

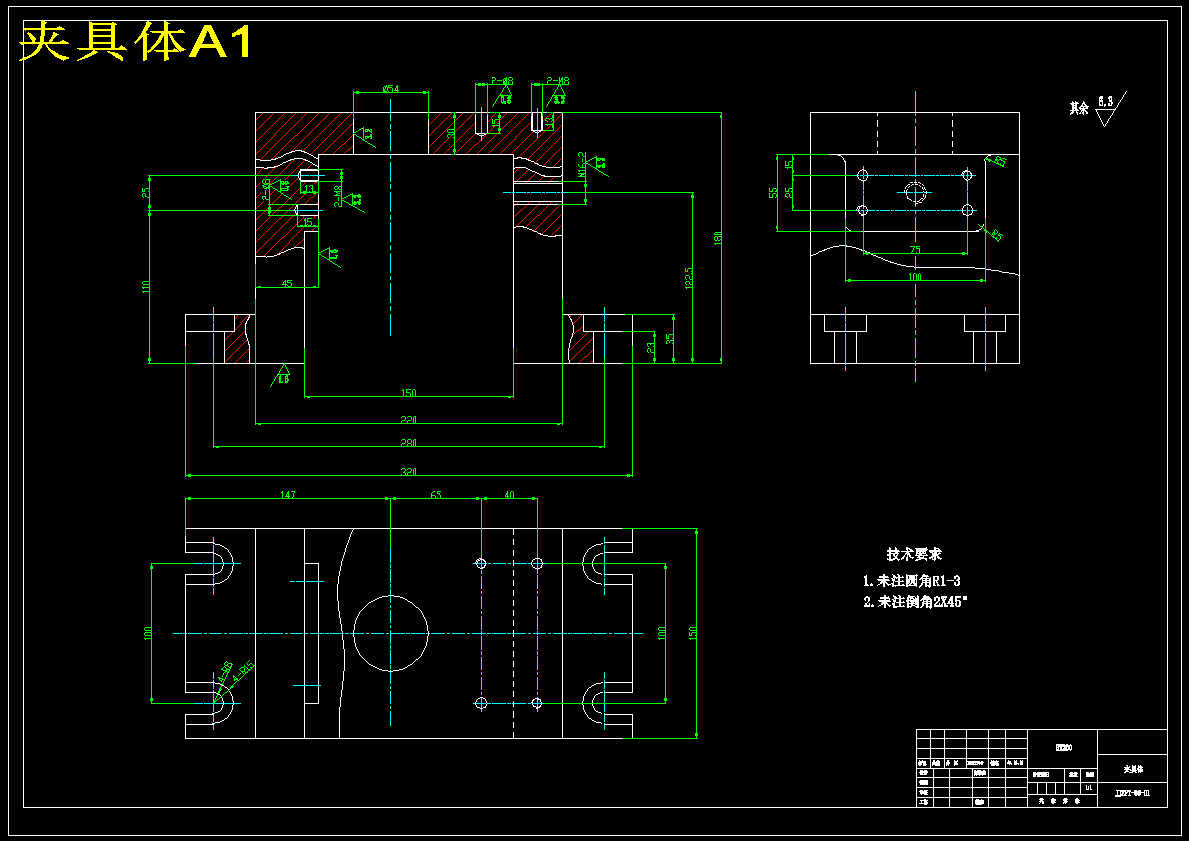

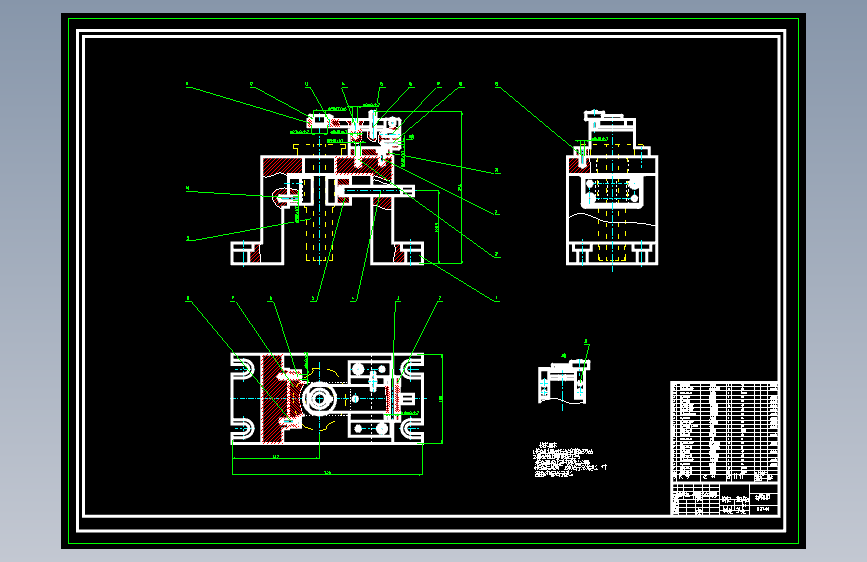

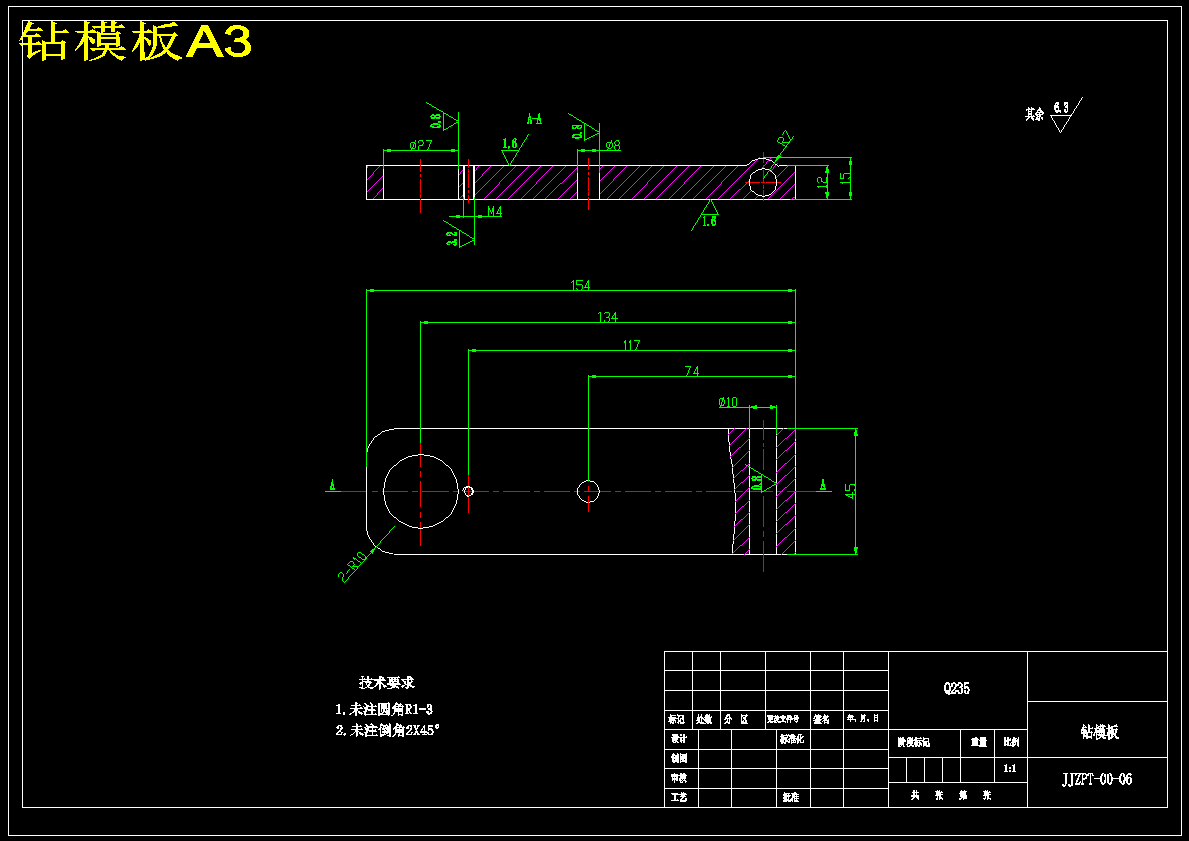

| 15 | 连接块A3.dwg | 85.35K |
| 16 | 钻模座A3.dwg | 91.61K |
| 17 | 钻模板A3.dwg | 79.38K |
| 18 | 0凸轮杆零件图A3.png | 23.36K |
| 19 | 4f478335-e16e-42b7-9be3-d8198140f5d4.png | 67.42K |
| 20 | 6e4ab876-8b33-4c3b-b7bc-921568ef9271.png | 102.31K |
| 21 | d4a1aefb-3c44-4cc3-bc7e-c6c656546942.png | 47.23K |
| 22 | ed61e39a-5859-4e80-982c-7f21e0376aef.png | 69.78K |
| 23 | V型夹紧块A3.png | 15.22K |
| 24 | V型定位块A3.png | 19.20K |
| 25 | 凸轮杆工序图（全套）.png | 22.08K |
| 26 | 凸轮杆毛坯图A3.png | 26.48K |
| 27 | 夹具体A1.png | 19.41K |
| 28 | 夹具装配图A0.png | 33.56K |
| 29 | 连接块A3.png | 16.37K |
| 30 | 钻模座A3.png | 21.08K |
| 31 | 钻模板A3.png | 16.16K |
