UG平板支架及运动仿真（ID:2628732）

机械设备 / 非标机械 / UG平板支架及运动仿真

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17579156337107.rar	1.33M
2	111.log	30.47K
3	111.stp	639.53K
4	111_stp.prt	103.50K
5	平板支架_id102_x_t.prt	68.00K
6	平板支架_id106_x_t.prt	69.50K
7	平板支架_id10_x_t.prt	68.50K
8	平板支架_id110_x_t.prt	71.50K
9	平板支架_id114_x_t.prt	75.00K
10	平板支架_id118_x_t.prt	87.50K
11	平板支架_id122_x_t.prt	68.00K
12	平板支架_id126_x_t.prt	68.00K
13	平板支架_id130_x_t.prt	82.50K
14	平板支架_id134_x_t.prt	123.50K
15	平板支架_id14_x_t.prt	68.50K
16	平板支架_id18_x_t.prt	69.00K
17	平板支架_id22_x_t.prt	68.50K
18	平板支架_id26_x_t.prt	68.50K
19	平板支架_id30_x_t.prt	69.50K
20	平板支架_id34_x_t.prt	71.50K
21	平板支架_id38_x_t.prt	82.00K
22	平板支架_id42_x_t.prt	82.00K
23	平板支架_id46_x_t.prt	71.50K
24	平板支架_id50_x_t.prt	77.00K
25	平板支架_id54_x_t.prt	68.50K
26	平板支架_id58_x_t.prt	80.50K
27	平板支架_id62_x_t.prt	68.00K
28	平板支架_id66_x_t.prt	123.00K
29	平板支架_id6_x_t.prt	68.50K
30	平板支架_id70_x_t.prt	82.50K
31	平板支架_id74_x_t.prt	68.00K
32	平板支架_id78_x_t.prt	68.00K
33	平板支架_id82_x_t.prt	87.50K
34	平板支架_id86_x_t.prt	75.00K
35	平板支架_id90_x_t.prt	77.00K
36	平板支架_id94_x_t.prt	69.00K
37	平板支架_id98_x_t.prt	80.50K
38	111_stp.afu	1.50K
39	motion_1-solution_1.msg	38.44K
40	motion_1-solution_1.rad	197.73K
41	motion_1-solution_1.rmd	22.71K
42	motion_1-solution_1.rplt	312.69K
43	motion_1.sim	135.00K

此图纸下载需要93金币

立即下载

发布者

一品三维工程师

创作: 309

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：stp,prt

文件大小：1.37M

所需金币：93

上传时间：2025-09-15 13:53:55

是否可编辑：可修改，包括参数

版本：STEP

标签

UG建模

平板支架

图纸简介

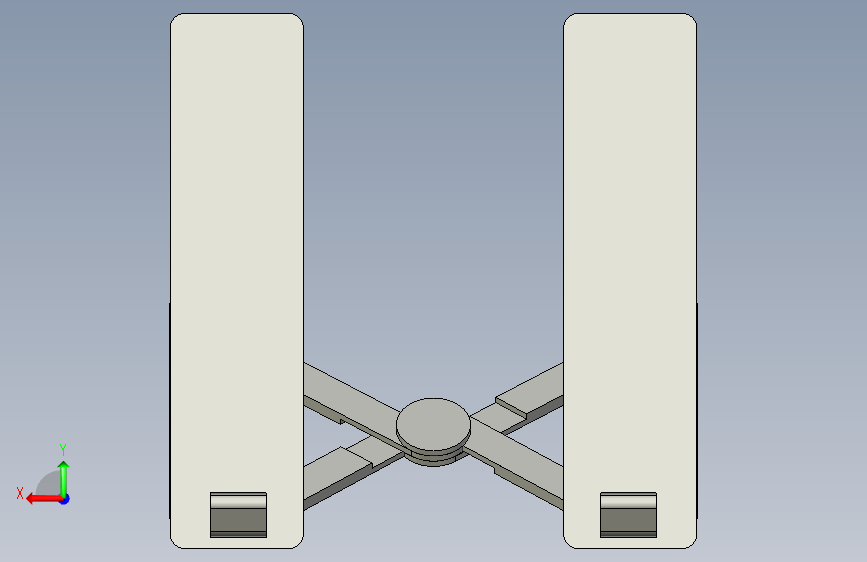

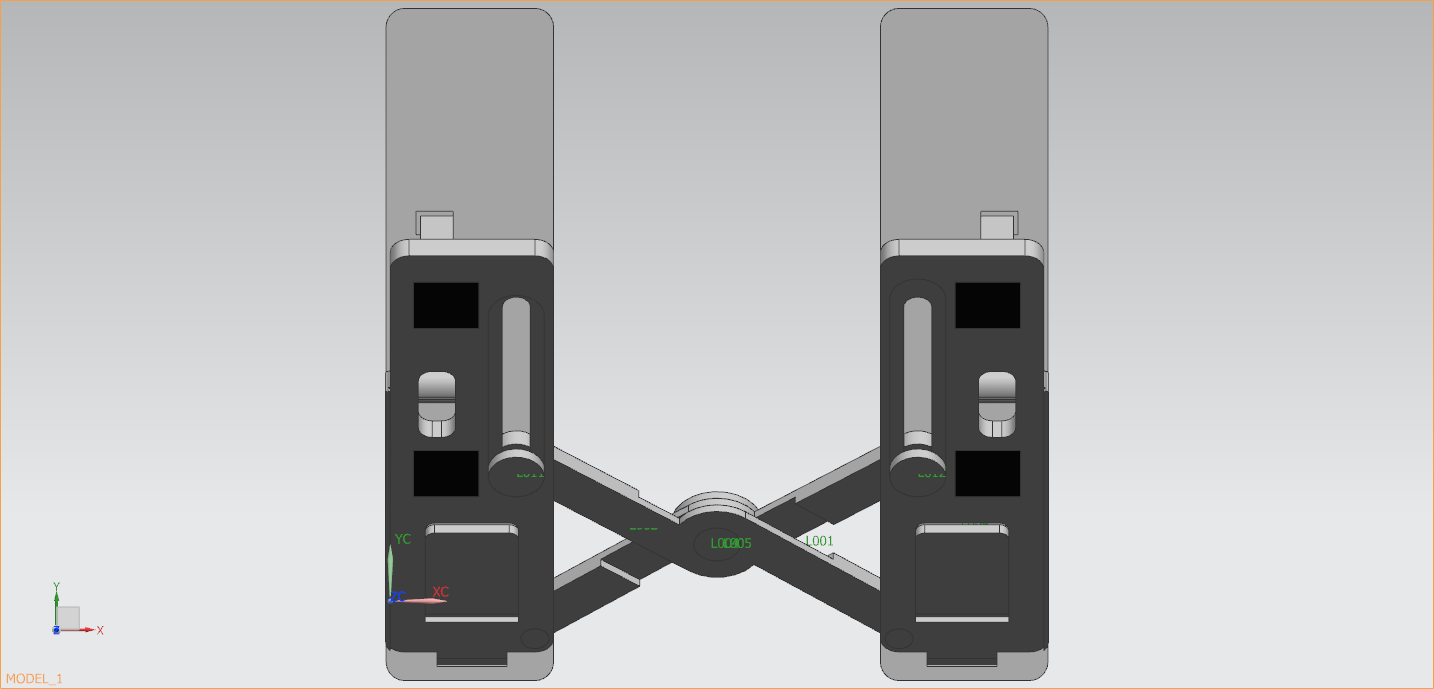

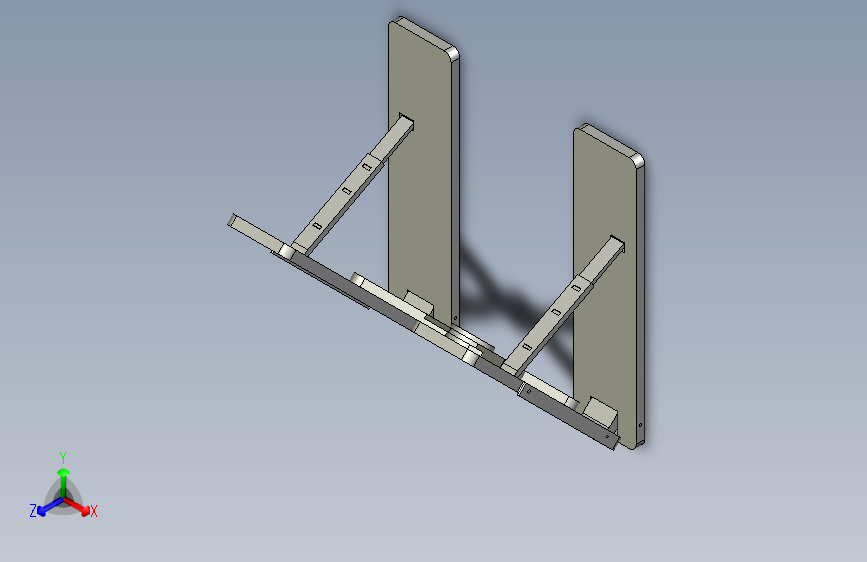

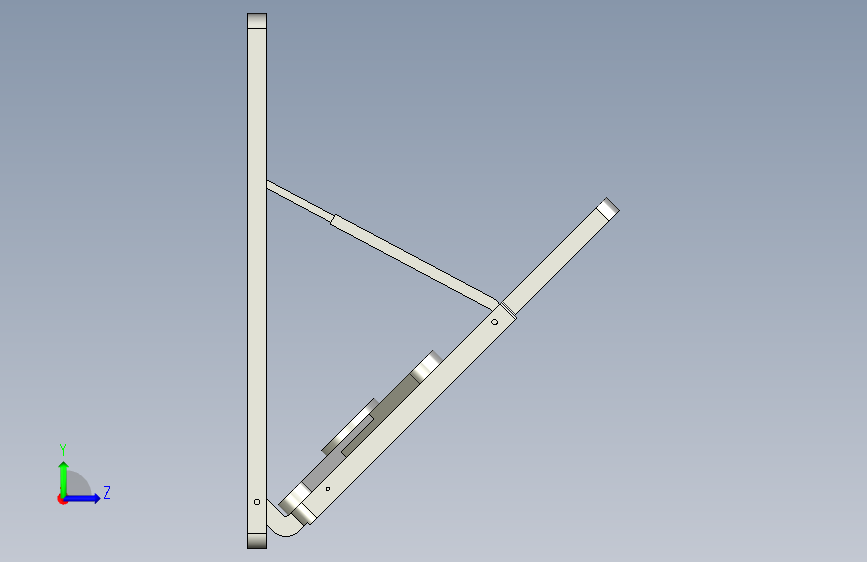

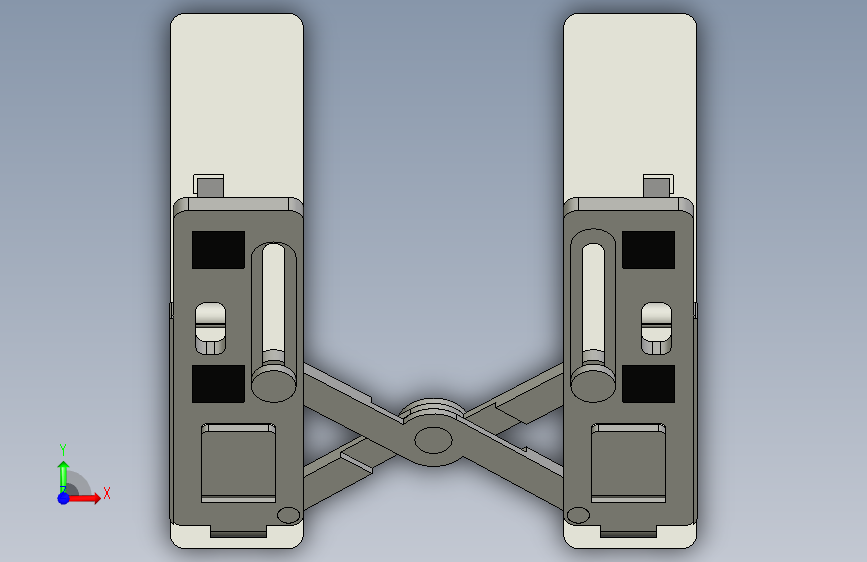

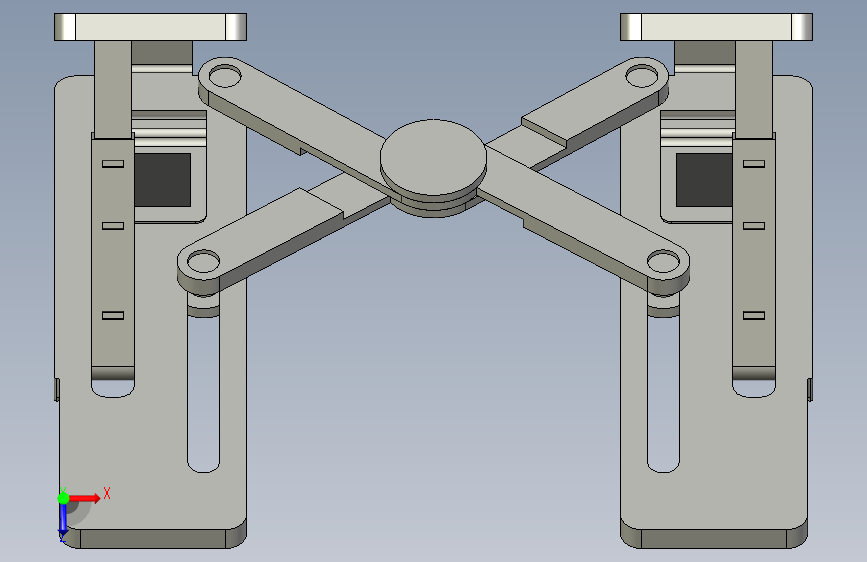

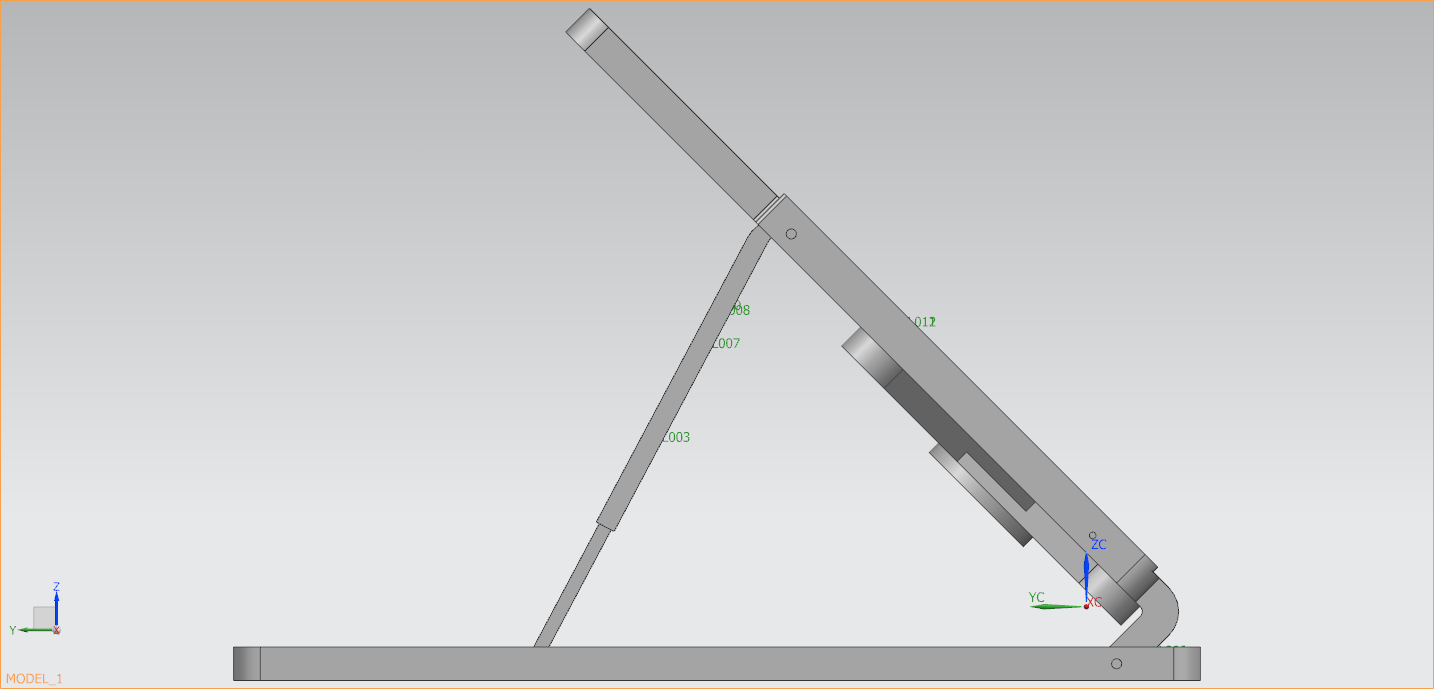

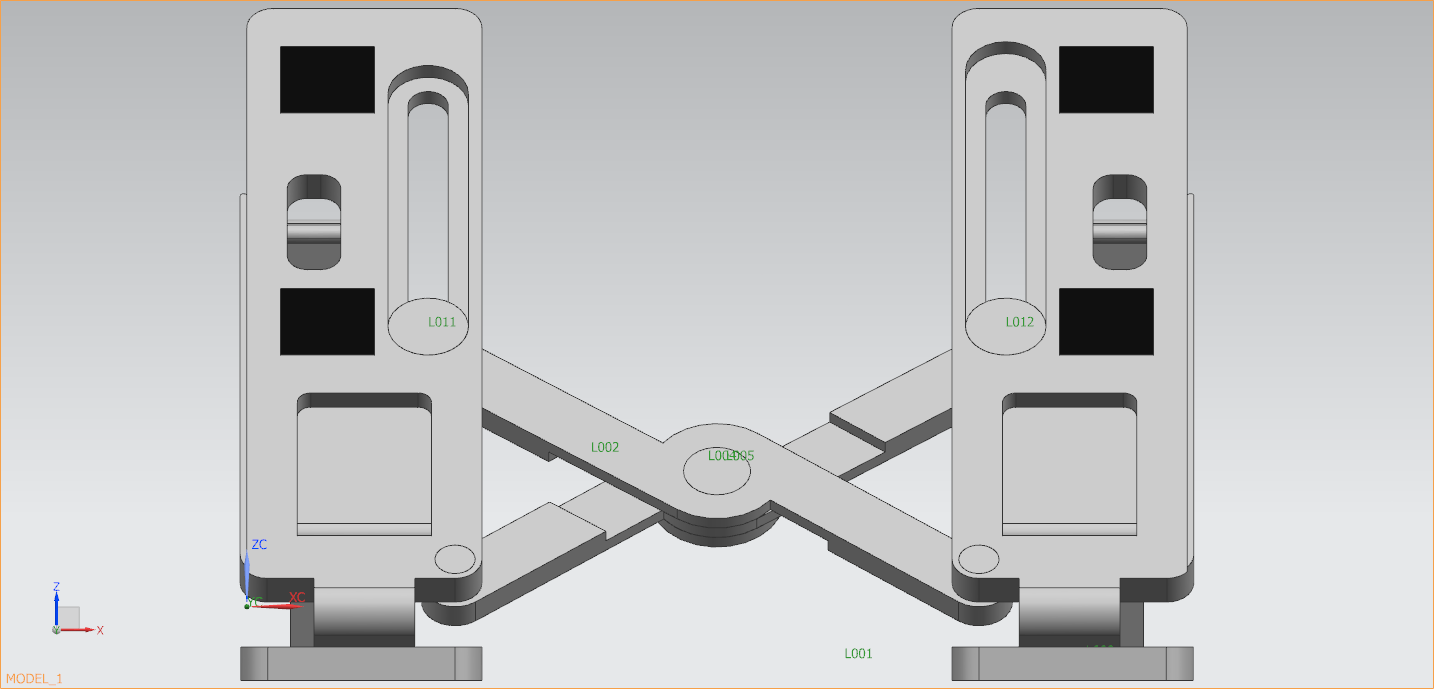

模型明细平板支架模型包含底座、调节杆、夹持面板及阻尼转轴。技术要求夹持面板夹紧力≥5N，防平板滑落；调节杆伸缩误差≤±1mm，高度调节范围 80-150mm。阻尼转轴旋转角度 0-120°，定位稳定性≥24h 无偏移；底座承重≥2kg，形变≤0.2mm。仿真中调节动作顺畅无卡顿，各部件配合间隙≤0.5mm，适配桌面、床头等场景。设计原理通过调节杆套筒伸缩改变支架高度，阻尼转轴依靠摩擦阻力实现角度固定，弹性夹爪利用形变夹紧平板，底座防滑设计增强稳定性，仿真验证调节功能与结构可靠性。用途适用于居家办公、学习娱乐场景，支撑平板实现观影、视频会议等功能。
