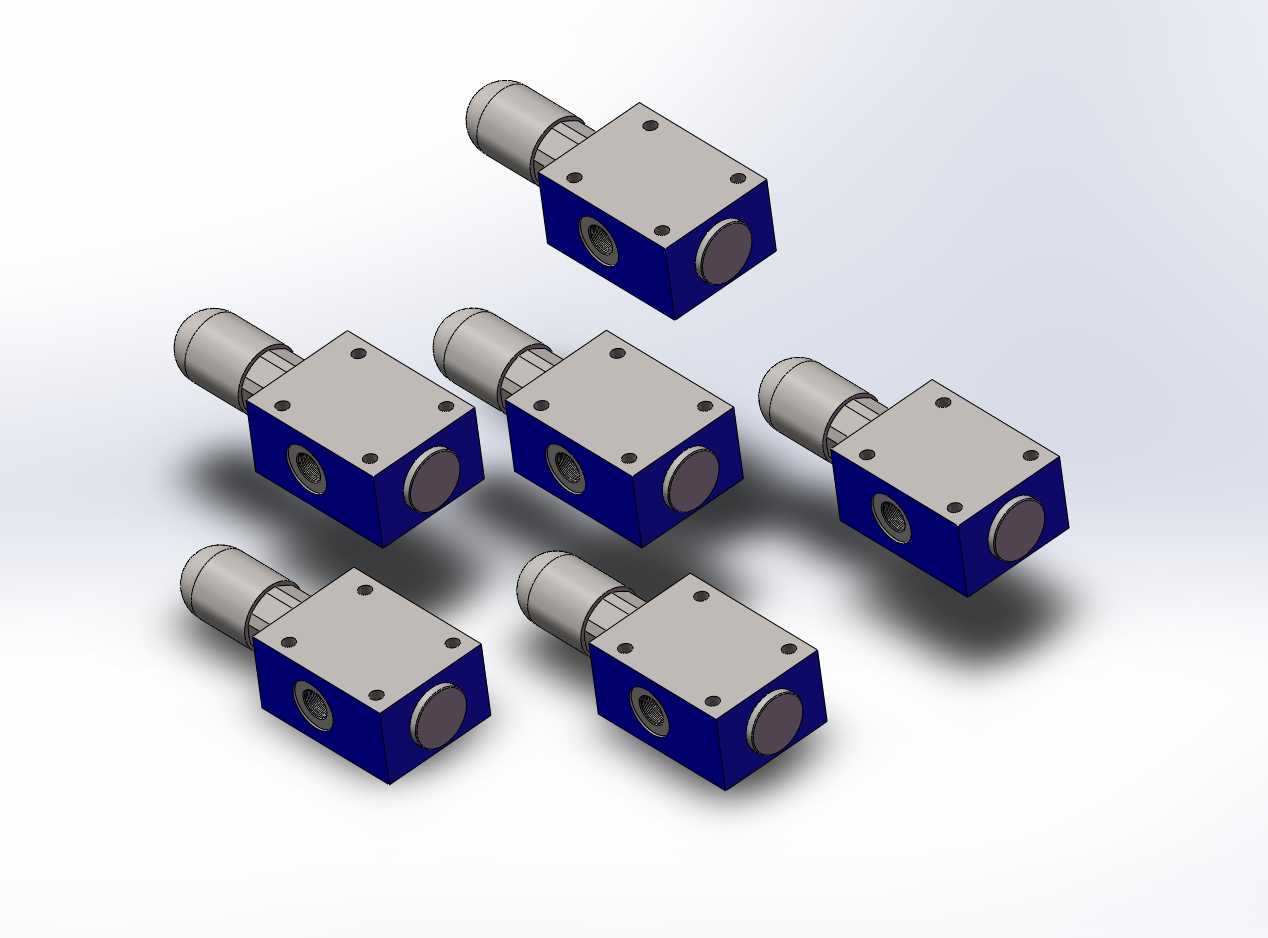

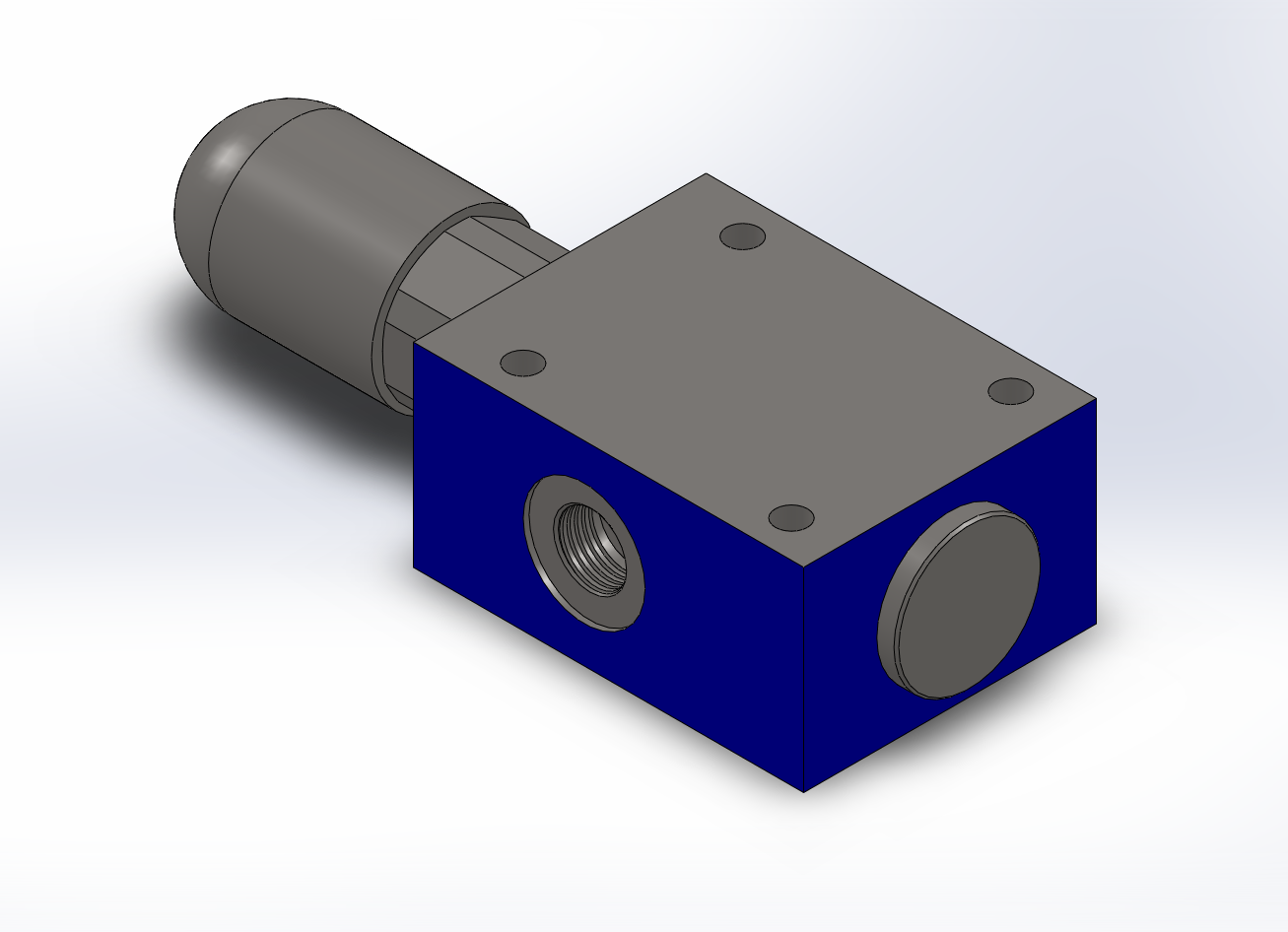

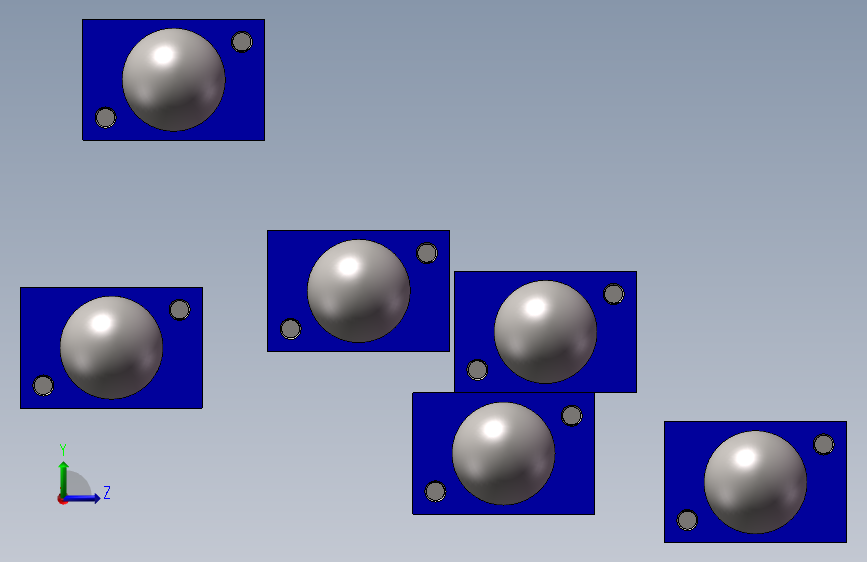

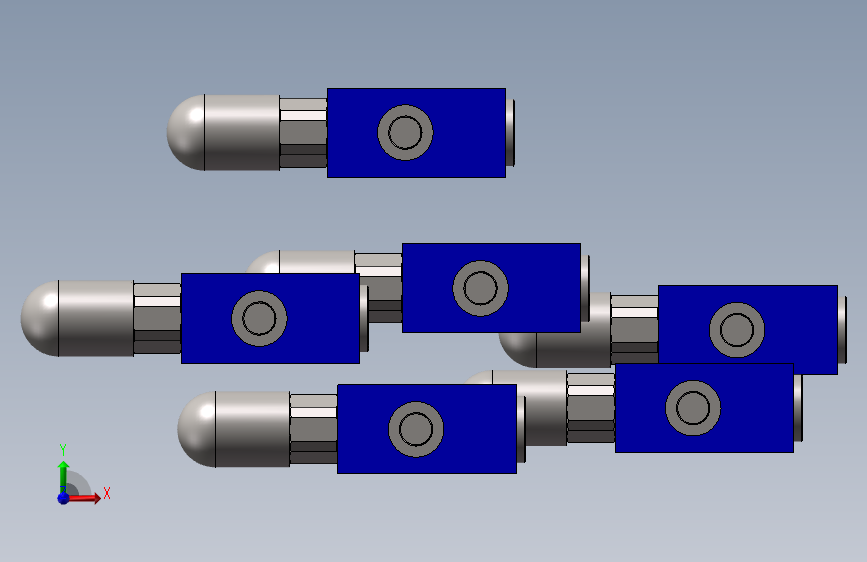

6款管式直动式溢流阀（ID:2634114）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17579890848275.zip | 6.81M |
| 2 | 管式直动式溢流阀[DBD-S-6-G-10B╱100-2-V].sldprt | 775.56K |
| 3 | 管式直动式溢流阀[DBD-S-6-G-10B╱200-2-V].sldprt | 775.33K |
| 4 | 管式直动式溢流阀[DBD-S-6-G-10B╱25-2-V].sldprt | 774.67K |
| 5 | 管式直动式溢流阀[DBD-S-6-G-10B╱315-2-V].sldprt | 775.09K |
| 6 | 管式直动式溢流阀[DBD-S-6-G-10B╱400-2-V].sldprt | 774.29K |
| 7 | 管式直动式溢流阀[DBD-S-6-G-10B╱50-2-V].sldprt | 767.92K |
| 8 | 装配体8.SLDASM | 2.36M |
此图纸下载需要18金币
立即下载
发布者
156****6923
创作: 7713
粉丝: 36
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：6.98M
所需金币：18
上传时间：2025-09-16 10:18:06
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
溢流阀
图纸简介
管式直动式溢流阀 ，是一种液压控制元件，依靠系统压力油直接作用在阀芯上与弹簧力平衡，实现定压溢流。其核心结构包括阀体、阀芯、调压弹簧和调压螺钉，常态下阀芯在弹簧作用下紧贴阀座，进油口与回油口不通。当系统压力升高至弹簧力平衡时，阀芯上移开启溢流，维持系统压力稳定。
