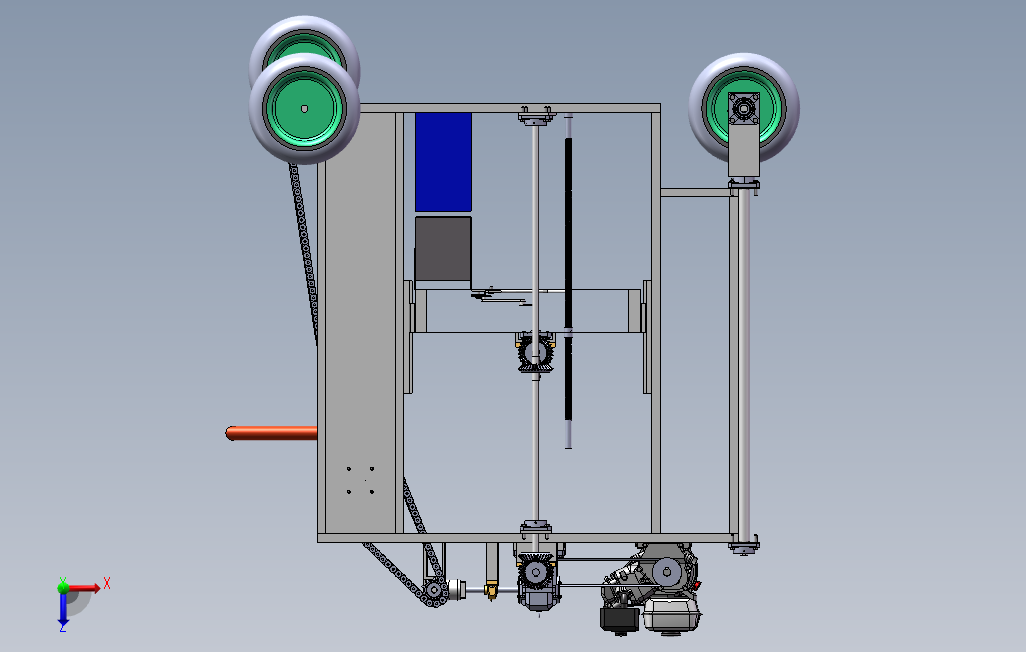

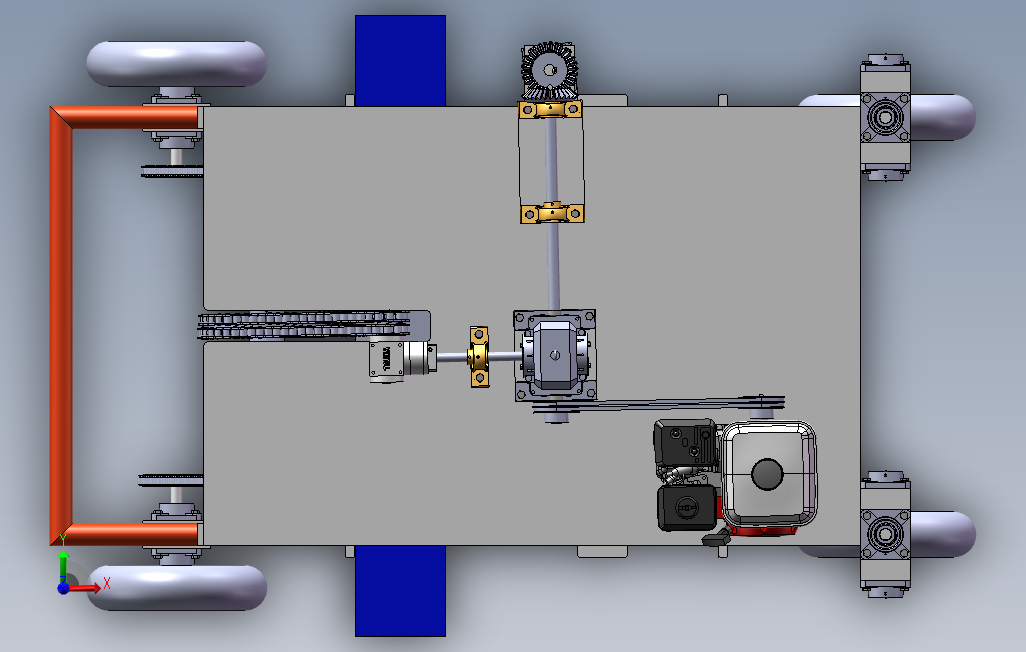

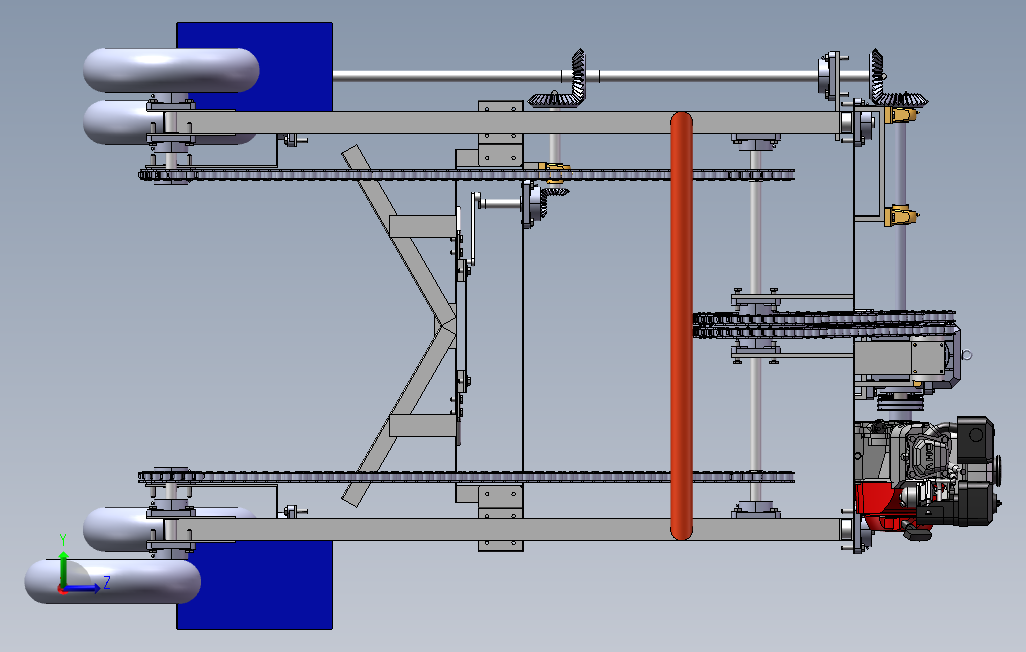

油用牡丹修剪机(ID:267266)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 中间割台装配体.SLDDRW | 2.63M |
2 | 公式计算.docx | 127.61K |
3 | 总装二维.DWG | 4.39M |
4 | 整机.bak | 1.75M |
5 | 整机.pdf | 315.06K |
6 | 整机.SLDDRW | 960.81K |
7 | 170F汽油机模型.SLDPRT | 6.60M |
8 | GB╱T 7810-1995[带方形座轴承[UKFU+H]UKFU 206+H2306].step | 623.74K |
9 | GB╱T 7810-1995[带方形座轴承[UKFU+H]UKFU 206+H2306(内径25,外部110)].SLDPRT | 393.13K |
10 | GB╱T 7810-2017[带立式座轴承(UELP)UELP204].sldprt | 593.41K |
11 | GB╱T 7810-2017[带立式座轴承(UELP)UELP205].sldprt | 613.55K |
12 | ss_皮带.SLDPRT | 86.36K |
13 | ZTF-L╱R(减速比1~2) 精密转向器[ZTF75-R-1.5-P2-ECMA-C20604].sldprt | 567.60K |
14 | 减速器垫座200x180x64.5.SLDPRT | 64.83K |
15 | 割刀主动圆锥齿轮20×3.SLDPRT | 637.69K |
16 | 割刀主动链轮.SLDPRT | 431.57K |
17 | 割刀从动圆锥齿轮20×3.SLDPRT | 638.23K |
18 | 割刀动力轴.SLDPRT | 78.95K |
19 | 割刀轴.SLDPRT | 73.31K |
20 | 割刀轴承座.SLDPRT | 63.80K |
21 | 双轴承支撑座.SLDPRT | 61.60K |
22 | 圆锥齿轮30×4.SLDPRT | 714.13K |
23 | 圆锥齿轮30×4(2).SLDPRT | 677.25K |
24 | 大带轮_实心轮.SLDPRT | 140.20K |
25 | 实心轮_实心轮.SLDASM | 148.59K |
26 | 小减速器垫板75x168SLDPRT.SLDPRT | 72.04K |
27 | 小带轮.SLDPRT | 140.11K |
28 | 小带轮_实心轮.SLDPRT | 150.18K |
29 | 小轴承垫座.SLDPRT | 64.29K |
30 | 竖轴连接板.SLDPRT | 70.72K |
31 | 竖长轴.SLDPRT | 72.67K |
32 | GB╱T 5782-2000[六角头螺栓 A级和B级M10×45].sldprt | 146.25K |
33 | GB╱T 5782-2000[六角头螺栓 A级和B级M10×50].sldprt | 143.70K |
34 | 上层装配体.SLDASM | 1.52M |
35 | 上板1500x1000.SLDPRT | 101.32K |
36 | 下横梁.SLDPRT | 55.17K |
37 | 丝杠垫板.SLDPRT | 65.98K |
38 | 中间割台装配体.SLDASM | 7.41M |
39 | 从动链轮28齿.SLDPRT | 525.31K |
40 | 内链节.SLDPRT | 157.00K |
41 | 减速器模型WD-1/25-D.SLDPRT | 954.29K |
42 | 前下横梁50x30x278.SLDPRT | 56.63K |
43 | 前端竖梁50x30x1200.SLDPRT | 54.34K |
44 | 前轮装配.SLDASM | 364.97K |
45 | 前轮转轴.SLDPRT | 70.37K |
46 | 前轴套管1254.SLDPRT | 93.90K |
47 | 动刀片.SLDPRT | 91.61K |
48 | 定刀片.SLDPRT | 87.46K |
49 | 底座垫板.SLDPRT | 70.78K |
50 | 摩擦块.SLDPRT | 61.35K |
51 | 曲柄.SLDPRT | 95.77K |
52 | 连杆.SLDPRT | 75.41K |
53 | 割台支撑(方管40x150).SLDPRT | 59.72K |
54 | 后下横梁50x30x1222.SLDPRT | 55.11K |
55 | 后竖梁连接板248x1500x3.SLDPRT | 56.45K |
56 | 后轮安装板.SLDPRT | 72.19K |
57 | 后轮轴.SLDPRT | 78.94K |
58 | 后轮键.SLDPRT | 64.00K |
59 | 后轮长驱动轴870.SLDPRT | 97.35K |
60 | 后长轴连接板.SLDPRT | 76.42K |
61 | 后驱动主动链轮17.SLDPRT | 425.77K |
62 | 后驱动从动链轮17.SLDPRT | 425.03K |
63 | 后驱动轴主动链轮10齿.SLDPRT | 630.19K |
64 | 外链节.SLDPRT | 102.32K |
65 | 扶手.SLDPRT | 90.25K |
66 | 扶禾装置.SLDPRT | 155.58K |
67 | 收割平台底面800x800.SLDPRT | 122.89K |
68 | 收割平台顶面800x800.SLDPRT | 80.49K |
69 | 收获连接前板.SLDPRT | 51.90K |
70 | 收集篮.SLDPRT | 67.03K |
71 | 收集篮托板.SLDPRT | 50.25K |
72 | 收集连接板.SLDPRT | 46.47K |
73 | 梯形丝杠 (右旋) 20X10001.SLDPRT | 3.57M |
74 | 梯形丝杠螺母 (右旋) 20X1000.SLDPRT | 154.06K |
75 | 滑块100x100x20.SLDPRT | 82.95K |
76 | 滑轨连接板100x150(M8x4).SLDPRT | 72.22K |
77 | 滑道200x450.SLDPRT | 74.98K |
78 | 竖梁50x30x1500(8根).SLDPRT | 54.16K |
79 | 车轮架.SLDPRT | 99.65K |
80 | 轨道40x20x400(沉头孔10x5x30).SLDPRT | 98.17K |
81 | 重复_轮.SLDPRT | 248.27K |
82 | 轮子.SLDPRT | 268.95K |
83 | 重复_轮轴.SLDPRT | 80.56K |
84 | 重复_轮键.SLDPRT | 52.06K |
85 | 铣面轴套.SLDPRT | 106.33K |
86 | 重复_内链节.SLDPRT | 277.50K |
87 | 重复_外链节.SLDPRT | 217.50K |
88 | 链节.SLDASM | 278.00K |
89 | 重复_链节.SLDASM | 115.14K |
90 | 重复_键.SLDPRT | 57.49K |
91 | 键2.SLDPRT | 57.70K |
92 | 键3.SLDPRT | 56.35K |
93 | 长轴从动链轮35齿.SLDPRT | 1.32M |
94 | 零件5.sldprt | 18.42K |
95 | 顶紧螺栓.SLDPRT | 64.65K |
此图纸下载需要15金币
立即下载
发布者
一寸欢喜
创作: 18505
粉丝: 194
加入时间:2020-01-15
模型信息
图纸格式:pdf,sldprt,step,sldasm
文件大小:42.7M
所需金币:15
上传时间:2022-05-22 03:05:24
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2018
