星型航空发动机（ID:267336）
1.png)
0.png)
3.png)
2.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 001 - Crankcase - Caja del cigüe?al.SLDPRT | 750.50K |
| 2 | 002 - Cam housing - Alojamiento de leva.SLDPRT | 417.00K |
| 3 | 003 - Cylinder head - Tapa de cilidro.SLDPRT | 1.18M |
| 4 | 003-1 - Rocker bracket - Soporte del eje de balancines.SLDPRT | 184.00K |
| 5 | 003-2 - Plug spark - Bujía.SLDPRT | 1.14M |
| 6 | 004 - Cam ring - árbol de levas (verdadero).SLDPRT | 501.50K |
| 7 | 004 - Cam ring - árbol de levas.SLDPRT | 295.50K |
| 8 | 004-1 - Oil pump cam - Leva de la bomba de aceite.SLDPRT | 148.00K |
| 9 | 004-2 - Cam ring assembly - Ensamblaje del anillo de leva.SLDASM | 162.50K |
| 10 | 005 - Master rod - Biela maestra.SLDPRT | 297.50K |
| 11 | 006 - Link rod - Biela.SLDPRT | 171.50K |
| 12 | 007 - Cylinder barrel - Camisa del cilindro.SLDPRT | 386.50K |
| 13 | 007-1 - Cylinder liner - Cilindro.SLDPRT | 177.50K |
| 14 | 008 - Conjunto válvula, casquillo y trabas.SLDASM | 157.00K |
| 15 | 008-1 - Cam follower - Botador.SLDPRT | 160.50K |
| 16 | 008-2 - Valve - Válvula.SLDPRT | 167.00K |
| 17 | 008-3 - Valve spring retainer - Reten de resorte de válvula.SLDPRT | 204.00K |
| 18 | 008-4 - Valve retainer lock - Traba de válvula.SLDPRT | 239.50K |
| 19 | 008-5 - Rocker arm - Balancín.SLDPRT | 240.50K |
| 20 | 008-6 - Rocker button - Tecla basculante.SLDPRT | 177.00K |
| 21 | 008-7 - Valve adjust screw - Tornillo de ajuste de válvula.SLDPRT | 202.00K |
| 22 | 008-8 - Resorte1.sldprt | 122.00K |
| 23 | 008-8 - Resorte10.sldprt | 130.50K |
| 24 | 008-8 - Resorte2.sldprt | 128.50K |
| 25 | 008-8 - Resorte3.sldprt | 131.50K |
| 26 | 008-8 - Resorte4.sldprt | 244.00K |
| 27 | 008-8 - Resorte5.sldprt | 236.50K |
| 28 | 008-8 - Resorte6.sldprt | 131.50K |
| 29 | 008-8 - Resorte7.sldprt | 243.50K |
| 30 | 008-8 - Resorte8.sldprt | 131.50K |
| 31 | 008-8 - Resorte9.sldprt | 132.50K |
| 32 | 009 - Crankshaft - Cigüe?al.SLDPRT | 259.00K |
| 33 | 009-1 - Crankpin - Eje del cigüe?al.SLDPRT | 175.50K |
| 34 | 009-2 - Counterweight - Contrapeso.SLDPRT | 167.50K |
| 35 | 009-3 - Link pin - Pasador.SLDPRT | 172.00K |
| 36 | 009-4 - Link pin retainer - Reten del pasador.SLDPRT | 147.50K |
| 37 | 009-5 - Locating pin - Chaveta.SLDPRT | 175.00K |
| 38 | 010-1 - Cone - Cono.SLDPRT | 146.00K |
| 39 | 010-2 - Prop hub - Cojinete.SLDPRT | 222.00K |
| 40 | 010-3 - Aspa.SLDPRT | 594.00K |
| 41 | 010-4 - Placa de ajuste.SLDPRT | 145.50K |
| 42 | 010-5 - Placa de agarre.SLDPRT | 313.00K |
| 43 | 010-6 - Cono.SLDPRT | 423.00K |
| 44 | 011-1 - Oil pump body - Cuerpo de la bomba de aceite.SLDPRT | 365.50K |
| 45 | 011-2 - Plunger - émbolo.SLDPRT | 148.00K |
| 46 | 011-3 - Plunger spring - Resorte del émbolo.sldprt | 216.00K |
| 47 | 011-4 - Plug - Tapón.SLDPRT | 134.00K |
| 48 | 011-5 -Bolita.SLDPRT | 152.50K |
| 49 | 011-6 - Tubo interior.SLDPRT | 129.00K |
| 50 | 011-6 - Tubo salida de la bomba.SLDPRT | 130.00K |
| 51 | 011-8 - Manguera.sldprt | 144.50K |
| 52 | 012-1 - Pinion gear - Pi?ón.SLDPRT | 552.50K |
| 53 | 012-2 - Idler gear - Engranaje intermedio.SLDPRT | 432.00K |
| 54 | 012-3 - Cam gear - Engranaje de leva.SLDPRT | 968.50K |
| 55 | 012-4 - Idler bushing - Buje del engranaje.SLDPRT | 158.50K |
| 56 | 012-5 - Idler assembly - Ensamblaje intermedio.SLDASM | 425.50K |
| 57 | 012-5 - Pinion gear - Pi?ón.SLDPRT | 377.00K |
| 58 | 012-6 - Idler shaft - Eje intermedio.SLDPRT | 178.00K |
| 59 | 013-1 - Gear spacer - Separador de engranajes.SLDPRT | 133.00K |
| 60 | 013-2 - Cam spacer - Separador de leva.SLDPRT | 161.50K |
| 61 | 013-3 - Cam bearing spacer - Separador de rodamiento de levas.SLDPRT | 141.00K |
| 62 | 013-4 - Bearing spacer - Separador de rodamiento.SLDPRT | 162.00K |
| 63 | 014 - Oil sump assembly - Carter.SLDASM | 116.50K |
| 64 | 014-1 - Oil sump body - Cárter de la bomba de aceite.SLDPRT | 164.00K |
| 65 | 014-2 - Oil screen - Filtro de aceite.SLDPRT | 424.00K |
| 66 | 014-3 - Tubo de entrada al carter.SLDPRT | 140.50K |
| 67 | 014-4 - Manguera.sldprt | 119.00K |
| 68 | 014-4 - Tubo de salida del carter.SLDPRT | 130.50K |
| 69 | 014-6 - Abrazadera.SLDPRT | 361.50K |
| 70 | 015 - Conjunto pistón, aros y eje.SLDASM | 364.50K |
| 71 | 015-1 - Compression ring - Aro de compresión.SLDPRT | 129.00K |
| 72 | 015-2 - Oil ring - Aro de aceite.SLDPRT | 251.00K |
| 73 | 016 - Rear cover - Cubierta trasera.SLDPRT | 189.00K |
| 74 | 017-1 - Manifold - Colector.SLDPRT | 303.00K |
| 75 | 017-2 - Manifold cover - Tapa del colector.SLDPRT | 205.50K |
| 76 | 018-1 - Oil pump cover - Tapa de la bomba de aceite.SLDPRT | 247.50K |
| 77 | 019-1 - Push rod - Varilla levanta válvula.SLDPRT | 125.50K |
| 78 | 019-2 - Valve spring - Resorte de válvula.SLDPRT | 614.50K |
| 79 | 019-3 - Rocker shaft - Eje de balancines.SLDPRT | 182.50K |
| 80 | 020-1 - Flange - Brida.SLDPRT | 145.00K |
| 81 | 020-2 - Intake tube - Tubo de admisión.SLDPRT | 183.50K |
| 82 | 020-3 - Exhaust tube - Tubo de escape.SLDPRT | 169.00K |
| 83 | 021 - Piston - Pistón.SLDPRT | 274.00K |
| 84 | 022 - Soporte.sldprt | 345.50K |
| 85 | 022-1 - Tapón plástico.SLDPRT | 143.50K |
| 86 | B1.SLDPRT | 449.00K |
| 87 | B2.SLDPRT | 445.50K |
| 88 | B3.SLDPRT | 428.00K |
| 89 | B4.SLDPRT | 213.50K |
| 90 | Motor radial.SLDASM | 14.47M |
| 91 | Motor radial.STEP | 18.58M |
| 92 | O1.SLDPRT | 170.50K |
| 93 | R1.sldprt | 428.00K |
| 94 | S8.SLDPRT | 126.50K |
此图纸下载需要20金币
立即下载
发布者
每逢大事有静气
创作: 30395
粉丝: 435
加入时间：2022-08-18
模型信息
图纸格式：sldprt,sldasm,step
文件大小：29.34M
所需金币：20
上传时间：2022-05-22 20:31:22
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2014
标签
星型航空发动机
图纸简介

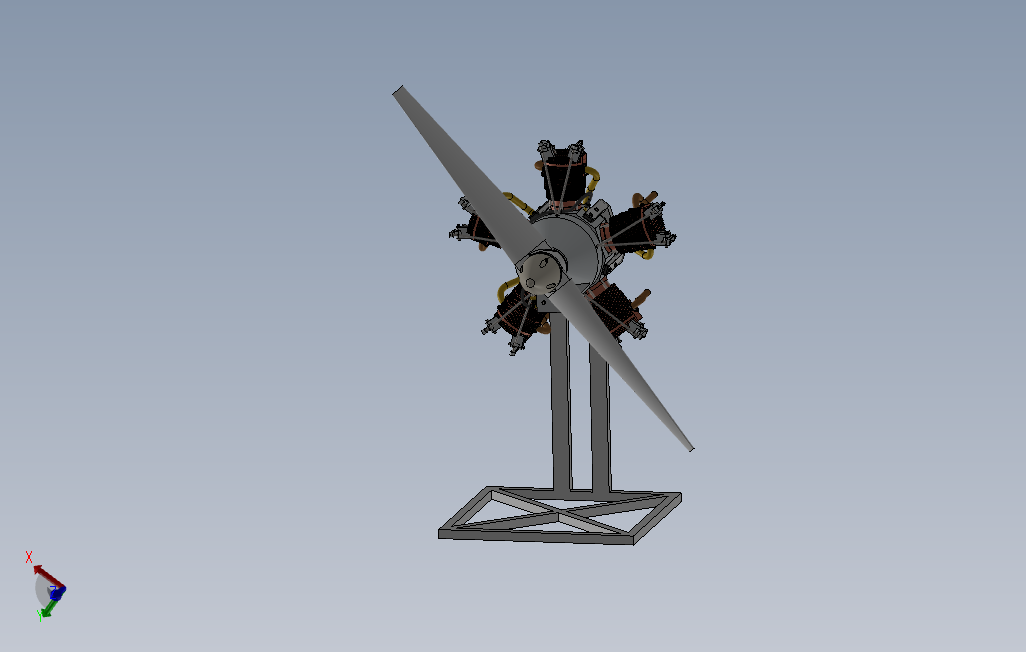

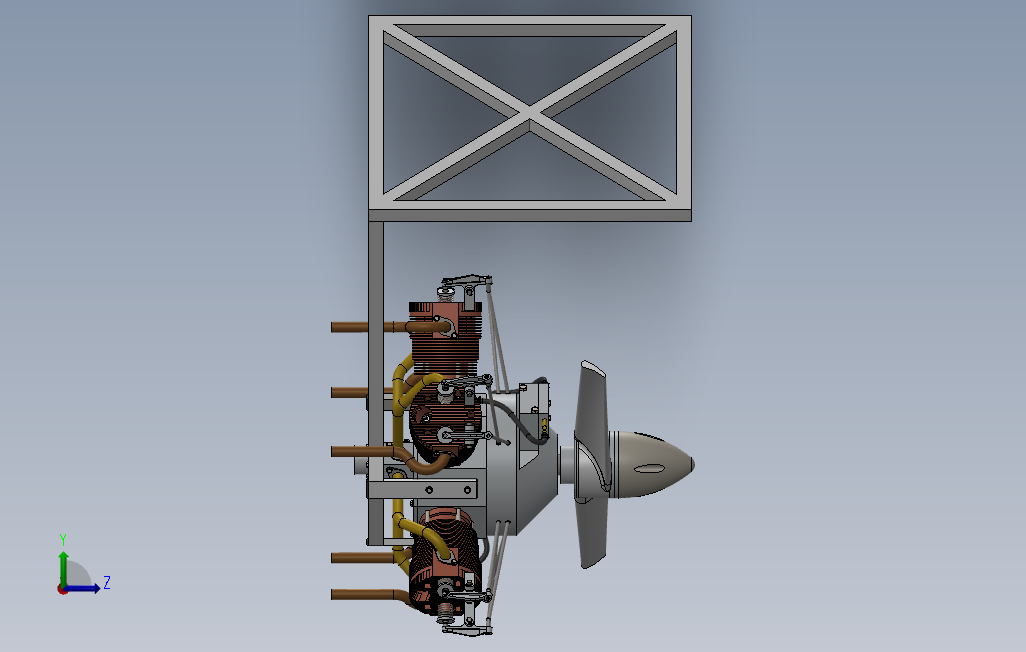

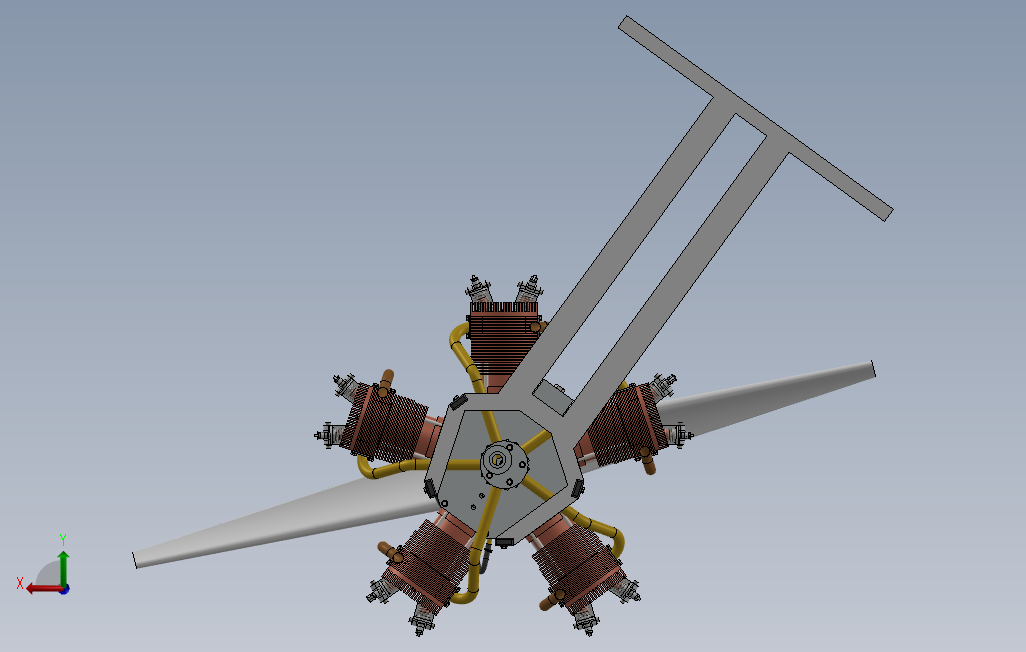

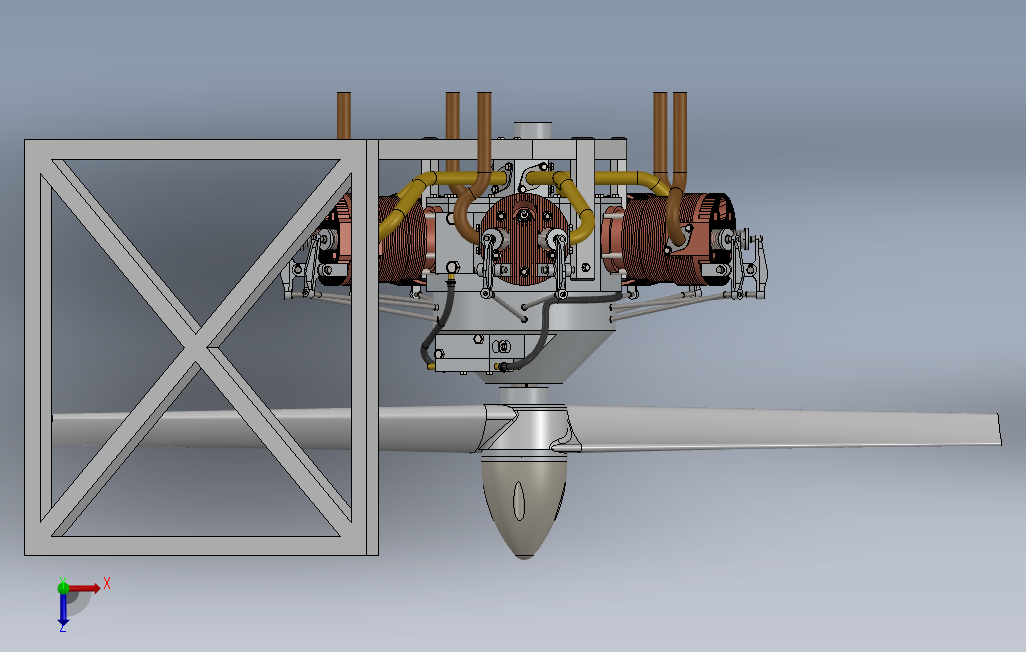

一款航空飞机所用的星型发动机，内部结构齐全，并且已做好仿真。solidworks 2016 版本，另有STP格式文件。欢迎朋友下载。
