[江西]框支剪力墙高层广场结构施工图30层5万平米（ID:2681385）
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/uploads/20250928/8403a6f36d778ed7f2dca4a500a6eda7.png)
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/uploads/20250928/e2bb0c67f795edee8151522f3ca17a24.png)
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/uploads/20250928/608bd7ac1a3fa0caaae24f71bb3c3e93.png)
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/uploads/20250928/820049a4b3f83a313707ea1293279493.png)
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/uploads/20250928/521362e3a0bd5009abd907d3ccd98f12.png)
![[江西]框支剪力墙高层广场结构施工图30层5万平米](https://html.lazystones.com/lazy/2681408/image/43cec360-7940-4875-a54b-06a87e225b68原图(主)0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17590159295352.zip | 7.96M |
| 2 | [江西]框支剪力墙结构高层广场结构施工图（30层，5万平米）.dwg | 23.31M |
此图纸下载需要65金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：8.15M
所需金币：65
上传时间：2025-09-28 07:32:10
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本工程结构形式:底部大空间框支剪力墙结构，设有二层地下室，地下二层局部设有六级人防地下室 ;地上六层楼面为转换层, 建筑面积： 54982.18㎡ ，其中地下室面积：8542㎡，地上：46440.18㎡。建筑总高度： 96.200m

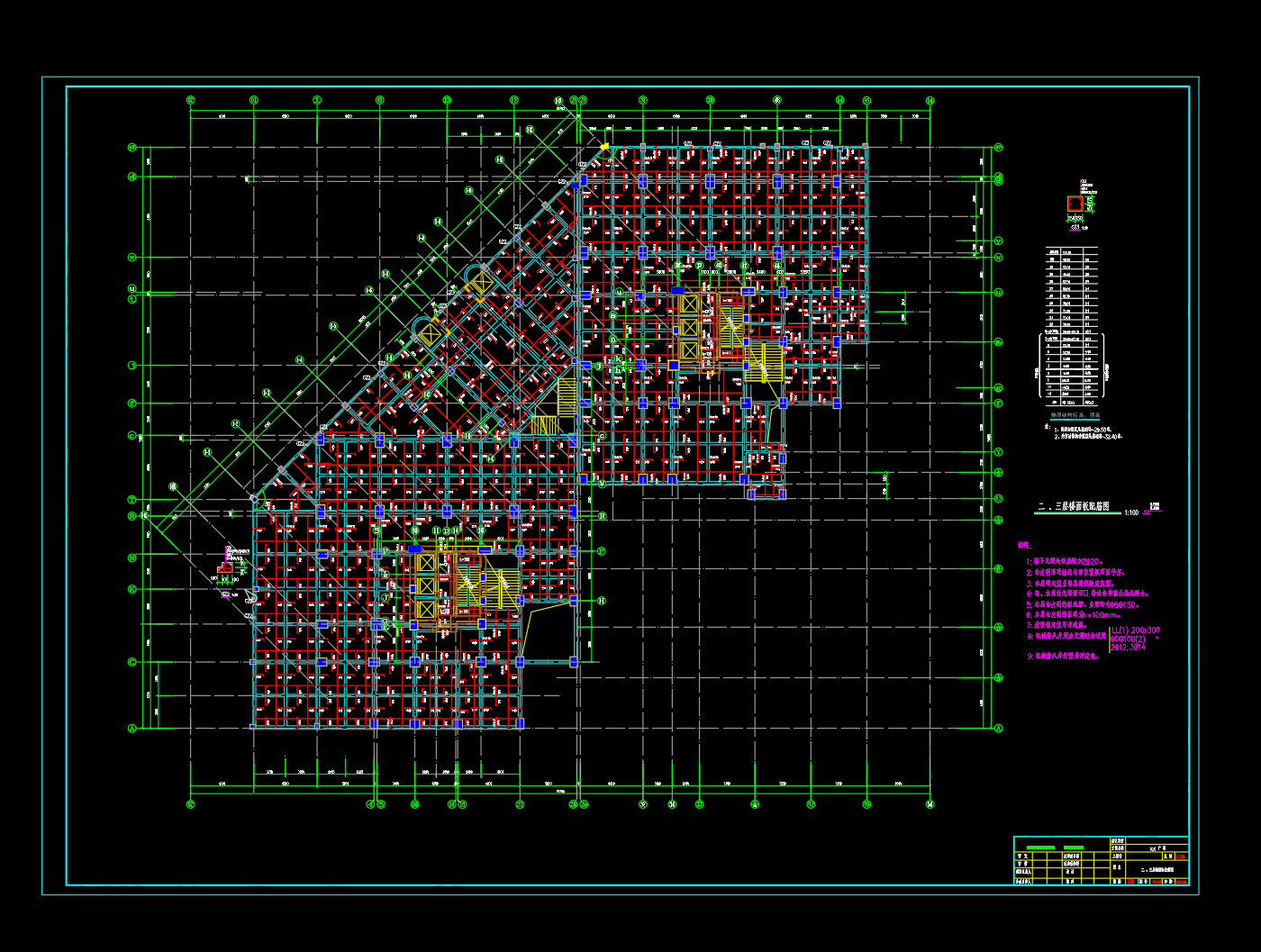

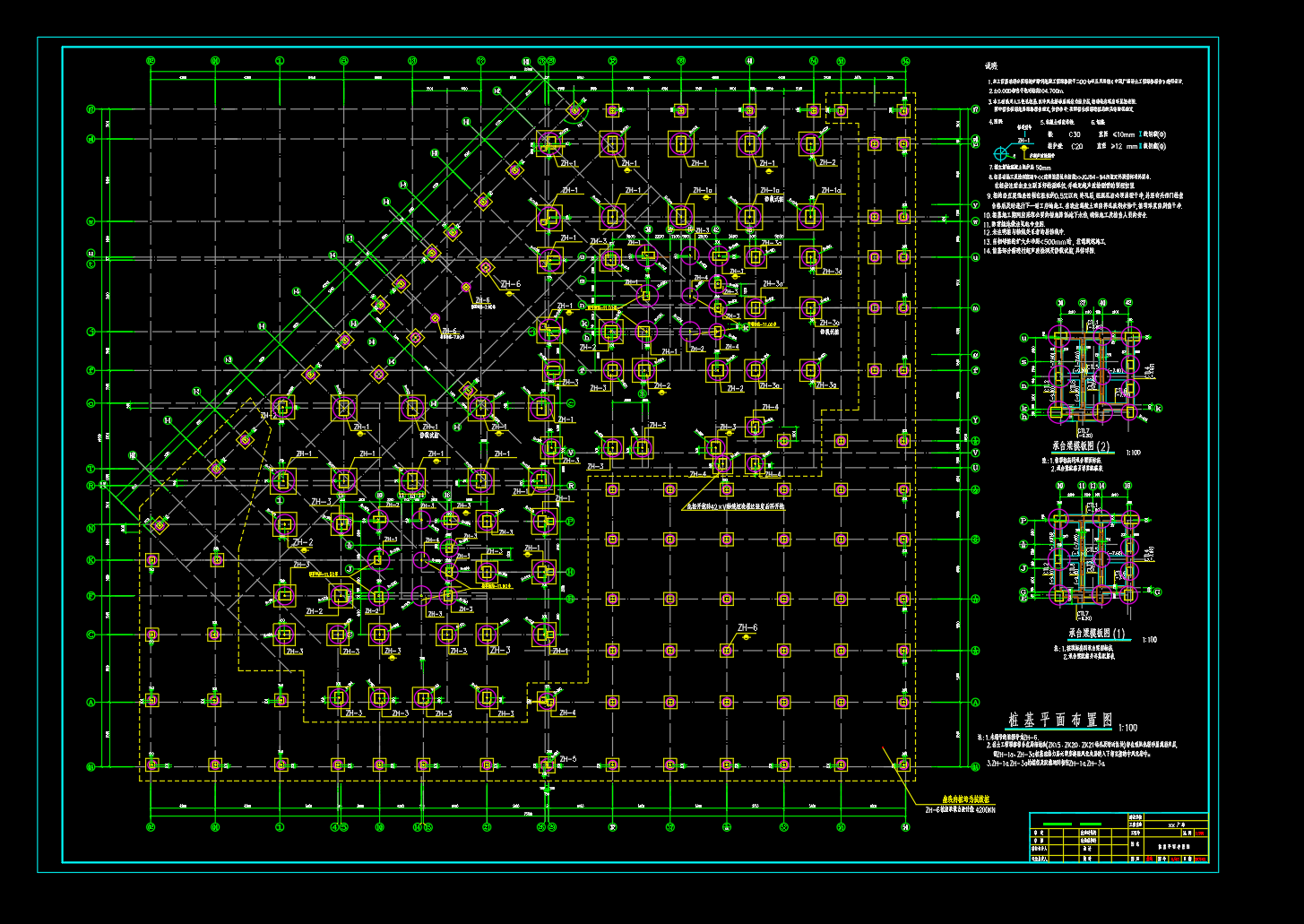

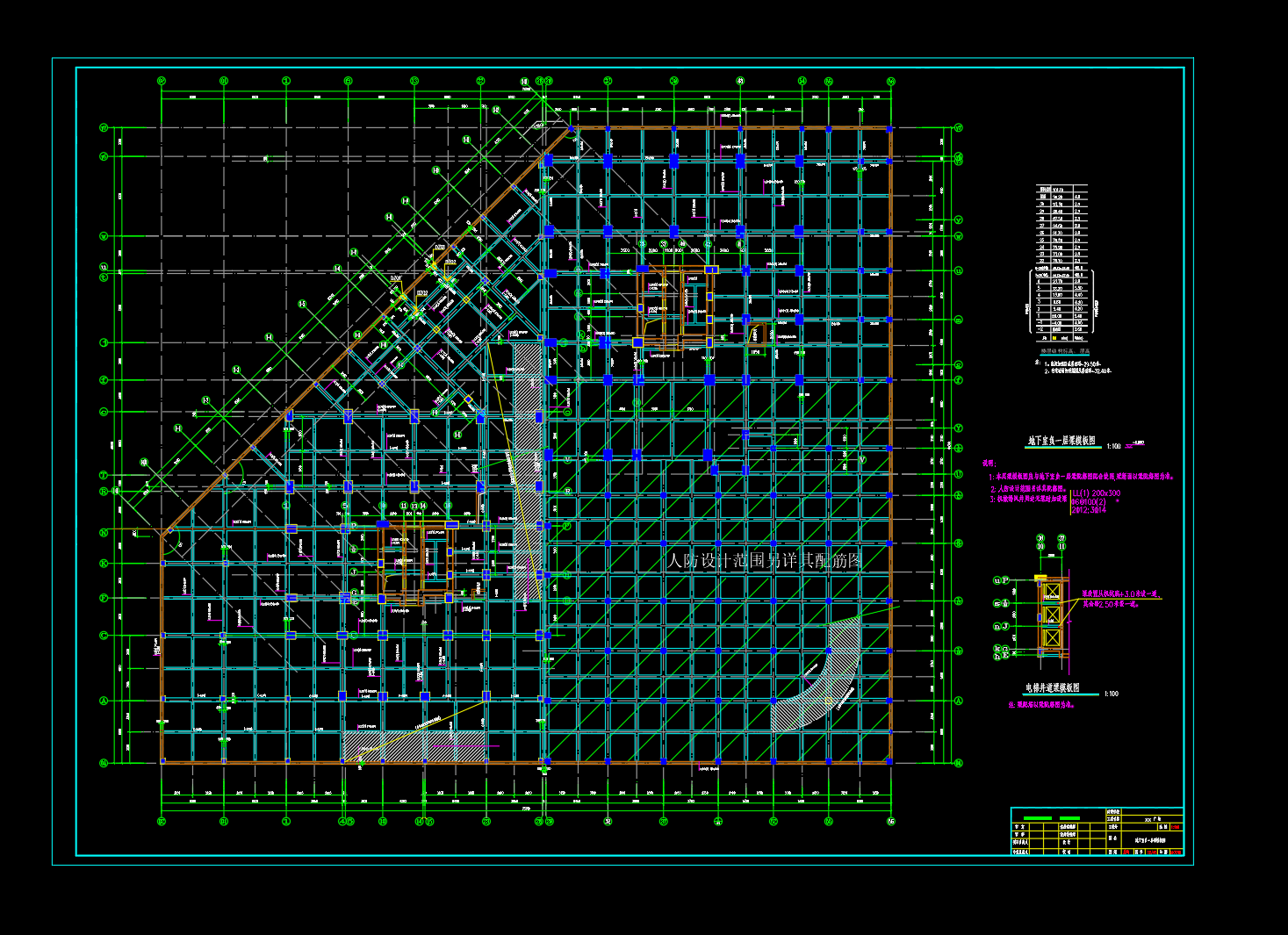

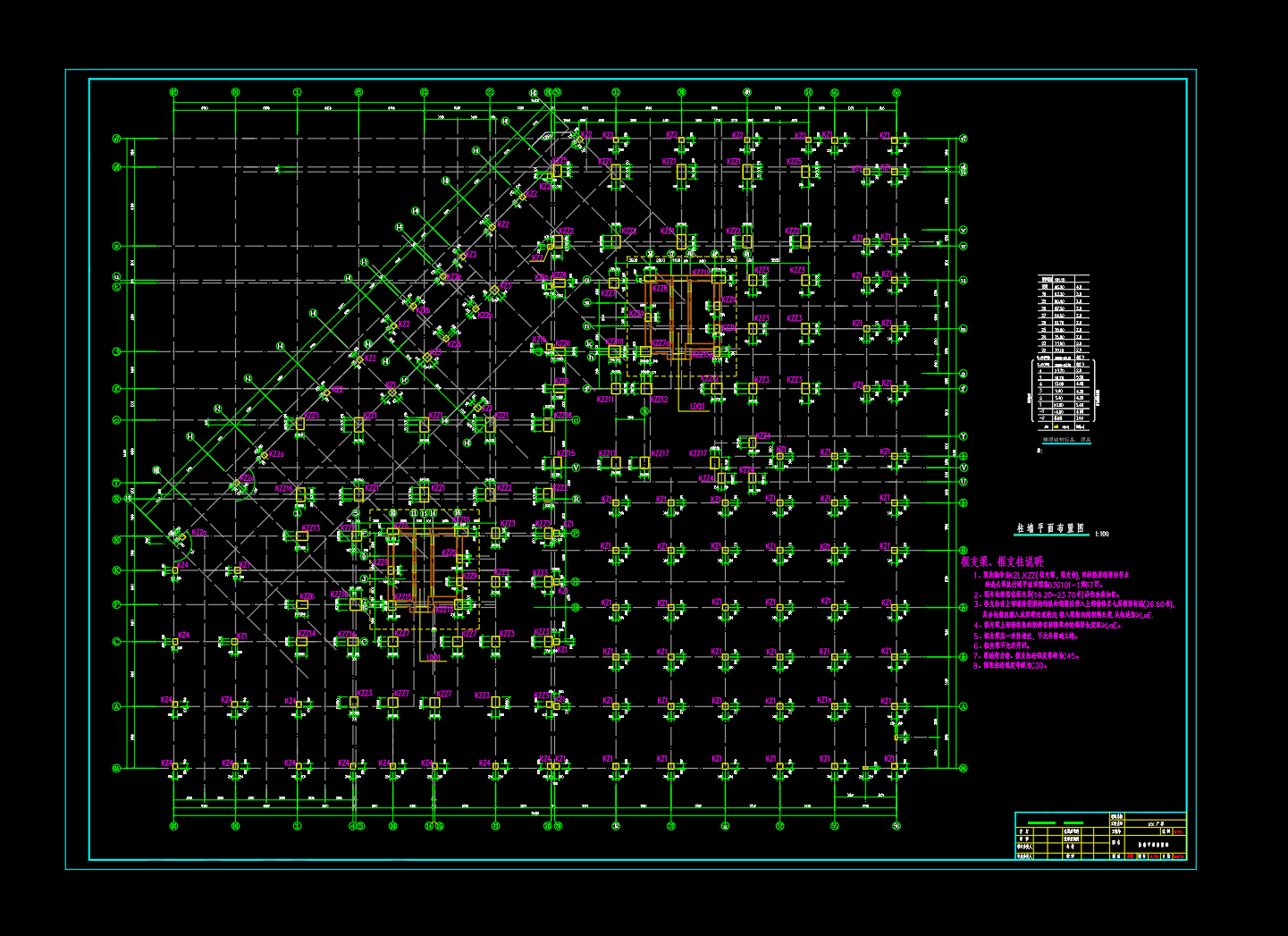

图纸包括：结构设计说明，剪力墙设计说明，桩基平面布置图，挖孔桩设计说明及桩表，柱、墙平面布置图，梁配筋图，板配筋图，车坡道大样图，消防水池配筋图，集水坑大样图，梁模板图，框支梁设计说明，六层转换梁配筋图，六层转换层楼面板配筋图，剪力墙定位图，梯段板明细表，构件梁配筋图等
共48张图纸。
