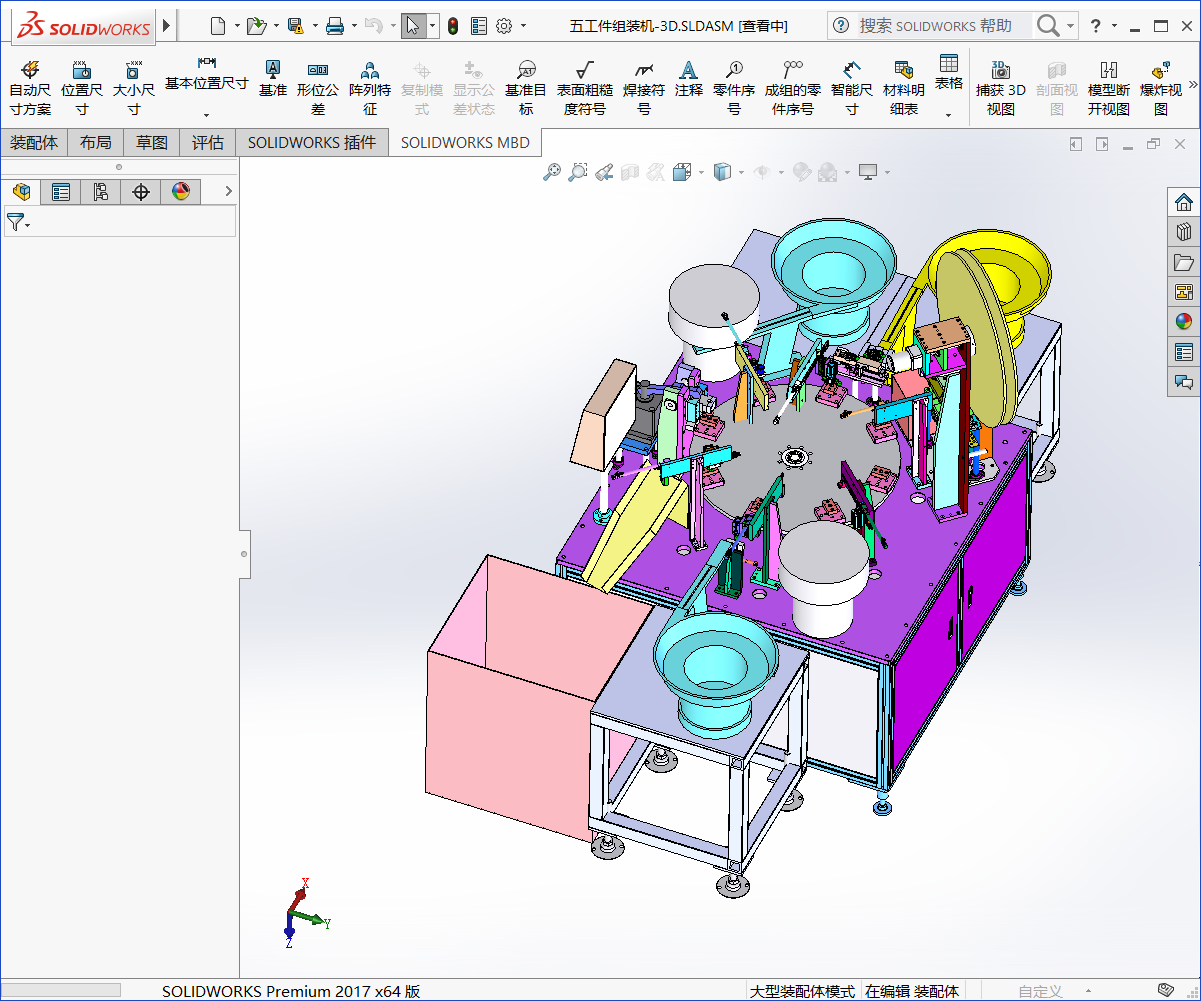

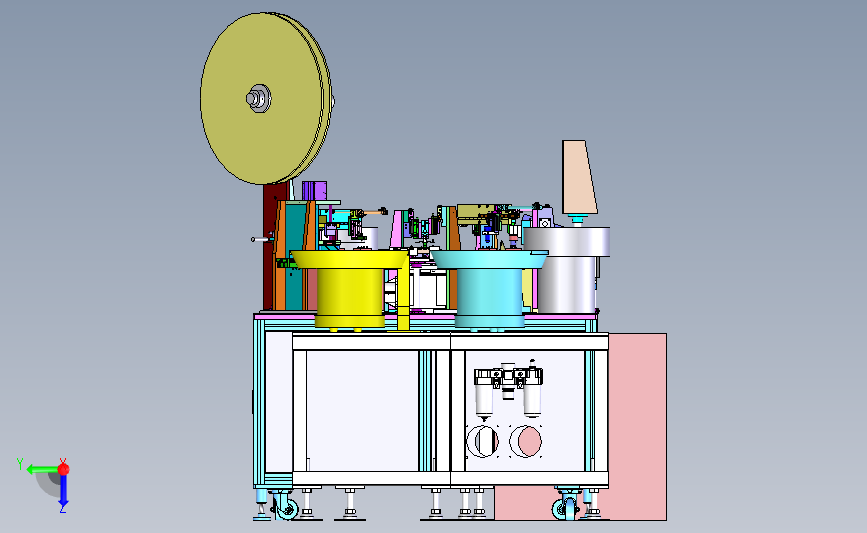

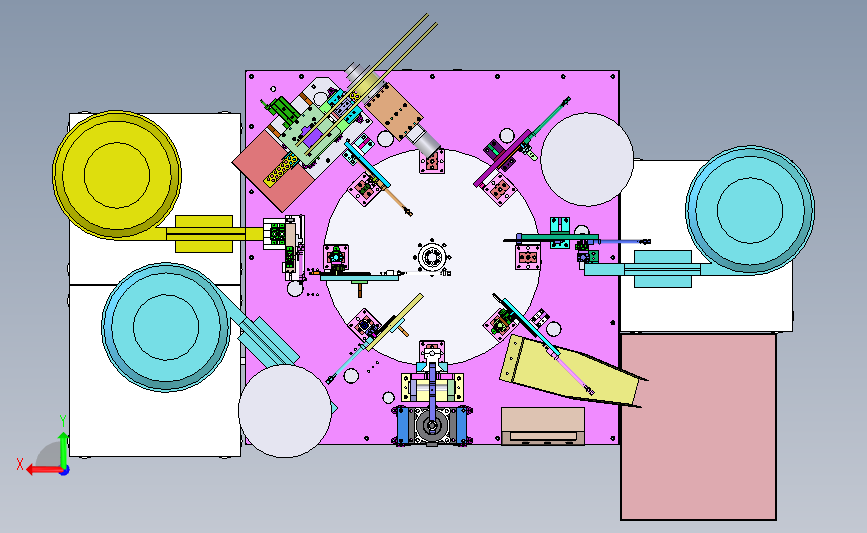

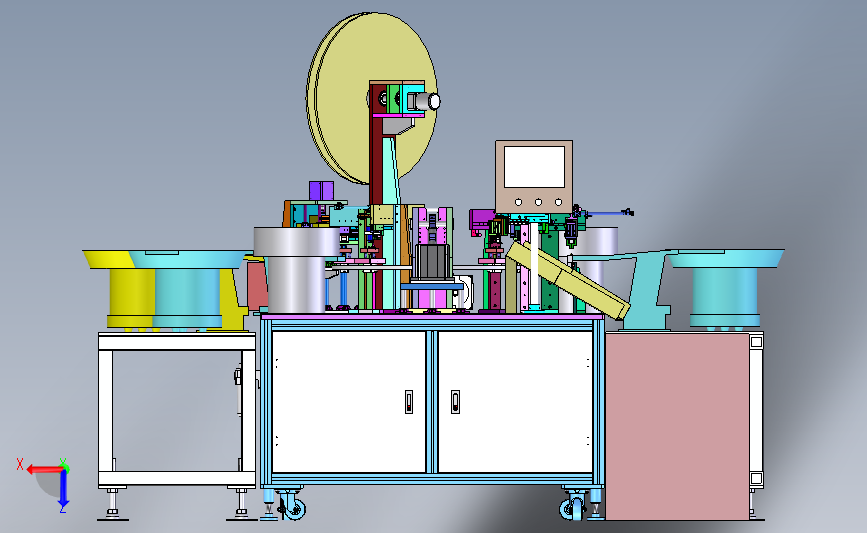

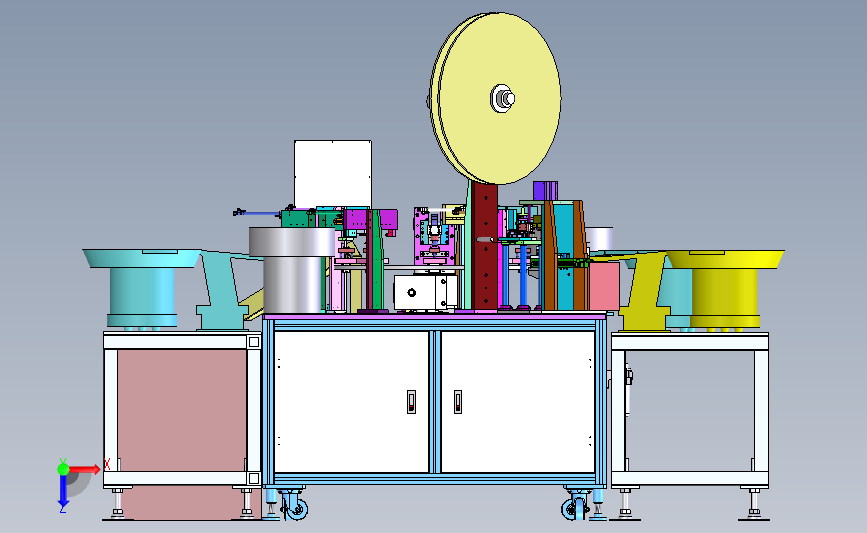

五工位组装机 3D模型SolidWorks三维设计图（ID:2685510）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17591140319149.rar | 44.13M |
| 2 | zongzhuangtu.SLDPRT | 287.00K |
| 3 | 1.sldprt | 70.00K |
| 4 | 1_1.sldprt | 56.00K |
| 5 | 2.sldprt | 85.00K |
| 6 | 200W卧式.SLDPRT | 197.00K |
| 7 | 200W卧式减速比15-90.SLDPRT | 326.00K |
| 8 | 2_1.sldprt | 47.50K |
| 9 | 3.sldprt | 52.00K |
| 10 | 3_1.sldprt | 50.00K |
| 11 | 4.sldprt | 59.00K |
| 12 | 4C-054分割器支件A.sldprt | 112.50K |
| 13 | 4C-112分割器垫板A.sldprt | 377.00K |
| 14 | 4C-113分割器感应块A.sldprt | 110.50K |
| 15 | 4C-114分割器感应器固定块A.sldprt | 117.50K |
| 16 | 4C-11590W马达安装件A.sldprt | 124.50K |
| 17 | 4C-35转盘A.sldprt | 520.00K |
| 18 | 4_1.sldprt | 50.00K |
| 19 | 5.sldprt | 65.50K |
| 20 | 6.sldprt | 49.50K |
| 21 | 7.sldprt | 49.50K |
| 22 | 80DT.sldprt | 112.00K |
| 23 | 80DT50350.SLDASM | 811.50K |
| 24 | 80DT连接板4.sldprt | 50.00K |
| 25 | 8DTA.sldprt | 1.33M |
| 26 | AC40.SLDASM | 283.50K |
| 27 | AF40_1.sldprt | 117.50K |
| 28 | AL40_1.sldprt | 129.00K |
| 29 | AR40_1.sldprt | 114.50K |
| 30 | B6204ZZNR.SLDPRT | 252.50K |
| 31 | CAL75.sldasm | 331.00K |
| 32 | CAL75adjuster.sldprt | 128.50K |
| 33 | CAL75bearing.sldprt | 133.50K |
| 34 | CAL75body.sldprt | 246.50K |
| 35 | CAL75plate.sldprt | 196.00K |
| 36 | CAL75stopper.sldprt | 119.00K |
| 37 | CAL75swivel.sldprt | 278.00K |
| 38 | CAL75wheel.sldprt | 187.50K |
| 39 | CDJ2RA10-100-A93L100_0_0.SLDPRT | 345.50K |
| 40 | CDJ2RA10-150-A93L-1.sldprt | 53.50K |
| 41 | CDJ2RA10-150-A93L-2.sldprt | 46.50K |
| 42 | CDJ2RA10-150-A93L-3.sldprt | 49.50K |
| 43 | CDJ2RA10-150-A93L-4.sldprt | 49.50K |
| 44 | CDJ2RA10-150-A93L-5.sldprt | 75.50K |
| 45 | CDJ2RA10-150-A93L-6.sldprt | 75.50K |
| 46 | CDJ2RA10-150-A93L0_0_0.SLDASM | 306.50K |
| 47 | CDJ2RKA10-75-A93L75_0_0.SLDPRT | 346.50K |
| 48 | CDQ2F50-30DMZ-A93L0_0_0.SLDPRT | 352.00K |
| 49 | CDQ2GS100-50DCZ-A93L50_0_0.SLDPRT | 342.00K |
| 50 | CDUJB12-10D-F8NL0_0.SLDASM | 136.00K |
| 51 | CJ2RKA10-15S0_0_0-1.SLDPRT | 191.50K |
| 52 | CJ2RKA10-15S0_0_0-2.SLDPRT | 165.50K |
| 53 | CJ2RKA10-15S0_0_0-3.SLDPRT | 178.50K |
| 54 | CJ2RKA10-15S0_0_0-4.SLDPRT | 178.50K |
| 55 | CJ2RKA10-15S0_0_0.SLDASM | 189.00K |
| 56 | CPLCN32-8-12.SLDPRT | 398.50K |
| 57 | CQ2B50-30DFCMZ0_0_0-1.SLDPRT | 268.00K |
| 58 | CQ2B50-30DFCMZ0_0_0-2.SLDPRT | 161.50K |
| 59 | CQ2B50-30DFCMZ0_0_0-3.SLDPRT | 184.00K |
| 60 | CQ2B50-30DFCMZ0_0_0.SLDASM | 214.00K |
| 61 | DHA082027平面把手.SLDPRT | 322.50K |
| 62 | EF4040-上机架H-2.SLDPRT | 307.00K |
| 63 | EF4040-上机架H-3.SLDPRT | 302.00K |
| 64 | EF4040-上机架H.SLDPRT | 289.00K |
| 65 | EF4040-上机架L-2.SLDPRT | 289.00K |
| 66 | EF4040-下机架H-支撑柱.SLDPRT | 295.50K |
| 67 | EF4040-下机架H.SLDPRT | 296.50K |
| 68 | EF4040-下机架L.SLDPRT | 298.00K |
| 69 | EF4040-下机架W.SLDPRT | 303.50K |
| 70 | FJWN20_180.sldasm | 157.00K |
| 71 | FJWN20_180pad.sldprt | 156.50K |
| 72 | FJWN20_180screw.sldprt | 137.50K |
| 73 | hexagonsocketheadcapscrewsgb.sldprt | 1.31M |
| 74 | htpm32s5m250_b_n20-1A.sldprt | 208.50K |
| 75 | htpm32s5m250_b_n20-2A.sldprt | 112.50K |
| 76 | htpm32s5m250_b_n20-3A.sldprt | 112.50K |
| 77 | htpm32s5m250_b_n20A.sldasm | 64.50K |
| 78 | htpt32s5m250_a_n15-1A.sldprt | 216.00K |
| 79 | htpt32s5m250_a_n15-2A.sldprt | 112.50K |
| 80 | htpt32s5m250_a_n15-3A.sldprt | 112.50K |
| 81 | htpt32s5m250_a_n15A.sldasm | 64.50K |
| 82 | JAF50-16-1500-1.SLDPRT | 225.50K |
| 83 | JAF50-16-1500-2.SLDPRT | 107.50K |
| 84 | JAF50-16-1500.SLDASM | 155.50K |
| 85 | LHIFR10.SLDPRT | 190.50K |
| 86 | MANIFOLD_SOLID_BREP_106-195.SLDPRT | 303.50K |
| 87 | MANIFOLD_SOLID_BREP_107.sldprt | 133.50K |
| 88 | MGN9C-R195.SLDASM | 214.50K |
| 89 | MHZ2-16D14.9_0.SLDPRT | 308.50K |
| 90 | MXS12-100B-A930_0.SLDPRT | 482.50K |
| 91 | MXS6-200_0.SLDPRT | 348.50K |
| 92 | MXS6-20A-A930_0.SLDPRT | 439.50K |
| 93 | MXS6-20A-A93L0_0.SLDPRT | 448.50K |
| 94 | MXS8-20A-A93L0_0.SLDPRT | 442.50K |
| 95 | MXS8-20ASBT-A93L0_0.SLDASM | 294.00K |
| 96 | PSFG20-120.SLDPRT | 196.00K |
| 97 | PSFG20-170.SLDPRT | 179.50K |
| 98 | SDA50x30-S以赛亚.SLDPRT | 365.00K |
| 99 | SEBS10-55-1.SLDPRT | 186.50K |
| 100 | SEBS10-55-2.SLDPRT | 229.00K |
| 101 | SHFT10.SLDPRT | 416.00K |
| 102 | SHFT20.SLDPRT | 255.00K |
| 103 | socketheadcapscrew_is.sldprt | 954.00K |
| 104 | socketheadcapscrew_iso.sldprt | 1.80M |
| 105 | TPWB4.SLDPRT | 714.50K |
| 106 | TWT杀车马达5RK90GUCM-5GU50KA.sldprt | 116.50K |
| 107 | UAC04051_1.sldprt | 105.00K |
| 108 | UAC04053_1.sldprt | 90.50K |
| 109 | UAC04054_1.sldprt | 100.50K |
| 110 | Ucan50减速机.sldprt | 234.00K |
| 111 | ~$CDUJB12-10D-F8NL(0_0).SLDASM | 10B |
| 112 | ~$五工件组装机-3D.SLDASM | 10B |
| 113 | ~$冲压组.SLDASM | 10B |
| 114 | ~$拉拽插针.SLDPRT | 10B |
| 115 | ~$机架.SLDASM | 10B |
| 116 | ~$波形圈组.SLDASM | 10B |
| 117 | ~$载具.SLDASM | 10B |
| 118 | 上机架-侧边封板-1.SLDPRT | 229.50K |
| 119 | 上机架-顶部封板.SLDPRT | 150.50K |
| 120 | 上机架.SLDASM | 553.50K |
| 121 | 下料漏斗.SLDPRT | 663.50K |
| 122 | 下料组-龙门.SLDPRT | 139.00K |
| 123 | 下料组-龙门2.SLDPRT | 353.00K |
| 124 | 下料组-龙门加强筋.SLDPRT | 271.00K |
| 125 | 下料组-龙门底板.sldprt | 458.50K |
| 126 | 下料组-龙门立板.sldprt | 520.50K |
| 127 | 下料组.SLDASM | 1.08M |
| 128 | 下机架-封板.SLDPRT | 218.50K |
| 129 | 下机架-封板带风扇安装孔.SLDPRT | 335.50K |
| 130 | 下机架.SLDASM | 613.00K |
| 131 | 东元350W电机.sldprt | 225.50K |
| 132 | 五工件组装机-3D.SLDASM | 5.45M |
| 133 | 人WK10-01.SLDPRT | 428.50K |
| 134 | 人WK10-02.SLDPRT | 185.50K |
| 135 | 人WK10-03.SLDPRT | 187.50K |
| 136 | 以赛亚SDA100x50-S-N(含固定法兰盘).SLDASM | 206.00K |
| 137 | 以赛亚SDA100x50-S-N.SLDPRT | 350.00K |
| 138 | 以赛亚SDA100x50-S-N含固定法兰盘.SLDASM | 10B |
| 139 | 以赛亚SDA100x50-S-N气缸固定法兰座.SLDPRT | 229.00K |
| 140 | 冲压组-加强筋.SLDPRT | 340.50K |
| 141 | 冲压组-垫高支撑住.SLDPRT | 180.50K |
| 142 | 冲压组-底板.SLDPRT | 361.50K |
| 143 | 冲压组-止付.SLDASM | 148.00K |
| 144 | 冲压组-止付块-1.SLDPRT | 260.00K |
| 145 | 冲压组-止付块-2.SLDPRT | 193.00K |
| 146 | 冲压组-止付块.SLDPRT | 132.00K |
| 147 | 冲压组-立板.SLDPRT | 607.50K |
| 148 | 冲压组-轴段护盖.SLDPRT | 213.00K |
| 149 | 冲压组.SLDASM | 822.50K |
| 150 | 冲压裁切刀头固定板.SLDPRT | 583.00K |
| 151 | 凸轮上料-龙门2-加强筋.SLDPRT | 261.00K |
| 152 | 凸轮上料-龙门2-底板.SLDPRT | 326.50K |
| 153 | 凸轮上料-龙门2-横板.SLDPRT | 358.50K |
| 154 | 凸轮上料-龙门2-立板.SLDPRT | 384.50K |
| 155 | 凸轮上料-龙门移栽.SLDASM | 608.00K |
| 156 | 凸轮上料站-吸嘴.SLDPRT | 353.00K |
| 157 | 凸轮上料站-吸嘴固定座.SLDPRT | 297.00K |
| 158 | 前-右門板.SLDASM | 185.50K |
| 159 | 前-左門板.SLDASM | 183.50K |
| 160 | 前-門板.SLDPRT | 508.50K |
| 161 | 卷料固定支架.SLDPRT | 194.00K |
| 162 | 卷料夹持-1.SLDPRT | 374.00K |
| 163 | 卷料夹持-2.SLDPRT | 233.50K |
| 164 | 卷料盘.SLDPRT | 141.50K |
| 165 | 同步带.SLDPRT | 222.50K |
| 166 | 同步带htbn530s5m_250新的A.sldprt | 128.50K |
| 167 | 导向槽-导向块.SLDPRT | 267.50K |
| 168 | 导向槽-底板.SLDPRT | 258.50K |
| 169 | 导向槽.SLDPRT | 214.50K |
| 170 | 底板-铜棒组.SLDPRT | 339.50K |
| 171 | 废料裁切组-上刀.SLDPRT | 229.00K |
| 172 | 废料裁切组-下刀.SLDPRT | 216.00K |
| 173 | 弹簧固定块工站7.SLDPRT | 228.50K |
| 174 | 感应柱.SLDPRT | 176.00K |
| 175 | 拉拽插针.SLDPRT | 268.00K |
| 176 | 拉拽气缸垫高板.SLDPRT | 286.00K |
| 177 | 指示板上料-龙门-加强筋.SLDPRT | 278.50K |
| 178 | 指示板上料-龙门-底板.SLDPRT | 303.50K |
| 179 | 指示板上料-龙门-横板.SLDPRT | 367.50K |
| 180 | 指示板上料-龙门-立板.SLDPRT | 394.50K |
| 181 | 指示板上料-龙门-线轨转接板.SLDPRT | 384.00K |
| 182 | 指示板上料组-电磁铁固定座.SLDPRT | 320.50K |
| 183 | 指示板上料组.SLDASM | 1.17M |
| 184 | 指示板振动盘底座-.SLDPRT | 420.50K |
| 185 | 指示板振动盘振动盘.SLDPRT | 470.50K |
| 186 | 指示板振动盘部分.SLDASM | 294.00K |
| 187 | 挡片组-FJWN20_180.sldasm | 165.50K |
| 188 | 挡片组-FJWN20_180pad.sldprt | 156.50K |
| 189 | 挡片组-FJWN20_180screw.sldprt | 137.50K |
| 190 | 挡片组-振动盘.SLDPRT | 466.00K |
| 191 | 挡片组-振动盘底座.SLDPRT | 489.00K |
| 192 | 挡片组-振动盘部分.SLDASM | 270.00K |
| 193 | 接料板.SLDPRT | 287.00K |
| 194 | 支架-切料挡料板.SLDPRT | 263.00K |
| 195 | 支架.SLDPRT | 382.50K |
| 196 | 支架前端止付.SLDASM | 656.00K |
| 197 | 支架固定块.SLDPRT | 225.50K |
| 198 | 支架手指1.SLDPRT | 208.50K |
| 199 | 收料盒.SLDPRT | 120.50K |
| 200 | 旋转固定板-1.SLDPRT | 411.00K |
| 201 | 旋转固定板.SLDPRT | 322.50K |
| 202 | 旋转轴固定板.SLDPRT | 369.00K |
| 203 | 机架-下封板.SLDPRT | 222.00K |
| 204 | 机架.SLDASM | 1.60M |
| 205 | 杠杆.SLDPRT | 353.00K |
| 206 | 杠杆旋转轴.SLDPRT | 145.00K |
| 207 | 桌板.SLDPRT | 2.13M |
| 208 | 欧邦感应式马达-1比10减速机.SLDPRT | 196.50K |
| 209 | 欧邦感应式马达10W.SLDPRT | 234.50K |
| 210 | 欧邦马达.SLDASM | 168.00K |
| 211 | 气缸垫高块.SLDPRT | 264.00K |
| 212 | 气缸移栽连接块公用.SLDPRT | 287.50K |
| 213 | 气缸移栽连接板.SLDPRT | 241.00K |
| 214 | 气缸连接板上下料.SLDPRT | 308.50K |
| 215 | 气缸连接转接块公用.SLDPRT | 294.00K |
| 216 | 气缸限位块.SLDPRT | 268.50K |
| 217 | 气缸限位块2.SLDPRT | 274.00K |
| 218 | 气缸限位块3.SLDPRT | 273.50K |
| 219 | 气缸限位块4.SLDPRT | 216.00K |
| 220 | 气缸限位块5.SLDPRT | 225.50K |
| 221 | 沾锡KZ-0323-004.SLDPRT | 256.50K |
| 222 | 沾锡RJ0323.SLDASM | 199.00K |
| 223 | 波形圈-加强筋.SLDPRT | 282.50K |
| 224 | 波形圈-料带式.SLDPRT | 114.00K |
| 225 | 波形圈-料带示意.SLDPRT | 1.35M |
| 226 | 波形圈-气缸垫高块.SLDPRT | 277.50K |
| 227 | 波形圈上料-龙门-公用移栽CJ2RA10-1500_0_0.SLDPRT | 243.50K |
| 228 | 波形圈上料-龙门-公用移栽SSEB10-195-1.SLDPRT | 235.50K |
| 229 | 波形圈上料-龙门-公用移栽SSEB10-195-2.SLDPRT | 226.50K |
| 230 | 波形圈上料-龙门-公用移栽SSEB10-195.SLDASM | 182.50K |
| 231 | 波形圈上料-龙门-公用移栽龙门2-加强筋.SLDPRT | 295.00K |
| 232 | 波形圈上料-龙门-公用移栽龙门2-底板.SLDPRT | 325.00K |
| 233 | 波形圈上料-龙门-公用移栽龙门2-横板.SLDPRT | 358.00K |
| 234 | 波形圈上料-龙门-公用移栽龙门2-立板.SLDPRT | 391.00K |
| 235 | 波形圈上料-龙门移栽.SLDASM | 884.50K |
| 236 | 波形圈组-加强筋.SLDPRT | 270.00K |
| 237 | 波形圈组-加强筋2.SLDPRT | 128.00K |
| 238 | 波形圈组-加强筋3.SLDPRT | 283.00K |
| 239 | 波形圈组-加强筋4.SLDPRT | 270.00K |
| 240 | 波形圈组-卷料底板.sldprt | 464.50K |
| 241 | 波形圈组-卷料立板.sldprt | 725.50K |
| 242 | 波形圈组-垫板.SLDPRT | 1.19M |
| 243 | 波形圈组-底板.SLDPRT | 542.50K |
| 244 | 波形圈组-拉拽气缸转接板.SLDPRT | 337.00K |
| 245 | 波形圈组-支撑柱.SLDPRT | 191.50K |
| 246 | 波形圈组-旋转轴.SLDPRT | 236.50K |
| 247 | 波形圈组-浮动接头-0.SLDPRT | 304.00K |
| 248 | 波形圈组-浮动接头-2.SLDPRT | 172.50K |
| 249 | 波形圈组-物料压条.SLDPRT | 238.00K |
| 250 | 波形圈组-移栽底板.SLDPRT | 379.00K |
| 251 | 波形圈组-裁切废料流道.SLDPRT | 630.00K |
| 252 | 波形圈组.SLDASM | 2.22M |
| 253 | 波形圈裁切-下刀.SLDPRT | 642.00K |
| 254 | 电磁铁XDA-10.SLDPRT | 196.50K |
| 255 | 盖板W-L08-009X.SLDPRT | 606.00K |
| 256 | 盖板切料块.SLDPRT | 493.00K |
| 257 | 盖板止付切料组-SEBS10-155-1.SLDPRT | 278.00K |
| 258 | 盖板止付切料组-SEBS10-55-2.SLDPRT | 229.00K |
| 259 | 盖板止付切料组-切料气缸固定底板.SLDPRT | 436.50K |
| 260 | 盖板止付切料组-气缸链接块.SLDPRT | 262.00K |
| 261 | 盖板止付切料组-移栽止付块.SLDPRT | 283.50K |
| 262 | 移栽板.SLDPRT | 235.00K |
| 263 | 移栽止付块.SLDPRT | 293.50K |
| 264 | 立板-铜棒组.SLDPRT | 416.00K |
| 265 | 立柱.SLDPRT | 205.00K |
| 266 | 线轨转接块.SLDPRT | 133.50K |
| 267 | 线轨转接板上下料.SLDPRT | 367.50K |
| 268 | 线轨转接板公用.SLDPRT | 374.00K |
| 269 | 裁切组-上刀.SLDPRT | 297.50K |
| 270 | 裁切组-导向支柱.SLDPRT | 178.50K |
| 271 | 裁切组-废料收集盒.SLDPRT | 203.50K |
| 272 | 裁切组-气缸固定板.SLDPRT | 465.00K |
| 273 | 裁切组-气缸固定立板.SLDPRT | 546.50K |
| 274 | 轴承B6803ZZ.SLDPRT | 230.00K |
| 275 | 载具-上板.SLDPRT | 307.50K |
| 276 | 载具-下底板.SLDPRT | 405.00K |
| 277 | 载具-冲压止付块.SLDPRT | 224.50K |
| 278 | 载具-止付垫片.SLDPRT | 144.50K |
| 279 | 载具.SLDASM | 339.50K |
| 280 | 载具定位柱.SLDPRT | 177.50K |
| 281 | 送料气缸转接板.SLDPRT | 316.00K |
| 282 | 铆压头-1.SLDPRT | 192.00K |
| 283 | 铆压头-2.SLDPRT | 163.00K |
| 284 | 铆压头-3.SLDPRT | 179.00K |
| 285 | 铆压头-4.SLDPRT | 142.50K |
| 286 | 铆压头-连接块-1.sldprt | 232.00K |
| 287 | 铆压头-连接块-2.sldprt | 291.00K |
| 288 | 铆压头-连接块.SLDPRT | 151.00K |
| 289 | 铆压头.SLDASM | 212.50K |
| 290 | 铜柱固定柱.SLDPRT | 188.50K |
| 291 | 铜柱振动盘底座-.SLDPRT | 417.50K |
| 292 | 铜柱振动盘振动盘.SLDPRT | 455.50K |
| 293 | 铜柱振动盘部分.SLDASM | 280.00K |
| 294 | 铜棒切料组-加强筋工站1.SLDPRT | 307.00K |
| 295 | 铜棒止付切料.SLDASM | 380.00K |
| 296 | 铜销.SLDPRT | 155.50K |
| 297 | 镜向指示板振动盘振动盘.SLDPRT | 242.00K |
| 298 | 零件1.SLDPRT | 125.50K |
| 299 | 零件2.SLDPRT | 129.50K |
| 300 | 马达固定板.SLDPRT | 385.00K |
| 301 | 龙门-公用移栽.SLDASM | 684.50K |
| 302 | 龙门-公用移栽MHZ2-16D14.9_0.SLDPRT | 308.50K |
| 303 | 龙门-公用移栽支架手指.SLDPRT | 449.50K |
| 304 | 龙门-公用移栽气缸连接板上下料.SLDPRT | 302.00K |
| 305 | 龙门-公用移栽龙门2-加强筋.SLDPRT | 256.00K |
| 306 | 龙门-公用移栽龙门2-底板.SLDPRT | 294.00K |
| 307 | 龙门-公用移栽龙门2-横板.SLDPRT | 364.00K |
| 308 | 龙门-公用移栽龙门2-立板.SLDPRT | 371.00K |
| 309 | 龙门-铜柱住移栽.SLDASM | 538.00K |
| 310 | 龙门-铜柱组移栽.SLDASM | 640.00K |
| 311 | 龙门2-加强筋.SLDPRT | 291.50K |
| 312 | 龙门2-底板.SLDPRT | 334.00K |
| 313 | 龙门2-横板.SLDPRT | 389.50K |
| 314 | 龙门2-立板.SLDPRT | 418.00K |
| 315 | 全部文件.png | 139.18K |
| 316 | 装配体.png | 193.58K |
| 317 | 装配体四视图.png | 226.84K |
此图纸下载需要4金币
立即下载
发布者
细腻的钻石
创作: 10690
粉丝: 127
加入时间：2024-11-24
模型信息
图纸ID：2685510
图纸格式：sldprt,sldasm
文件大小：45.19M
所需金币：4
上传时间：2025-09-29 10:47:18
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2012
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
