年产5万吨己二腈项目初步设计（ID:2693592）

机械设备 / 非标机械 / 年产5万吨己二腈项目初步设计

©非原创

平面图

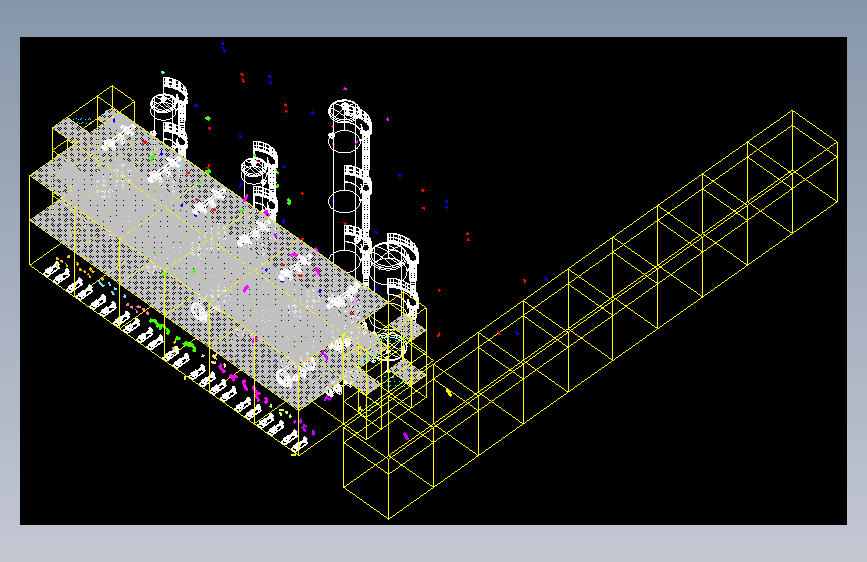

3D视图

文件列表

#	文件名称	文件大小
1	17592994915876.zip	515.33M
2	Aspen致评委老师的一封信.pdf	163.34K
3	1-全流程（加公用工程）.apwz	8.04M
4	2-全流程（加公用工程、加热泵）.apwz	8.58M
5	3-全流程（加公用工程、加热泵、加换热网络）.apwz	6.02M
6	1-简捷模拟.apwz	2.65M
7	2-原始数据.apwz	2.56M
8	3-优化回流比.apwz	2.56M
9	4-优化馏出物与进料比.apwz	2.56M
10	5-优化进料塔板位置.apwz	2.56M
11	6-完成.apwz	3.13M

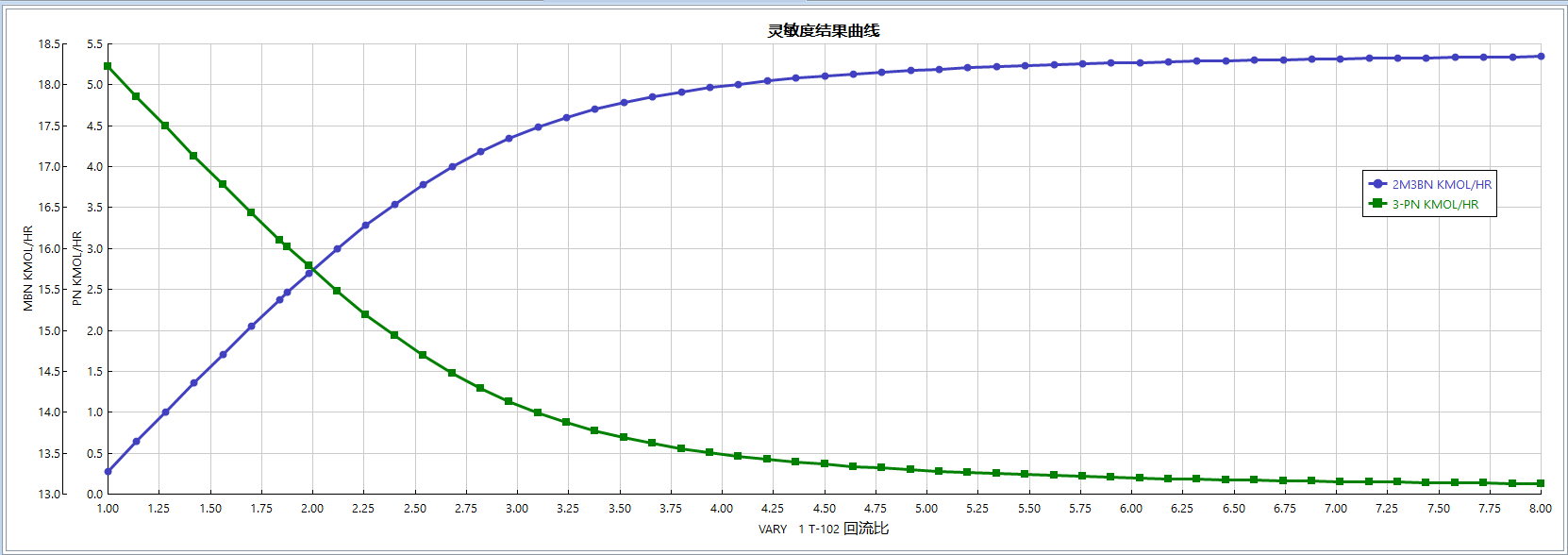

12	回流比.png	52.98K

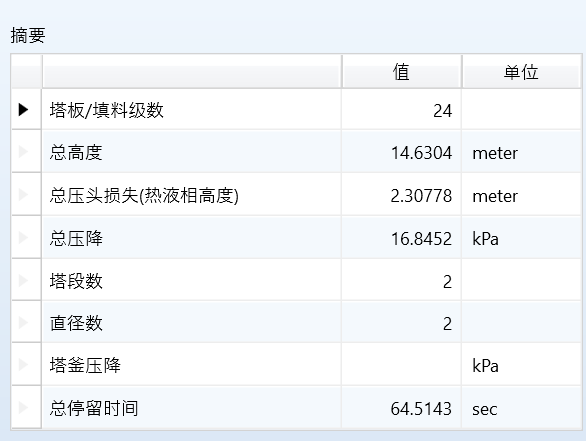

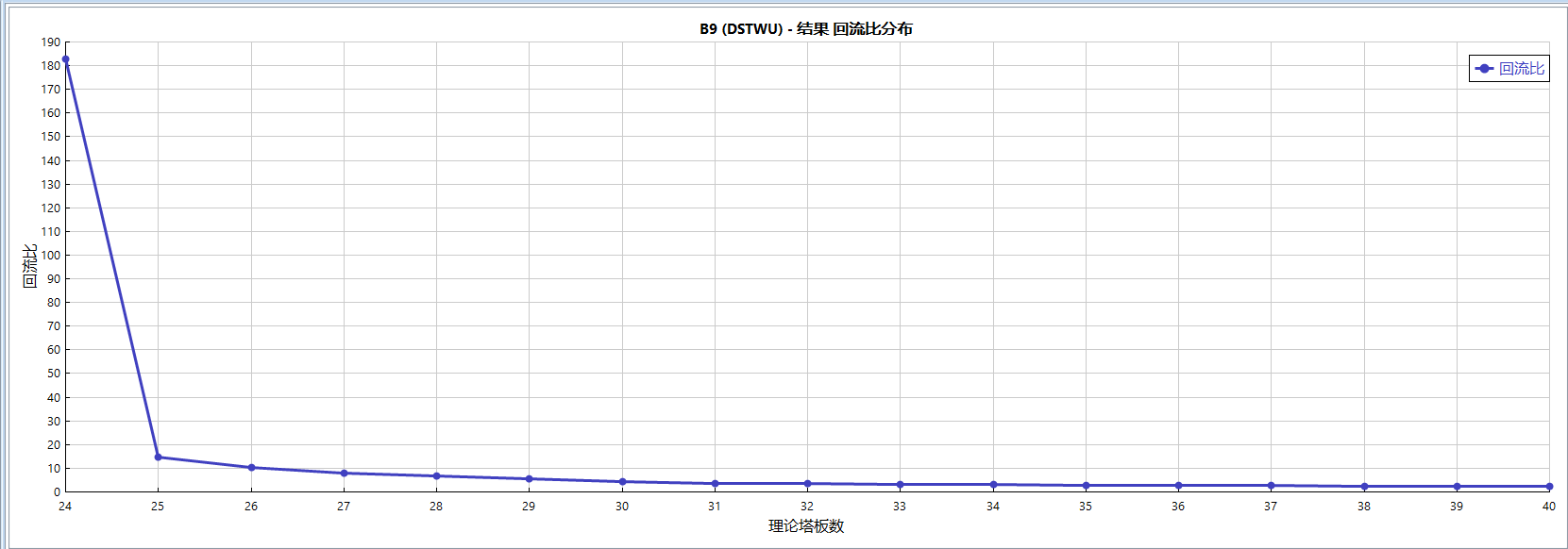

13	简捷模拟-回流比与理论塔板关系.png	36.69K

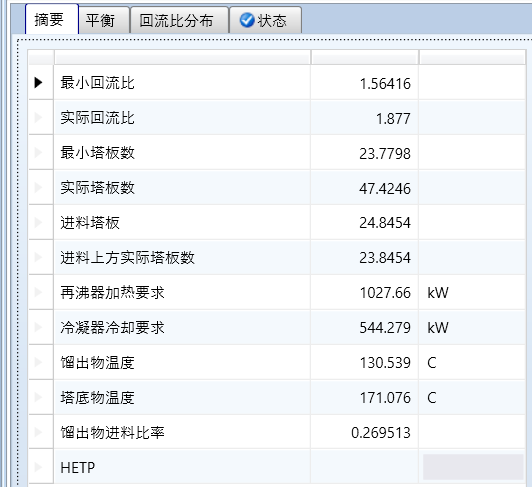

14	简捷模拟-数据.png	36.92K

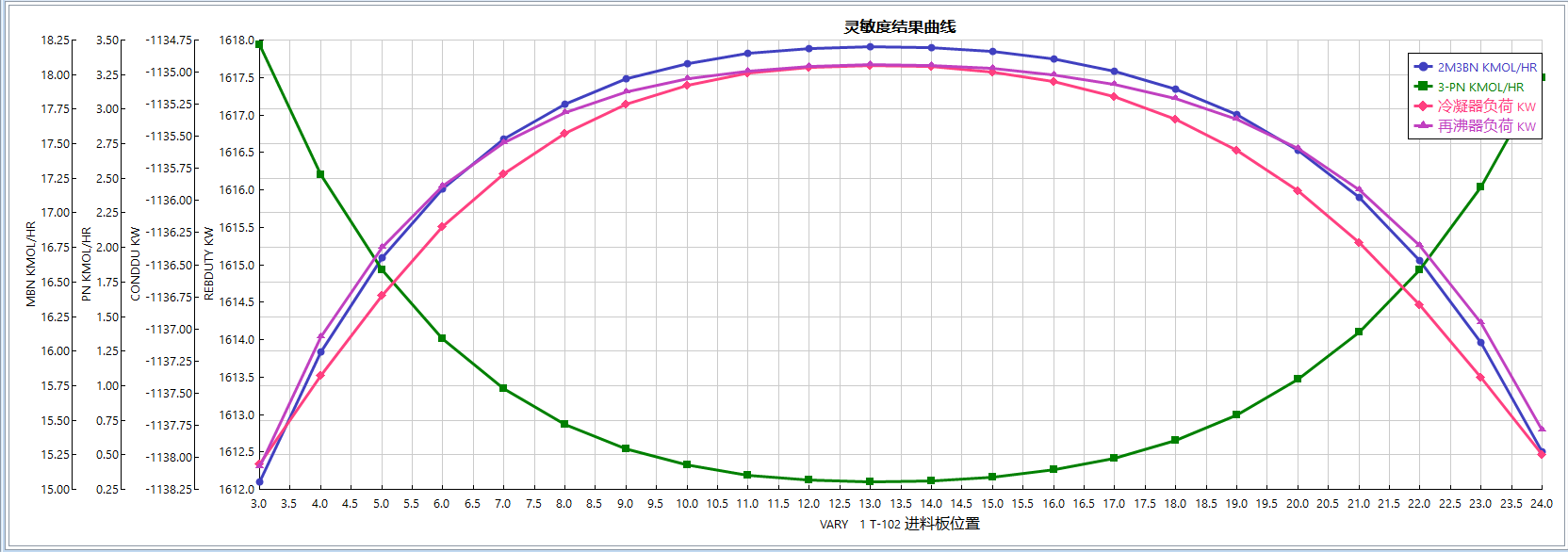

15	进料板位置.png	108.13K

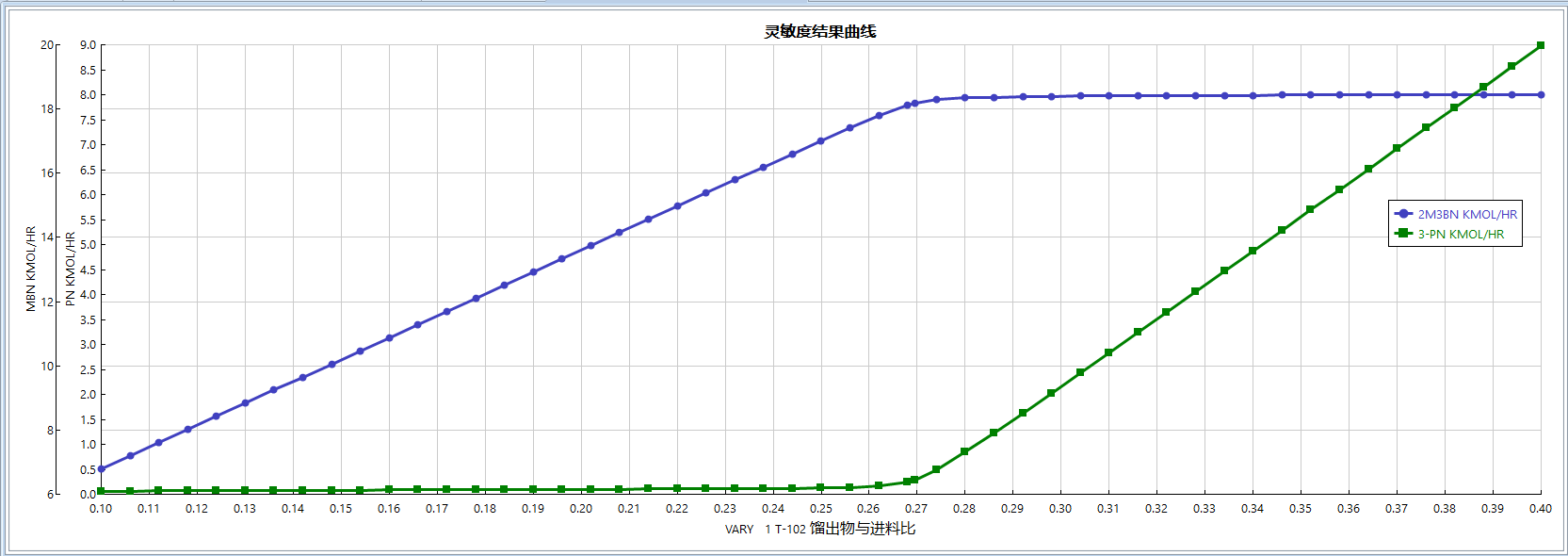

16	馏出物与进料比.png	55.37K

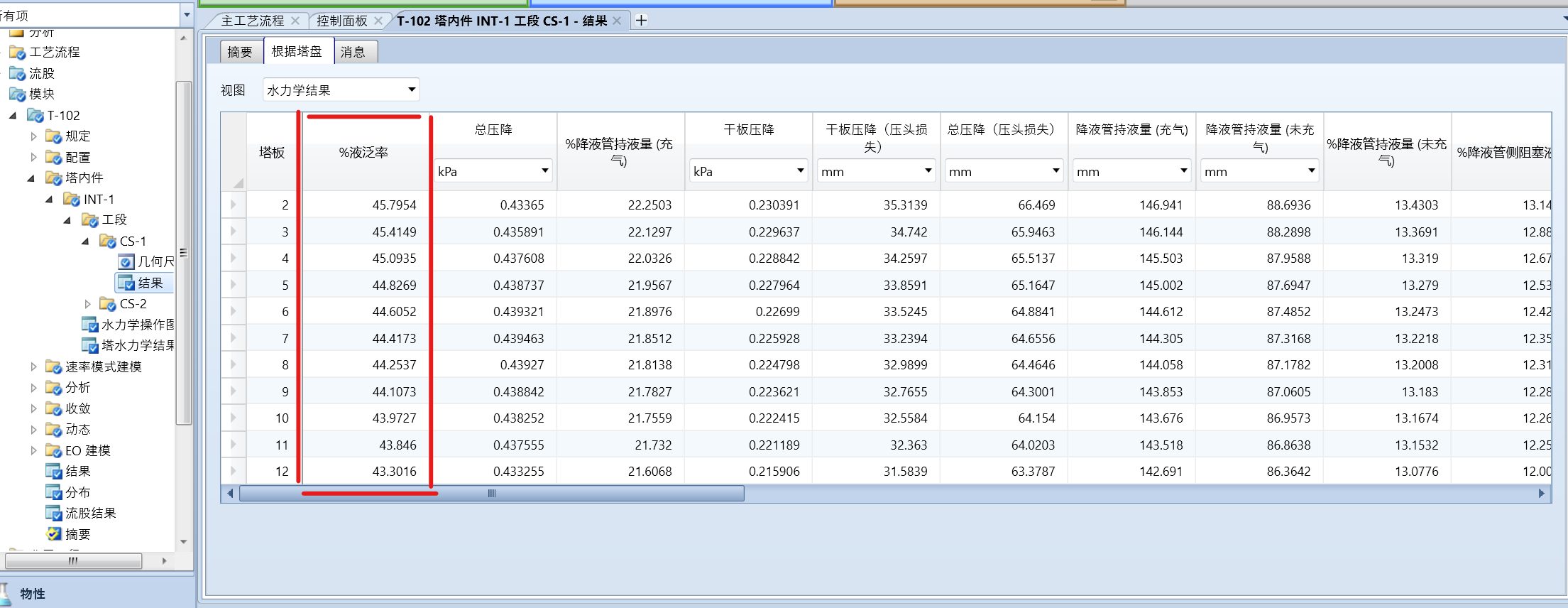

17	CS-1液泛率.png	161.73K

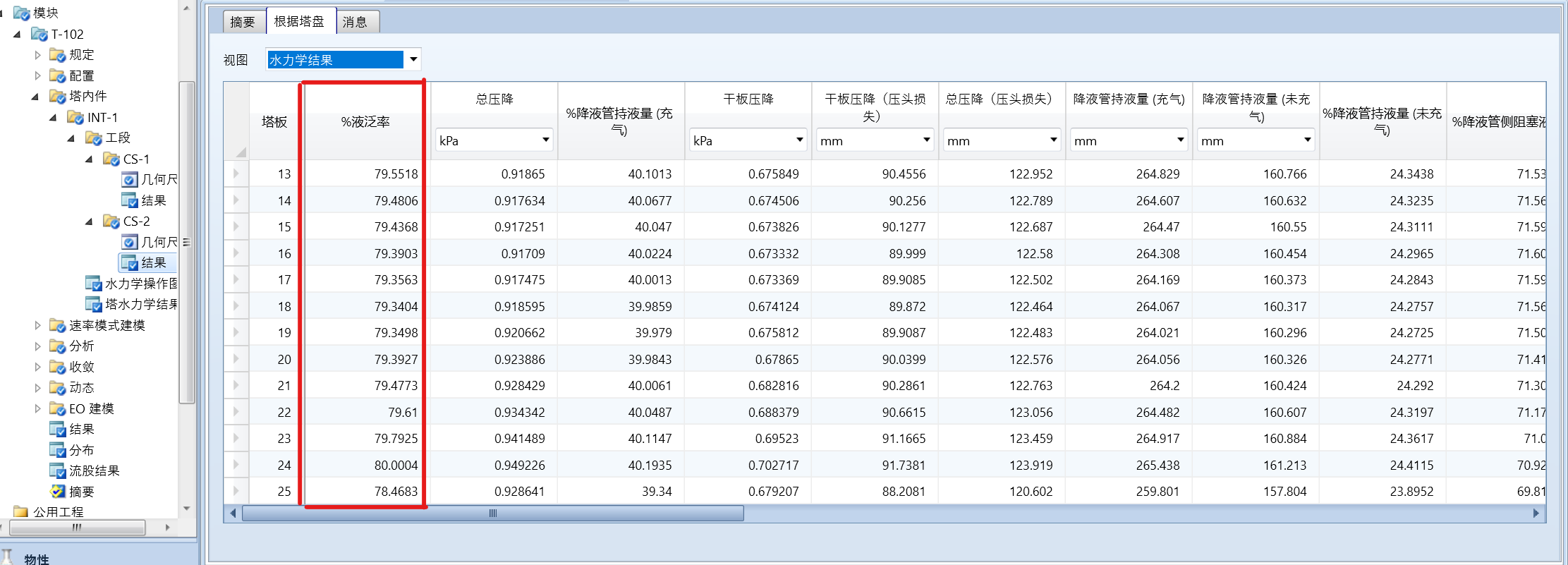

18	CS-2液泛率.png	164.50K

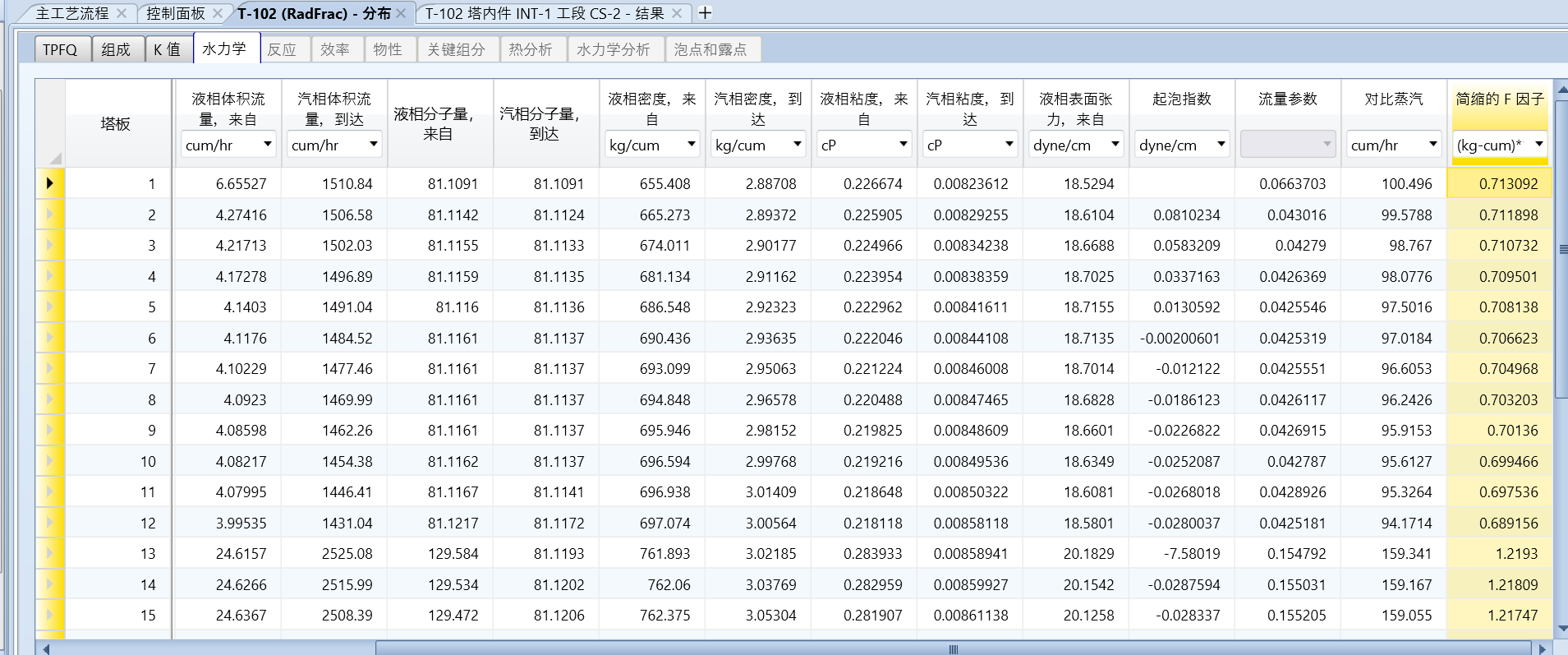

19	F因子.png	148.83K

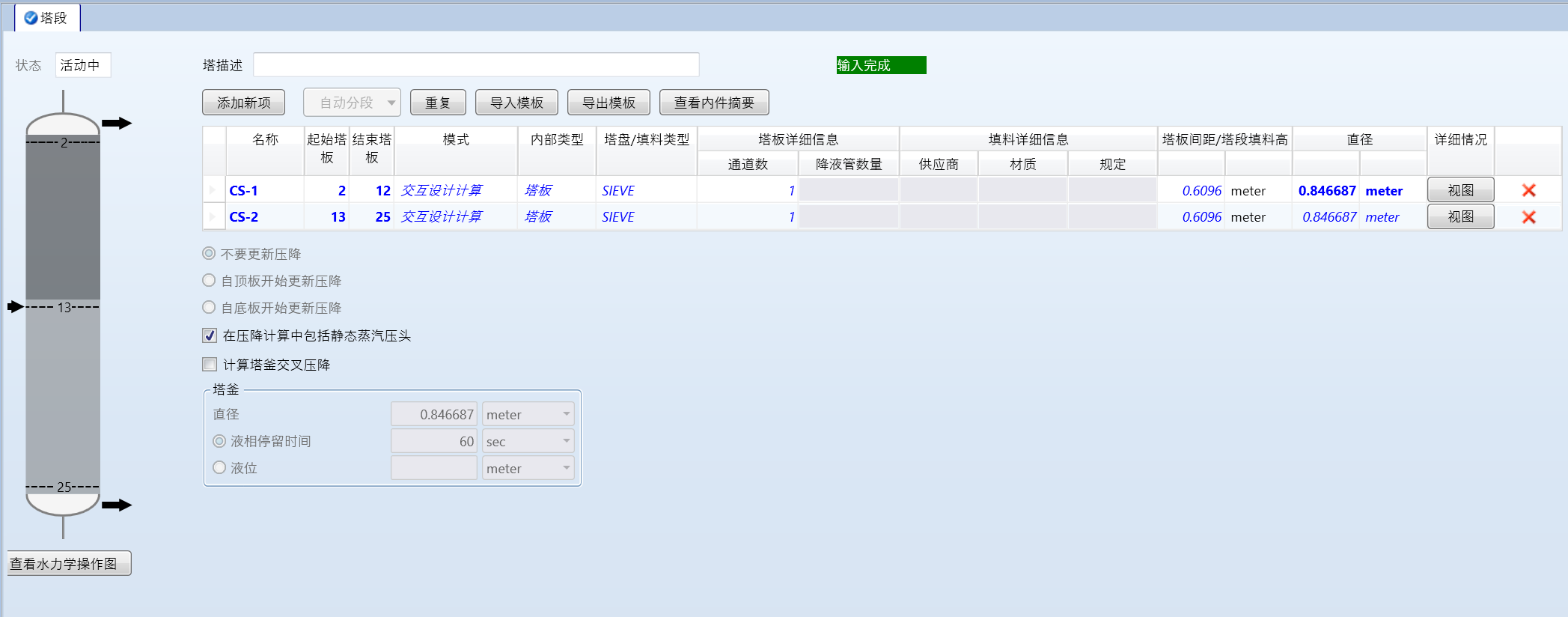

20	塔内件.png	103.93K
21	水力学.apwz	5.16M

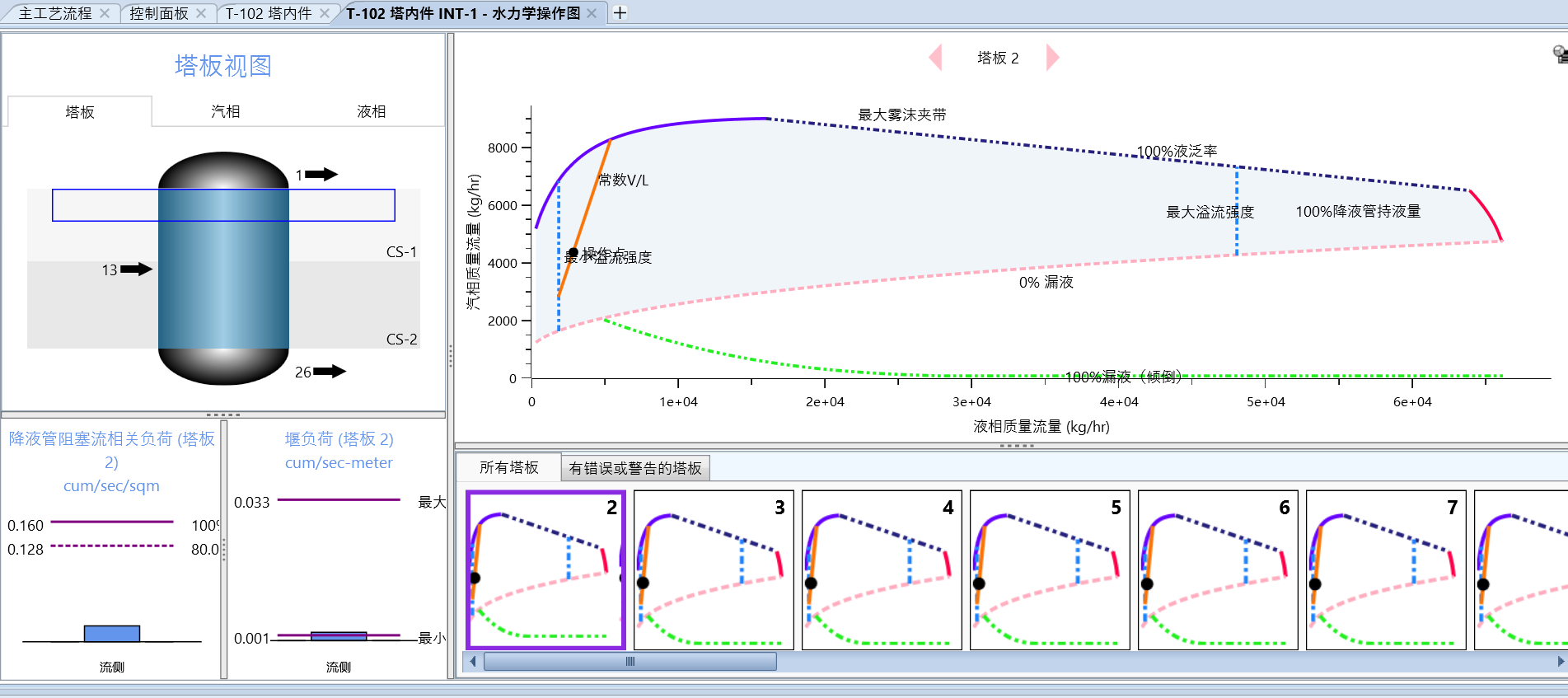

22	水力学操作图.png	142.53K
23	水力学数据.xlsx	17.33K
24	水力学结果.png	16.70K
25	1-全流程（加公用工程）.apwz	7.54M
26	2-全流程-加公用工程）.hch	883.15K
27	3-全流程（加公用工程、加热泵）.apwz	8.58M
28	4-全流程-（加公用工程、热泵精馏）.hch	936.59K
29	5-全流程（加公用工程、热泵、换热网络）.apwz	6.59M
30	6-全流程-加公用工程、热泵、换热网络.hch	1.03M
31	R-101反应器校核.docx	265.50K
32	R-101反应器校核.fx3	26.05K
33	R-101反应器校核.pdf	450.69K
34	T-102塔设备校核.cn2	44.64K
35	T-102塔设备校核.docx	183.14K
36	T-102塔设备校核.pdf	484.92K
37	E-109换热器.docx	517.90K
38	E-109换热器.pdf	658.50K
39	E-109换热器校核.fx3	26.05K
40	T-102冷凝器校核.docx	453.10K
41	T-102冷凝器校核.fx3	26.05K
42	T-102冷凝器校核.pdf	662.35K
43	V-102气液分离罐校核.ra2	24.57K
44	V-102气液分离设备校核.docx	144.81K
45	V-102气液分离设备校核.pdf	352.21K
46	AutoCAD致评委老师的一封信.pdf	77.52K
47	丁二烯氢氰化法制己二腈PFD.dwg	811.92K
48	丁二烯氰化法制己二腈PID.dwg	1.13M
49	厂区布置图.dwg	302.20K

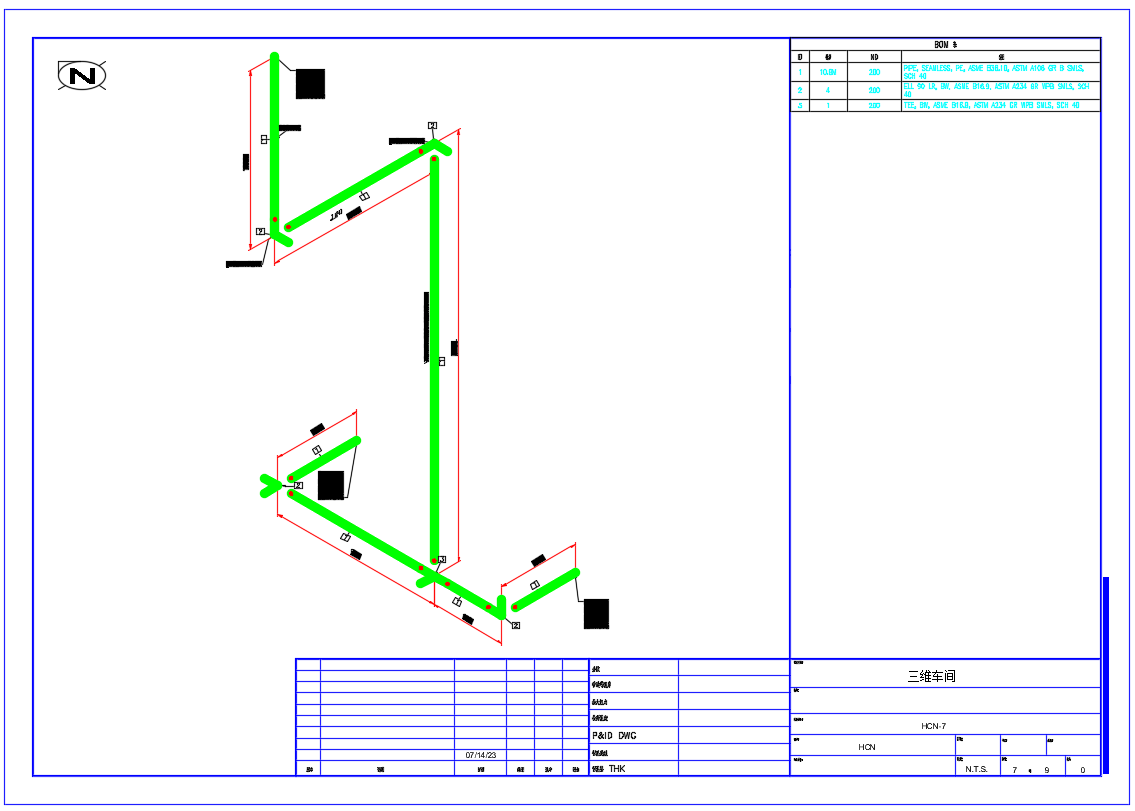

50	管道轴测图.dwg	795.39K
51	反应器装配图.dwg	211.51K
52	换热器工艺条件图.dwg	141.44K
53	精制塔工艺条件图.dwg	254.13K
54	异构化车间设备平立面布置图.dwg	313.93K
55	3dsmax致评委老师的一封信.pdf	76.49K
56	0厂区三维源文件.max	356.10M
57	0厂区三维源文件._SceneConverter.log	114B
58	b6ac3a1d22c980705df09fc755f31f4.png	466.50K
59	yellow-米.jpg	377.65K
60	常用树a.vrmesh	36.07M
61	贴图001.jpg	1.01M
62	贴图002.jpg	24.86K
63	贴图003.JPG	36.67K
64	贴图004.jpg	237.76K
65	贴图005.jpg	33.54K
66	贴图006.jpg	255.20K
67	贴图007.jpg	22.57K
68	贴图008.jpg	64.01K
69	贴图009.JPG	98.52K
70	贴图010.jpg	704.66K
71	贴图011.jpg	33.54K
72	贴图013.jpg	70.04K
73	贴图014.JPG	142.16K
74	贴图016.jpg	18.96K
75	贴图018.jpg	1.09M
76	贴图019.jpg	130.45K
77	贴图020.jpg	342.93K
78	贴图022.JPG	460.92K
79	贴图024.JPG	162.62K
80	贴图025.JPG	110.58K
81	贴图026.jpg	163.00K
82	贴图027.jpg	71.06K
83	贴图028.jpg	123.31K
84	贴图029.jpg	130.67K
85	贴图030.jpg	31.06K
86	贴图031.jpg	36.41K
87	贴图032.jpg	9.90K
88	贴图033.jpg	36.30K
89	贴图034.jpg	1.05M
90	贴图035.jpg	997.98K
91	贴图036.JPG	129.48K
92	贴图037.JPG	142.16K
93	贴图038.jpg	153.48K
94	贴图039.jpg	14.44K
95	贴图042.jpg	512.63K
96	贴图045.jpg	201.32K
97	贴图046.jpg	91.10K
98	贴图047.jpg	25.28K
99	贴图048.jpg	48.03K
100	贴图049.jpg	178.65K
101	贴图050.jpg	125.60K
102	贴图053.jpg	39.66K
103	贴图054.jpg	45.49K
104	贴图063.jpg	57.55K
105	贴图064.jpg	9.64K
106	贴图082.jpg	58.83K
107	贴图084.jpg	22.06K
108	贴图086.jpg	94.63K
109	贴图092.jpg	74.98K
110	贴图094.JPG	155.23K
111	贴图096.jpg	3.60M
112	贴图097.JPG	241.38K
113	贴图099.jpg	413.88K
114	贴图100.jpg	180.87K
115	贴图101.jpg	2.29M
116	贴图103.jpg	272.23K
117	银杏_B.vrmesh	16.24M
118	图片1.bmp	50.78M
119	图片2.bmp	50.78M
120	图片3.bmp	50.78M
121	图片4.jpg	4.75M
122	图片5.jpg	3.55M
123	E-109.EDR	255.43K
124	T-301冷凝器.EDR	295.16K
125	AutoCADplant3D致评委老师的一封信.pdf	76.09K
126	DefaultConnectorsConfig.xml	31.77K
127	Iso.dcf	156.00K
128	IsoPart.xml	1.94K
129	ISO_PnIdPart.xml	131.97K
130	Metric_OrthoPart.xml	2.48K
131	Metric_PipeBendDefaultValues.txt	1.05K
132	Metric_PipingPart.xml	15.78K
133	Misc.dcf	100.00K
134	MiscPart.xml	1.70K
135	Ortho.dcf	168.00K
136	PIDTo3dClassMapping.xml	920.75K
137	PIDToSpecClassMapping.xml	926.56K
138	Piping.dcf	2.75M
139	ProcessPower.dcf	1.04M
140	Project.xml	1.67K
141	Project.xml.lock	0B
142	projSymbolStyle.dwg	442.76K
143	SubstitutionPalettes.xml	116.22K
144	三维设计.bak	8.52M
145	三维设计.dwg	9.88M
146	管道.bak	69.53K
147	管道.dwg	1.06M
148	BoltSizeMappings.xml	1.71K
149	IsoSkeyAcadBlockMap.xml	14.65K
150	IsoSymbolStyles.dwg	249.04K
151	Plant3dIsoSymbols.dwg	39.15K
152	PropertyTranslationMapping.xml	462B
153	Iso.atr	436B
154	Iso.dwt	39.58K
155	IsoConfig.xml	210.24K
156	Iso.atr	436B
157	Iso.dwt	90.97K
158	IsoConfig.xml	210.06K
159	Iso.atr	436B
160	Iso.dwt	58.13K
161	IsoConfig.xml	210.67K
162	Iso.atr	436B
163	Iso.dwt	97.47K
164	IsoConfig.xml	210.25K
165	SampleIsoPreview.pcf	11.22K
166	Iso.atr	436B
167	Iso.dwt	97.79K
168	IsoConfig.xml	210.47K
169	Iso.atr	382B
170	Iso.dwt	122.67K
171	IsoConfig.xml	219.73K
172	OrthoSymbolStyles.dwg	36.55K
173	orthoTemp.dwt	32.99K
174	Ortho-A1-ColorDependentPlotStyles.dwt	66.68K
175	Ortho-A1-NamedPlotStyles.dwt	67.33K
176	OrthoConfig.xml	2.86K
177	ControlValveList.xml	2.88K
178	DocumentList.xml	681B
179	EquipmentList.xml	1.74K
180	InstrumentationIndex.xml	2.85K
181	LineList.xml	2.60K
182	LineSummaryList.xml	2.19K
183	NozzleList.xml	3.20K
184	SpecialtyItemsList.xml	2.87K
185	ValveList.xml	2.89K
186	100HC01.pspc	1.51M
187	100HC01.pspx	9.39K
188	100HS01.pspc	1.51M
189	100HS01.pspx	9.42K
190	10HC01.pspc	1.94M
191	10HC01.pspx	9.99K
192	10HS01.pspc	1.95M
193	10HS01.pspx	10.01K
194	160HC01.pspc	1.50M
195	160HC01.pspx	9.39K
196	160HS01.pspc	1.50M
197	160HS01.pspx	9.42K
198	16HC01.pspc	1.84M
199	16HC01.pspx	9.77K
200	16HS01.pspc	1.83M
201	16HS01.pspx	9.80K
202	1HC01.pspc	1.53M
203	1HC01.pspx	9.41K
204	1HS01.pspc	1.53M
205	1HS01.pspx	9.42K
206	250HC01.pspc	1.50M
207	250HC01.pspx	9.39K
208	250HS01.pspc	1.50M
209	250HS01.pspx	9.42K
210	25HC01.pspc	1.54M
211	25HC01.pspx	9.63K
212	25HS01.pspc	1.54M
213	25HS01.pspx	9.65K
214	2HC01.pspc	1.53M
215	2HC01.pspx	9.39K
216	2HS01.pspc	1.53M
217	2HS01.pspx	9.42K
218	320HC01.pspc	1.50M
219	320HC01.pspx	9.39K
220	320HS01.pspc	1.50M
221	320HS01.pspx	9.42K
222	400HC01.pspc	1.50M
223	400HC01.pspx	9.39K
224	400HS01.pspc	1.50M
225	400HS01.pspx	9.42K
226	40HC01.pspc	1.81M
227	40HC01.pspx	9.64K
228	40HS01.pspc	1.82M
229	40HS01.pspx	9.66K
230	64HC01.pspc	1.51M
231	64HC01.pspx	9.39K
232	64HS01.pspc	1.51M
233	64HS01.pspx	9.42K
234	6HC01.pspc	1.57M
235	6HC01.pspx	7.30K
236	6HS01.pspc	1.57M
237	6HS01.pspx	9.87K
238	AWWAC110.pspc	1.31M
239	AWWAC110.pspx	6.55K
240	CS150.pspc	831.00K
241	CS150.pspx	6.54K
242	CS1500.pspc	859.00K
243	CS1500.pspx	6.68K
244	CS150Flanged.pspc	385.00K
245	CS150Flanged.pspx	3.96K
246	CS2500.pspc	757.00K
247	CS2500.pspx	6.63K
248	CS300.pspc	846.00K
249	CS300.pspx	6.63K
250	CS600.pspc	903.00K
251	CS600.pspx	6.51K
252	CS900.pspc	766.00K
253	CS900.pspx	6.22K
254	CustomPartsImperial.pspc	1.68M
255	CustomPartsImperial.pspx	8.80K
256	CustomPartsMetric.pspc	1.32M
257	CustomPartsMetric.pspx	8.83K
258	DIClass150.pspc	307.00K
259	DIClass150.pspx	2.86K
260	DIClass250.pspc	485.00K
261	DIClass250.pspx	3.71K
262	GroovedClass150.pspc	578.00K
263	GroovedClass150.pspx	4.40K
264	GroovedClass300.pspc	327.00K
265	GroovedClass300.pspx	3.79K
266	InstrumentationImperial.pspc	155.00K
267	InstrumentationImperial.pspx	2.73K
268	InstrumentationMetric.pspc	188.00K
269	InstrumentationMetric.pspx	2.73K
270	PipeSupportsSpec.pspc	1.09M
271	PipeSupportsSpec.pspx	3.07K
272	PlaceHolderImperial.pspc	1.70M
273	PlaceHolderImperial.pspx	8.80K
274	PlaceHolderMetric.pspc	1.34M
275	PlaceHolderMetric.pspx	8.83K
276	PN01CA1S01.pspc	1.96M
277	PN01CA1S01.pspx	4.69K
278	PN01CB2S01.pspc	1.98M
279	PN01CB2S01.pspx	4.72K
280	PN01CJ1S01.pspc	1.61M
281	PN01CJ1S01.pspx	3.74K
282	PN01CK1S01.pspc	1.62M
283	PN01CK1S01.pspx	3.74K
284	PN01CL1S01.pspc	1.54M
285	PN01CL1S01.pspx	3.83K
286	PN01CM1S01.pspc	1.54M
287	PN01CM1S01.pspx	3.83K
288	PN01CS1B01.pspc	1.25M
289	PN01CS1B01.pspx	3.17K
290	PN01CS1S01.pspc	2.01M
291	PN01CS1S01.pspx	4.49K
292	PN01SA0B01.pspc	1.49M
293	PN01SA0B01.pspx	3.65K
294	PN01SA0B02.pspc	2.04M
295	PN01SA0B02.pspx	4.54K
296	PN01SA0B03.pspc	2.06M
297	PN01SA0B03.pspx	4.54K
298	PN01SA0B05.pspc	1.39M
299	PN01SA0B05.pspx	3.55K
300	PN03CA1S01.pspc	1.87M
301	PN03CA1S01.pspx	4.49K
302	PN03CJ1S01.pspc	1.58M
303	PN03CJ1S01.pspx	3.81K
304	PN06CA1S01.pspc	1.84M
305	PN06CA1S01.pspx	4.59K
306	PN06CB2S01.pspc	1.82M
307	PN06CB2S01.pspx	4.54K
308	PN09CB1S01.pspc	1.57M
309	PN09CB1S01.pspx	3.83K
310	PN09SP1S01.pspc	1.52M
311	PN09SP1S01.pspx	4.06K
312	PN15CL1S01.pspc	1.48M
313	PN15CL1S01.pspx	3.81K
314	PN15CM1S01.pspc	1.48M
315	PN15CM1S01.pspx	3.81K
316	Sch40PVC.pspc	214.00K
317	Sch40PVC.pspx	3.77K
318	Sch80CPVC.pspc	215.00K
319	Sch80CPVC.pspx	3.68K
320	Sch80PVC.pspc	218.00K
321	Sch80PVC.pspx	3.73K
322	SS150.pspc	819.00K
323	SS150.pspx	6.43K
324	SS1500.pspc	854.00K
325	SS1500.pspx	6.85K
326	SS2500.pspc	752.00K
327	SS2500.pspx	6.74K
328	SS300.pspc	787.00K
329	SS300.pspx	6.49K
330	SS600.pspc	829.00K
331	SS600.pspx	6.67K
332	SS900.pspc	691.00K
333	SS900.pspx	6.16K

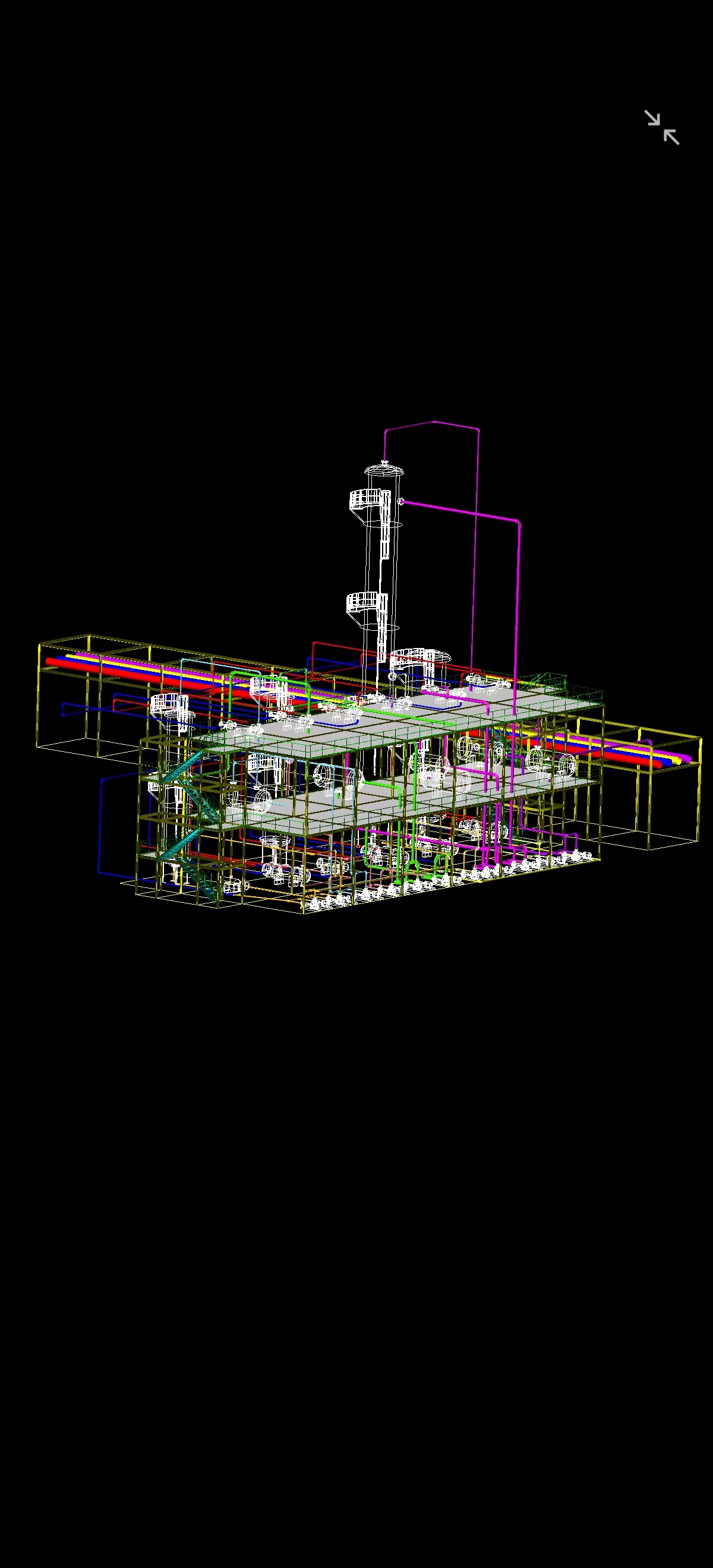

334	三维车间1.jpg	624.05K

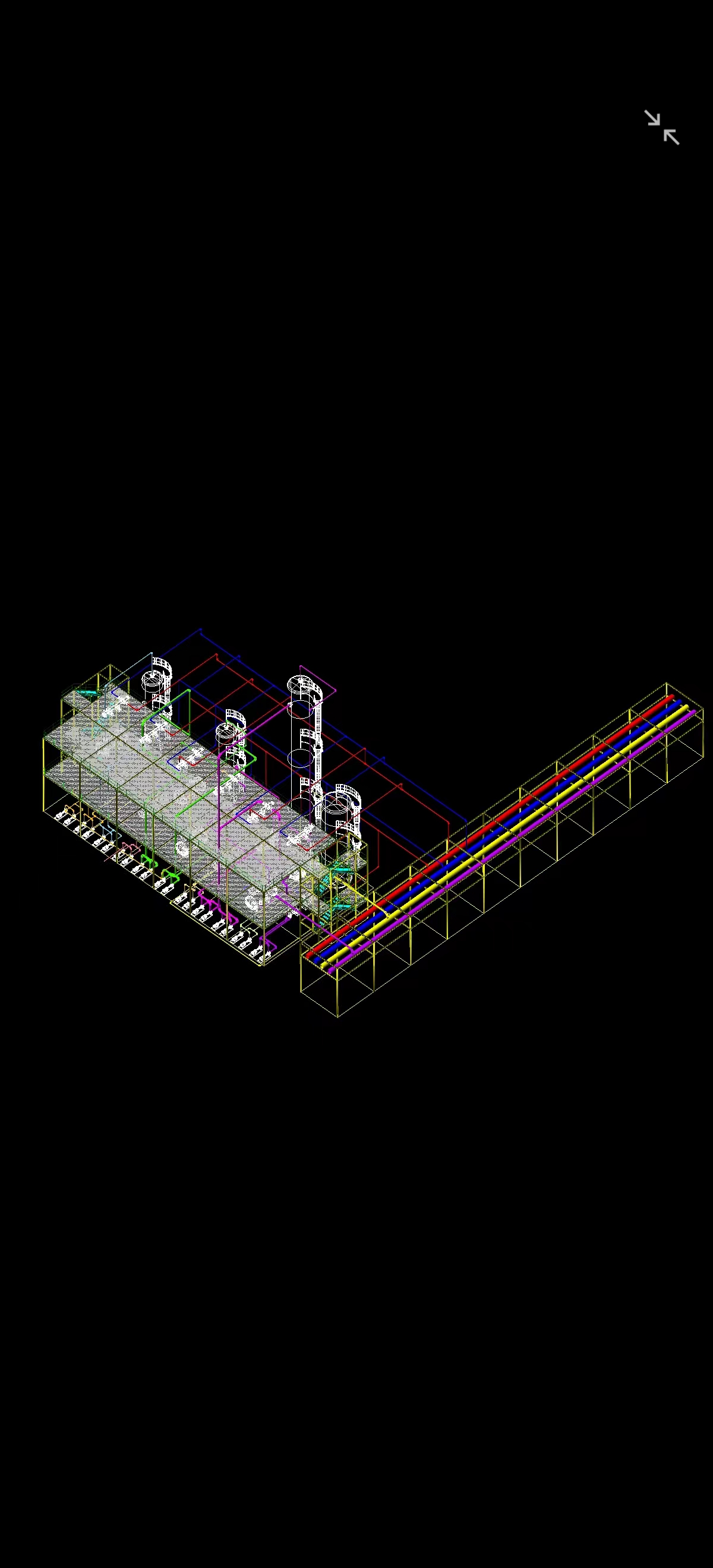

335	三维车间2.jpg	535.91K

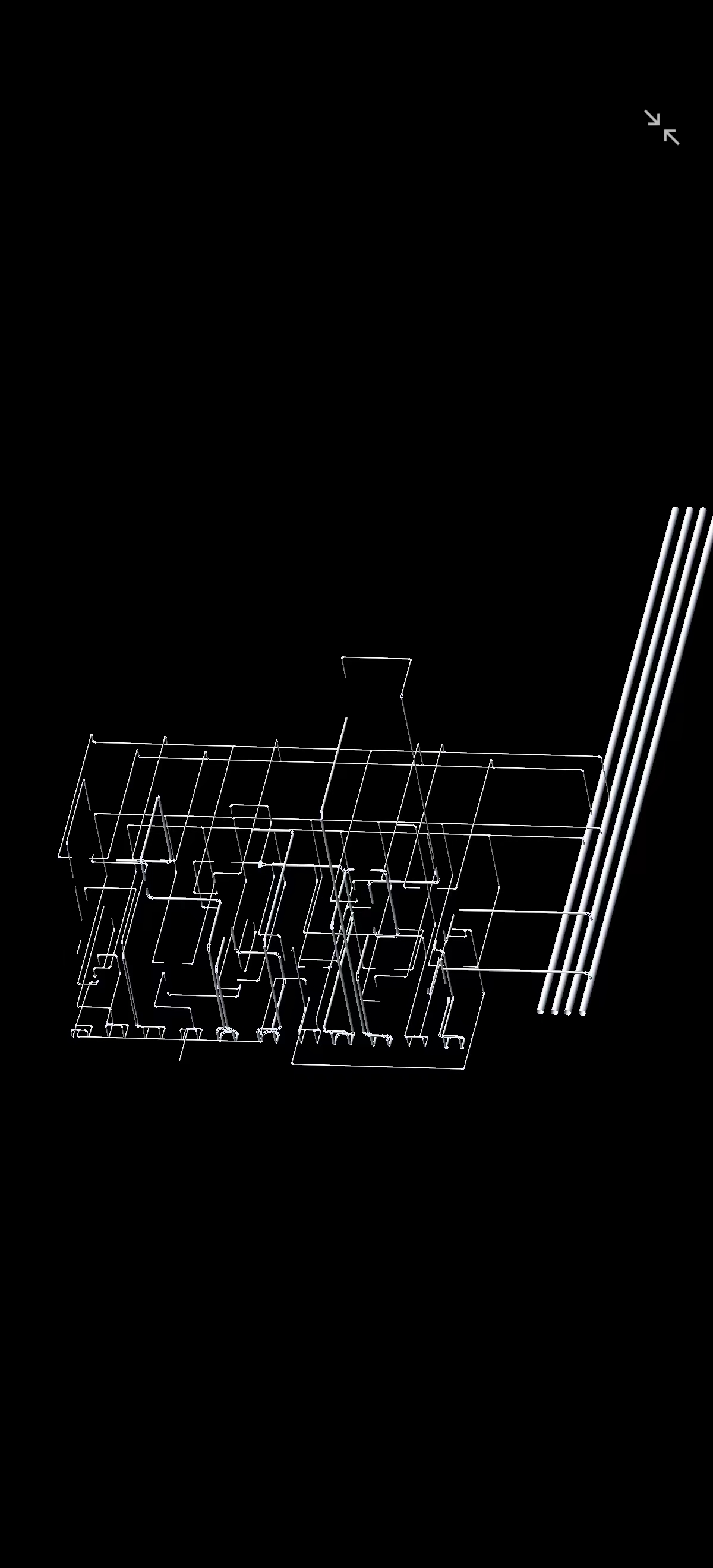

336	管道设计.jpg	360.86K
337	HAZOP分析.docx	5.82M
338	HAZOP分析.pdf	2.23M
339	山东省临沂市年产5万吨己二腈项目.opexxmh	340.00K
340	丁二烯氢氰化法制己二腈PFDModel.pdf	894.54K

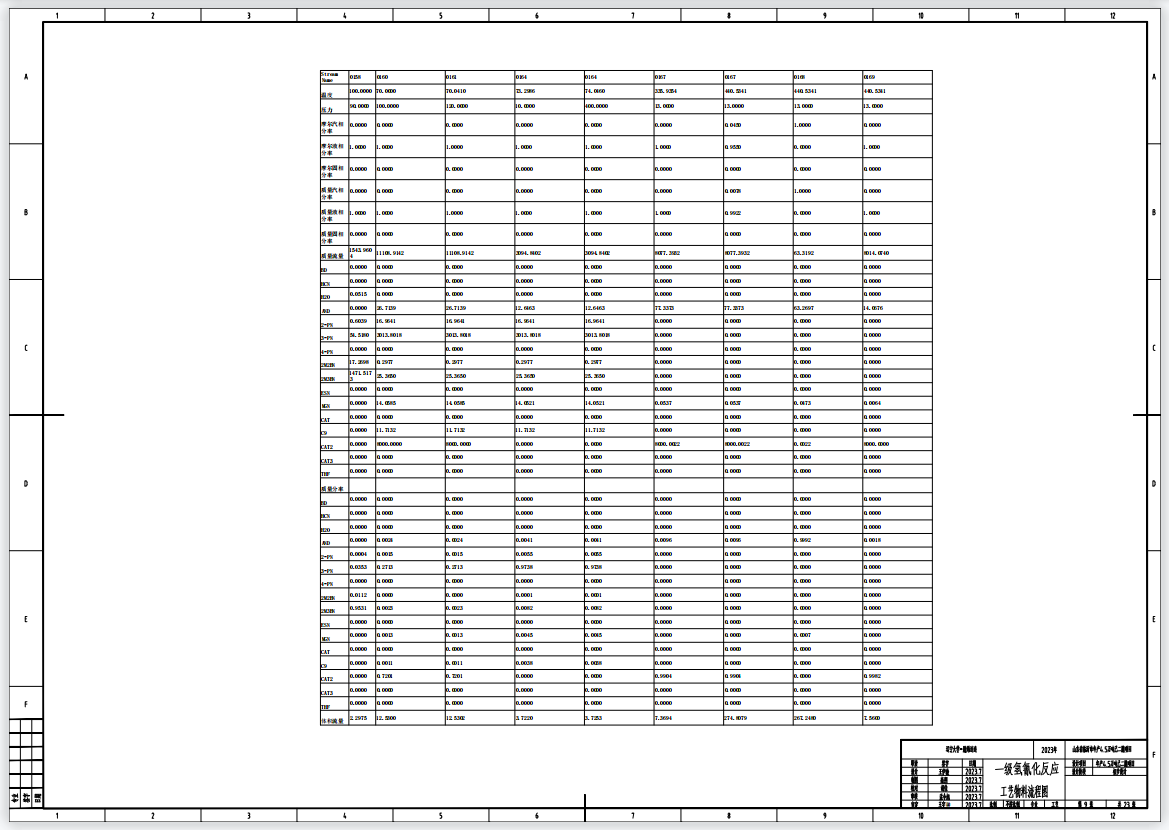

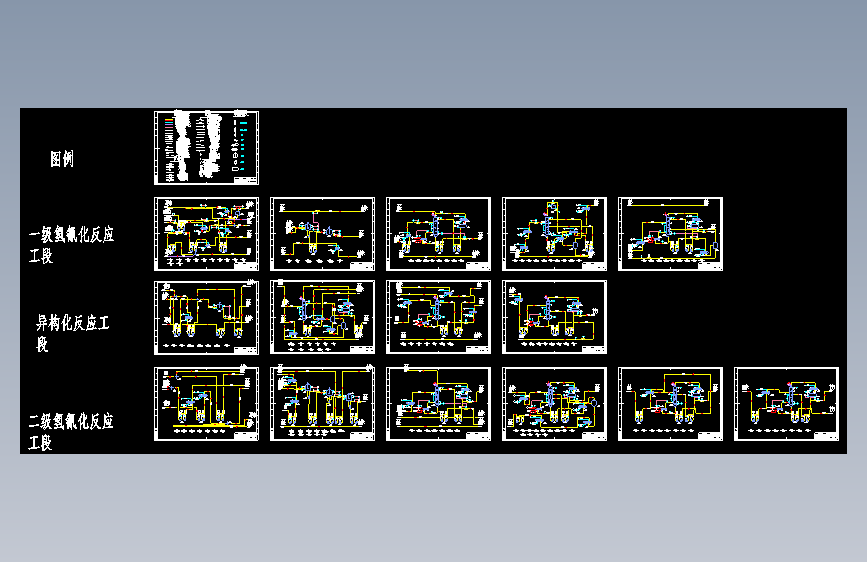

341	丁二烯氰化法制己二腈PIDModel.pdf	1.27M

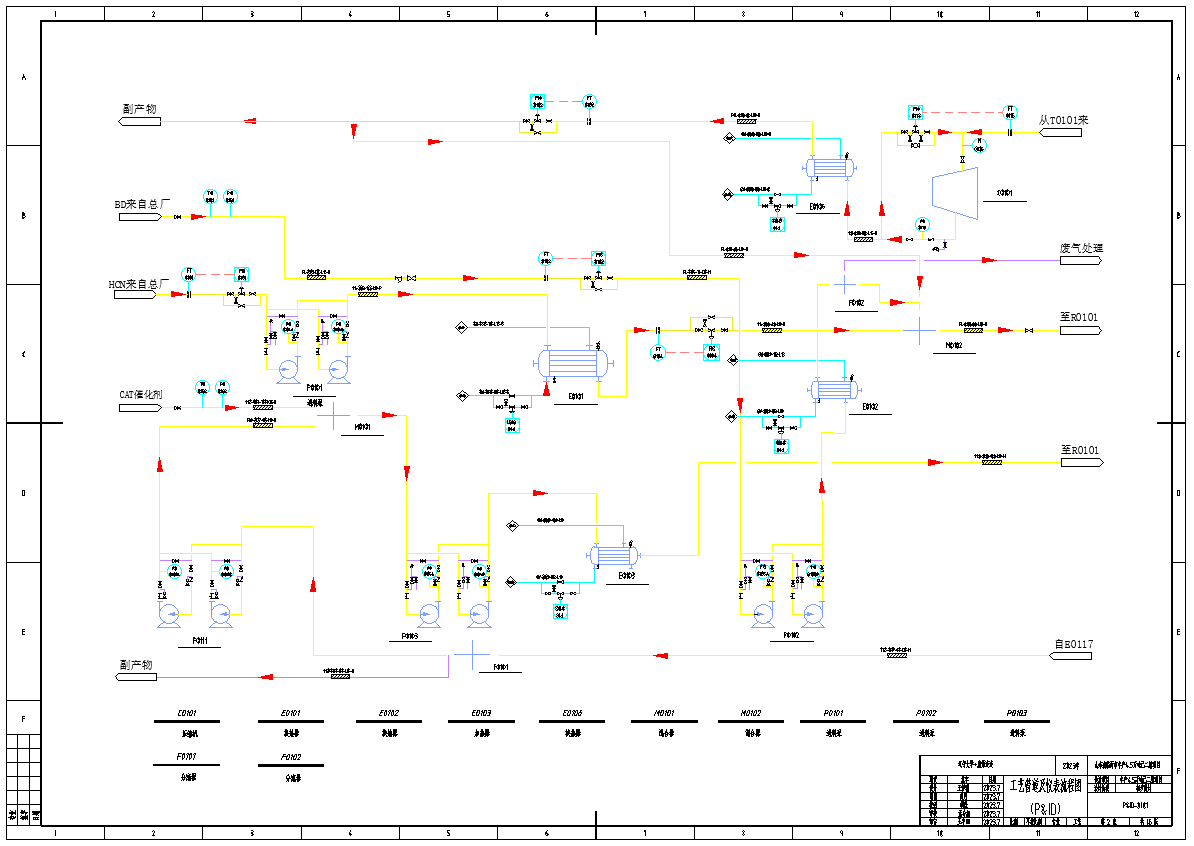

342	一级氢氰化工段1.png	85.09K
343	一级氢氰化工段2.png	81.71K
344	一级氢氰化工段3.png	48.26K
345	二级氢氰化反应工段1.png	80.27K

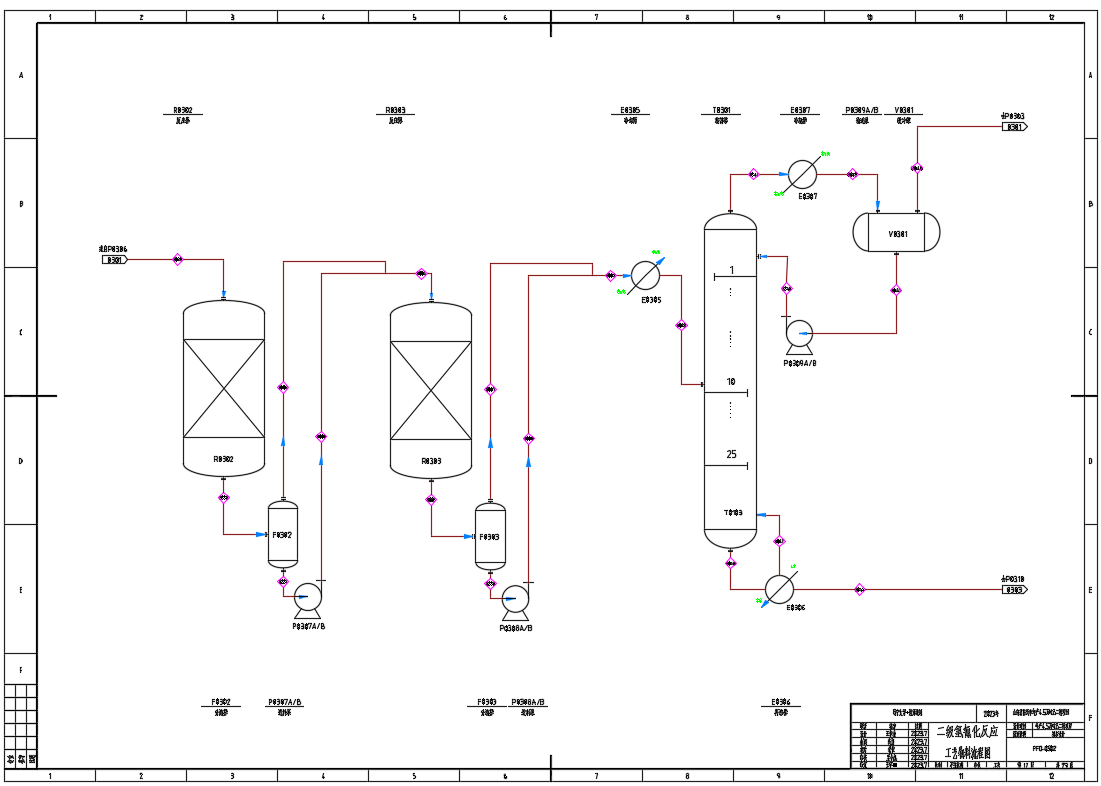

346	二级氢氰化反应工段2.png	68.37K

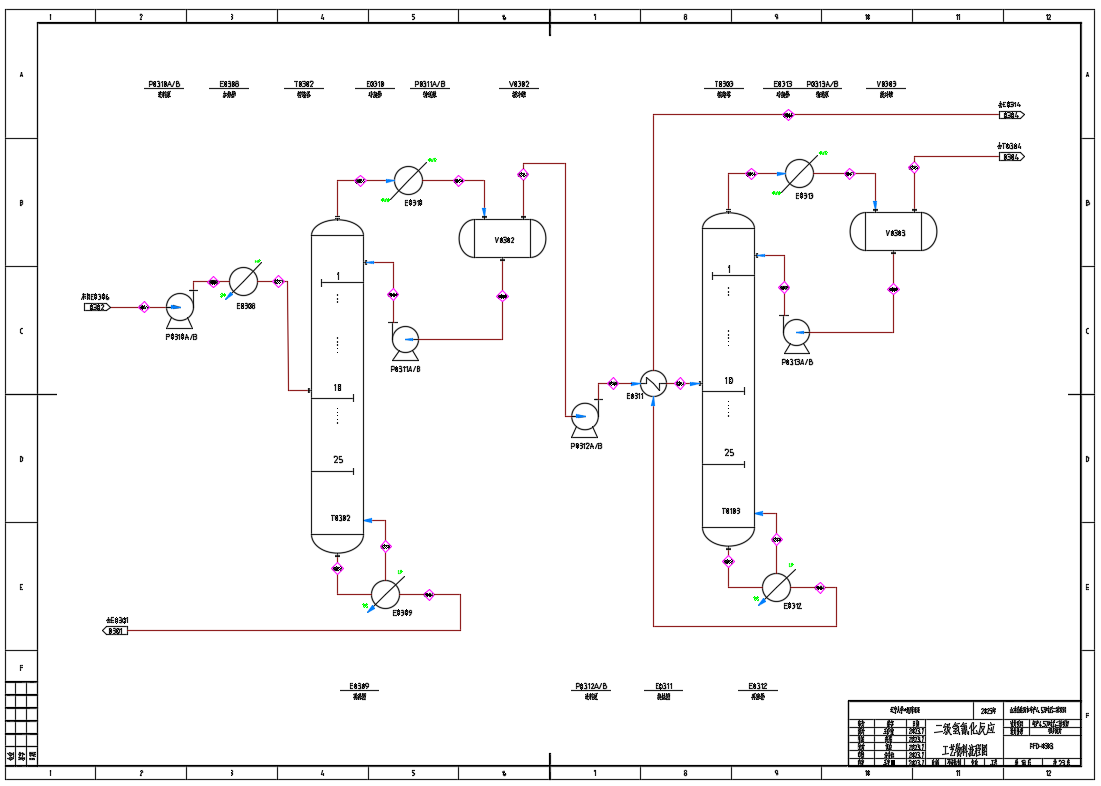

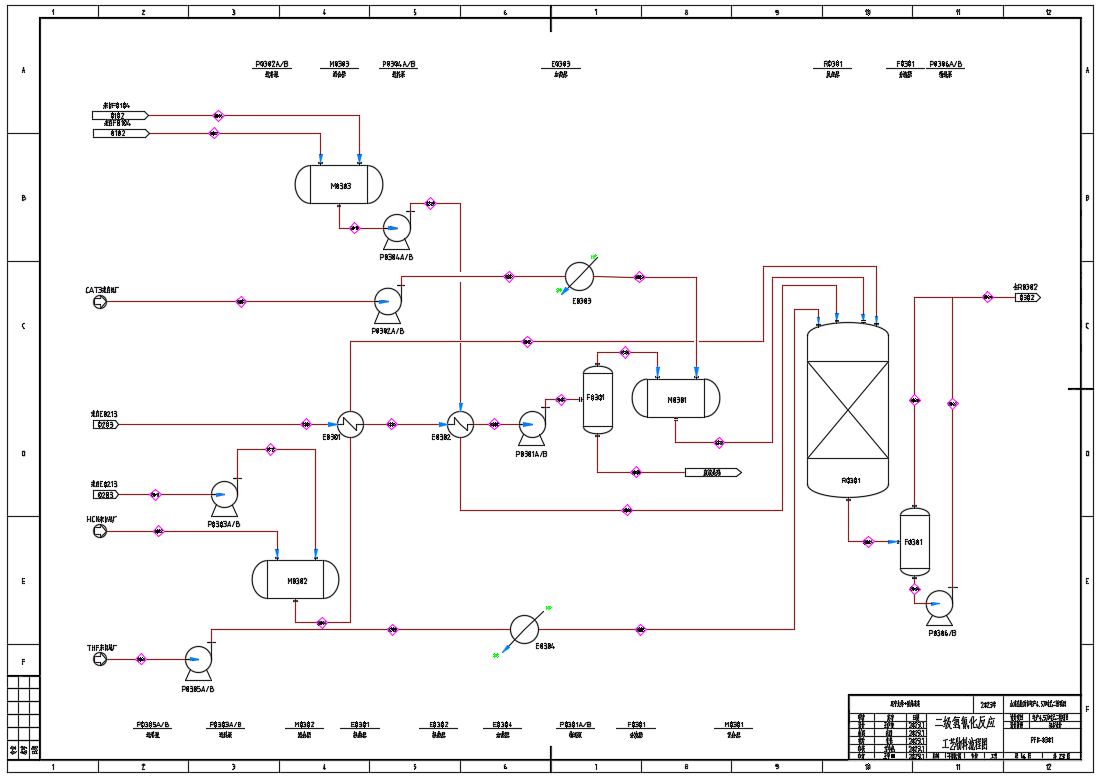

347	二级氢氰化反应工段3.png	63.57K

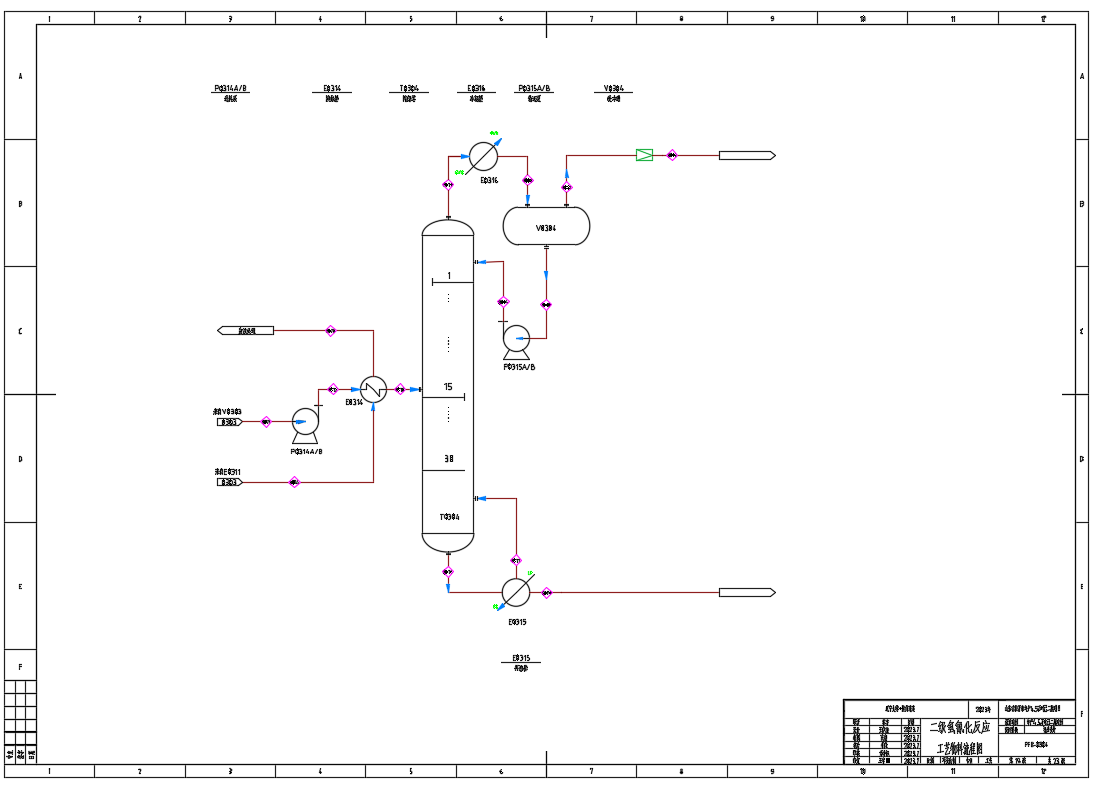

348	二级氢氰化反应工段4.png	48.33K

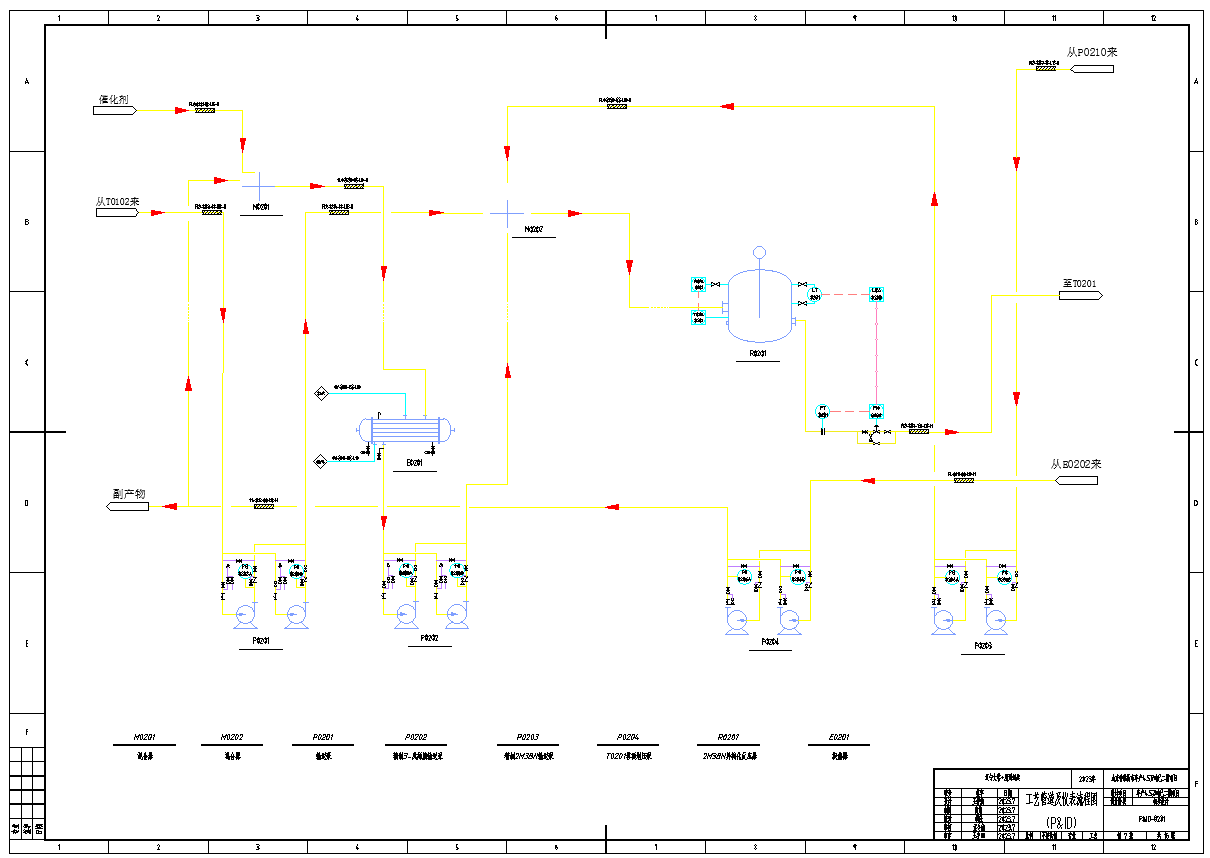

349	异构化反应工段1.png	69.79K
350	异构化反应工段2.png	87.10K
351	异构化反应工段3.png	44.58K

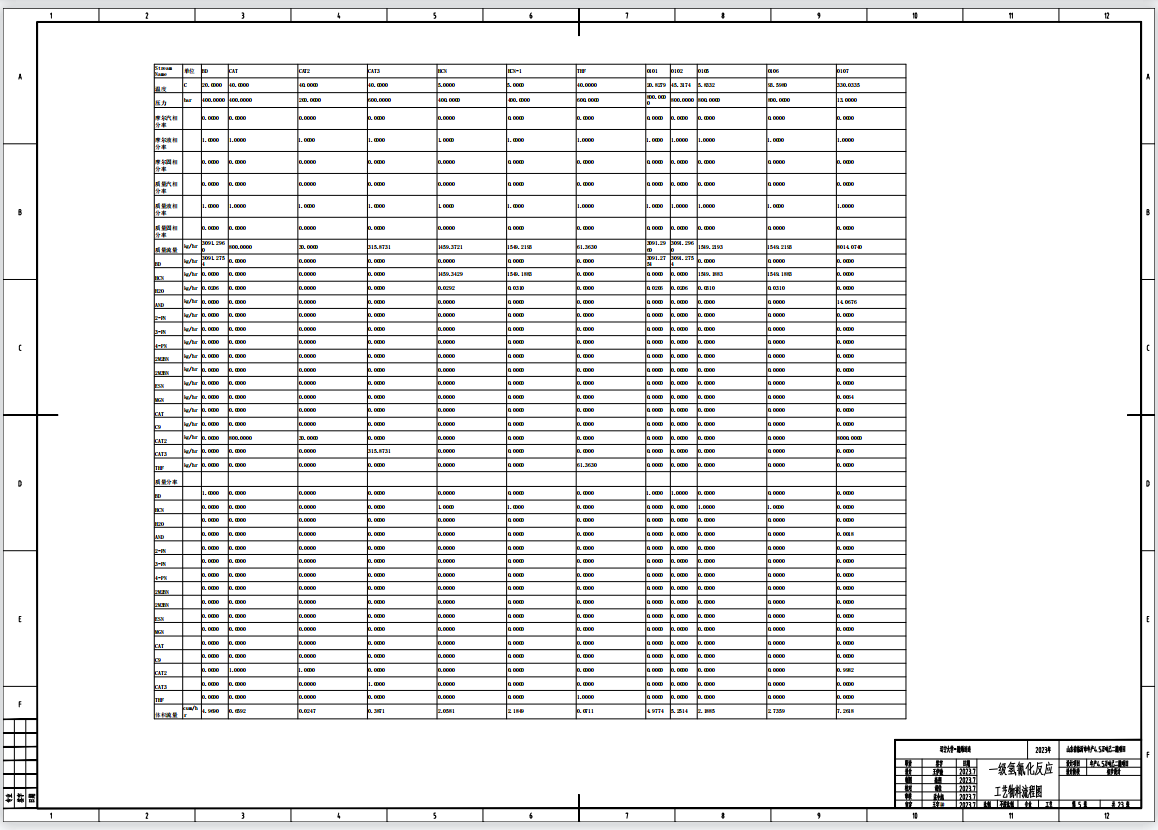

352	物流表1.png	101.09K

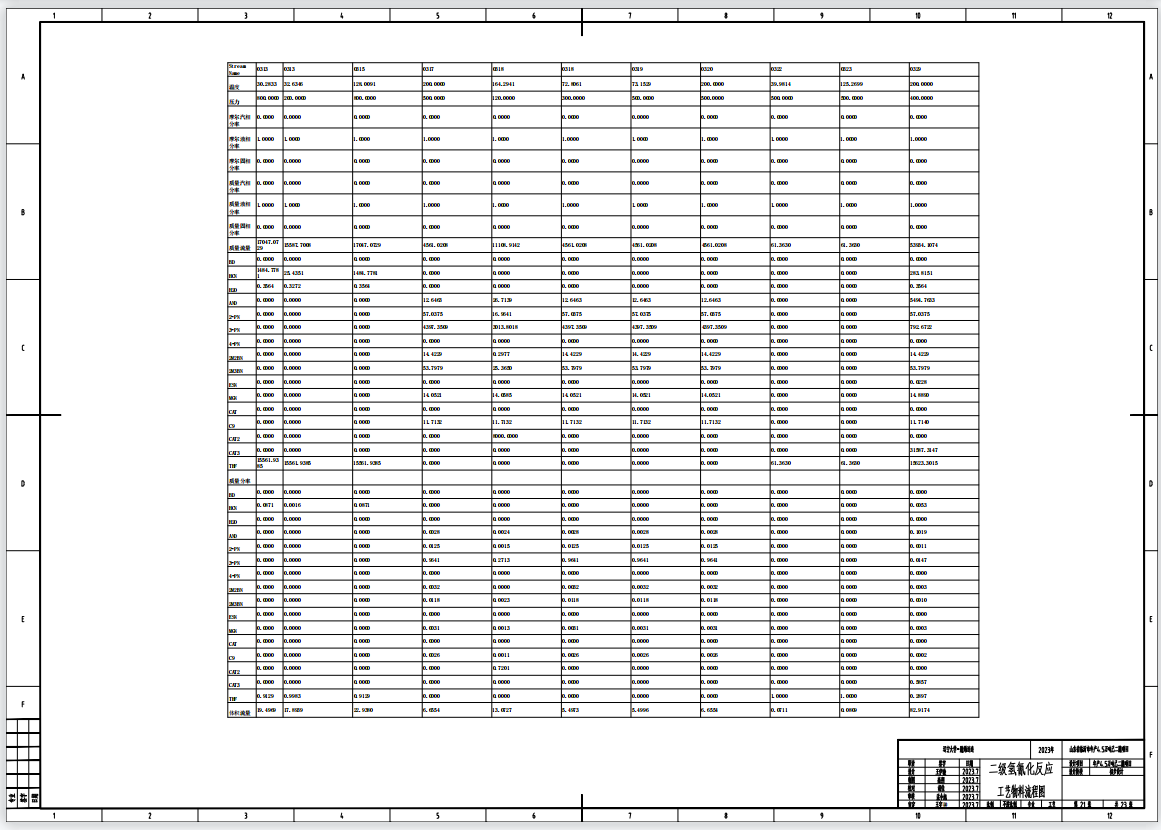

353	物流表10.png	99.69K
354	物流表11.png	103.22K

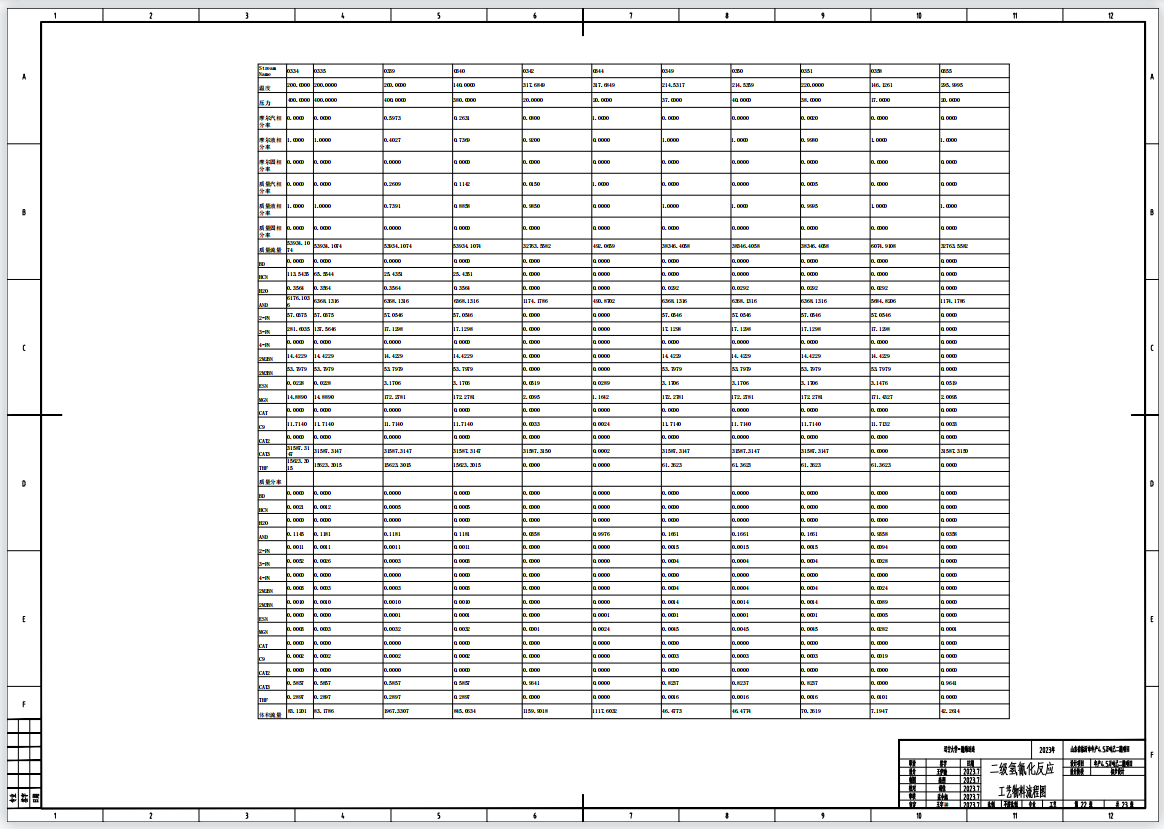

355	物流表12.png	96.62K

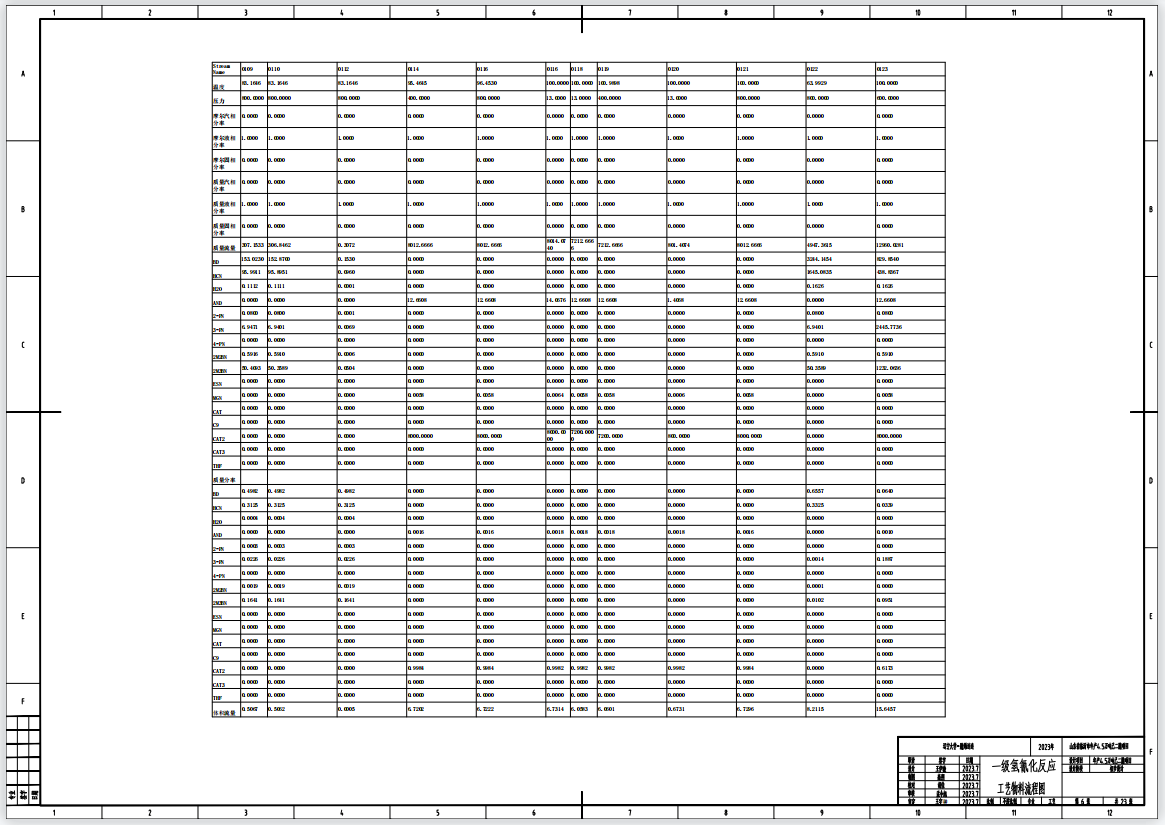

356	物流表2.png	99.58K

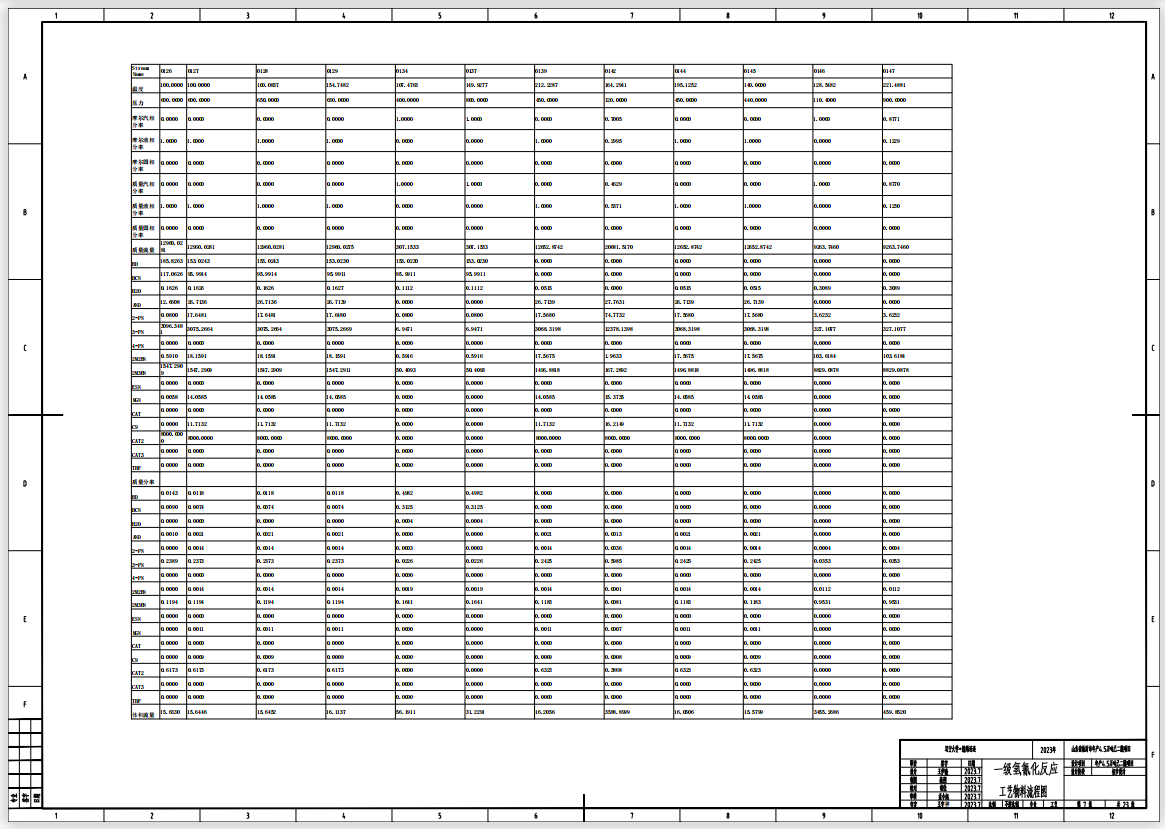

357	物流表3.png	105.85K

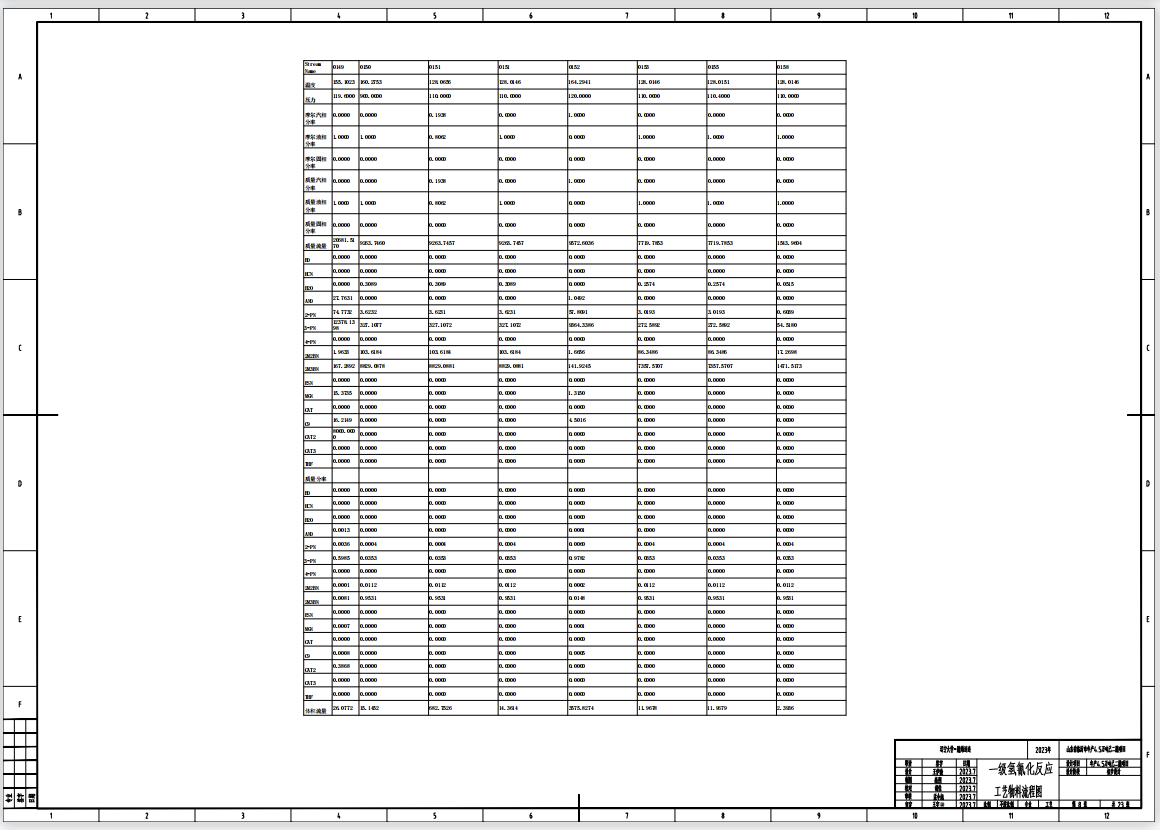

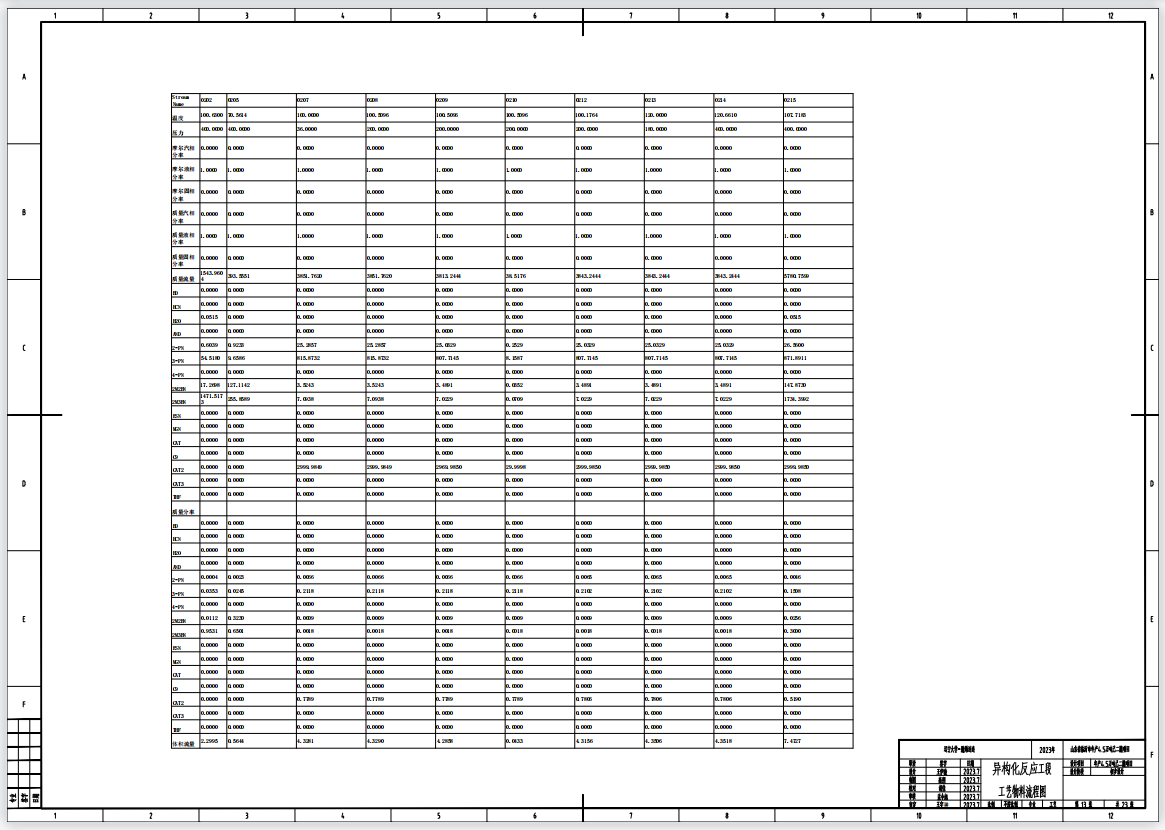

358	物流表4.png	87.28K
359	物流表5.png	92.14K
360	物流表6.png	93.32K

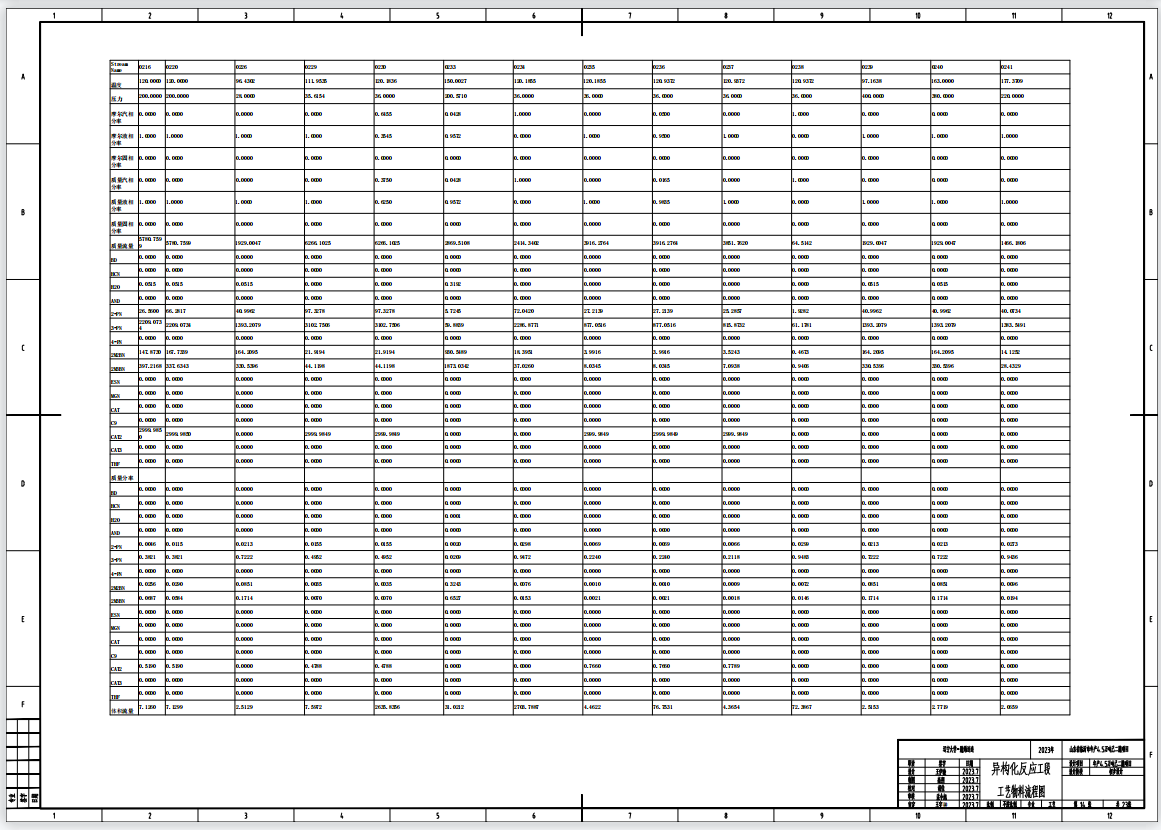

361	物流表7.png	110.53K

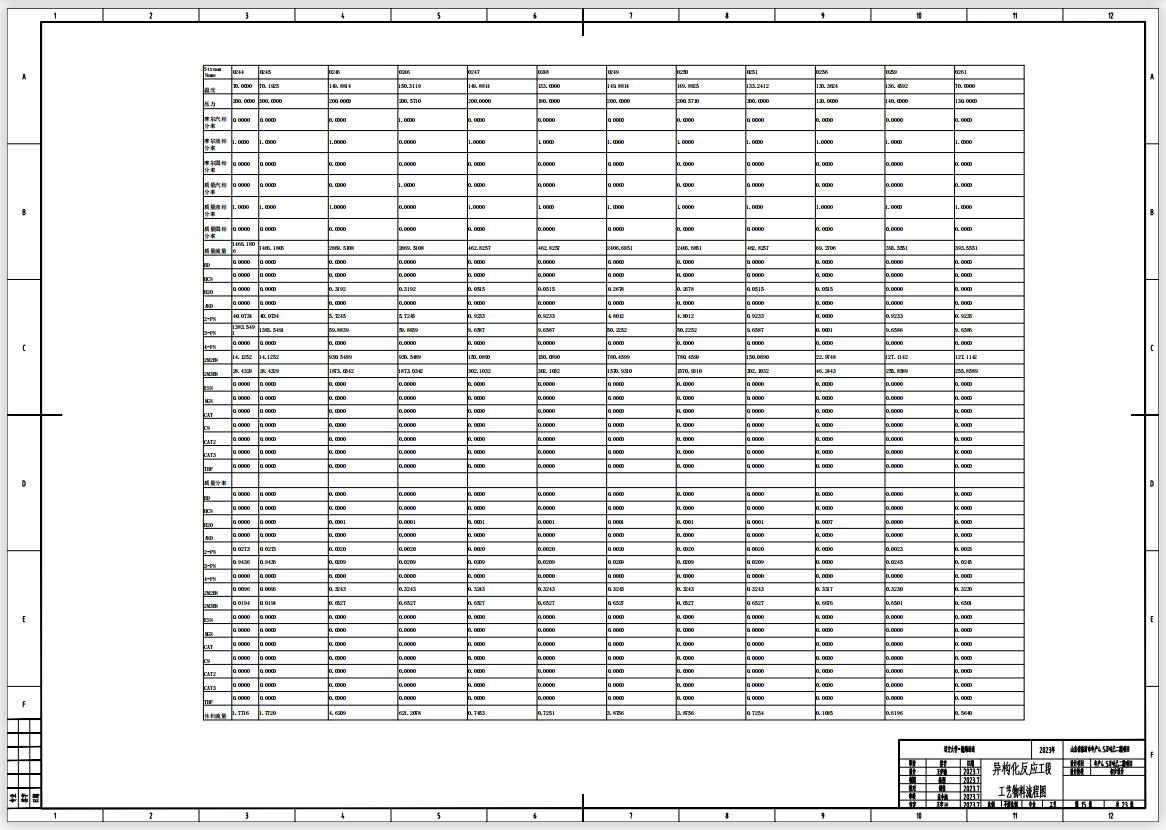

362	物流表8.png	101.49K

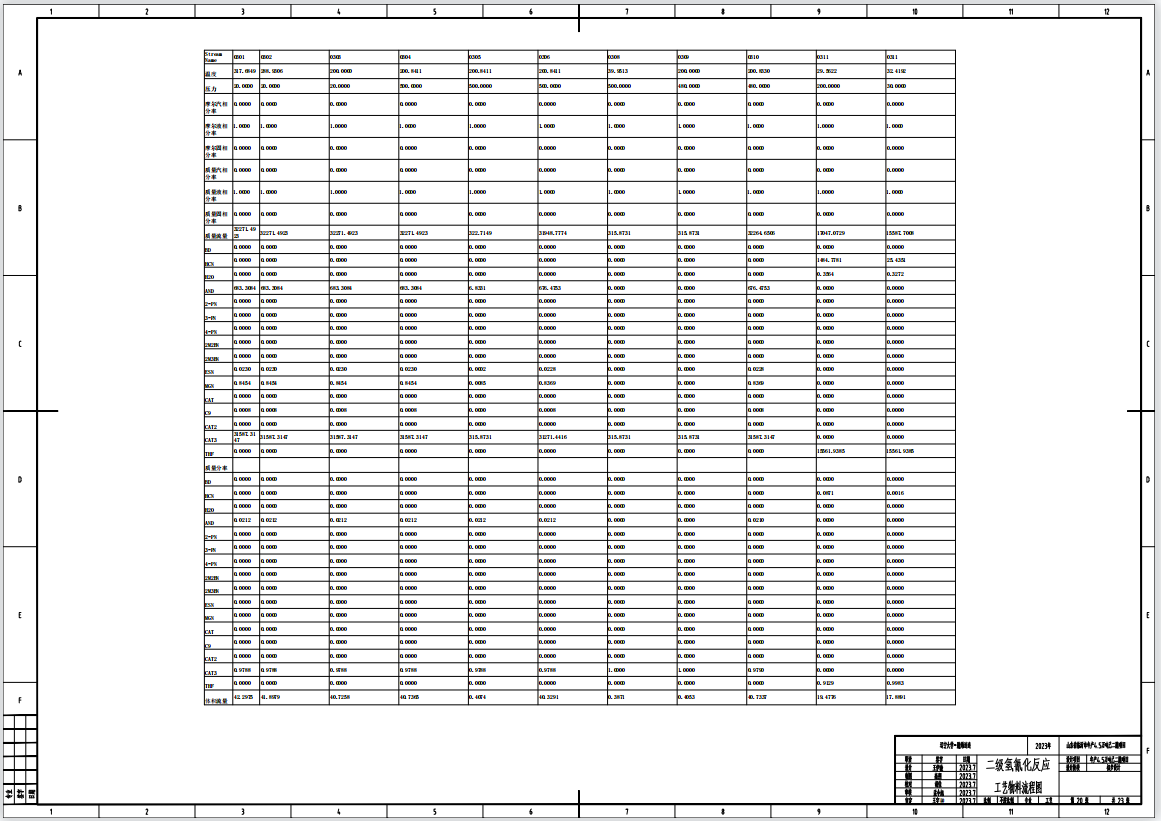

363	物流表9.png	95.56K

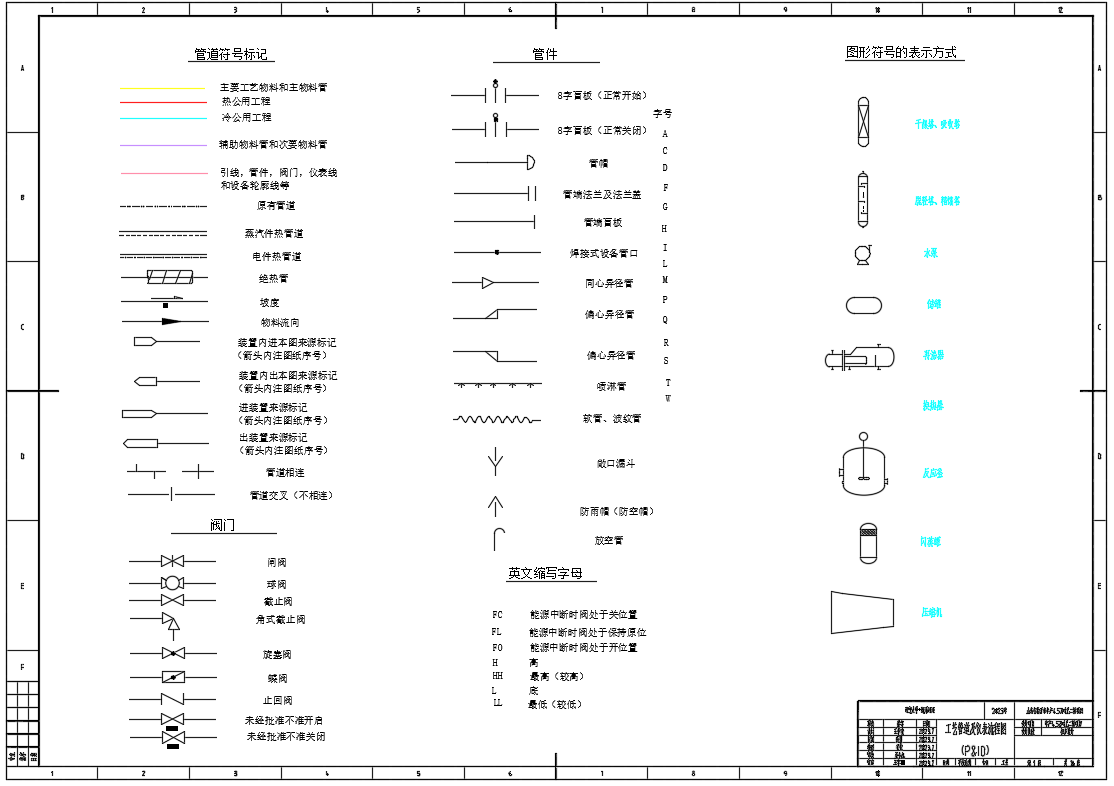

364	首页图.png	79.38K

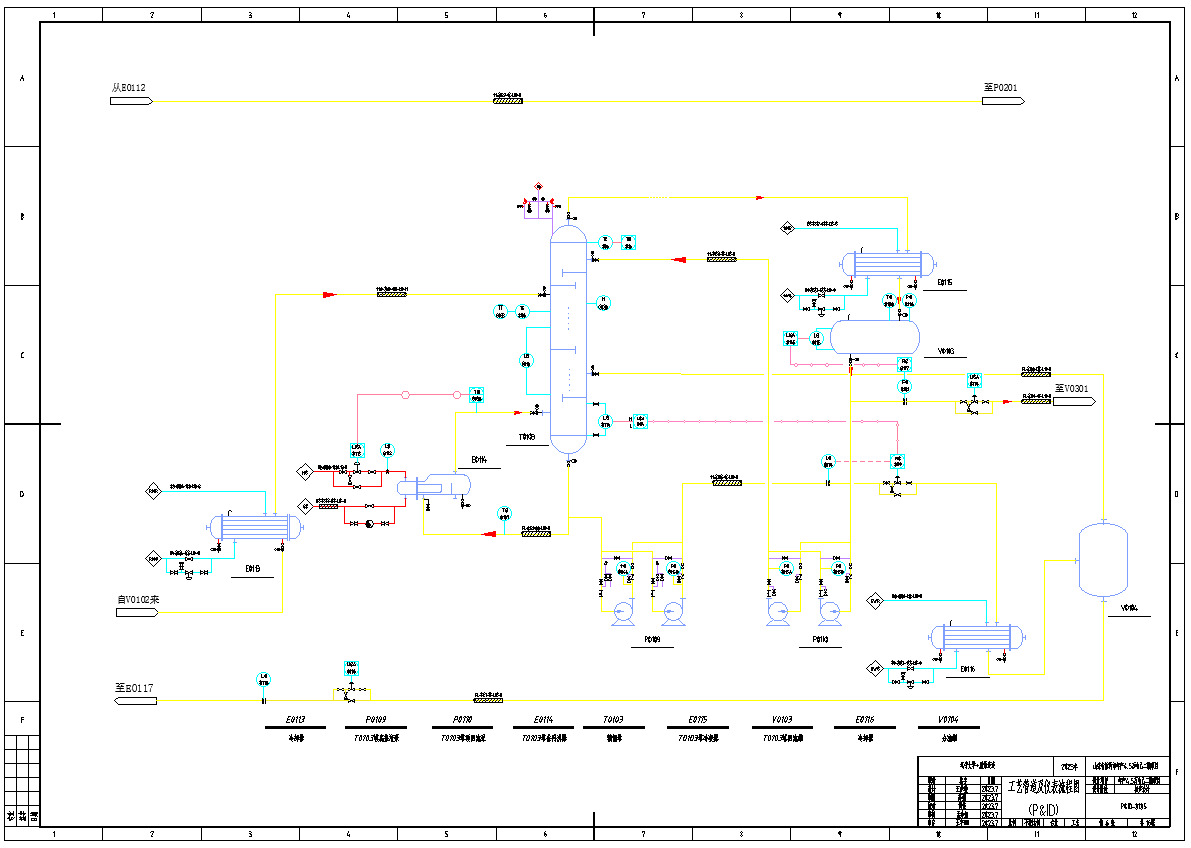

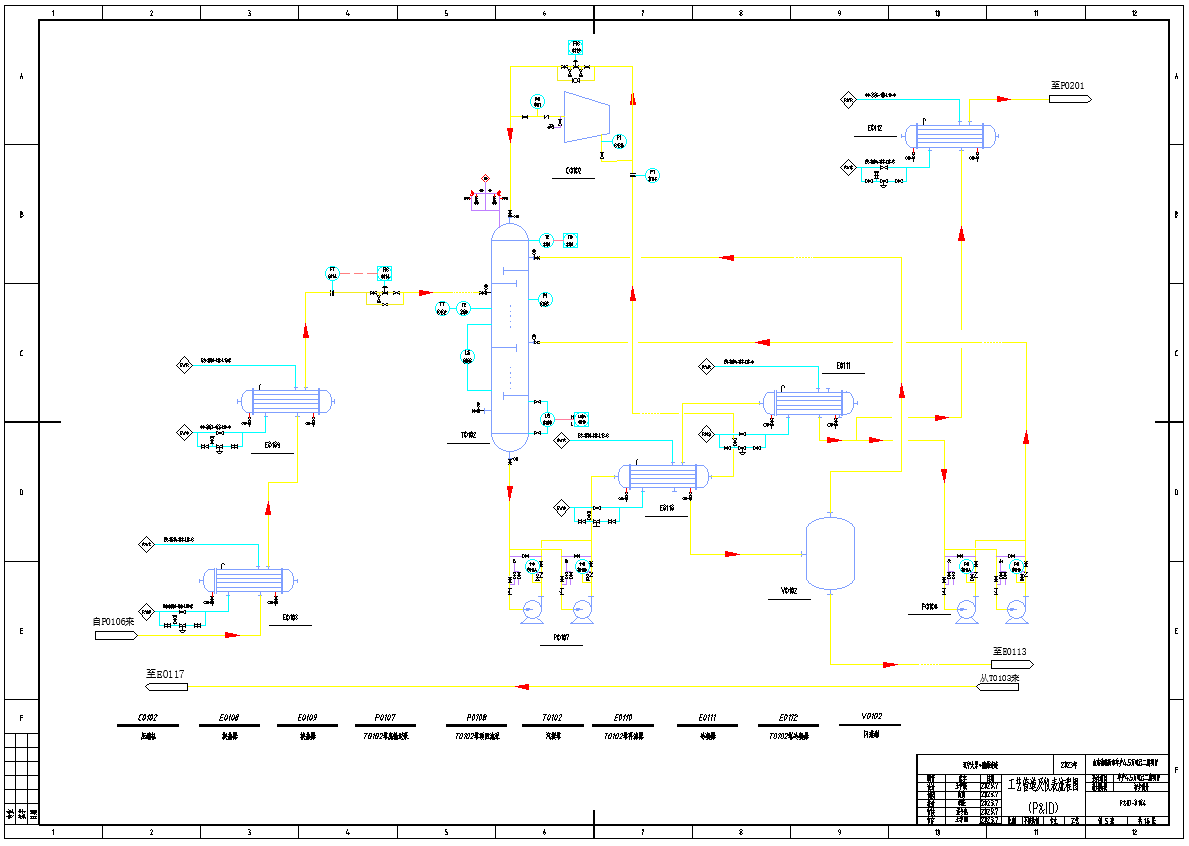

365	一级氢氰化工段1.png	47.16K

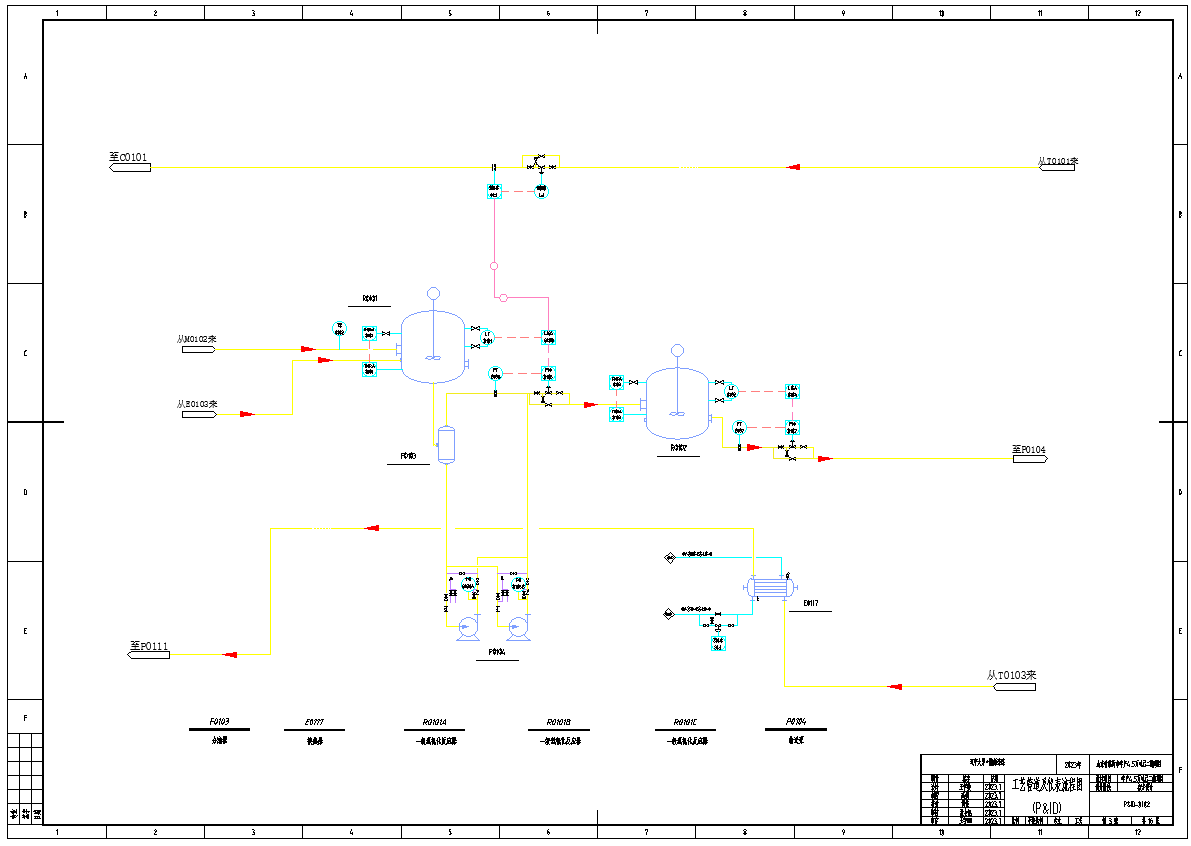

366	一级氢氰化工段2.png	32.05K

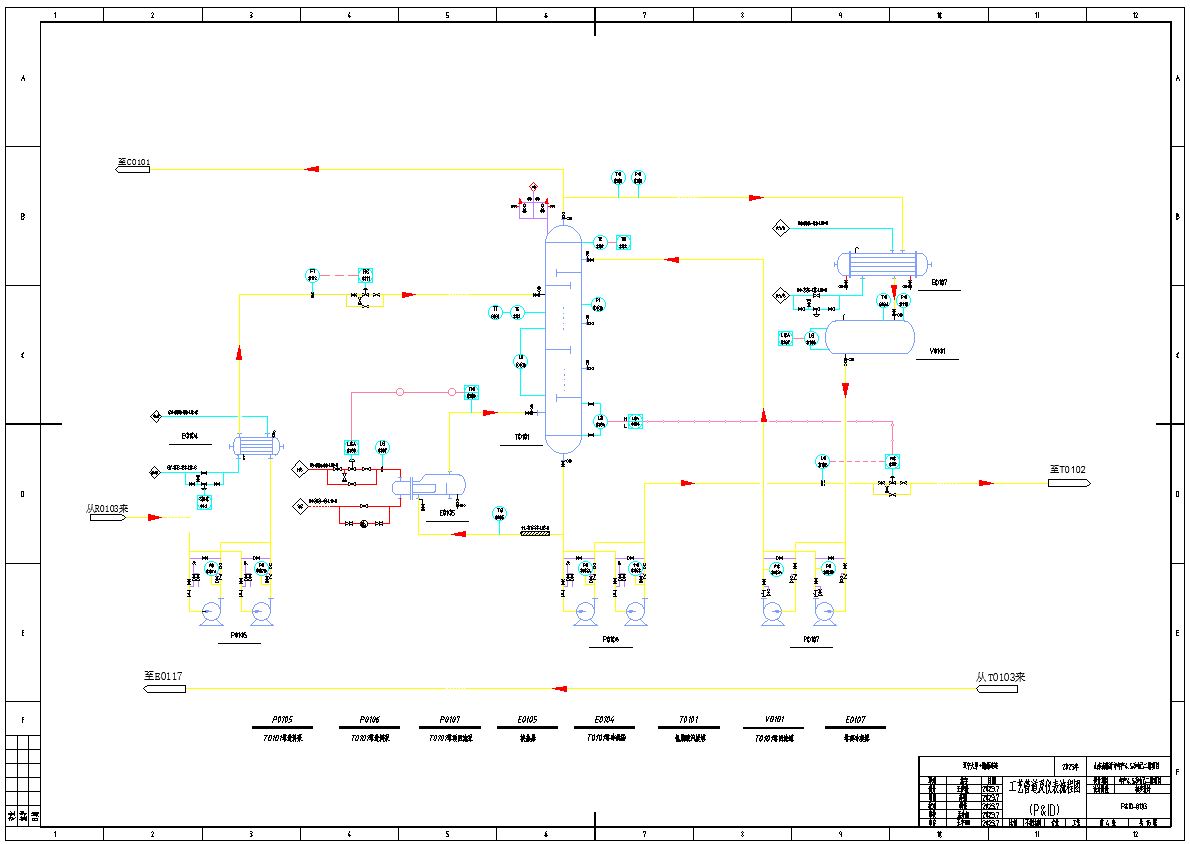

367	一级氢氰化工段3.png	37.73K
368	一级氢氰化工段4.png	44.05K
369	一级氢氰化工段5.png	43.87K

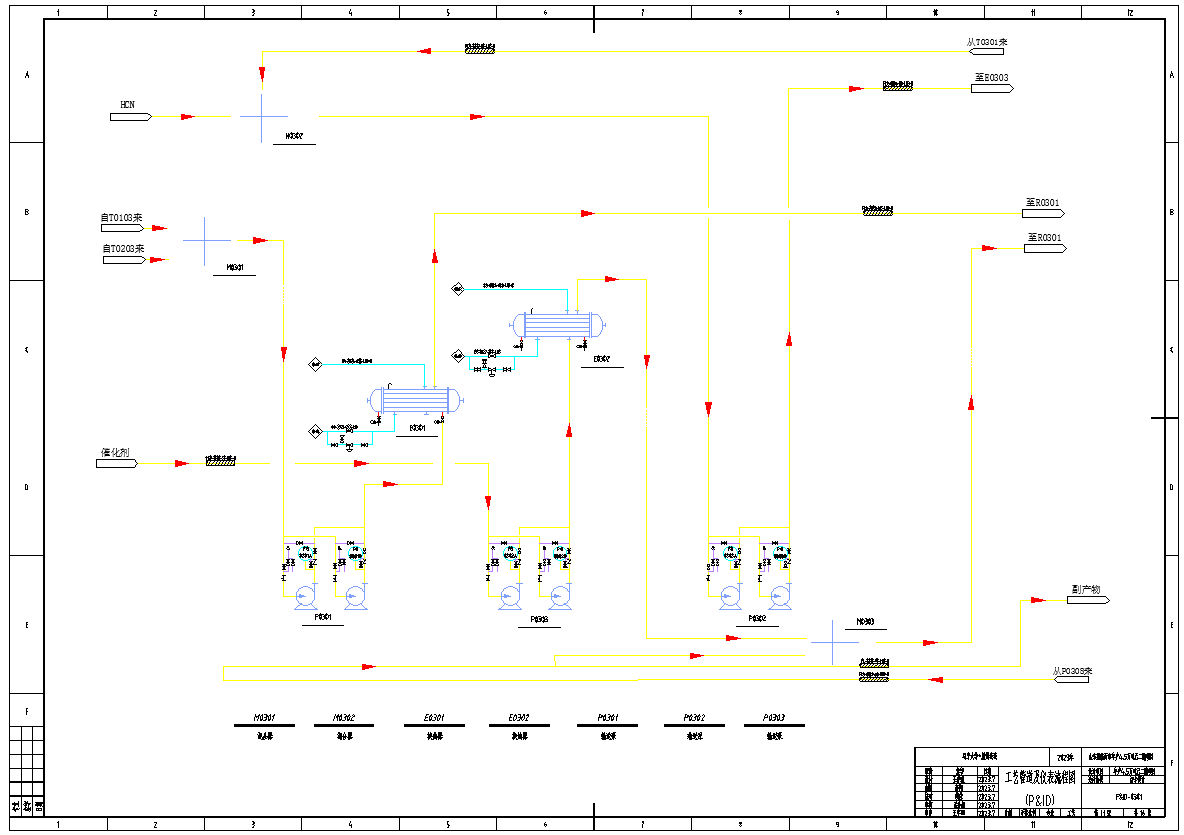

370	二级氢氰化工段1.png	39.26K

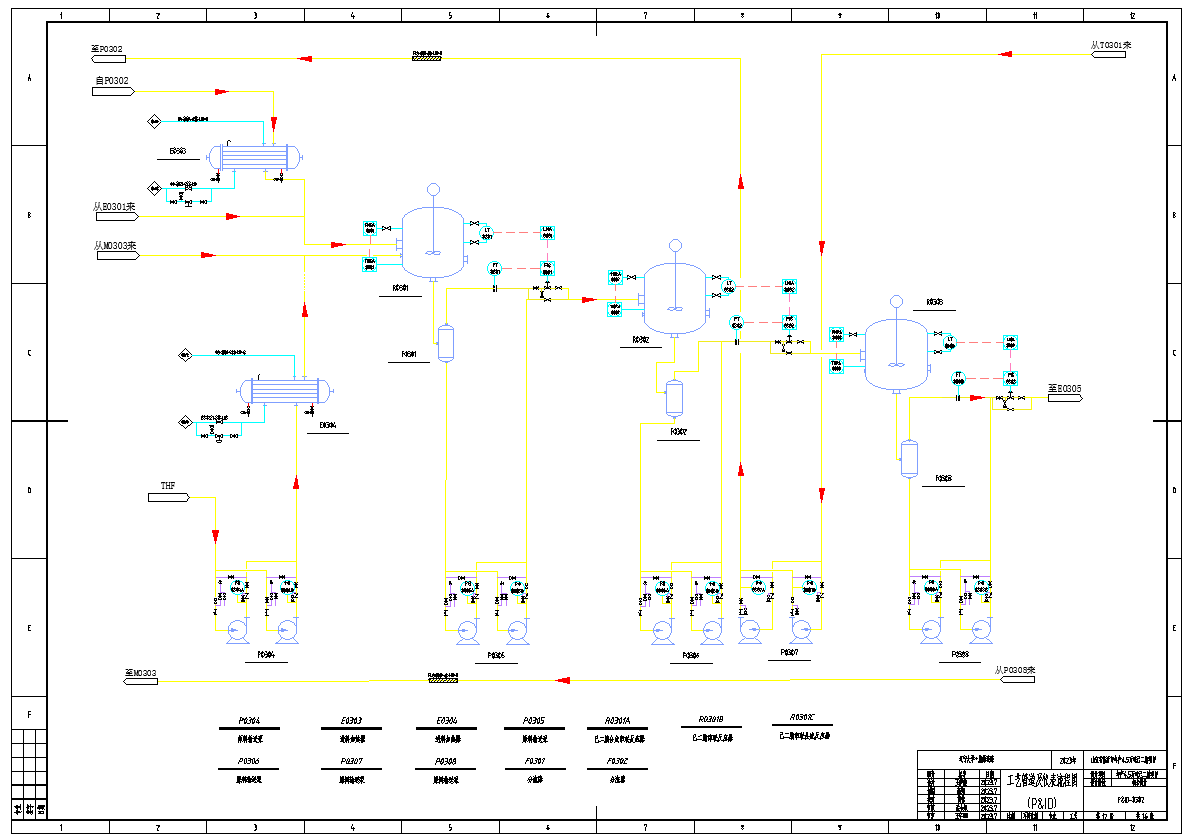

371	二级氢氰化工段2.png	48.33K

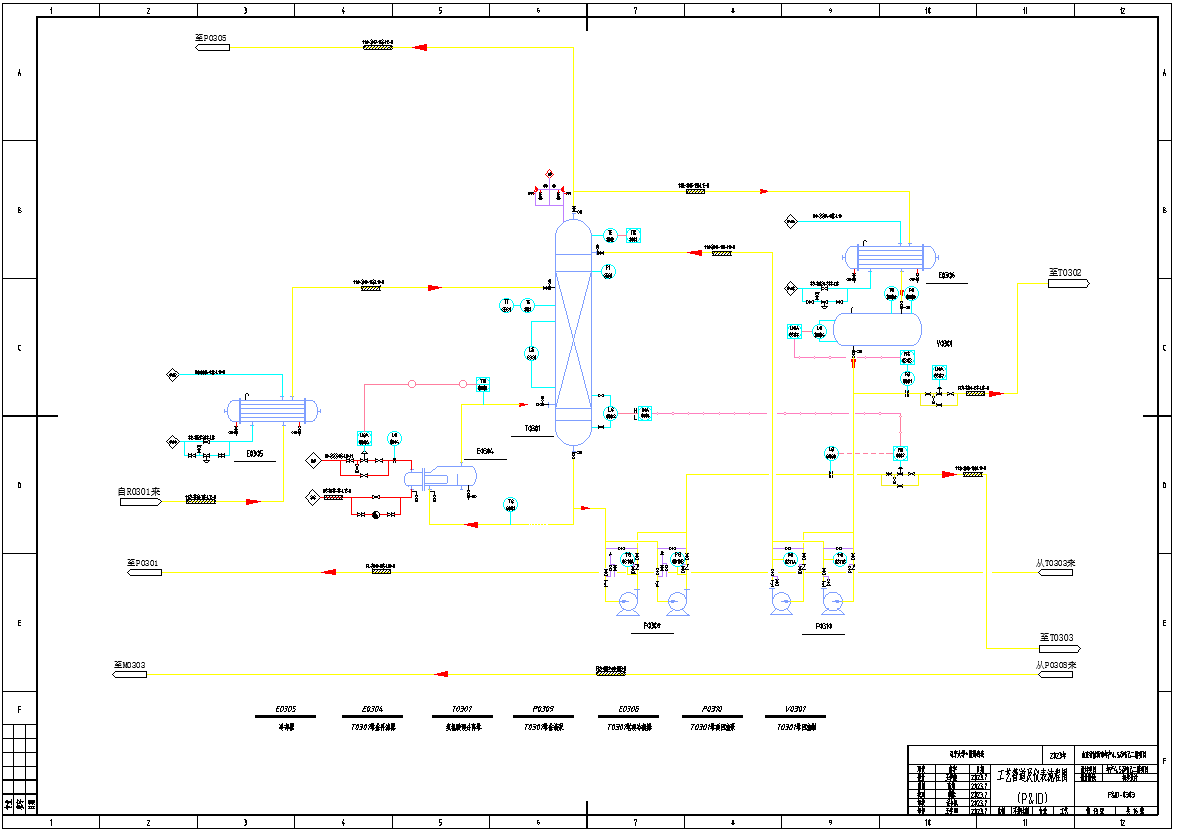

372	二级氢氰化工段3.png	41.90K

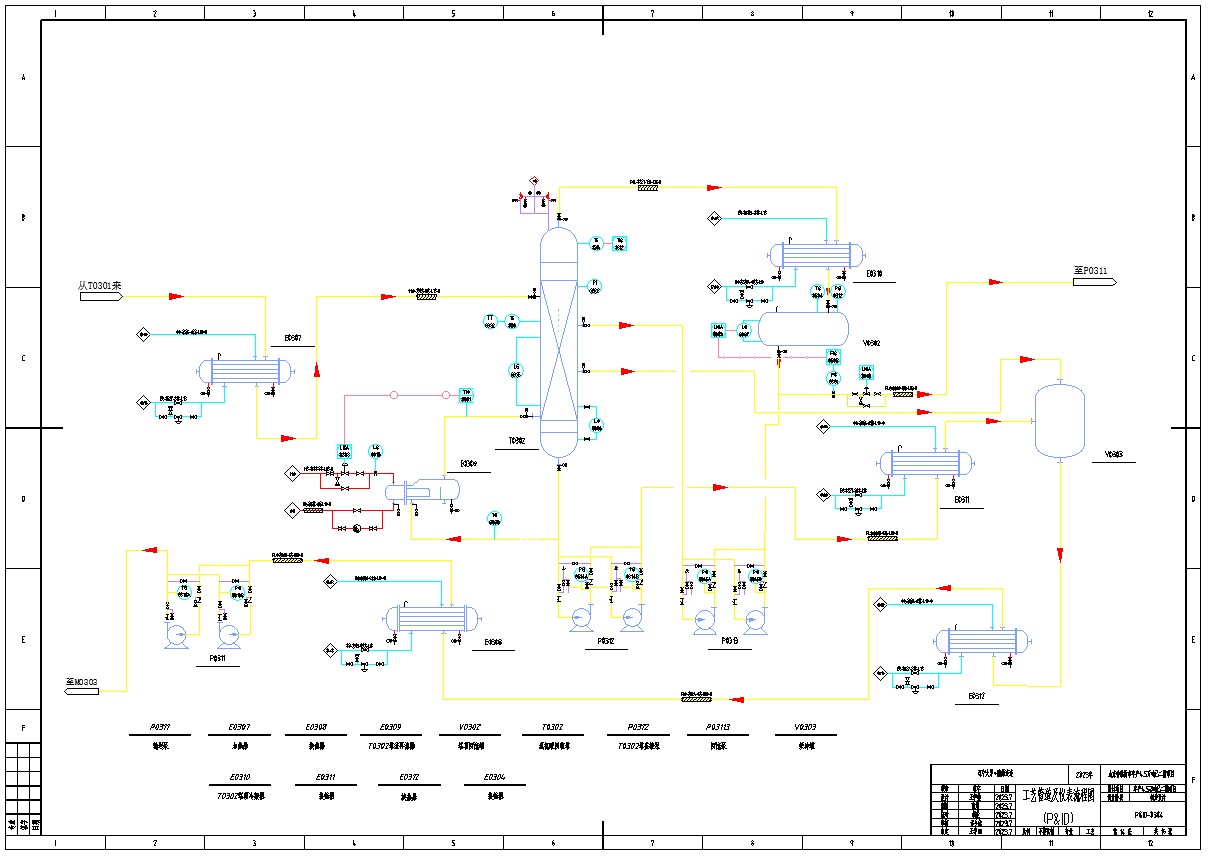

373	二级氢氰化工段4.png	48.74K

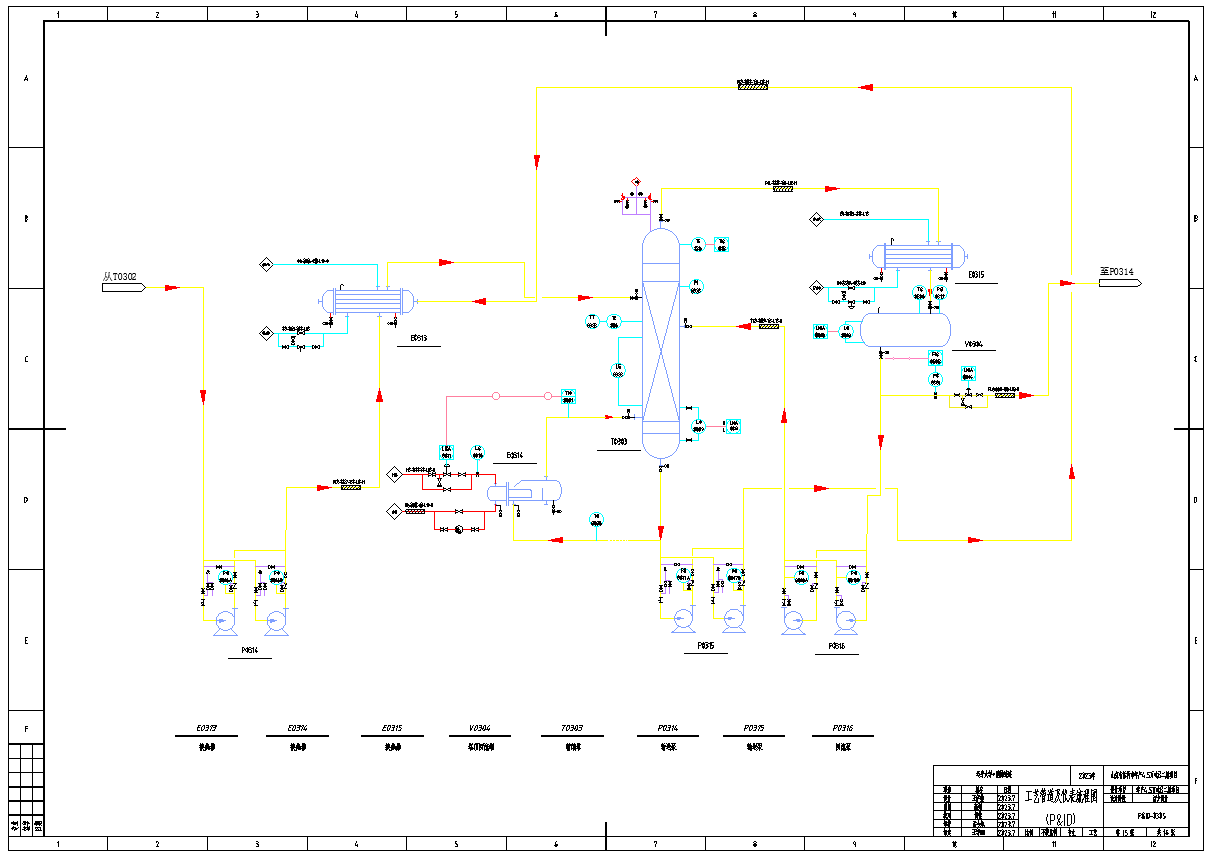

374	二级氢氰化工段5.png	43.69K

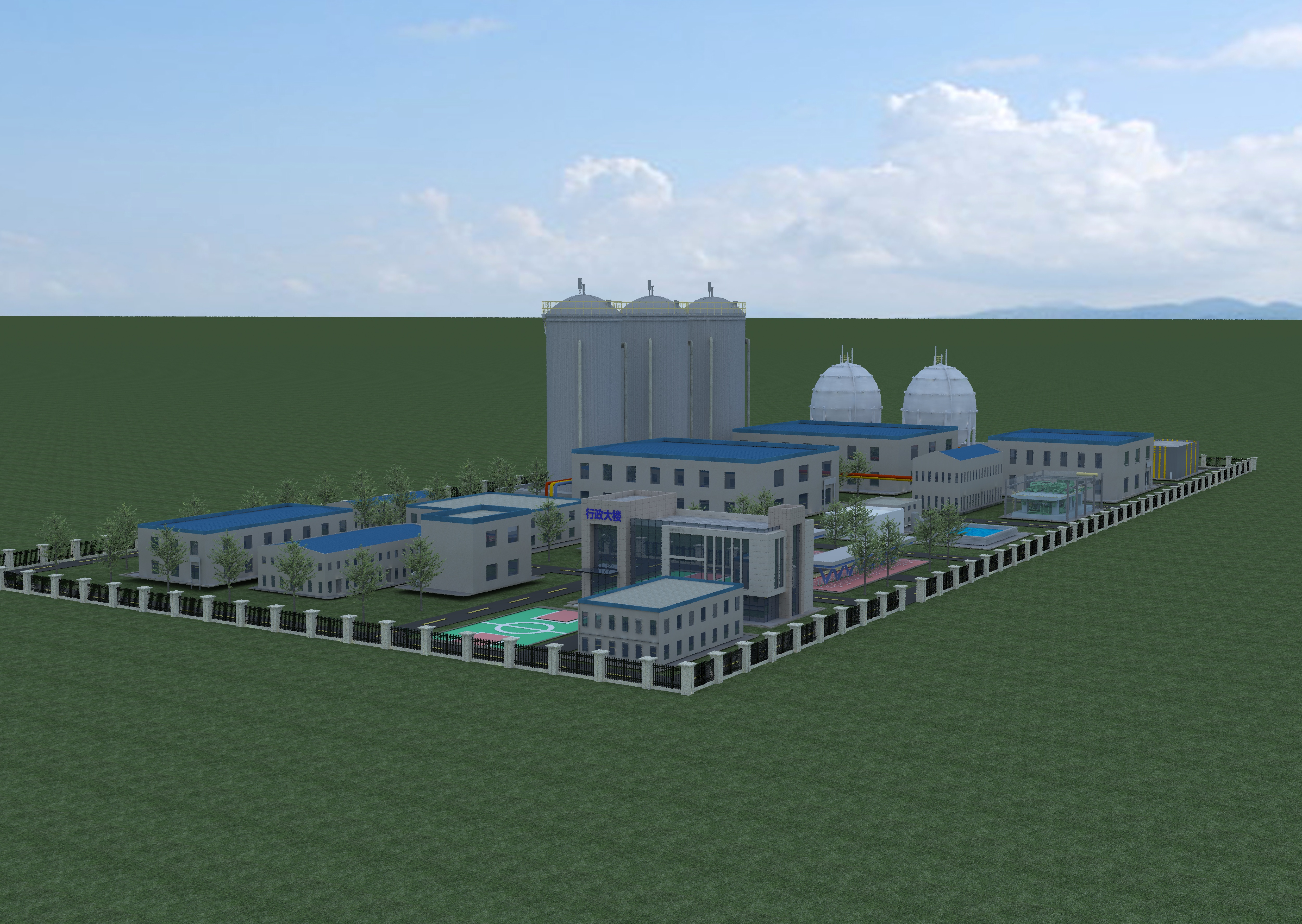

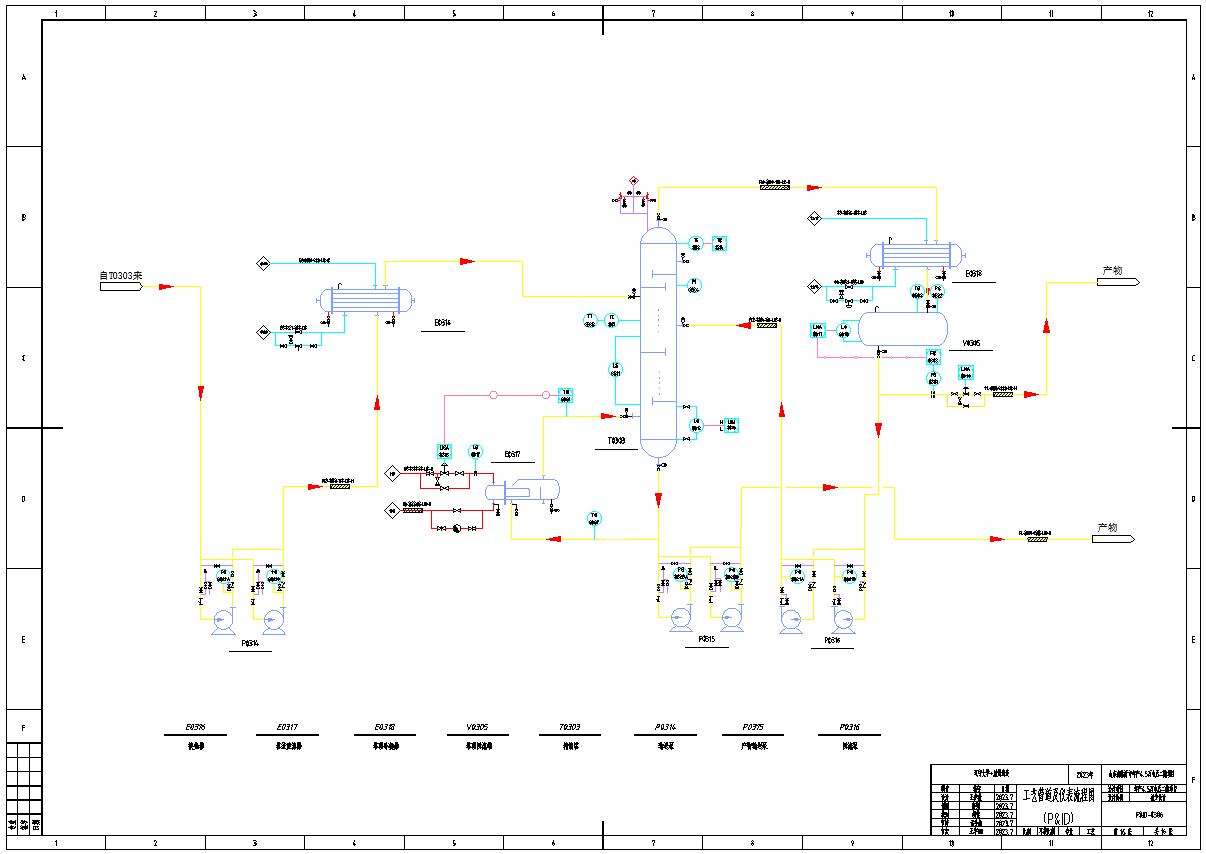

375	二级氢氰化工段6.png	39.22K

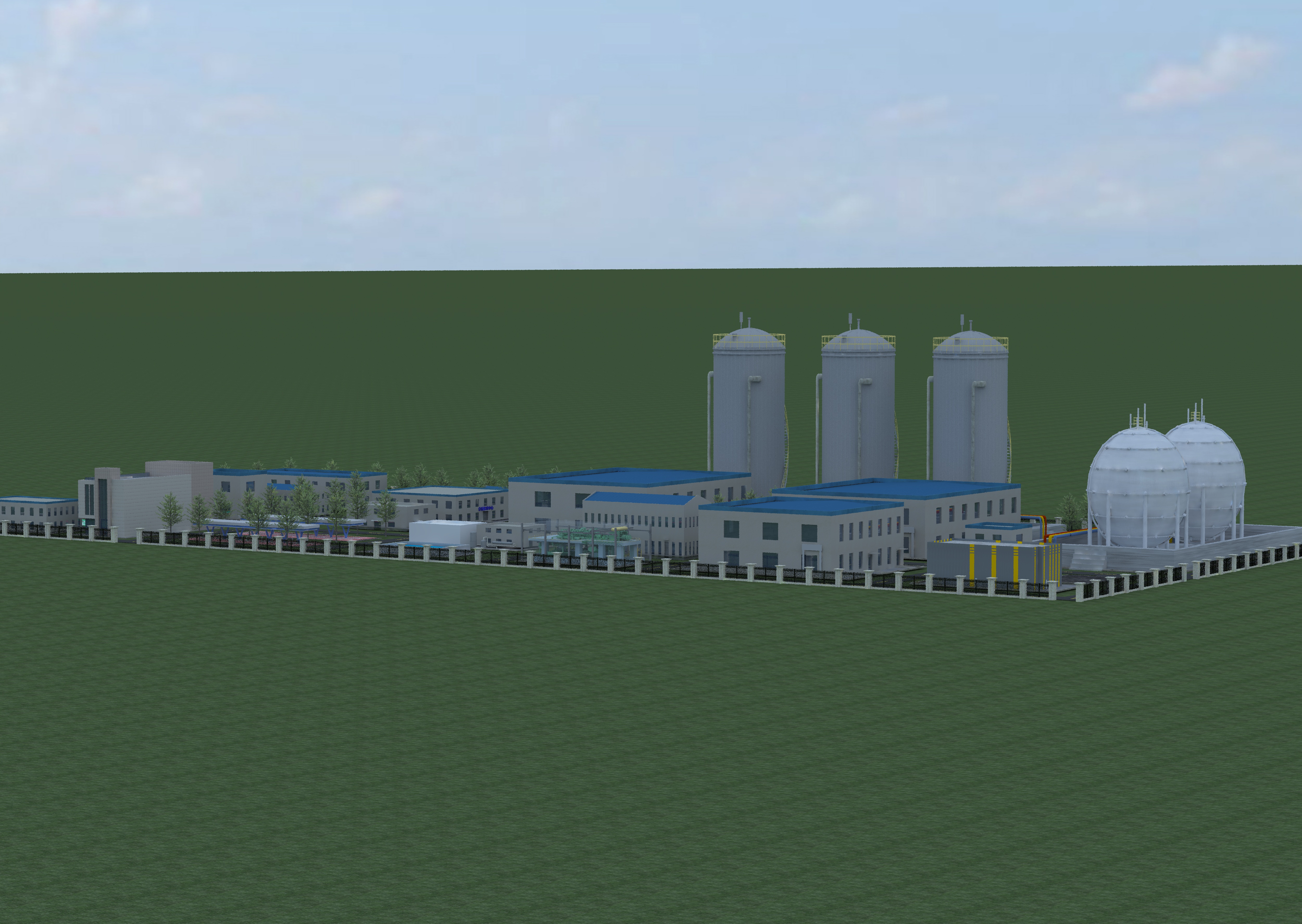

376	异构化反应工段1.png	42.72K

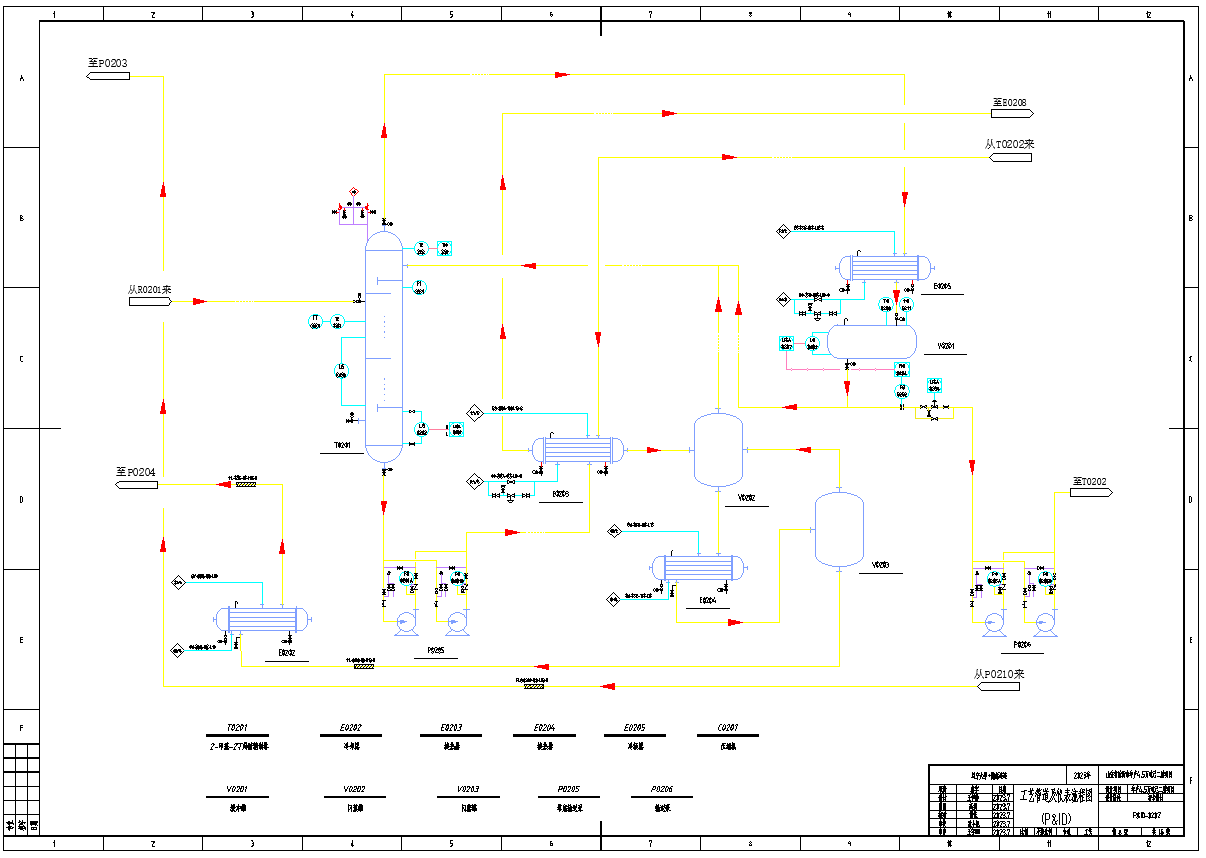

377	异构化反应工段2.png	43.18K

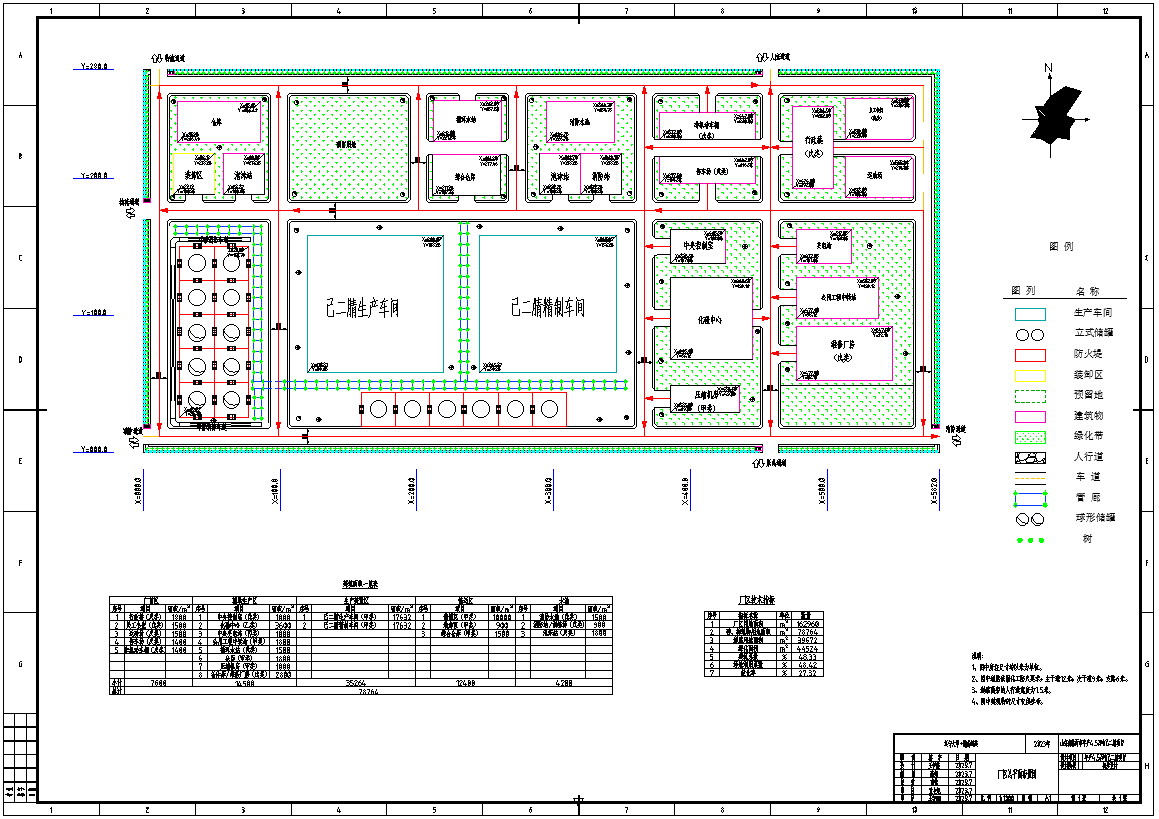

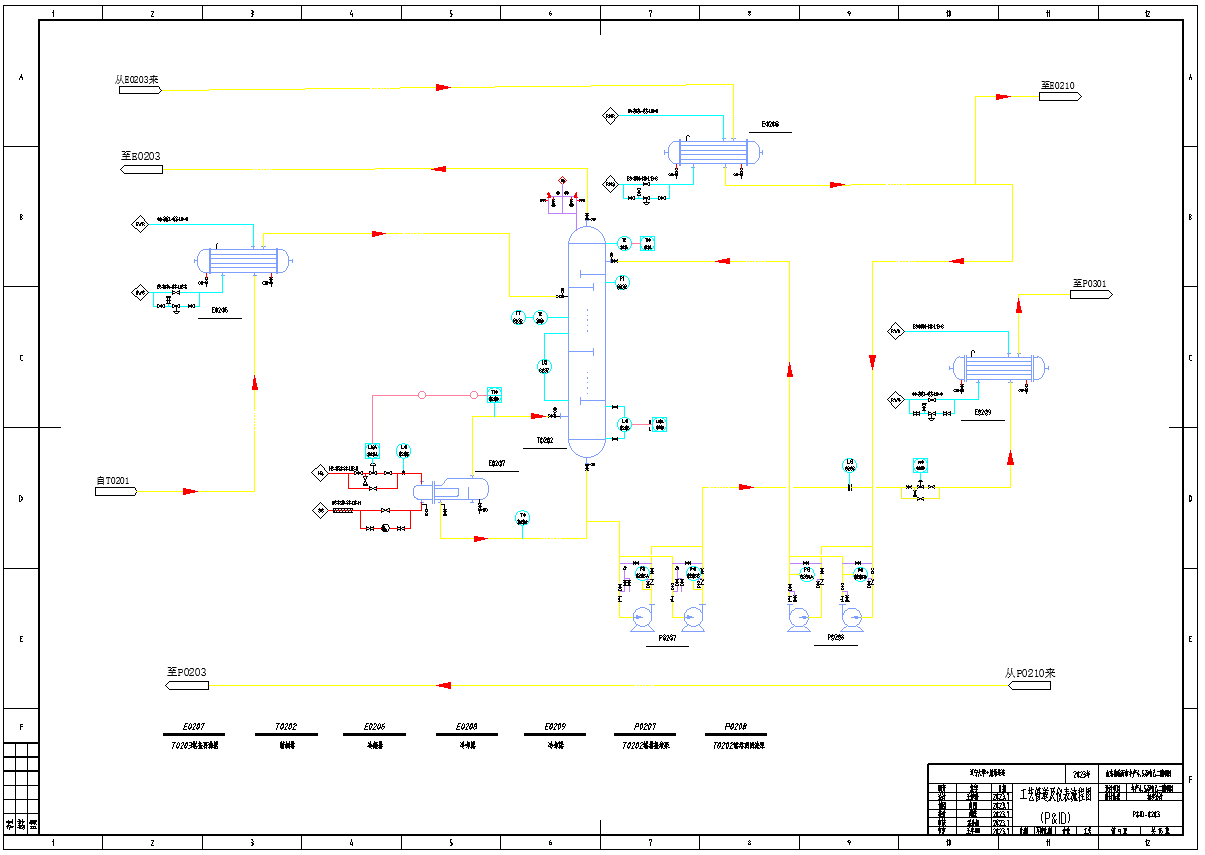

378	异构化反应工段3.png	41.23K

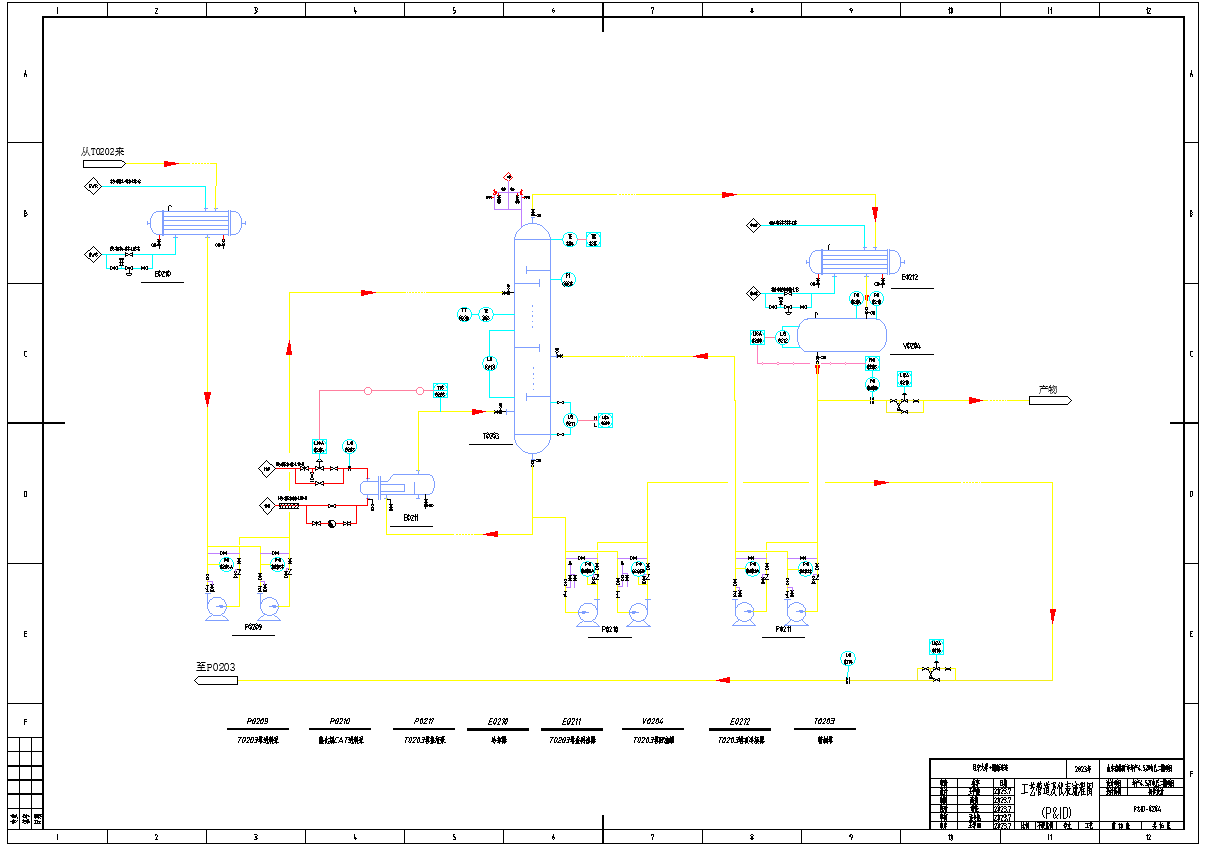

379	异构化反应工段4.png	41.45K
380	首页图.png	70.80K
381	三维车间1.jpg	624.05K
382	三维车间2.jpg	535.91K
383	管道设计.jpg	360.86K
384	图片1.bmp	50.78M
385	图片2.bmp	50.78M
386	图片3.bmp	50.78M
387	图片4.jpg	4.75M
388	图片5.jpg	3.55M

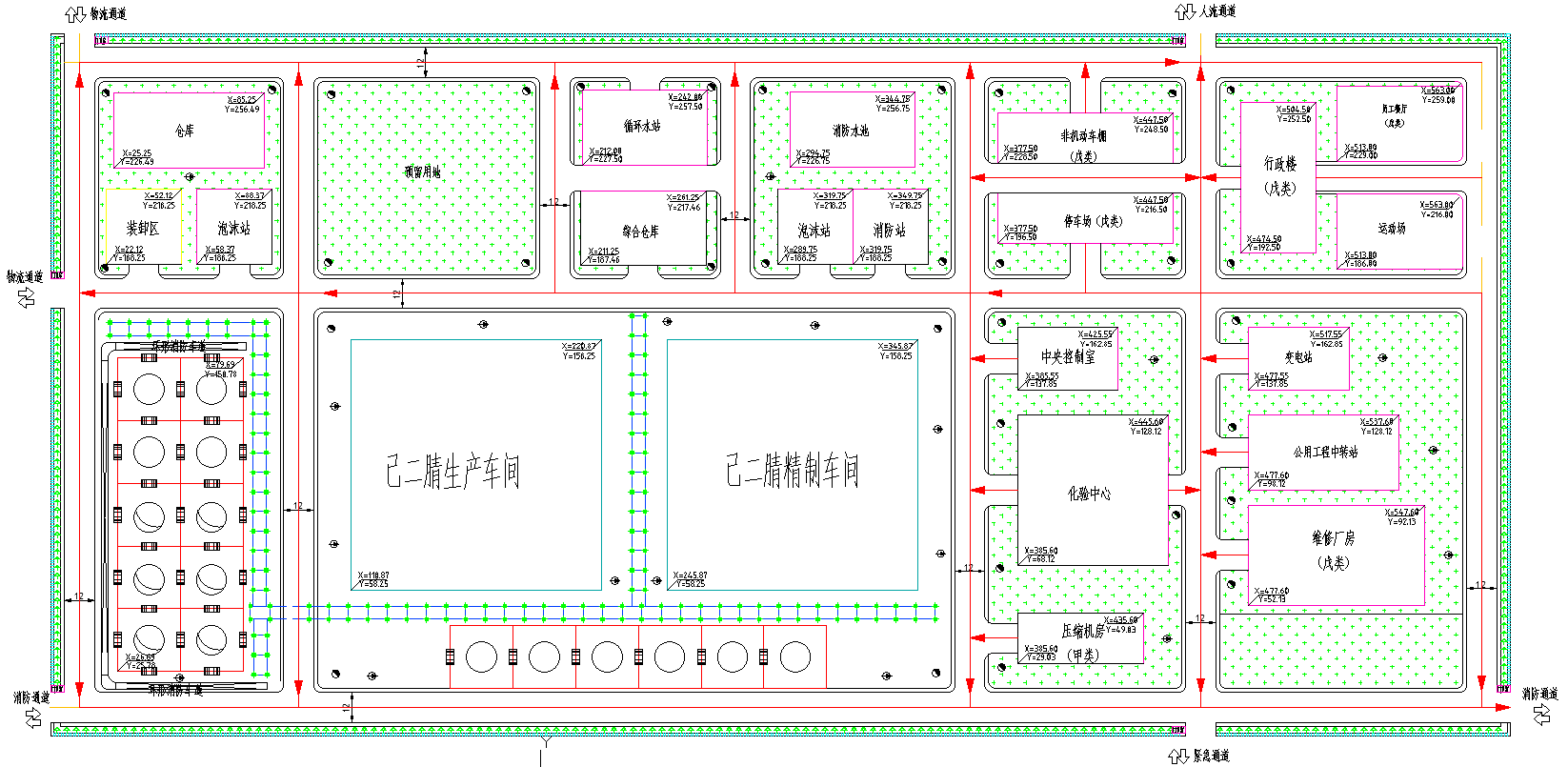

389	厂区布置图1.png	109.13K
390	厂区布置图2.png	79.17K

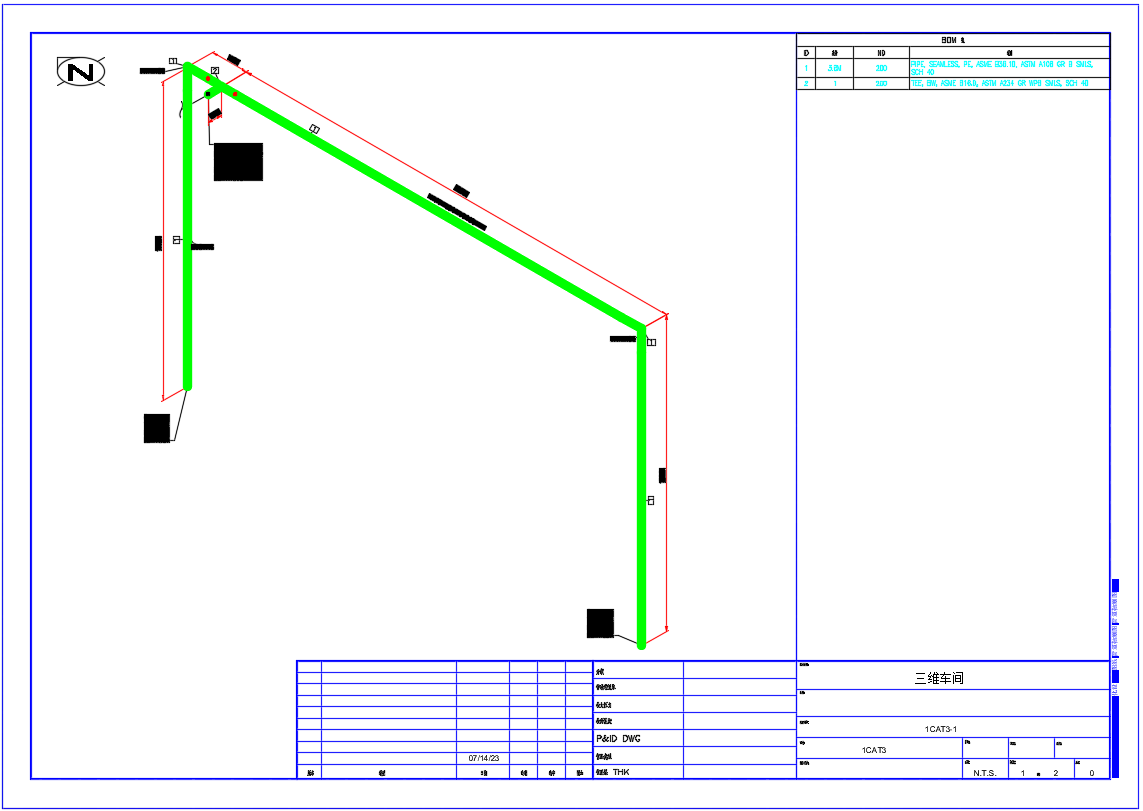

391	图1.png	51.08K

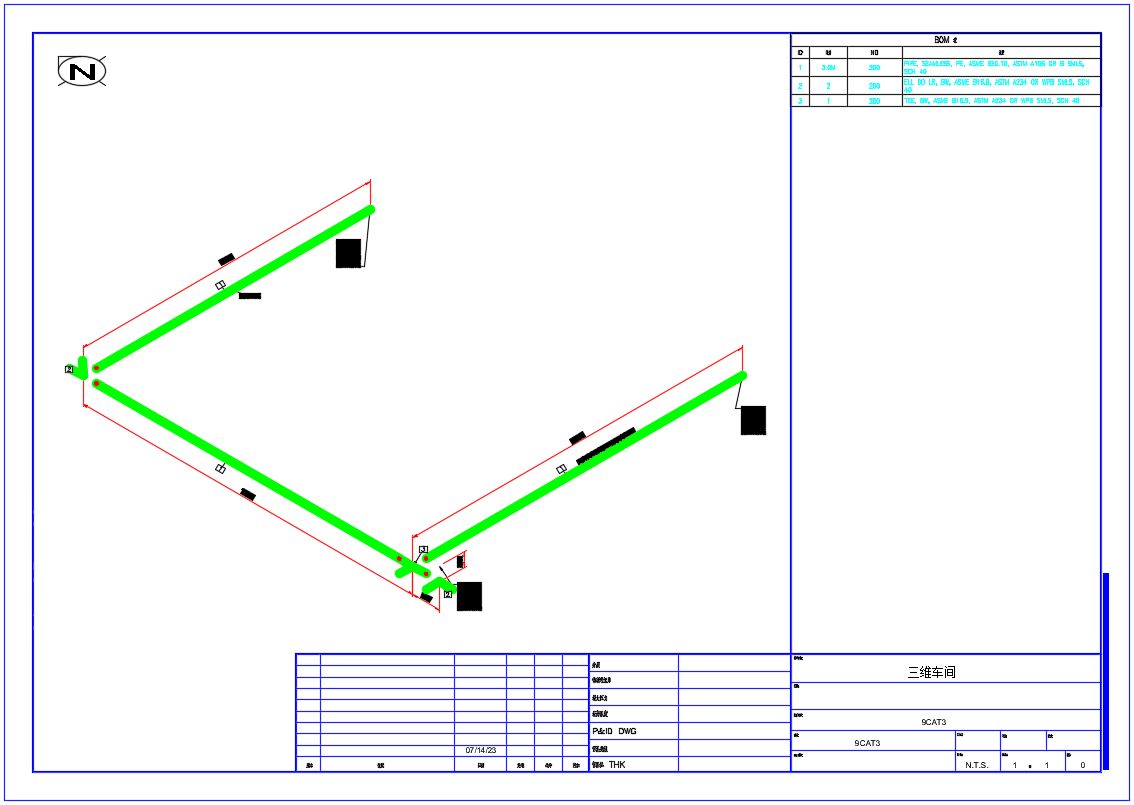

392	图10.png	57.16K

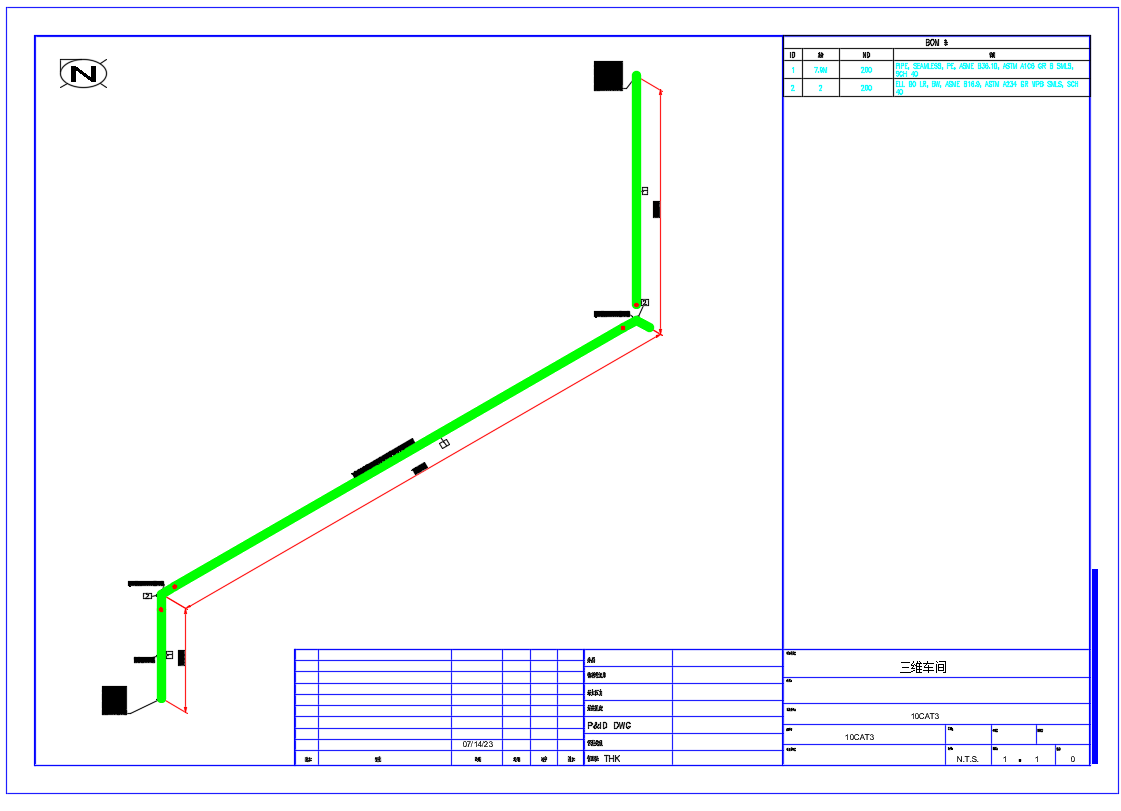

393	图11.png	47.29K

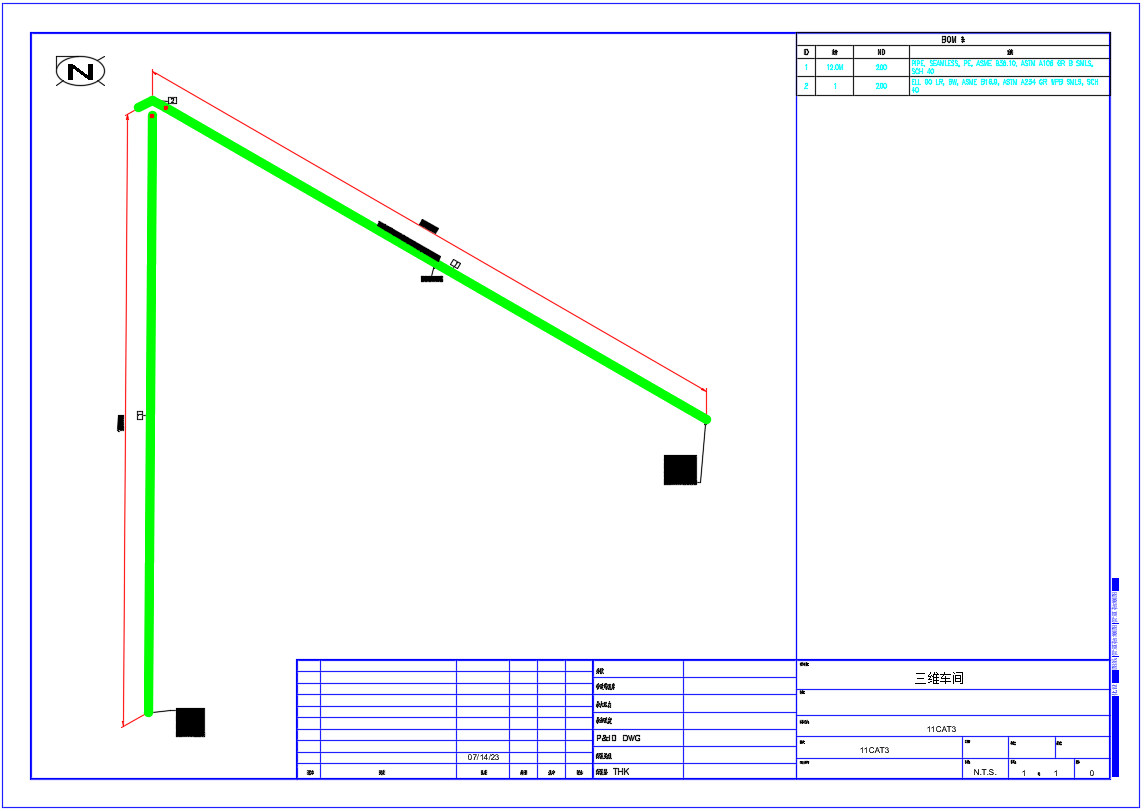

394	图12.png	56.45K
395	图13.png	49.16K

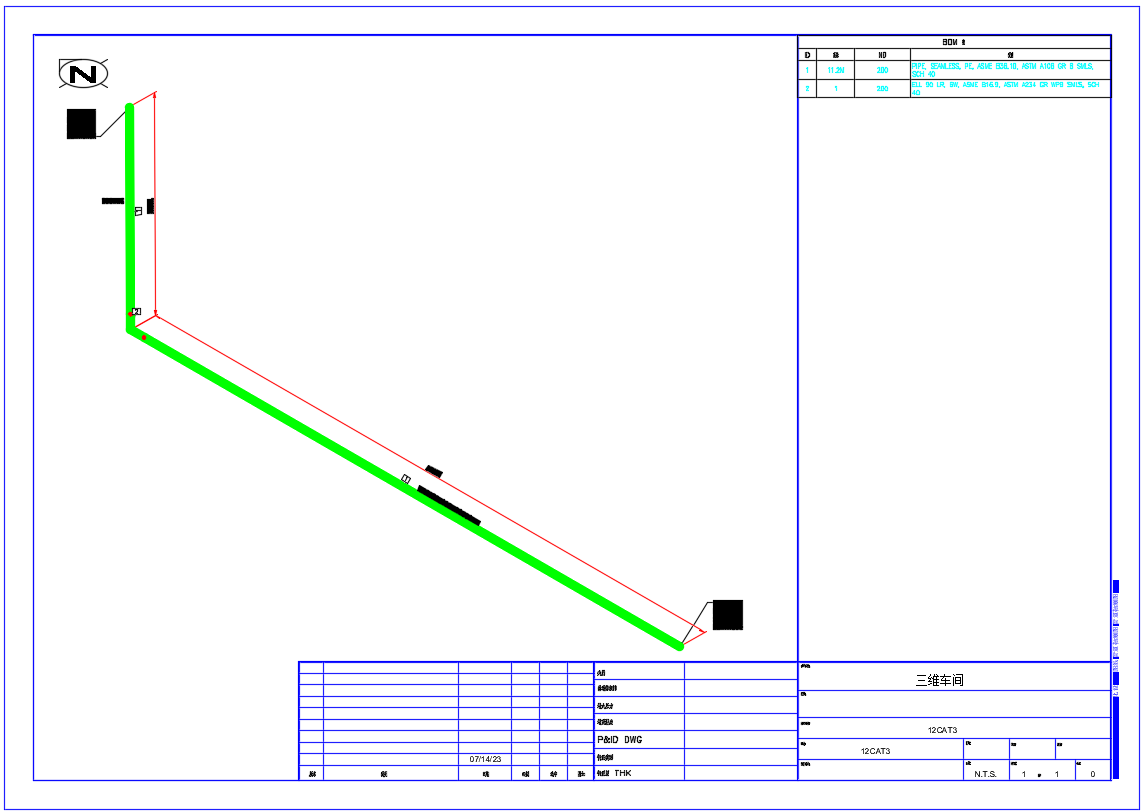

396	图14.png	52.58K

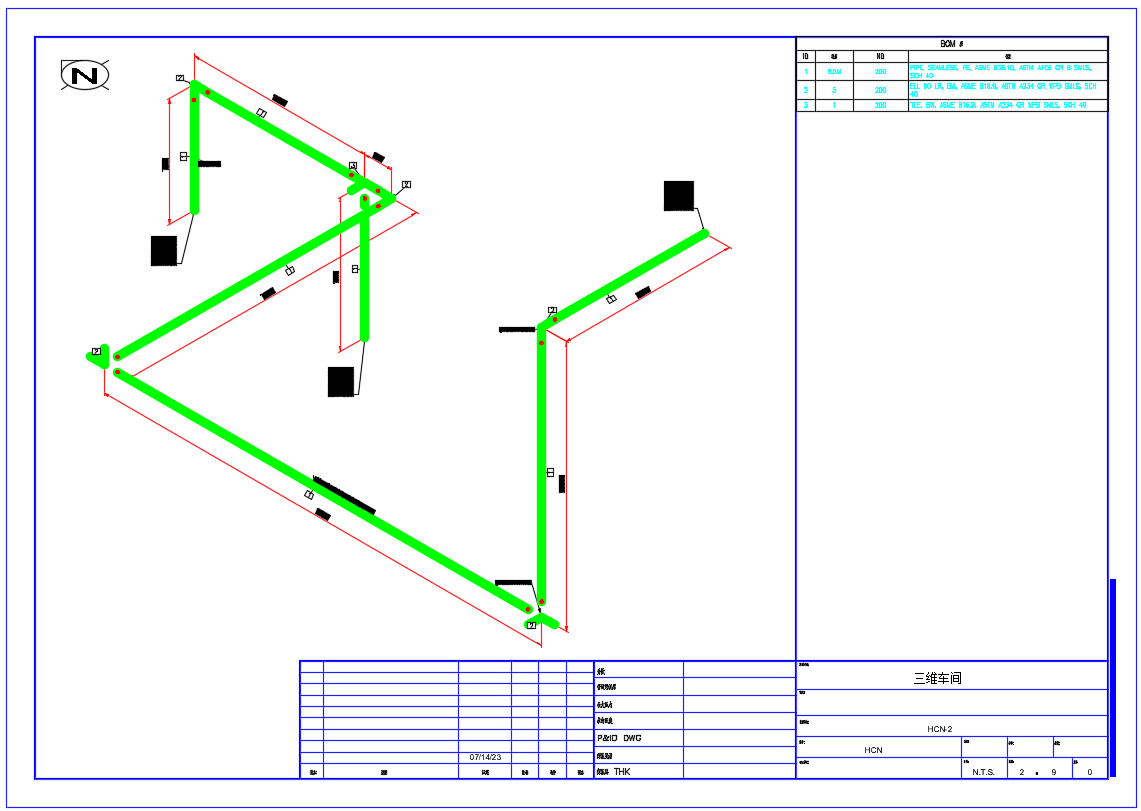

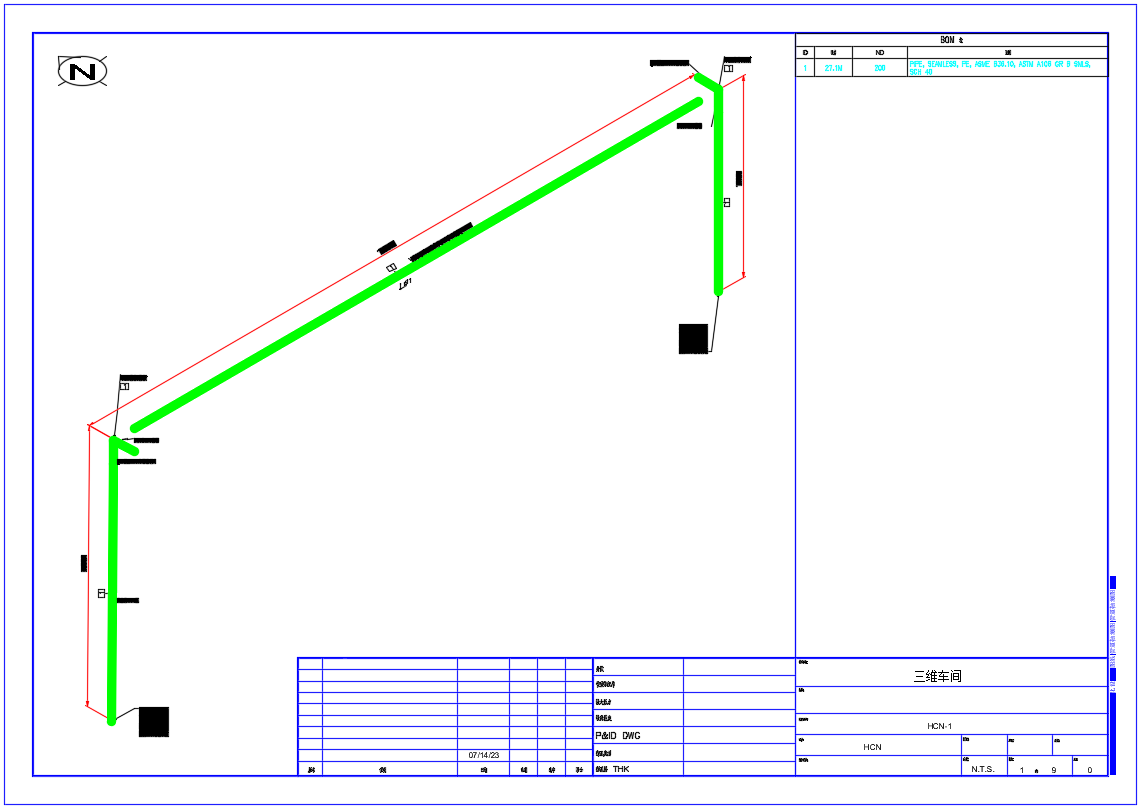

397	图15.png	67.59K

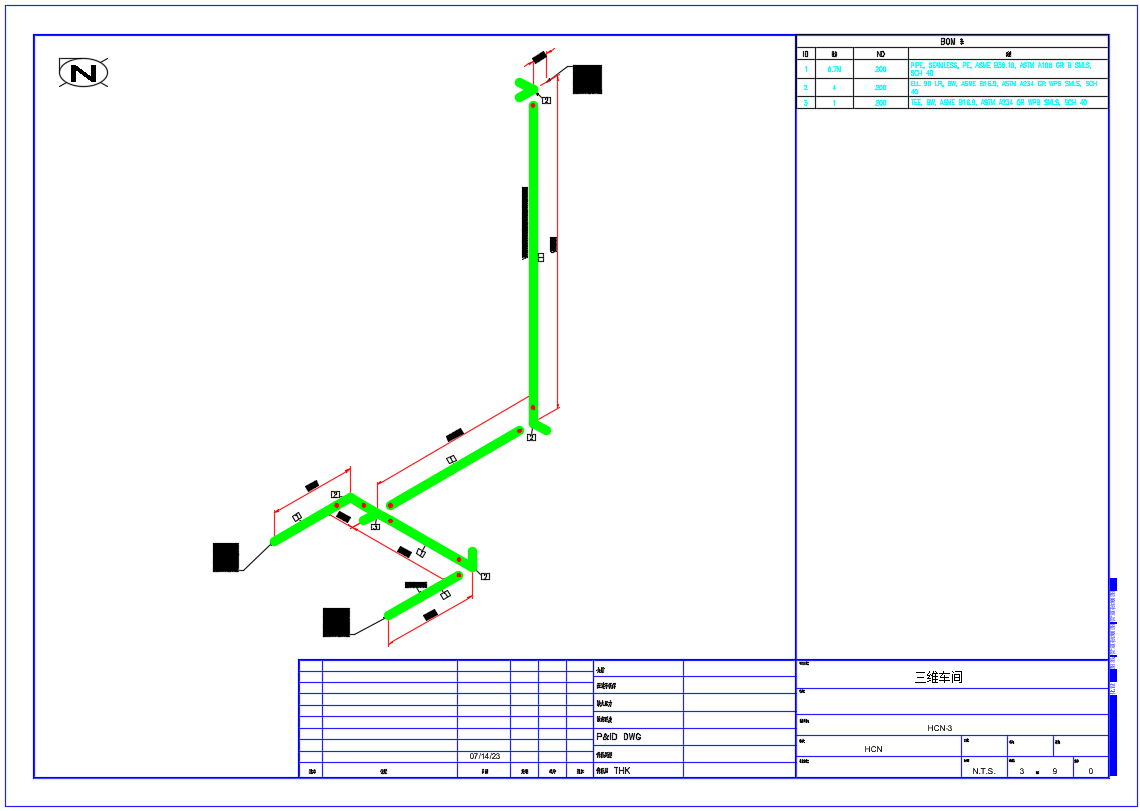

398	图16.png	51.16K

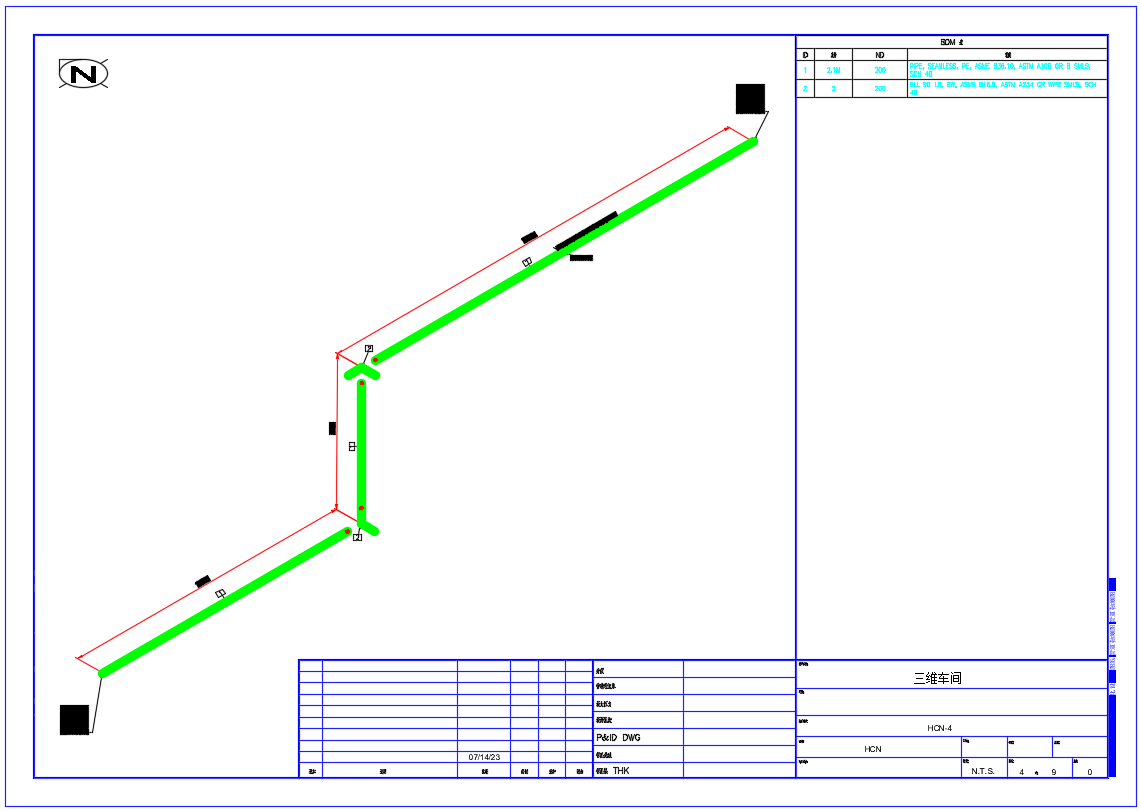

399	图17.png	50.87K
400	图18.png	53.39K

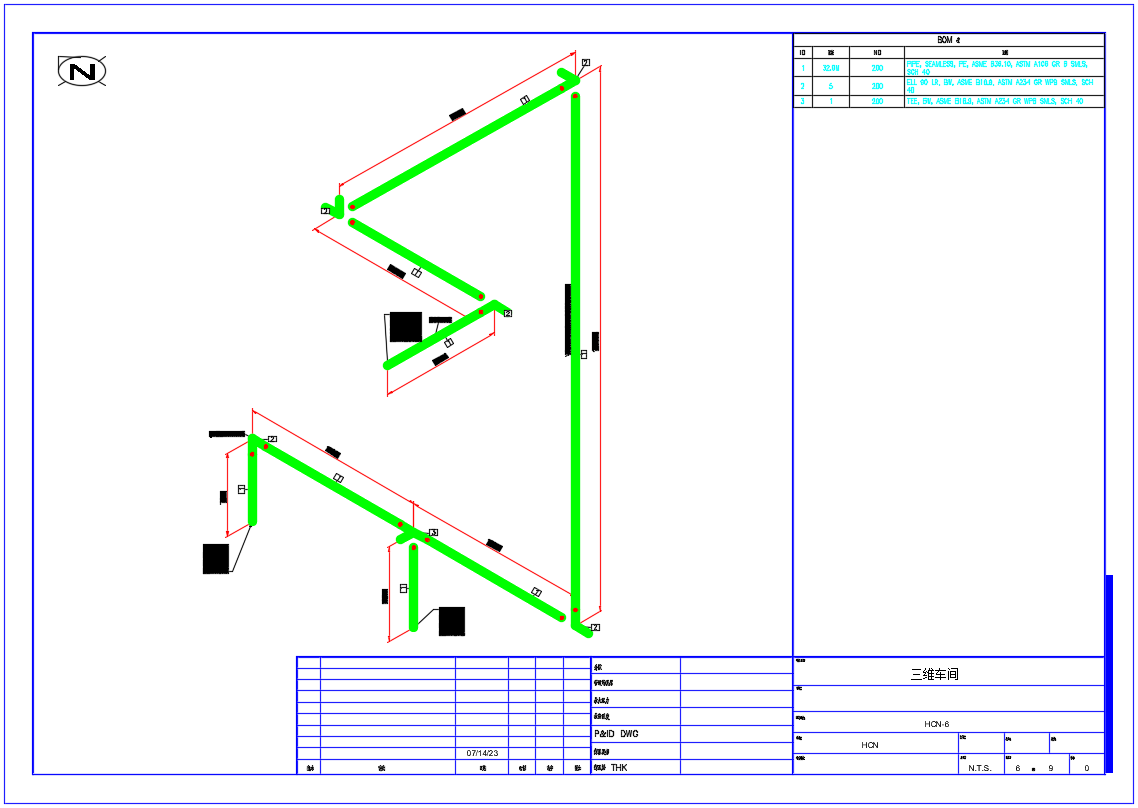

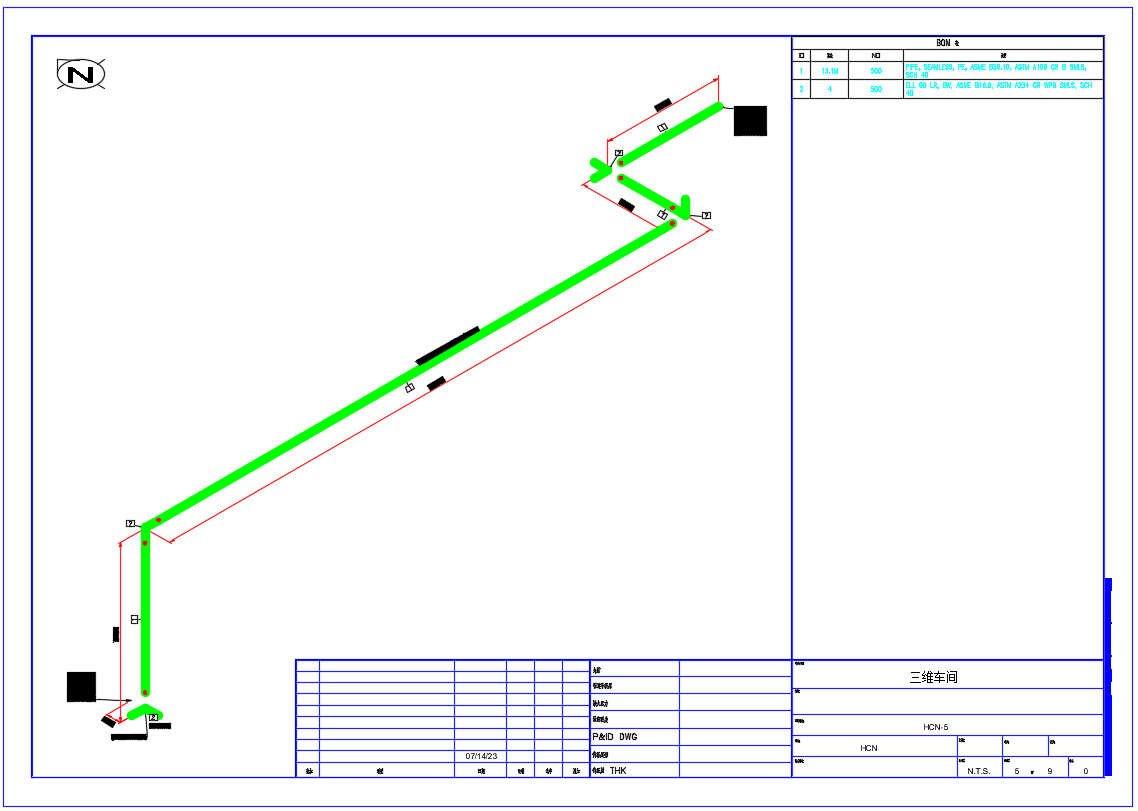

401	图19.png	61.74K

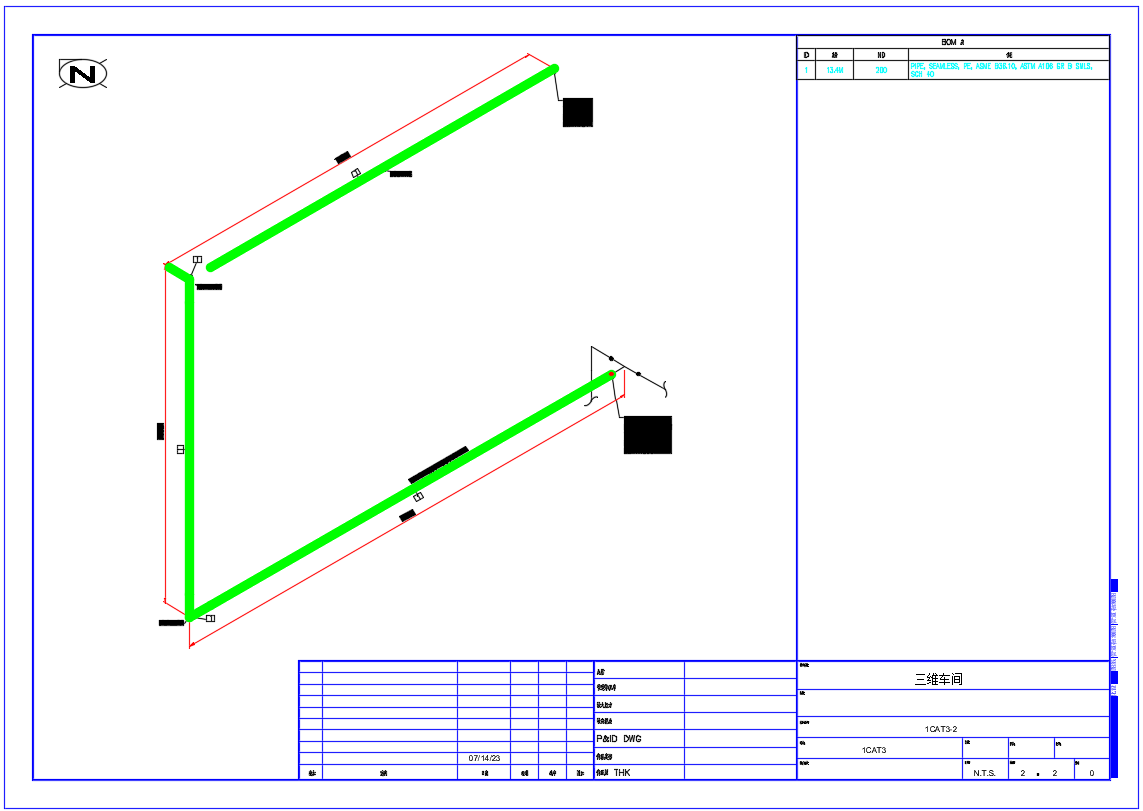

402	图2.png	52.49K

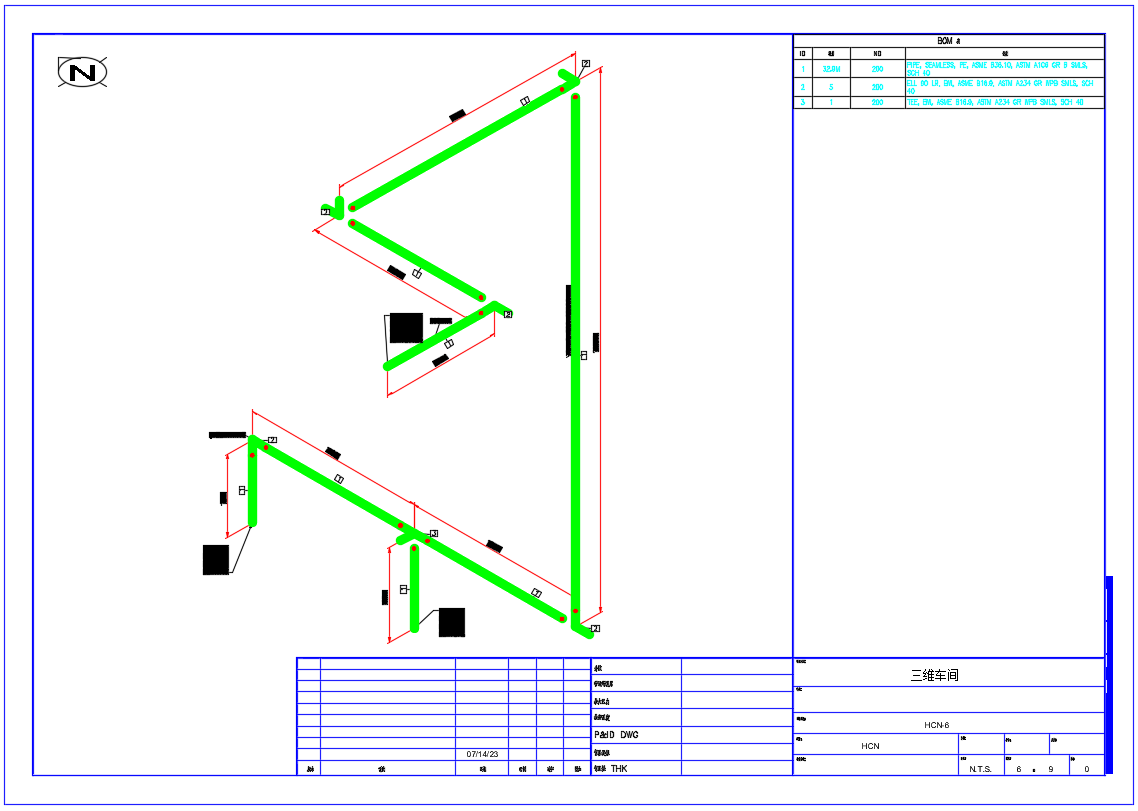

403	图20.png	63.05K
404	图21.png	56.41K

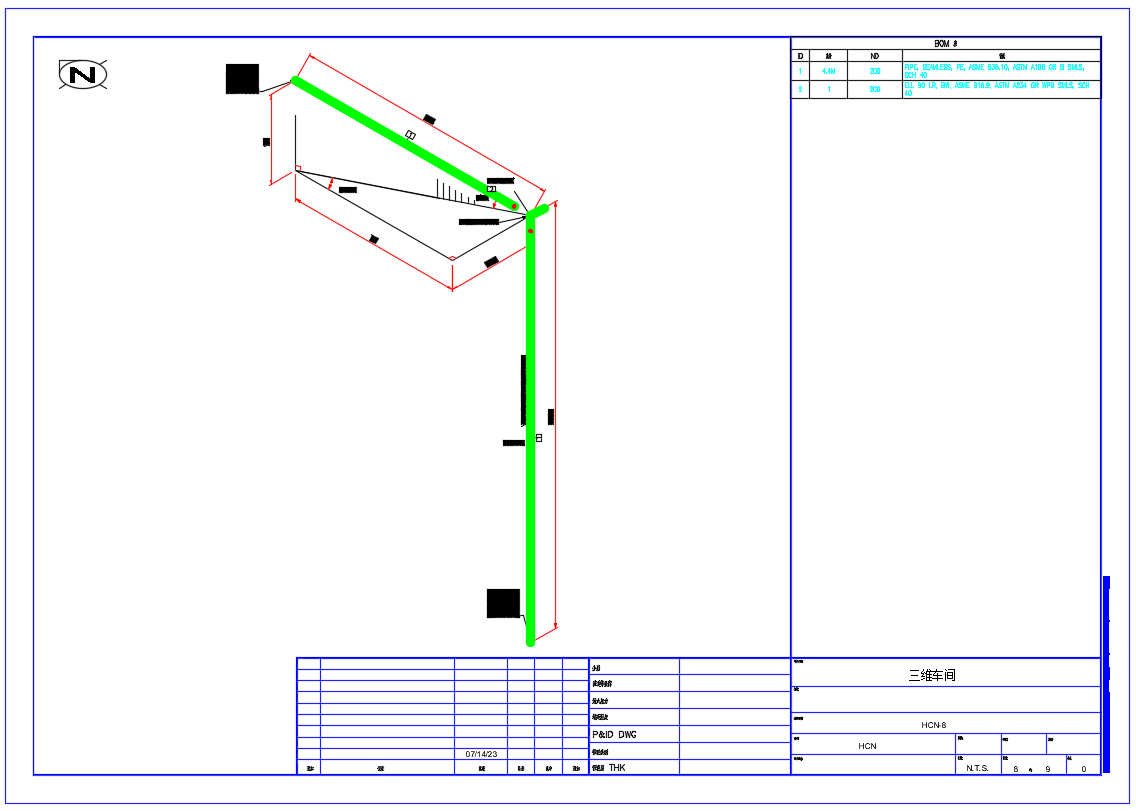

405	图22.png	51.37K

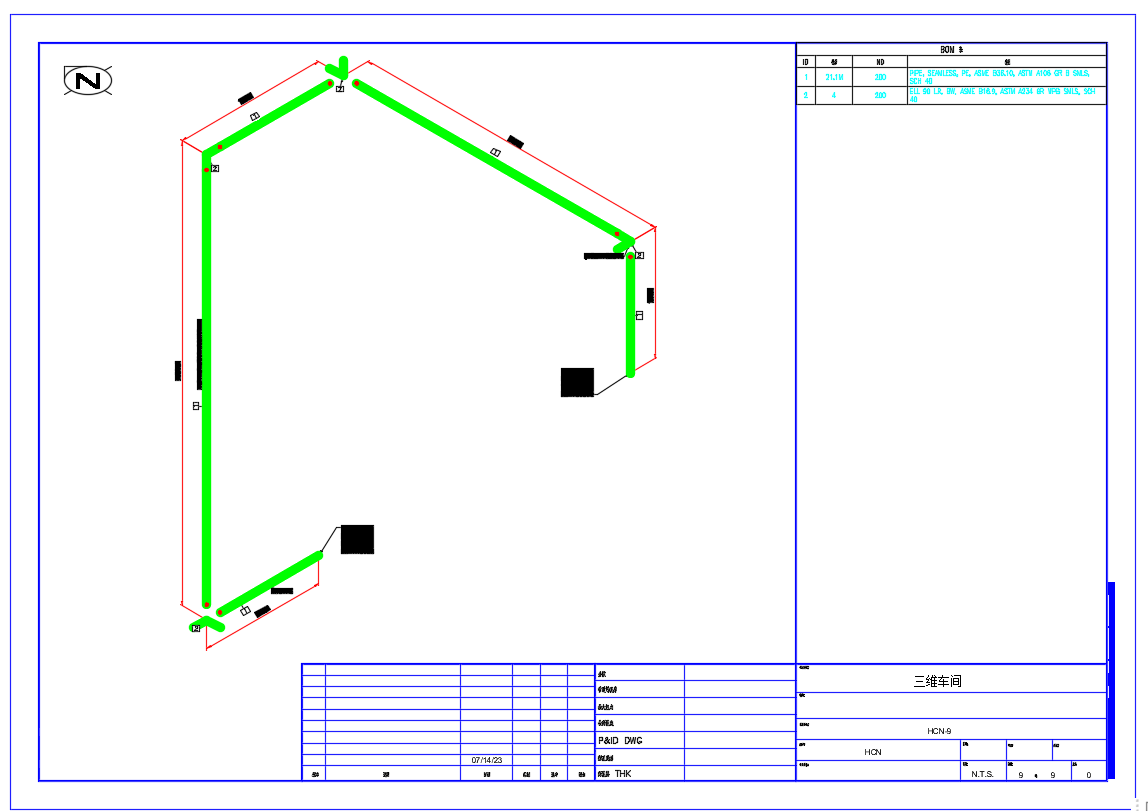

406	图23.png	52.38K

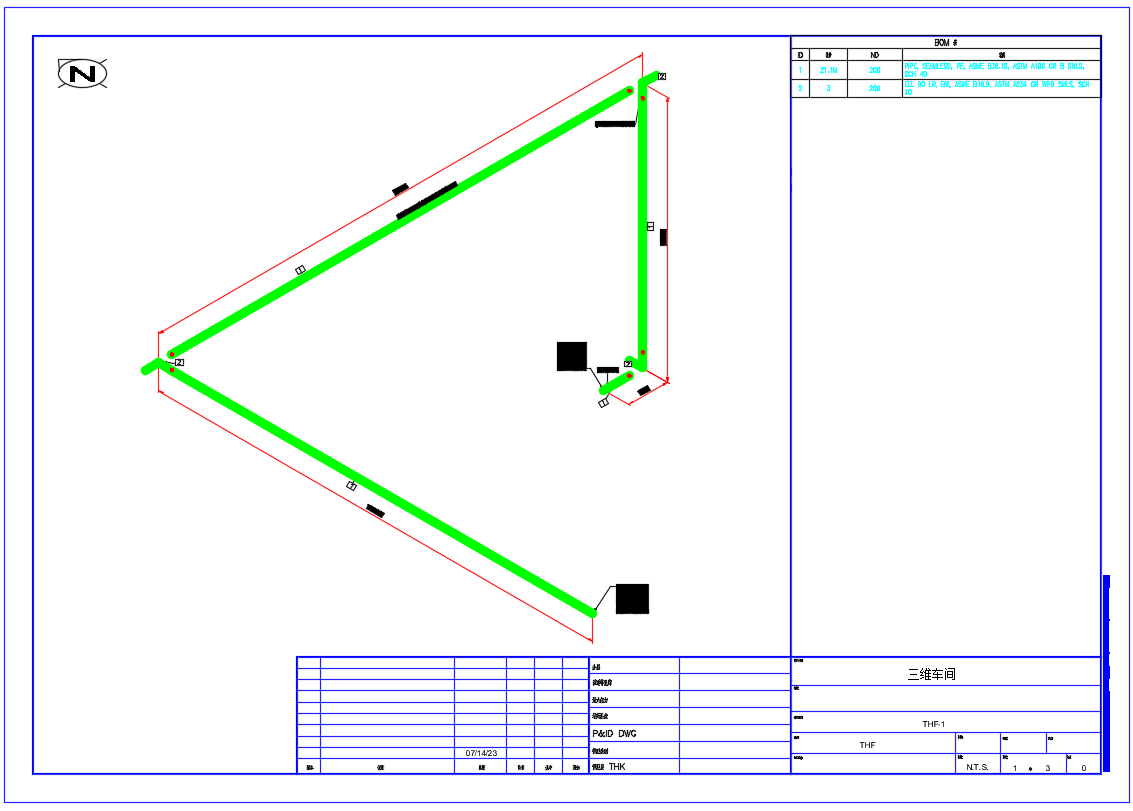

407	图24.png	56.74K

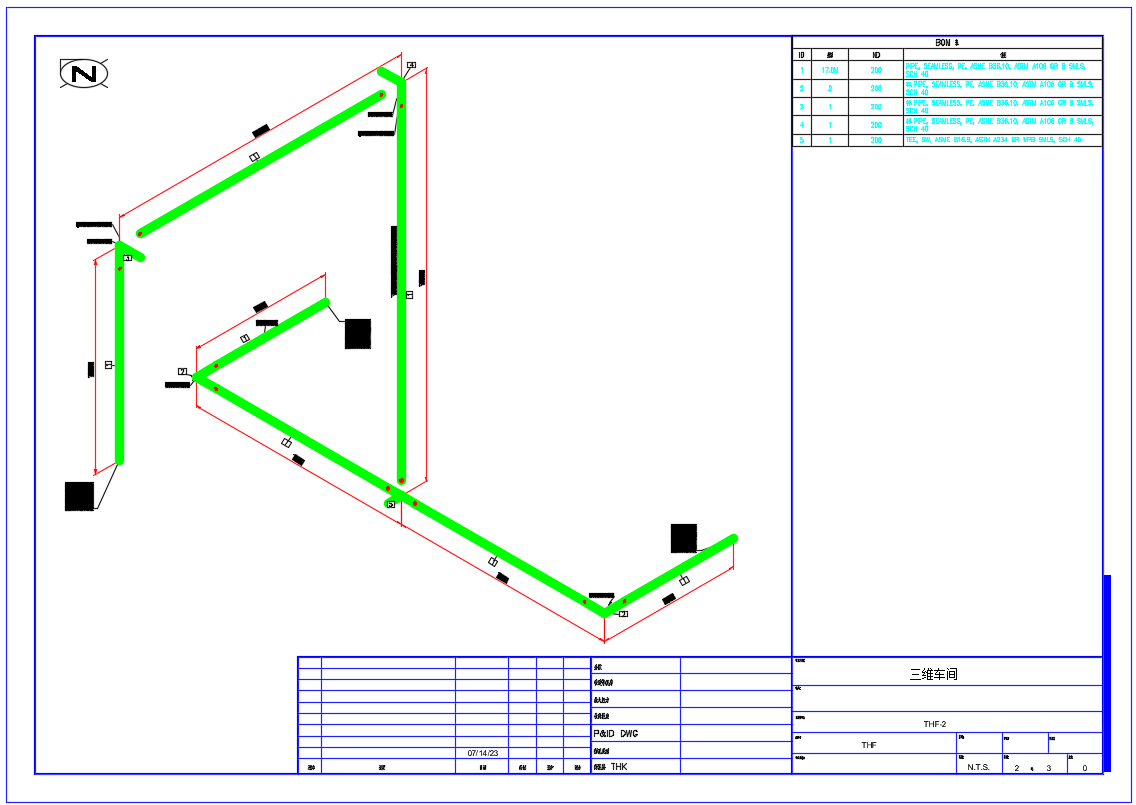

408	图25.png	68.34K

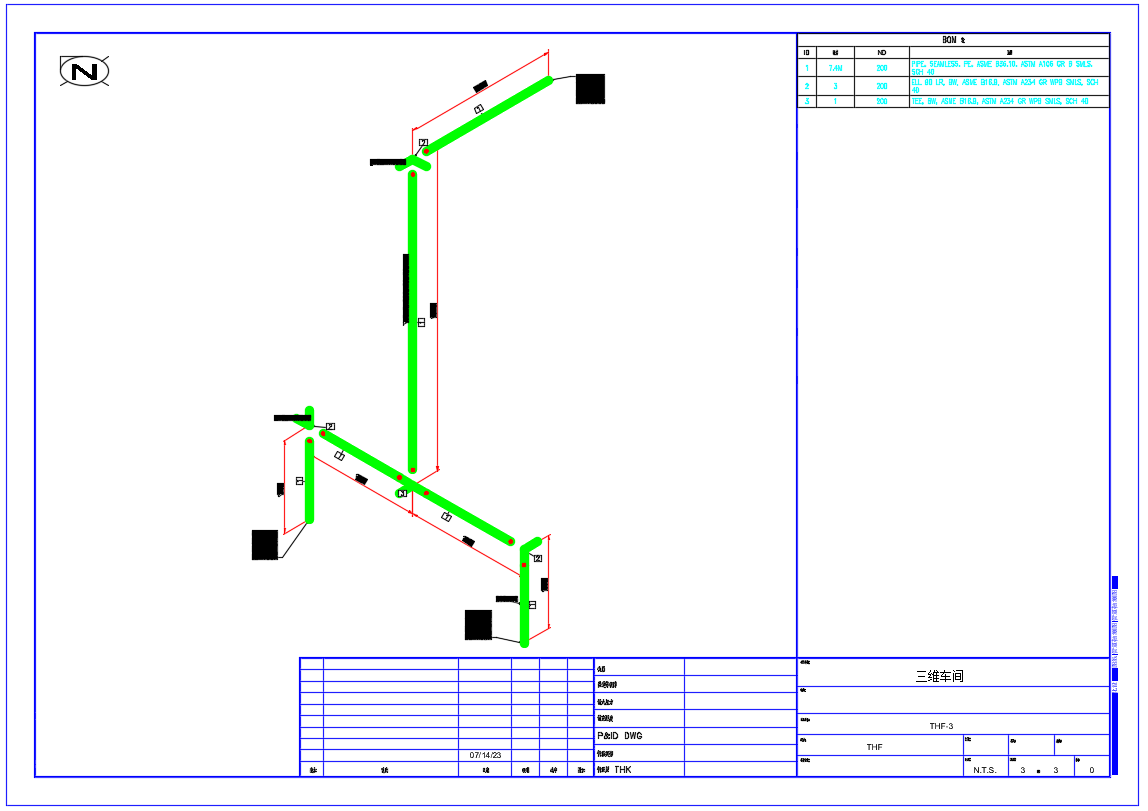

409	图26.png	50.78K

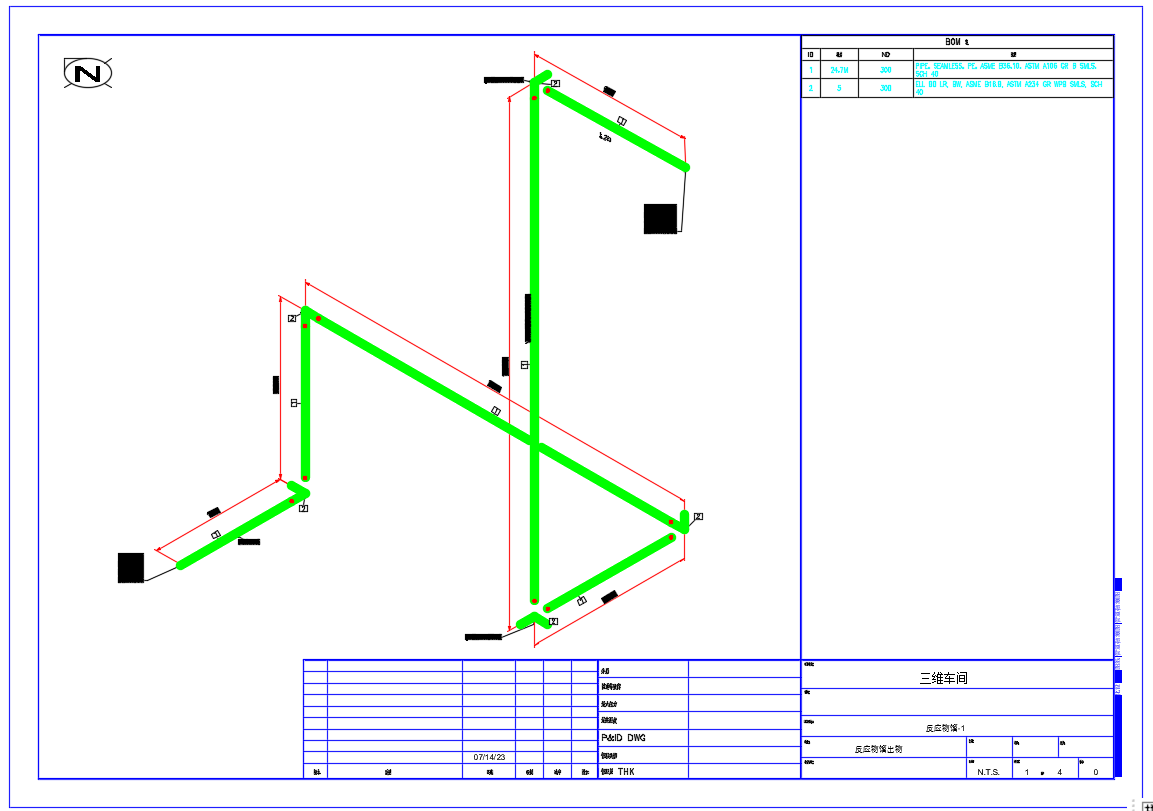

410	图27.png	61.13K

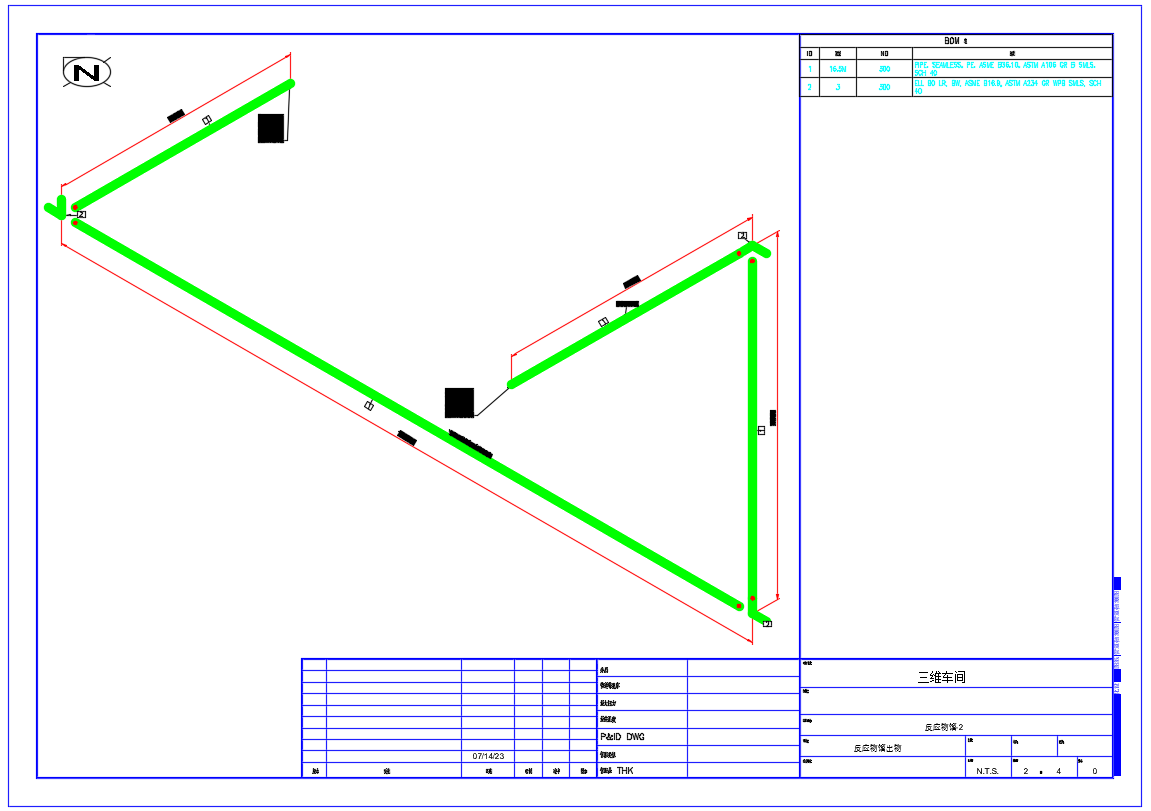

411	图28.png	59.24K

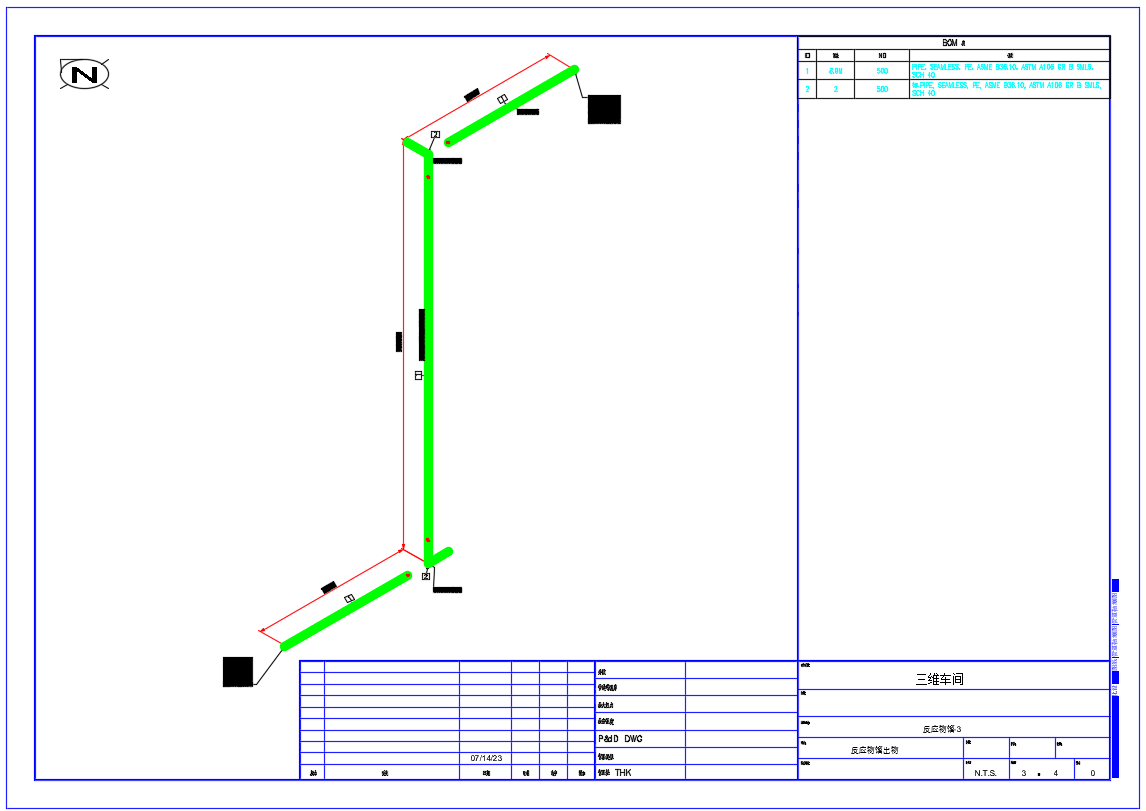

412	图29.png	45.82K

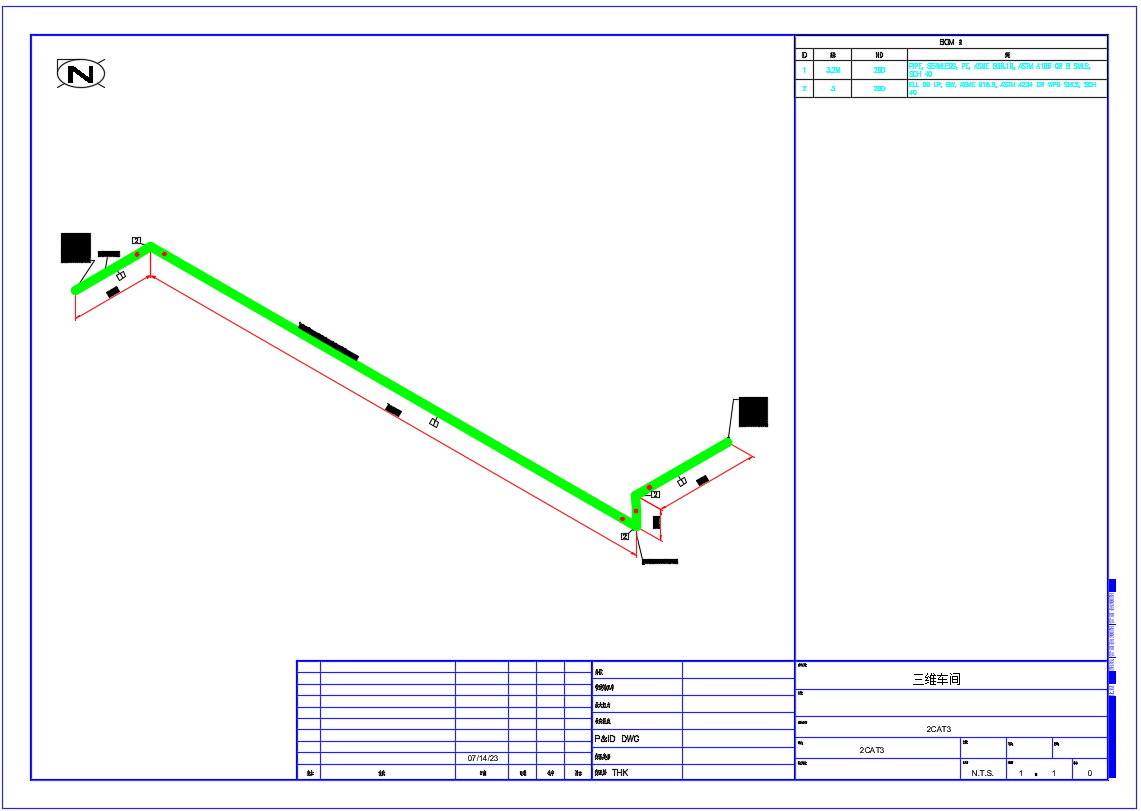

413	图3.png	49.08K

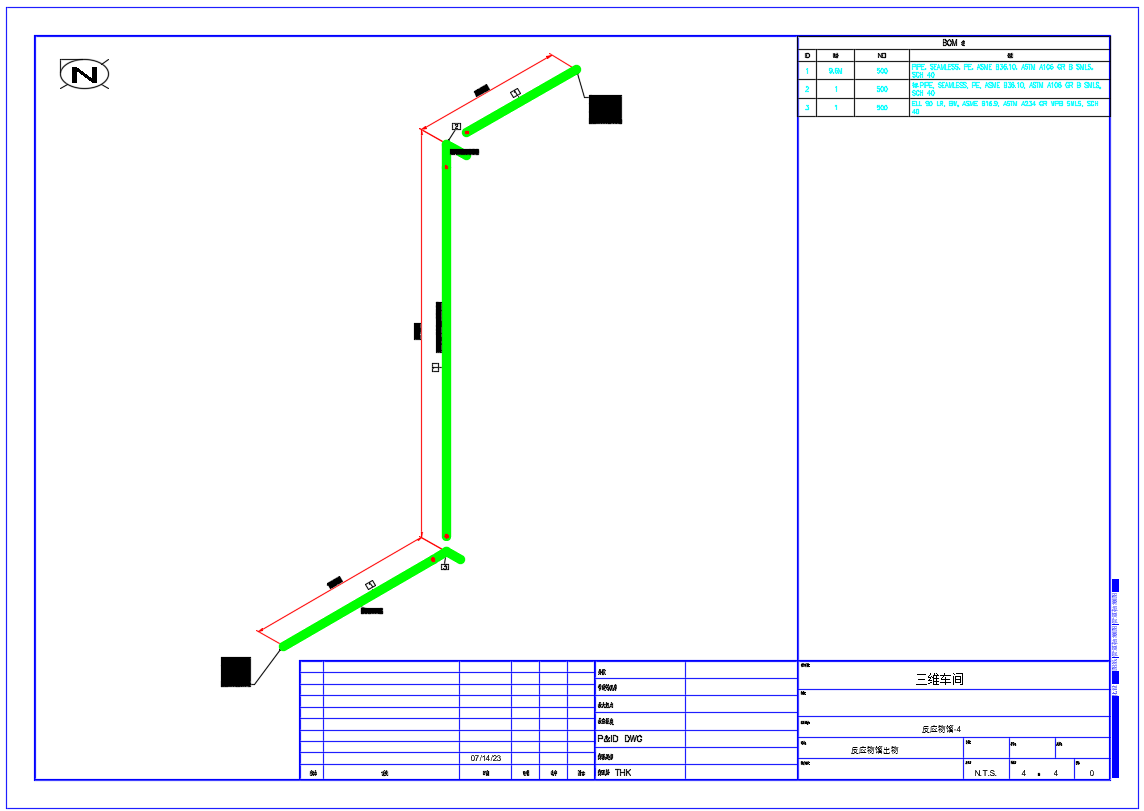

414	图30.png	47.36K
415	图31.png	49.96K

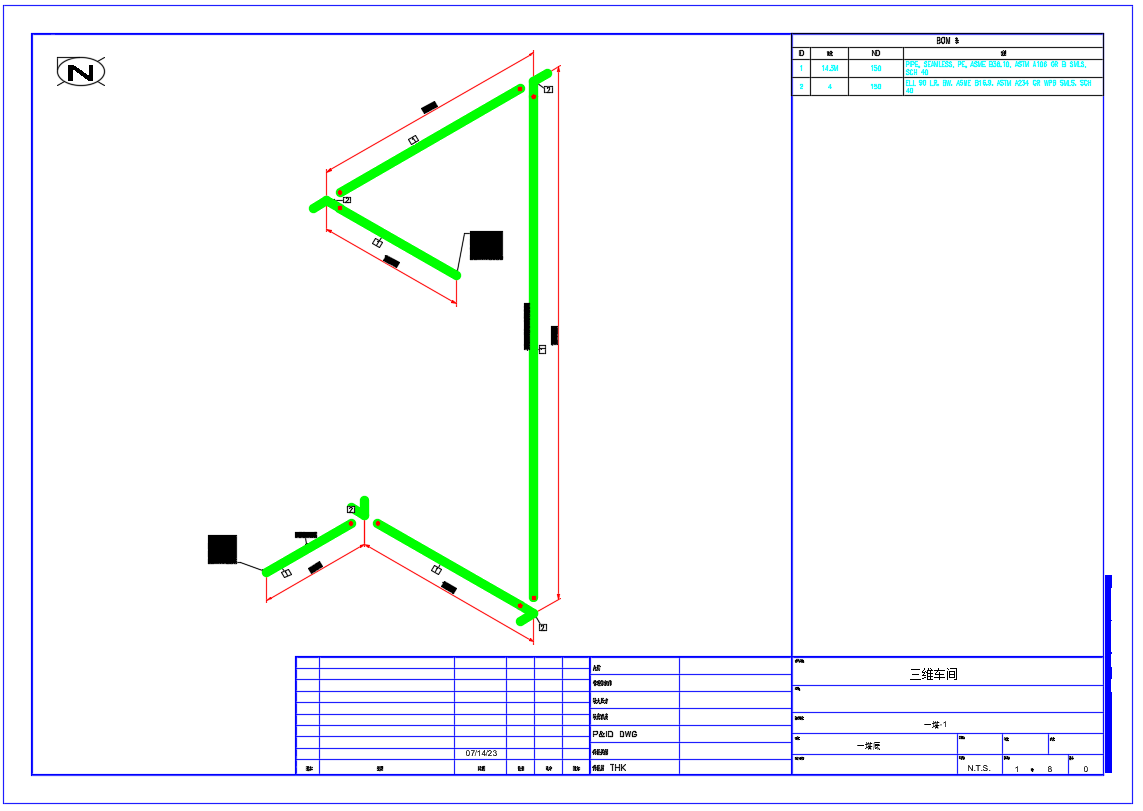

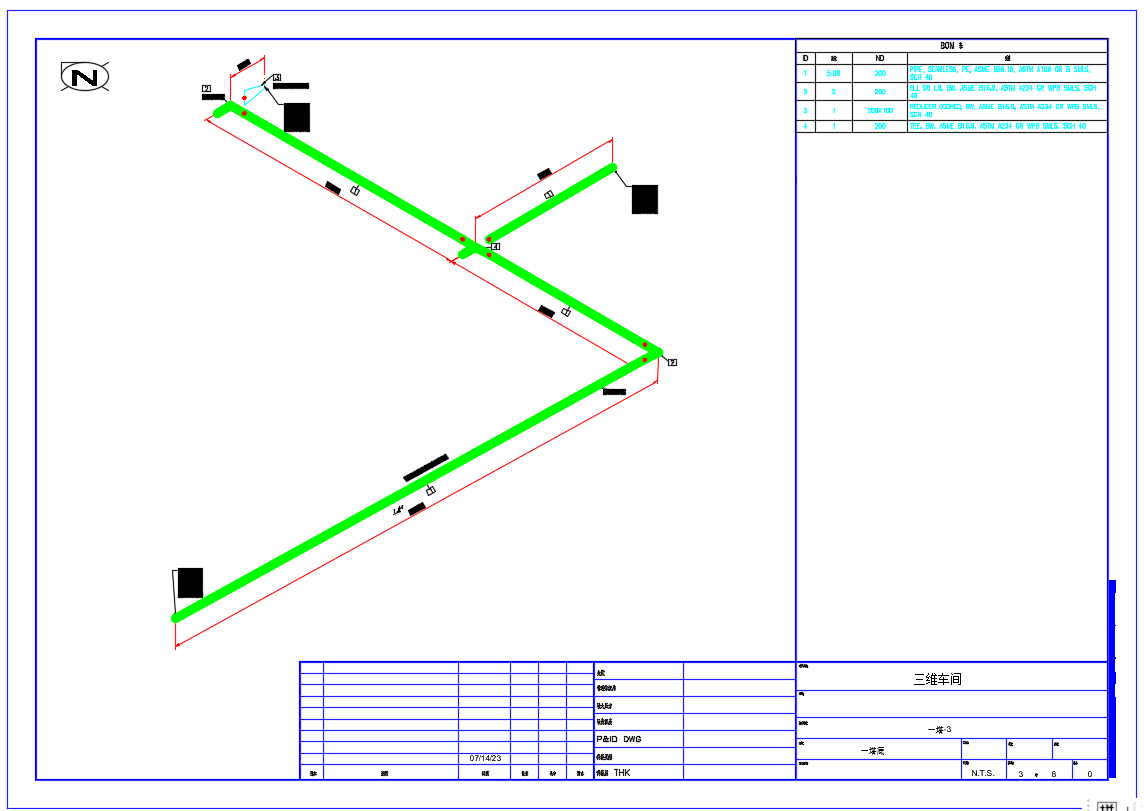

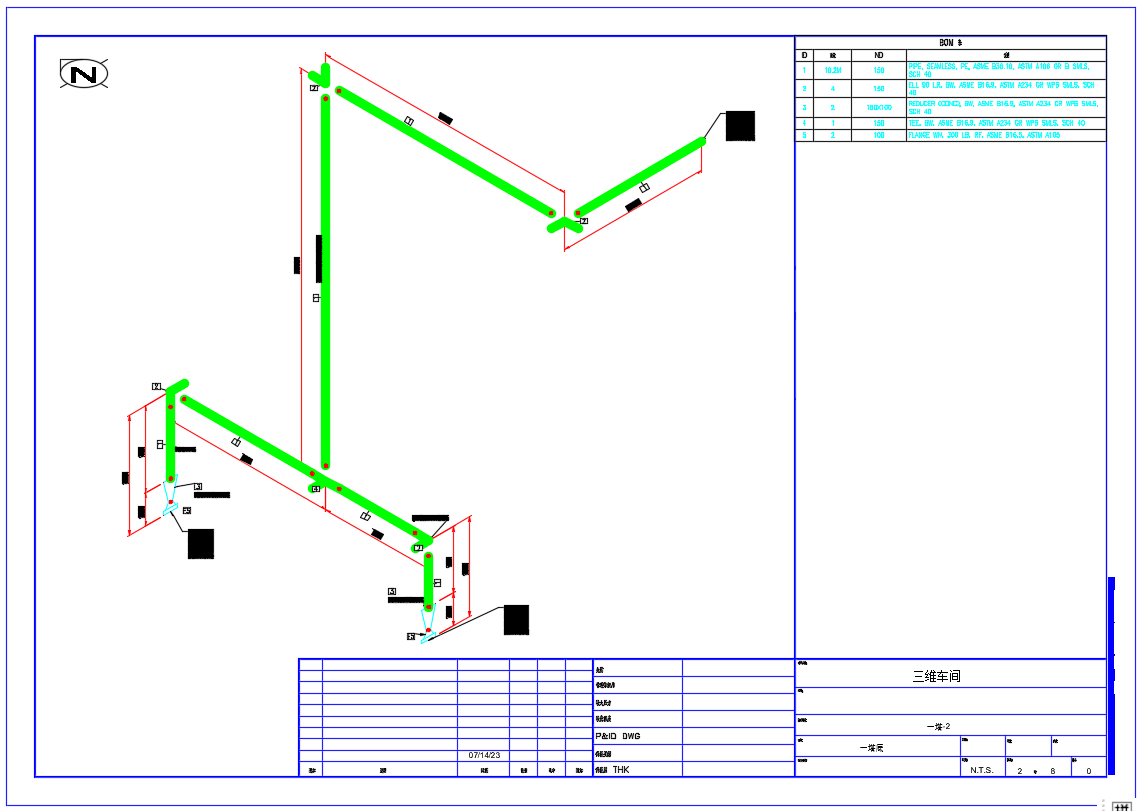

416	图32.png	65.64K
417	图33.png	63.76K

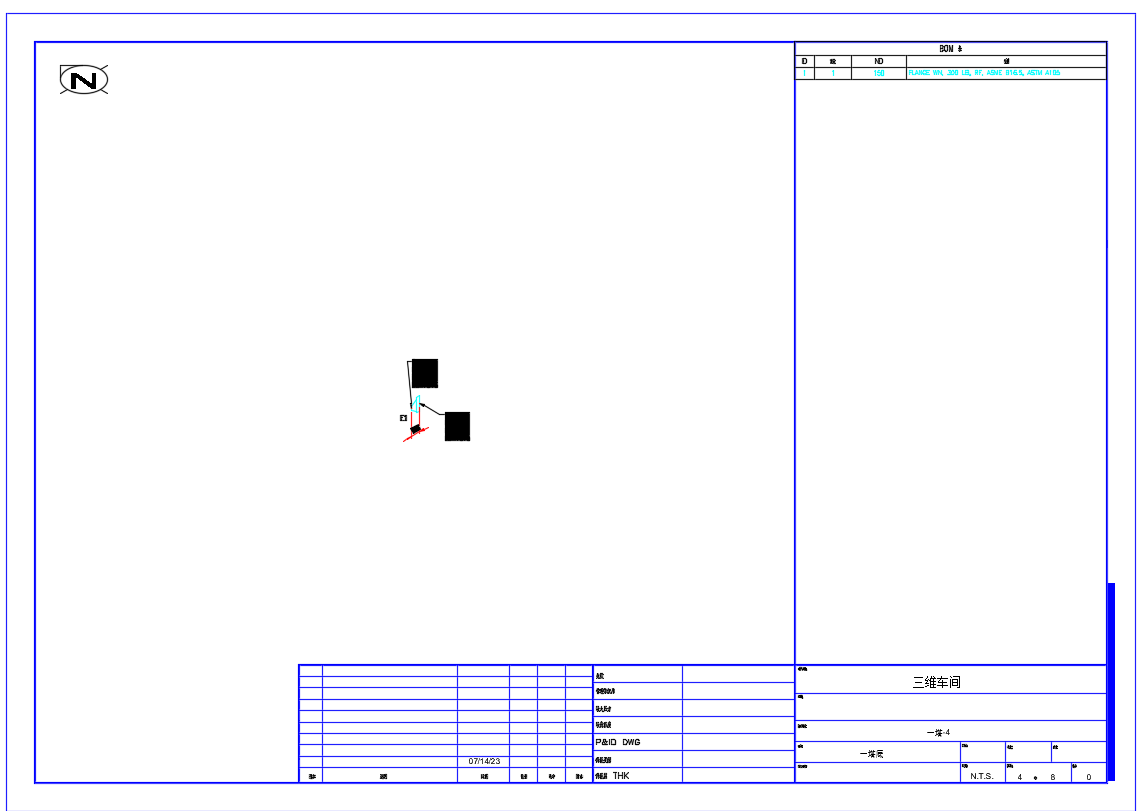

418	图34.png	30.50K

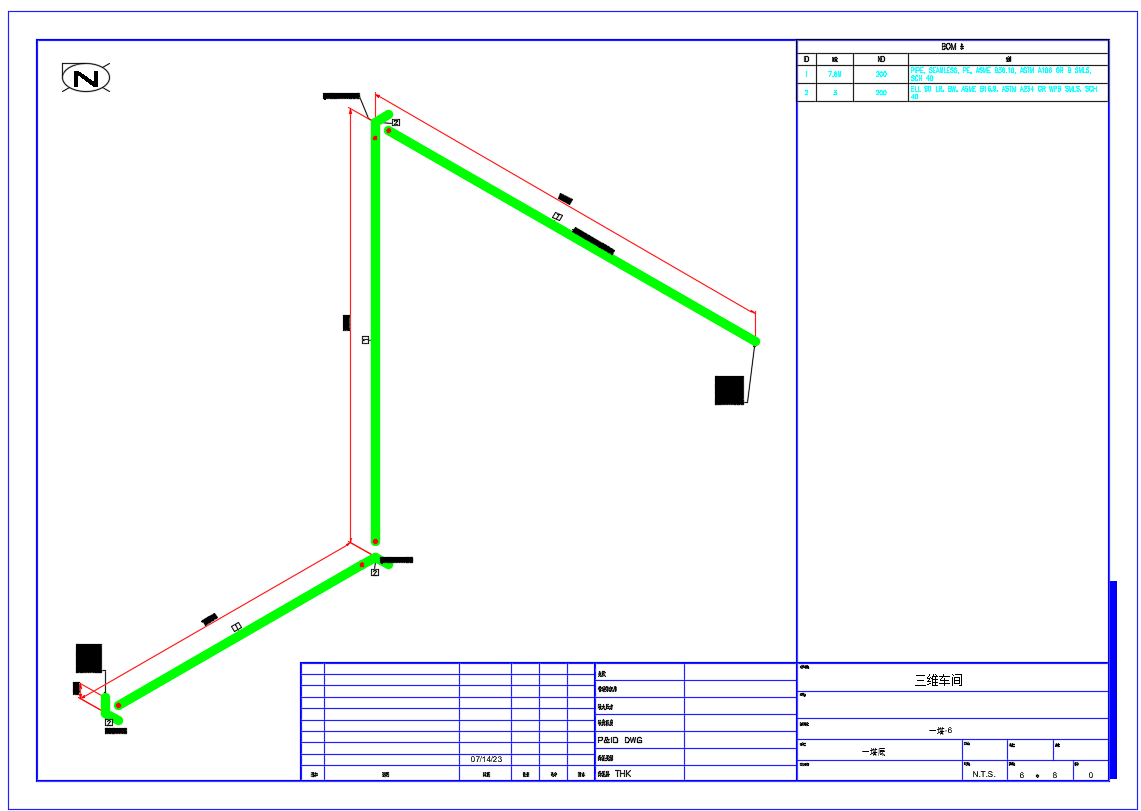

419	图35.png	52.21K

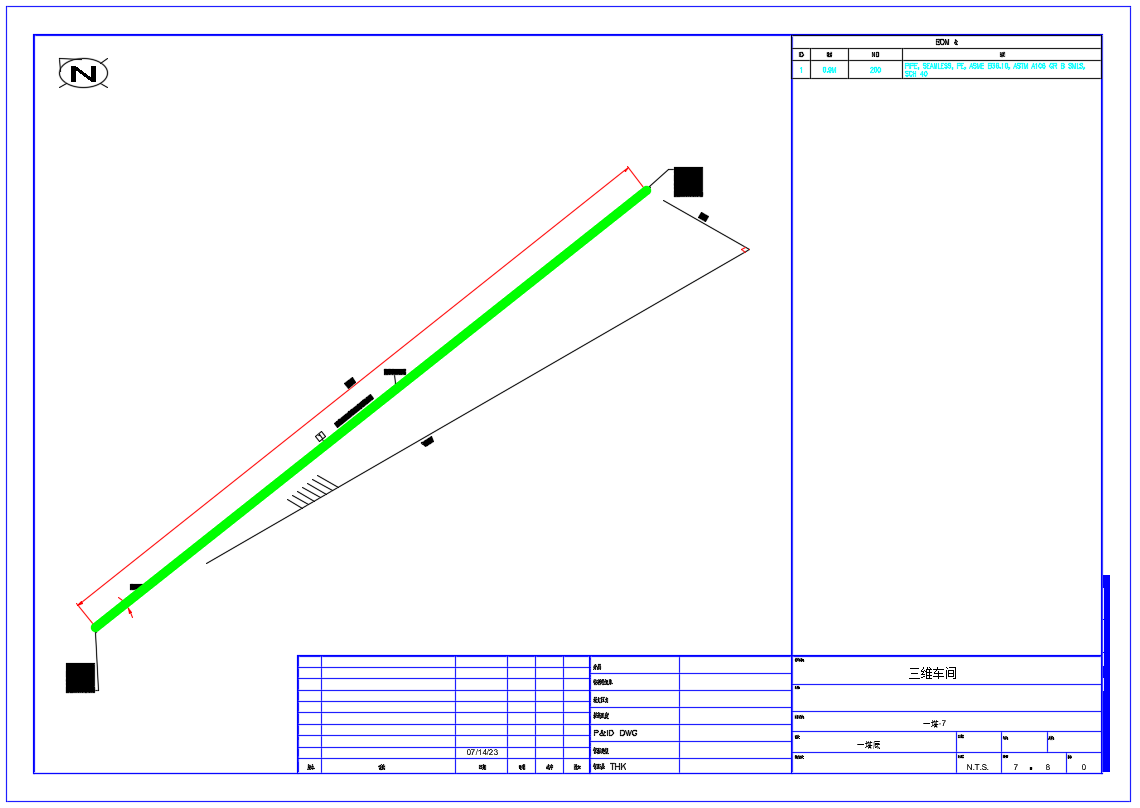

420	图36.png	54.45K
421	图37.png	53.07K

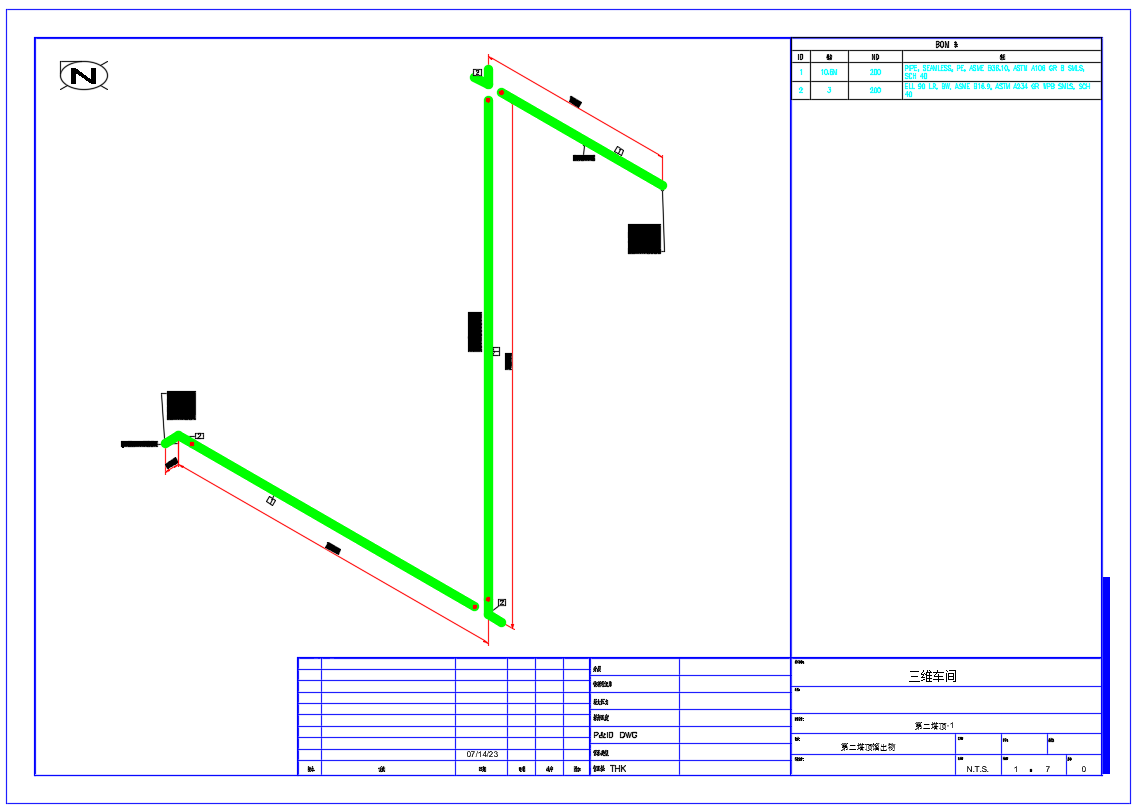

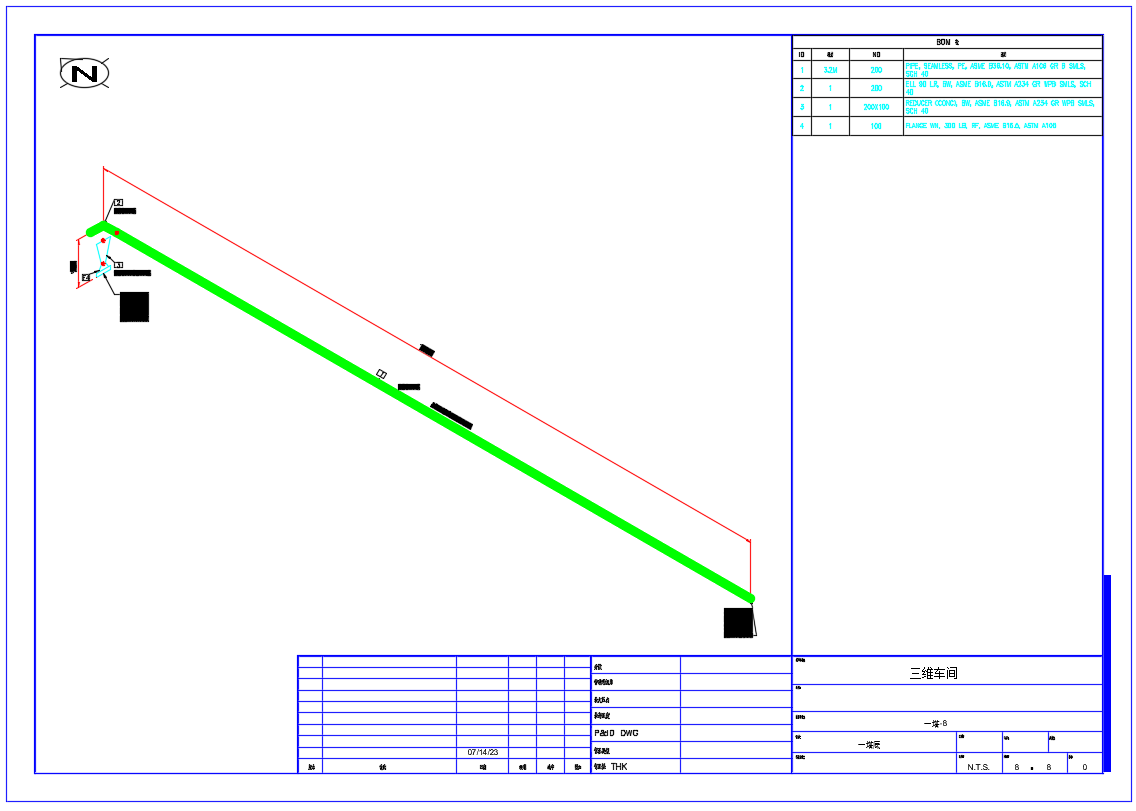

422	图38.png	49.90K

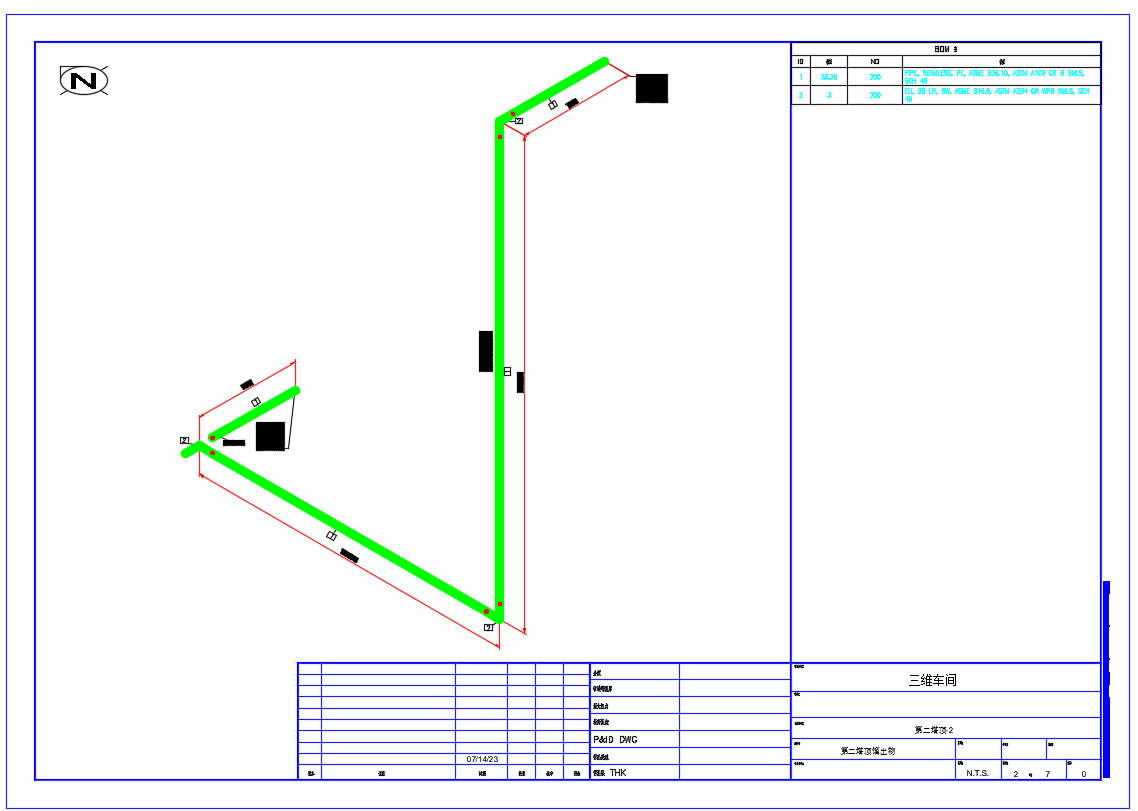

423	图39.png	48.32K

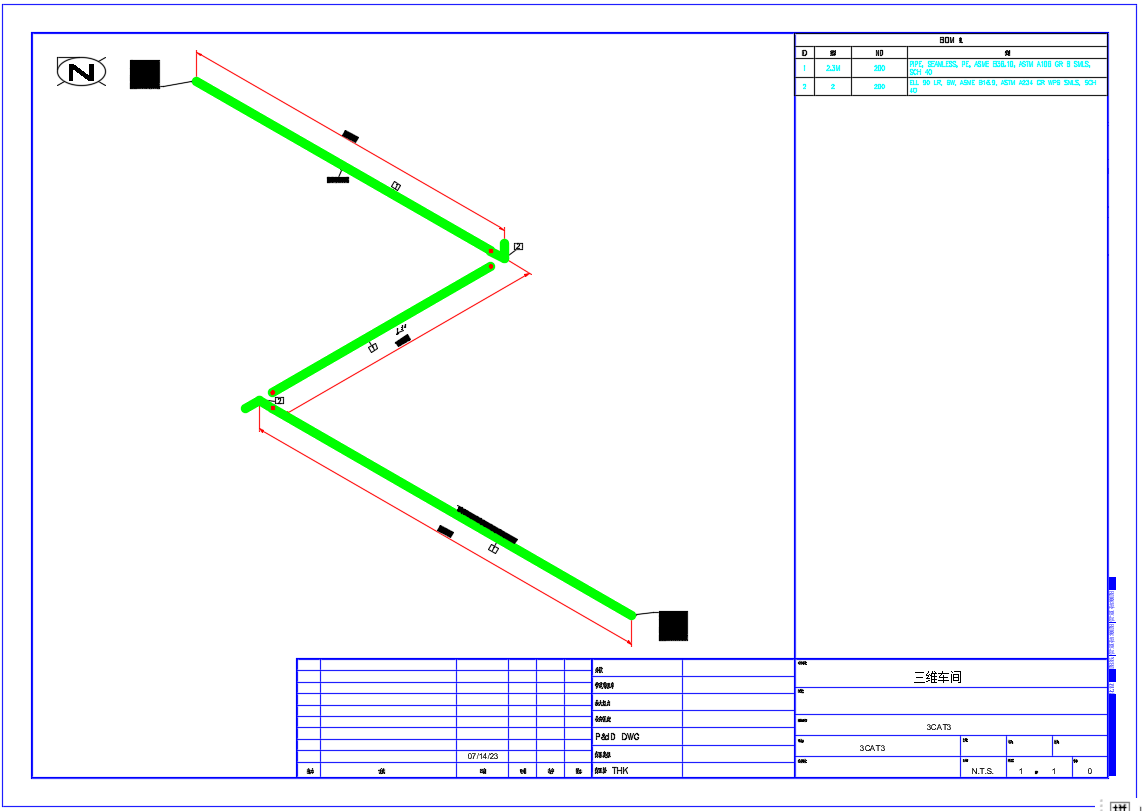

424	图4.png	53.62K

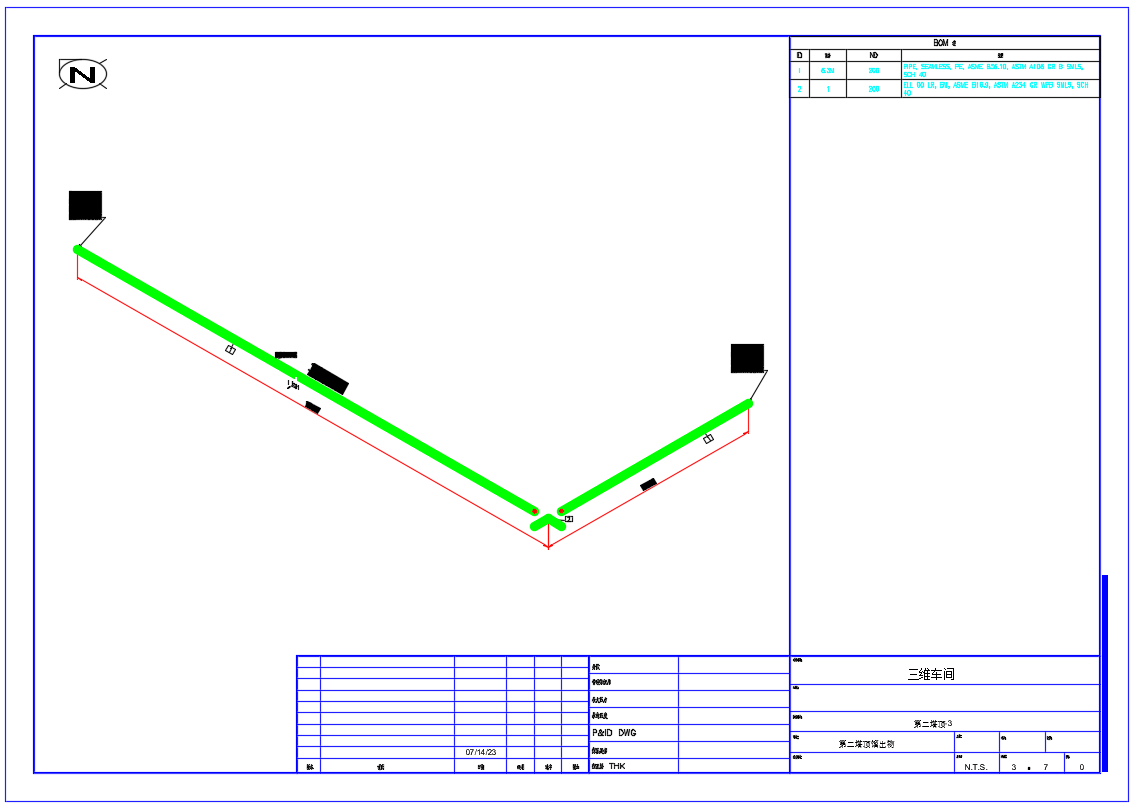

425	图40.png	48.32K

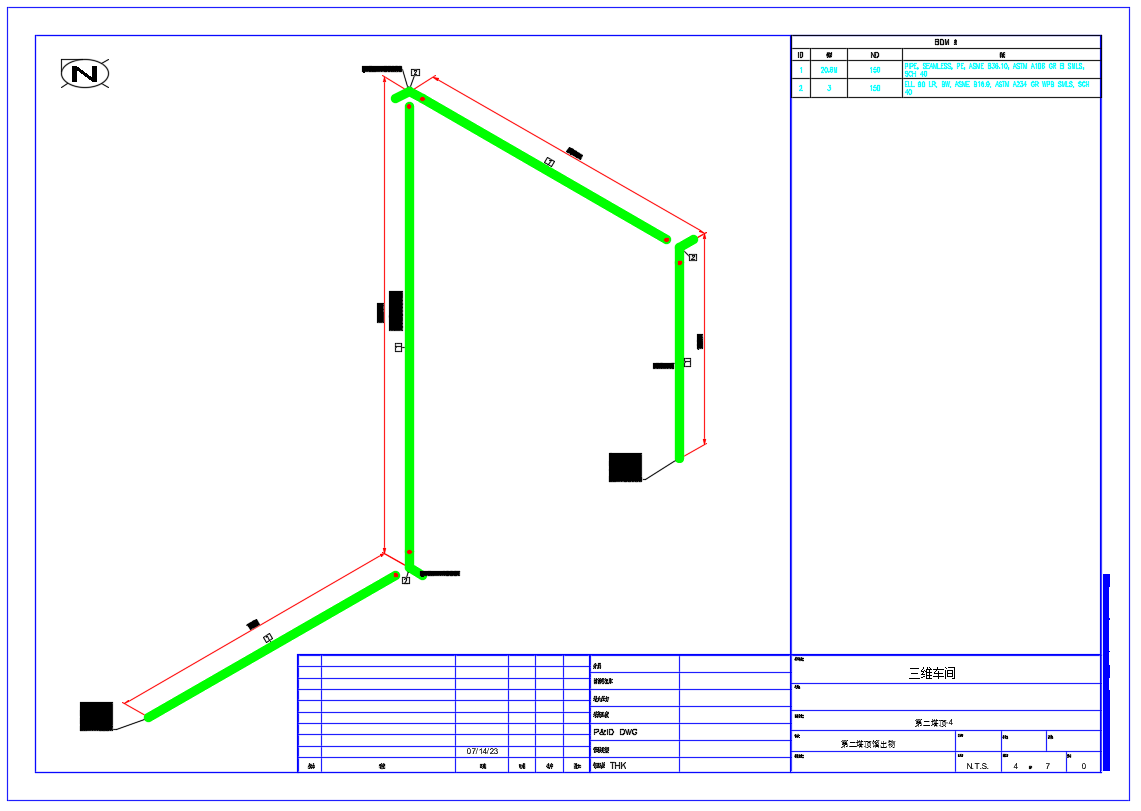

426	图41.png	52.31K
427	图42.png	50.43K

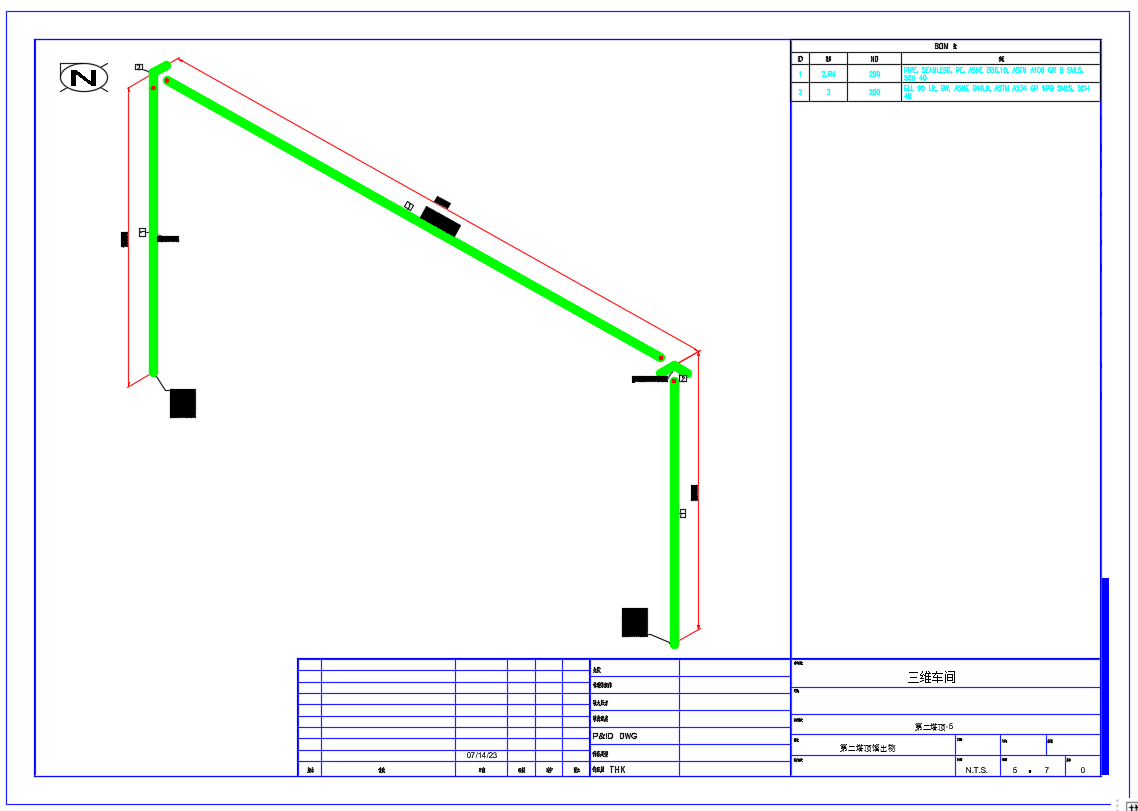

428	图43.png	52.95K

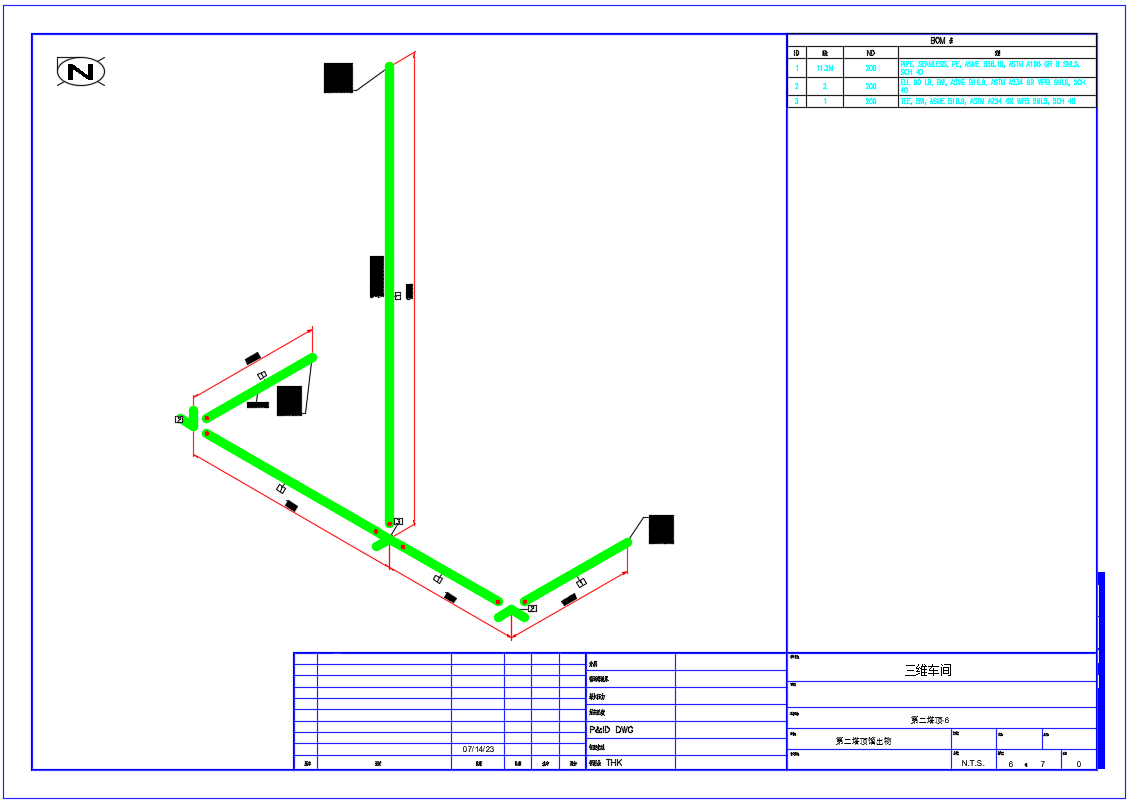

429	图44.png	52.82K

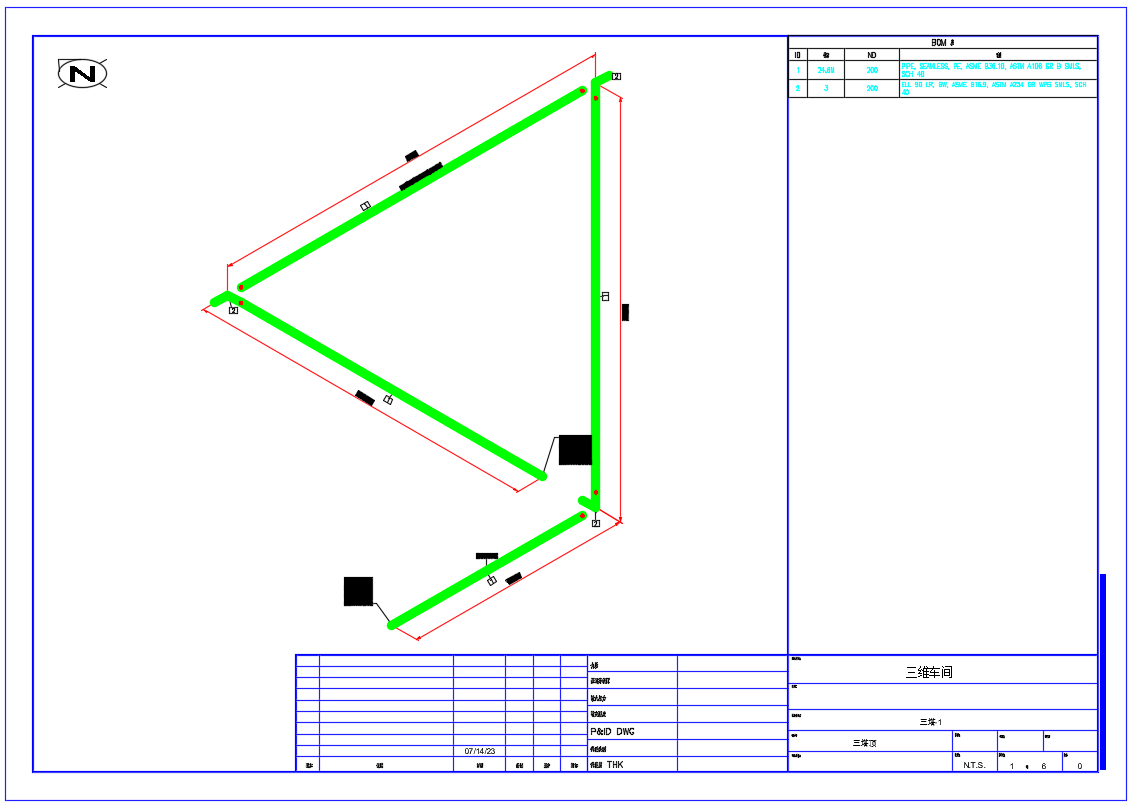

430	图45.png	55.28K

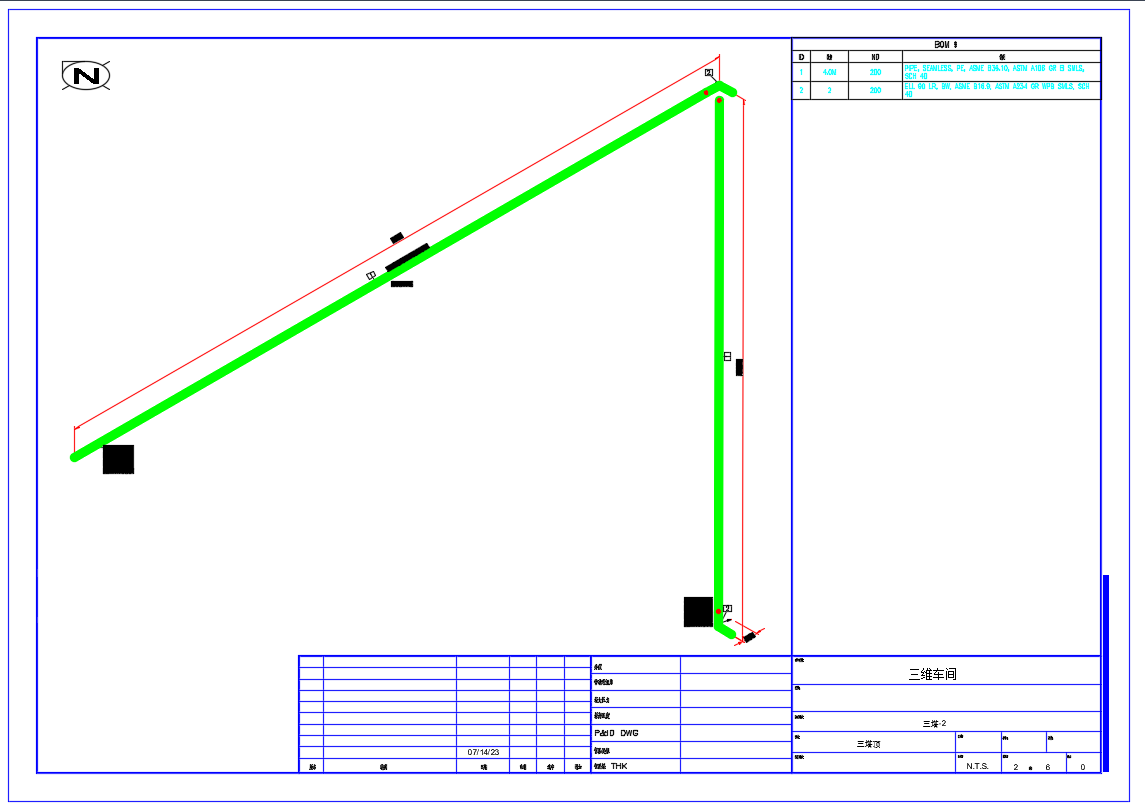

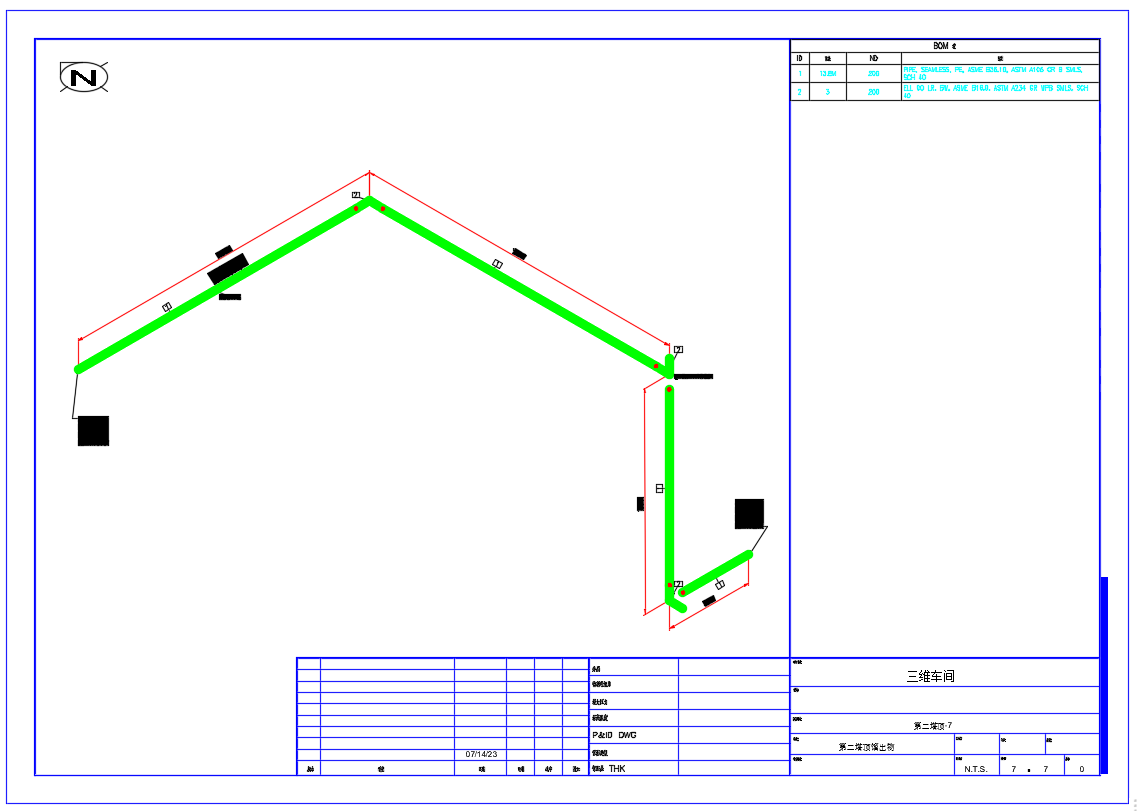

431	图46.png	52.78K

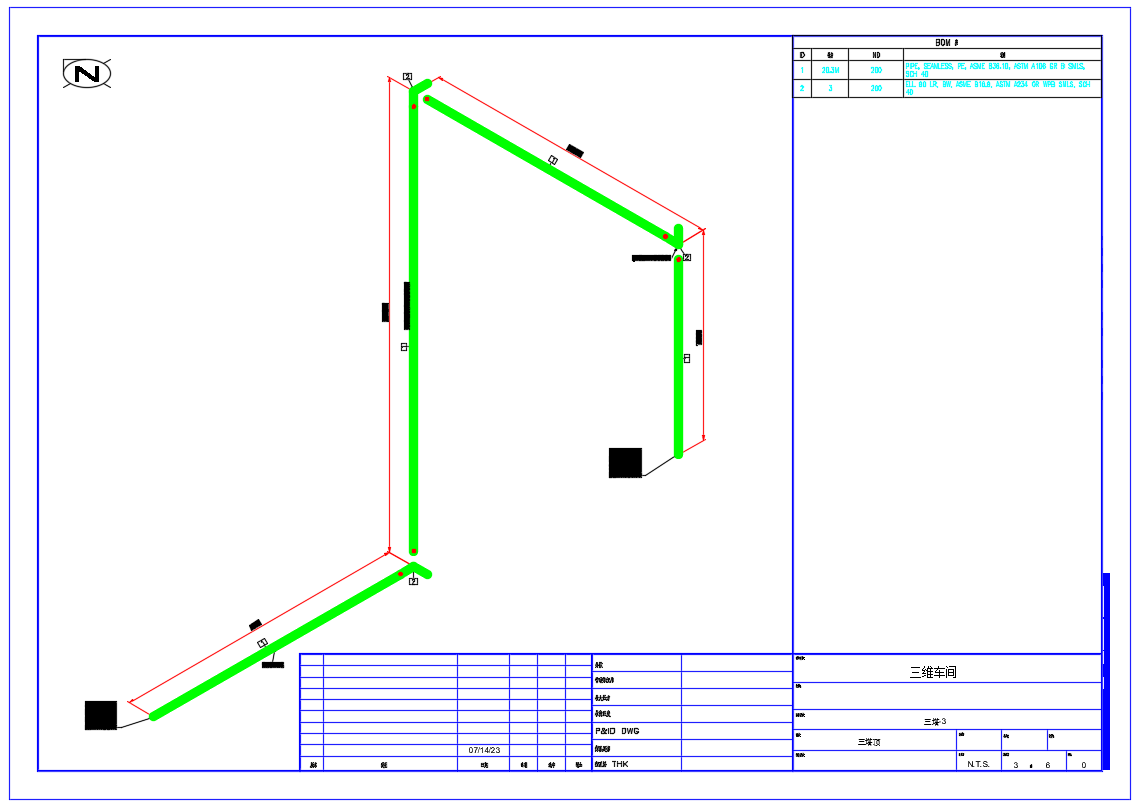

432	图47.png	51.39K

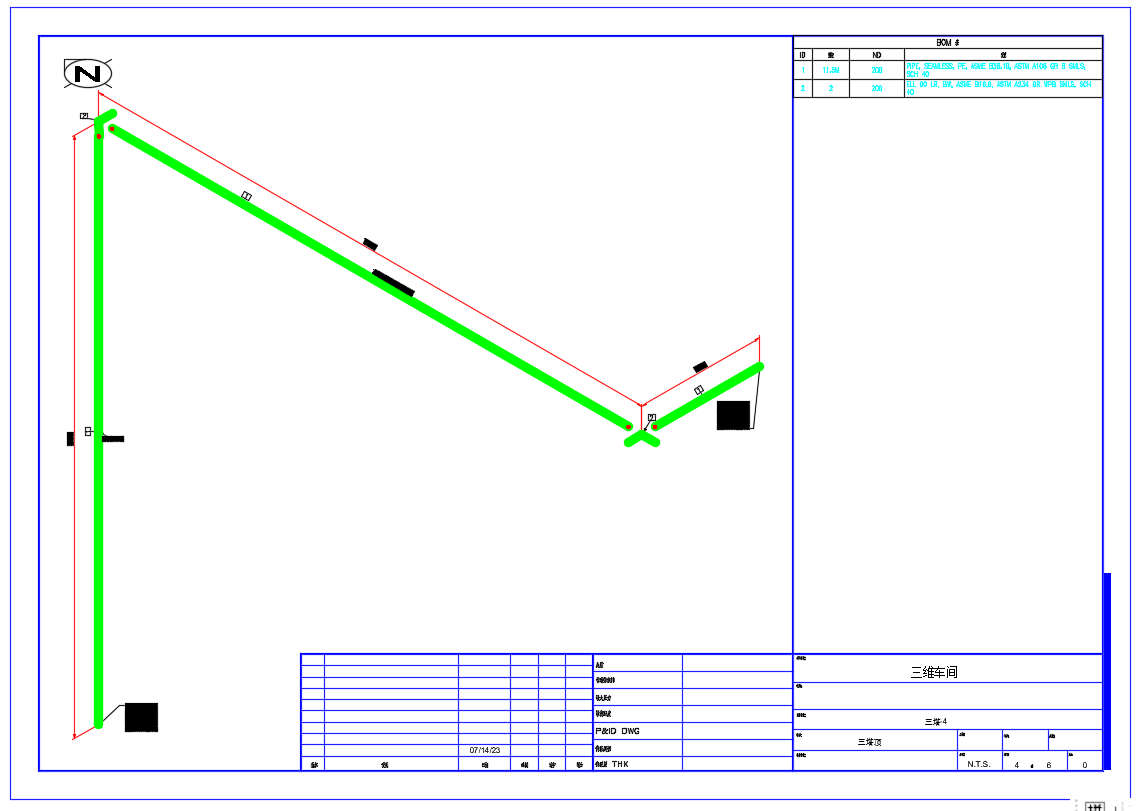

433	图48.png	53.47K

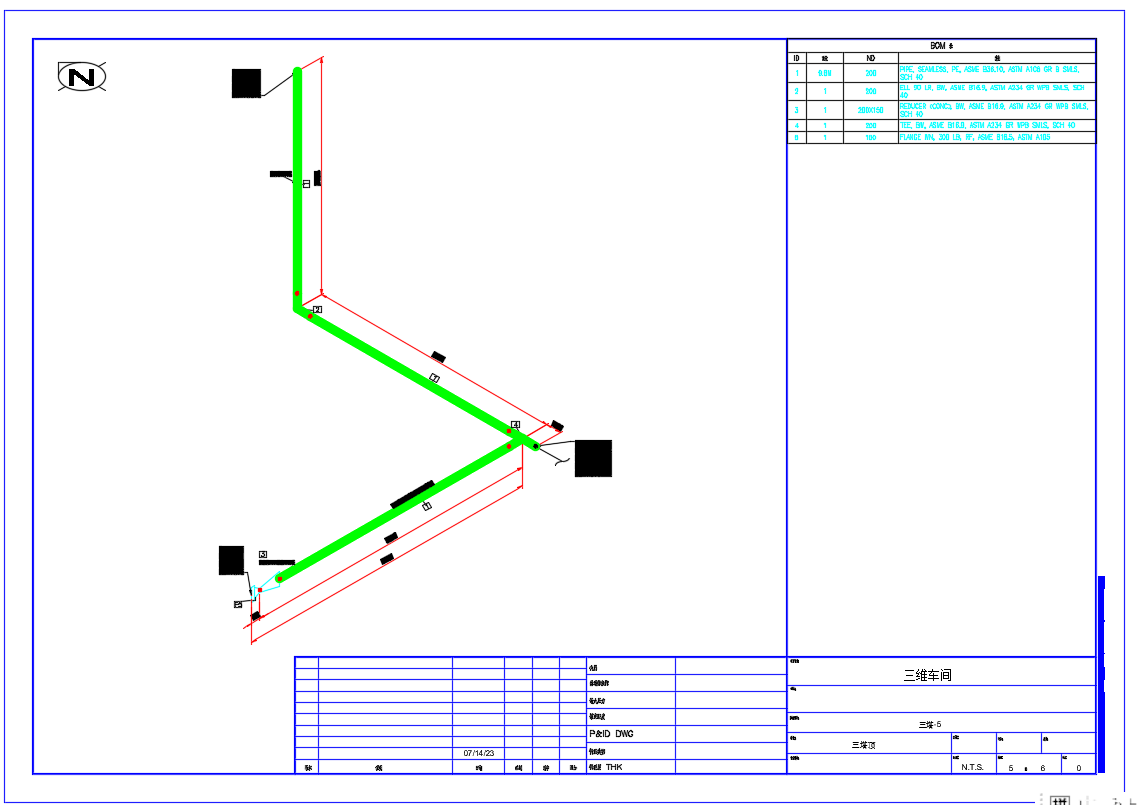

434	图49.png	59.61K

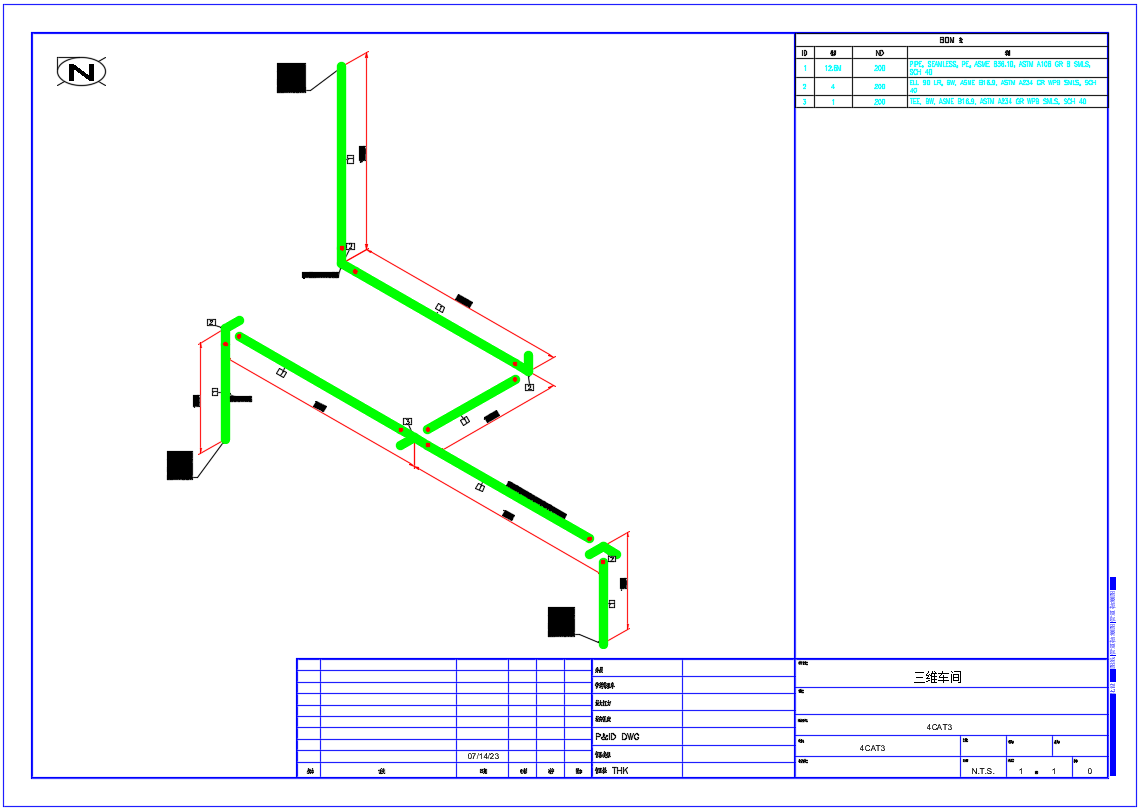

435	图5.png	57.67K

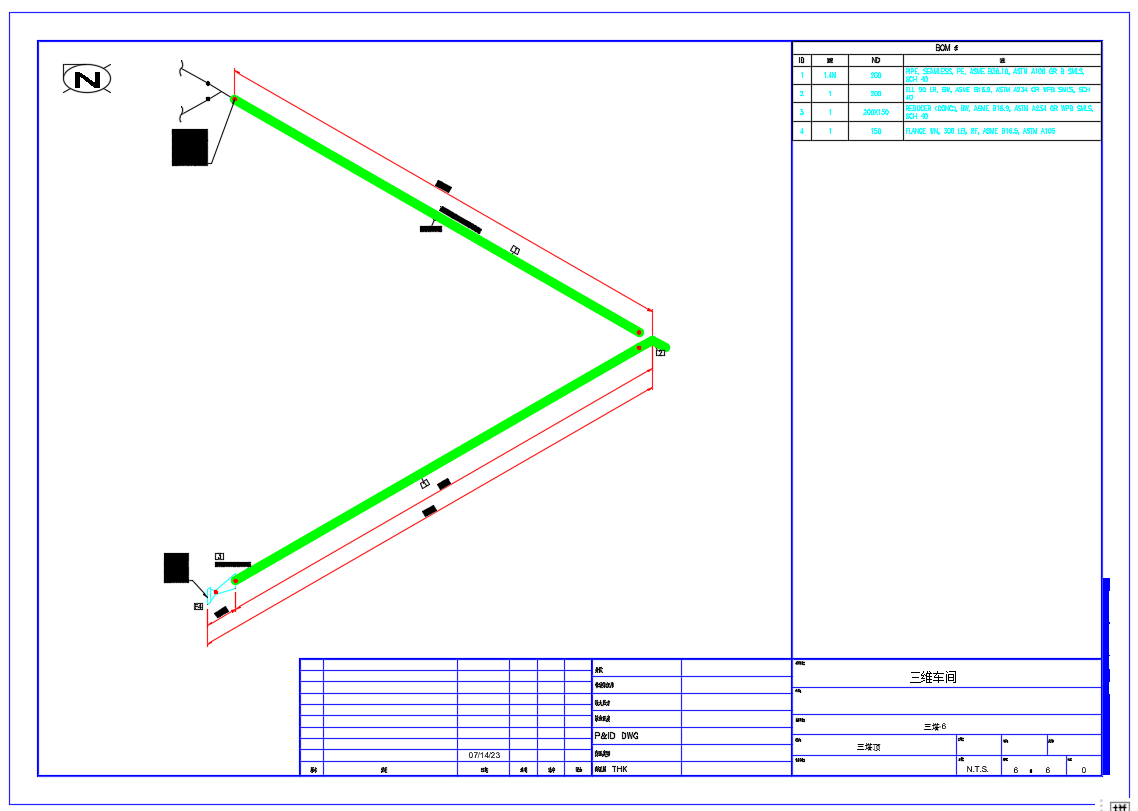

436	图50.png	63.15K

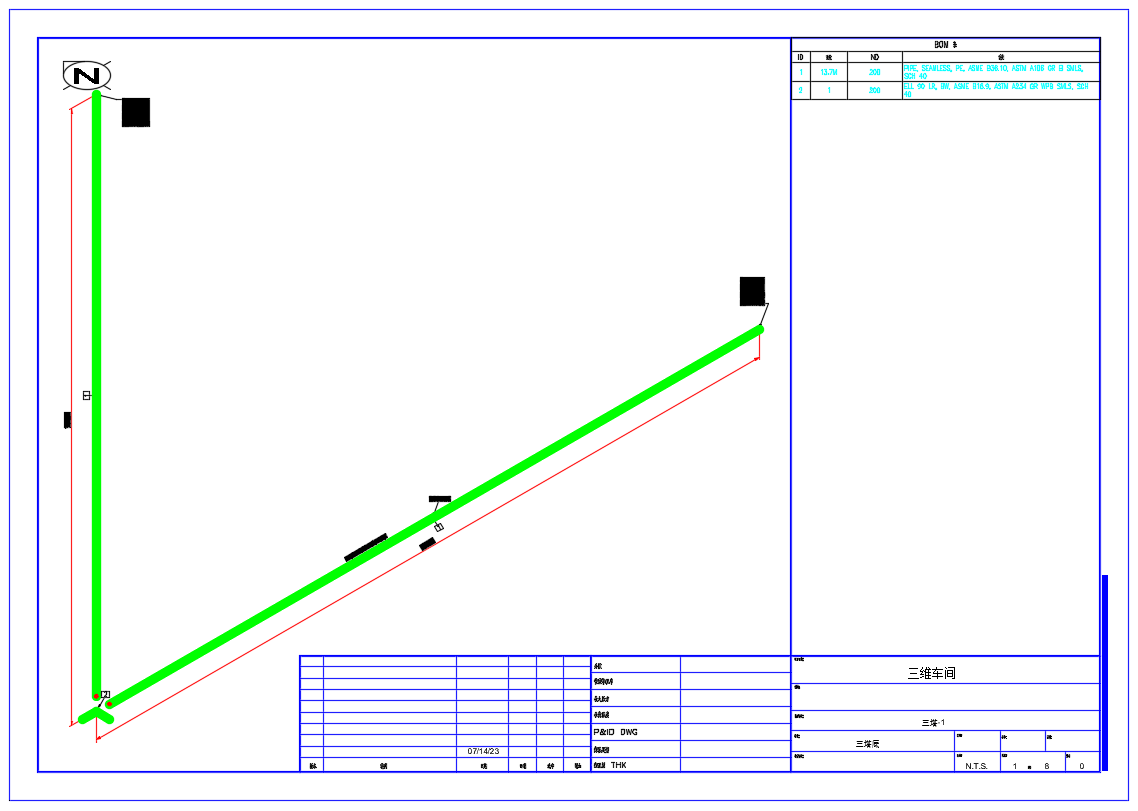

437	图51.png	51.15K

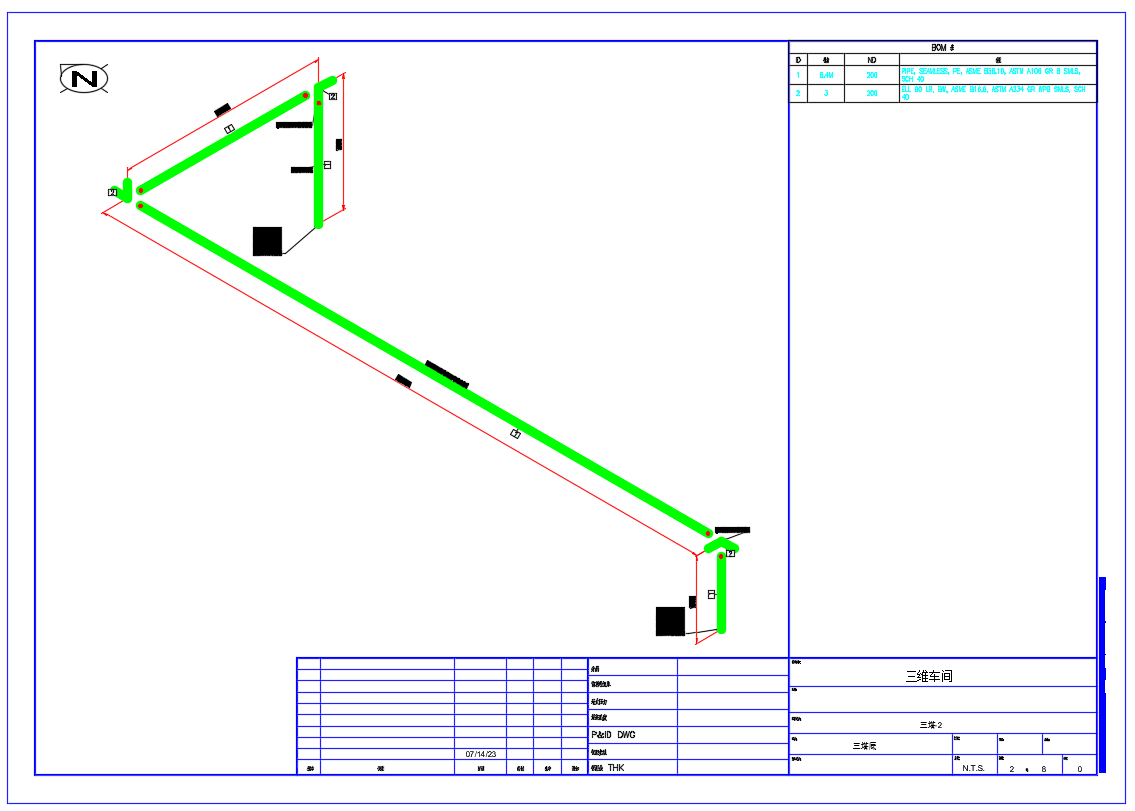

438	图52.png	53.82K

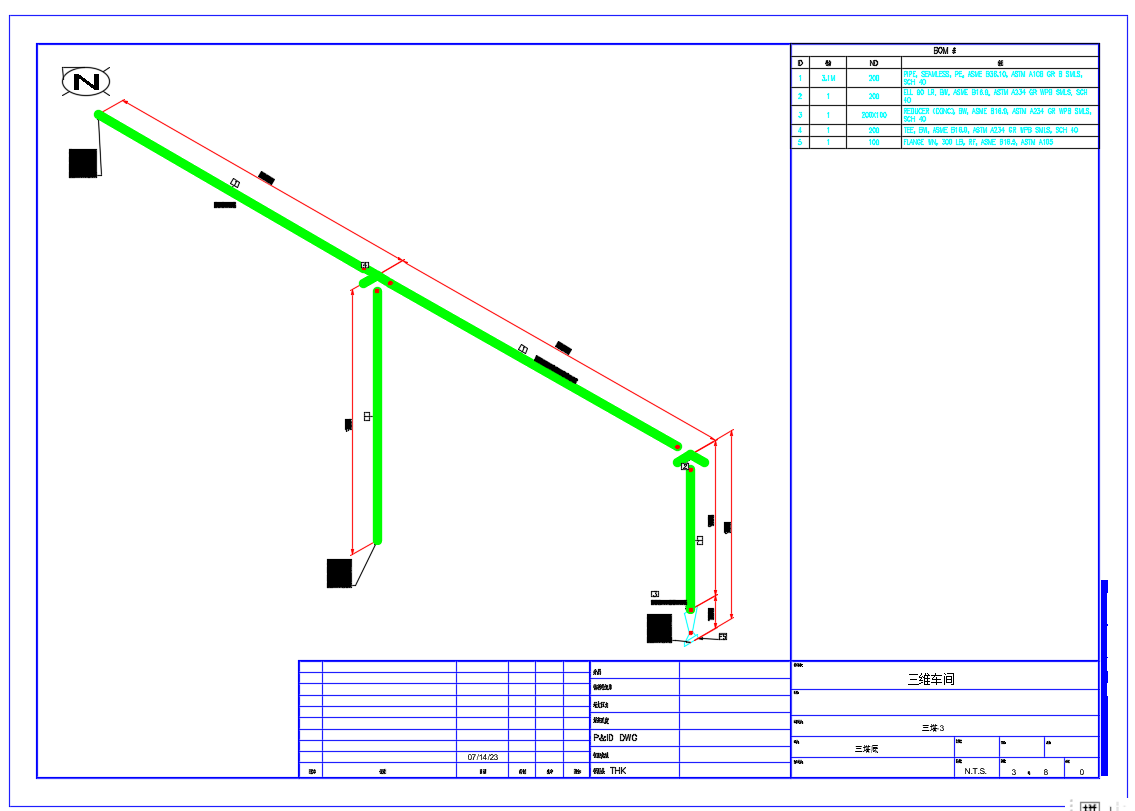

439	图53.png	61.06K

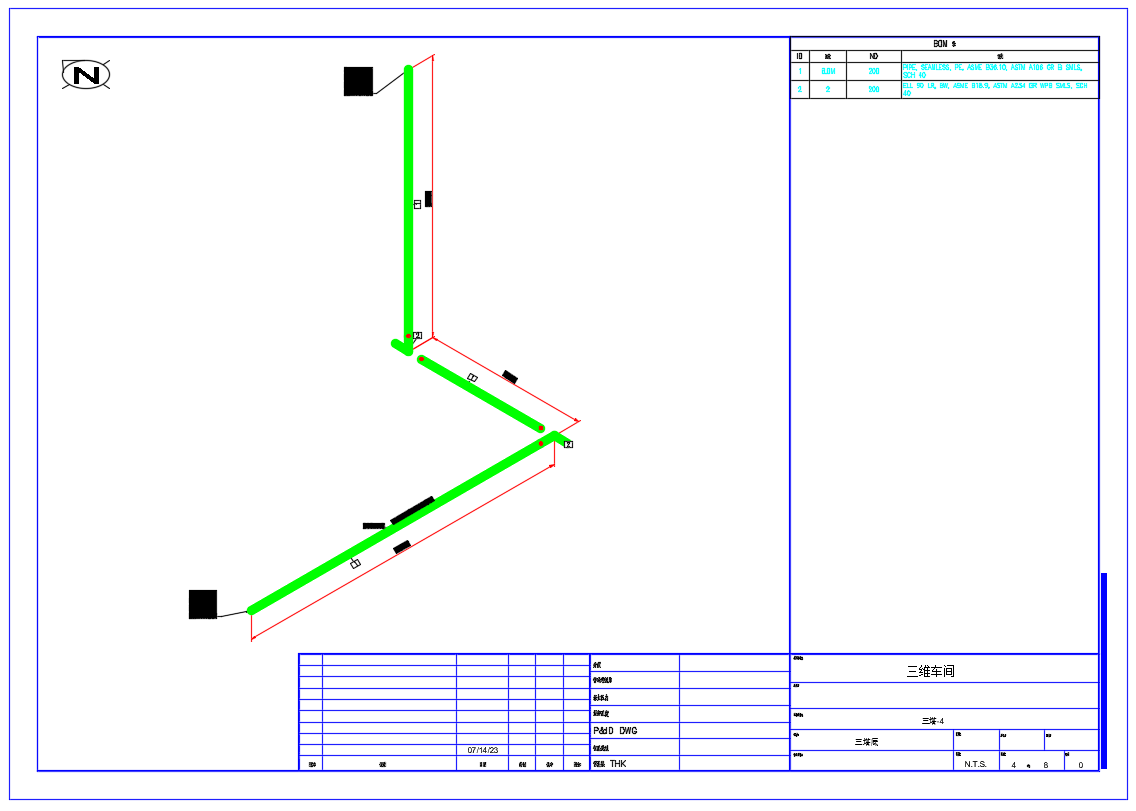

440	图54.png	45.84K

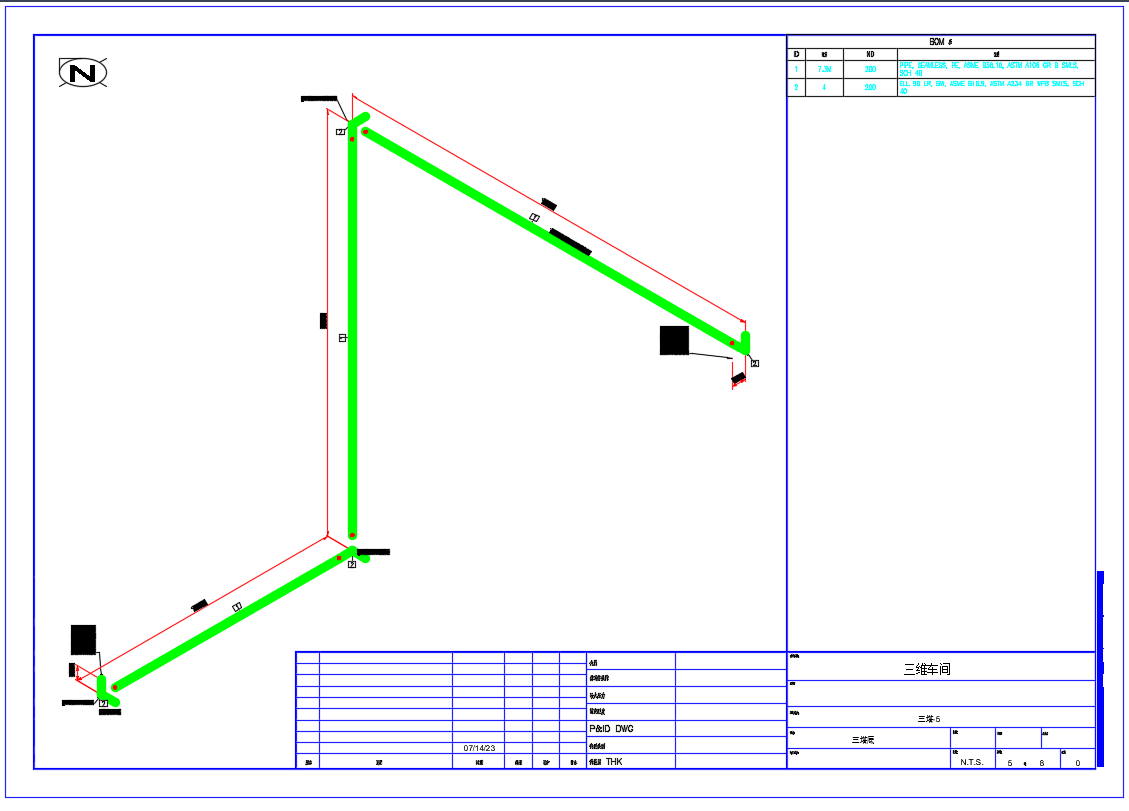

441	图55.png	52.32K

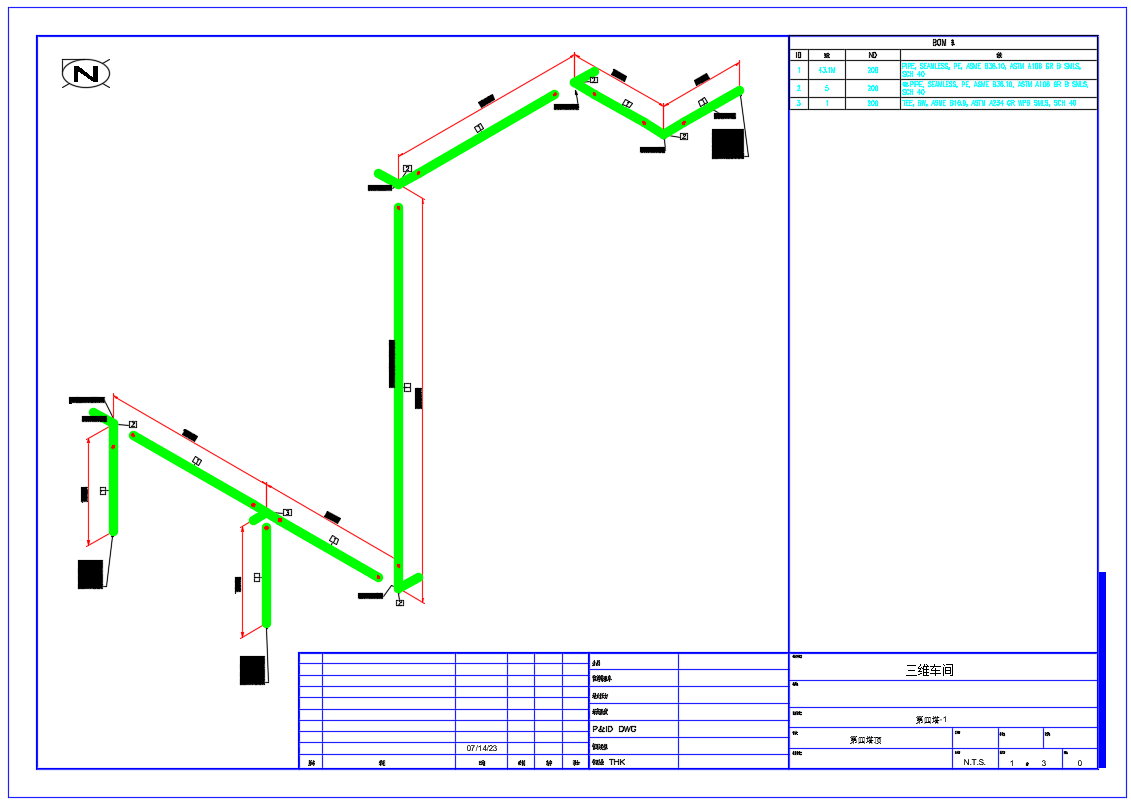

442	图56.png	60.84K

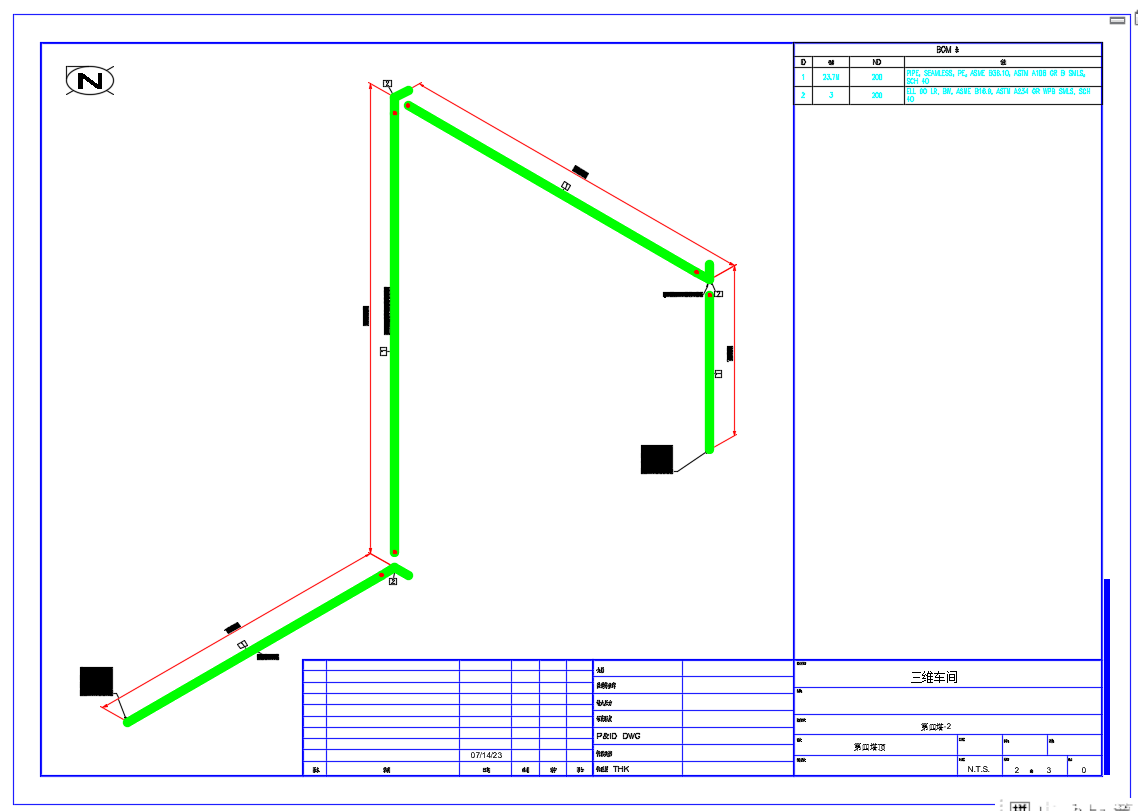

443	图57.png	54.33K

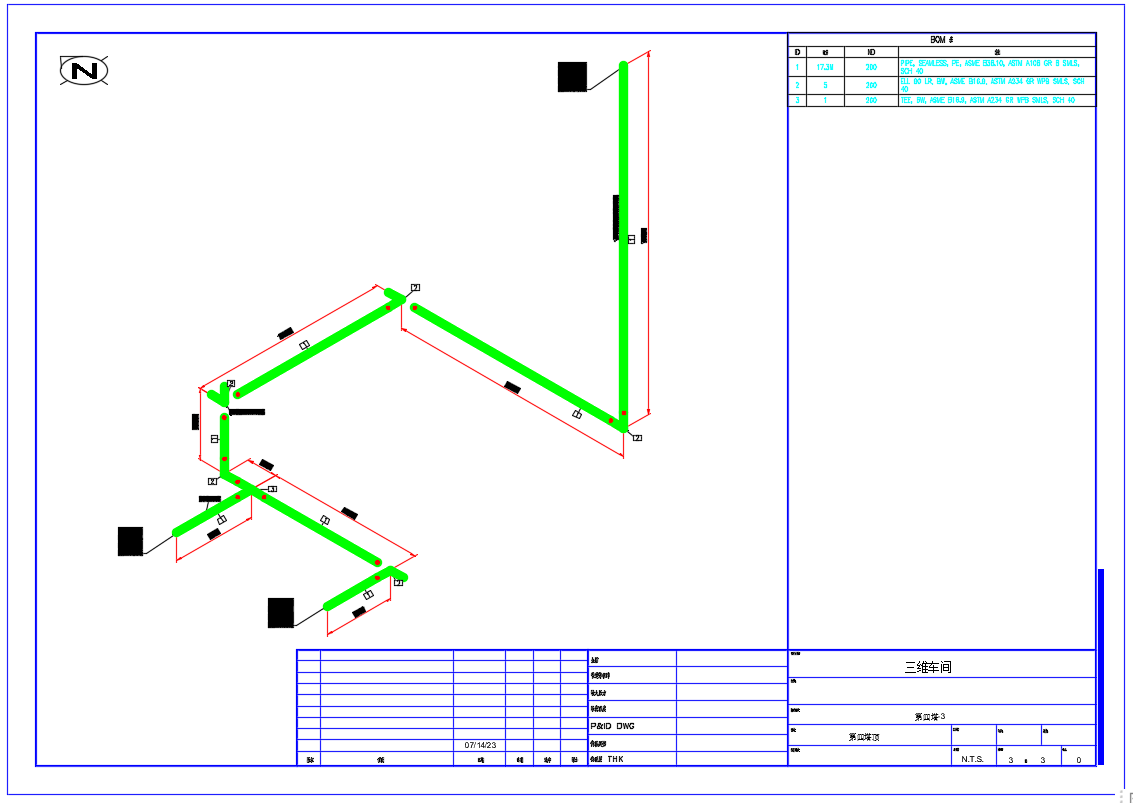

444	图58.png	57.98K

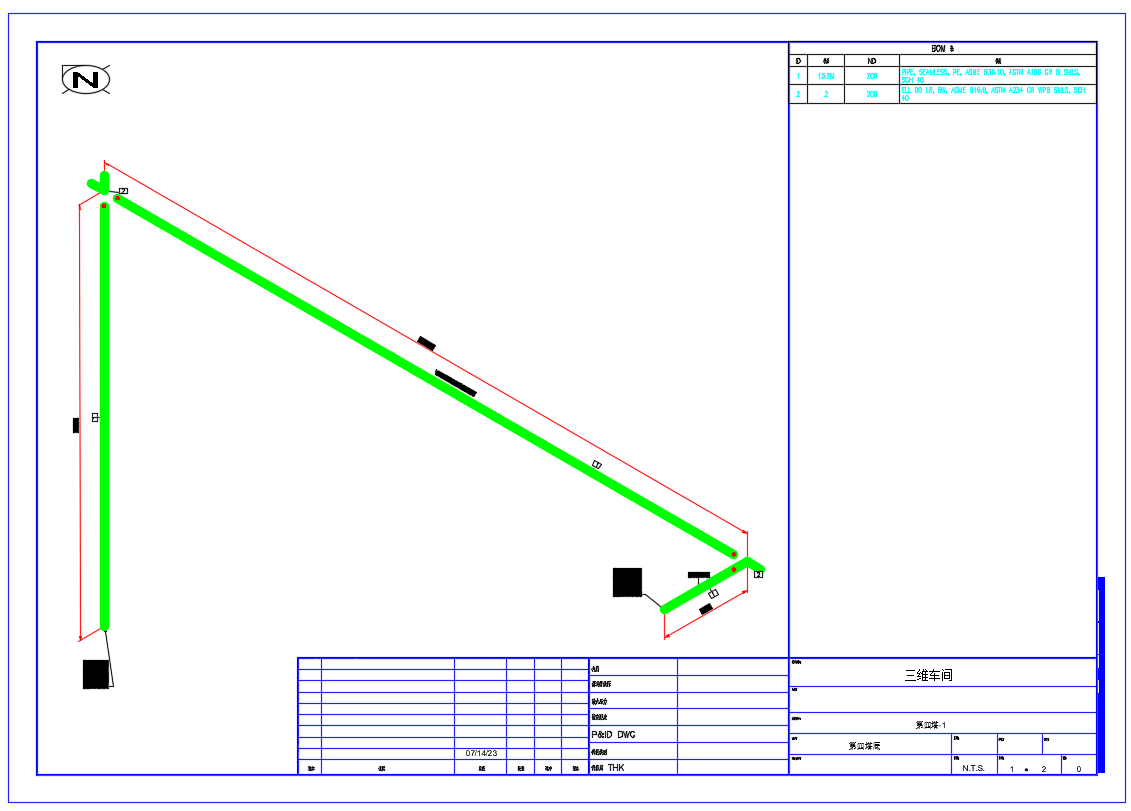

445	图59.png	53.58K

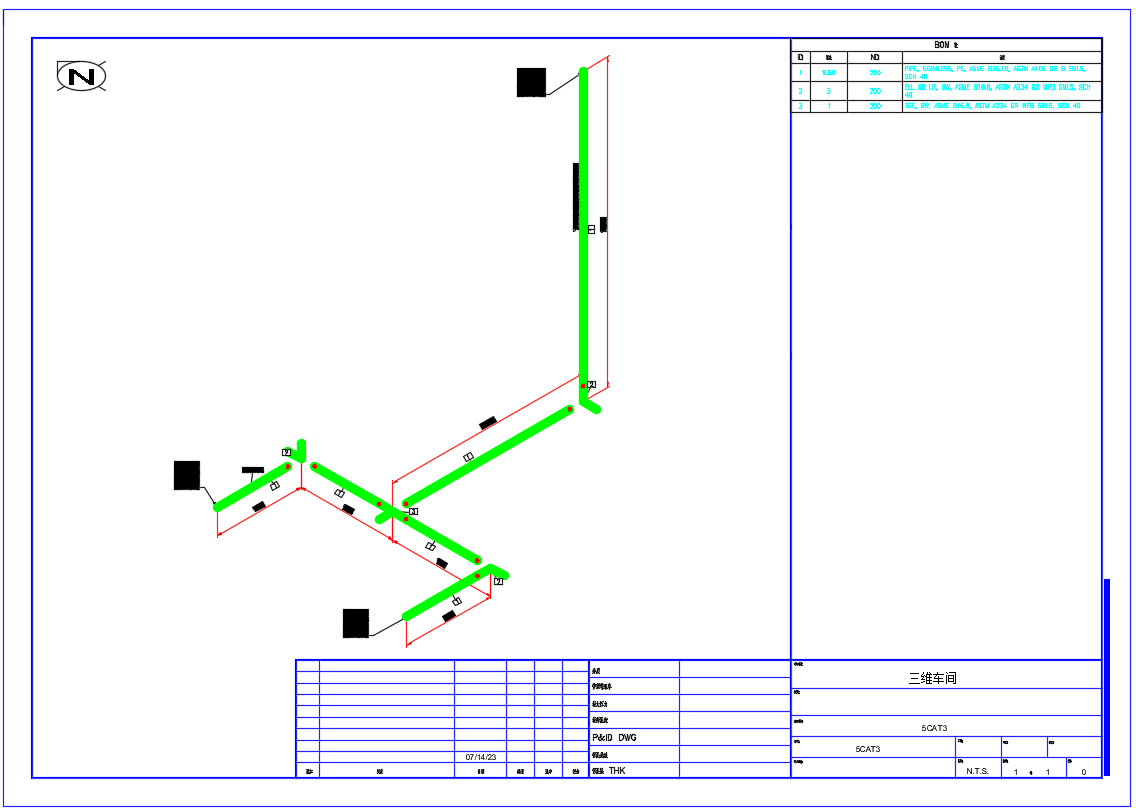

446	图6.png	52.35K

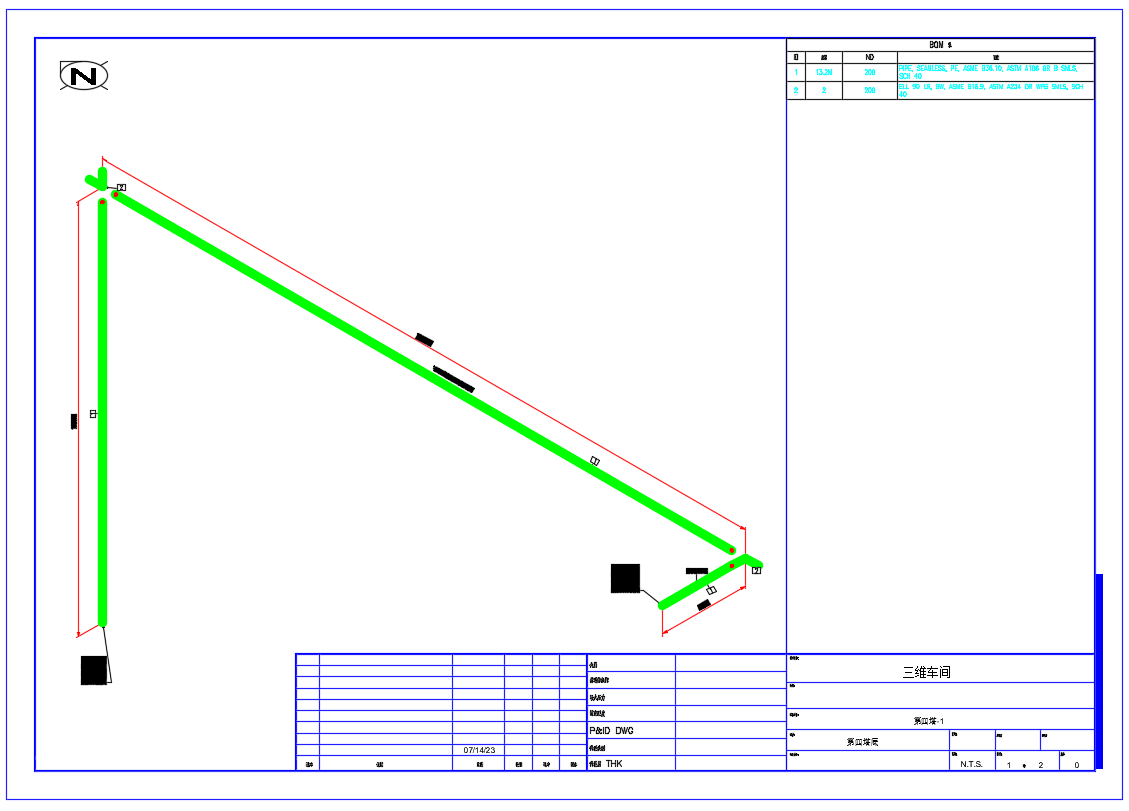

447	图60.png	50.35K

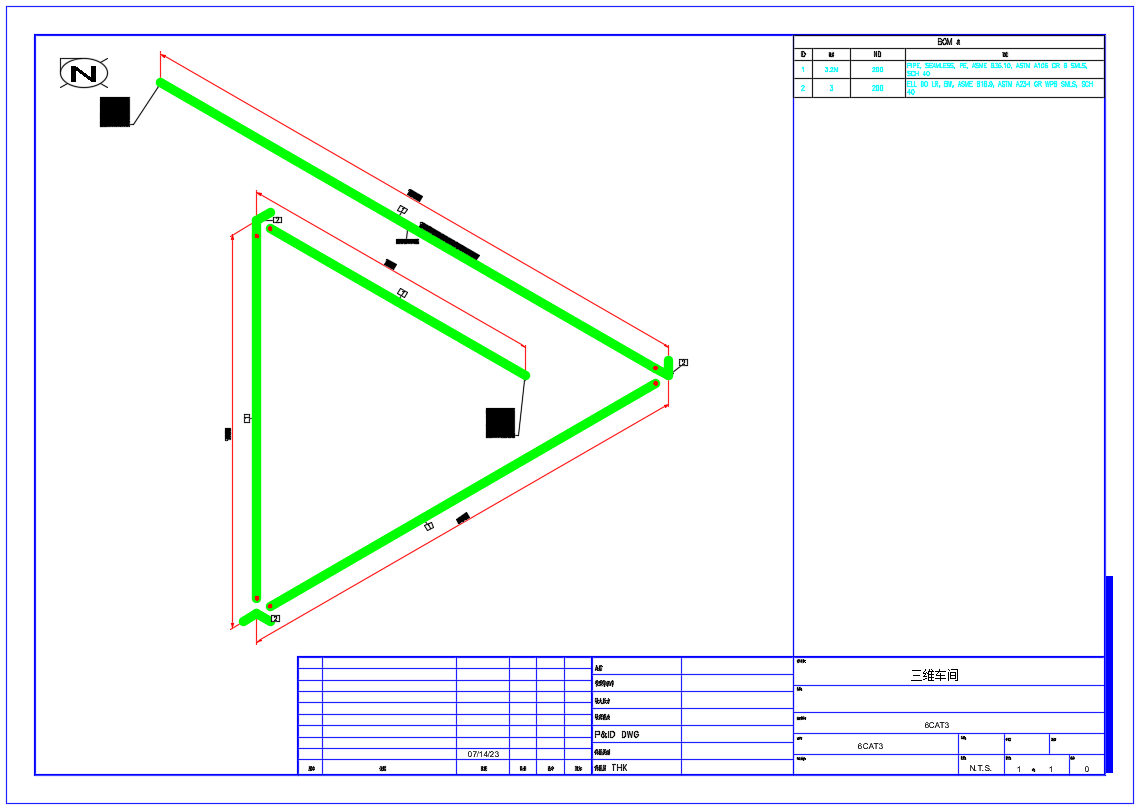

448	图7.png	60.42K

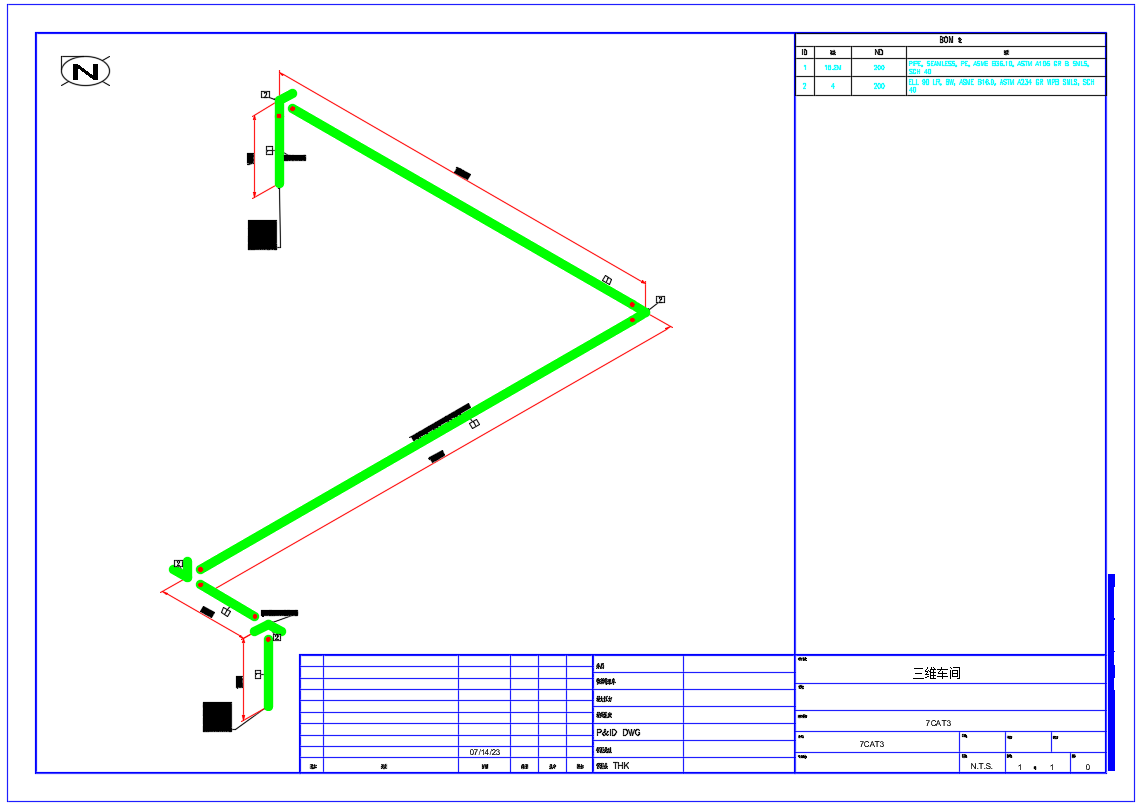

449	图8.png	57.31K

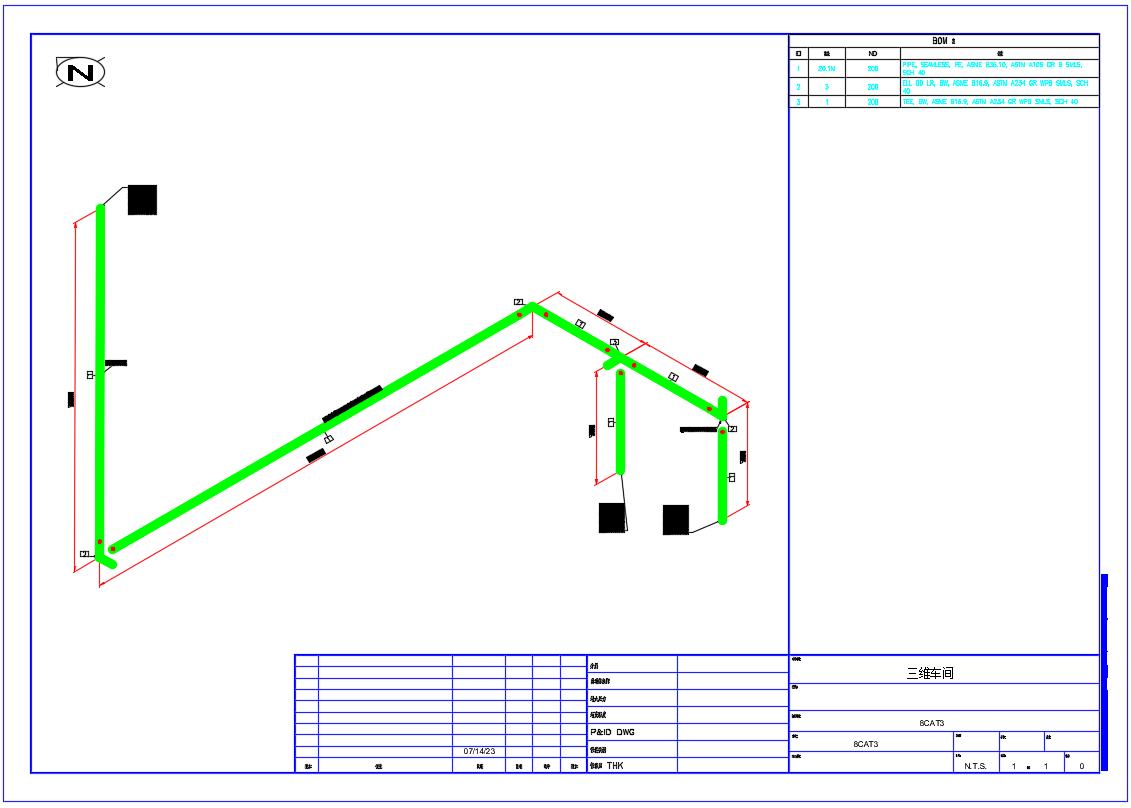

450	图9.png	55.53K

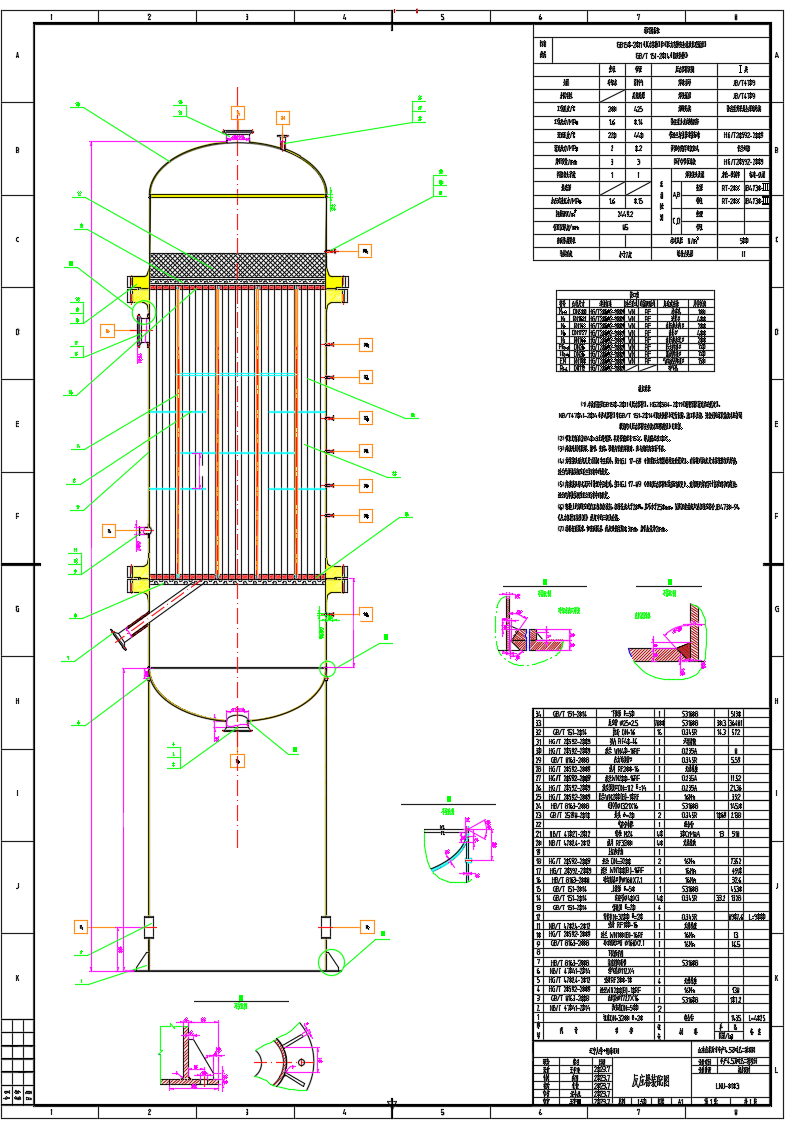

451	反应器装配图.png	235.27K

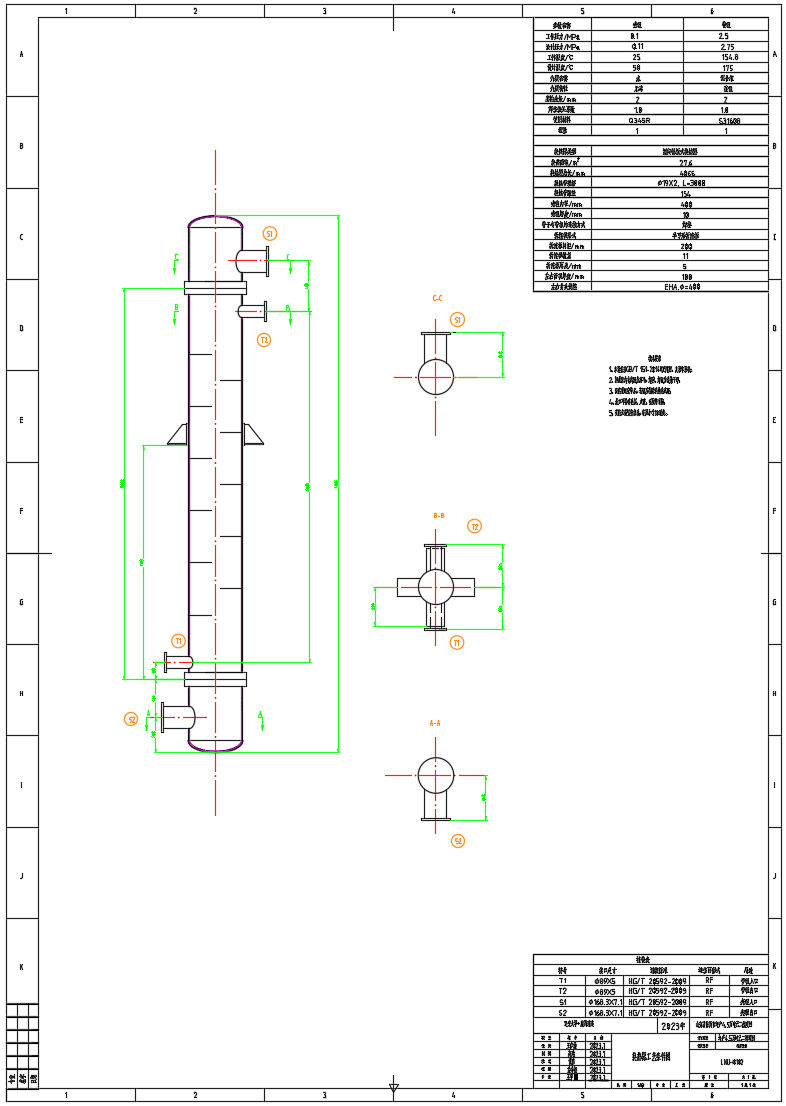

452	换热器工艺条件图.png	83.62K

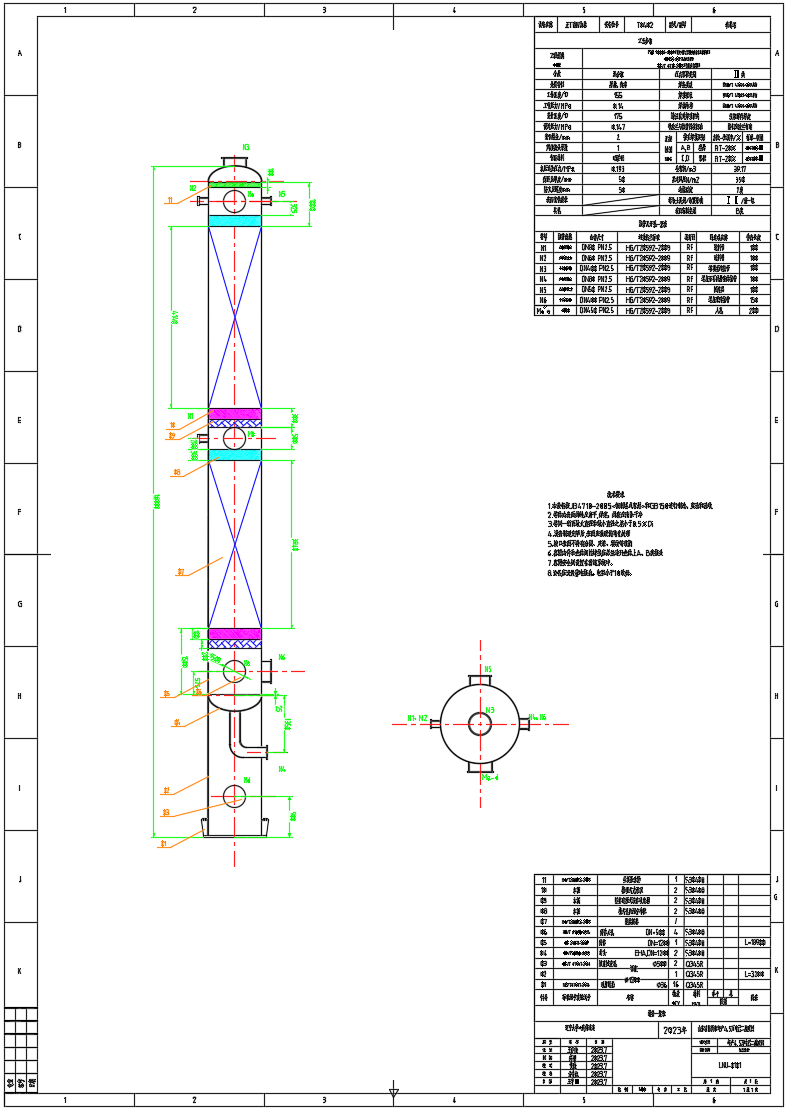

453	精制塔工艺条件图.png	138.07K

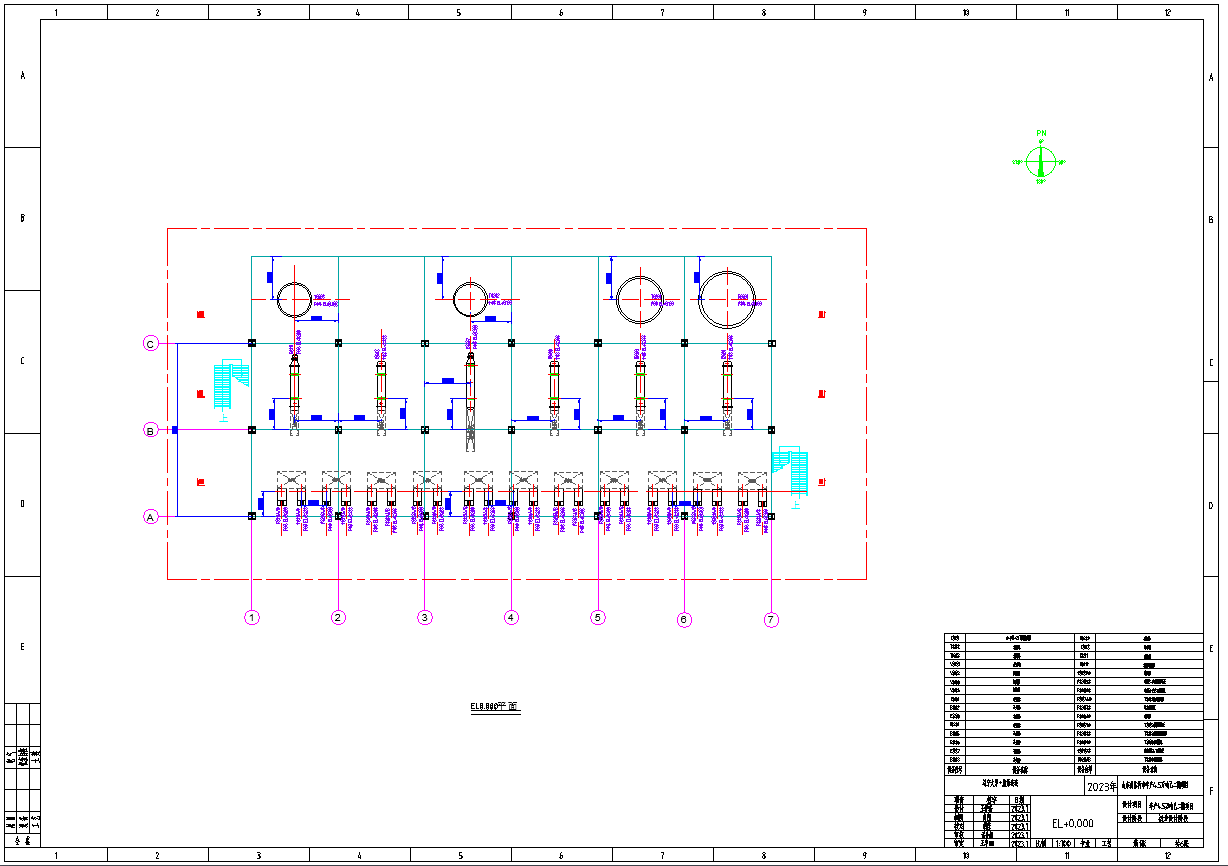

454	设备平立面布置图1.png	46.32K

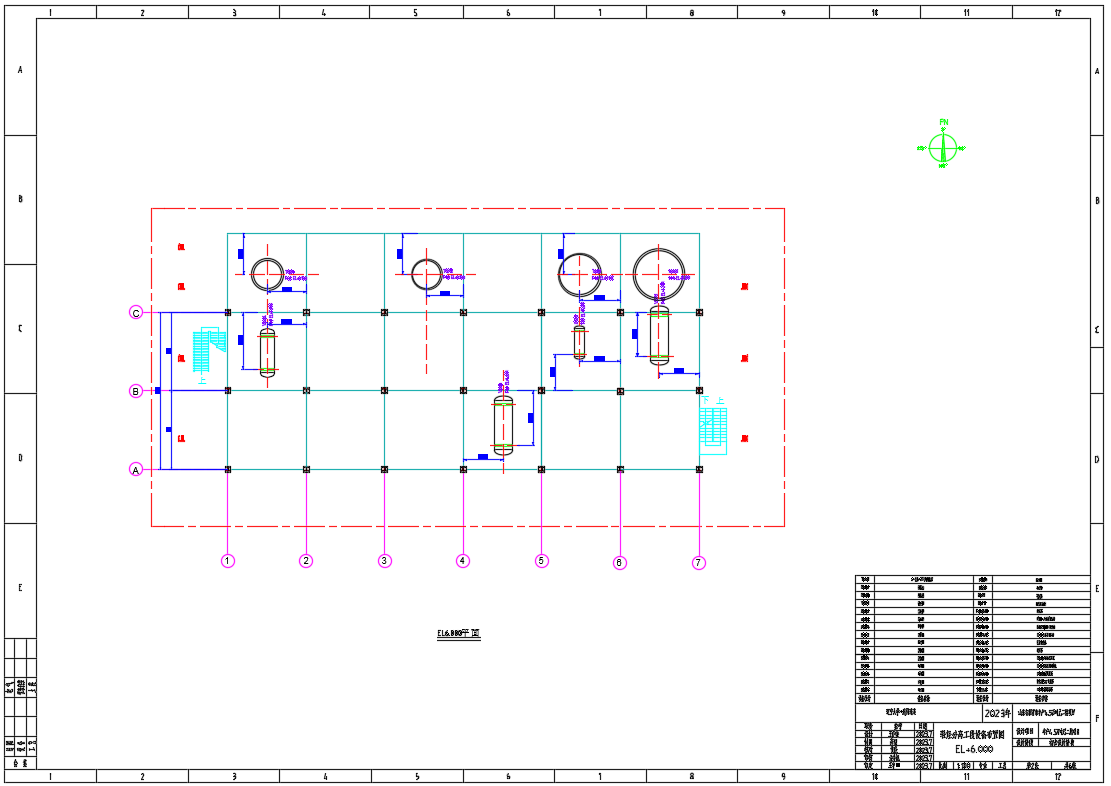

455	设备平立面布置图2.png	72.77K

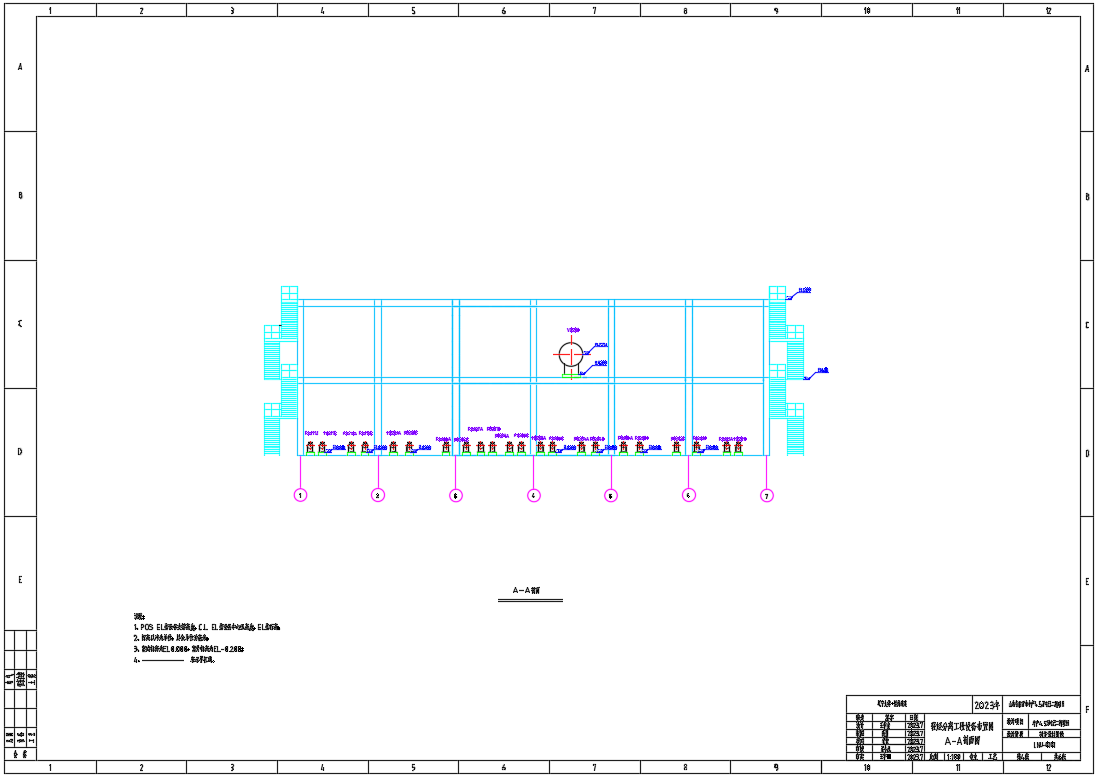

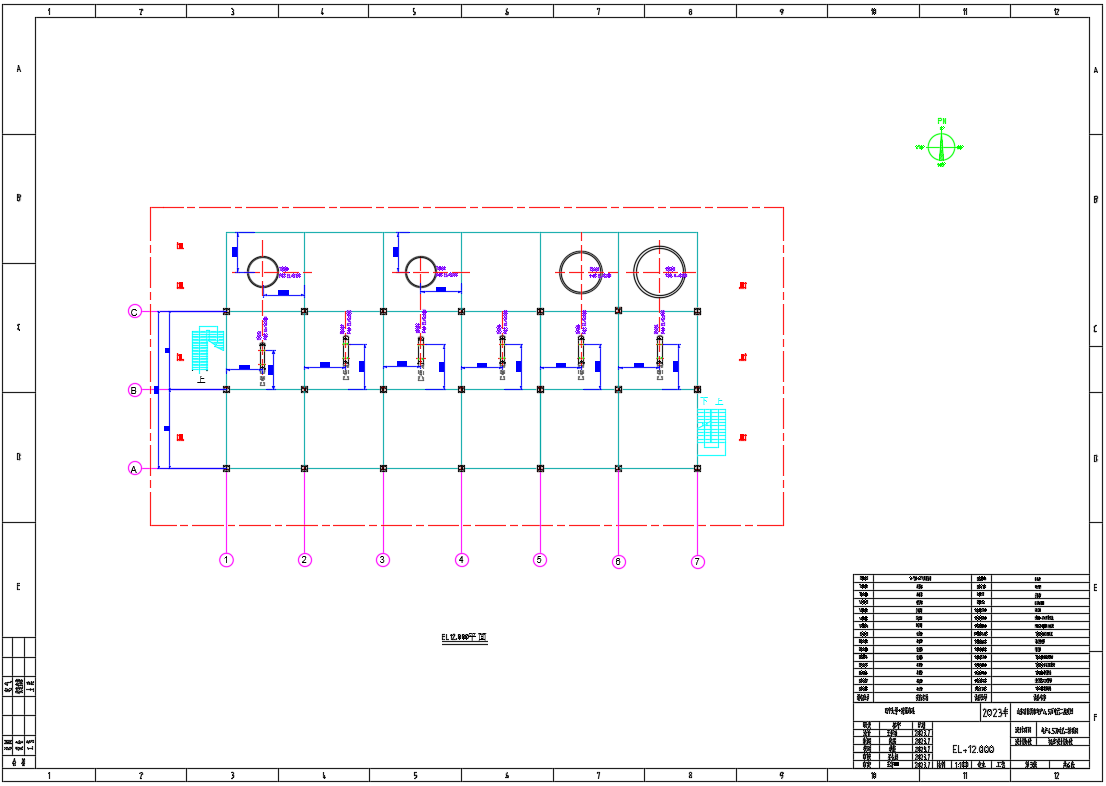

456	设备平立面布置图3.png	69.84K
457	设备平立面布置图4.png	53.79K

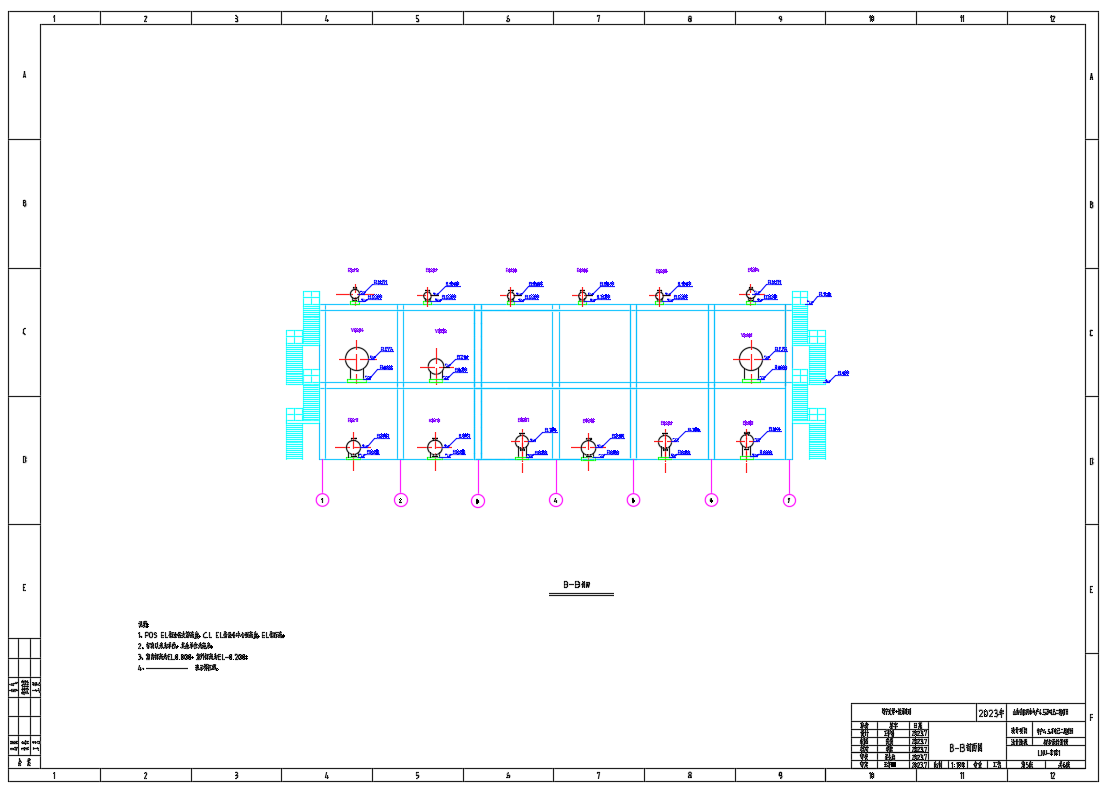

458	设备平立面布置图5.png	58.85K

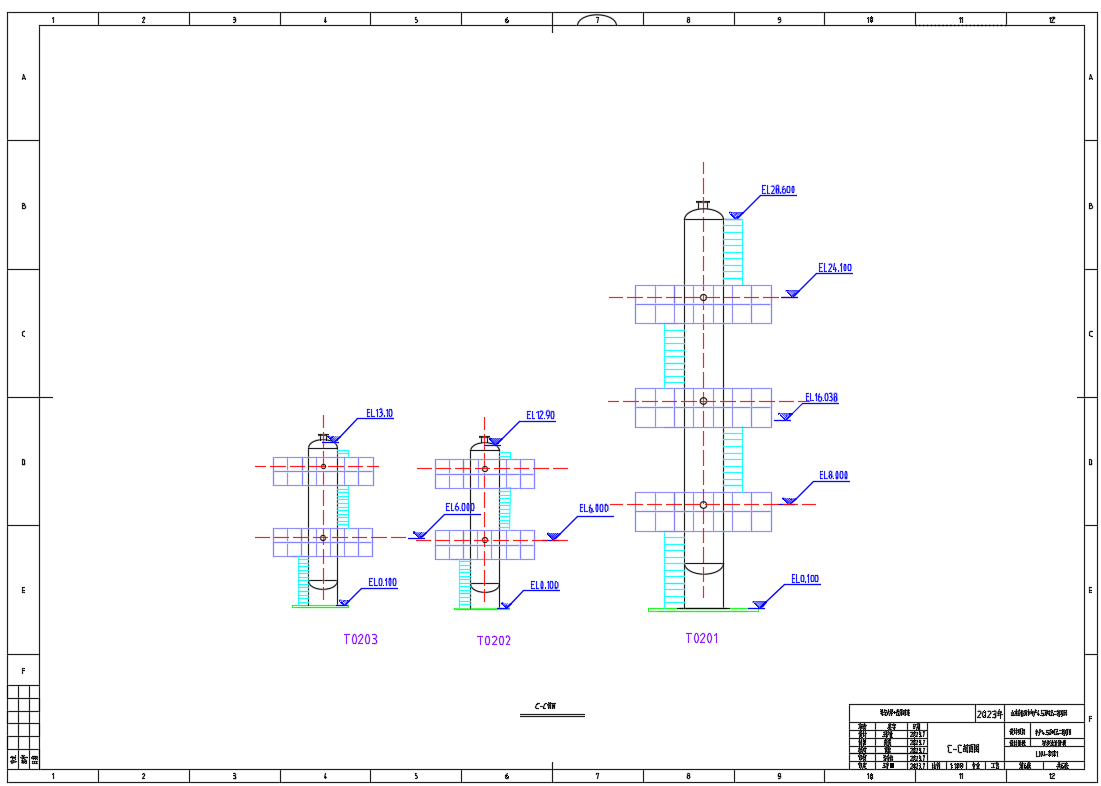

459	设备平立面布置图6.png	54.57K
460	00.摘要.docx	3.54M
461	01.可行性研究报告.docx	5.54M
462	02.初步设计说明书.docx	3.66M
463	03.设备设计说明书.docx	8.13M
464	04.创新性说明书.docx	4.94M
465	05.经济学分析.docx	3.99M
466	06.安全预评价报告.docx	1.63M
467	07.环境影响评价报告.docx	4.46M
468	08.能量回收的换热网络设计.docx	4.32M
469	附录1-动力学说明.docx	4.68M
470	附录2-设备设计及选型一览表.docx	3.84M
471	附录3-MSDS一览表.docx	3.87M
472	附录4-能量衡算.docx	4.06M
473	附录5-物料衡算.docx	4.25M
474	附录6-HAZOP分析.docx	5.82M
475	附录7-公用工程供应协议及方案.docx	3.79M
476	一级氰化和异构化：新型螯合亚磷酸盐配体烯烃的合成、结构和镍催化氢氰化-实验.pdf	790.98K
477	亚磷酸镍配合物催化烯烃氢氰化-路易斯酸的影响.pdf	858.58K
478	动力学说明.pdf	1.28M
479	均相镍催化烯烃氢氰化反应研究.pdf	2.70M
480	新型螯合膦配体的合成、结构及镍催化烯烃加氢氰化反应.pdf	293.65K
481	氢氰化反应动力学-同系物推导.pdf	993.06K
482	氢蒽双齿镍催化剂催化3-戊烯腈氢氰化反应研究_王佩.pdf	4.88M
