顺酐加氢工艺年产10万吨1,4-丁二醇工艺初步设计（ID:2697488）

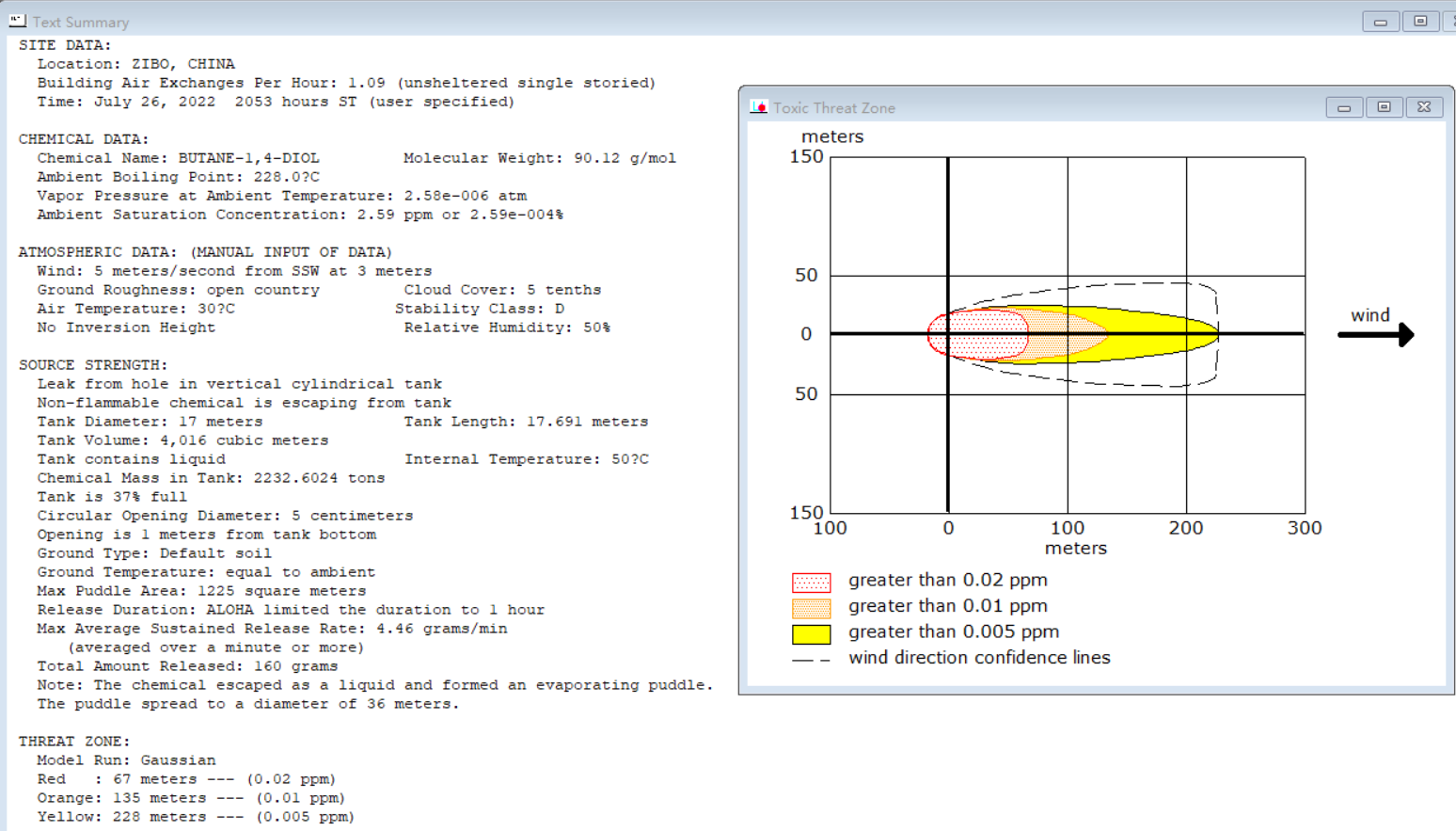

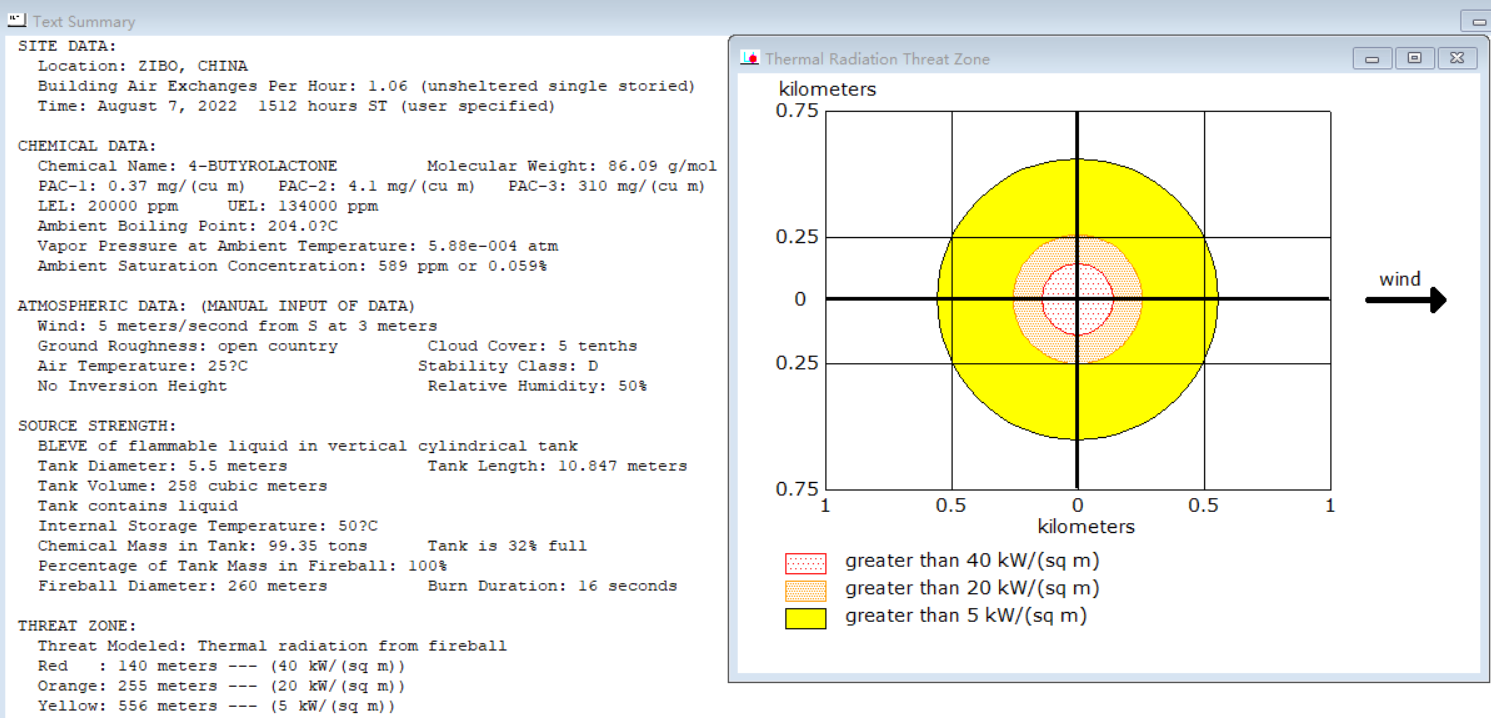

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17594110567842.zip | 238.42M |
| 2 | 【1】全流程模拟-不含节能设备不含换热网络.bkp | 1.70M |
| 3 | 【2】全流程模拟-含热泵不含换热网络.bkp | 1.87M |
| 4 | 【3】全流程模拟-含热泵含换热网络.bkp | 1.92M |
| 5 | 1-14-丁二醇液体泄漏量计算.rsm | 113B |
| 6 | 2-14-丁二醇池火事故模型预测.rsm | 214B |
| 7 | 3-14-丁二醇沸腾液体扩展蒸汽爆炸（火球BLEVE）模型预测.rsm | 223B |
| 8 | 4-14-丁二醇蒸汽云爆炸模型预测（TNT当量法）.rsm | 182B |
| 9 | 5-14-丁二醇在大气中的扩散预测.rsm | 511B |
| 10 | 6-14-丁二醇典型泄漏事故模拟.rsm | 533B |
| 11 | Risksystem图集.docx | 3.23M |
| 12 | Risksystem图集.pdf | 1.96M |
| 13 | 说明.txt | 686B |
| 14 | 说明.txt | 684B |
| 15 | 14-丁二醇储罐泄漏模拟.alo | 4.73K |
| 16 | 14-丁二醇储罐泄漏模拟.png | 253.79K |
| 17 | γ-丁内酯储罐泄漏BLEVE模拟.alo | 4.73K |
| 18 | γ-丁内酯储罐泄漏BLEVE模拟.png | 221.64K |

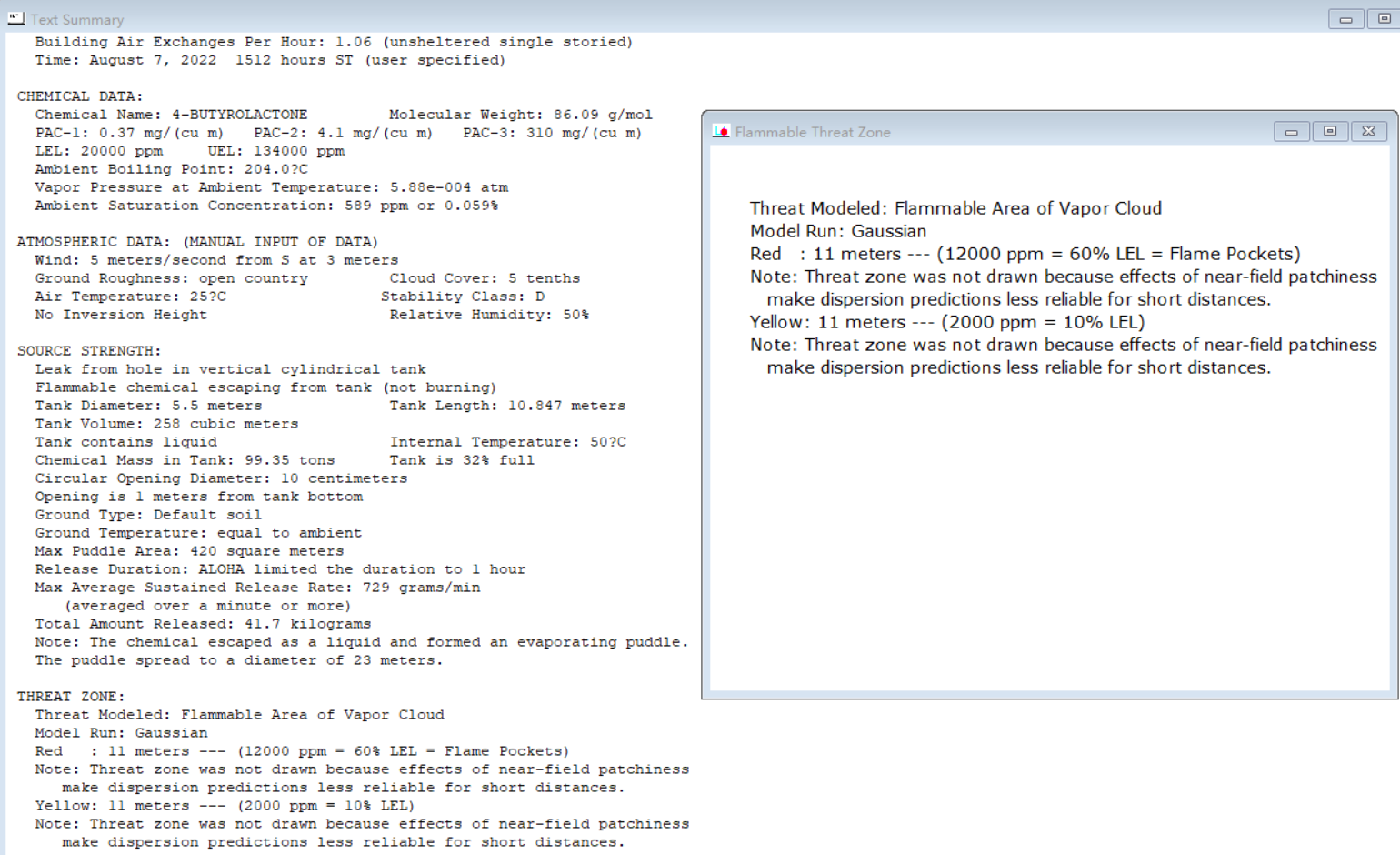

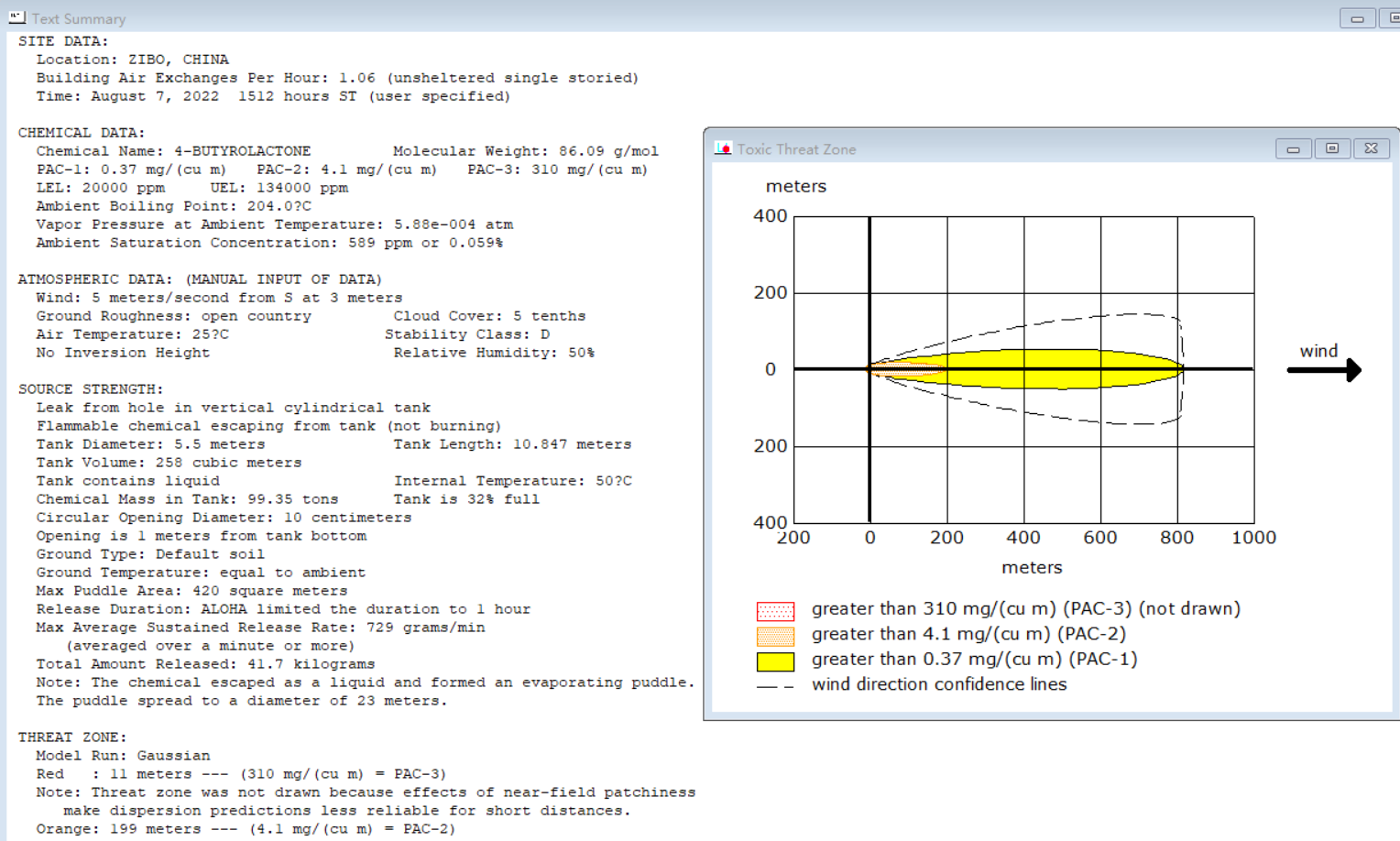

| 19 | γ-丁内酯储罐泄漏易燃区模拟.alo | 4.73K |
| 20 | γ-丁内酯储罐泄漏易燃区模拟.png | 307.58K |
| 21 | γ-丁内酯储罐泄漏毒性模拟.alo | 4.73K |
| 22 | γ-丁内酯储罐泄漏毒性模拟.png | 278.69K |

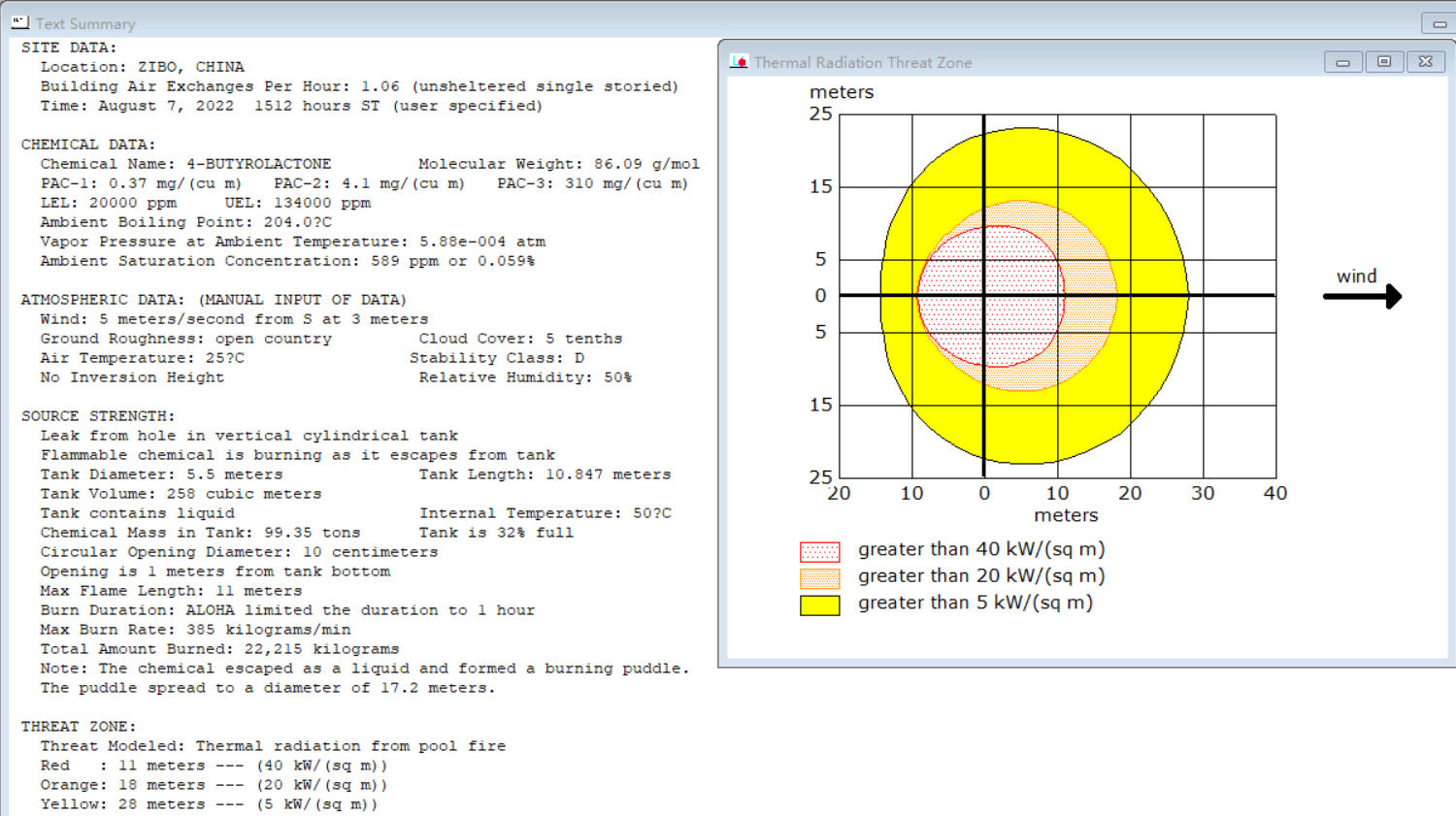

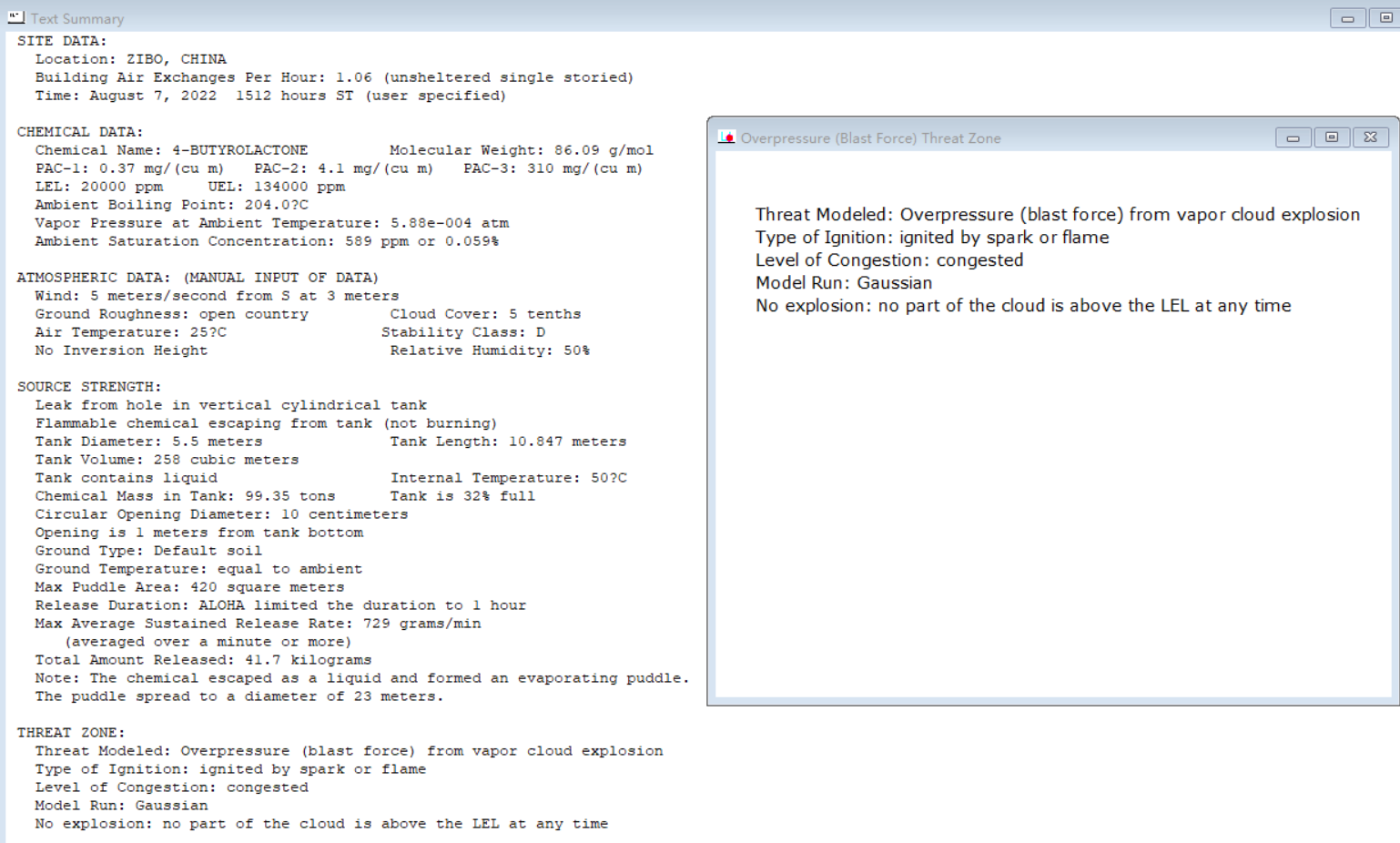

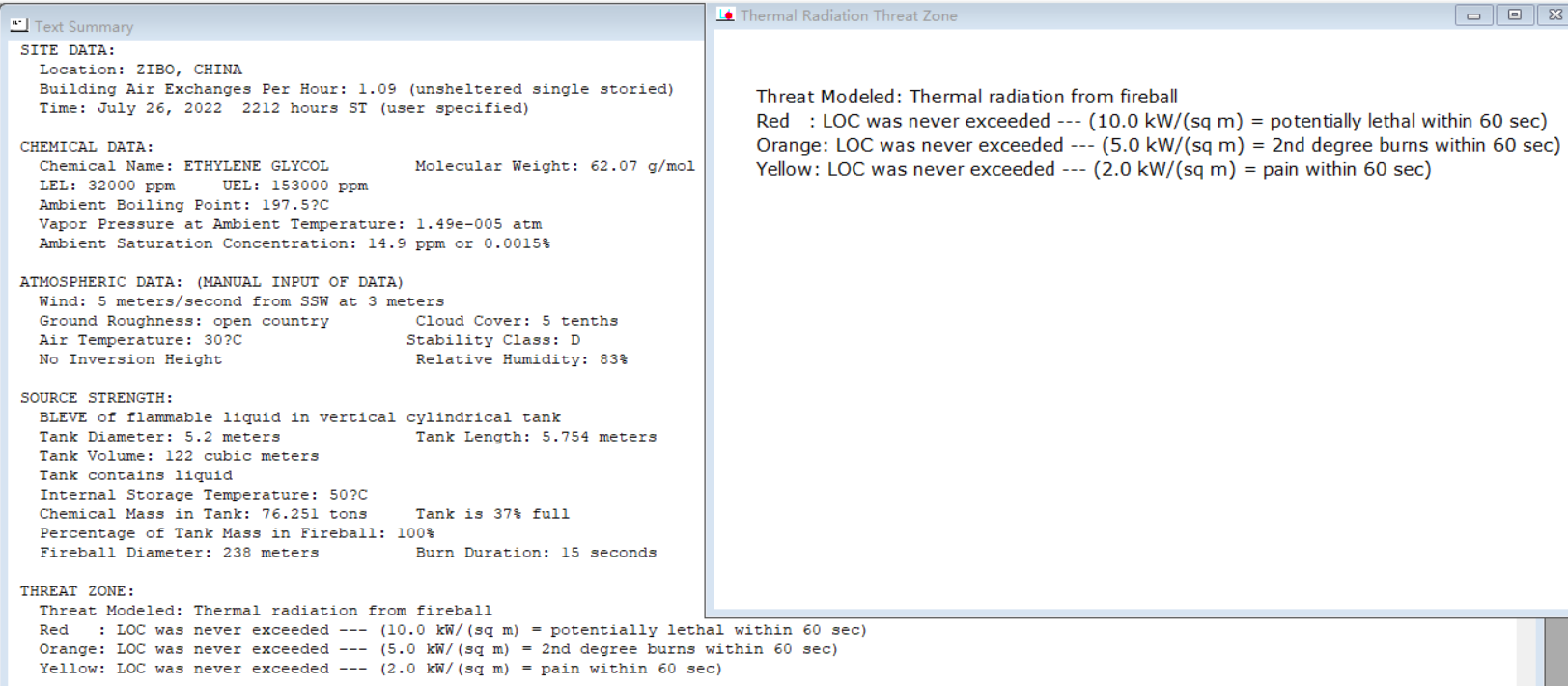

| 23 | γ-丁内酯储罐泄漏池火模拟.alo | 4.73K |
| 24 | γ-丁内酯储罐泄漏池火模拟.png | 258.24K |
| 25 | γ-丁内酯储罐泄漏蒸汽云爆炸模拟.alo | 4.73K |
| 26 | γ-丁内酯储罐泄漏蒸汽云爆炸模拟.png | 267.71K |
| 27 | 乙二醇储罐泄漏BLEVE模拟.alo | 4.73K |
| 28 | 乙二醇储罐泄漏BLEVE模拟.png | 226.43K |

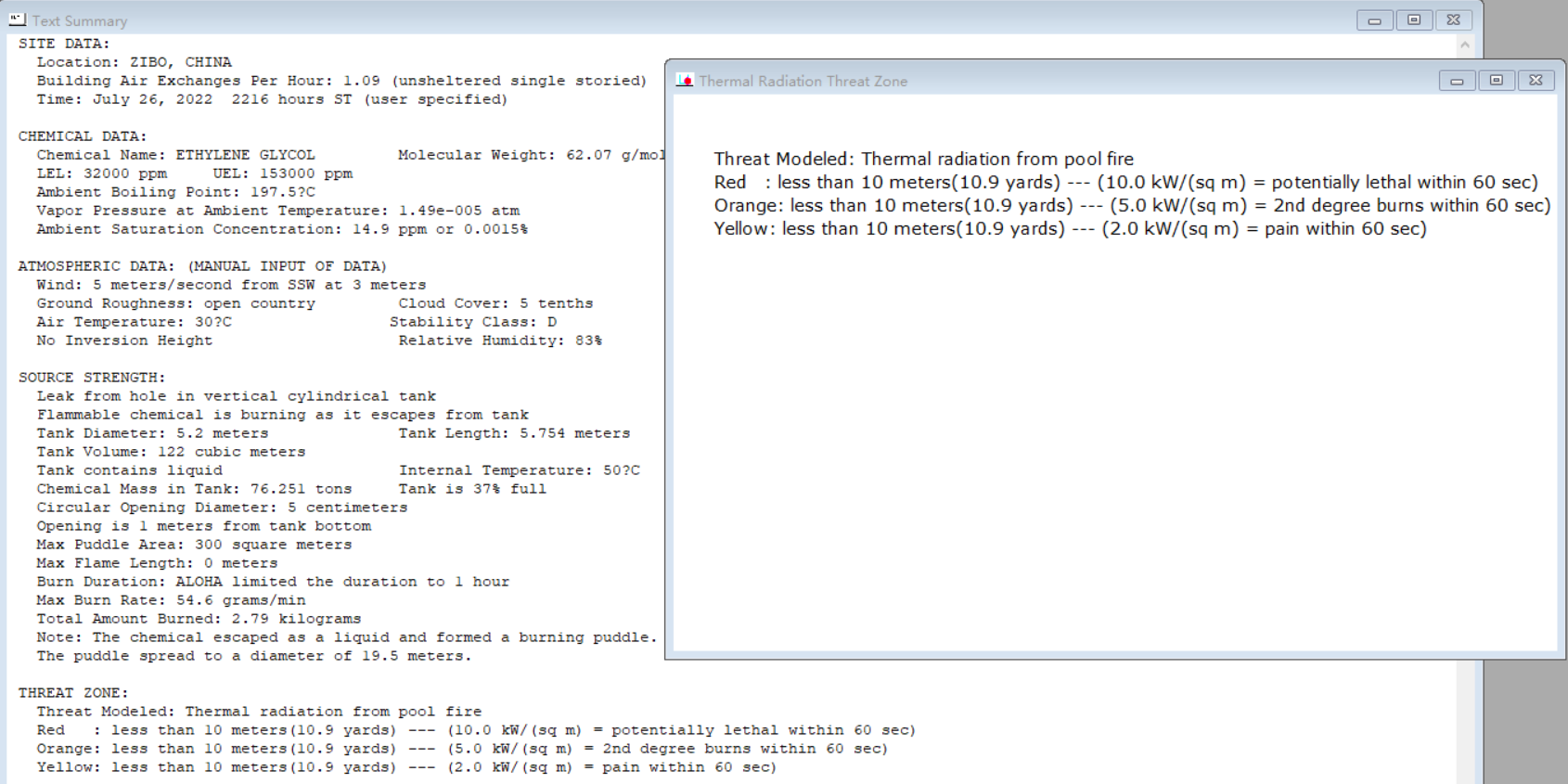

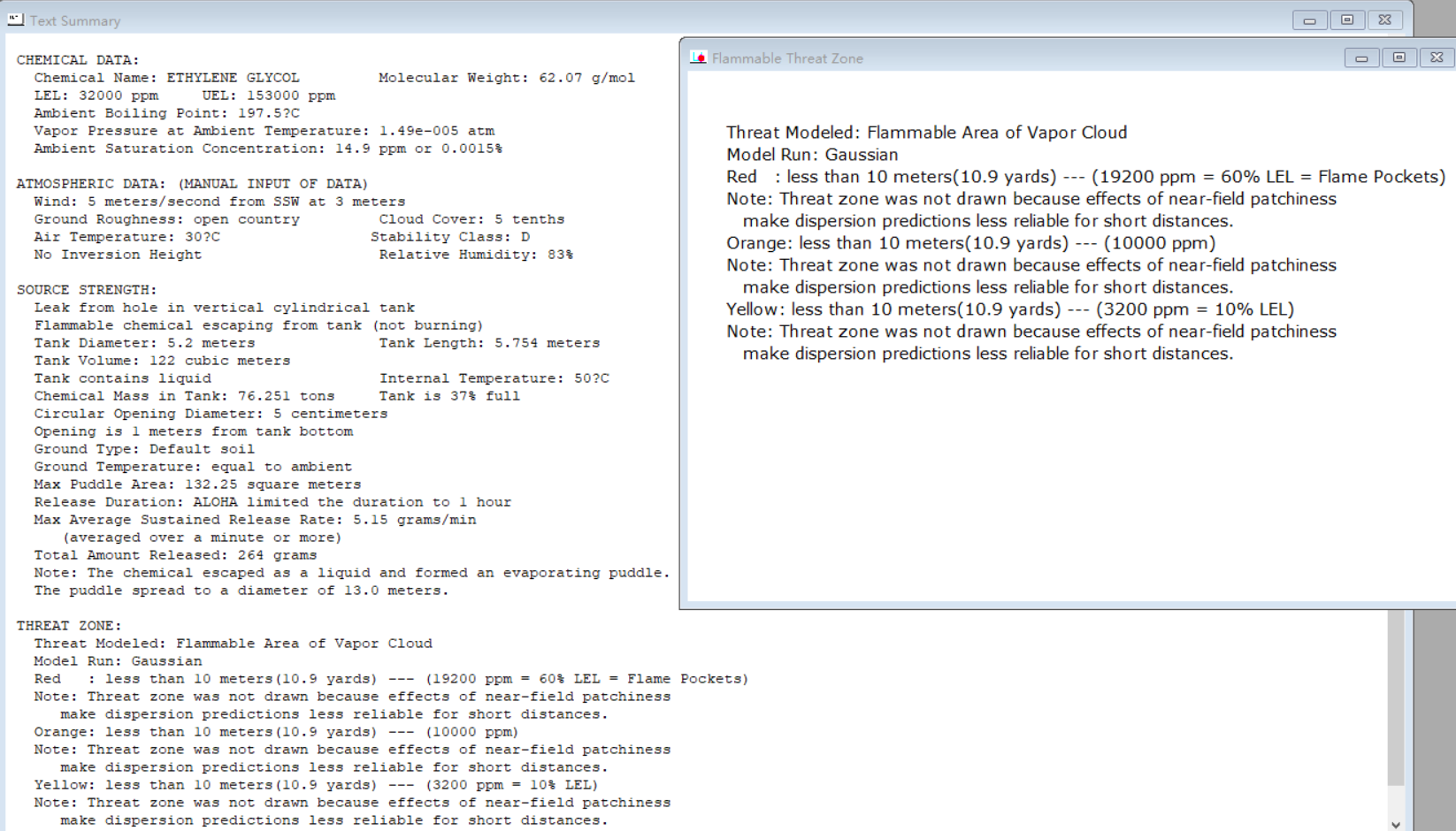

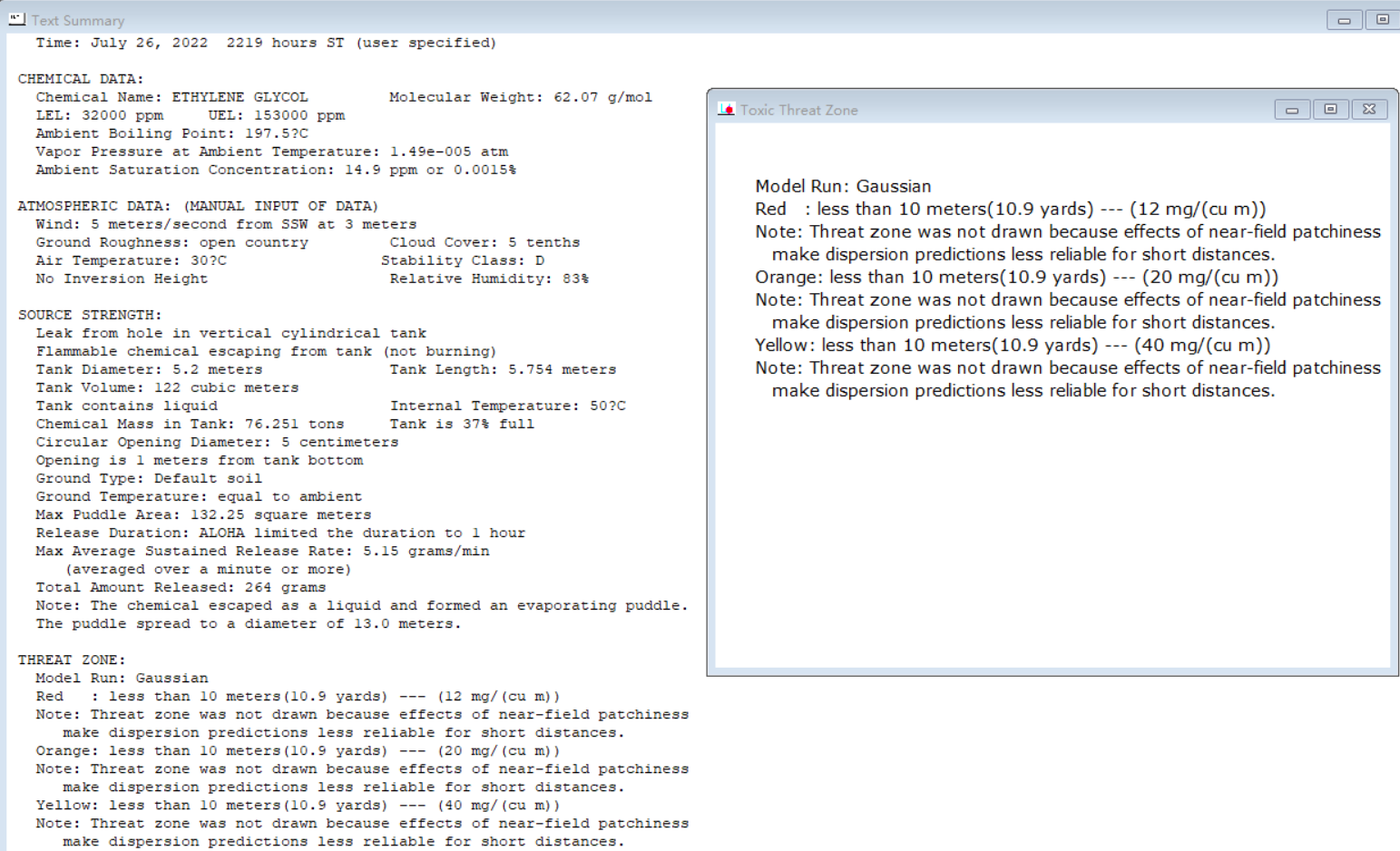

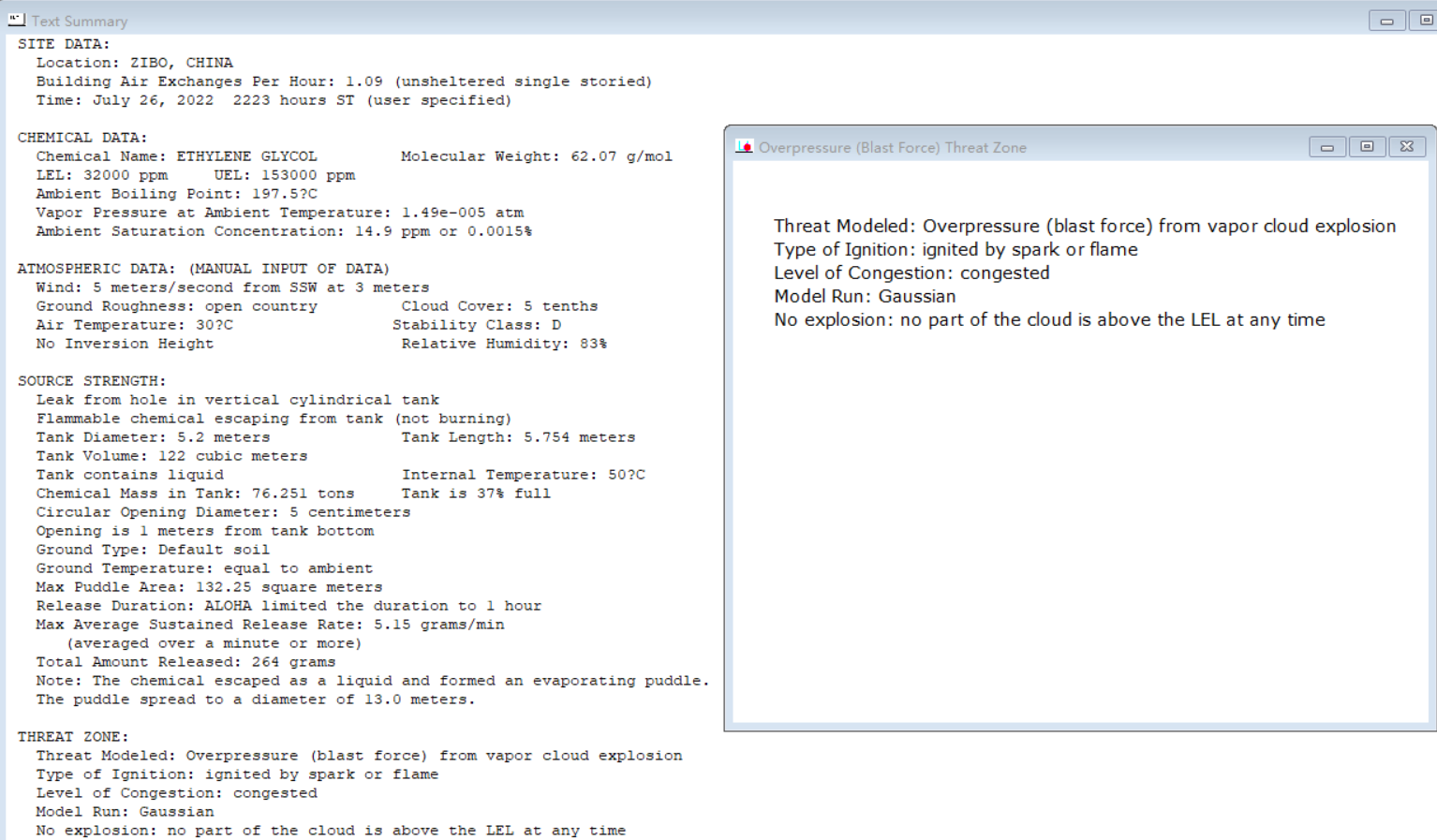

| 29 | 乙二醇储罐泄漏易燃区模拟.alo | 4.73K |
| 30 | 乙二醇储罐泄漏易燃区模拟.png | 349.65K |
| 31 | 乙二醇储罐泄漏毒性模拟.alo | 4.73K |
| 32 | 乙二醇储罐泄漏毒性模拟.png | 348.19K |
| 33 | 乙二醇储罐泄漏池火模拟.alo | 4.73K |
| 34 | 乙二醇储罐泄漏池火模拟.png | 272.76K |
| 35 | 乙二醇储罐泄漏蒸汽云爆炸模拟.alo | 4.73K |
| 36 | 乙二醇储罐泄漏蒸汽云爆炸模拟.png | 262.52K |

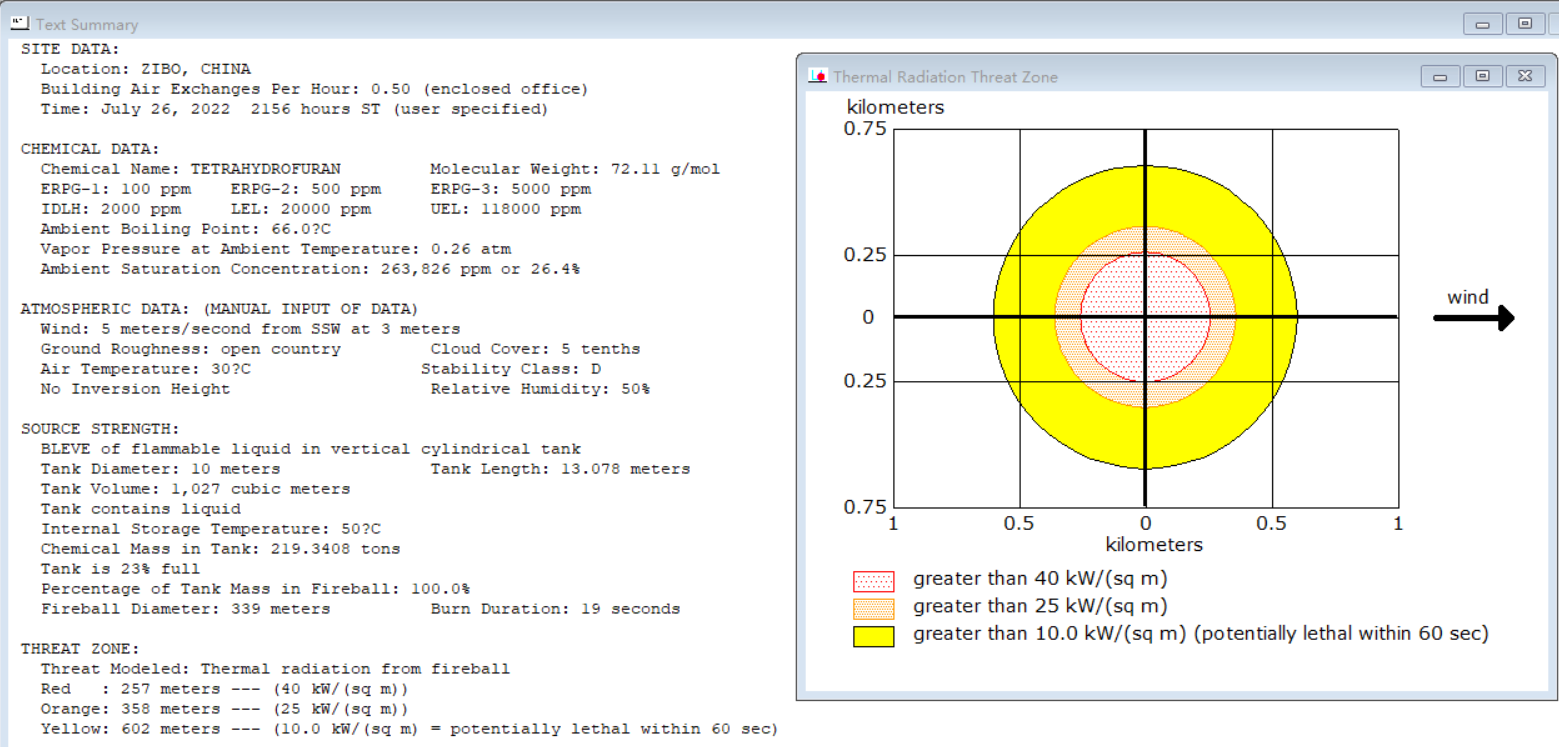

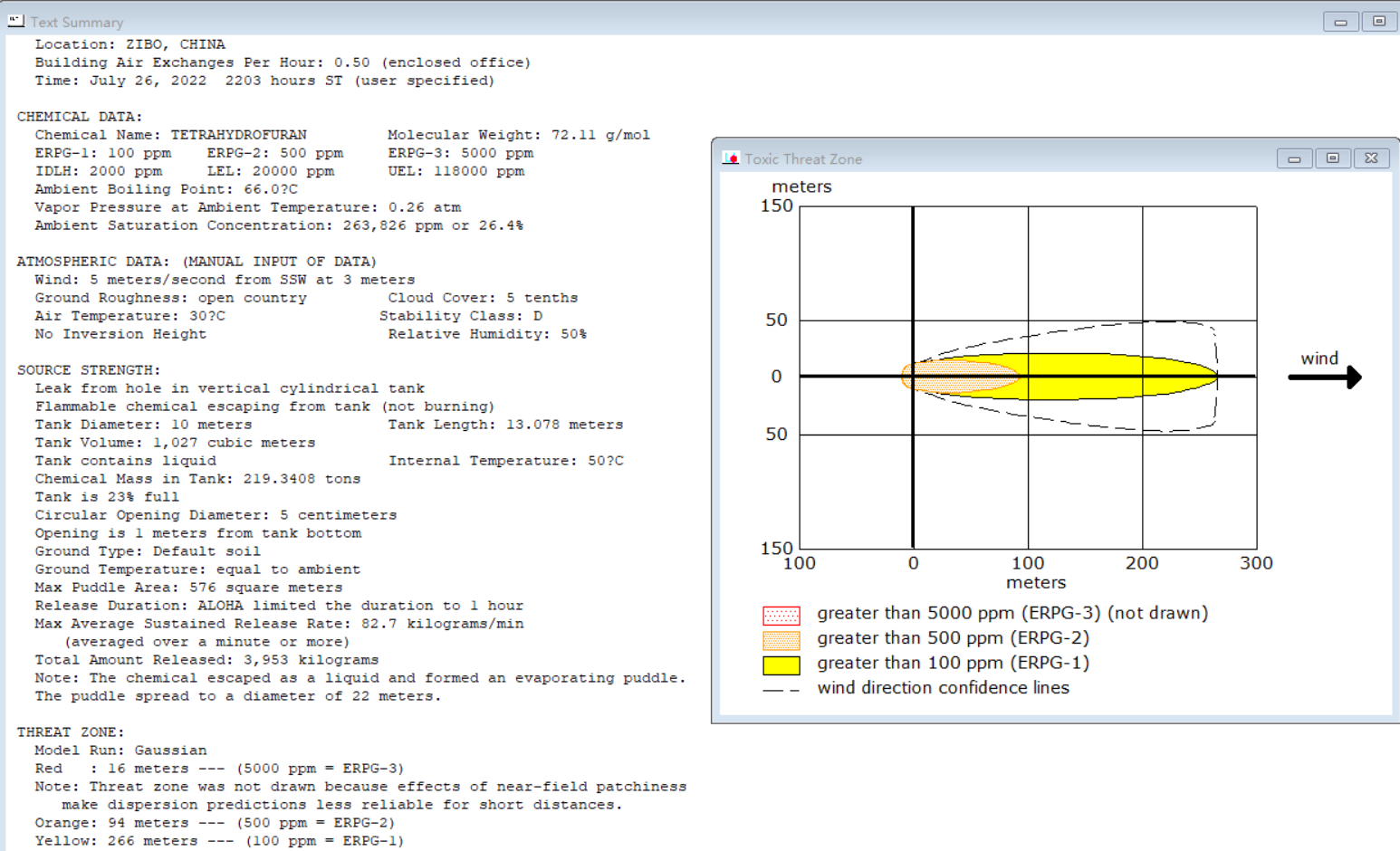

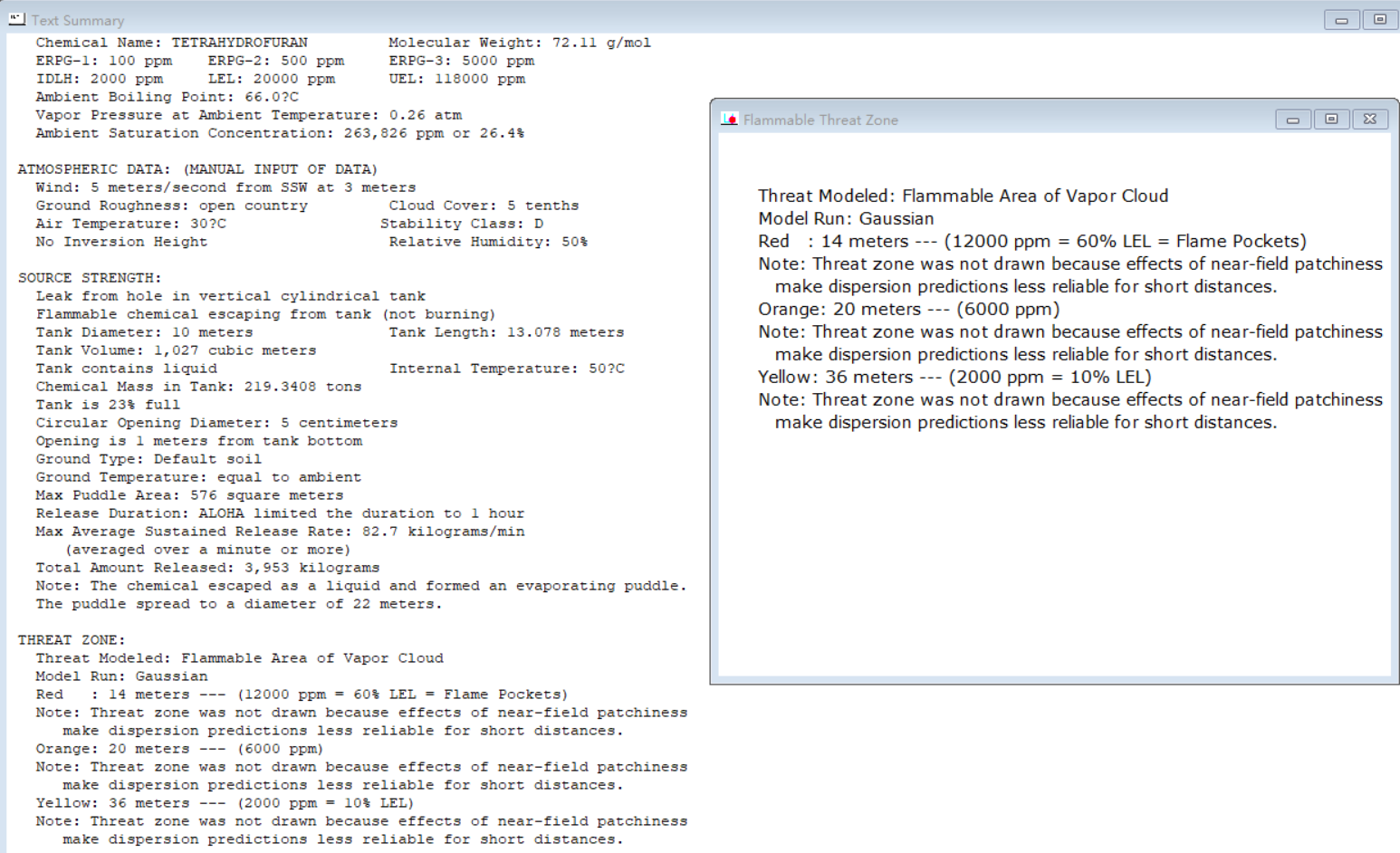

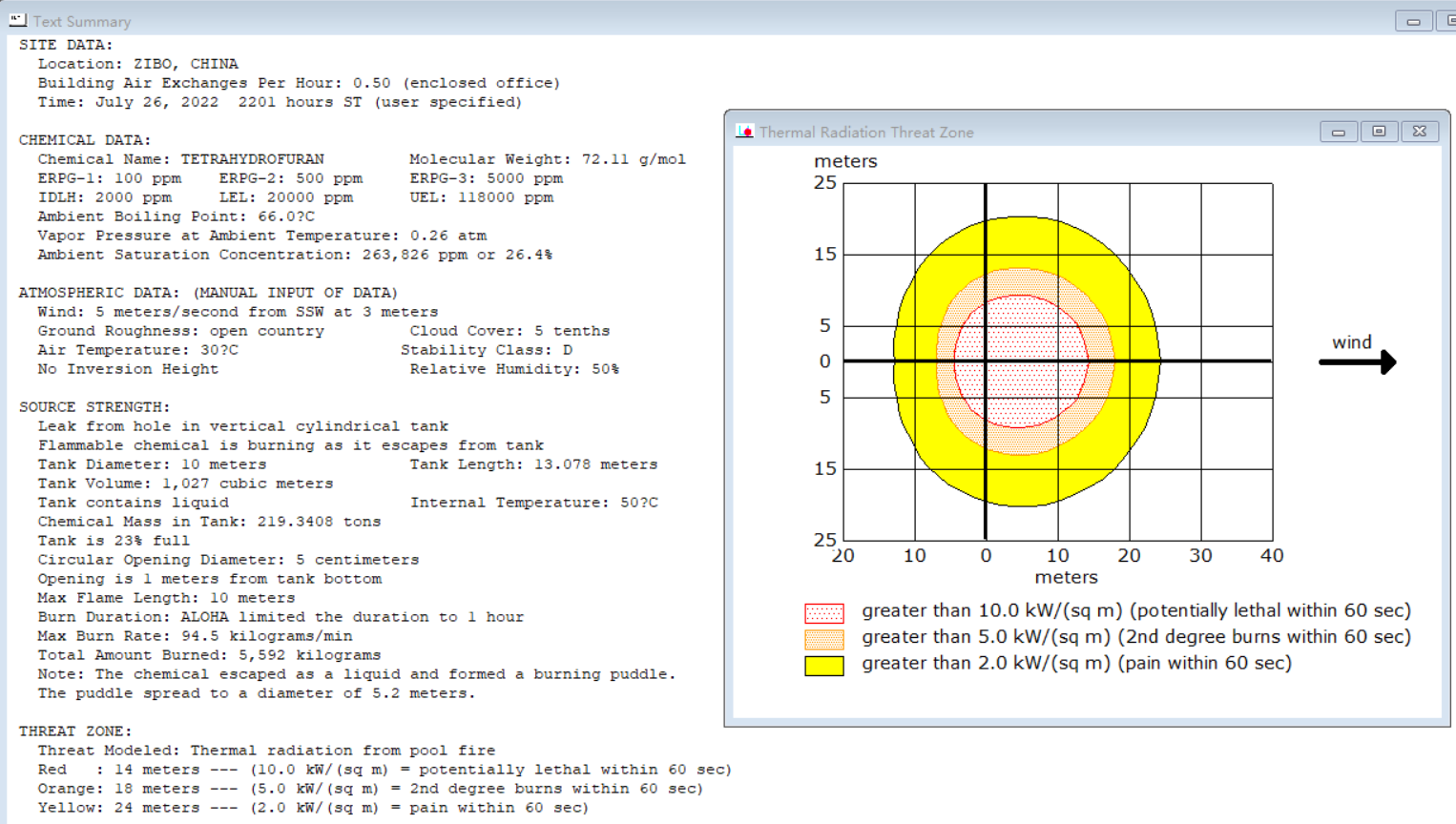

| 37 | 四氢呋喃储罐泄漏BLEVE模拟.alo | 4.73K |
| 38 | 四氢呋喃储罐泄漏BLEVE模拟.png | 238.98K |
| 39 | 四氢呋喃储罐泄漏易燃区模拟.alo | 4.73K |
| 40 | 四氢呋喃储罐泄漏易燃区模拟.png | 340.26K |
| 41 | 四氢呋喃储罐泄漏毒性模拟.alo | 4.73K |
| 42 | 四氢呋喃储罐泄漏毒性模拟.png | 282.28K |
| 43 | 四氢呋喃储罐泄漏池火模拟.alo | 4.73K |
| 44 | 四氢呋喃储罐泄漏池火模拟.png | 281.64K |

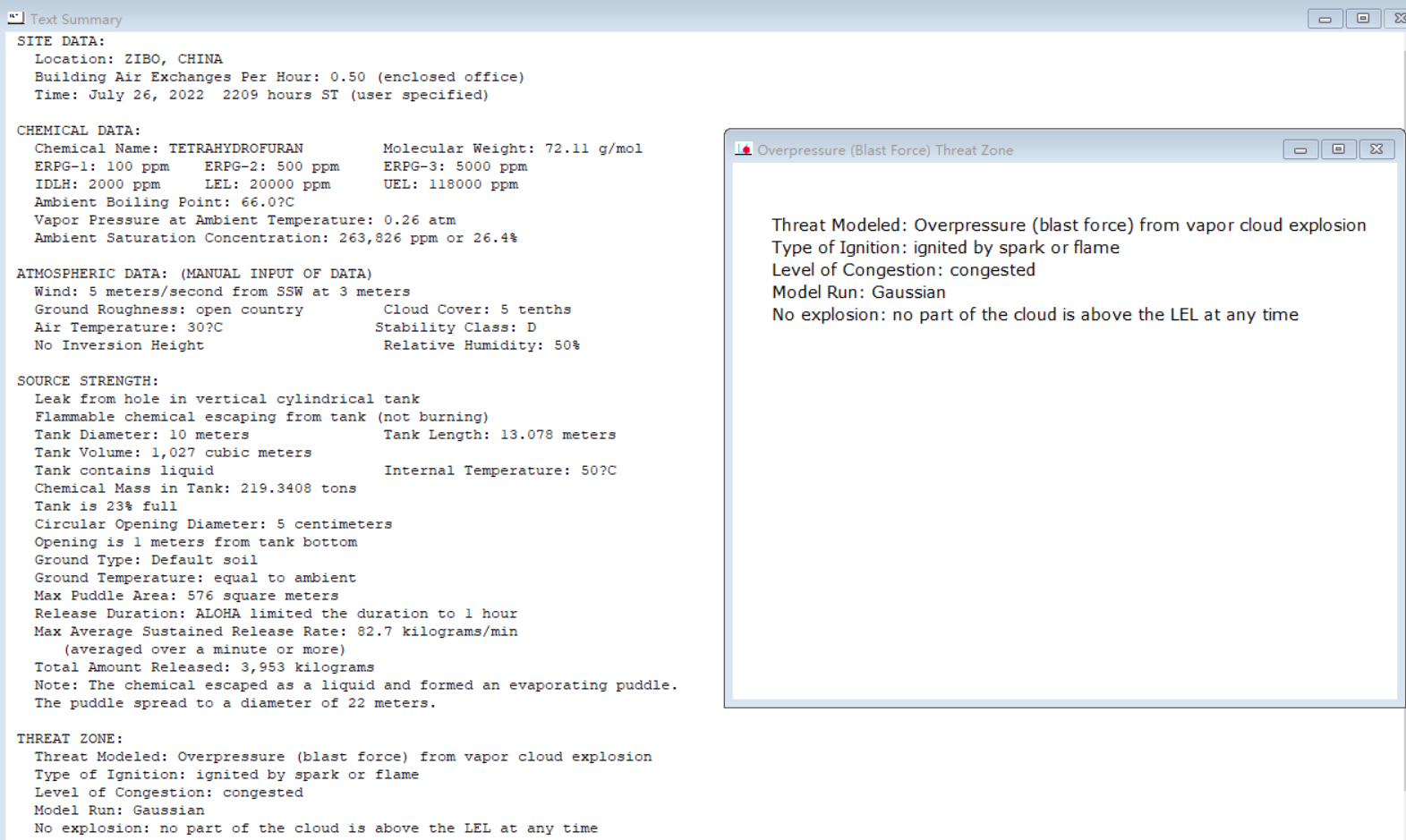

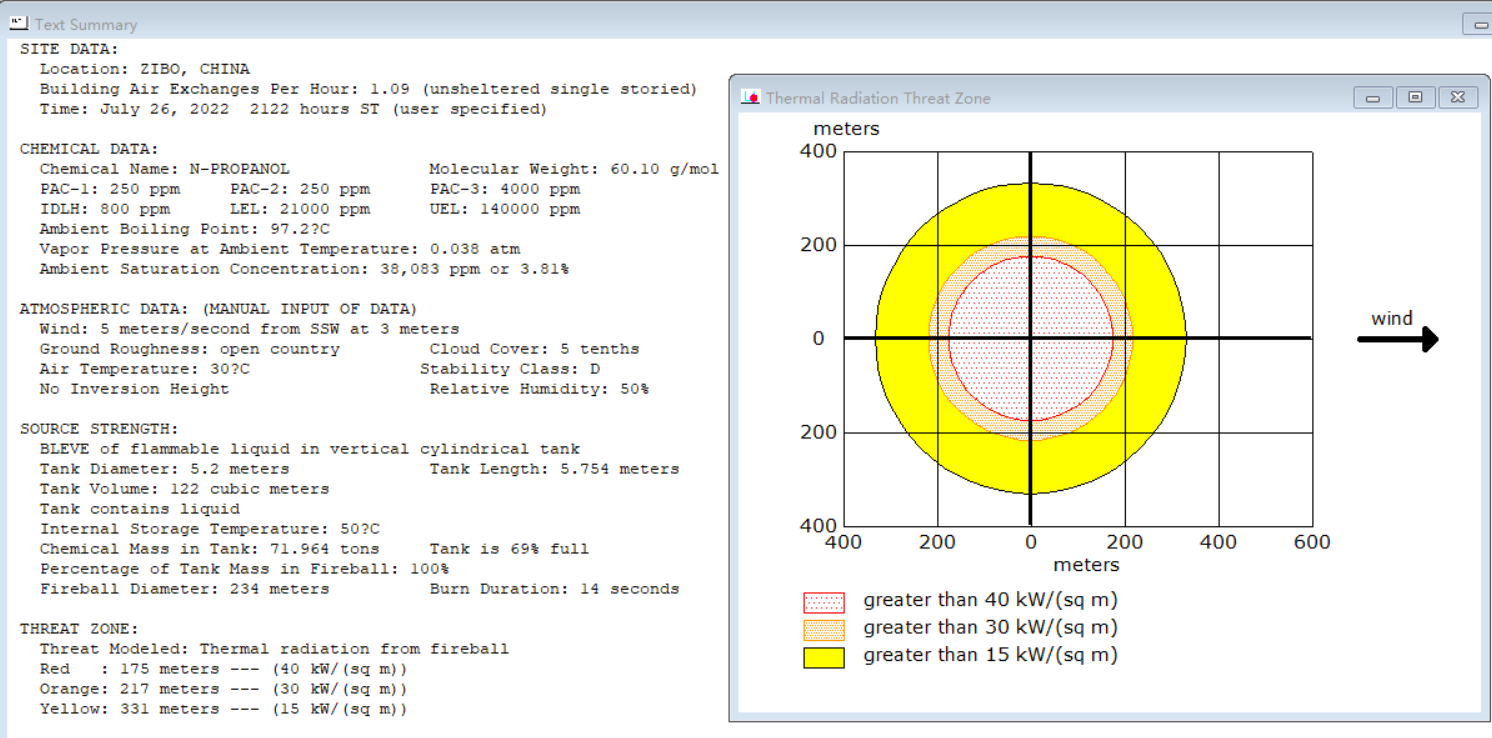

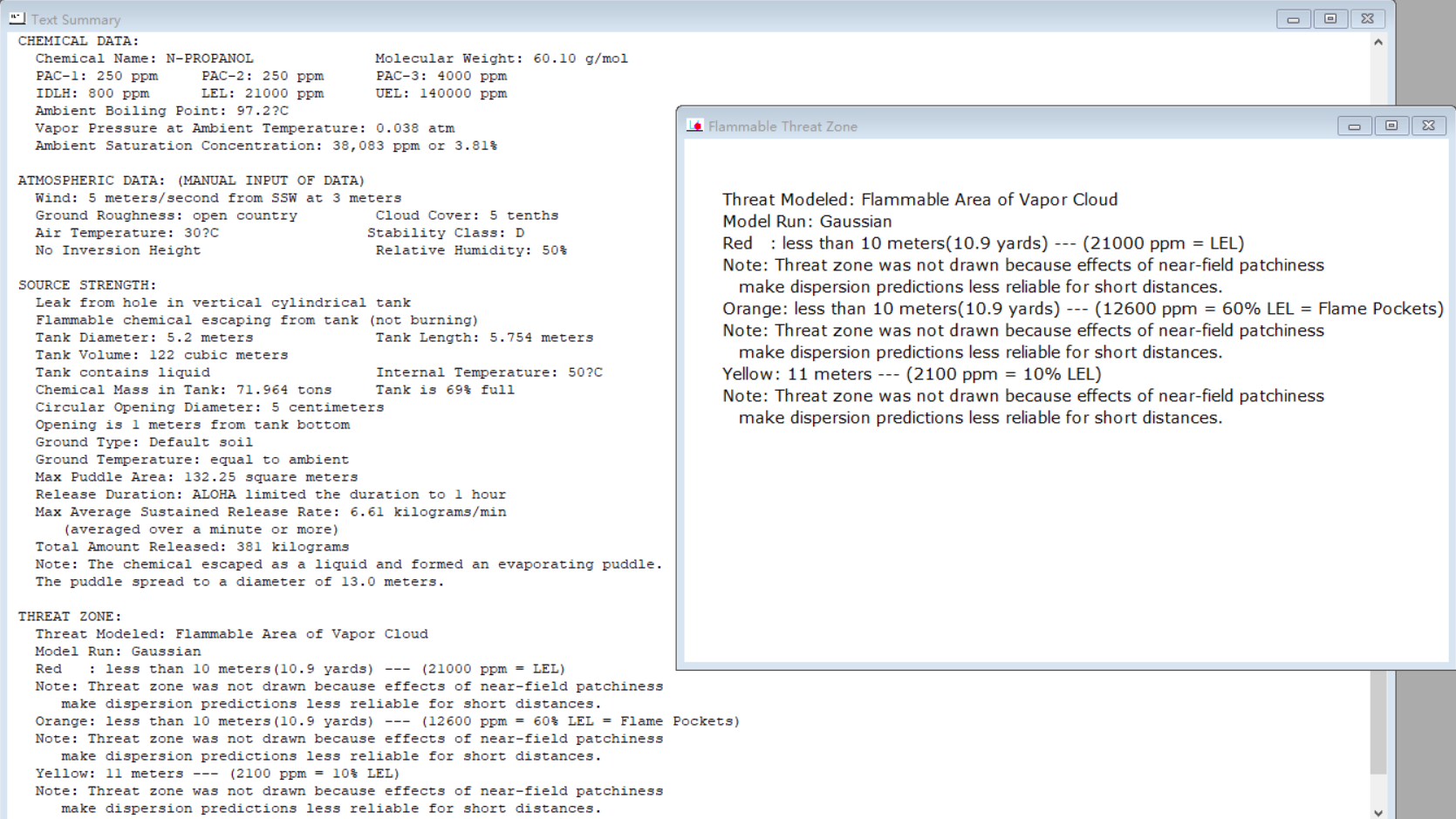

| 45 | 四氢呋喃储罐泄漏蒸汽云爆炸模拟.alo | 4.73K |
| 46 | 四氢呋喃储罐泄漏蒸汽云爆炸模拟.png | 270.42K |
| 47 | 废液储罐泄漏BLEVE模拟.alo | 4.73K |
| 48 | 废液储罐泄漏BLEVE模拟.png | 228.14K |
| 49 | 废液储罐泄漏易燃区模拟.alo | 4.73K |
| 50 | 废液储罐泄漏易燃区模拟.png | 349.09K |

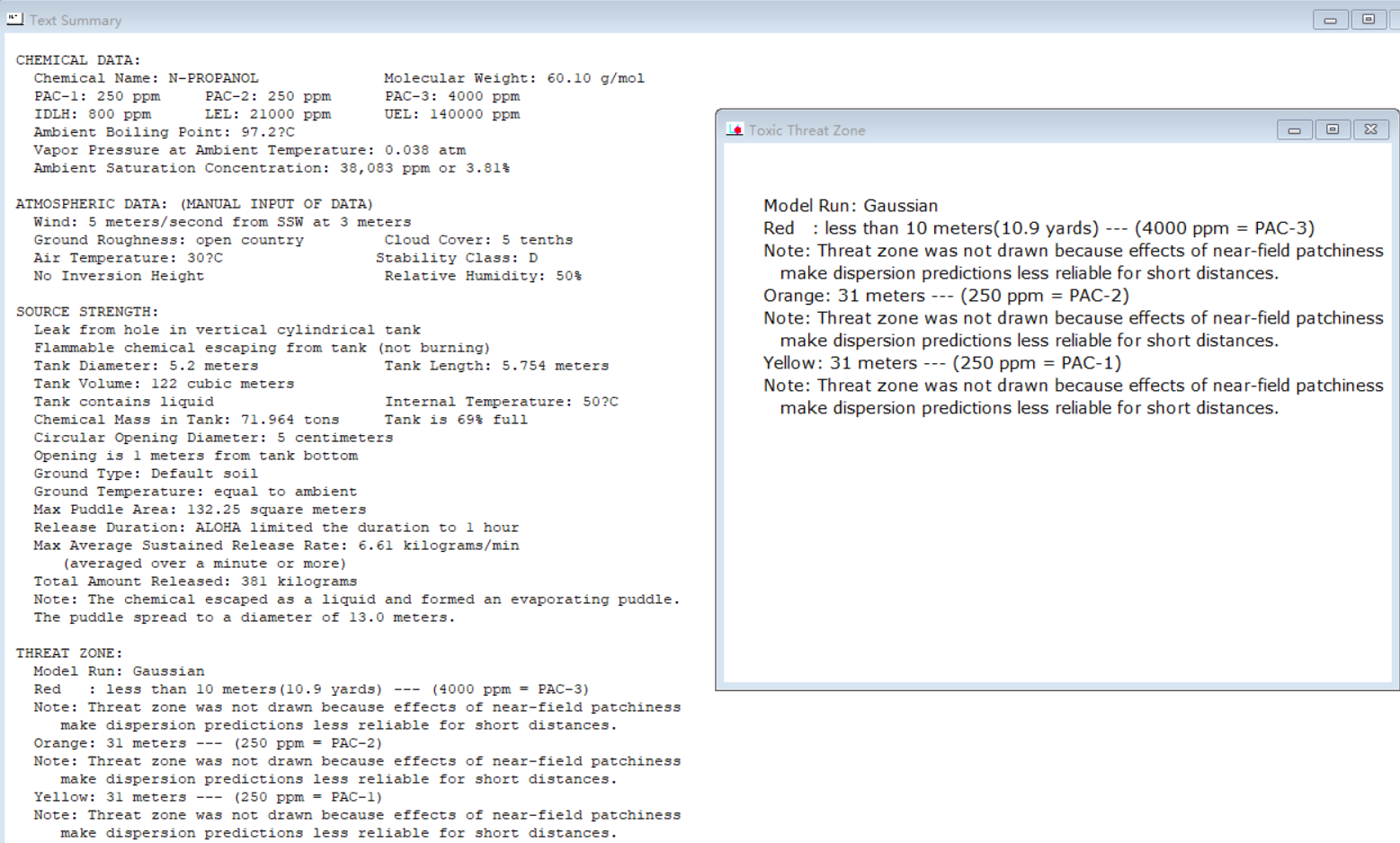

| 51 | 废液储罐泄漏毒性模拟.alo | 4.73K |
| 52 | 废液储罐泄漏毒性模拟.png | 324.53K |

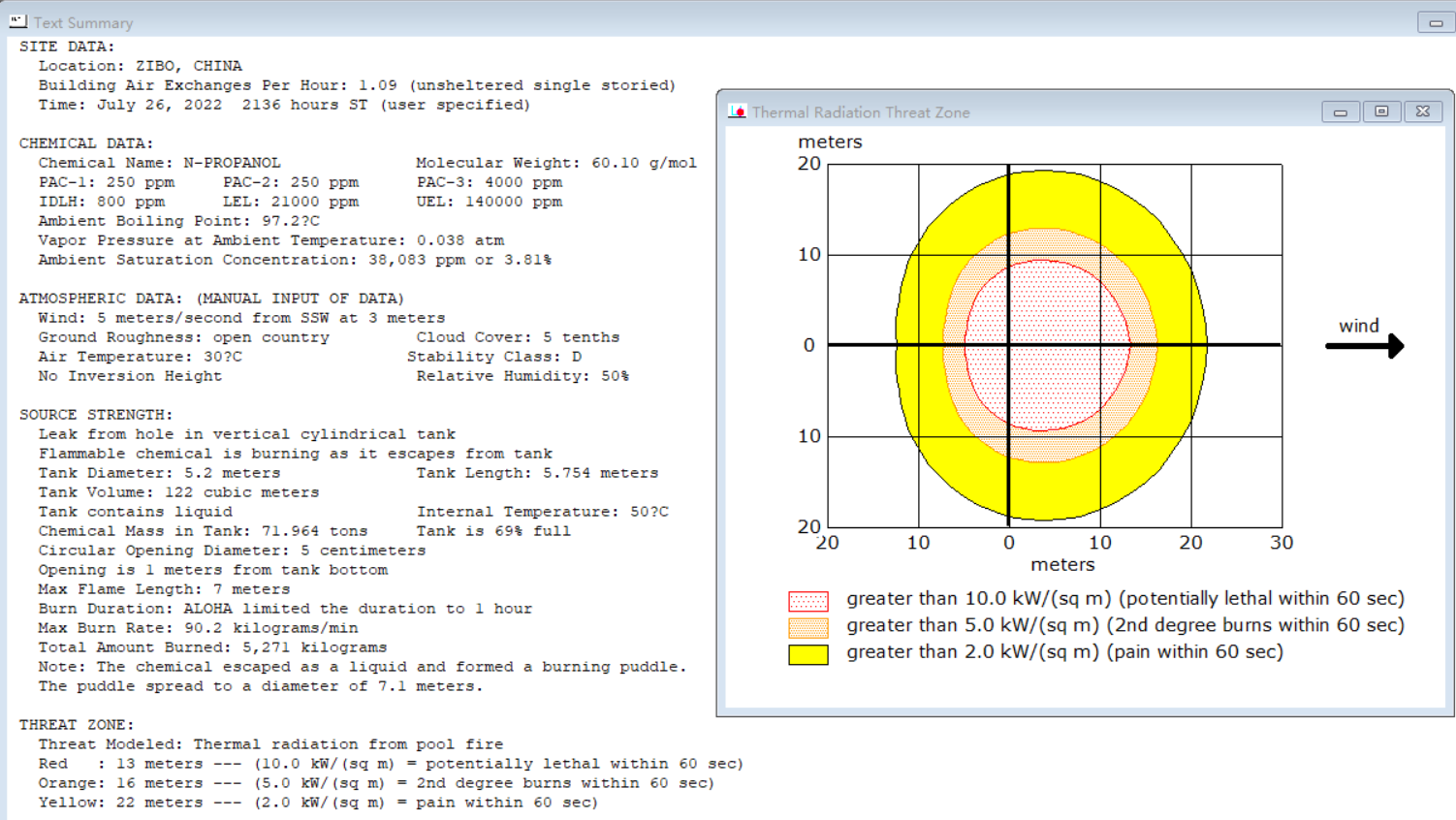

| 53 | 废液储罐泄漏池火模拟.alo | 4.73K |
| 54 | 废液储罐泄漏池火模拟.png | 279.82K |

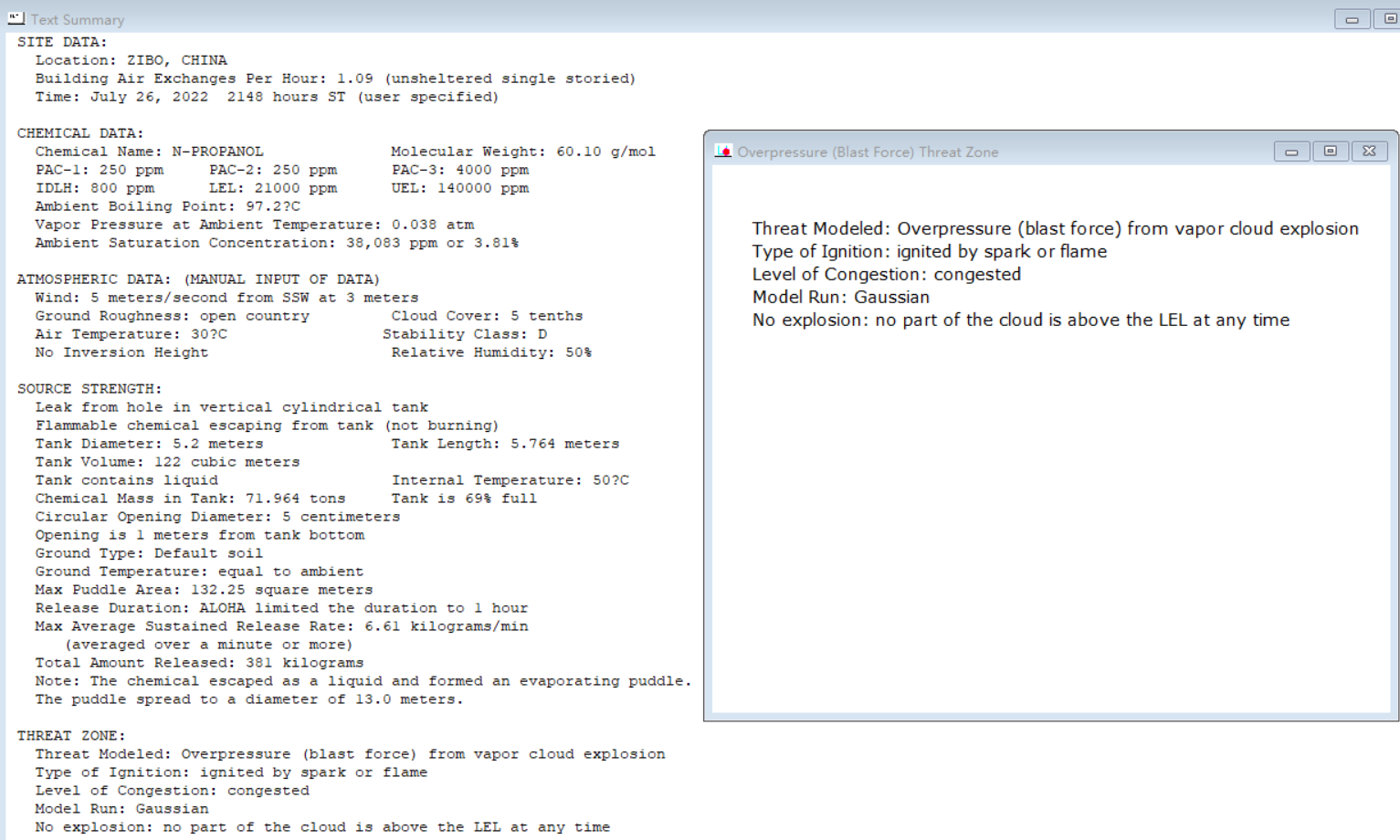

| 55 | 废液储罐泄漏蒸汽云爆炸模拟.alo | 4.73K |
| 56 | 废液储罐泄漏蒸汽云爆炸模拟.png | 268.16K |

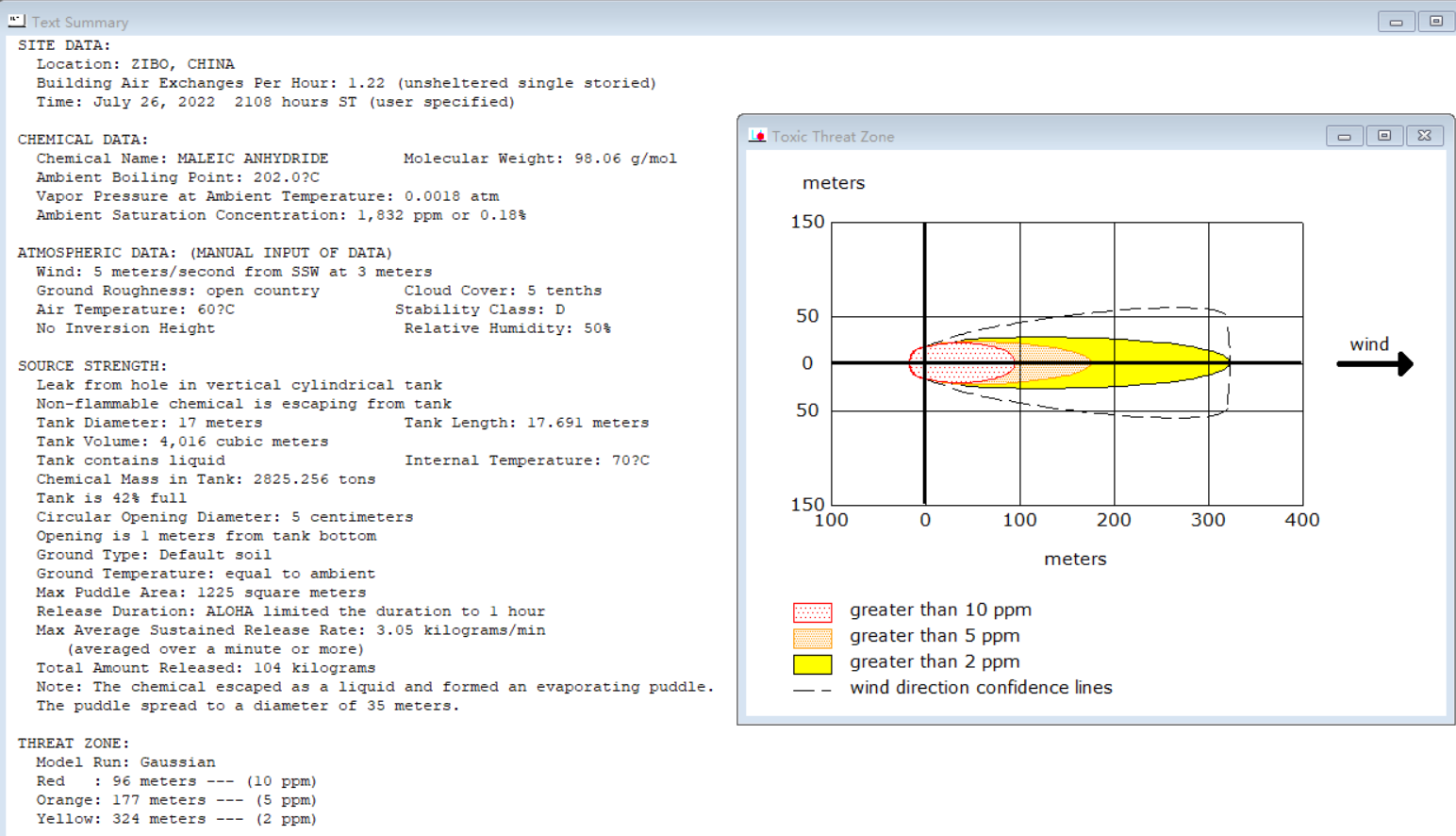

| 57 | 顺酐储罐泄漏模拟.alo | 4.73K |
| 58 | 顺酐储罐泄漏模拟.png | 247.35K |

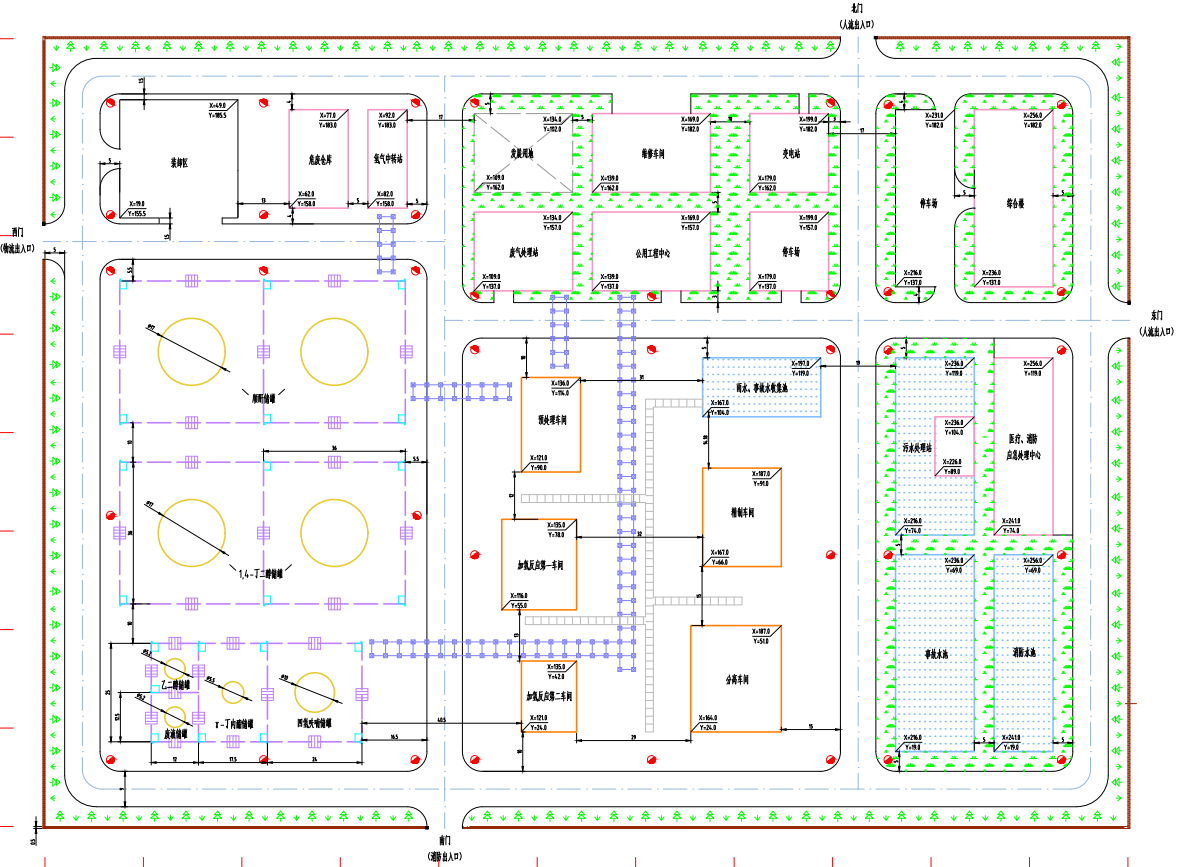

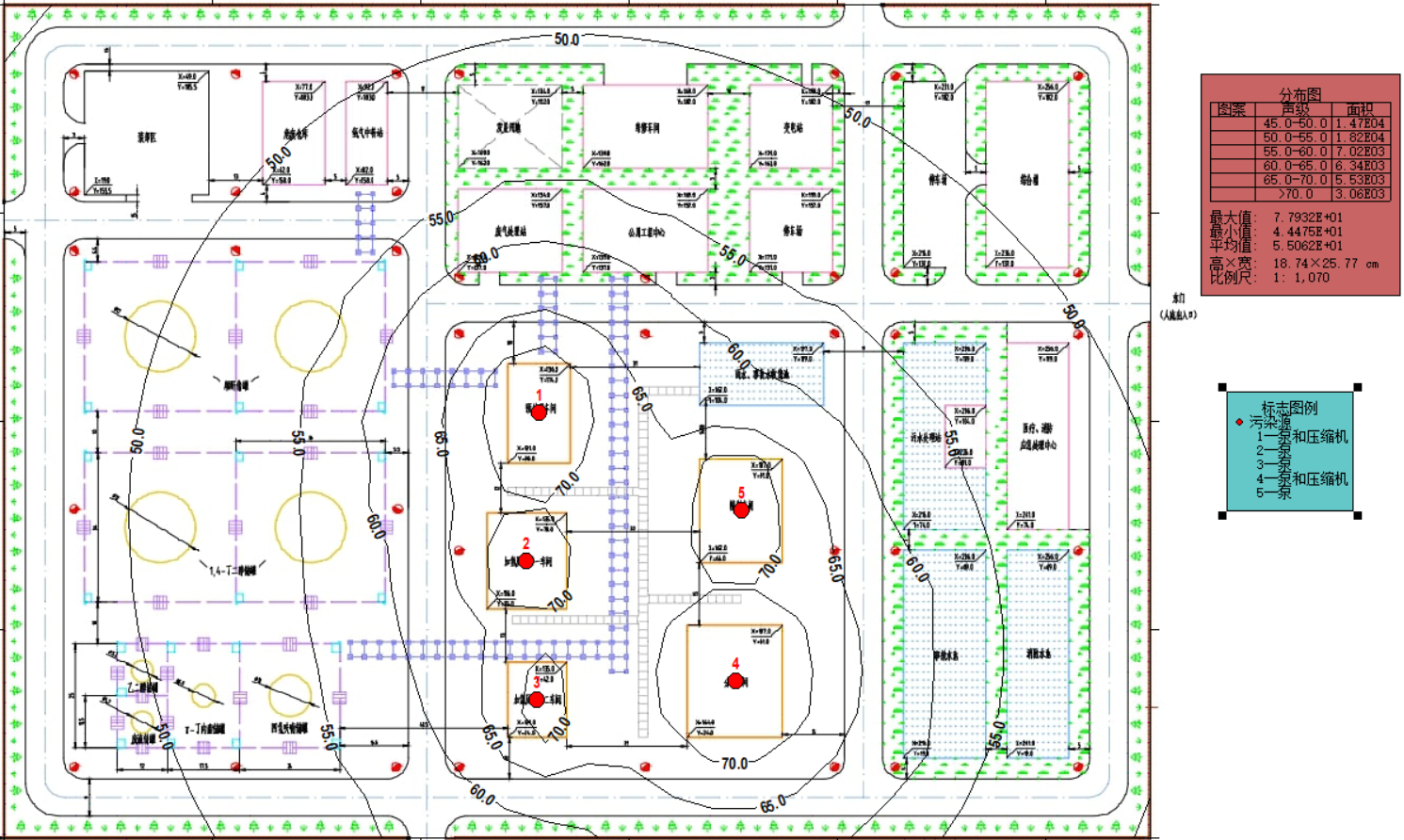

| 59 | 厂区总平面布置图.png | 303.15K |
| 60 | 噪声分布图.png | 1.21M |
| 61 | 噪声分析.ein | 23.51K |
| 62 | 噪声分析结果.xlsx | 29.66K |
| 63 | 说明.txt | 672B |
| 64 | 【1】原始换热网络（不含节能设备）.hch | 771.83K |
| 65 | 【2】原始换热网络（含节能设备）.hch | 886.95K |
| 66 | 【3】给出推荐方案.hch | 12.26M |
| 67 | 【4】删除回路.hch | 1.37M |
| 68 | 【5】删除距离较远的换热器并根据判断添加换热器.hch | 1.60M |
| 69 | 【6】换热网络最终结果.hch | 1.48M |
| 70 | 【1】循环水冷却器E0101设计.EDR | 323.63K |
| 71 | 【2】塔釜废液冷却器E0408设计.EDR | 283.95K |
| 72 | 绝热式固定床加氢反应器R0201设计源文件.bkp | 246.71K |
| 73 | 第一段加氢反应动力学参考文献.pdf | 226.37K |
| 74 | 第二段加氢反应动力学参考文献.pdf | 402.08K |
| 75 | 动力学说明书.docx | 3.35M |
| 76 | 动力学说明书.pdf | 1.12M |
| 77 | 【1】DSTWU.bkp | 222.76K |
| 78 | 【2】馏出物进料比设计规定.bkp | 245.71K |
| 79 | 【3】总理论板数优化.bkp | 265.00K |
| 80 | 【4】回流比优化.bkp | 259.19K |
| 81 | 【5】进料塔板位置优化.bkp | 246.63K |
| 82 | 【6】优化结果.bkp | 240.90K |
| 83 | 塔内件设计与水力学校核.bkp | 300.29K |
| 84 | 说明.txt | 823B |
| 85 | 绝热式固定床反应器R0201强度校核源文件.ra2 | 24.57K |
| 86 | 绝热式固定床反应器R0201强度校核说明书.docx | 87.96K |
| 87 | 四氢呋喃粗分塔T0402强度校核源文件.ty4 | 35.67K |
| 88 | 四氢呋喃粗分塔T0402强度校核说明书.docx | 224.23K |
| 89 | 塔釜废液冷却器E0408强度校核源文件.fx3 | 26.05K |
| 90 | 塔釜废液冷却器E0408强度校核说明书.docx | 714.45K |
| 91 | 废液冷却器E0408强度校核说明书.docx | 162B |
| 92 | 循环水冷却器E0101强度校核源文件.fx3 | 26.05K |
| 93 | 循环水冷却器E0101强度校核说明书.docx | 714.99K |

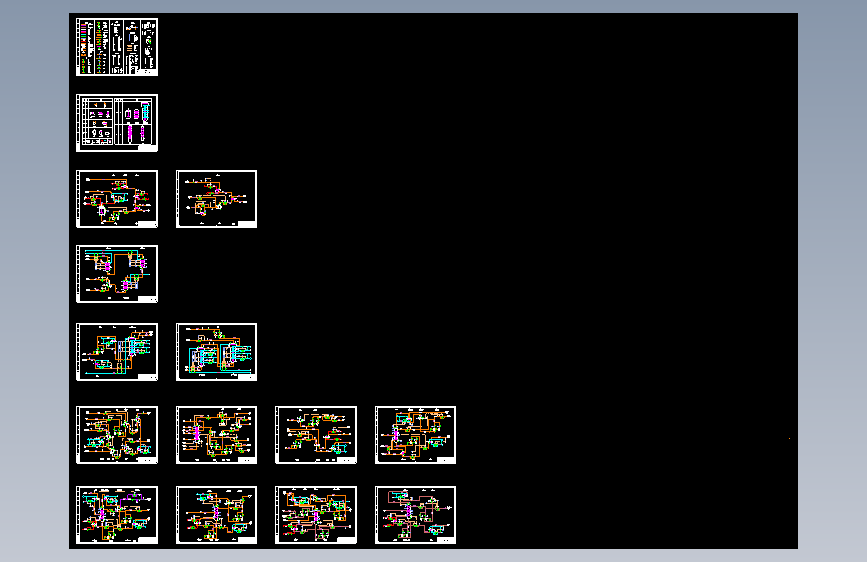

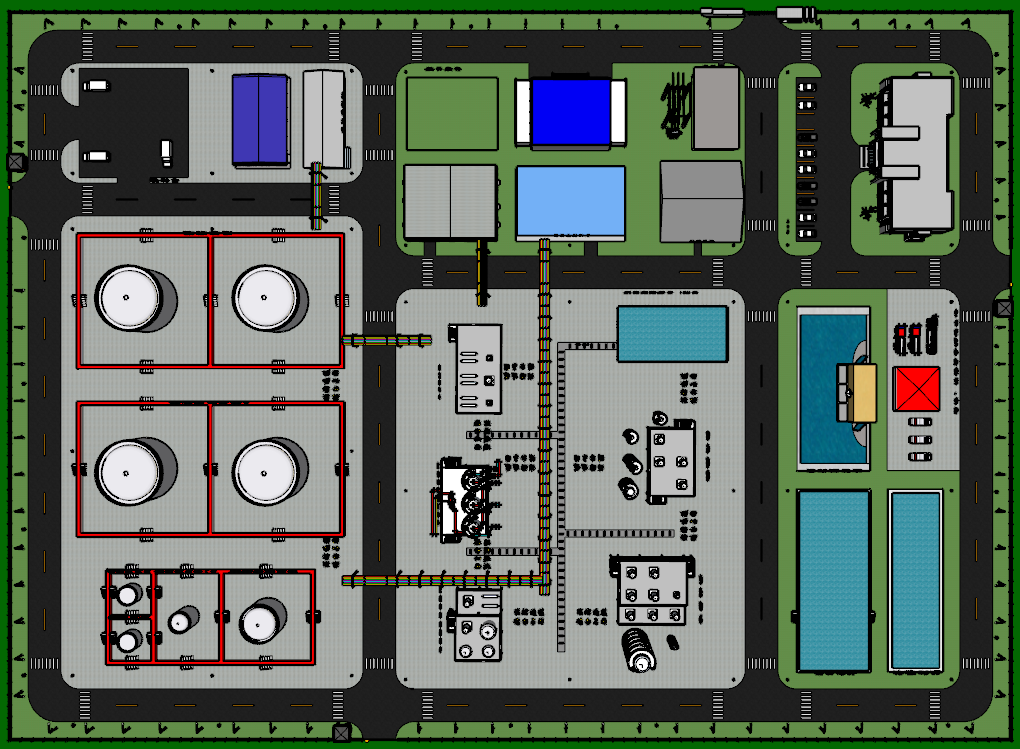

| 94 | 01-工艺物料流程图（PFD）-2004.dwg | 1.60M |
| 95 | 02-管道及仪表流程图（PID-2004.dwg | 2.10M |
| 96 | 03-车间设备布置图-2004.dwg | 250.79K |
| 97 | 04-厂区总平面布置图-2004.dwg | 688.85K |
| 98 | 0501-E0101设备工艺条件图-2004.dwg | 120.12K |
| 99 | 0502-R0201设备工艺条件图-2004.dwg | 191.35K |
| 100 | 0503-T0402设备工艺条件图-2004.dwg | 104.36K |
| 101 | 厂区三维布置源文件.skp | 468.16M |
| 102 | 俯视图.png | 586.14K |

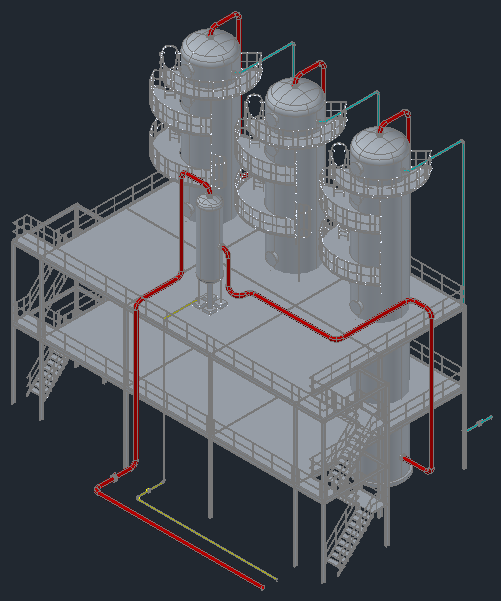

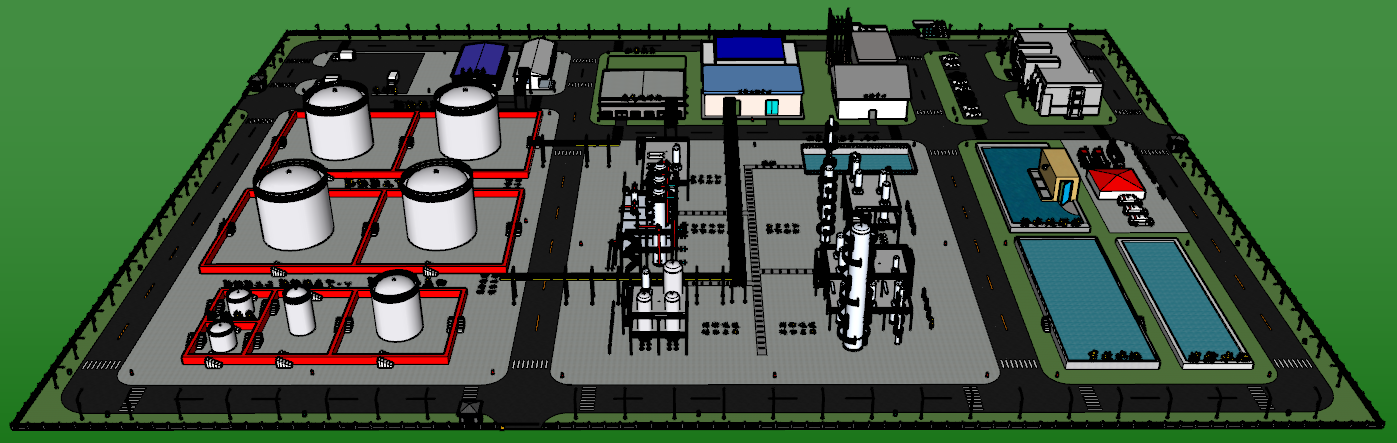

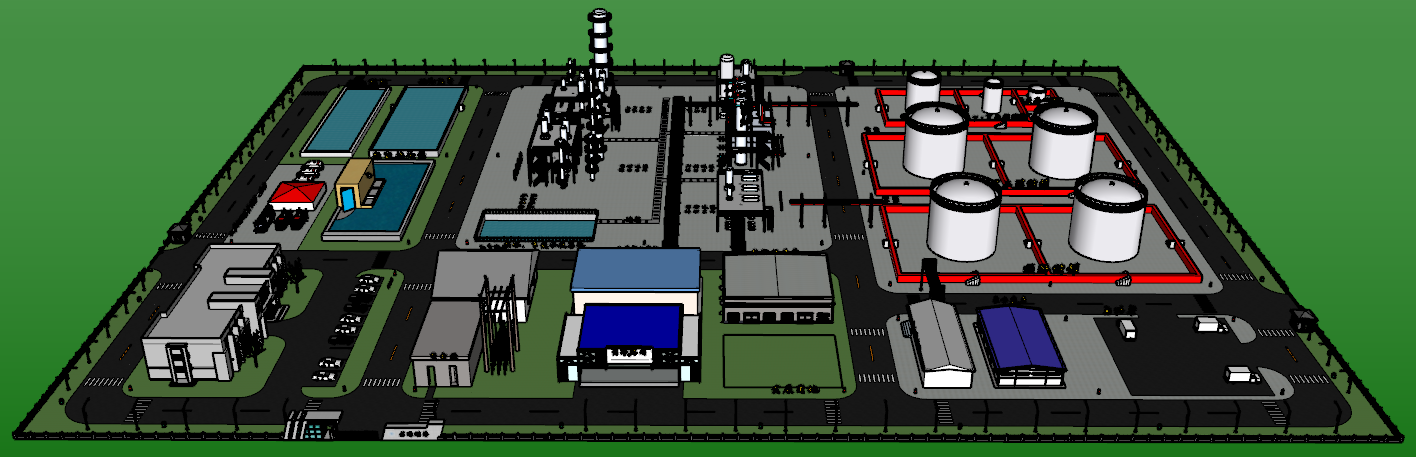

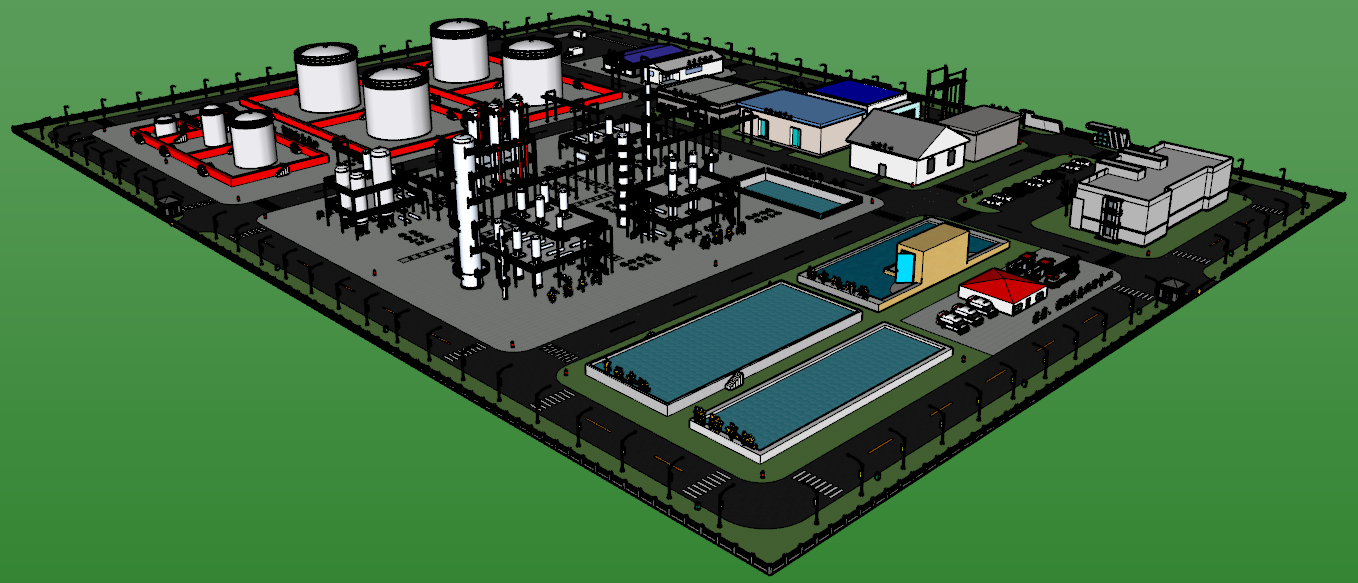

| 103 | 前视图.png | 361.65K |
| 104 | 后视图.png | 299.14K |
| 105 | 轴视图.png | 335.06K |
| 106 | 说明.txt | 695B |
| 107 | 车间三维布置源文件.dwg | 27.78M |

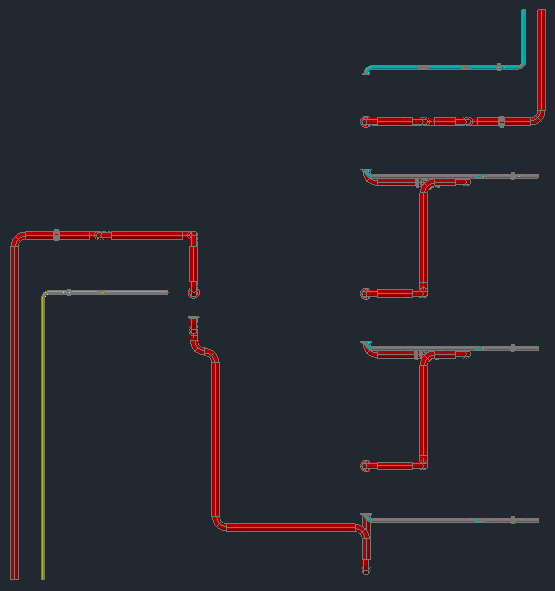

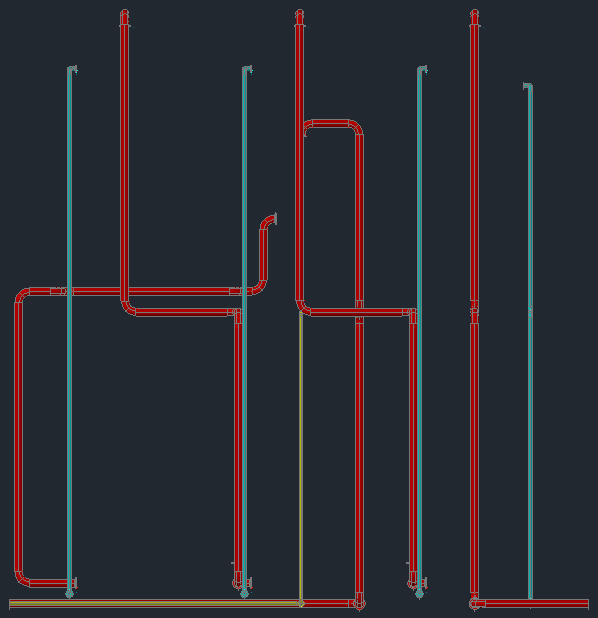

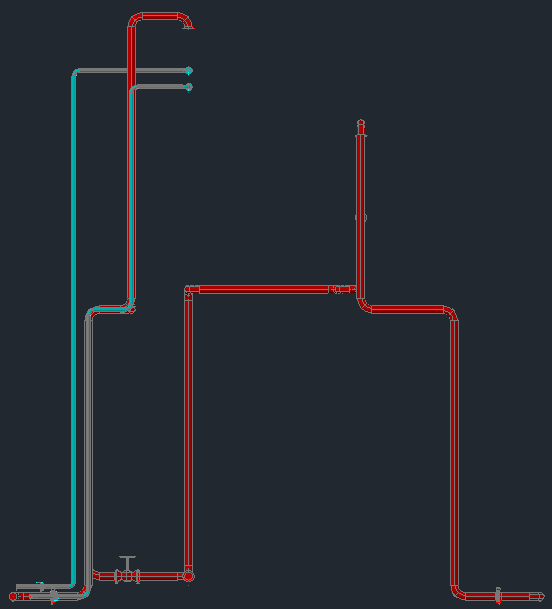

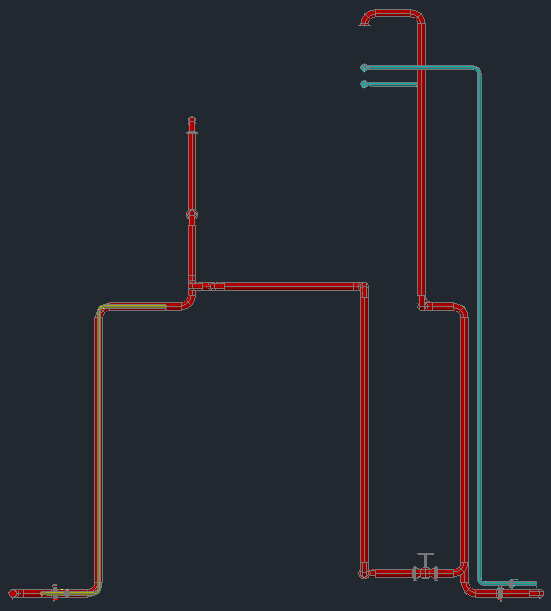

| 108 | Down.png | 15.96K |
| 109 | East.png | 15.27K |
| 110 | North.png | 13.29K |
| 111 | South.png | 14.01K |
| 112 | West.png | 15.42K |

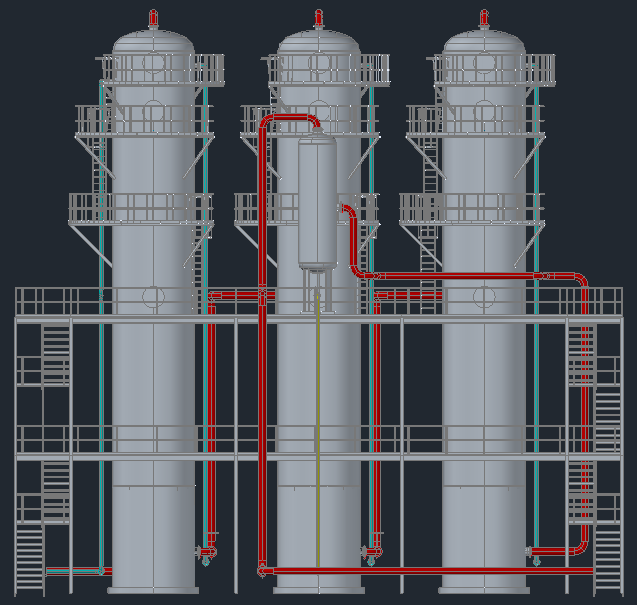

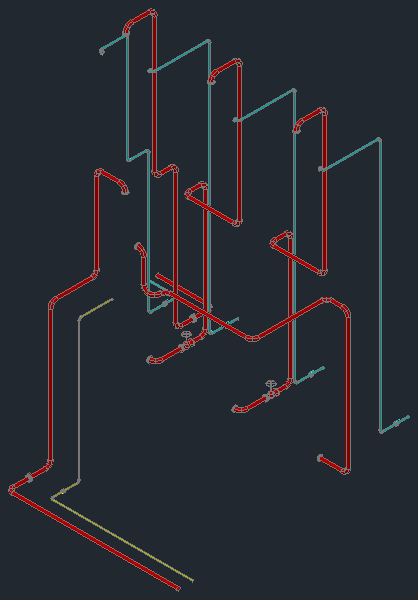

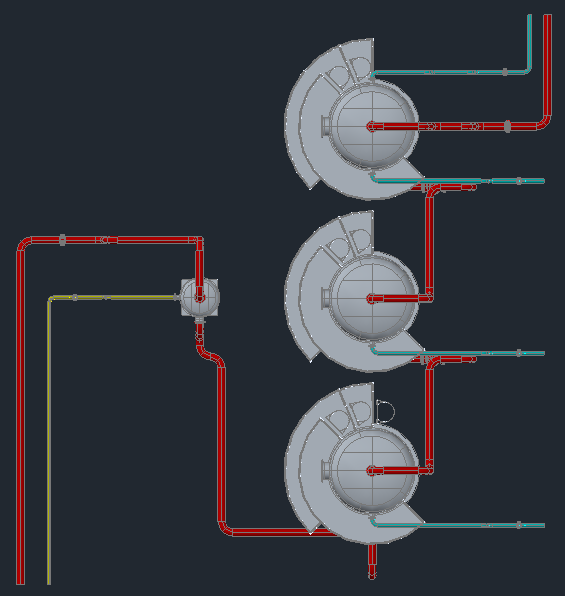

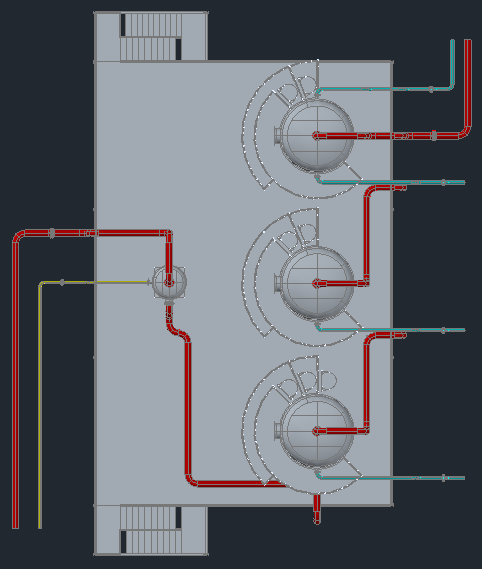

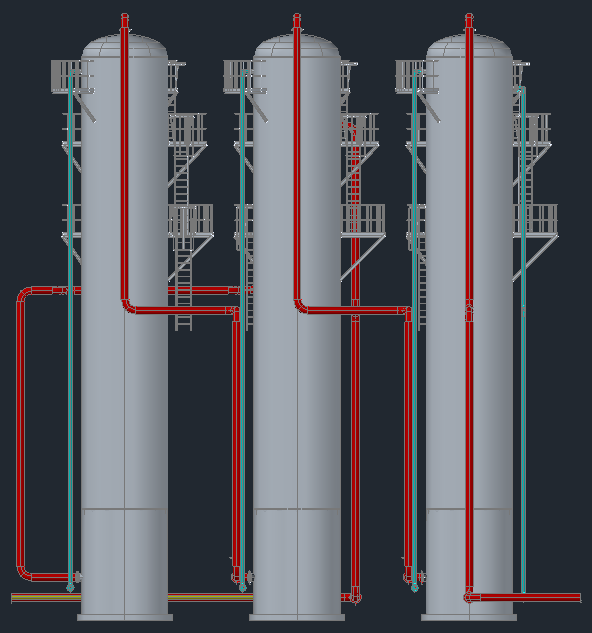

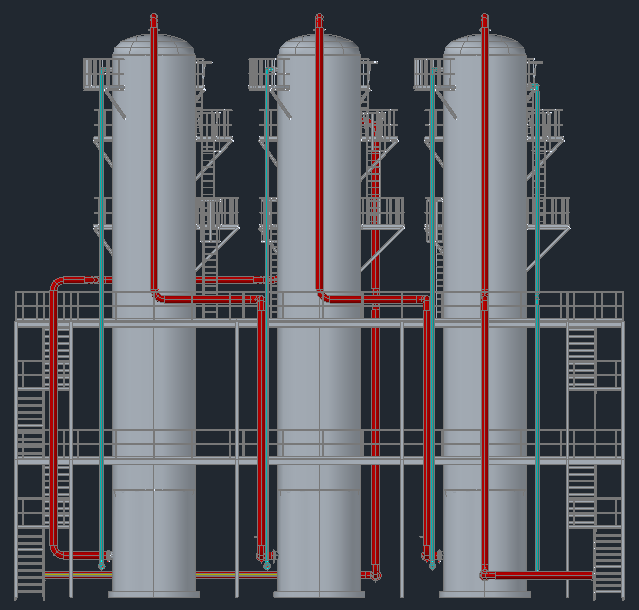

| 113 | 总览.png | 24.12K |
| 114 | Down-设备＆管道.png | 45.27K |
| 115 | Down-车间.png | 36.35K |
| 116 | East-设备＆管道.png | 30.06K |
| 117 | East-车间.png | 33.98K |

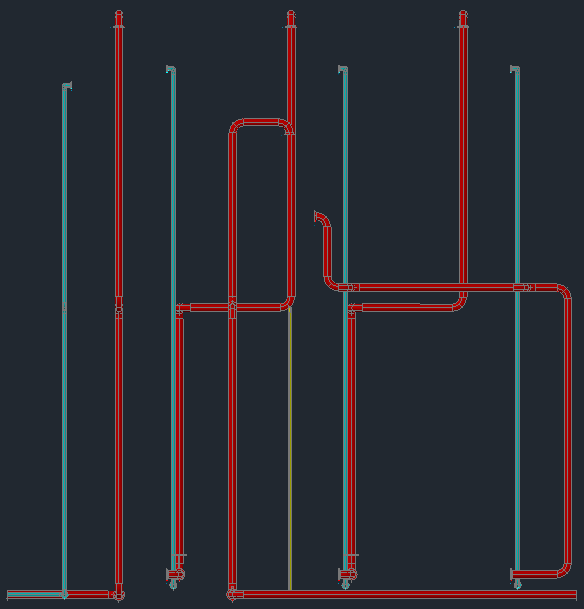

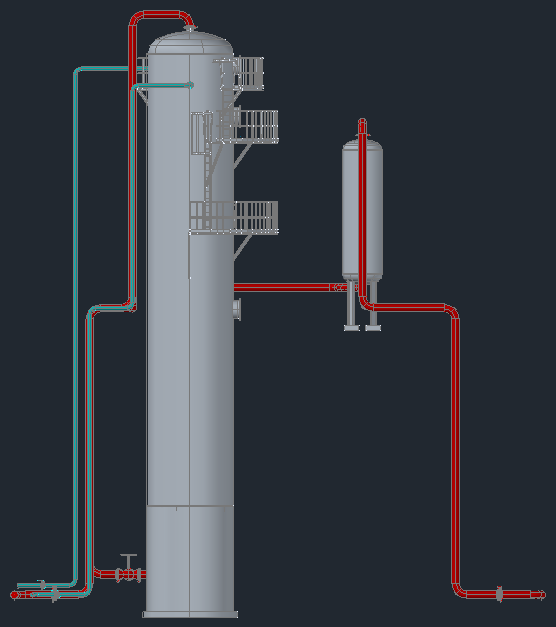

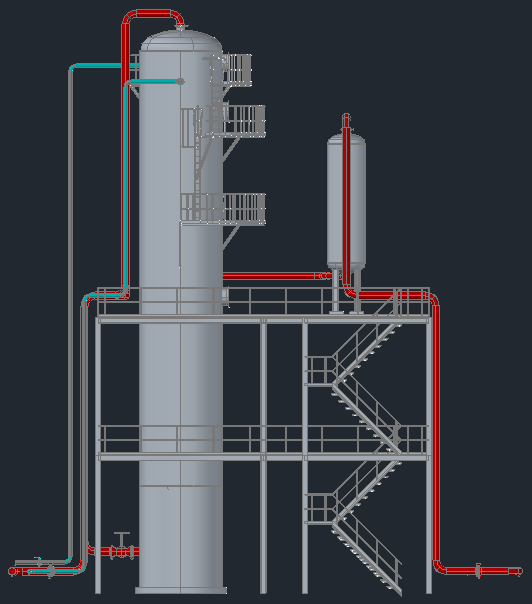

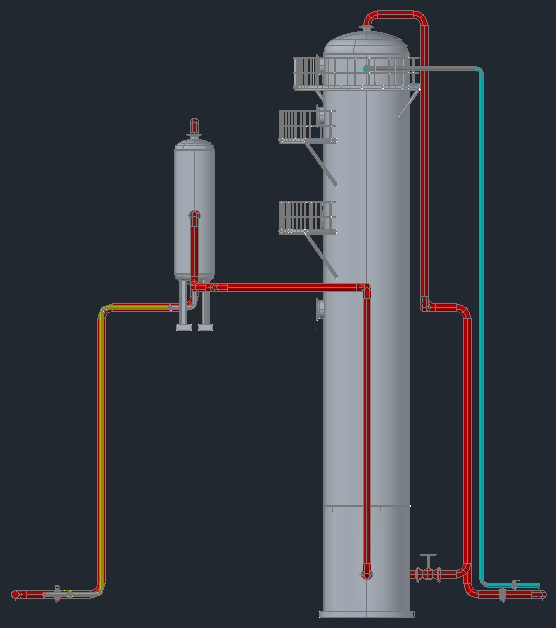

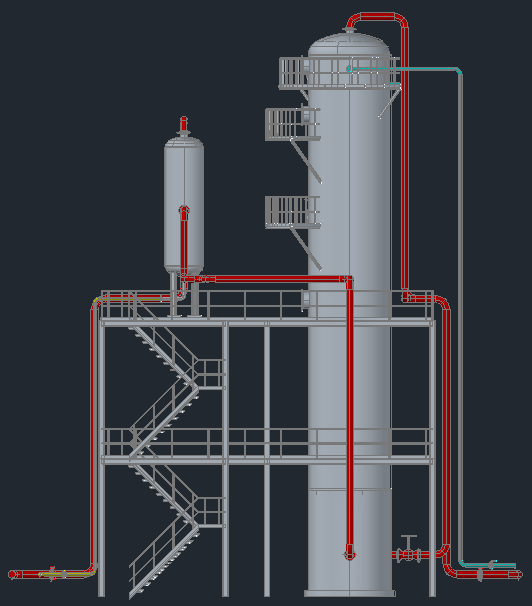

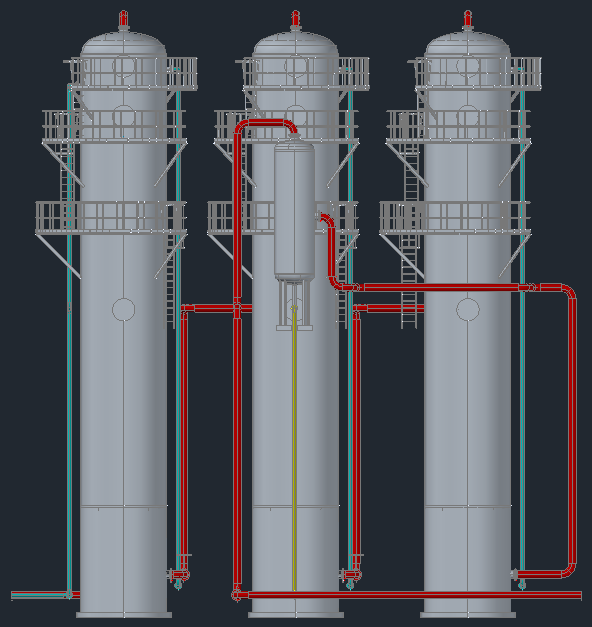

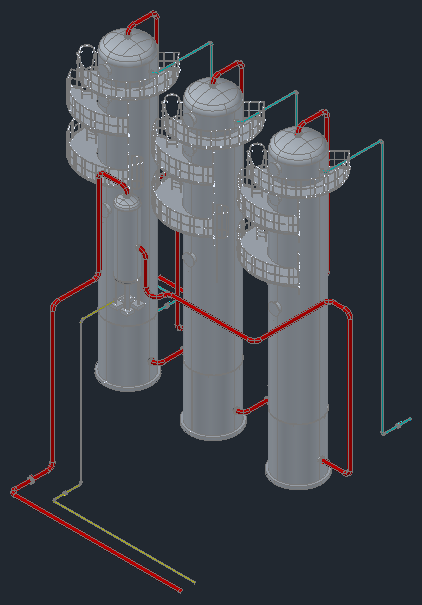

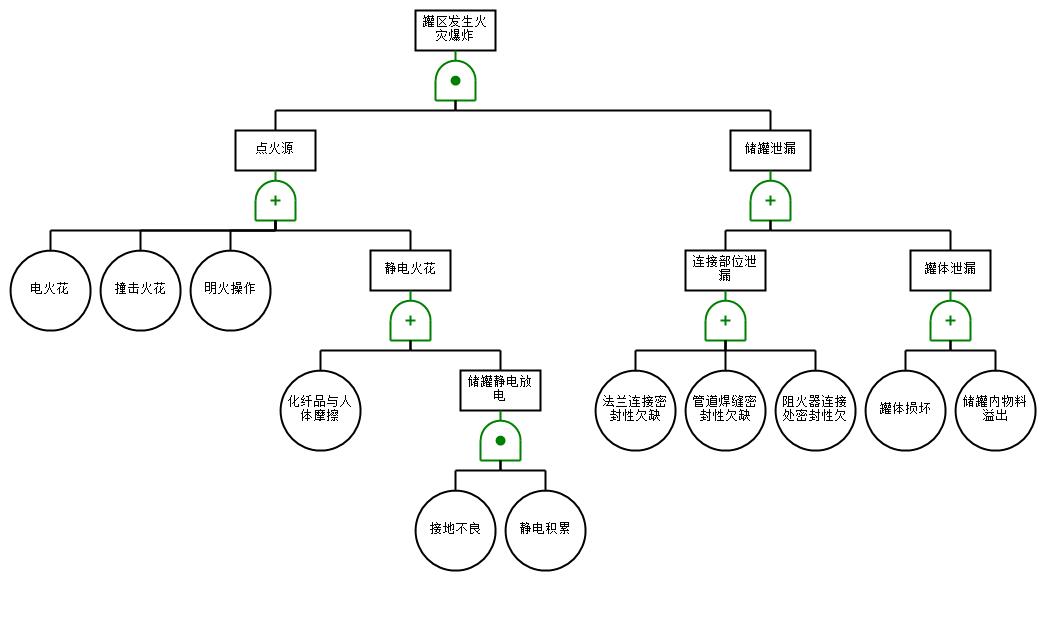

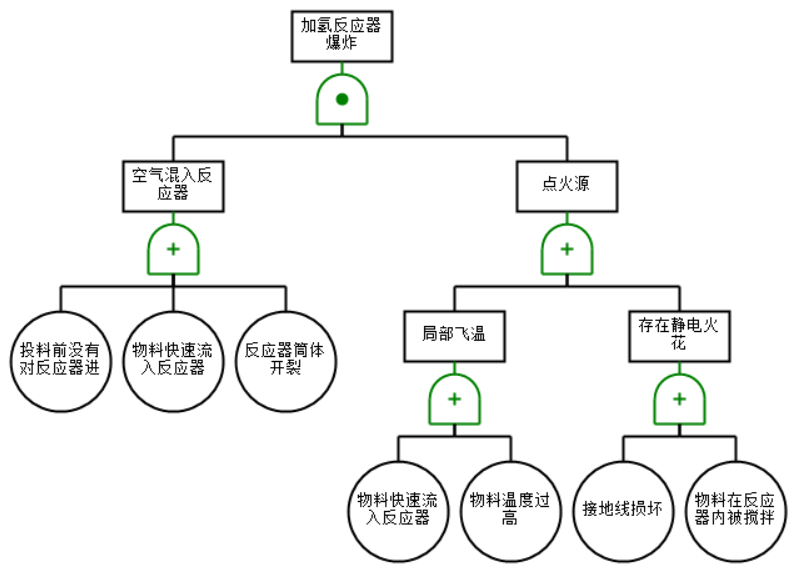

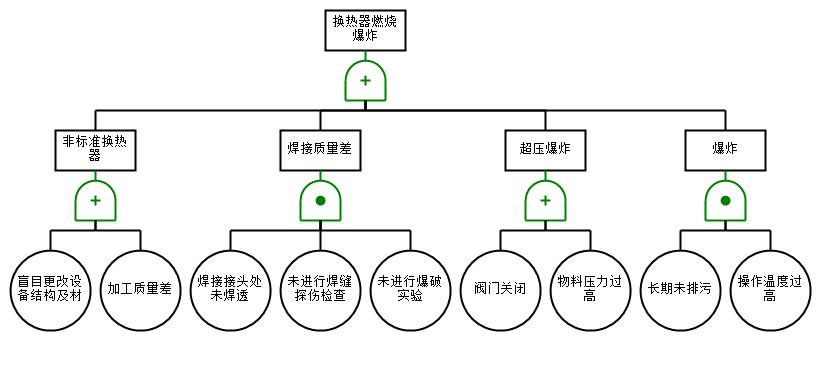

| 118 | North-设备＆管道.png | 20.95K |
| 119 | North-车间.png | 24.93K |
| 120 | South-设备＆管道.png | 22.14K |
| 121 | South-车间.png | 25.92K |
| 122 | West-设备＆管道.png | 34.82K |
| 123 | West-车间.png | 38.74K |
| 124 | 总览-设备＆管道.png | 47.42K |
| 125 | 总览-车间.png | 66.66K |
| 126 | HAZOP分析报告.pdf | 1.43M |
| 127 | 说明.txt | 688B |
| 128 | 顺酐加氢工艺年产10万吨14-丁二醇项目.opexxmh | 604.00K |
| 129 | 储罐火灾爆炸.ffta | 11.27K |
| 130 | 储罐火灾爆炸.jpg | 49.71K |
| 131 | 加氢反应器爆炸.ffta | 9.59K |
| 132 | 加氢反应器爆炸.png | 61.30K |
| 133 | 换热器燃烧爆炸.ffta | 9.53K |
| 134 | 换热器燃烧爆炸.jpg | 35.95K |

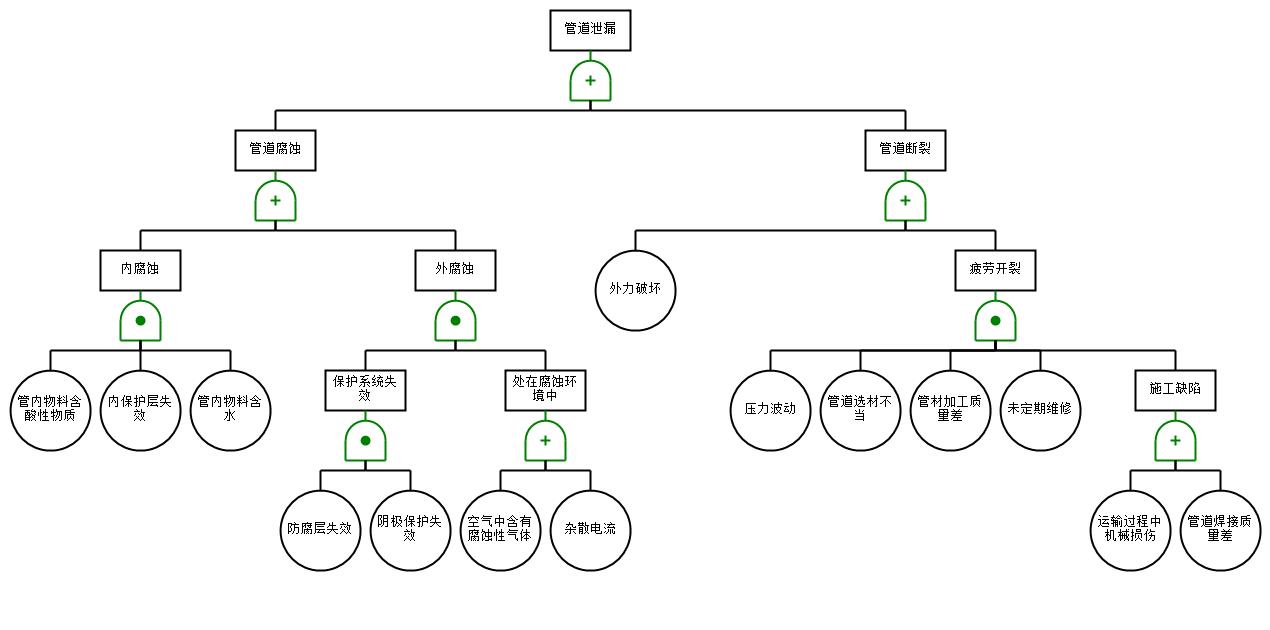

| 135 | 管道泄漏.ffta | 12.42K |
| 136 | 管道泄漏.jpg | 62.71K |
| 137 | 说明.txt | 681B |
| 138 | 首页图.pdf | 156.26K |
| 139 | 01-工艺物料流程图（PFD）.pdf | 2.81M |
| 140 | PFD图例.pdf | 71.59K |
| 141 | 02-管道及仪表流程图（PID.pdf | 1.22M |
| 142 | PID图例.pdf | 62.55K |
| 143 | 03-车间设备布置图.pdf | 377.29K |
| 144 | 04-厂区总平面布置图.pdf | 428.92K |
| 145 | 0501-E0101设备工艺条件图.pdf | 172.66K |
| 146 | 0502-R0201设备工艺条件图.pdf | 237.81K |
| 147 | 0503-T0402设备工艺条件图.pdf | 201.96K |
| 148 | Down-设备＆管道.png | 45.27K |
| 149 | Down-车间.png | 36.35K |
| 150 | East-设备＆管道.png | 30.06K |
| 151 | East-车间.png | 33.98K |
| 152 | North-设备＆管道.png | 20.95K |
| 153 | North-车间.png | 24.93K |
| 154 | South-设备＆管道.png | 22.14K |
| 155 | South-车间.png | 25.92K |
| 156 | West-设备＆管道.png | 34.82K |
| 157 | West-车间.png | 38.74K |
| 158 | 总览-设备＆管道.png | 47.42K |
| 159 | 总览-车间.png | 66.66K |
| 160 | 俯视图.png | 586.14K |
| 161 | 前视图.png | 361.65K |
| 162 | 后视图.png | 299.14K |
| 163 | 轴视图.png | 335.06K |
| 164 | Down.png | 15.96K |
| 165 | East.png | 15.27K |
| 166 | North.png | 13.29K |
| 167 | South.png | 14.01K |
| 168 | West.png | 15.42K |
| 169 | 总览.png | 24.12K |
| 170 | 管道轴测图.pdf | 7.72M |
| 171 | 1-可行性报告.docx | 2.28M |
| 172 | 2-初步设计说明书.docx | 4.21M |
| 173 | 3.1-换热器设计说明书.docx | 5.43M |
| 174 | 3.2-反应器设计说明书.docx | 2.54M |
| 175 | 3.3-塔设备设计说明书.docx | 2.92M |
| 176 | 4-设备选型一览表.docx | 1.22M |
| 177 | 5-能量集成与换热网络设计.docx | 1.78M |
| 178 | 6-经济分析.docx | 1.54M |
| 179 | 7-环境影响评价报告-改.docx | 1.50M |
| 180 | 8-安全预评价报告-改.docx | 1.84M |
| 181 | 9-中国绿色低碳发展要求评估报告.docx | 1.24M |
| 182 | 附录1-物料平衡书.docx | 1.43M |
| 183 | 附录2-MSDS.docx | 1.28M |
| 184 | 附录3-公用工程供应协议及方案.docx | 1.18M |
| 185 | 附录4-HAZOP分析报告.docx | 1.28M |
| 186 | 附录5-能量平衡书.docx | 1.40M |
