6.5万吨年硫磺回收项目初步设计（ID:2709476）
0.png)
0.png)
0.png)
0.png)
0.png)

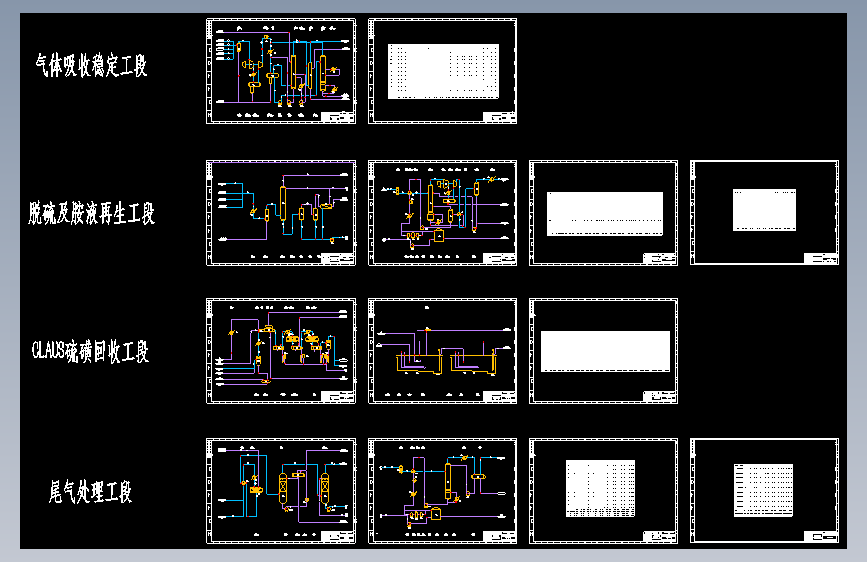

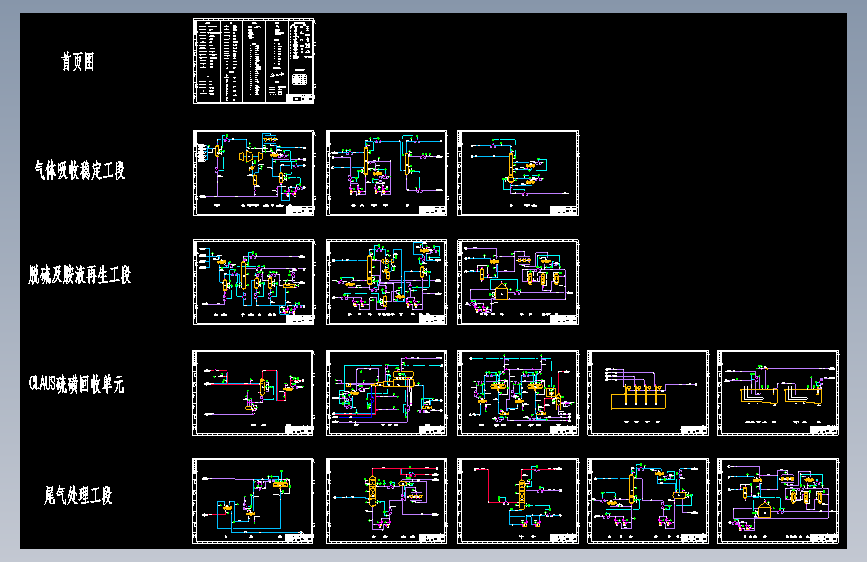

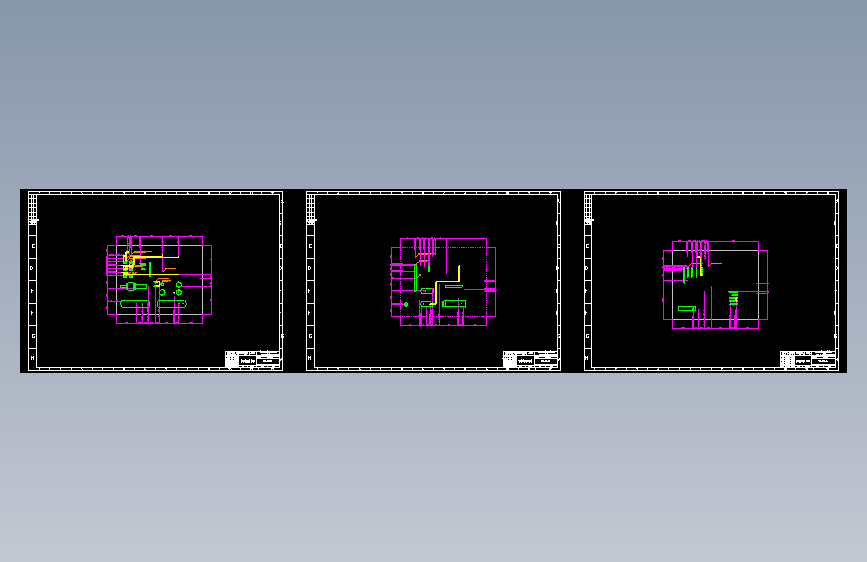

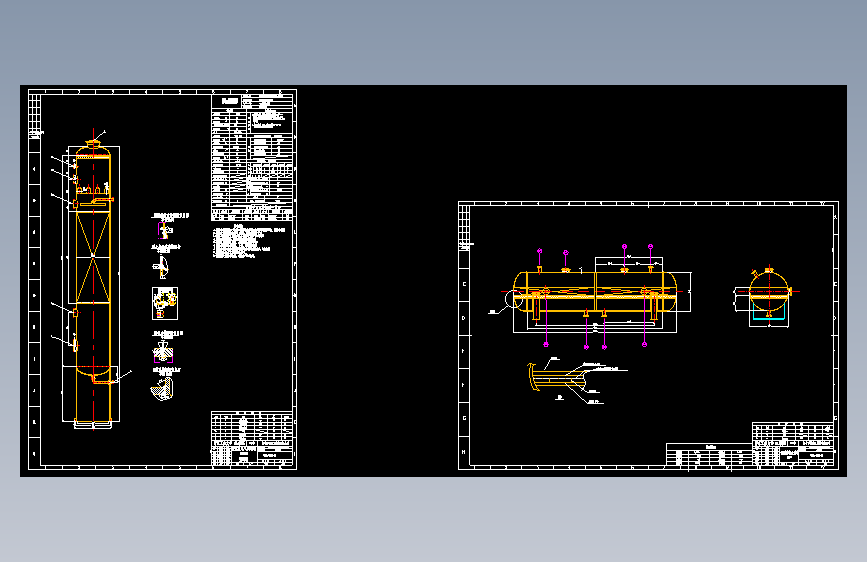

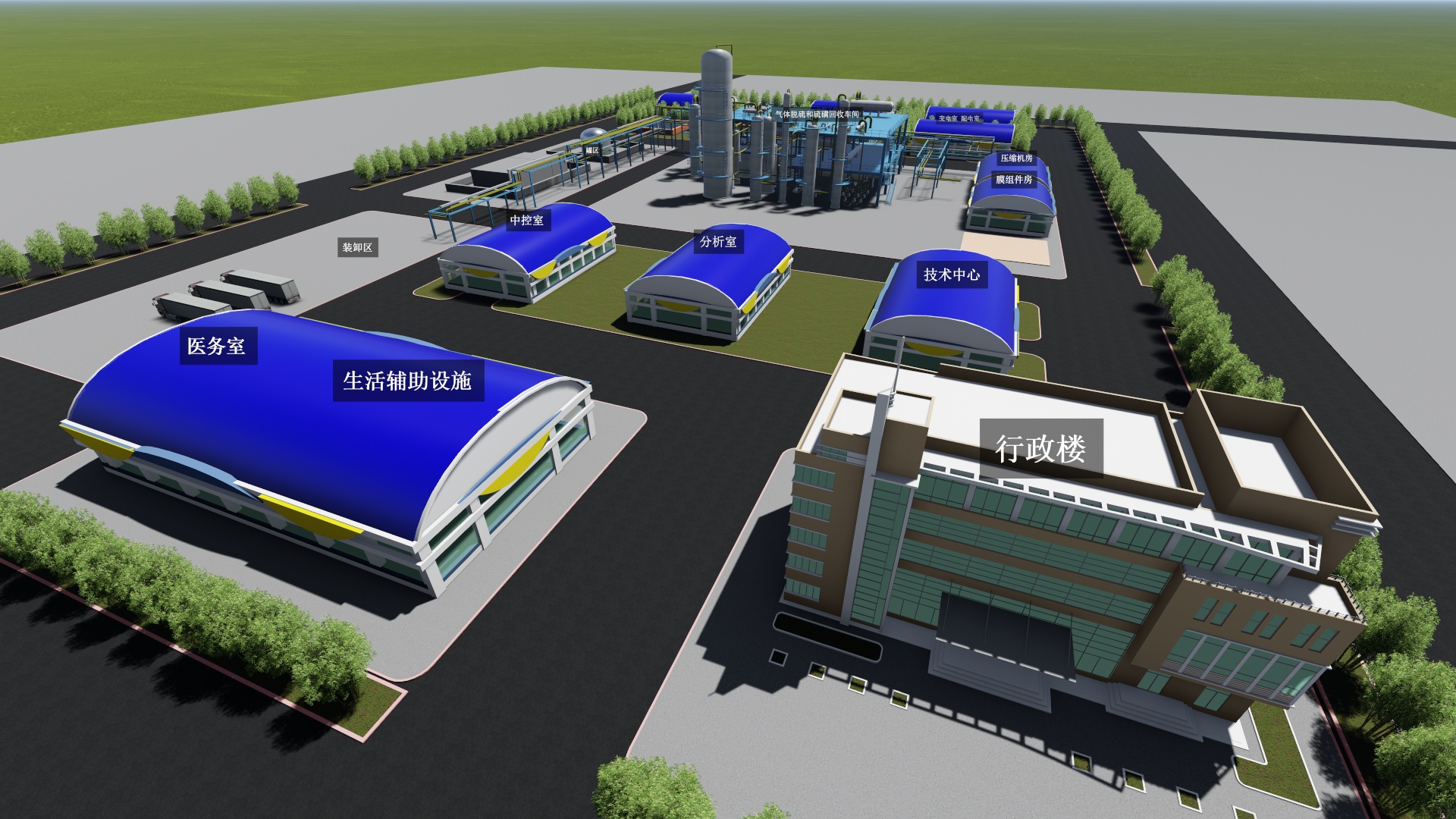

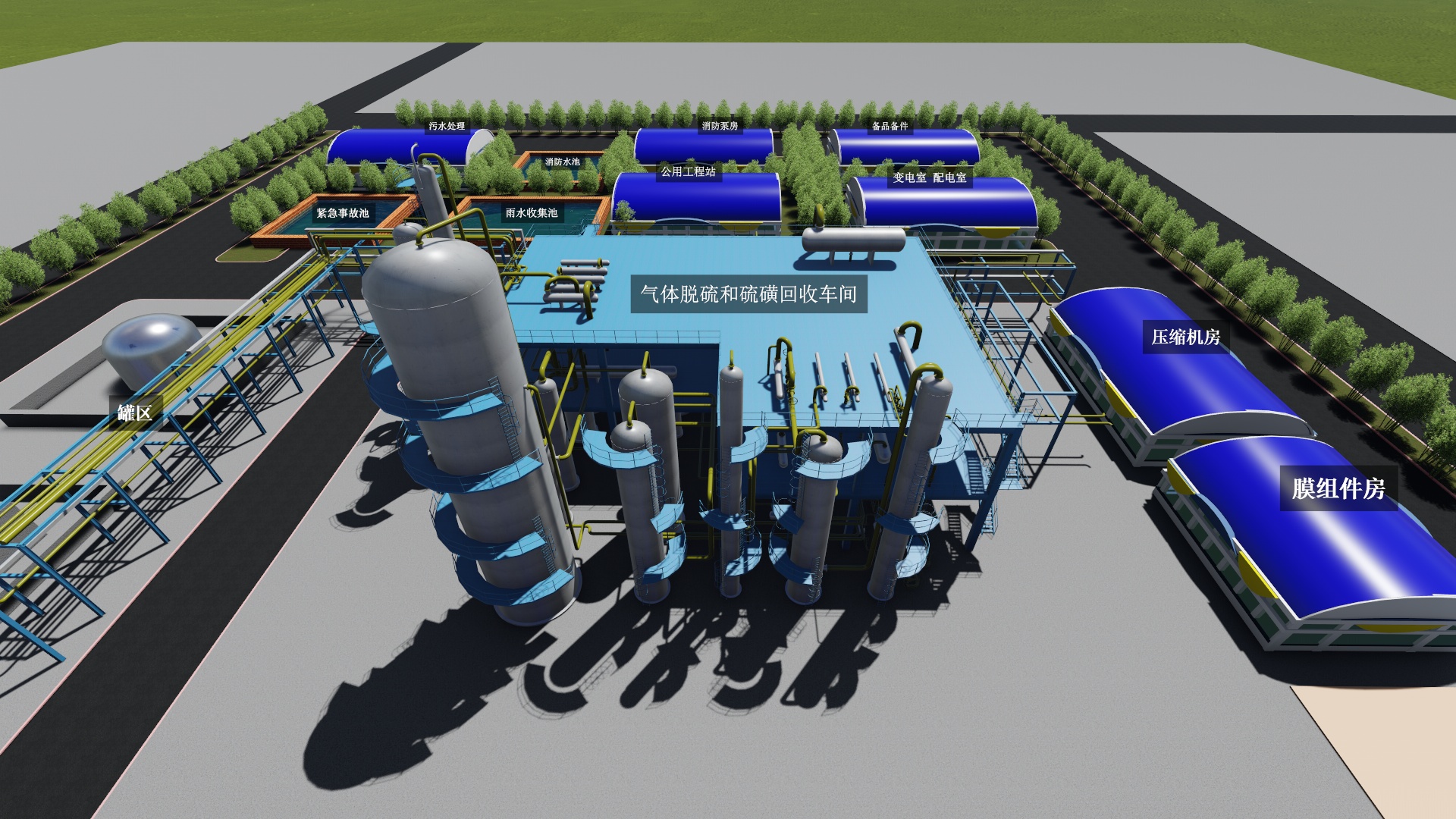

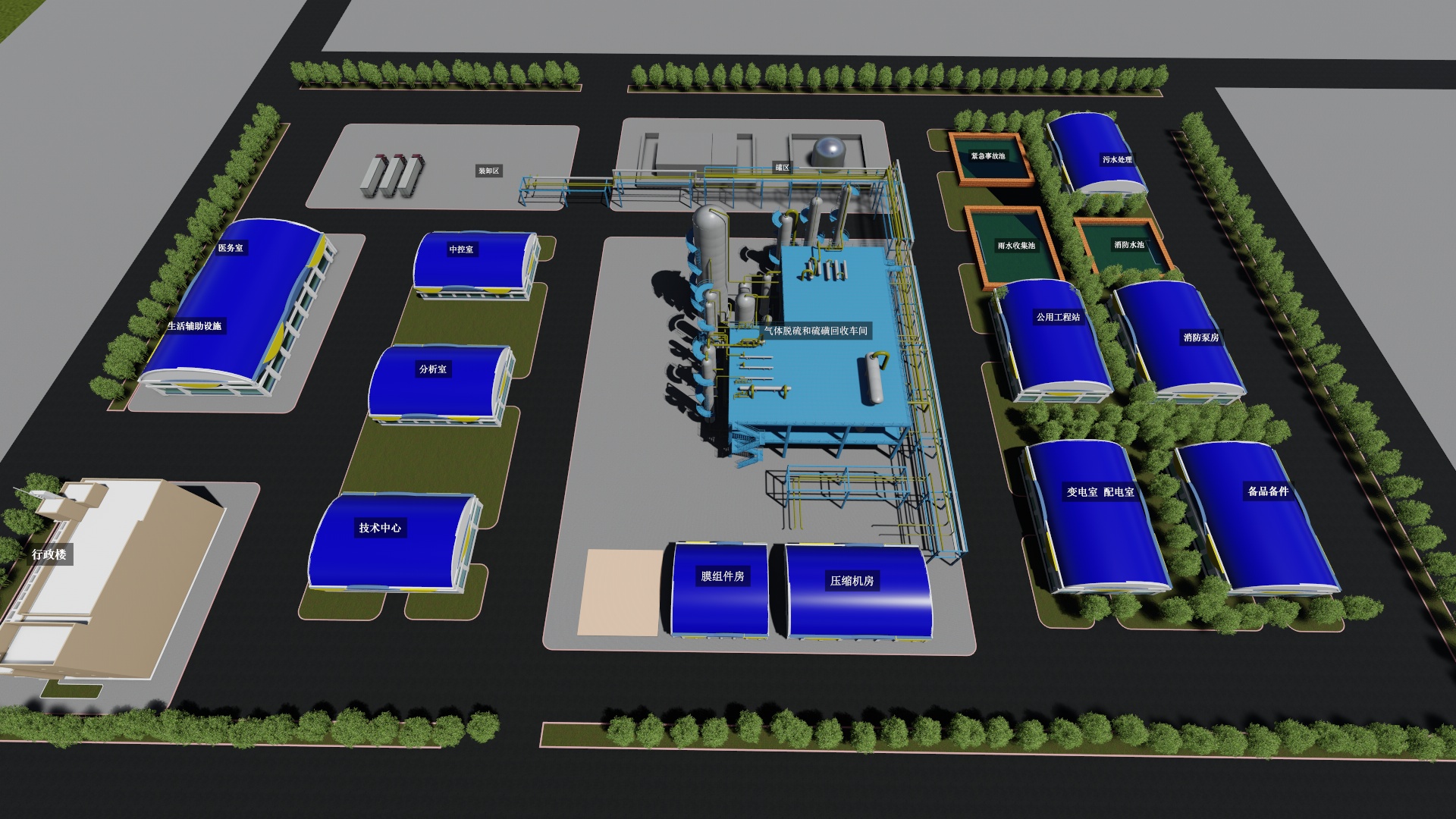

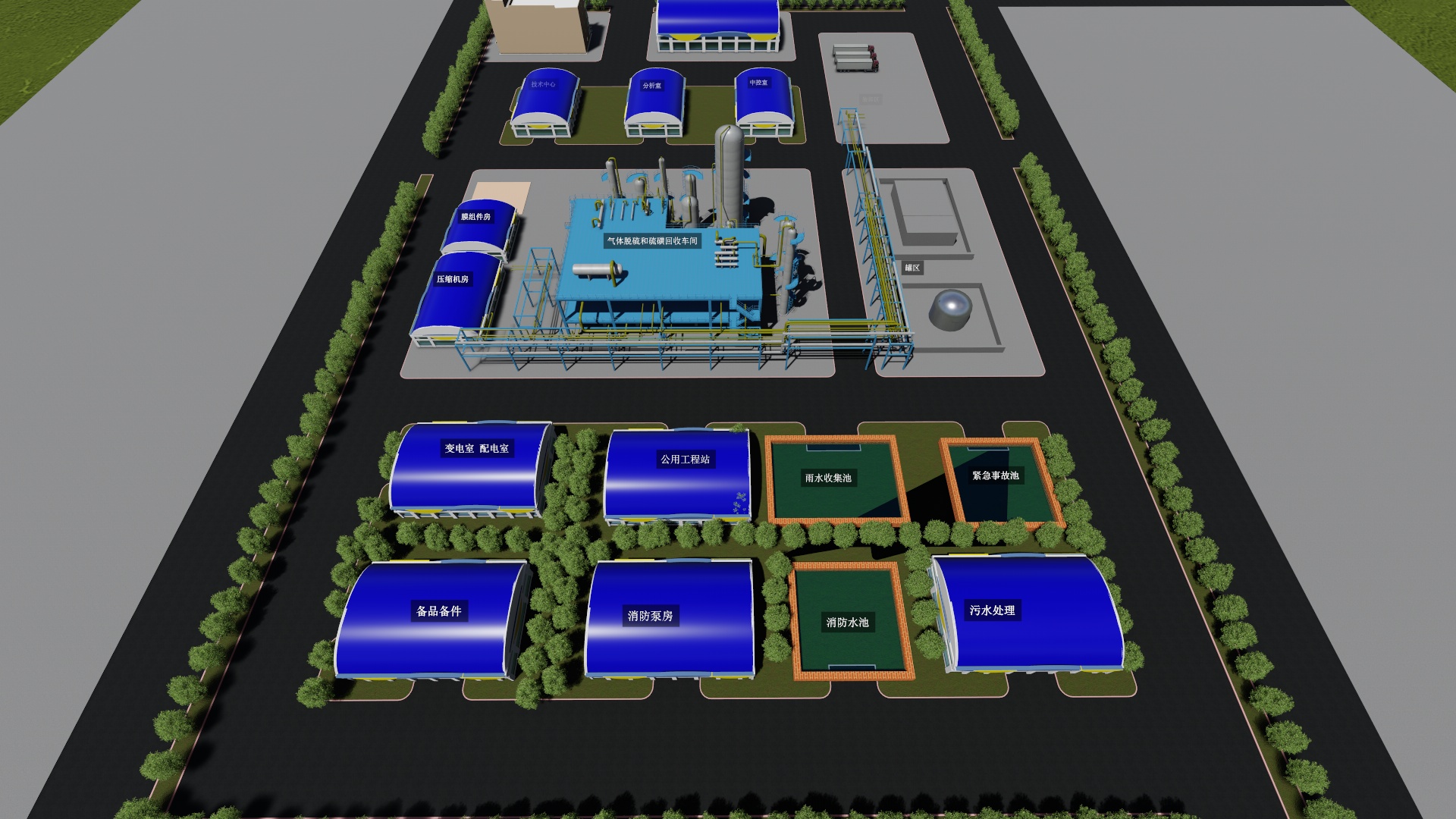

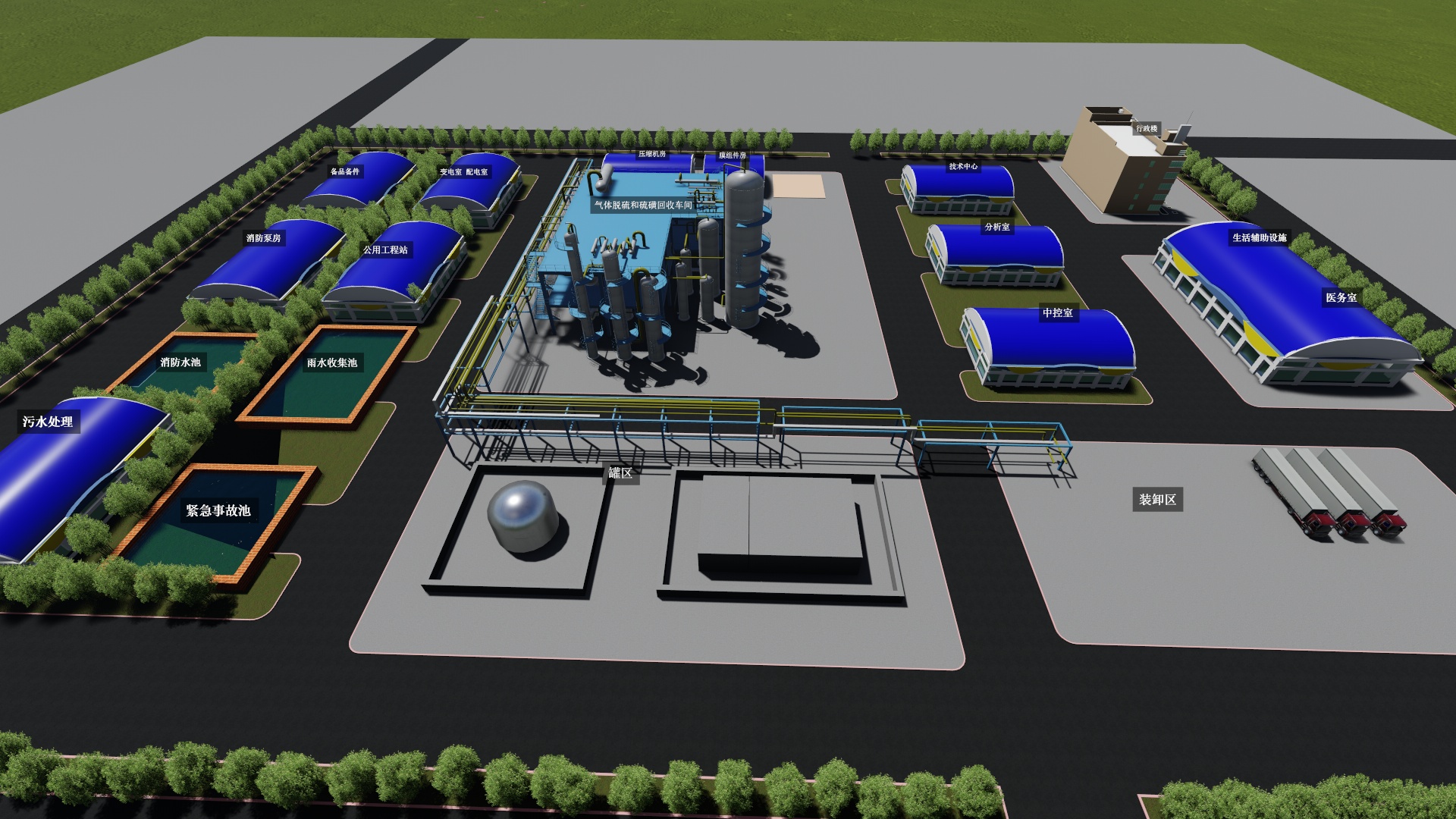

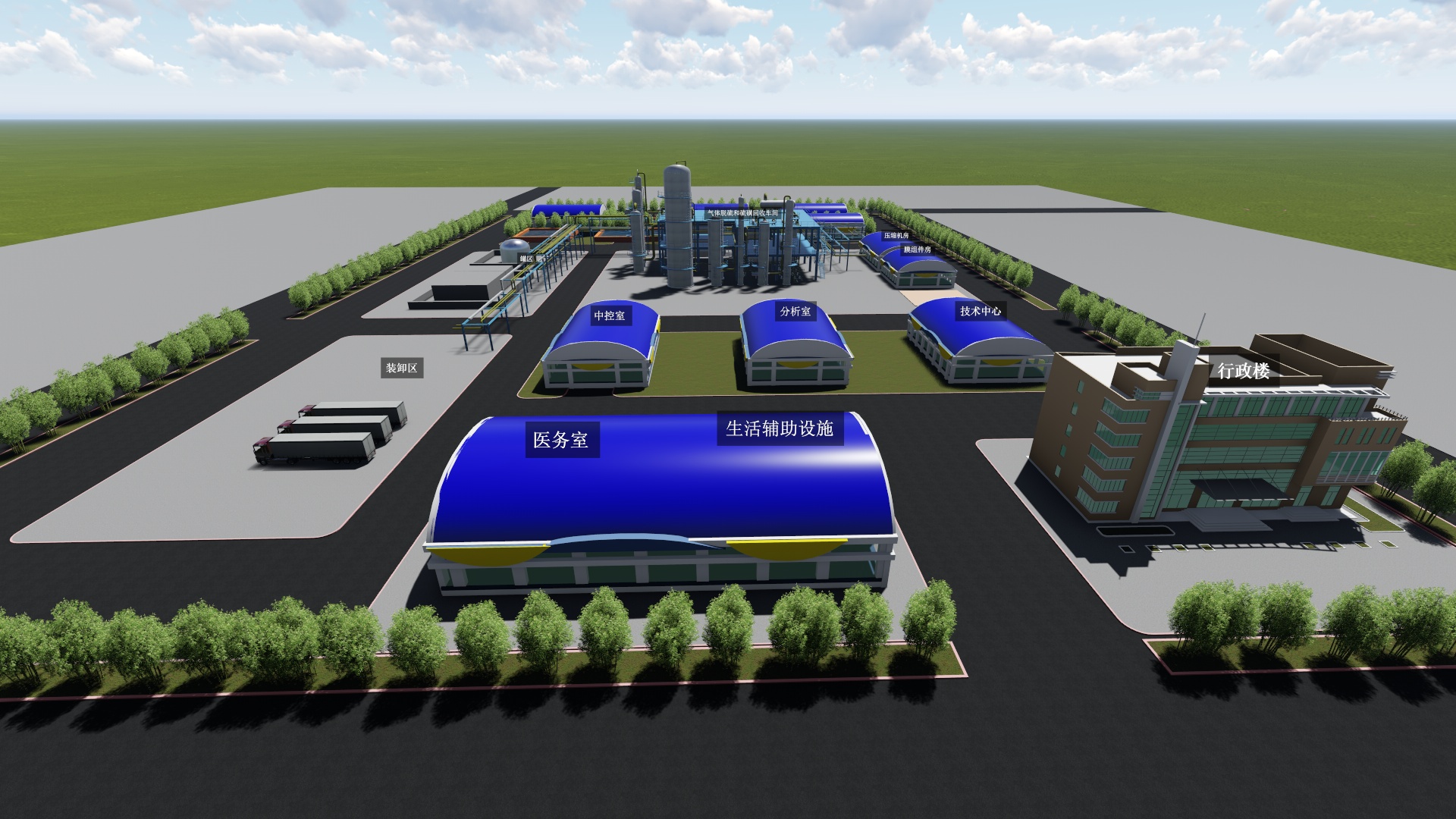

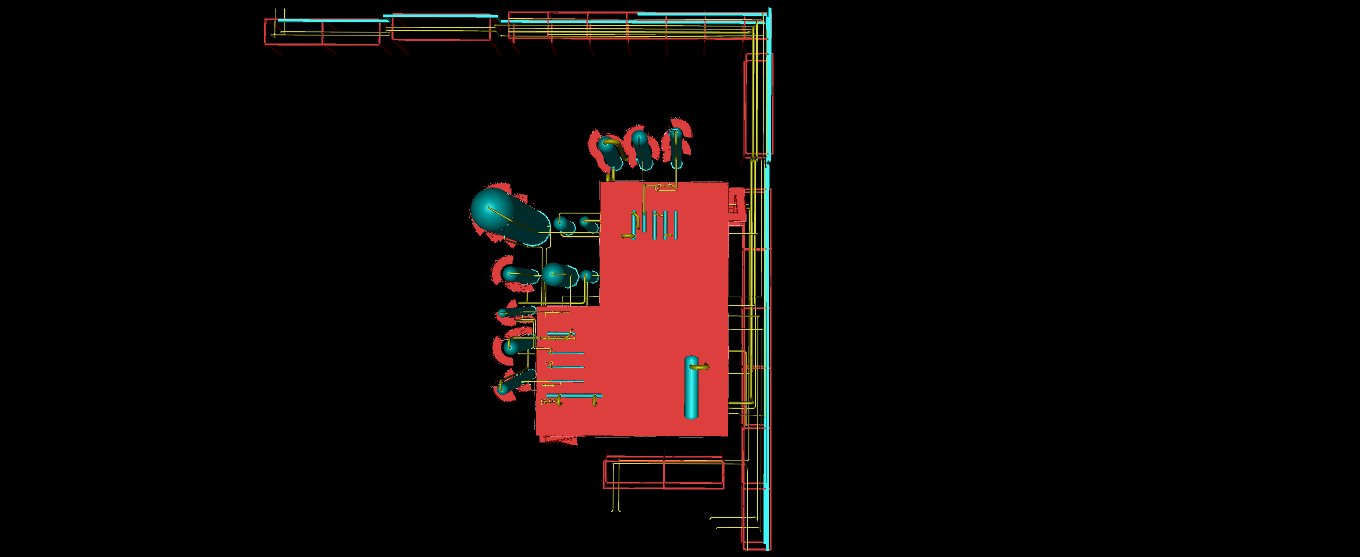

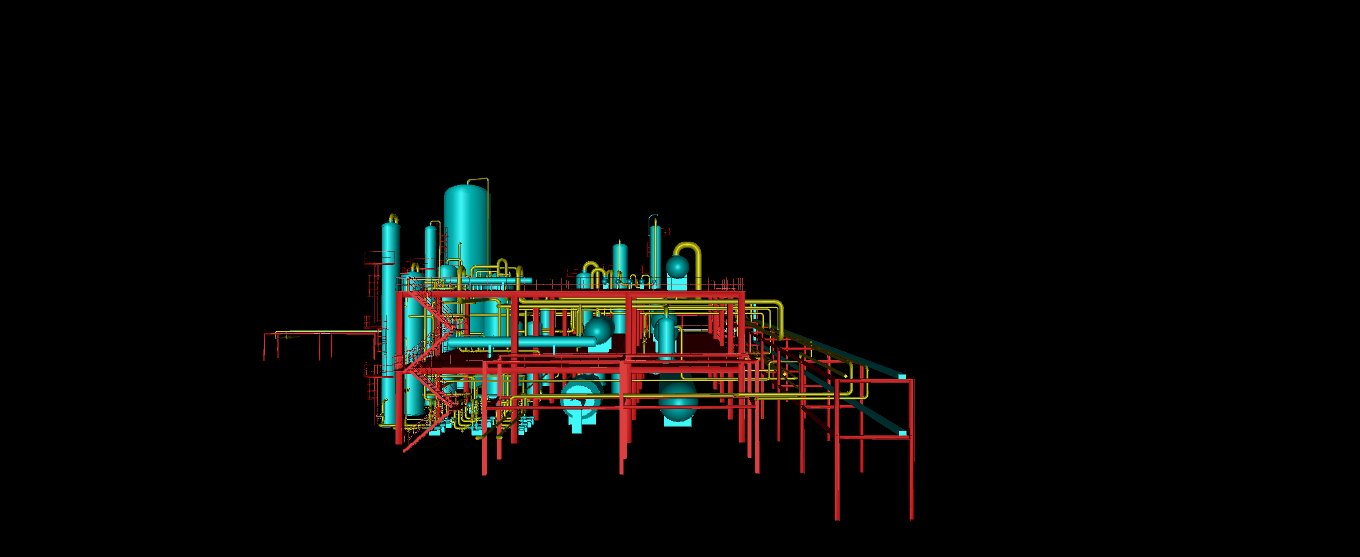

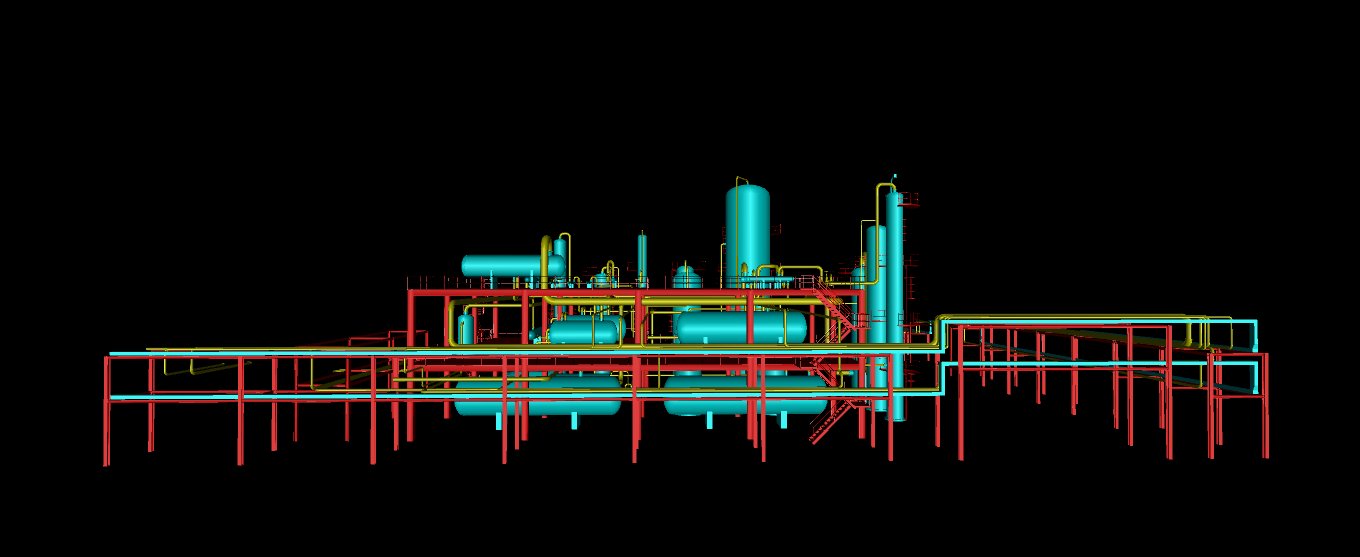

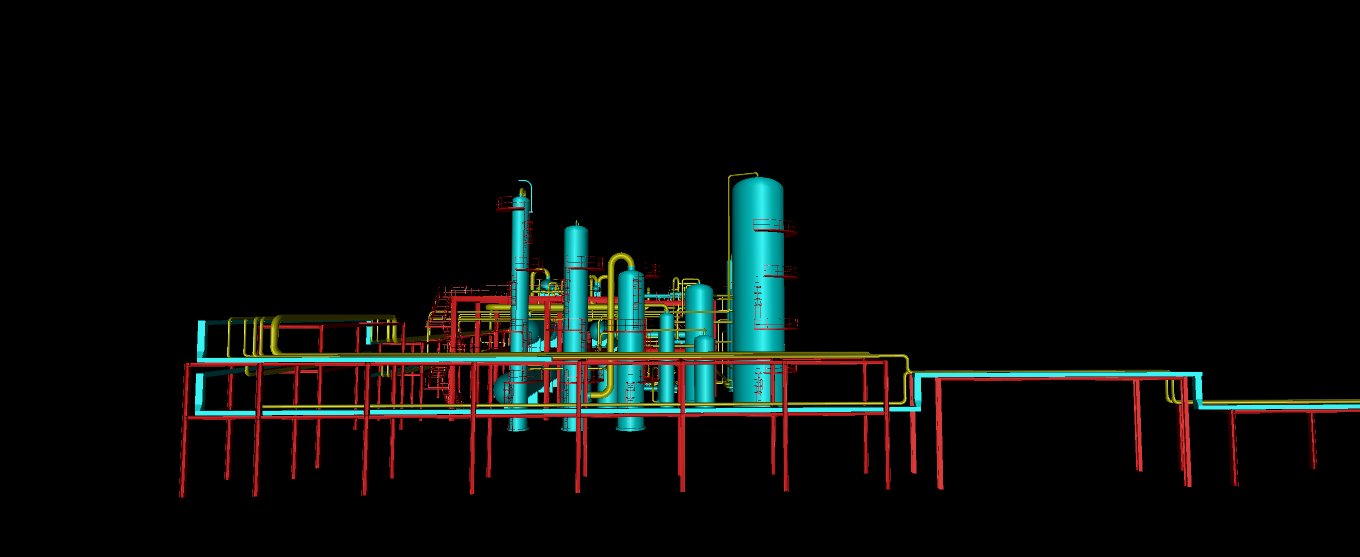

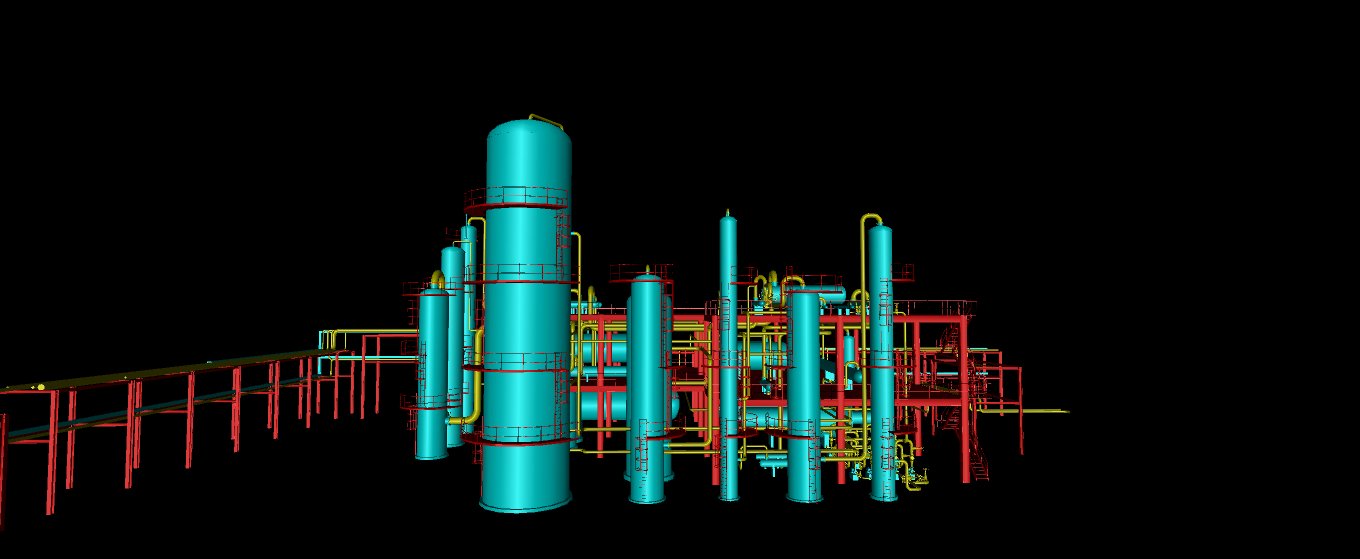

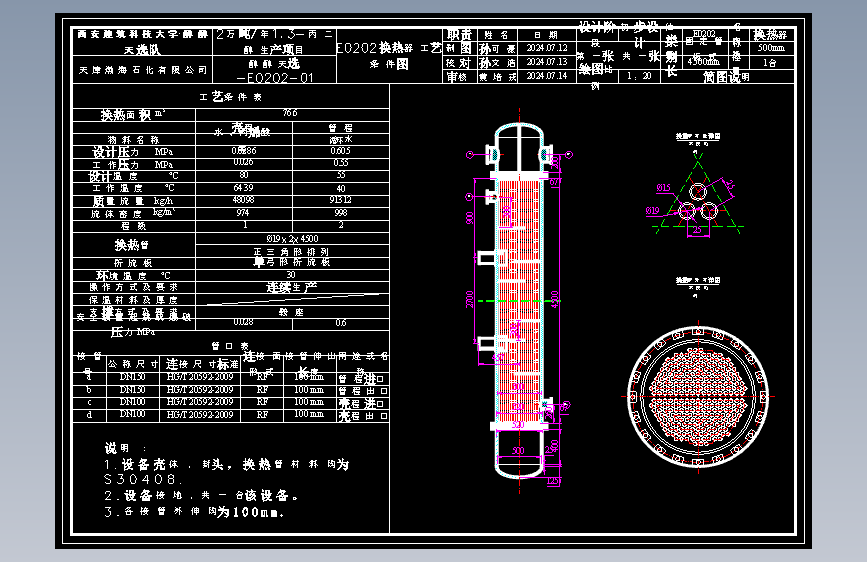

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1759916556720.zip | 180.96M |
| 2 | 7-VELA作品信息表.pdf | 1.11M |
| 3 | 4-设计图册.pdf | 3.24M |
| 4 | 1-VELA-PFD.dwg | 832.48K |
| 5 | 2-VELA-PID.dwg | 938.35K |
| 6 | 3-VELA-车间平立面布置图.dwg | 372.17K |
| 7 | 4-VELA-厂区总平面布置图.dwg | 261.23K |
| 8 | 5-VELA-装配图.dwg | 717.08K |
| 9 | 6-VELA-管道轴测图.dwg | 222.78K |
| 10 | 7-VELA-管道平面图.dwg | 499.89K |
| 11 | 厂区三维.FBX | 3.93M |
| 12 | 1.jpg | 639.91K |
| 13 | 2.jpg | 695.83K |
| 14 | 3.jpg | 579.27K |
| 15 | 4.jpg | 517.03K |
| 16 | 5.jpg | 619.82K |
| 17 | 6.jpg | 562.67K |
| 18 | 7.jpg | 720.08K |
| 19 | 7-VELA-管道平面图.dwg | 500.82K |
| 20 | 6-VELA-管道轴测图.dwg | 225.46K |
| 21 | 车间三维.RVM | 2.97M |
| 22 | 车间3D俯视图.jpg | 46.84K |
| 23 | 车间3D右视图.jpg | 54.68K |
| 24 | 车间3D后视图.jpg | 71.43K |
| 25 | 车间3D左侧视图.jpg | 60.64K |
| 26 | 车间3D正视图.jpg | 75.68K |
| 27 | 0-VELA摘要.docx | 8.49M |
| 28 | 1-VELA可行性研究报告.docx | 8.86M |
| 29 | 1-附VELA经济分析完整报告.docx | 8.67M |
| 30 | 2-VELA初步设计说明书.docx | 15.94M |
| 31 | 2-附1VELA物料衡算：物料平衡计算书.docx | 13.63M |
| 32 | 2-附2VELA能量衡算：能量平衡计算书.docx | 13.61M |
| 33 | 2-附3VELA配管一览表.docx | 8.36M |
| 34 | 3-VELA创新点概述.docx | 9.31M |
| 35 | 4.1-VELA设备选型与设计计算说明书.docx | 16.62M |
| 36 | 4.2-VELA设备选型一览表.docx | 8.36M |
| 37 | 5-VELA换热网络设计.docx | 10.85M |
| 38 | 6-VELA环境影响评价报告.docx | 13.65M |
| 39 | 7-VELA安全预评价报告.docx | 13.80M |
| 40 | 7-附VELAMSDS一览表.docx | 13.63M |
| 41 | readme.txt | 1.15K |
| 42 | E0202.edr | 370.09K |
| 43 | E0306.EDR | 489.46K |
| 44 | readme.txt | 1.15K |
| 45 | 全流程模拟（含换热网络）.apw | 6.46M |
| 46 | 全流程模拟（含换热网络）.bkp | 1.80M |
| 47 | 换热网络-优化前.hch | 418.86K |
| 48 | 换热网络-最终优化版.hch | 2.01M |
| 49 | readme.txt | 957B |
| 50 | 全流程模拟（含换热网络）.apw | 6.46M |
| 51 | 全流程模拟（含换热网络）.bkp | 1.80M |
| 52 | SimulationofFlowandChemicalReactionsinaClausSulfur.pdf | 455.99K |
| 53 | 1万吨_年硫磺回收装置全流程动态模拟_李复.caj | 4.06M |
| 54 | LS_951催化剂Claus反应尾气加氢转化动力学研究.caj | 218.26K |
| 55 | 克劳斯炉F0301优化.apw | 1.36M |
| 56 | 克劳斯炉F0301优化.bkp | 186.29K |

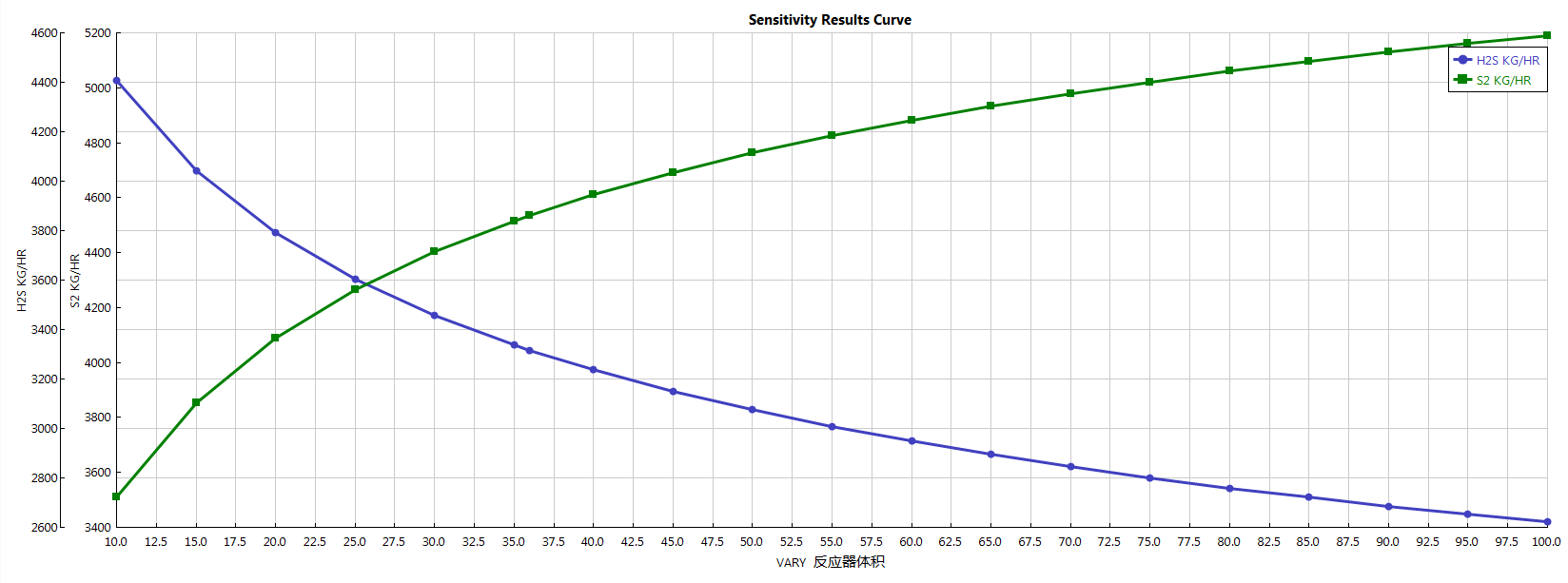

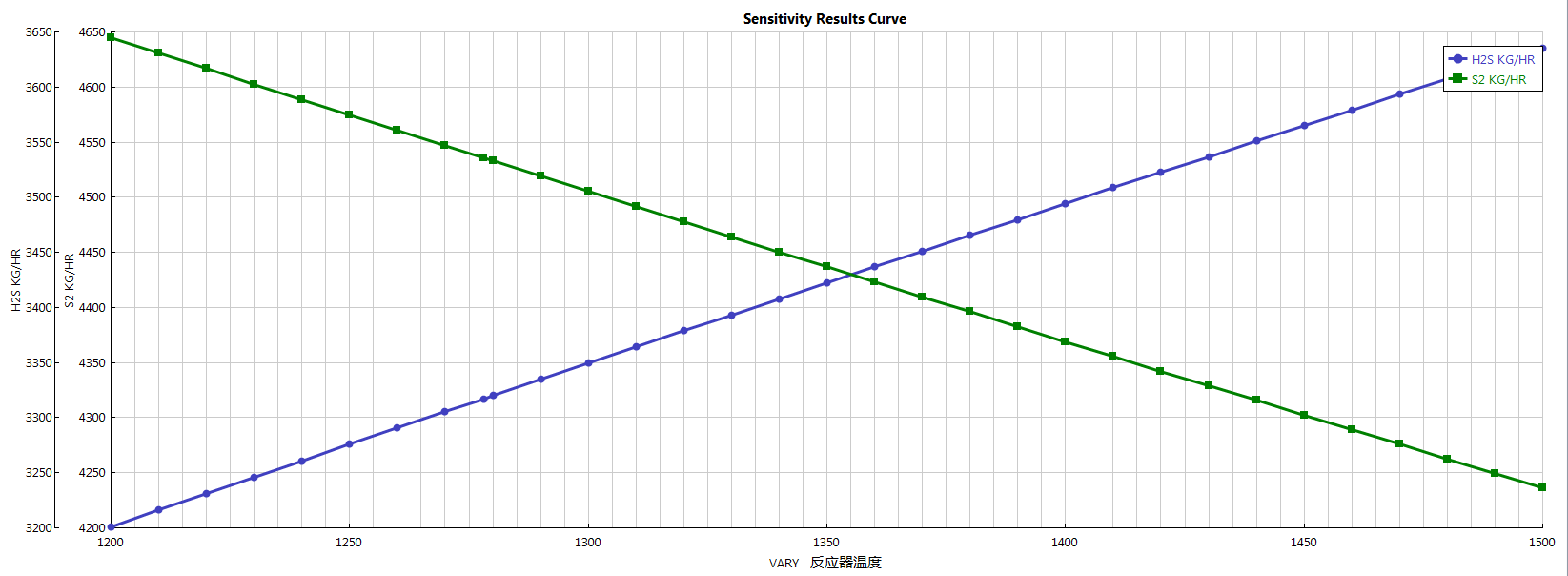

| 57 | 反应器体积与H2S转化率的关系.PNG | 59.33K |
| 58 | 反应器温度与H2S转化率的关系.PNG | 56.25K |
| 59 | 克劳斯反应器R0301R0302.apw | 1.66M |
| 60 | 克劳斯反应器R0301R0302.bkp | 222.74K |

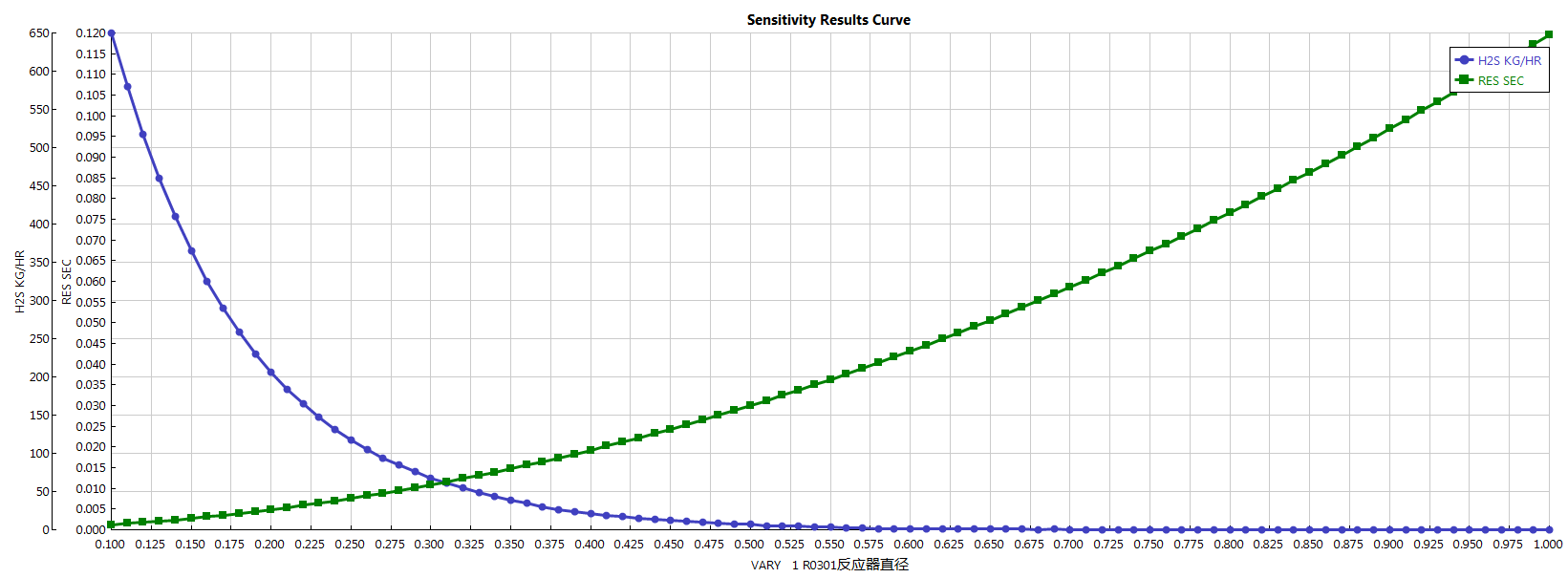

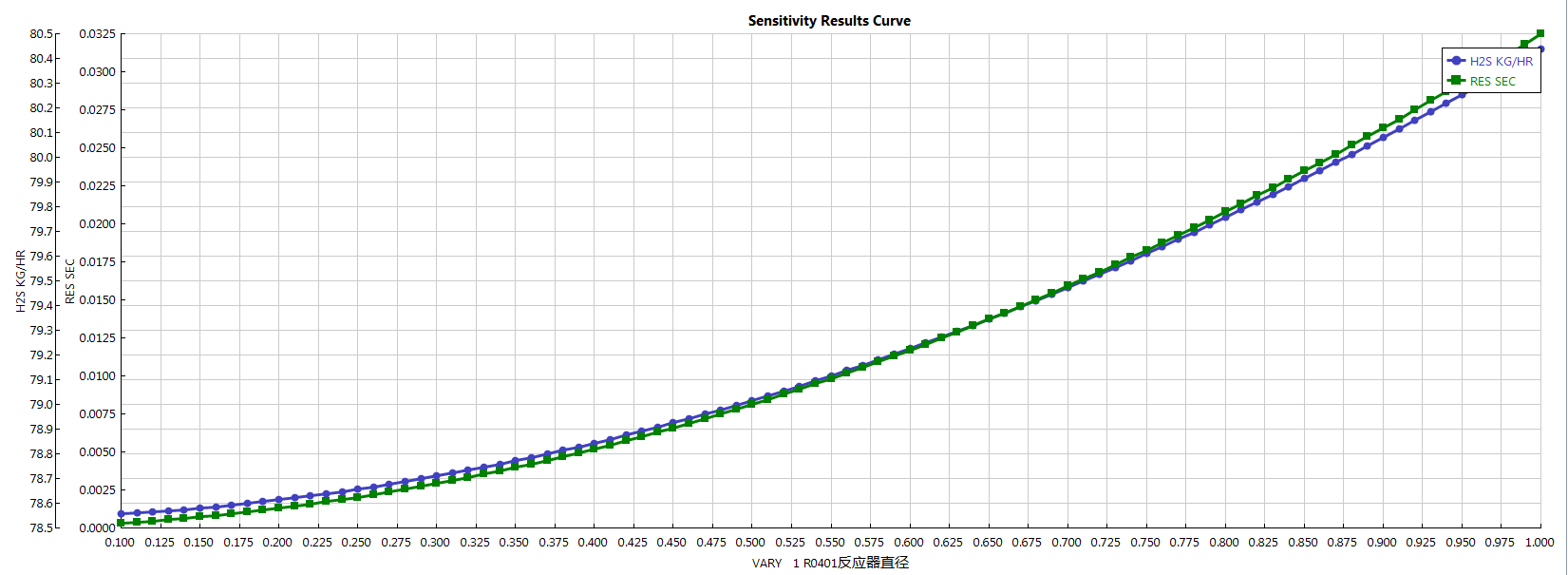

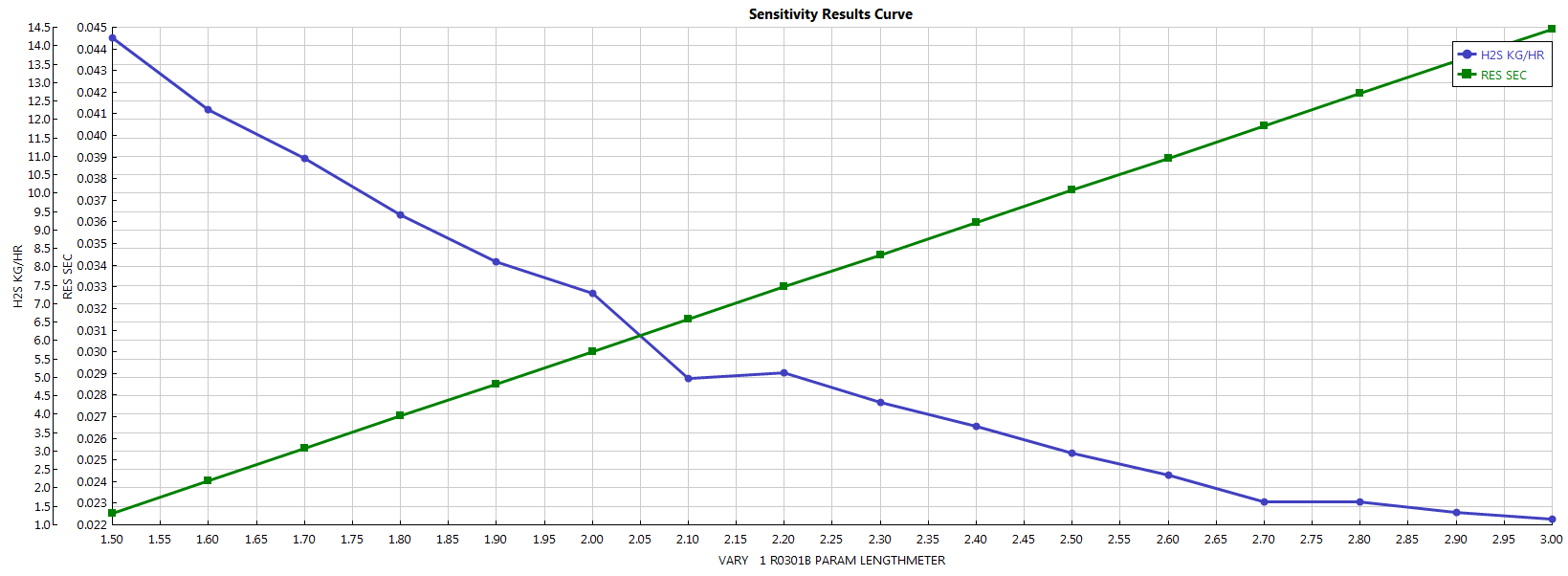

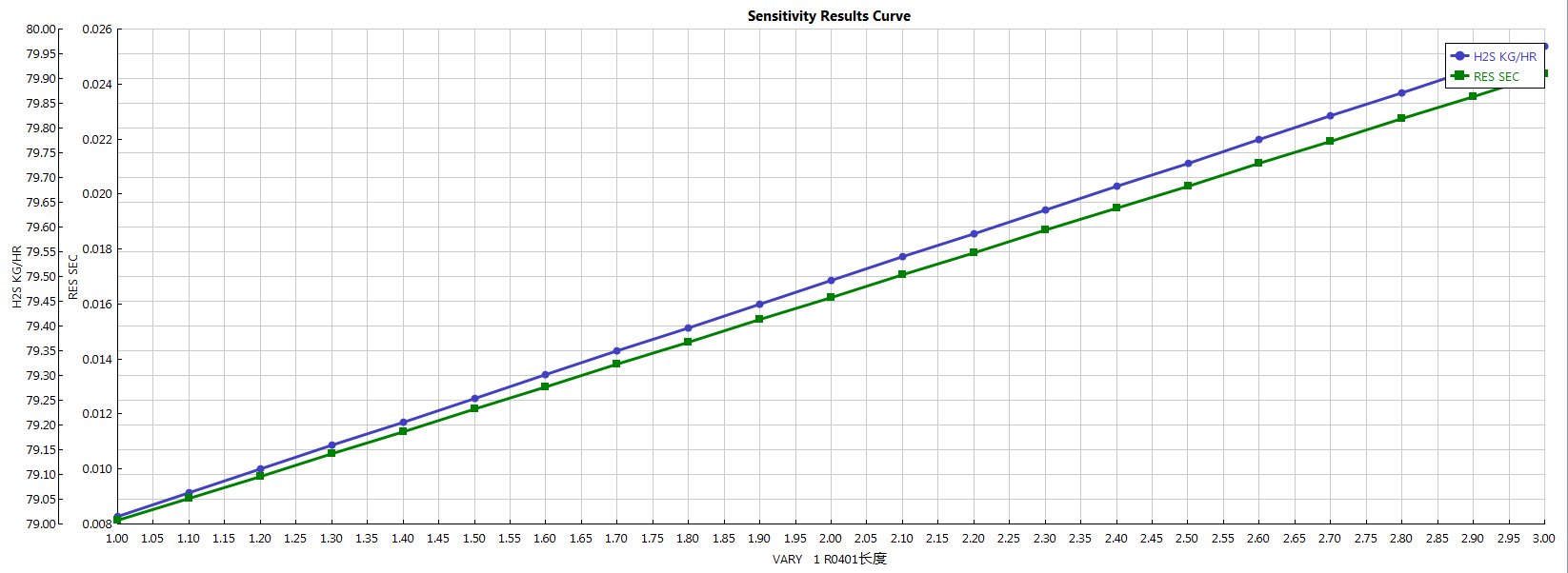

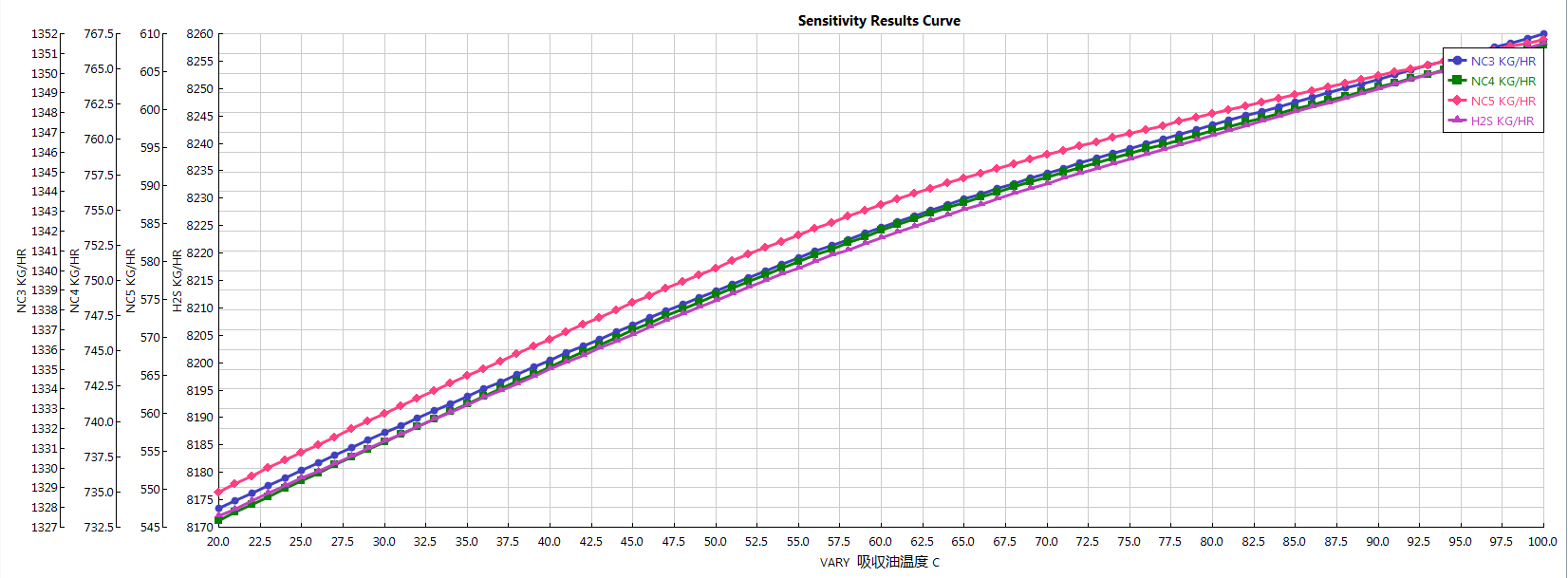

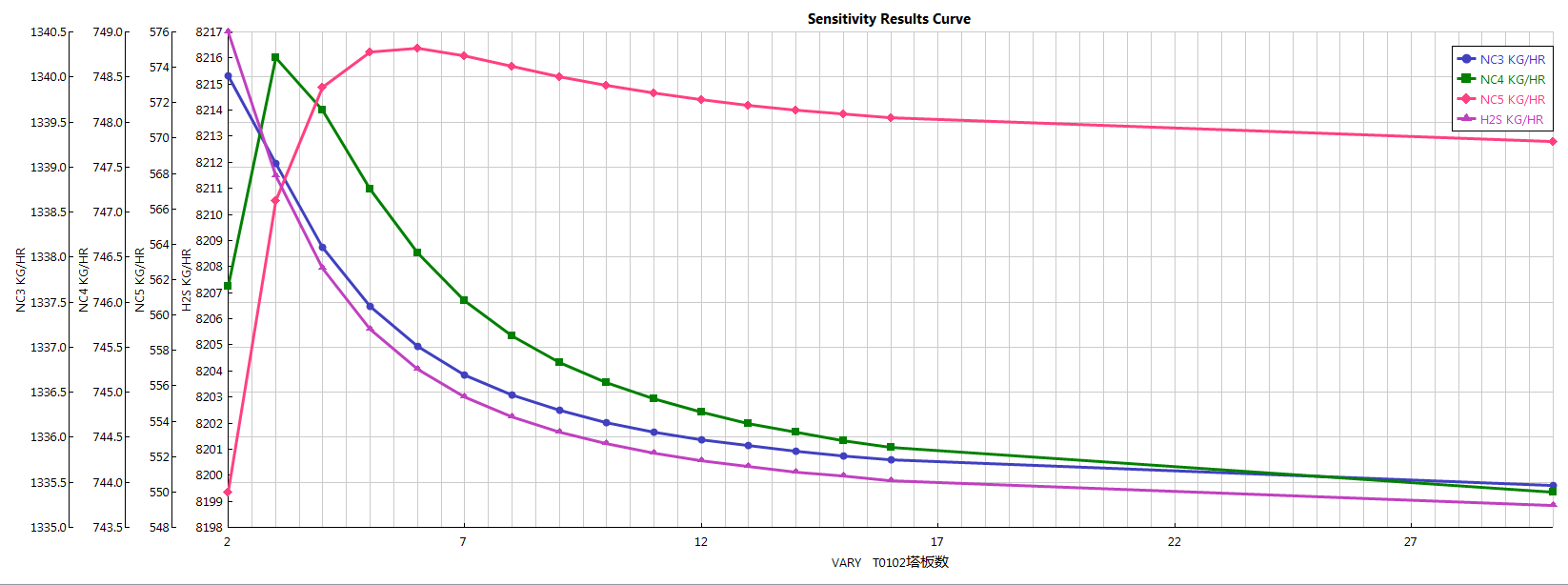

| 61 | 反应器直径与H2S转化率和停留时间的关系.PNG | 51.30K |
| 62 | 反应器长度与H2S转化率和停留时间的关系.PNG | 57.64K |
| 63 | 反应器直径与反应进行程度和停留时间的关系.PNG | 52.02K |
| 64 | 反应器长度与反应进行程度和停留时间的关系.PNG | 48.69K |
| 65 | 斯科特反应器R0401.apw | 1.55M |
| 66 | 斯科特反应器R0401.bkp | 219.13K |
| 67 | T0101优化说明.docx | 255.50K |
| 68 | 吸収油温度与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 82.41K |
| 69 | 吸收塔塔板数与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 71.57K |
| 70 | 富气吸收塔T0101优化.apw | 2.37M |
| 71 | 富气吸收塔T0101优化.bkp | 275.81K |
| 72 | 气液比与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 81.85K |
| 73 | 设计规定、规定量、吸收剂用量.PNG | 5.54K |
| 74 | T0102优化说明.docx | 274.76K |
| 75 | 吸収油温度与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 84.08K |
| 76 | 吸收塔塔板数与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 83.58K |
| 77 | 富气再吸收塔T0102优化.apw | 2.66M |
| 78 | 富气再吸收塔T0102优化.bkp | 255.79K |
| 79 | 气液比与富气中C3以上组分吸收量、H2S吸收量关系.PNG | 85.71K |
| 80 | 设计规定、规定量、吸收剂用量.PNG | 5.70K |
| 81 | T0103优化说明.docx | 136.72K |

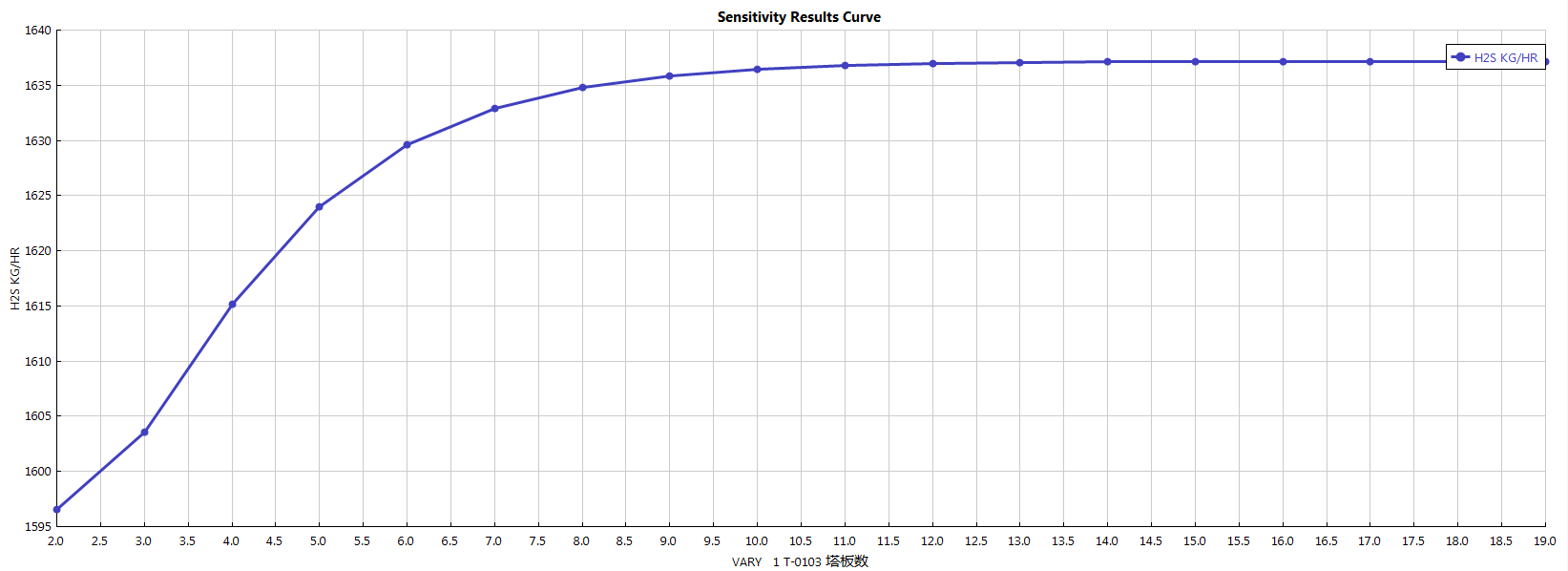

| 82 | 塔板数与粗汽油中H2S释放量的关系.PNG | 40.83K |

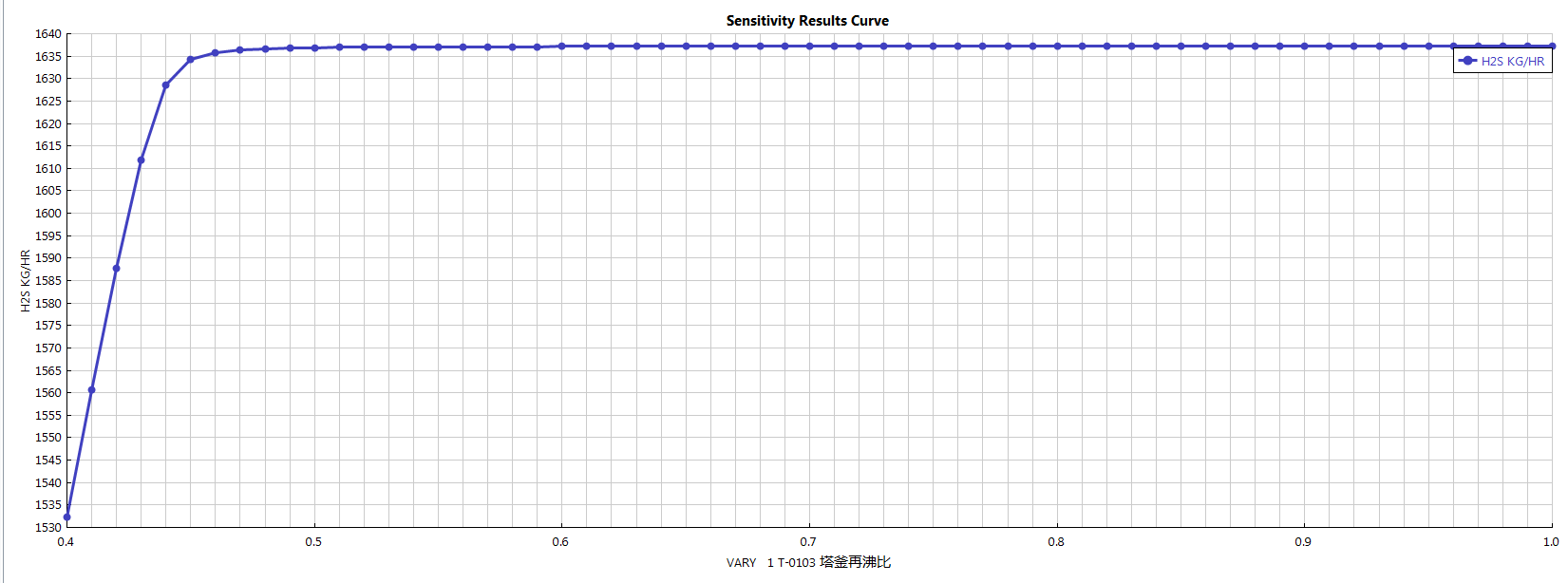

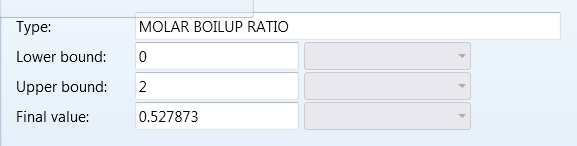

| 83 | 塔釜再沸比与粗汽油中H2S释放量的关系.PNG | 40.65K |
| 84 | 粗汽油再生塔T0103优化.apw | 2.29M |
| 85 | 粗汽油再生塔T0103优化.bkp | 202.22K |
| 86 | 设计规定、规定量、塔釜再沸比.PNG | 39.74K |
| 87 | 201优化说明.docx | 162B |
| 88 | T0201优化说明.docx | 149.00K |

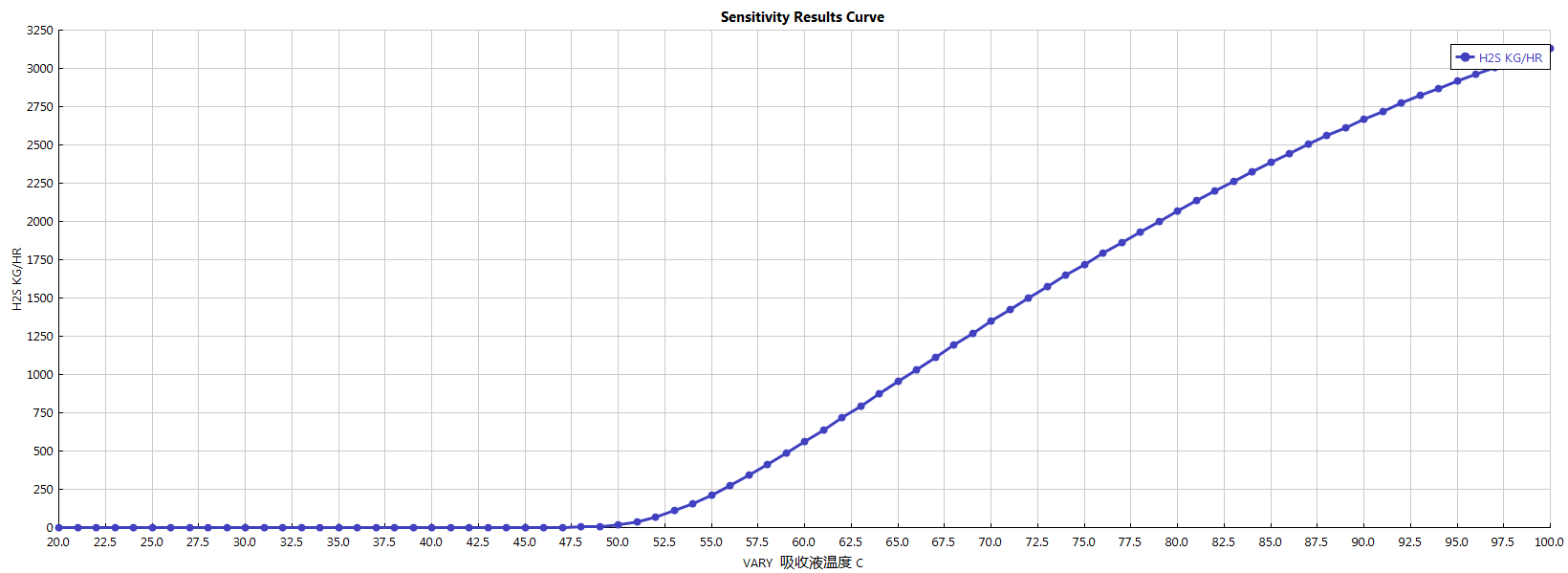

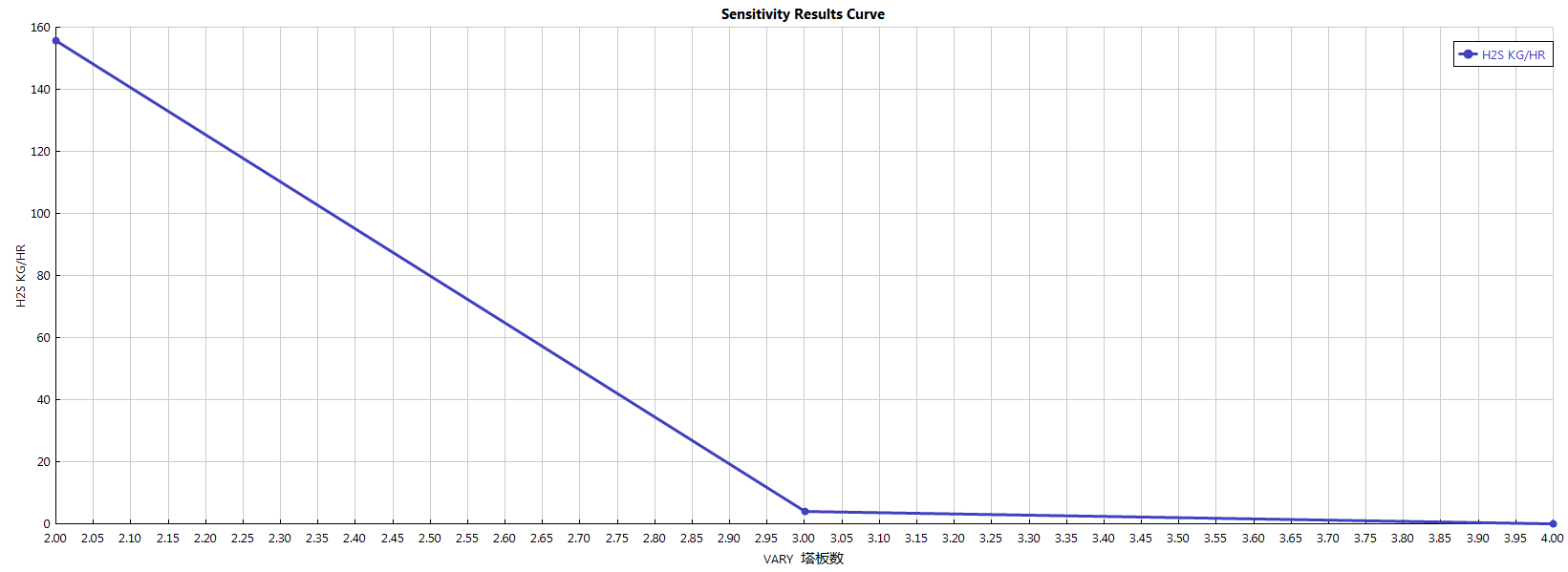

| 89 | 吸収液温度与富气中H2S吸收量关系.PNG | 43.40K |
| 90 | 吸收塔塔板数与富气中H2S吸收量关系.PNG | 44.66K |
| 91 | 干气胺吸收塔T0201优化.apw | 2.63M |
| 92 | 干气胺吸收塔T0201优化.bkp | 182.22K |

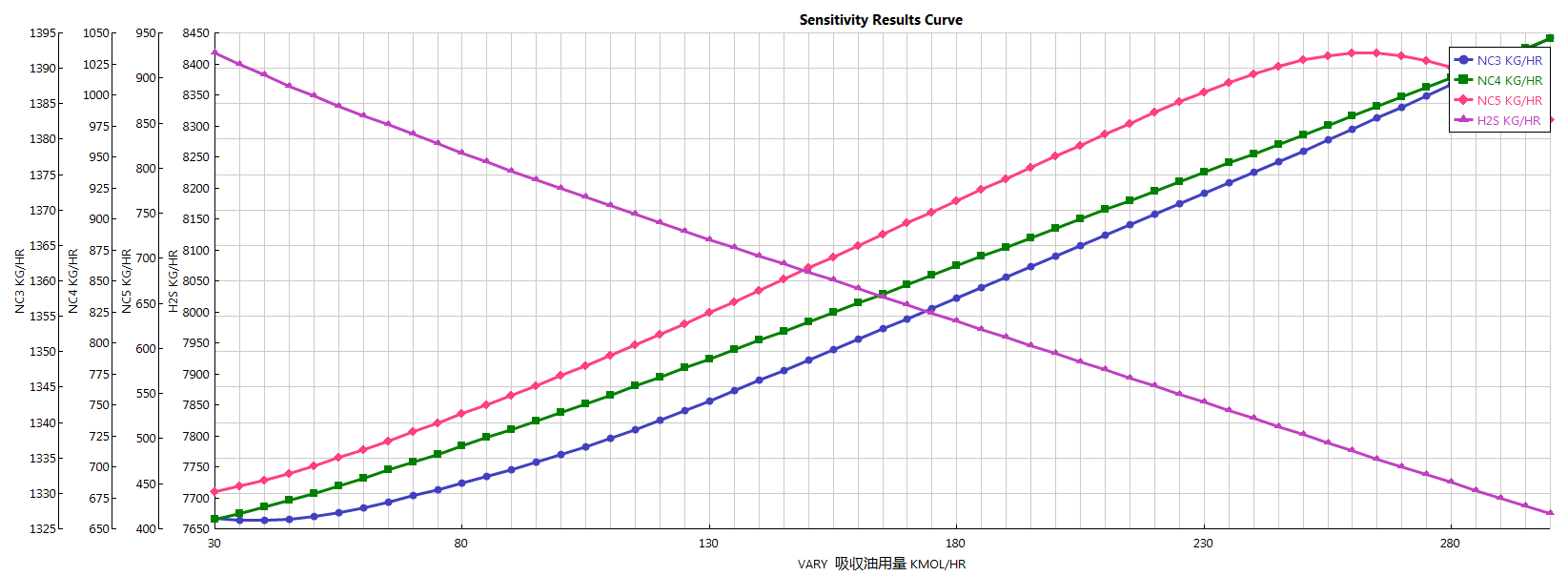

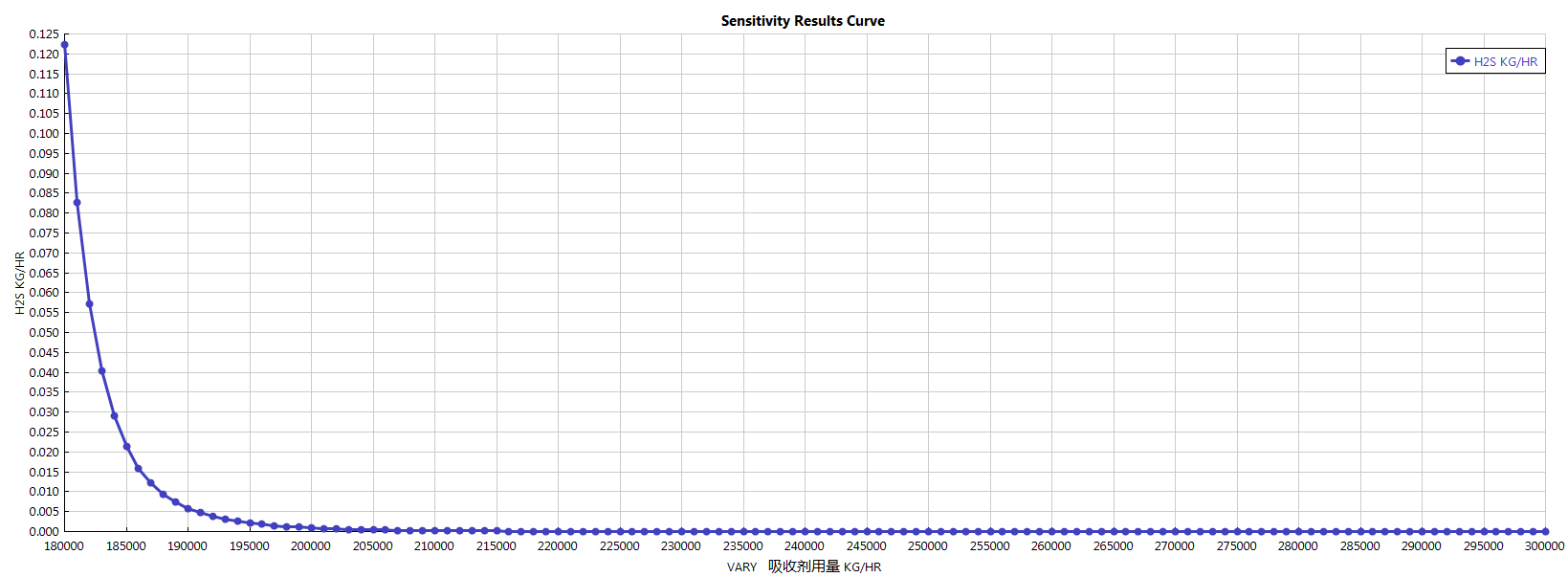

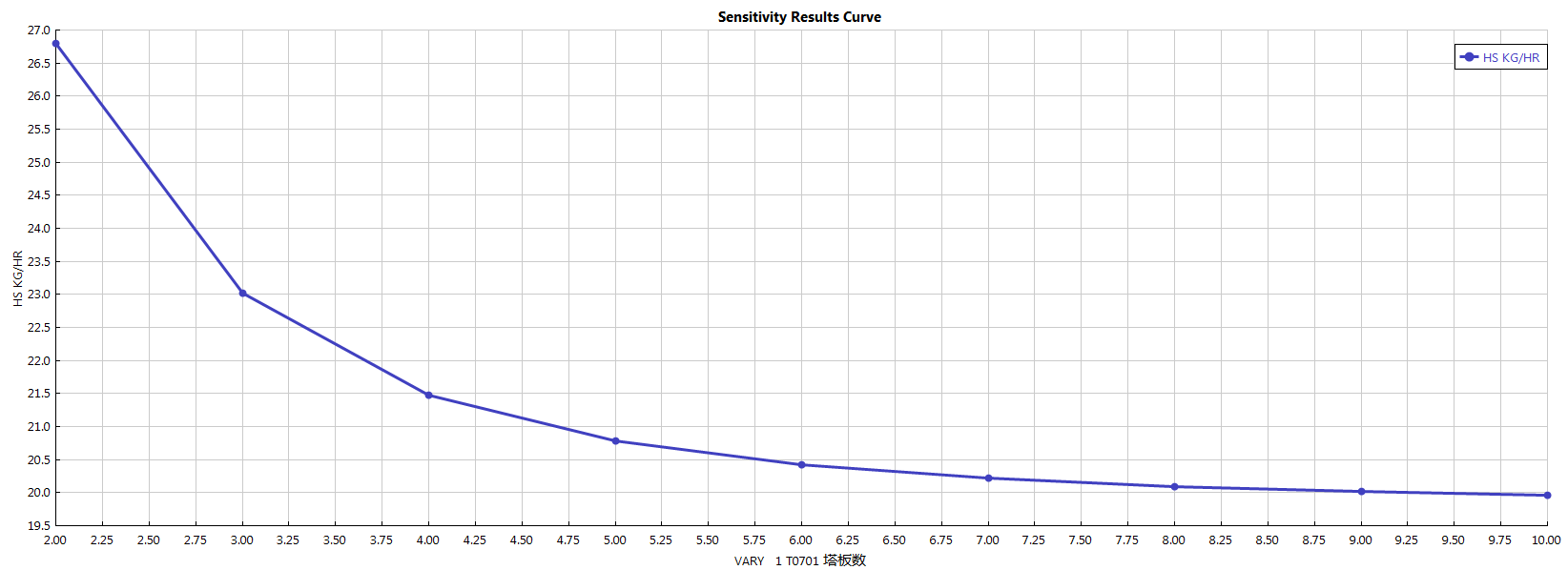

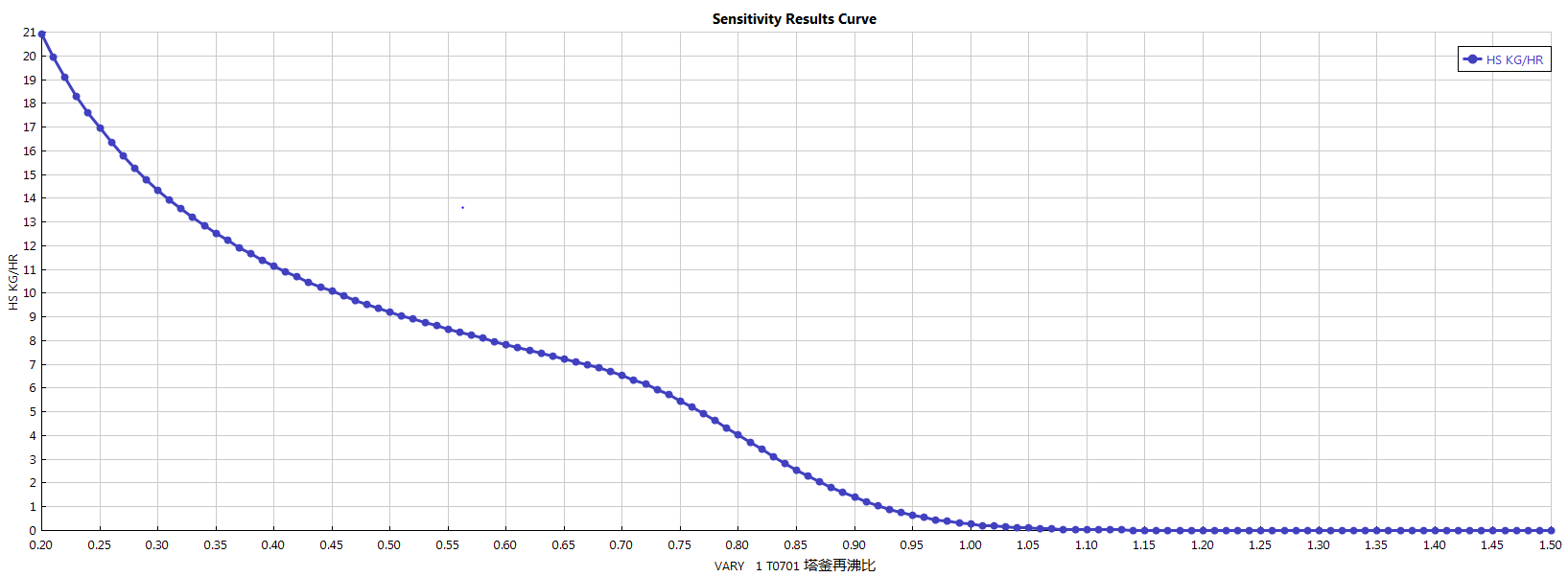

| 93 | 气液比与富气中H2S吸收量关系.PNG | 39.59K |
| 94 | 设计规定、规定量、吸收剂用量.PNG | 5.75K |
| 95 | T0202优化说明.docx | 99.06K |
| 96 | 塔板数与MDEA贫液中HS-含量的关系.PNG | 37.96K |
| 97 | 塔釜再沸比与MDEA贫液中HS-含量的关系.PNG | 36.11K |
| 98 | 第一胺再生塔T0202优化.apw | 2.60M |
| 99 | 第一胺再生塔T0202优化.bkp | 230.86K |
| 100 | 设计规定、规定量、塔釜再沸比.PNG | 9.44K |
| 101 | T0401优化说明.docx | 138.76K |

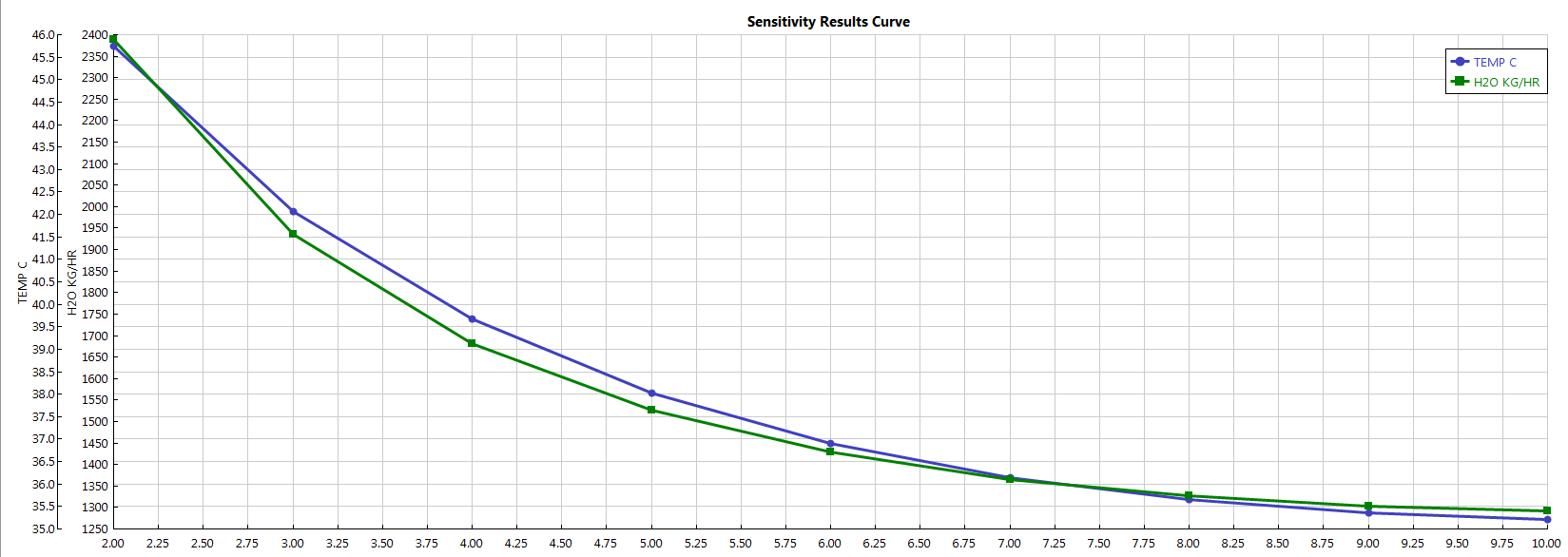

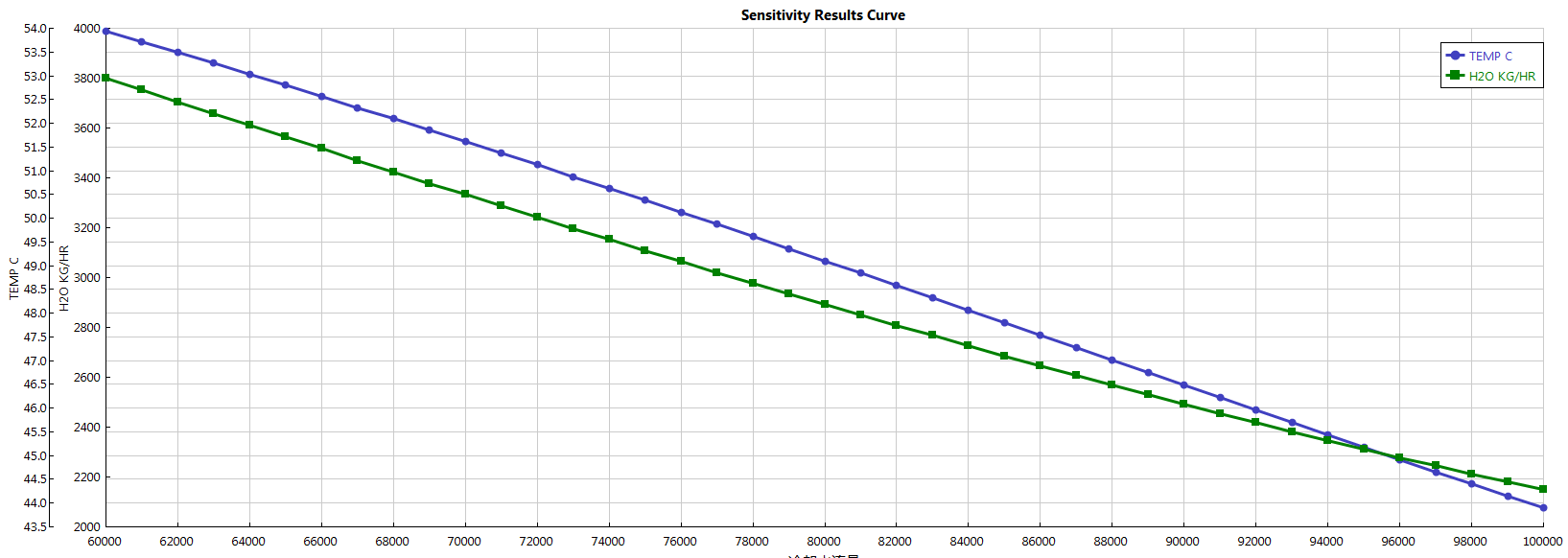

| 102 | 冷却水流量与过程气温度、水含量的关系.PNG | 60.43K |
| 103 | 塔板数与过程气温度、水含量的关系.PNG | 57.63K |
| 104 | 急冷塔T0401优化.apw | 2.42M |
| 105 | 急冷塔T0401优化.bkp | 93.99K |
| 106 | 设计规定、规定量、冷却水用量.PNG | 5.33K |
| 107 | T0402优化说明.docx | 102.94K |
| 108 | 克劳斯尾气胺吸收塔T0402优化.apw | 2.50M |
| 109 | 克劳斯尾气胺吸收塔T0402优化.bkp | 176.71K |

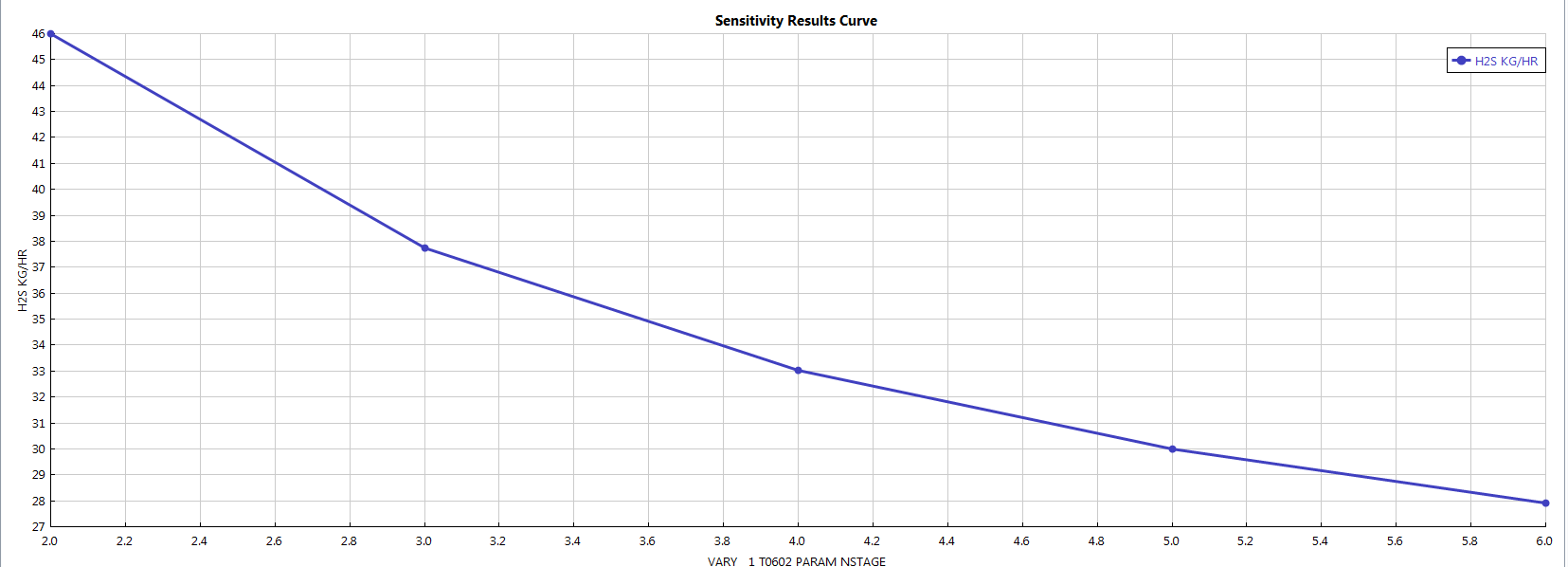

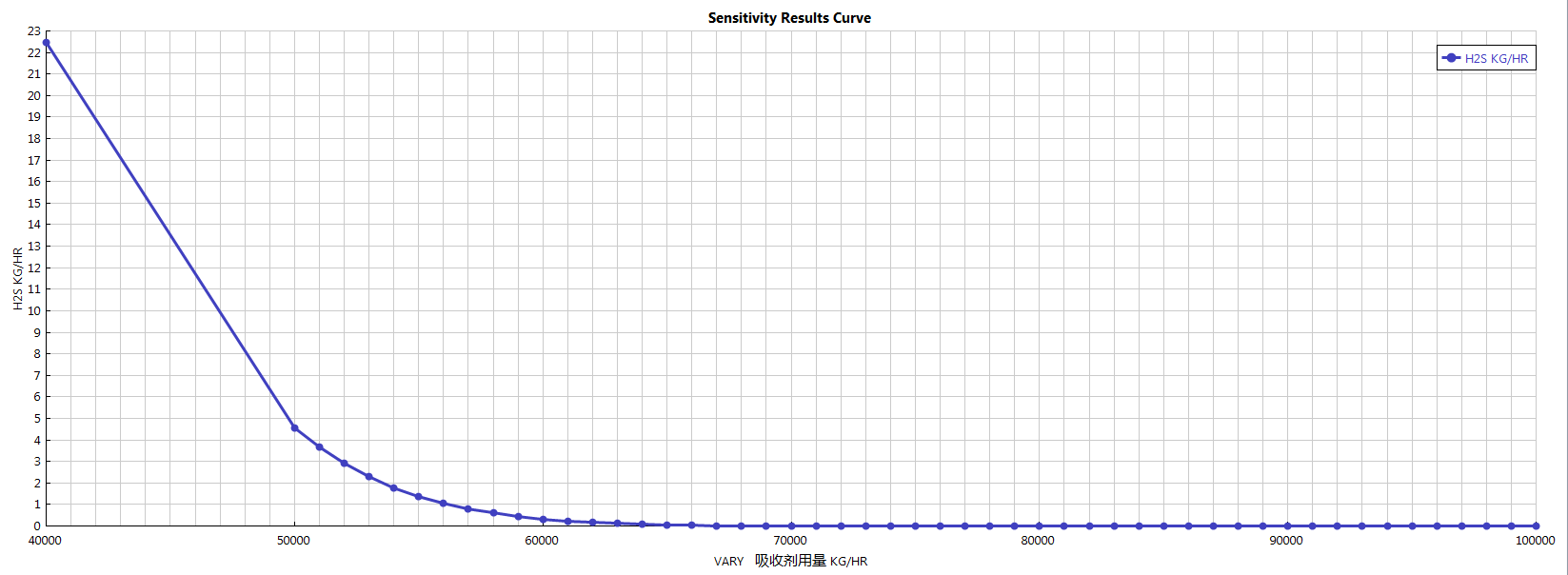

| 110 | 吸收塔塔板数与过程气中H2S吸收量关系.PNG | 40.39K |
| 111 | 气液比与过程气中H2S吸收量关系.PNG | 41.67K |
| 112 | 设计规定、规定量、吸收剂用量.PNG | 5.51K |
| 113 | T0403优化说明.docx | 99.63K |
| 114 | 塔板数与MDEA贫液中HS-含量的关系.PNG | 39.67K |
| 115 | 塔釜再沸比与MDEA贫液中HS-含量的关系.PNG | 37.80K |
| 116 | 第二胺再生塔T0403优化.apw | 2.55M |
| 117 | 第二胺再生塔T0403优化.bkp | 182.96K |
| 118 | 设计规定、规定量、塔釜再沸比.PNG | 6.33K |
| 119 | T0101设计及核算说明.docx | 148.13K |
| 120 | T0102设计及核算说明.docx | 120.11K |
| 121 | T0103设计及核算说明.docx | 132.61K |
| 122 | T0202设计及核算说明.docx | 76.24K |
| 123 | T0401设计及核算说明.docx | 110.09K |
| 124 | T0403设计及核算说明.docx | 70.04K |
| 125 | 塔设备设计.apwz | 1.72M |

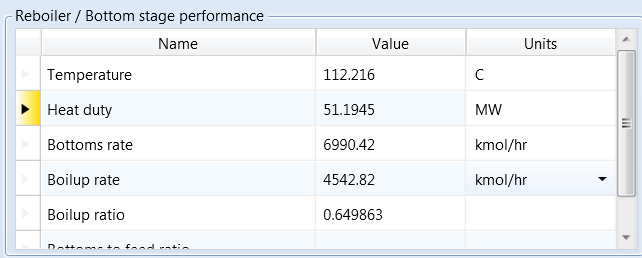

| 126 | 传统再生塔再沸器结果.png | 15.96K |

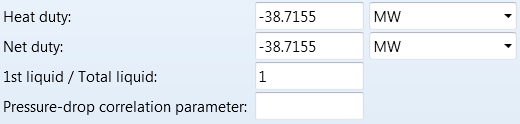

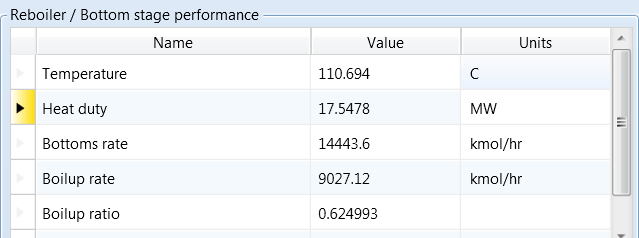

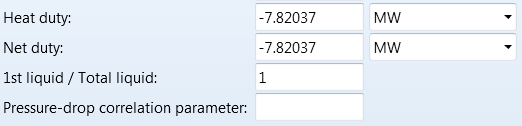

| 127 | 传统再生塔冷凝器结果.png | 6.92K |
| 128 | 热泵再生塔再沸器结果.png | 14.62K |
| 129 | 热泵再生塔冷凝器结果.png | 7.11K |

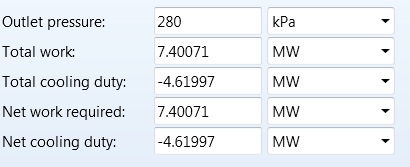

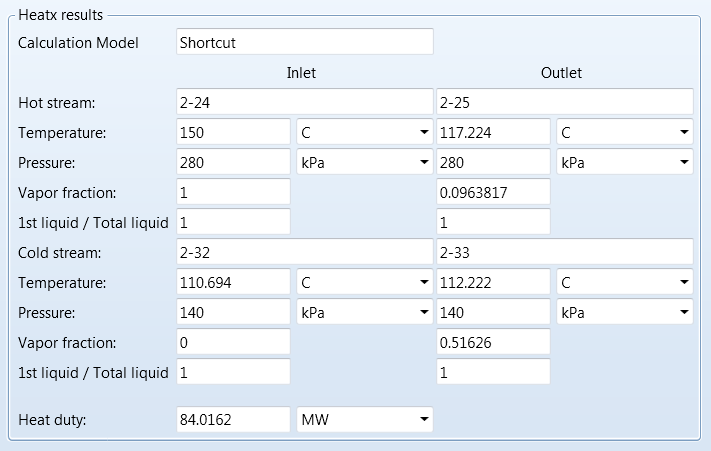

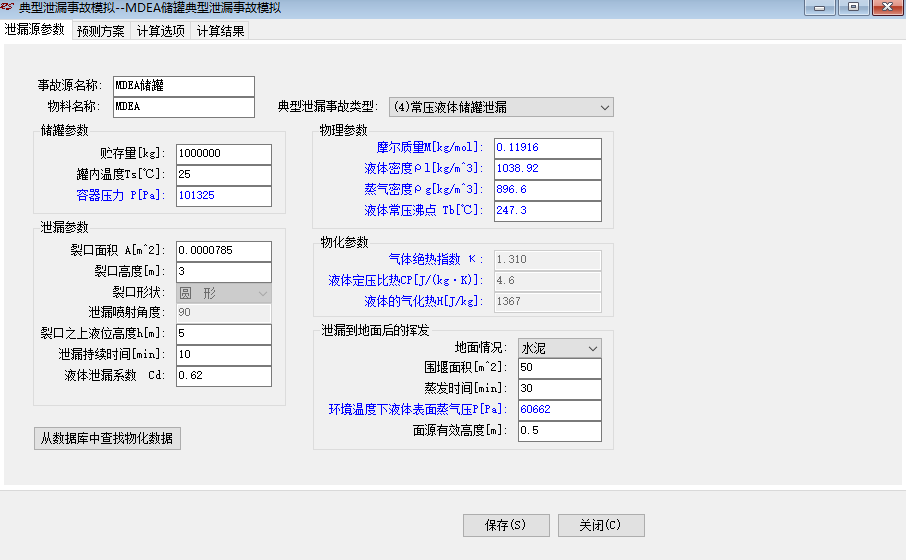

| 130 | 热泵再生塔压缩机结果.png | 11.26K |
| 131 | 热泵再生塔换热器结果.png | 25.60K |
| 132 | 第一胺再生塔T0202优化.apw | 2.20M |
| 133 | 第一胺再生塔T0202优化.bkp | 517.31K |
| 134 | 车间三维.nwc | 875.16K |
| 135 | 车间三维.RVM | 2.97M |
| 136 | readme.txt | 497B |
| 137 | VELA-Risksystem.docx | 14.19M |
| 138 | VELA-Risksystem.pdf | 1.68M |
| 139 | MDEA储罐典型泄漏事故模拟.rsm | 500B |
| 140 | MDEA储罐典型泄漏事故模拟1.PNG | 27.02K |

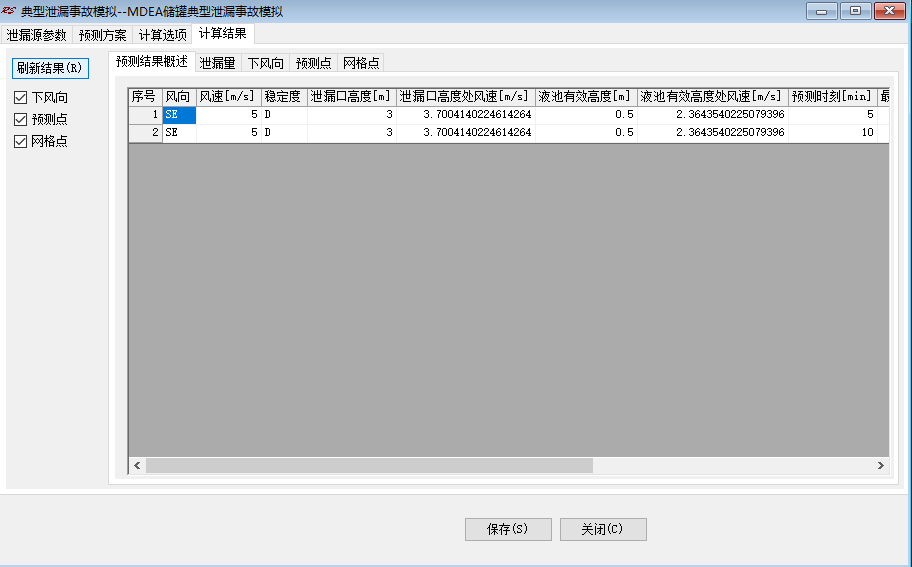

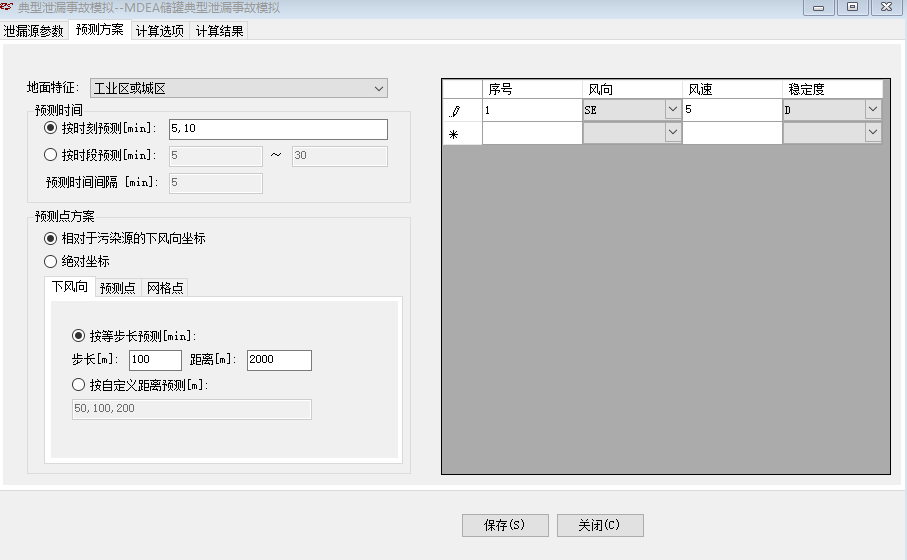

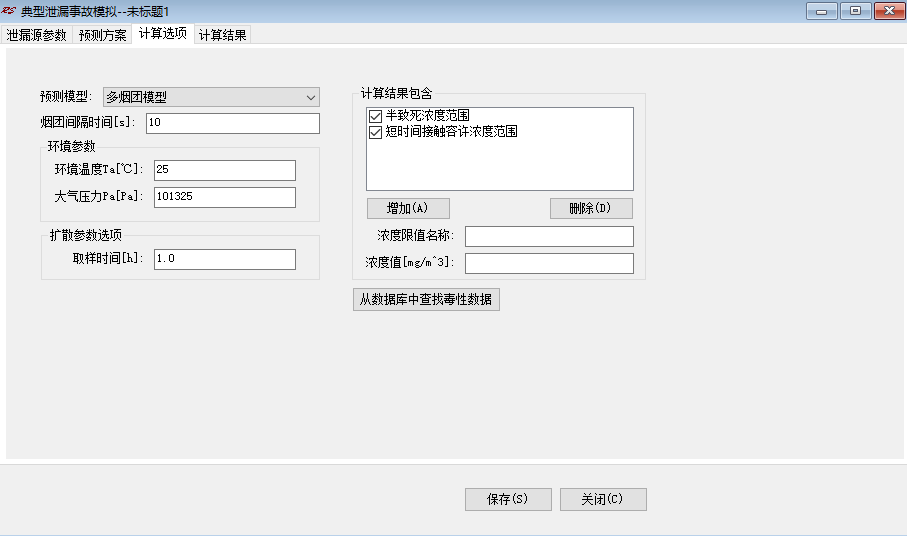

| 141 | MDEA储罐典型泄漏事故模拟2.PNG | 20.72K |
| 142 | MDEA储罐典型泄漏事故模拟3.PNG | 16.34K |

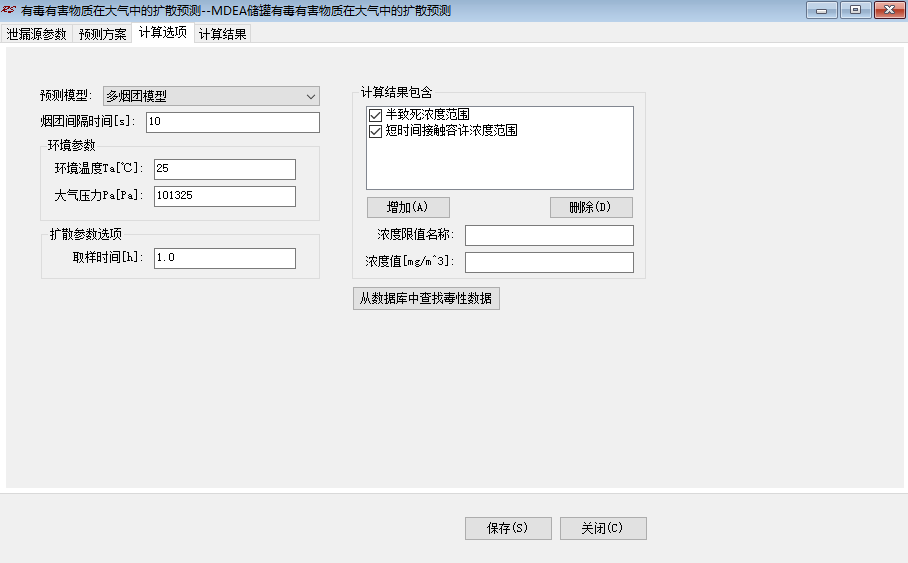

| 143 | MDEA储罐典型泄漏事故模拟4.PNG | 18.13K |

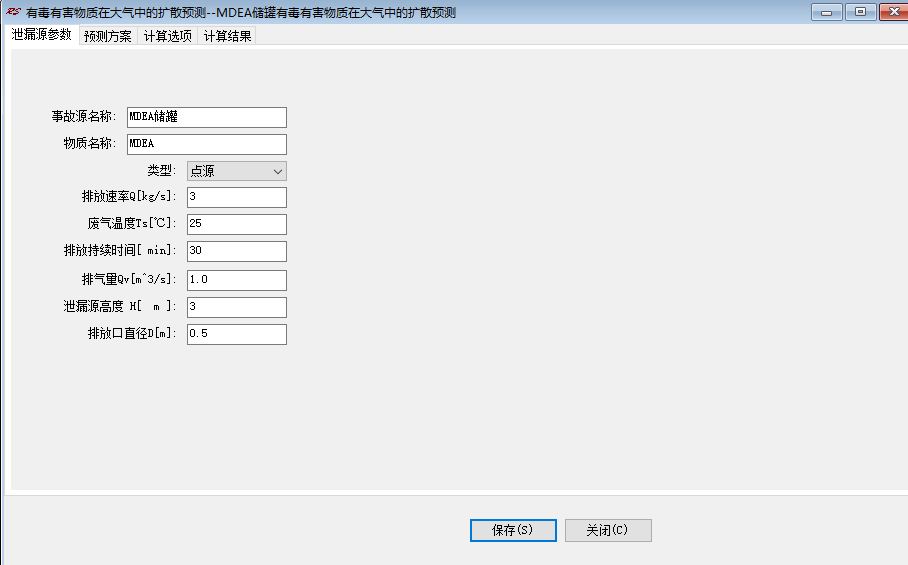

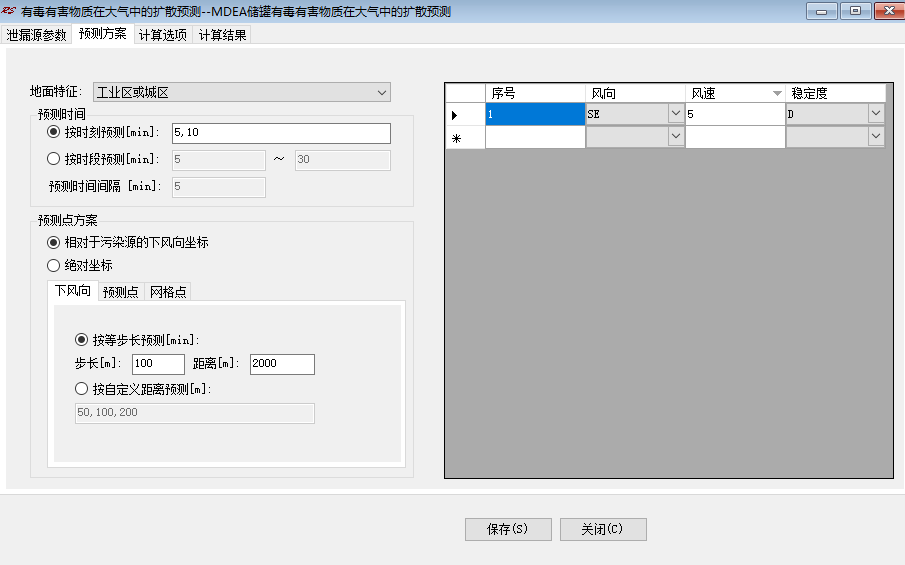

| 144 | MDEA储罐有毒有害物质在大气中的扩散预测.rsm | 489B |
| 145 | MDEA储罐有毒有害物质在大气中的扩散预测1.PNG | 14.57K |
| 146 | MDEA储罐有毒有害物质在大气中的扩散预测2.PNG | 21.86K |
| 147 | MDEA储罐有毒有害物质在大气中的扩散预测3.PNG | 17.66K |
| 148 | MDEA储罐有毒有害物质在大气中的扩散预测4.PNG | 18.08K |

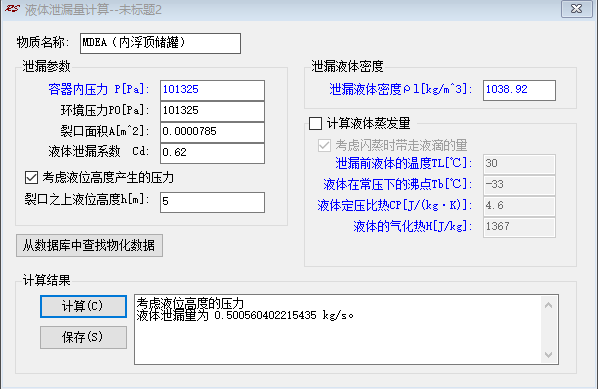

| 149 | MDEA内浮顶储罐液体泄漏量.PNG | 16.85K |
| 150 | MDEA内浮顶储罐液体泄漏量.rsm | 122B |
| 151 | 二氧化硫有毒有害物质在大气中的扩散预测.rsm | 495B |

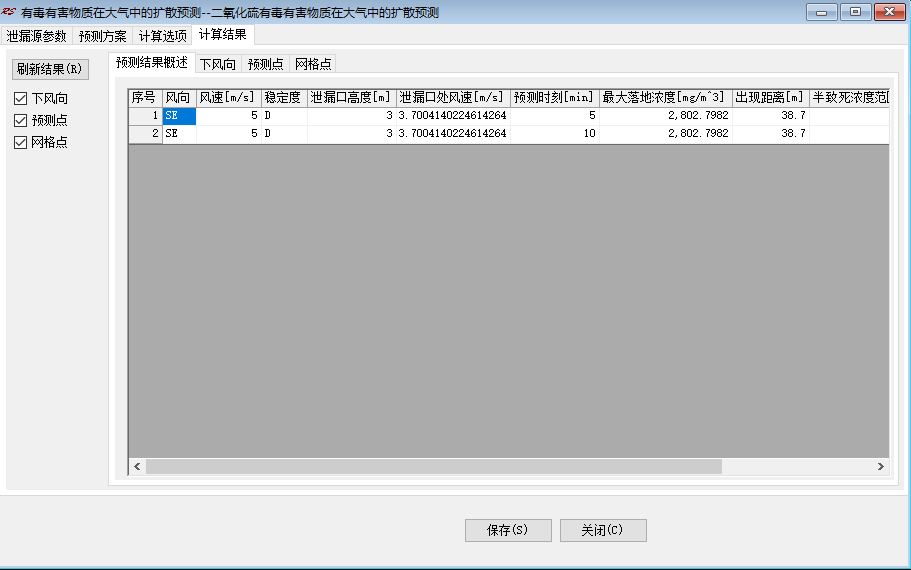

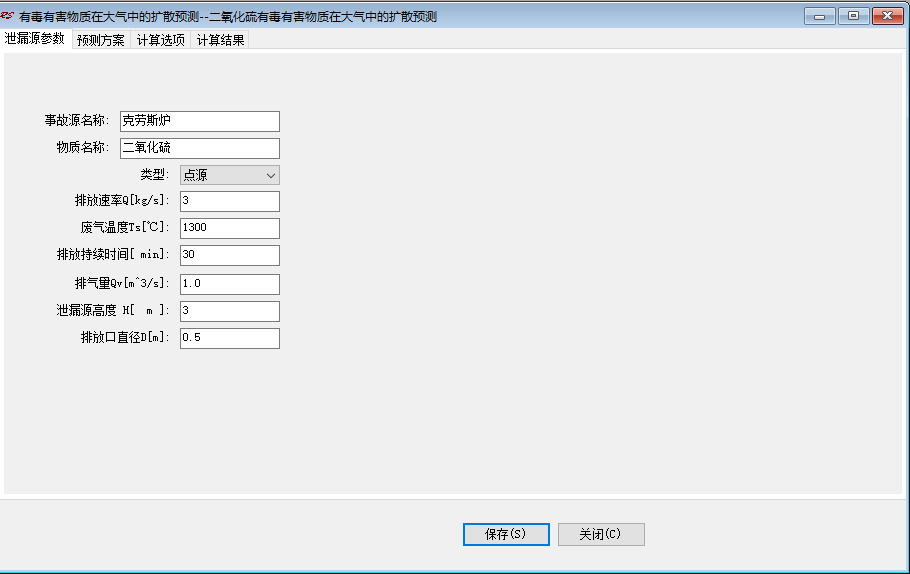

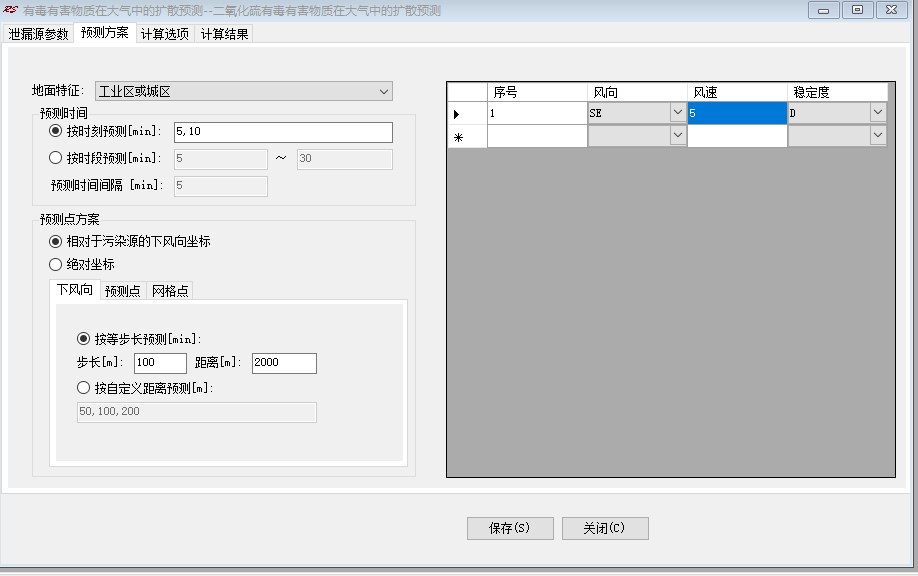

| 152 | 二氧化硫有毒有害物质在大气中的扩散预测1.PNG | 14.78K |
| 153 | 二氧化硫有毒有害物质在大气中的扩散预测2.PNG | 21.43K |
| 154 | 二氧化硫有毒有害物质在大气中的扩散预测3.PNG | 17.97K |

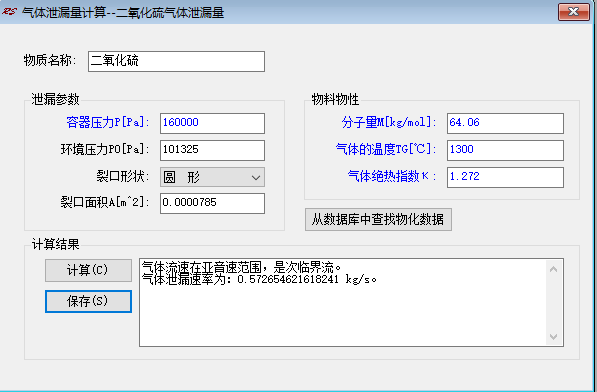

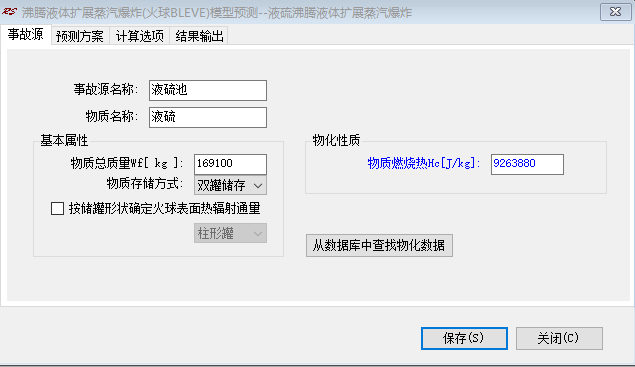

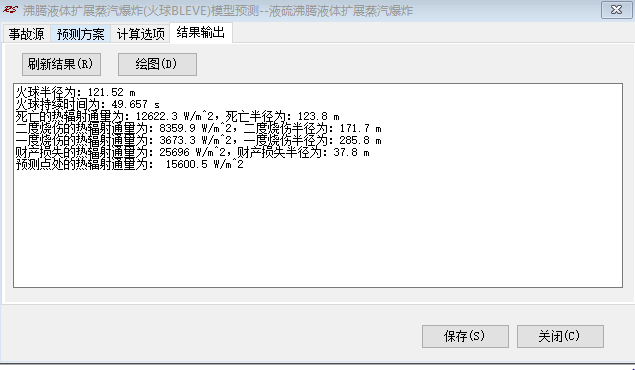

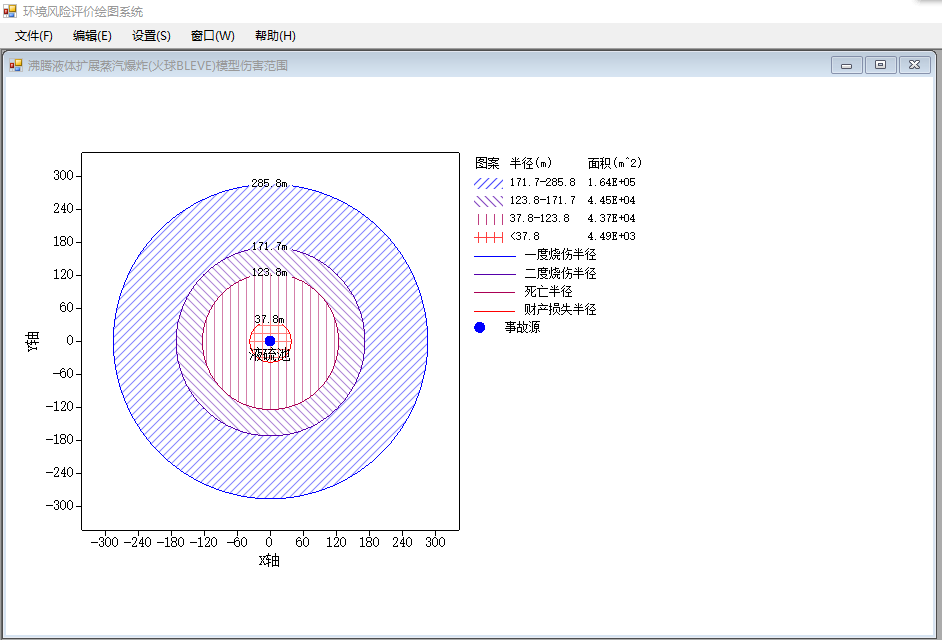

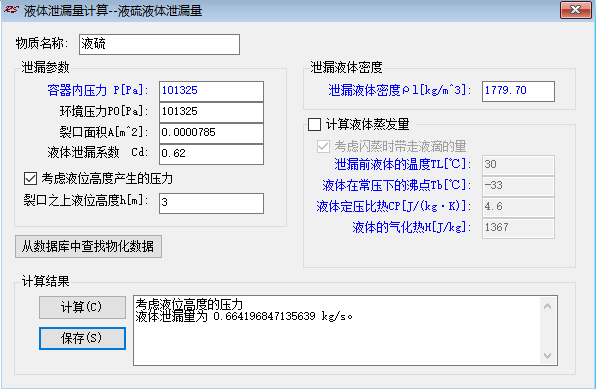

| 155 | 二氧化硫气体泄漏量.PNG | 13.17K |
| 156 | 二氧化硫气体泄漏量.rsm | 77B |
| 157 | 液硫沸腾液体扩展蒸汽爆炸.rsm | 217B |
| 158 | 液硫沸腾液体扩展蒸汽爆炸1.PNG | 13.20K |
| 159 | 液硫沸腾液体扩展蒸汽爆炸2.PNG | 14.43K |
| 160 | 液硫沸腾液体扩展蒸汽爆炸3.PNG | 29.20K |
| 161 | 液硫液体泄漏量.PNG | 16.59K |
| 162 | 液硫液体泄漏量.rsm | 109B |

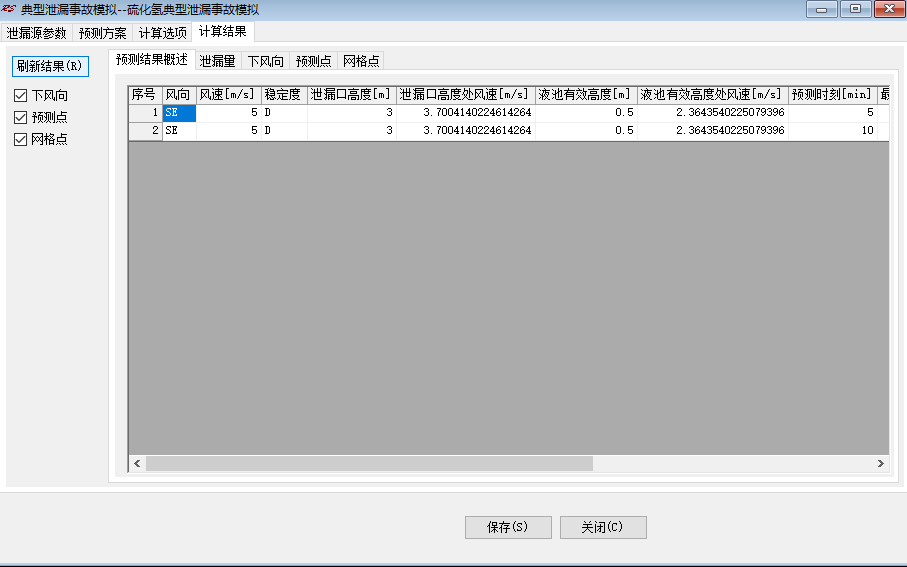

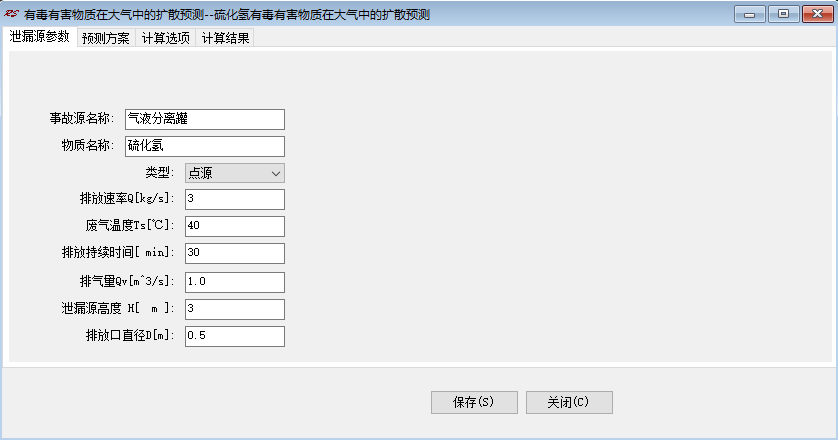

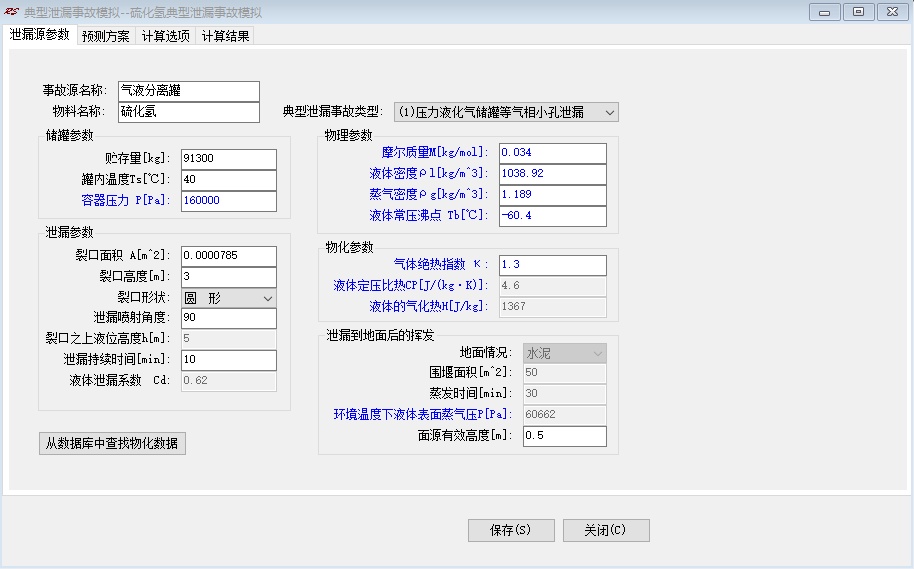

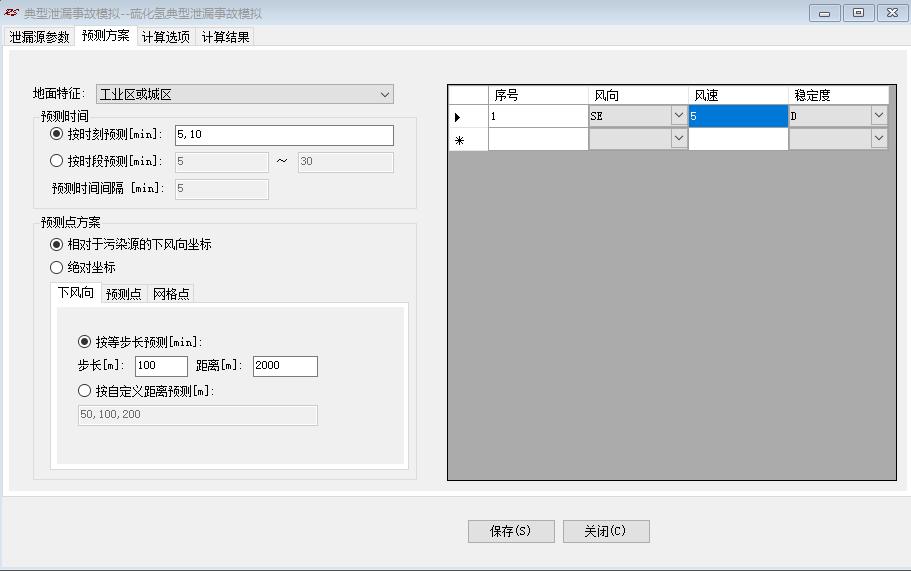

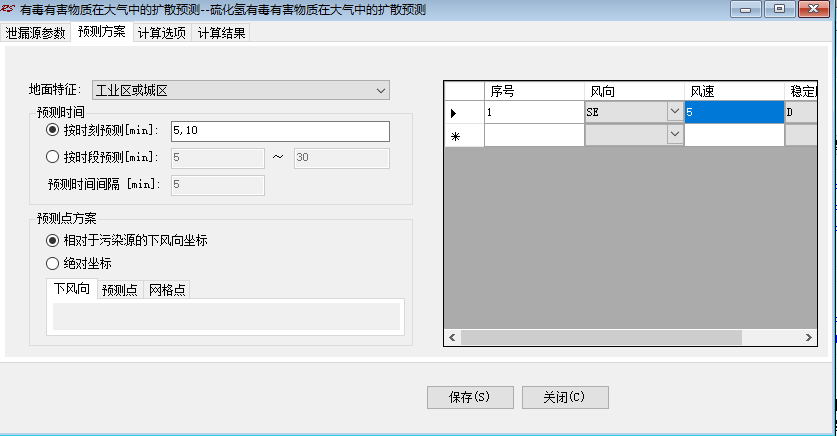

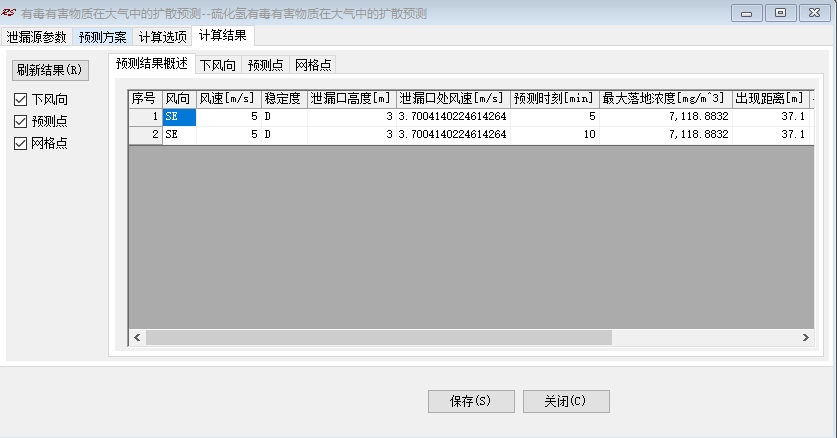

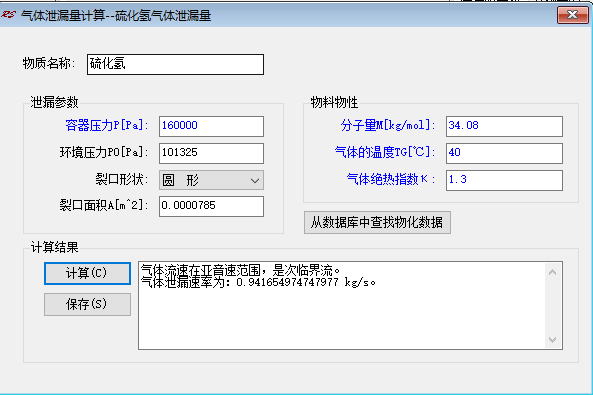

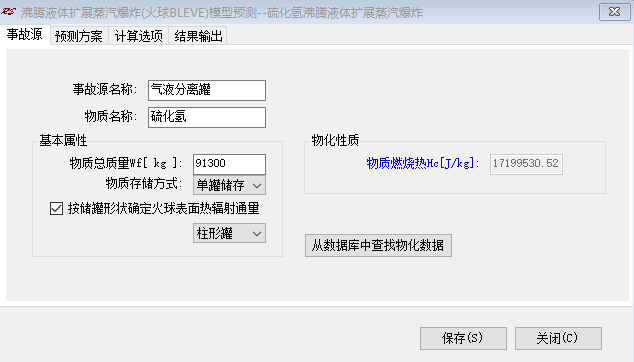

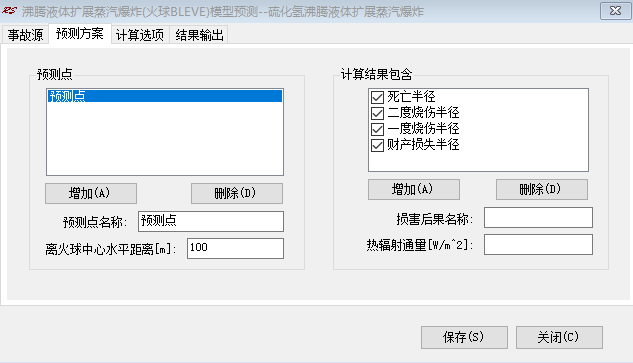

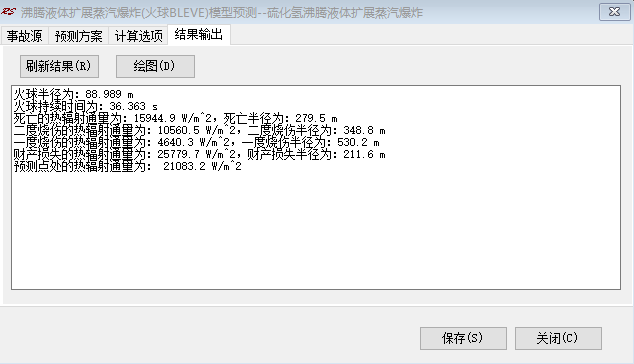

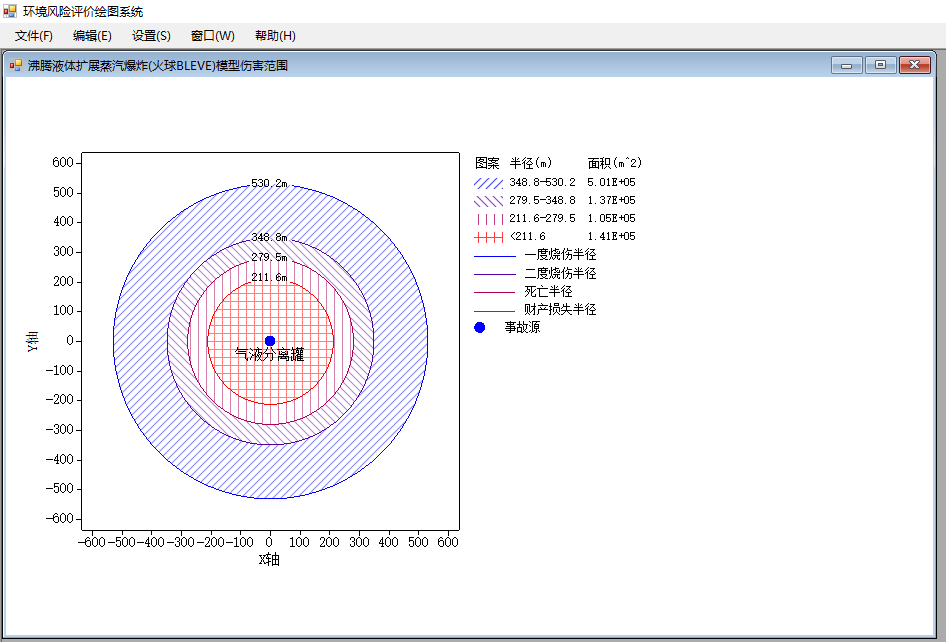

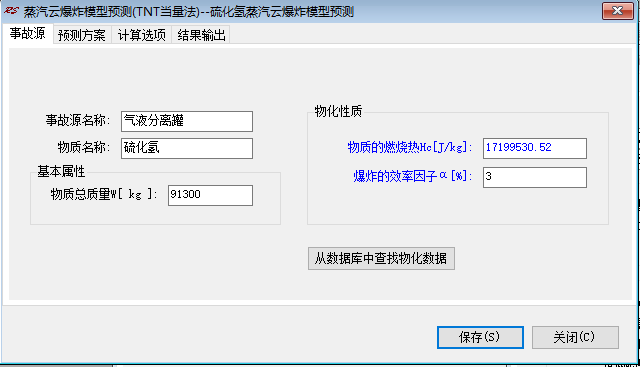

| 163 | 硫化氢典型泄漏事故模拟.rsm | 503B |
| 164 | 硫化氢典型泄漏事故模拟1.PNG | 26.25K |
| 165 | 硫化氢典型泄漏事故模拟2.PNG | 20.45K |
| 166 | 硫化氢典型泄漏事故模拟3.PNG | 17.59K |
| 167 | 硫化氢有毒有害物质在大气中的扩散预测.rsm | 495B |
| 168 | 硫化氢有毒有害物质在大气中的扩散预测1.PNG | 13.95K |
| 169 | 硫化氢有毒有害物质在大气中的扩散预测2.PNG | 17.64K |
| 170 | 硫化氢有毒有害物质在大气中的扩散预测3.PNG | 15.90K |
| 171 | 硫化氢气体泄漏量.PNG | 13.23K |
| 172 | 硫化氢气体泄漏量.rsm | 71B |
| 173 | 硫化氢沸腾液体扩展蒸汽爆炸.rsm | 225B |
| 174 | 硫化氢沸腾液体扩展蒸汽爆炸1.PNG | 13.49K |
| 175 | 硫化氢沸腾液体扩展蒸汽爆炸2.PNG | 14.12K |
| 176 | 硫化氢沸腾液体扩展蒸汽爆炸3.PNG | 14.60K |
| 177 | 硫化氢沸腾液体扩展蒸汽爆炸4.PNG | 32.35K |
| 178 | 硫化氢蒸汽云爆炸模型预测.rsm | 180B |
| 179 | 硫化氢蒸汽云爆炸模型预测1.PNG | 12.28K |
| 180 | 硫化氢蒸汽云爆炸模型预测2.PNG | 12.98K |

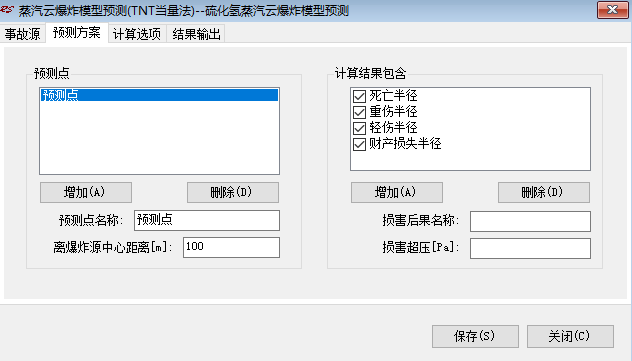

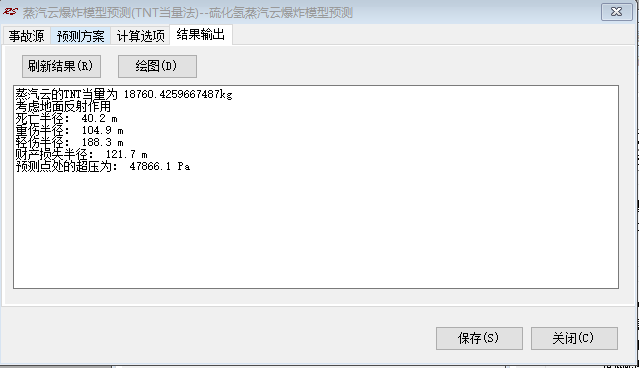

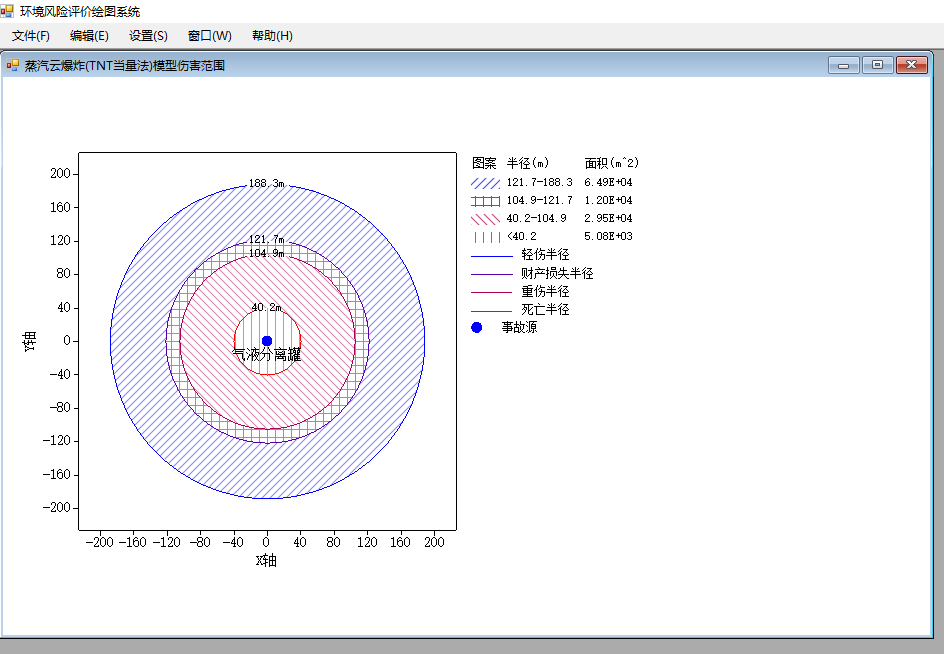

| 181 | 硫化氢蒸汽云爆炸模型预测3.PNG | 11.50K |
| 182 | 硫化氢蒸汽云爆炸模型预测4.PNG | 29.85K |

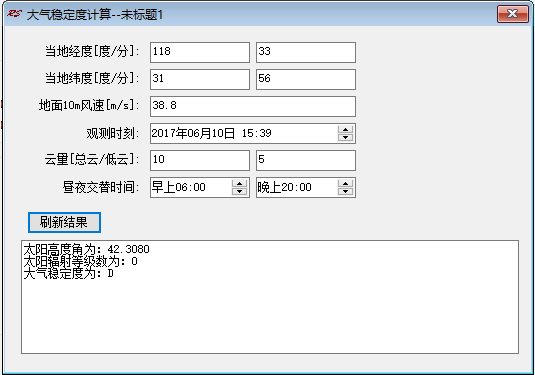

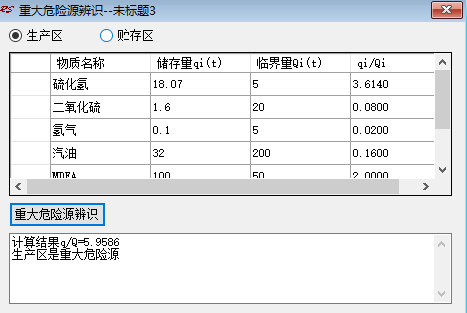

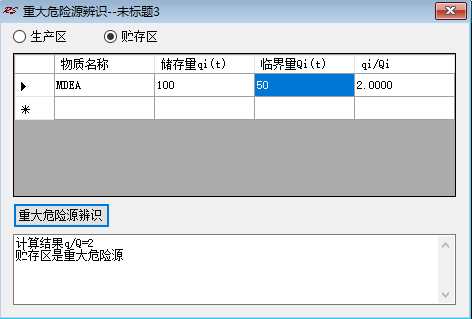

| 183 | 南京化工园大气稳定度计算.PNG | 10.76K |
| 184 | 液硫池重大危险源辨识.PNG | 8.75K |
| 185 | 生产区重大危险源辨识.PNG | 10.66K |
| 186 | 罐区重大危险源辨识.PNG | 8.56K |
| 187 | readme.txt | 697B |
| 188 | T-0101.sulcol | 117.90K |
| 189 | T-0102.sulcol | 82.92K |
| 190 | T-0103.sulcol | 117.89K |
| 191 | T-0401.sulcol | 56.81K |
| 192 | readme.txt | 793B |
| 193 | F-0401.ht2 | 22.62K |
| 194 | R-0301R-0302.ht2 | 22.62K |
| 195 | R-0401.ht2 | 22.62K |
| 196 | T-0101.cn2 | 30.20K |
| 197 | T-0102.cn2 | 30.20K |
| 198 | T-0103.cn2 | 30.20K |
| 199 | T-0201.cn2 | 30.20K |
| 200 | T-0202.cn2 | 30.20K |
| 201 | T-0401.cn2 | 30.20K |
| 202 | T-0402.cn2 | 30.20K |
| 203 | T-0403.cn2 | 30.20K |

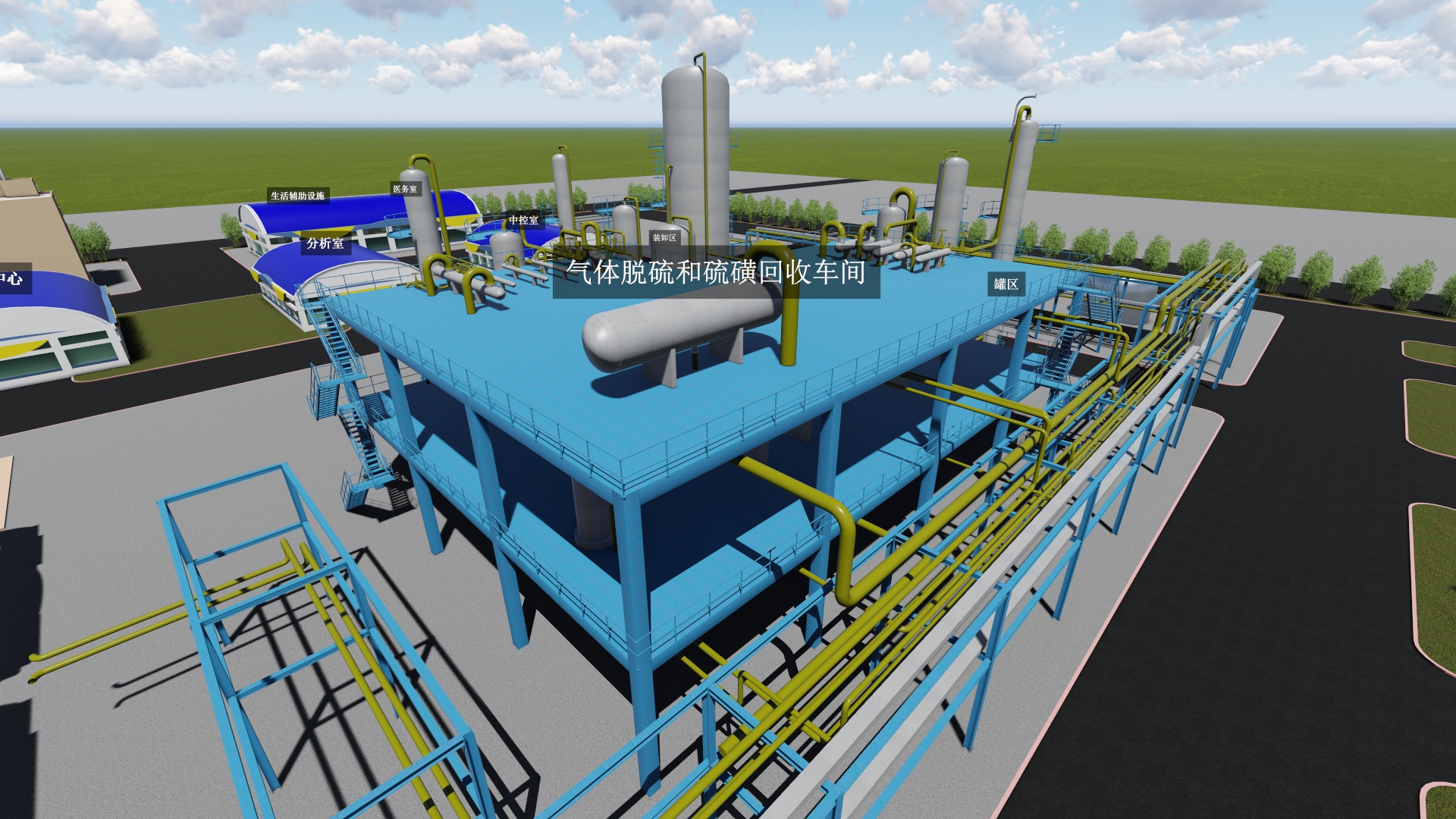

| 204 | 1.jpg | 639.91K |
| 205 | 2.jpg | 695.83K |
| 206 | 3.jpg | 579.27K |
| 207 | 4.jpg | 517.03K |
| 208 | 5.jpg | 619.82K |
| 209 | 6.jpg | 562.67K |
| 210 | 7.jpg | 720.08K |
| 211 | 厂区三维.FBX | 3.93M |

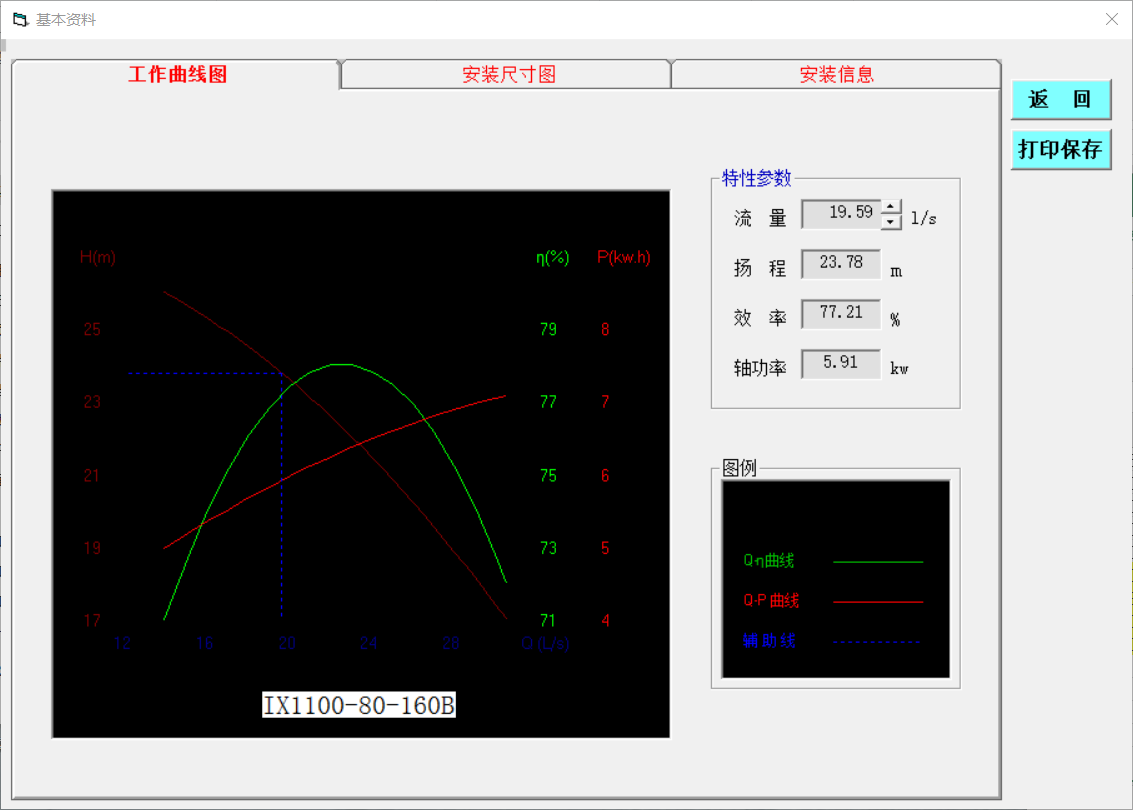

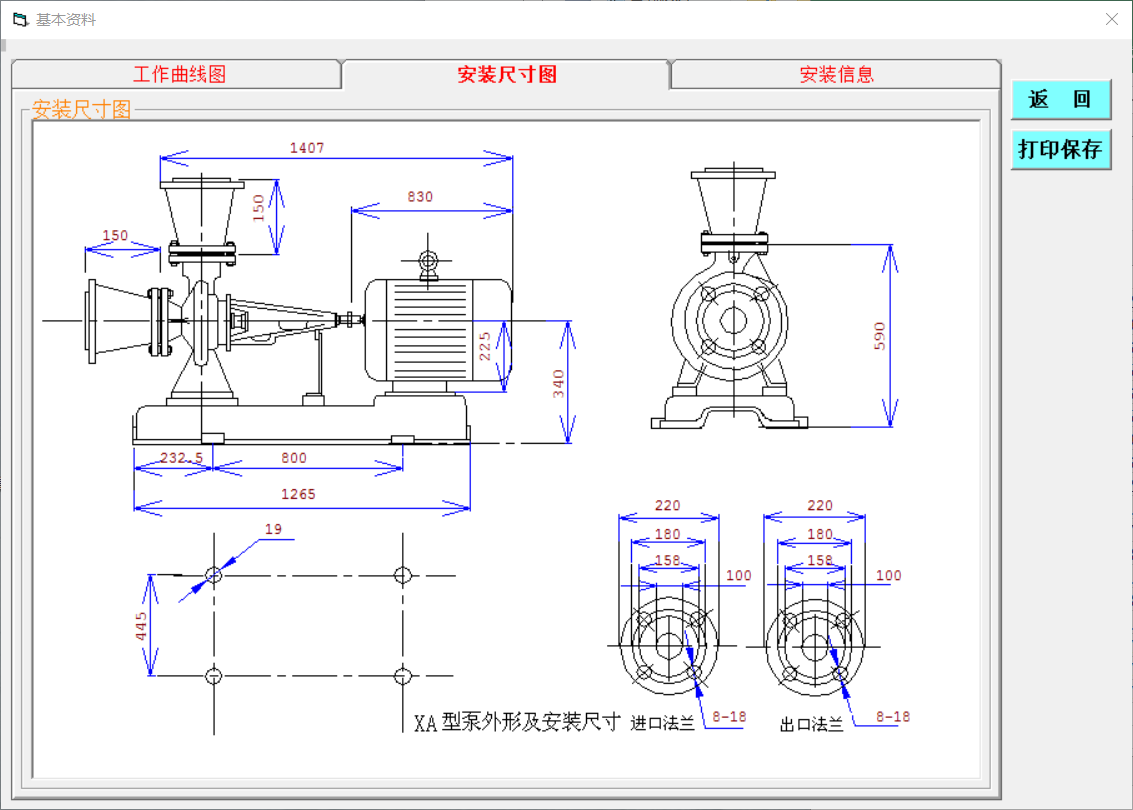

| 212 | P0101-1.png | 64.42K |
| 213 | P0101-2.png | 113.13K |
| 214 | P0101-3.png | 197.62K |

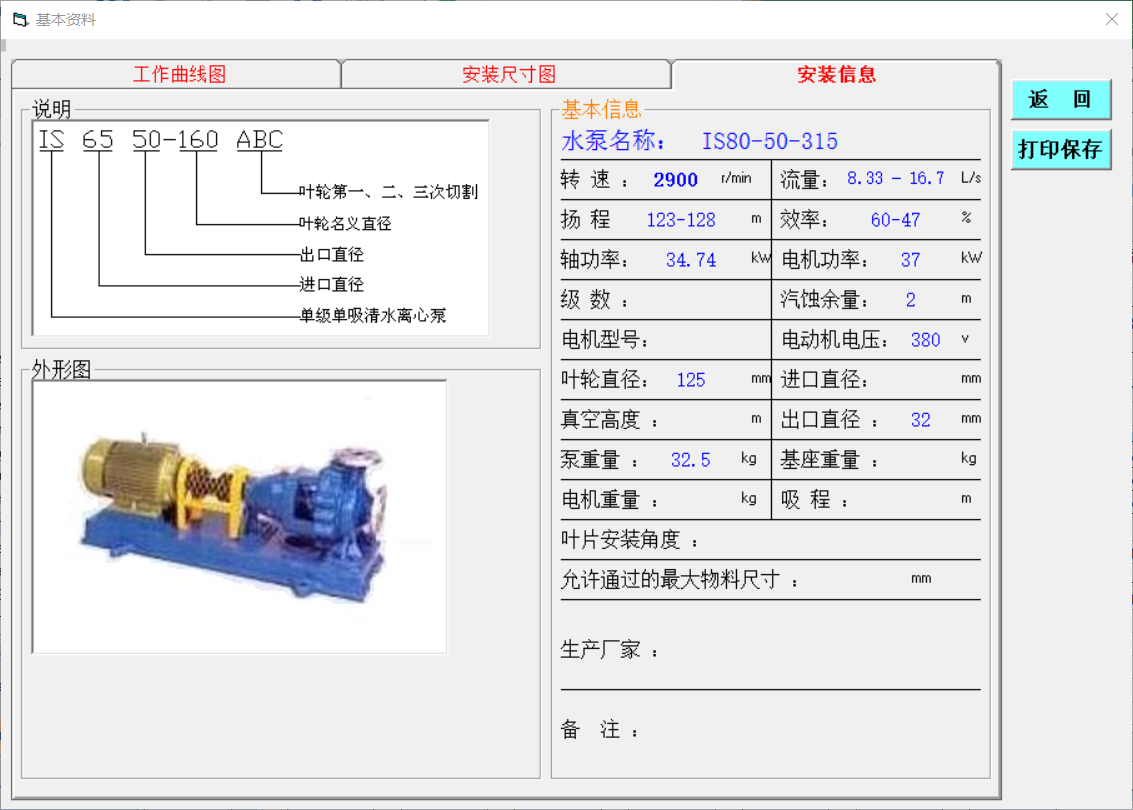

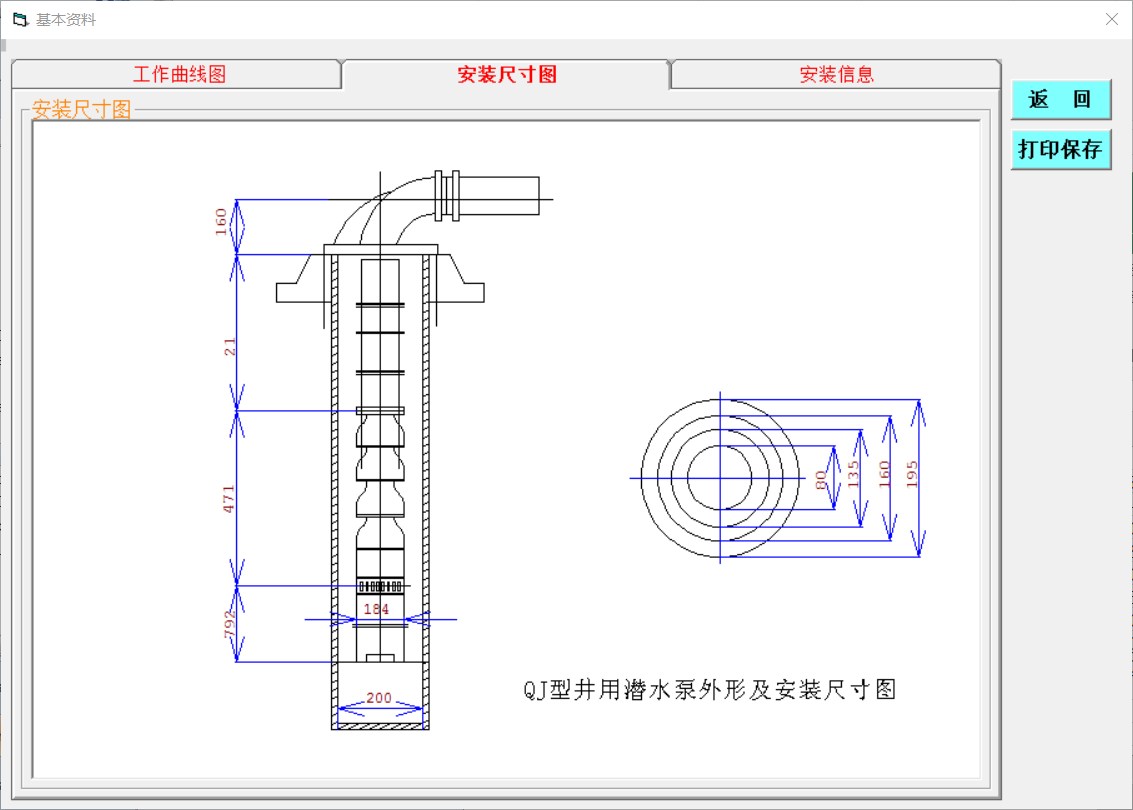

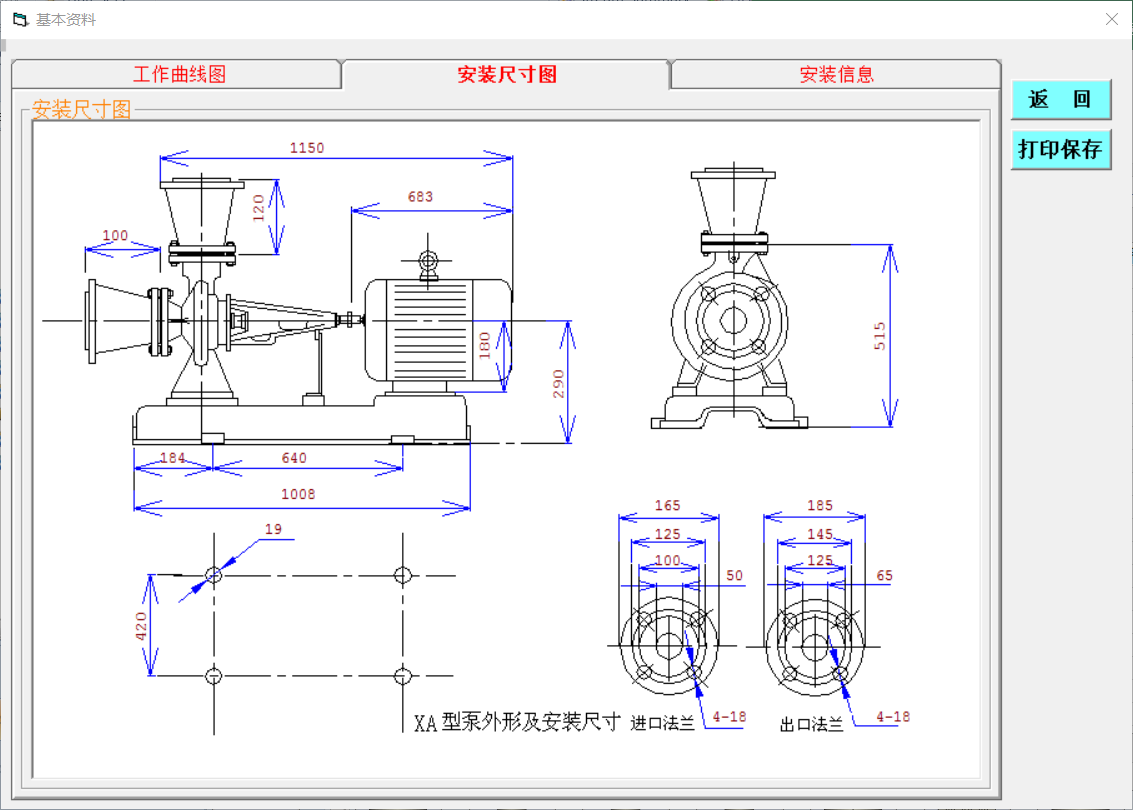

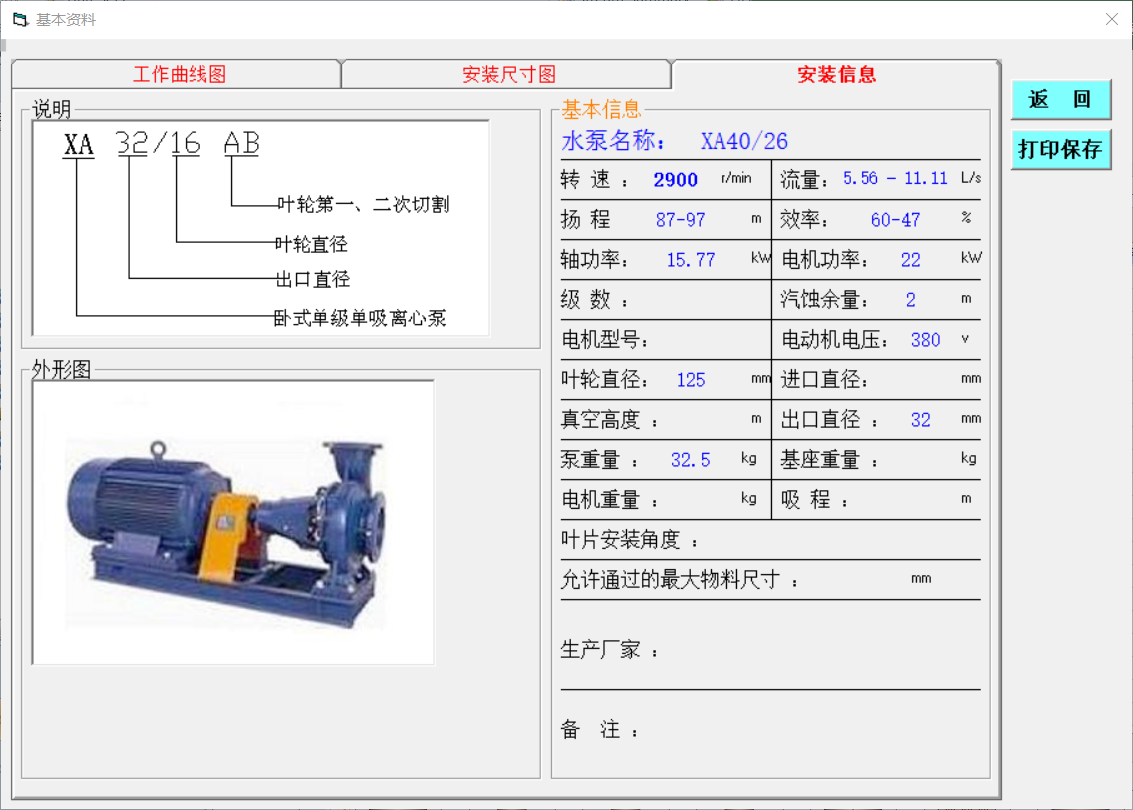

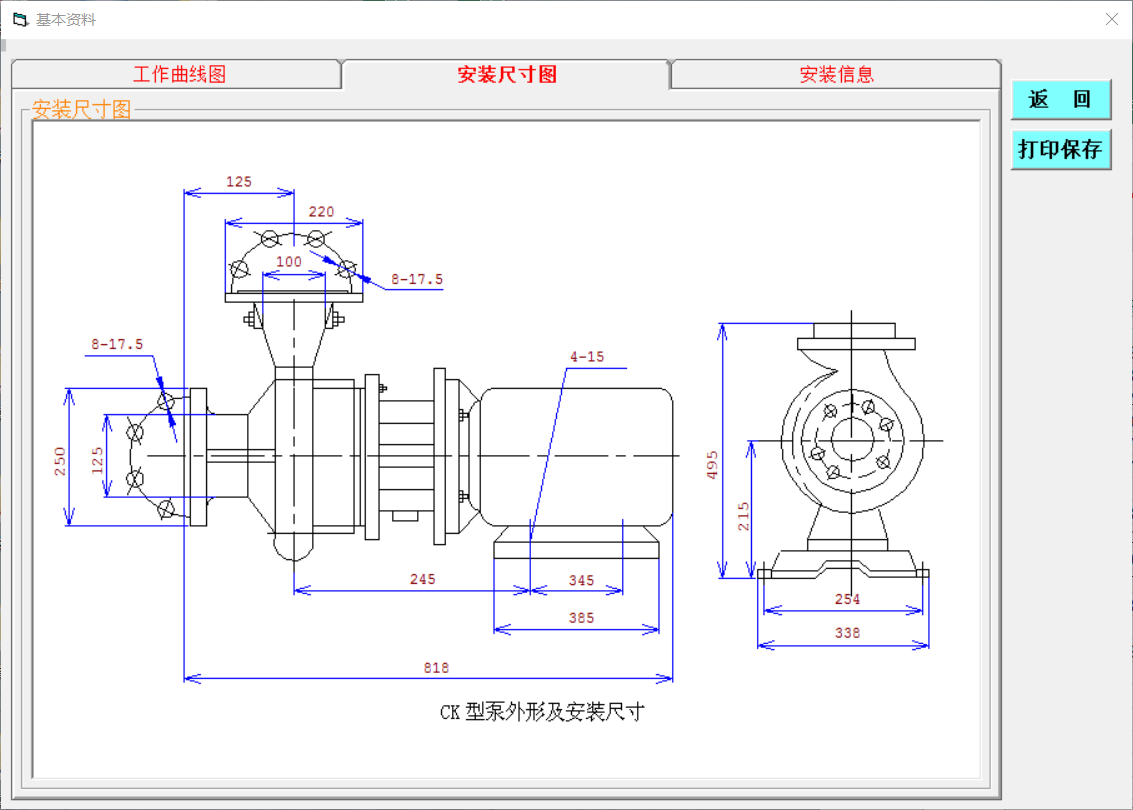

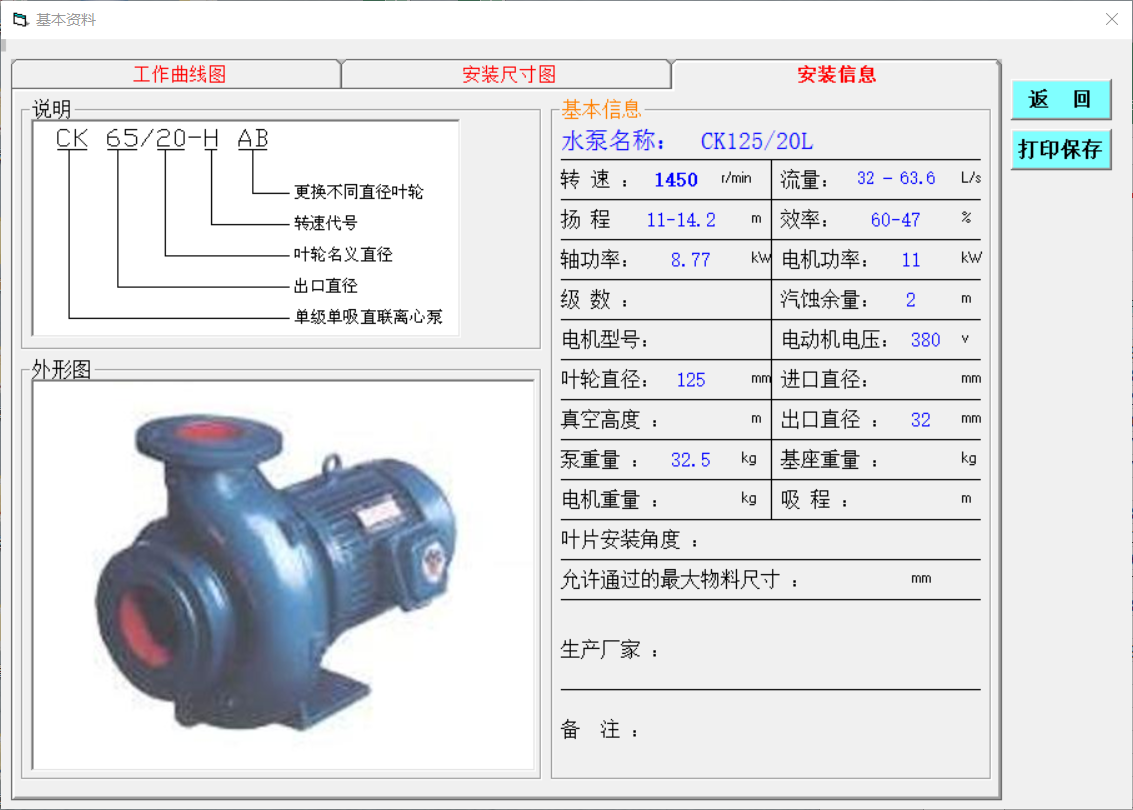

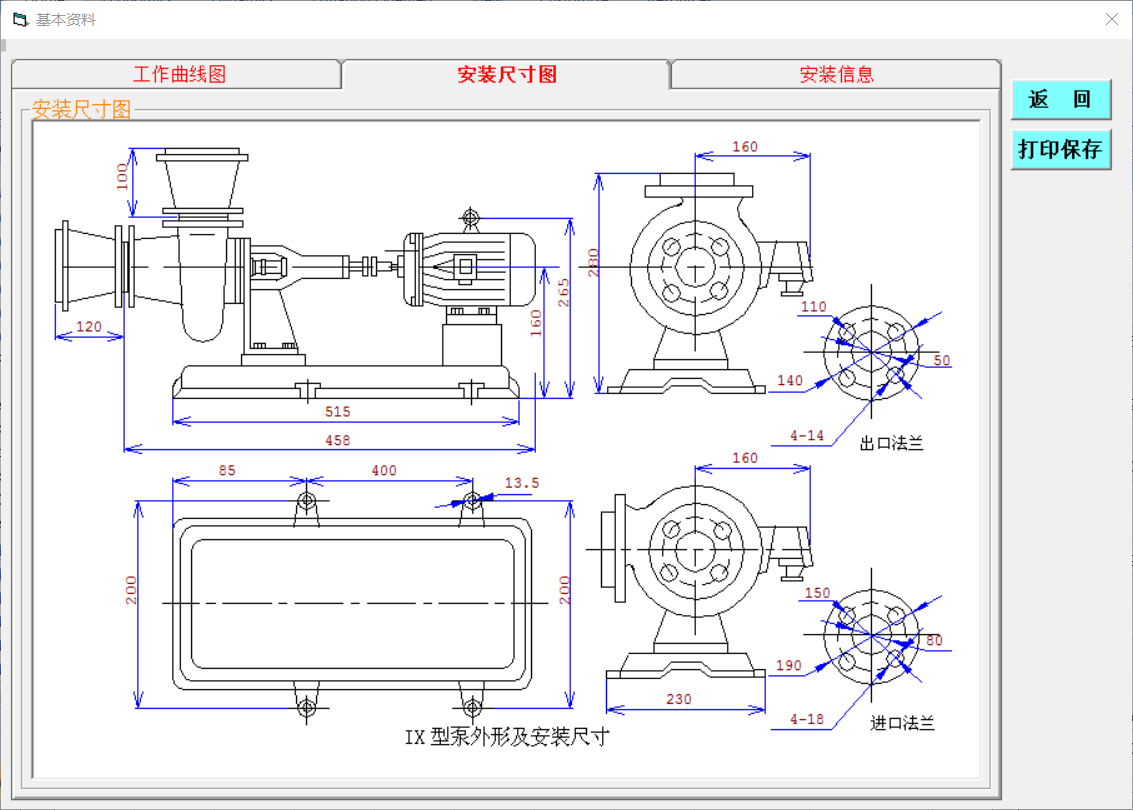

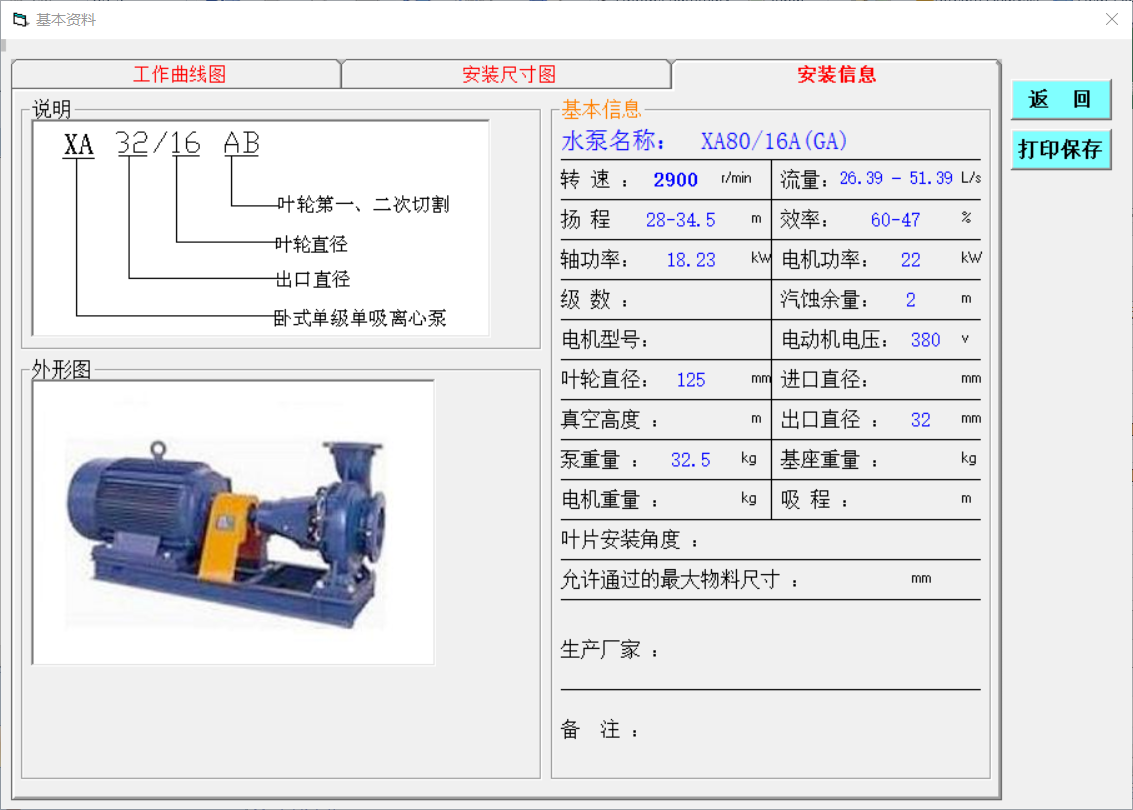

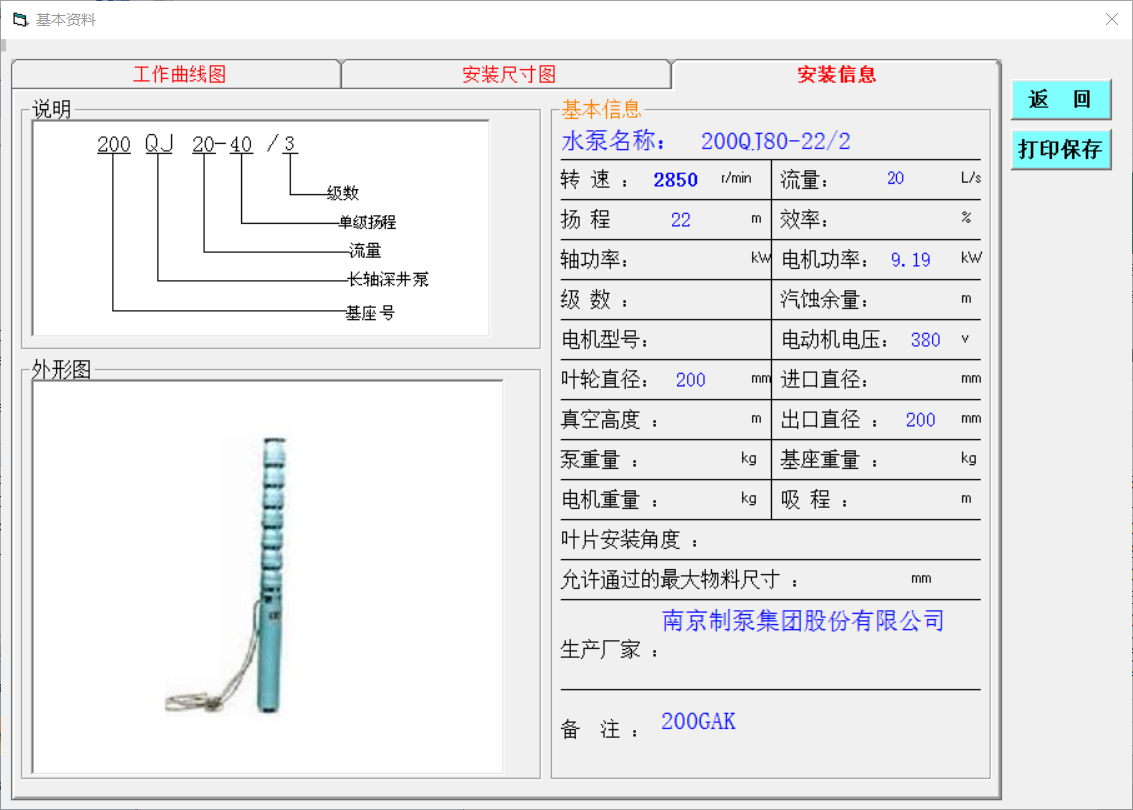

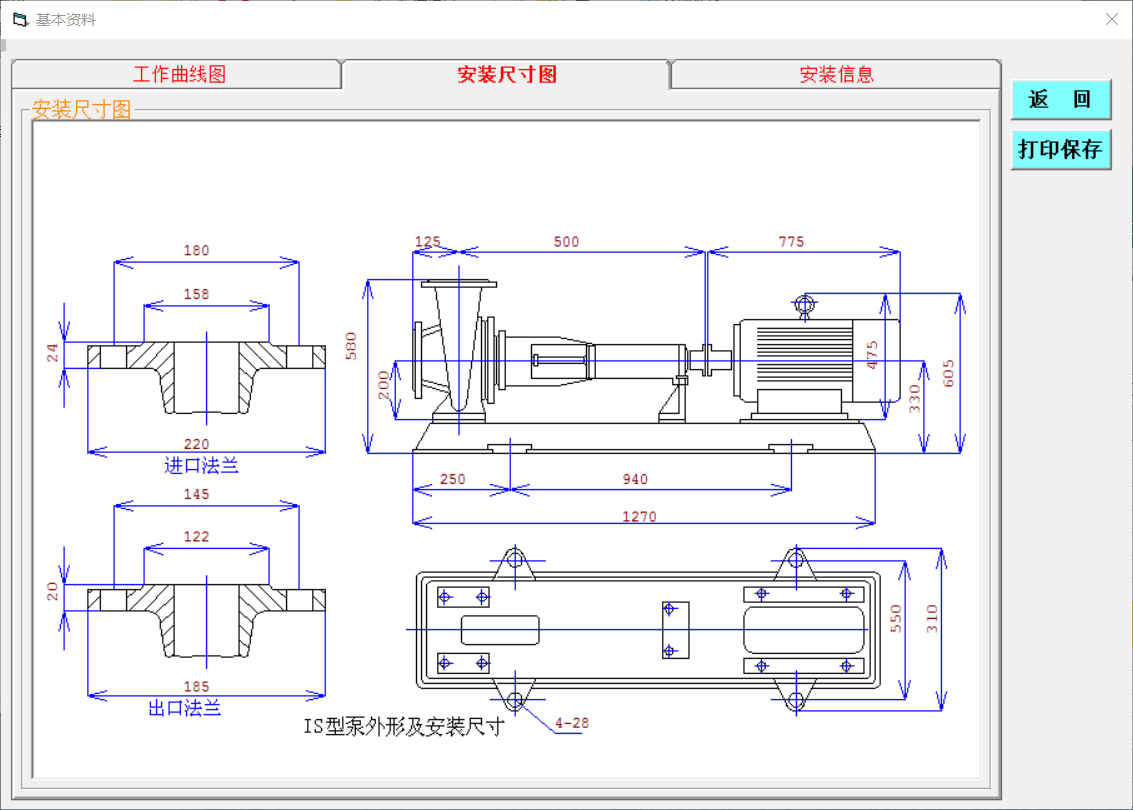

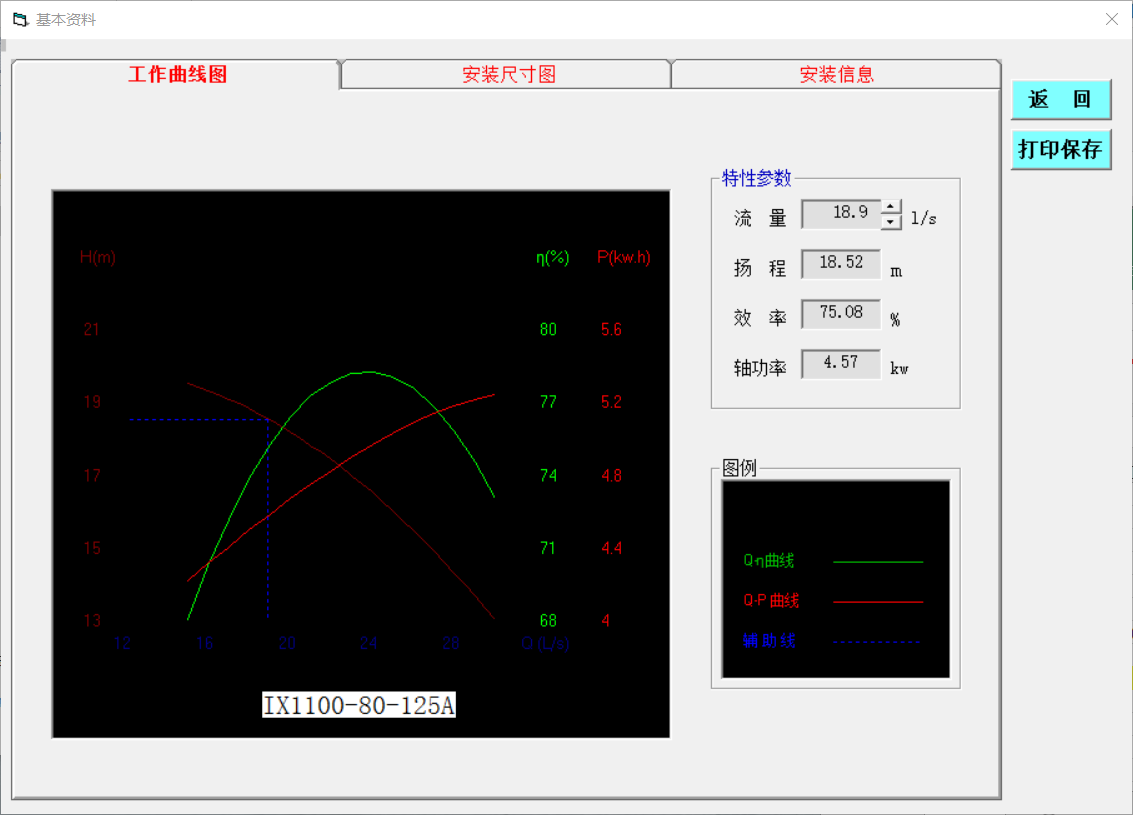

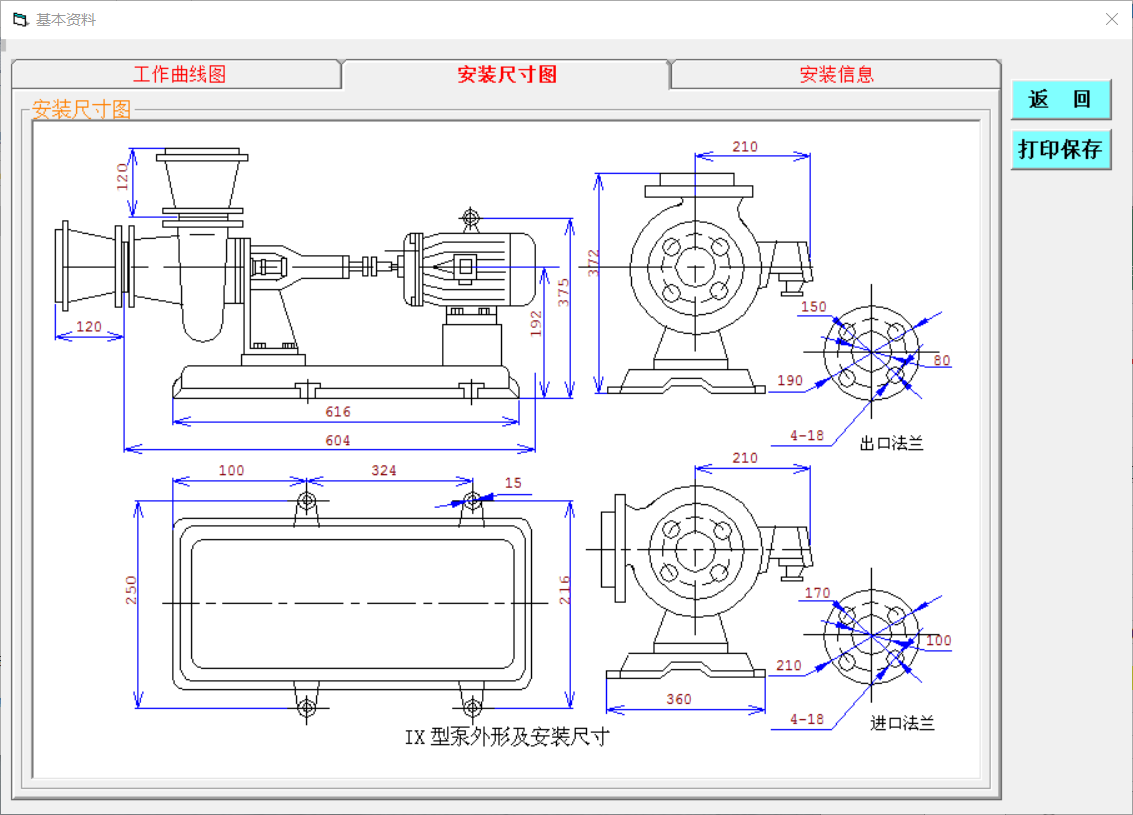

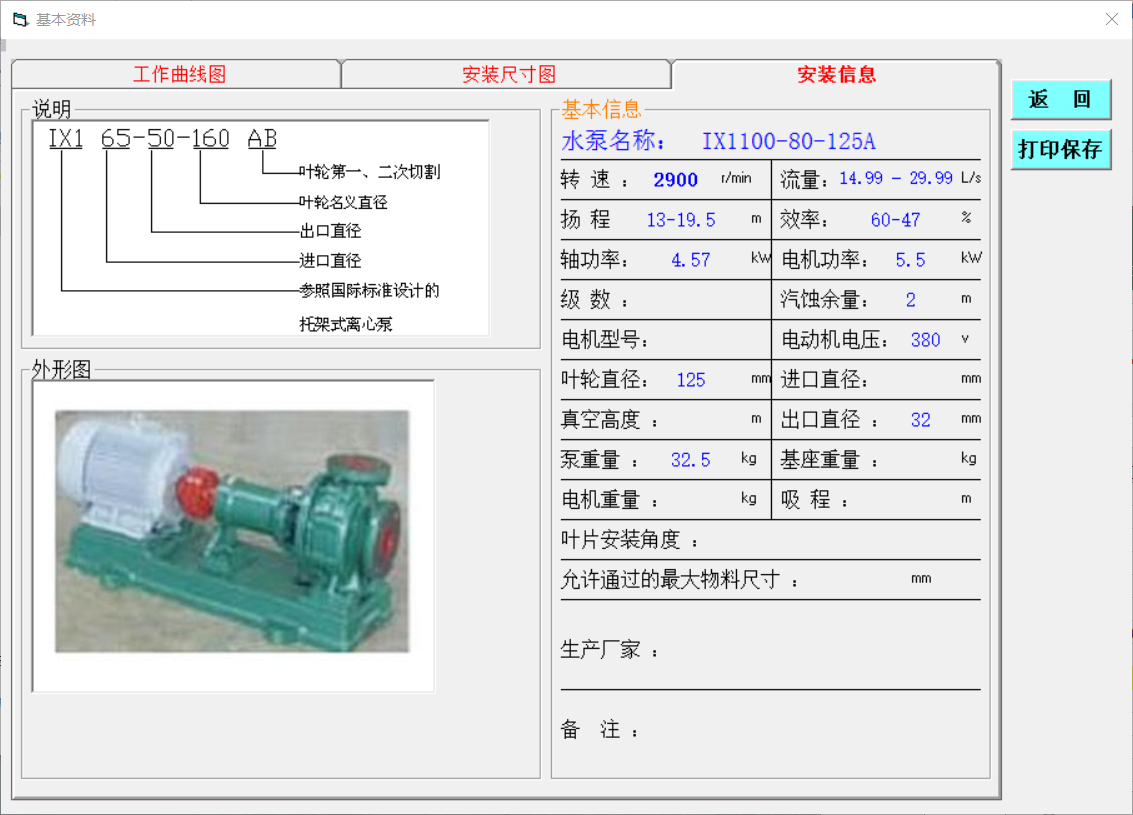

| 215 | P0102-1.png | 61.55K |
| 216 | P0102-2.png | 95.33K |
| 217 | P0102-3.png | 184.60K |
| 218 | P0103-1.png | 60.12K |
| 219 | P0103-2.png | 111.78K |
| 220 | P0103-3.png | 196.39K |
| 221 | P0201-1.png | 61.52K |
| 222 | P0201-2.png | 87.85K |
| 223 | P0201-3.png | 239.74K |
| 224 | P0202-1.png | 63.74K |
| 225 | P0202-2.png | 96.90K |
| 226 | P0202-3.png | 186.57K |
| 227 | P0203-1.png | 61.58K |
| 228 | P0203-2.png | 124.39K |
| 229 | P0203-3.png | 220.95K |
| 230 | P0204-1.png | 64.66K |
| 231 | P0204-2.png | 112.97K |
| 232 | P0204-3.png | 199.77K |
| 233 | P0301-1.png | 77.81K |
| 234 | P0301-2.png | 137.01K |
| 235 | P0302-1.png | 77.81K |
| 236 | P0302-2.png | 137.01K |
| 237 | P0401-1.png | 65.12K |
| 238 | P0401-2.png | 96.17K |
| 239 | P0401-3.png | 185.75K |
| 240 | P0402-1.png | 64.82K |
| 241 | P0402-2.png | 124.12K |
| 242 | P0402-3.png | 222.00K |
| 243 | P0403-1.png | 60.87K |
| 244 | P0403-2.png | 123.91K |
| 245 | P0403-3.png | 220.55K |
| 246 | P0404-1.png | 64.01K |
| 247 | P0404-2.png | 95.84K |
| 248 | P0404-3.png | 185.93K |
| 249 | P0405-1.png | 62.65K |
| 250 | P0405-2.png | 123.63K |
| 251 | P0405-3.png | 222.05K |
| 252 | SimulationofFlowandChemicalReactionsinaClausSulfur.pdf | 455.99K |
| 253 | 1万吨_年硫磺回收装置全流程动态模拟_李复.caj | 4.06M |
| 254 | LS_951催化剂Claus反应尾气加氢转化动力学研究.caj | 218.26K |
此图纸下载需要520金币
立即下载
发布者
静
创作: 12876
粉丝: 6
加入时间：2025-05-27
模型信息
图纸格式：pdf,dwg
文件大小：185.3M
所需金币：520
上传时间：2025-10-08 17:45:30
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
