小马扎靠背版 (2)（ID:2719863）

机械设备 / 非标机械 / 小马扎靠背版 (2)

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17602716079602.zip	2.04M
2	小马扎.SLDASM	335.35K
3	小马扎.SLDDRW	926.46K
4	支撑腿.SLDPRT	112.51K
5	横向支撑1上.SLDPRT	151.54K
6	横向支撑1下.SLDPRT	108.92K
7	横向支撑2上.SLDPRT	160.63K
8	横向支撑2下.SLDPRT	111.28K
9	皮带.SLDPRT	79.09K
10	靠背横杆.SLDPRT	110.20K
11	靠背竖杆.SLDPRT	109.36K

此图纸下载需要1金币

立即下载

发布者

159****9017

创作: 1

粉丝: 0

加入时间：2024-11-06

私信

关注

模型信息

图纸ID：2719863

图纸格式：sldasm,slddrw,sldprt

文件大小：2.09M

所需金币：1

上传时间：2025-10-12 20:20:13

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2022

标签

学习

兴趣

图纸简介

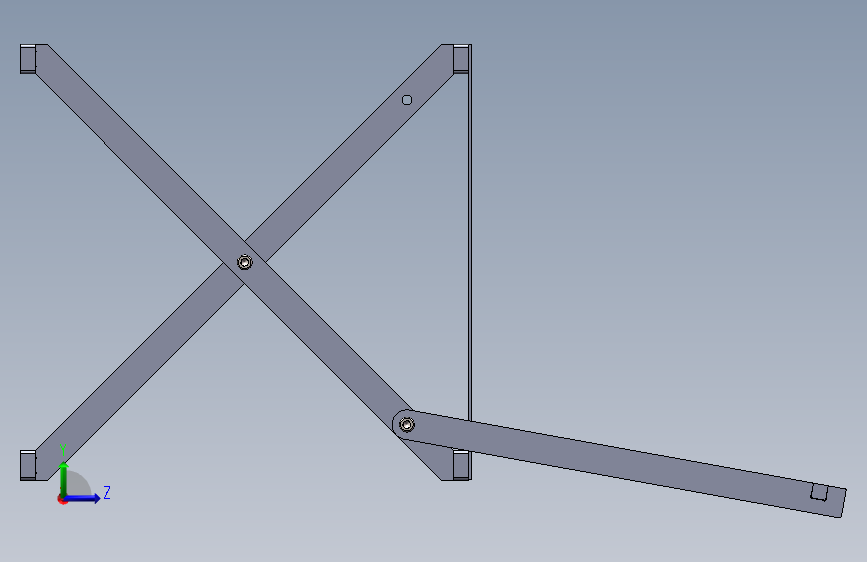

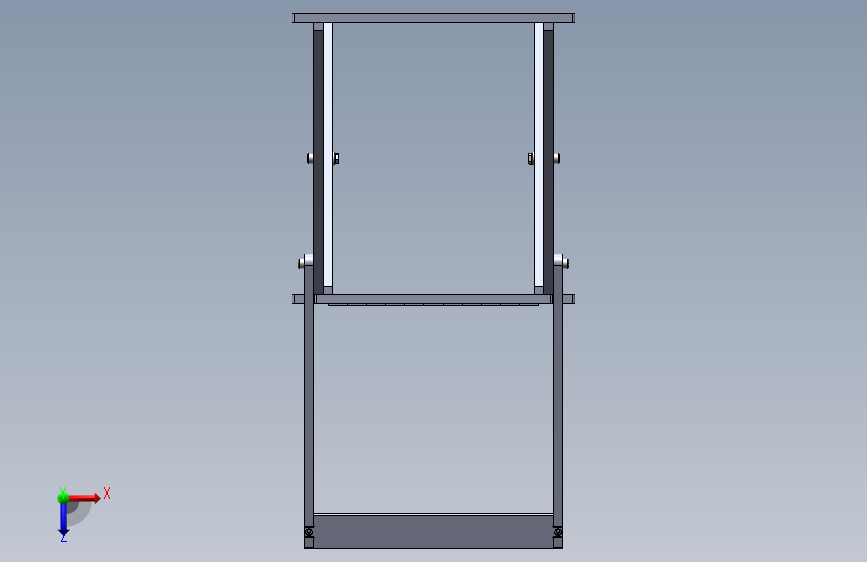

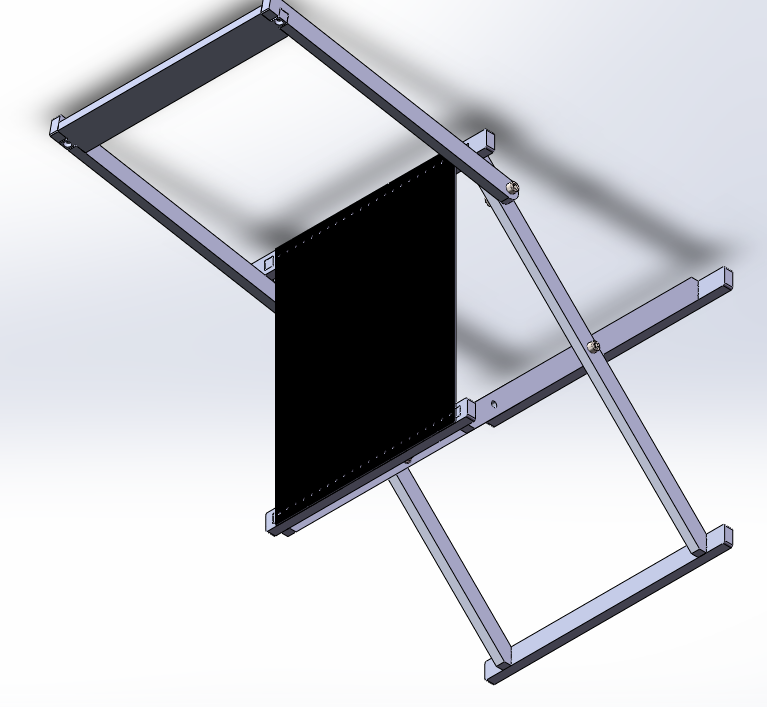

靠背小马扎图纸核心呈现结构、尺寸与连接细节，以指导加工组装。结构上，标注两组交叉内 / 外支撑杆，杆端焊接上 / 下横梁成框架，支撑轴贯穿固定；座面为 2-4 条柔性带（尼龙 / 帆布材质），两端固定于上横梁；靠背含铰接在外支撑杆的 U 型支架，支架上同样固定柔性带。尺寸标注清晰：支撑杆多用 φ18-28mm 不锈钢圆管，上横梁长 300-400mm（适配坐宽），下横梁长 250-350mm，靠背高度 200-250mm；柔性带宽 30-40mm，间距 50-60mm。连接细节标注焊接点（杆与横梁连接处）、铰接轴位置（U 型支架与外杆），及下横梁端橡胶套、上横梁端塑料堵头的安装尺寸，确保结构稳
