步进传动滚珠丝杠(ID:272862)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 6000-2RSH.sldasm | 381.82K |
2 | 6000-2RSH.STEP | 196.60K |
3 | 6000-2RSH_PART1.sldprt | 217.22K |
4 | 6000-2RSH_PART1.STEP | 126.03K |
5 | 6000-2RSH_PART2.sldprt | 255.49K |
6 | 6000-2RSH_PART2.STEP | 52.86K |
7 | 6000-2RSH_PART3.sldprt | 159.44K |
8 | 6000-2RSH_PART3.STEP | 6.85K |
9 | 7001 CE_P4A.sldasm | 289.76K |
10 | 7001 CE_P4A.STEP | 96.71K |
11 | 7001 CE_P4A_PART1.sldprt | 184.27K |
12 | 7001 CE_P4A_PART1.STEP | 34.66K |
13 | 7001 CE_P4A_PART2.sldprt | 185.60K |
14 | 7001 CE_P4A_PART2.STEP | 41.64K |
15 | 7001 CE_P4A_PART3.sldprt | 159.51K |
16 | 7001 CE_P4A_PART3.STEP | 6.88K |
17 | BF Body.SLDPRT | 1.13M |
18 | BF Body.STEP | 309.04K |
19 | BF12 Unit.SLDASM | 639.61K |
20 | BK Body.SLDPRT | 1.75M |
21 | BK Body.STEP | 546.25K |
22 | BK Collar.SLDPRT | 1.36M |
23 | BK Collar.STEP | 30.05K |
24 | BK Flange.SLDPRT | 1.22M |
25 | BK Flange.STEP | 180.46K |
26 | BK Lock Nut.SLDPRT | 2.63M |
27 | BK Lock Nut.STEP | 1.77M |
28 | BK12 Unit.SLDASM | 1.25M |
29 | Coupler D30L35-6.35-10.0.SLDASM | 429.40K |
30 | Coupler D30L35-6.35-10.0.STEP | 944.67K |
31 | Coupler Jaw.SLDPRT | 1.23M |
32 | Coupler Jaw.STEP | 269.90K |
33 | Coupler Spider.SLDPRT | 692.06K |
34 | Coupler Spider.STEP | 336.99K |
35 | Drive 1605-400.SLDASM | 8.79M |
36 | Drive 1605-400.STEP | 18.27M |
37 | Grease Nipple A M6x1.00.SLDASM | 1.16M |
38 | Grease Nipple A M6x1.00.STEP | 433.62K |
39 | Grease Nipple A.SLDPRT | 1.86M |
40 | Grease Nipple A.STEP | 411.02K |
41 | NEMA23 57BYGH627.SLDASM | 380.27K |
42 | NEMA23 57BYGH627.STEP | 1.27M |
43 | NEMA23 Stepper.SLDPRT | 4.11M |
44 | NEMA23 Stepper.STEP | 1.22M |
45 | Seal AOP.SLDPRT | 1.07M |
46 | Seal AOP.STEP | 80.65K |
47 | SFU Ball Nut.SLDPRT | 1.86M |
48 | SFU Ball Nut.STEP | 1.05M |
49 | SFU1605 Washer Back.SLDPRT | 1.09M |
50 | SFU1605 Washer Back.STEP | 1.28M |
51 | SFU1605 Washer Front.SLDPRT | 1.10M |
52 | SFU1605 Washer Front.STEP | 1.28M |
53 | SFU1605 Washer Screw.SLDPRT | 2.00M |
54 | SFU1605 Washer Screw.STEP | 1.76M |
55 | SFU1605-3.SLDASM | 2.10M |
56 | SFU1605-3.STEP | 4.17M |
57 | SFU1605-400.SLDPRT | 6.18M |
58 | SFU1605-400.STEP | 8.10M |
59 | Steel Ball.SLDPRT | 214.20K |
60 | Steel Ball.STEP | 6.85K |
此图纸下载需要20金币
立即下载
发布者
每逢大事有静气
创作: 30008
粉丝: 326
加入时间:2022-08-18
模型信息
图纸格式:sldasm,step,sldprt
文件大小:53.85M
所需金币:20
上传时间:2022-05-29 16:12:54
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2017
标签
步进传动滚珠丝杠
图纸简介

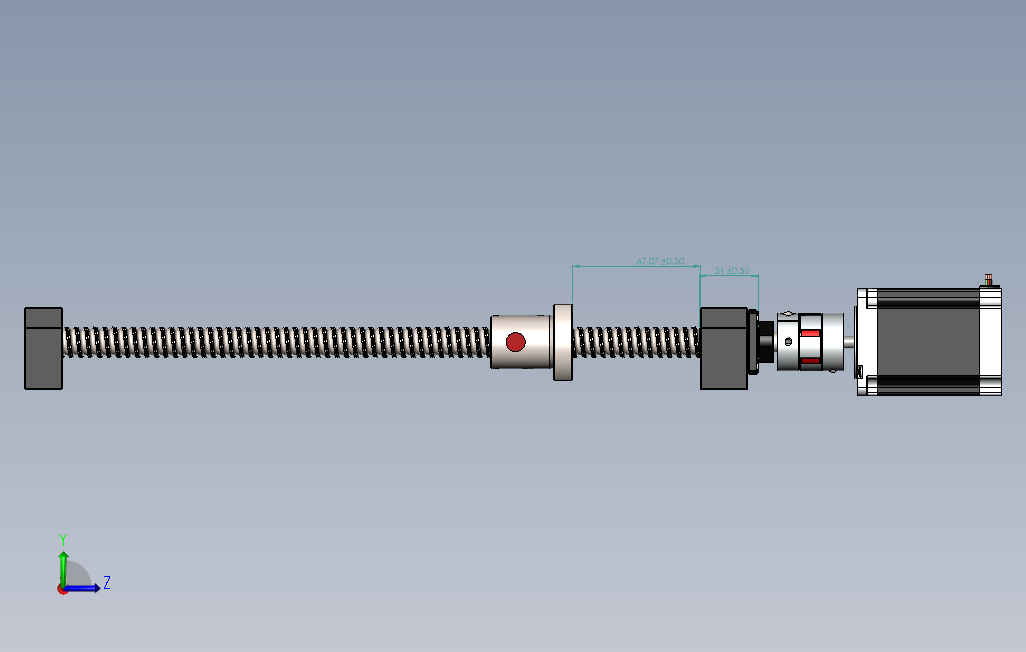

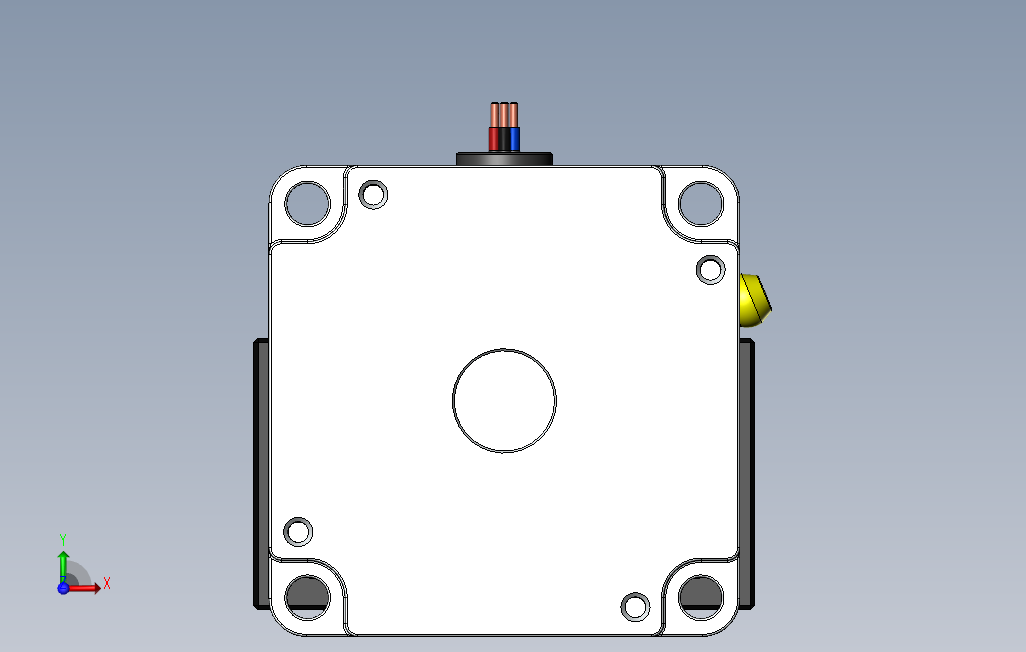

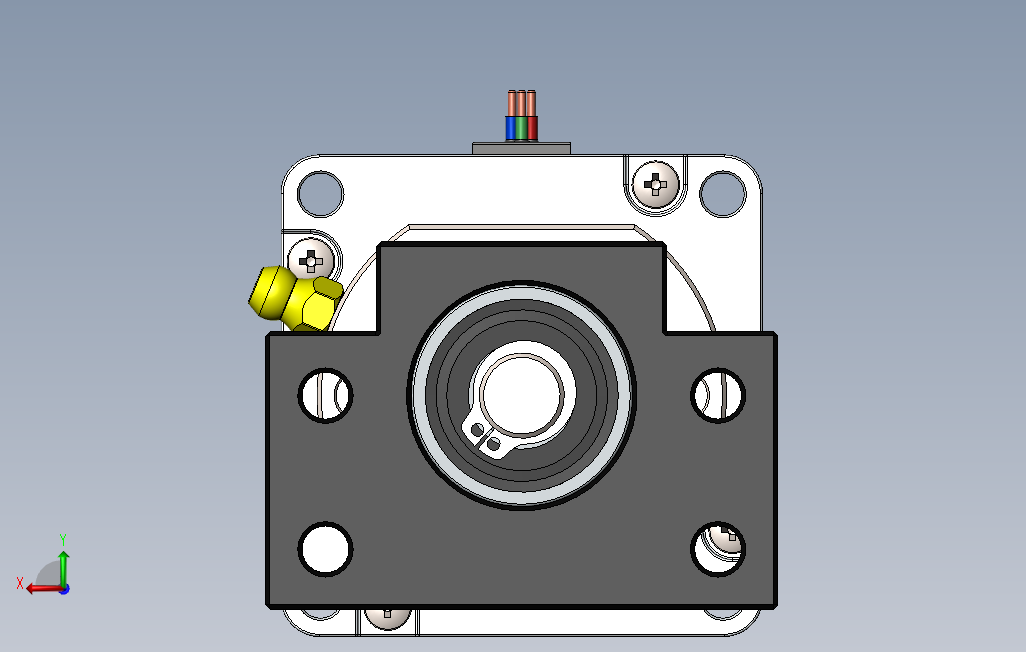

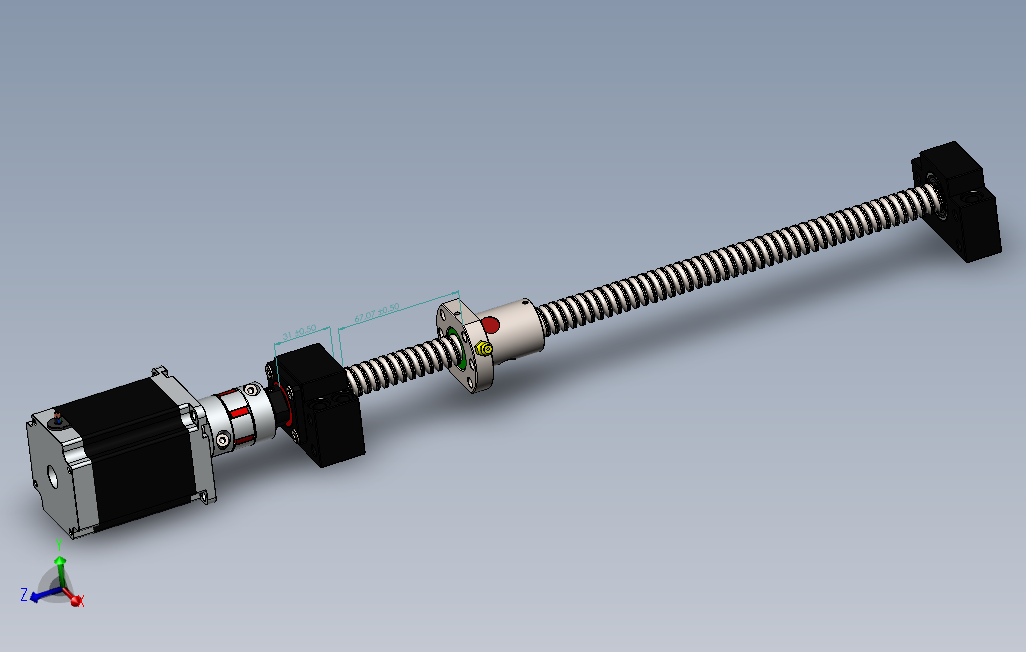

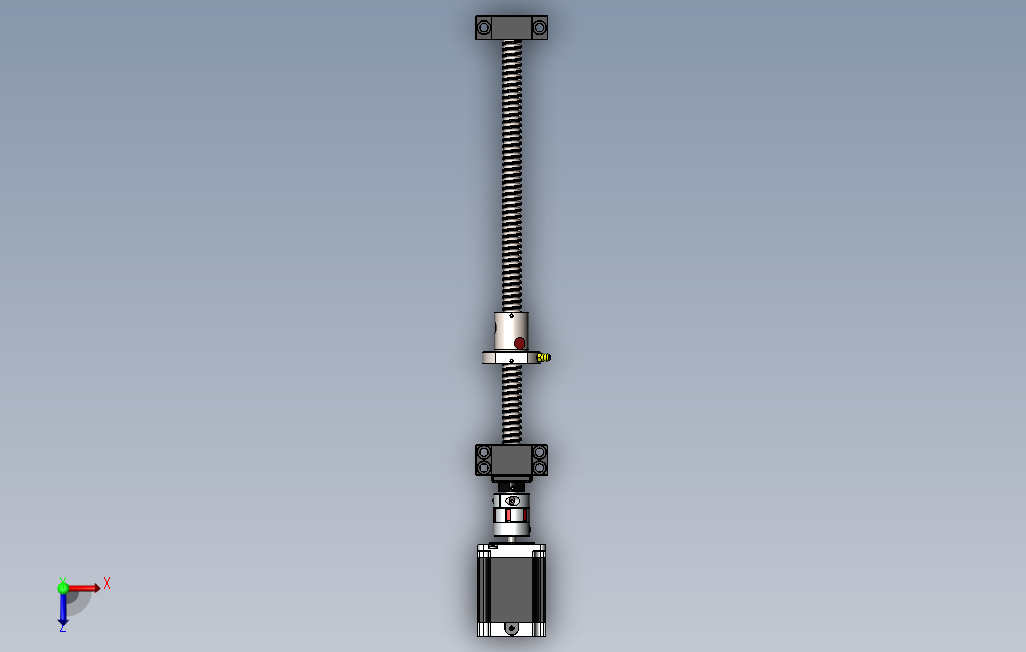

本模型为滚珠丝杠模组设计建模,模组在机械传动中经常使用,如行架机械手,上下料机等,根据要求机械工程师只要选取合适的模组,模组为市场采购件,采用步进电机驱动。模型建立时绘制了较多细节,比较详细。solidworks 2016 版本,另有STP格式文件。欢迎朋友下载。
