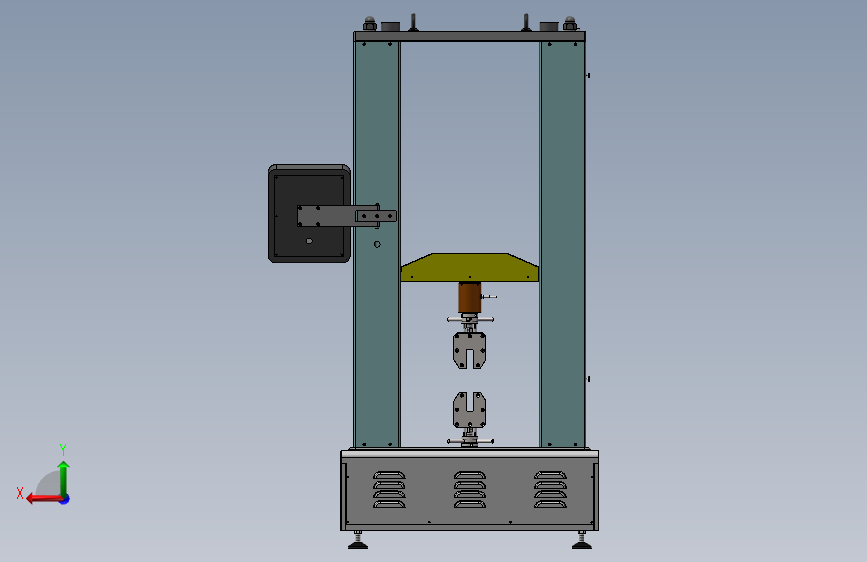

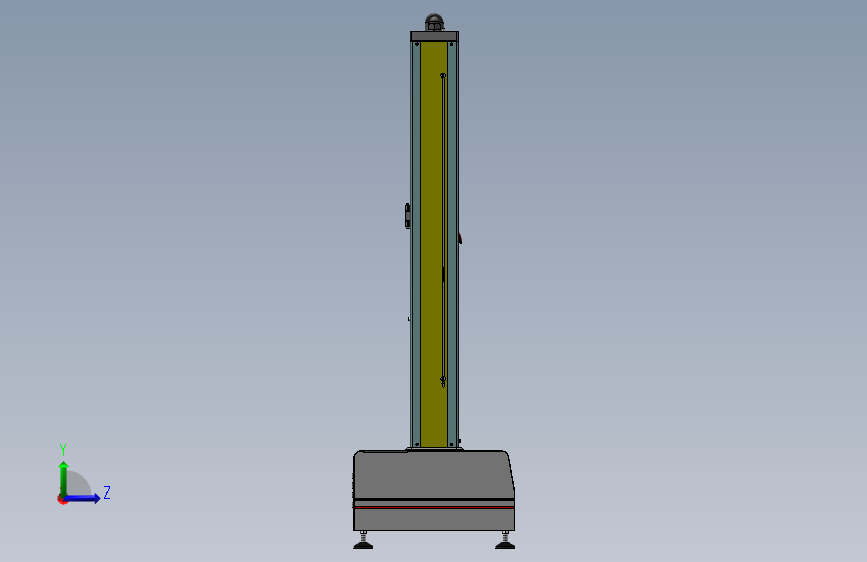

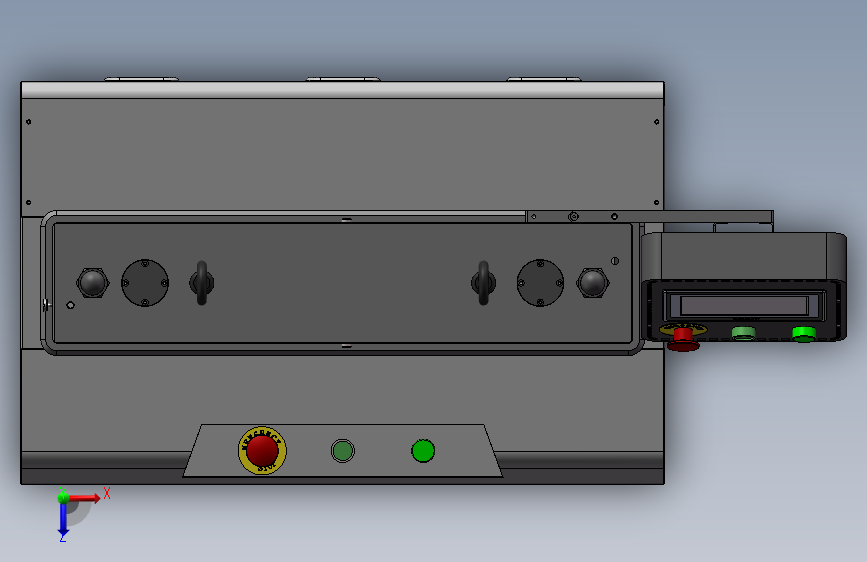

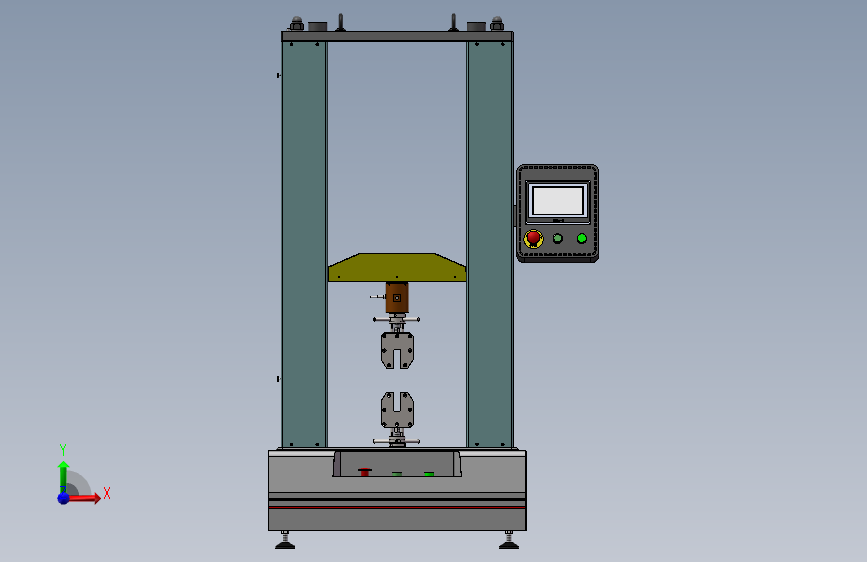

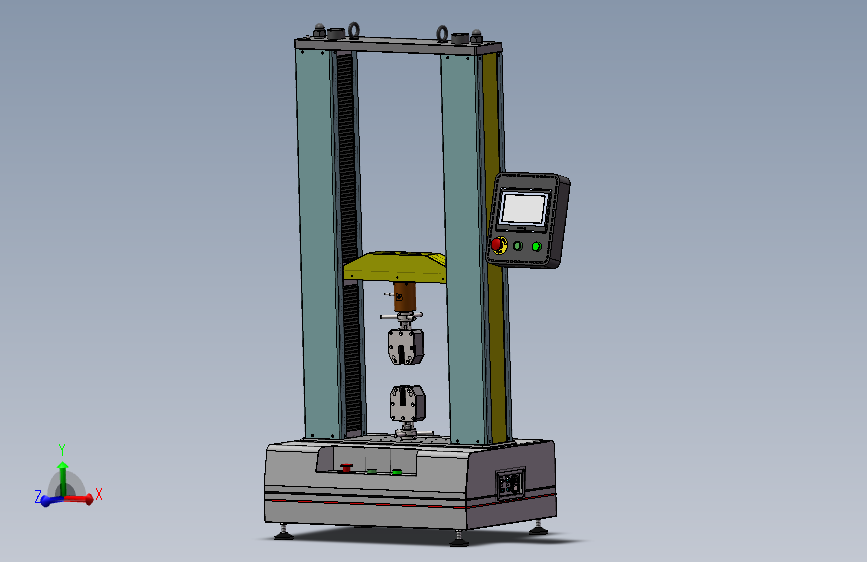

双柱1吨拉力试验机==917800=300（ID:2830179）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17631874507206.rar | 41.59M |
| 2 | 2505丝杠装配体.SLDASM | 117.53K |
| 3 | 下横梁机构.SLDASM | 945.54K |
| 4 | 丝杠罩-右.SLDASM | 135.53K |
| 5 | 丝杠罩-左.SLDASM | 115.34K |
| 6 | 双柱1吨拉力试验机总装图.SLDASM | 5.35M |
| 7 | 双柱1吨拉力试验机总装图.STEP | 26.49M |
| 8 | 控制盒.SLDASM | 413.38K |
| 9 | 机架装配体.SLDASM | 3.46M |
| 10 | 涨紧轮.SLDASM | 429.53K |
| 11 | 电机装配体.SLDASM | 707.99K |
| 12 | 限位杆.SLDASM | 496.54K |
| 13 | 1000KG拉拔夹具.SLDASM | 887.90K |
| 14 | M12螺母.SLDPRT | 122.42K |
| 15 | M12转接板.SLDPRT | 112.35K |
| 16 | M14螺母.SLDPRT | 127.53K |
| 17 | M16螺母.SLDPRT | 127.48K |
| 18 | T型块.SLDPRT | 89.63K |
| 19 | 夹具主件（尖嘴）.SLDPRT | 409.64K |
| 20 | 夹具拉杆.SLDPRT | 111.24K |
| 21 | 夹嘴-右.SLDPRT | 588.22K |
| 22 | 夹嘴-左.SLDPRT | 581.93K |
| 23 | 夹嘴主体.SLDPRT | 537.60K |
| 24 | 弹簧.SLDPRT | 668.58K |
| 25 | 推力柱.SLDPRT | 75.45K |
| 26 | 旋钮增力棒.SLDPRT | 70.64K |
| 27 | 止动销.SLDPRT | 81.17K |
| 28 | 治具垫高台.SLDPRT | 112.55K |
| 29 | 面盖A.SLDPRT | 405.84K |
| 30 | 顶圈.SLDPRT | 110.02K |
| 31 | 1.0T传感器上固定块.SLDPRT | 138.52K |
| 32 | 1.0T传感器下固定块.SLDPRT | 101.05K |
| 33 | 1.0T传感器外壳.SLDPRT | 158.22K |
| 34 | 1000KG传感器.SLDASM | 144.35K |
| 35 | 500KG传感器.SLDPRT | 373.50K |
| 36 | CZL301-1吨S型荷重传感器.SLDPRT | 160.70K |
| 37 | M12-M10公母转接头.SLDPRT | 248.50K |
| 38 | 转接头.SLDPRT | 99.31K |
| 39 | φ8限位环.SLDPRT | 123.63K |
| 40 | 下横梁.SLDPRT | 552.20K |
| 41 | 下横梁加强筋.SLDPRT | 114.62K |
| 42 | 丝杆护帽.SLDPRT | 85.60K |
| 43 | 丝杆罩-右.SLDPRT | 374.00K |
| 44 | 丝杆罩-左.SLDPRT | 359.00K |
| 45 | 丝杠罩固定座.SLDPRT | 143.18K |
| 46 | 关节臂.SLDPRT | 117.57K |
| 47 | 关节臂固定座.SLDPRT | 128.46K |
| 48 | 国耀铝型材-GY-D-145HG.SLDPRT | 114.16K |
| 49 | 国耀铝型材-GY-D-145HGB款.SLDPRT | 135.47K |
| 50 | 国耀铝型材-GY-D-152J.SLDPRT | 193.00K |
| 51 | 底板.SLDPRT | 571.28K |
| 52 | 底板加强筋.SLDPRT | 327.92K |
| 53 | 支撑下横梁.SLDPRT | 56.56K |
| 54 | 支撑柱.SLDPRT | 69.42K |
| 55 | 涨紧轮.SLDPRT | 201.50K |
| 56 | 涨紧轮固定块.SLDPRT | 188.00K |
| 57 | 涨紧轮轴.SLDPRT | 87.52K |
| 58 | 电机固定板.SLDPRT | 178.78K |
| 59 | 电机支撑柱.SLDPRT | 86.29K |
| 60 | 电机松紧调节块.SLDPRT | 79.43K |
| 61 | 电机调节板.SLDPRT | 125.30K |
| 62 | 立柱.SLDPRT | 77.24K |
| 63 | 脚杯支撑条.SLDPRT | 119.84K |
| 64 | 限位杆.SLDPRT | 59.92K |
| 65 | 限位杆固定座.SLDPRT | 122.60K |
| 66 | 限位环旋钮.SLDPRT | 87.15K |
| 67 | 顶板.SLDPRT | 421.81K |
| 68 | 232端子母端.SLDPRT | 193.75K |
| 69 | 3合1插座.SLDPRT | 184.77K |
| 70 | 4pin10航空插座.SLDPRT | 183.04K |
| 71 | 4pin16航空插头.SLDPRT | 171.29K |
| 72 | BK15-垫圈.SLDPRT | 203.50K |
| 73 | BK15-螺母.SLDPRT | 325.00K |
| 74 | BK20-垫圈.SLDPRT | 88.62K |
| 75 | CZL301-1吨S型荷重传感器.SLDPRT | 342.00K |
| 76 | CZL301-5吨S型荷重传感器.SLDPRT | 335.00K |
| 77 | FK15.SLDPRT | 352.50K |
| 78 | FK20.SLDPRT | 166.59K |
| 79 | M14吊环.SLDPRT | 144.66K |
| 80 | M24圆帽螺母.SLDPRT | 187.33K |
| 81 | M24螺母.SLDPRT | 108.40K |
| 82 | M30圆帽螺母.SLDPRT | 298.50K |
| 83 | M30弹垫.SLDPRT | 67.87K |
| 84 | M30螺母.SLDPRT | 239.00K |
| 85 | RJ45接头.SLDPRT | 134.49K |
| 86 | RN20-螺母.SLDPRT | 144.40K |
| 87 | ~$红森减速机HS-PLF090-L1-5-S2-P2.SLDPRT | 14B |
| 88 | 主动同步轮8M24.SLDPRT | 250.54K |
| 89 | 从动同步轮8M36-A.SLDPRT | 407.40K |
| 90 | 从动同步轮8M36-B.SLDPRT | 278.52K |
| 91 | 光电传感器.SLDPRT | 81.42K |
| 92 | 台达触摸屏DOP-B07S411.SLDPRT | 454.66K |
| 93 | 同步带1480-8M.SLDPRT | 72.08K |
| 94 | 启动按钮.SLDPRT | 67.62K |
| 95 | 圆锥滚子轴承32004.SLDPRT | 139.94K |
| 96 | 圆锥滚子轴承32304.SLDPRT | 250.00K |
| 97 | 山社86二相SS3403AP40A步进电机.SLDPRT | 441.50K |
| 98 | 弹簧15-1.4-4-65.SLDPRT | 711.50K |
| 99 | 急停按钮.SLDPRT | 107.87K |
| 100 | 急停装饰牌.SLDPRT | 390.07K |
| 101 | 松下750W电机，.SLDPRT | 626.50K |
| 102 | 涨紧套1847.SLDPRT | 212.93K |
| 103 | 涨紧套2047.SLDPRT | 388.00K |
| 104 | 深沟球轴承6004.SLDPRT | 469.14K |
| 105 | 深沟球轴承61901.SLDPRT | 637.50K |
| 106 | 深沟球轴承61903.SLDPRT | 501.41K |
| 107 | 滚珠丝杆2505.SLDPRT | 872.66K |
| 108 | 滚珠丝杆副SFU2505-4.SLDASM | 696.43K |
| 109 | 滚珠螺母SFU2505-4.SLDPRT | 90.52K |
| 110 | 电源指示灯.SLDPRT | 73.29K |
| 111 | 直线轴承LMK40LUU.SLDPRT | 79.62K |
| 112 | 直线轴承LMK50LUU.SLDPRT | 380.50K |
| 113 | 立柱.SLDPRT | 166.50K |
| 114 | 红森减速机HS-PLF090-L1-5-S2-P2.SLDPRT | 401.50K |
| 115 | 红森减速机HS-ZPLF090-L1-5-S2-P2.SLDPRT | 221.27K |
| 116 | 脚杯调心-M12.SLDPRT | 318.00K |
| 117 | 脚杯调心-M16.SLDPRT | 187.50K |
| 118 | 脚杯金属-M14.SLDPRT | 76.18K |
| 119 | 轴肩螺丝6-16.SLDPRT | 82.11K |
| 120 | 透光板.SLDPRT | 50.33K |
| 121 | 青蓝86二相QL86HB156-06A步进电机.SLDPRT | 206.00K |
| 122 | 青蓝86二相QL86HS118-40步进电机.SLDPRT | 433.50K |
| 123 | 风琴罩.SLDPRT | 330.45K |
| 124 | 下横梁钣金罩.SLDPRT | 202.90K |
| 125 | 丝杠罩侧板-右.SLDPRT | 155.22K |
| 126 | 丝杠罩侧板-左.SLDPRT | 166.29K |
| 127 | 光电开关感应片.SLDPRT | 139.72K |
| 128 | 后封板.SLDPRT | 648.76K |
| 129 | 弹簧13-1.4-4-40.SLDPRT | 519.30K |
| 130 | 弹簧15-1.4-4-65.SLDPRT | 613.50K |
| 131 | 拉力机主件.SLDPRT | 579.37K |
| 132 | 拉杆限位座.SLDPRT | 154.15K |
| 133 | 控制箱.SLDPRT | 367.39K |
| 134 | 控制箱后封板.SLDPRT | 90.39K |
| 135 | 控制箱支架.SLDPRT | 171.53K |
| 136 | 端子面板.SLDASM | 268.43K |
| 137 | 端子面板.SLDPRT | 811.65K |
| 138 | 端子面板附件.SLDPRT | 79.11K |
| 139 | 箱体.SLDASM | 203.33K |
| 140 | 箱体.SLDDRW | 14B |
| 141 | 箱体.SLDPRT | 922.33K |
| 142 | 箱体附件1.SLDPRT | 371.52K |
| 143 | 风琴罩固定块A.SLDPRT | 182.87K |
| 144 | 风琴罩固定块B.SLDPRT | 182.07K |
| 145 | 风琴罩固定块C.SLDPRT | 185.98K |
此图纸下载需要260金币
立即下载
发布者
尘世清欢
创作: 168
粉丝: 6
加入时间：2023-12-27
模型信息
图纸ID：2830179
图纸格式：sldasm,step,sldprt,slddrw
文件大小：42.59M
所需金币：260
上传时间：2025-11-15 14:17:48
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2024
