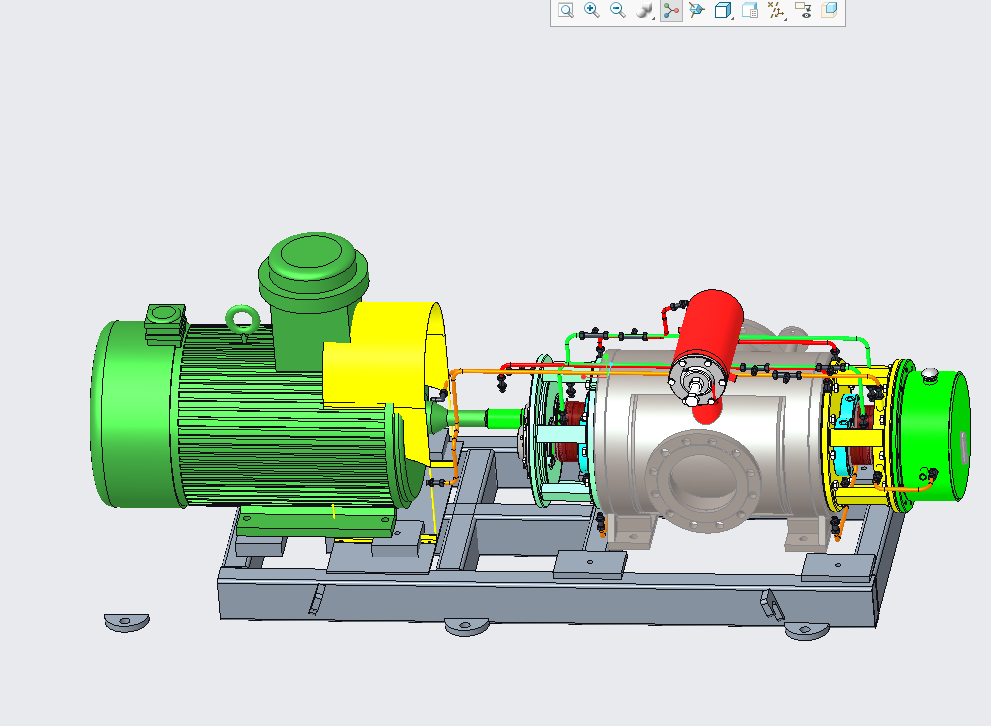

双吸式二螺杆泵的结构设计（含三维proe模型3D（ID:2848269）
截图
AI截图渲染
✨AI图片渲染
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17640586328325.zip | 51.07M |
| 2 | WSZ130--23泵芯.dwg | 128.80K |
| 3 | WSZ130-00机械密封组件及订货图.dwg | 285.69K |
| 4 | WSZ130-02主动轴.dwg | 187.28K |
| 5 | WSZ130-03从动轴.dwg | 113.26K |
| 6 | WSZ130-04g1后支座.dwg | 171.91K |
| 7 | WSZ130-05g1后盖.dwg | 101.14K |
| 8 | WSZ130-06g2主动齿轮.dwg | 98.70K |
| 9 | WSZ130-07轴套Ⅰ.dwg | 84.82K |
| 10 | WSZ130-08从动齿轮.dwg | 85.32K |
| 11 | WSZ130-09挡圈.dwg | 72.78K |
| 12 | WSZ130-10轴套2.dwg | 76.72K |
| 13 | WSZ130-11轴承座螺母.dwg | 76.32K |
| 14 | WSZ130-12机械密封盖1.dwg | 790.09K |
| 15 | WSZ130-13exb.dwg | 83.60K |
| 16 | WSZ130-14调节螺母.dwg | 76.94K |
| 17 | WSZ130-15D40左.右旋螺套.dwg | 87.16K |
| 18 | WSZ130-15D48左.右旋螺套.dwg | 87.16K |
| 19 | WSZ130-16螺母.dwg | 77.29K |
| 20 | WSZ130-17g1前支座1.dwg | 185.09K |
| 21 | WSZ130-18闷盖.dwg | 104.86K |
| 22 | WSZ130-19通盖.dwg | 141.66K |
| 23 | WSZ130-20后轴承座.dwg | 727.26K |
| 24 | WSZ130-20机械密封套件.dwg | 103.02K |
| 25 | WSZ130-21前轴承座.dwg | 754.04K |
| 26 | WSZ130-22g1定位环.dwg | 82.07K |
| 27 | WSZ130-24密封垫.dwg | 79.79K |
| 28 | WSZ130-25储油箱.dwg | 90.73K |
| 29 | WSZ130HeA-01g1泵体.dwg | 277.29K |
| 30 | zongzhuangtu.dwg | 1.40M |
| 31 | 总装图.dwg | 1.40M |
| 32 | 机封订货图.dwg | 111.55K |
| 33 | 设计说明书-正文.doc | 1.58M |
| 34 | 17-00.txt.1 | 222B |
| 35 | 2213_1_0.prt.1 | 115.58K |
| 36 | 2213_2_0.prt.1 | 106.69K |
| 37 | 240m12x40-3-130.asm.9 | 150.82K |
| 38 | 32213_1nu.prt.28 | 111.69K |
| 39 | 32213_1_.prt.1 | 88.10K |
| 40 | 32213_2nu.prt.28 | 115.91K |
| 41 | 32213_2_.prt.1 | 97.54K |
| 42 | 32213_3nu.prt.27 | 47.73K |
| 43 | 32213_3_.prt.1 | 42.78K |
| 44 | 32213_3_0.prt.1 | 42.88K |
| 45 | 3zc2314_3.prt.27 | 50.66K |
| 46 | aqf130-01.asm.51 | 614.75K |
| 47 | aqf130-01.drw.1 | 144.90K |
| 48 | aqf130-01a.drw.1 | 59.50K |
| 49 | aqf130-01a.prt.50 | 164.06K |
| 50 | aqf130-01b.drw.1 | 53.39K |
| 51 | aqf130-01b.prt.50 | 131.53K |
| 52 | aqf130-01c.drw.1 | 52.48K |
| 53 | aqf130-01c.prt.50 | 97.25K |
| 54 | aqf130-01d.drw.1 | 45.21K |
| 55 | aqf130-01d.prt.50 | 92.90K |
| 56 | aqf130-01e.drw.1 | 45.15K |
| 57 | aqf130-01e.prt.50 | 84.41K |
| 58 | aqf130-01f.drw.1 | 54.50K |
| 59 | aqf130-01f.prt.51 | 139.93K |
| 60 | aqf130-01g.drw.1 | 57.38K |
| 61 | aqf130-01g.prt.54 | 134.78K |
| 62 | aqf130-01h.prt.49 | 117.15K |
| 63 | aqf130-02.drw.1 | 75.22K |
| 64 | aqf130-02.prt.27 | 260.60K |
| 65 | aqf130-03.drw.1 | 56.85K |
| 66 | aqf130-03.prt.27 | 239.96K |
| 67 | aqf130-04.drw.1 | 65.35K |
| 68 | aqf130-04.prt.28 | 346.91K |
| 69 | cl-130.txt.3 | 966B |
| 70 | cl130-l.drw.9 | 141.80K |
| 71 | cl130-l.prt.40 | 4.72M |
| 72 | cl130-r.drw.4 | 146.47K |
| 73 | cl130-r.prt.40 | 4.95M |
| 74 | current_session.pro | 6.54K |
| 75 | d10.prt.1 | 55.20K |
| 76 | d10_gb93_130.prt.7 | 66.33K |
| 77 | d12_gb93-130.prt.9 | 92.93K |
| 78 | d12_gb93.prt.9 | 100.11K |
| 79 | d12_gb93_130.prt.7 | 68.50K |
| 80 | d12_gb95-130.prt.9 | 69.16K |
| 81 | d12_gb95.prt.9 | 76.50K |
| 82 | d16_gb93_130.prt.7 | 68.65K |
| 83 | d20_gb93.prt.9 | 100.60K |
| 84 | d20_gb95.prt.9 | 76.77K |
| 85 | d5_gb93.prt.37 | 73.95K |
| 86 | d5_gb95.prt.37 | 49.64K |
| 87 | d6_gb93_130.prt.7 | 68.18K |
| 88 | d8.prt.35 | 72.08K |
| 89 | d82_gb894_1.prt.3 | 81.09K |
| 90 | d8_gb93_130.prt.7 | 68.44K |
| 91 | ddb130x6.prt.2 | 67.23K |
| 92 | dg130x20.prt.2 | 85.81K |
| 93 | dj-130.prt.5 | 1.60M |
| 94 | dj130x20.prt.2 | 119.78K |
| 95 | djdk130.prt.3 | 205.19K |
| 96 | dn25.prt.51 | 181.90K |
| 97 | dn300-jq.prt.51 | 320.78K |
| 98 | dn300-pq.prt.58 | 302.30K |
| 99 | dq-68_gb894_1.prt.53 | 89.14K |
| 100 | dz130-00.asm.4 | 178.88K |
| 101 | dz130-00.drw.1 | 215.58K |
| 102 | dz130-01.prt.3 | 93.65K |
| 103 | dz130-02.prt.2 | 90.52K |
| 104 | dz130-03.prt.2 | 79.96K |
| 105 | dz140x58x6-1.prt.3 | 62.84K |
| 106 | dz140x58x6-2.prt.3 | 112.62K |
| 107 | dzdk130-04.prt.2 | 69.81K |
| 108 | dzdk130.prt.2 | 189.91K |
| 109 | fhz130-00.prt.2 | 183.07K |
| 110 | gjyf60x80x8.prt.28 | 222.01K |
| 111 | gjyf95x75x10.prt.28 | 214.11K |
| 112 | hj-00.txt.1 | 245B |
| 113 | ja-b25x14x190.prt.61 | 64.11K |
| 114 | jc-18x11x110.prt.57 | 59.60K |
| 115 | jc-20x12x55.prt.58 | 60.80K |
| 116 | jf130-00.asm.28 | 81.16K |
| 117 | jf130-01a.prt.28 | 248.41K |
| 118 | jf130-01b.prt.28 | 264.59K |
| 119 | jf130-01c.prt.28 | 628.03K |
| 120 | jf130-01d.prt.28 | 118.18K |
| 121 | jf130-01e.prt.28 | 74.65K |
| 122 | jf130-01f.prt.29 | 74.04K |
| 123 | jflq130-00.asm.2 | 63.59K |
| 124 | jflq130-00.drw.1 | 65.25K |
| 125 | jflq130-00.prt.2 | 96.76K |
| 126 | jflq130-01.asm.2 | 62.32K |
| 127 | jflq130-01.drw.1 | 67.46K |
| 128 | jflq130-01.prt.2 | 160.28K |
| 129 | jflq130-02.asm.2 | 63.93K |
| 130 | jflq130-02.drw.1 | 59.27K |
| 131 | jflq130-02.prt.2 | 98.08K |
| 132 | jflq130-03.asm.2 | 51.61K |
| 133 | jflq130-03.drw.1 | 55.50K |
| 134 | jflq130-03.prt.2 | 123.78K |
| 135 | jflq130-04.asm.2 | 59.58K |
| 136 | jflq130-04.drw.1 | 69.35K |
| 137 | jflq130-04.prt.2 | 181.58K |
| 138 | jflq130-05.asm.2 | 51.96K |
| 139 | jflq130-05.drw.1 | 53.53K |
| 140 | jflq130-05.prt.2 | 120.48K |
| 141 | jflq130-06.asm.2 | 55.23K |
| 142 | jflq130-06.drw.1 | 79.61K |
| 143 | jflq130-06.prt.2 | 183.65K |
| 144 | jflq130-07.asm.2 | 57.81K |
| 145 | jflq130-07.drw.1 | 91.73K |
| 146 | jflq130-07.prt.2 | 203.77K |
| 147 | jflq130-08.asm.2 | 52.44K |
| 148 | jflq130-08.drw.1 | 53.55K |
| 149 | jflq130-08.prt.2 | 126.26K |
| 150 | jietou130-01.prt.2 | 288.69K |
| 151 | jietou130-03.prt.2 | 389.67K |
| 152 | jietou130-90.prt.2 | 435.98K |
| 153 | m105x15.prt.3 | 180.74K |
| 154 | m105_gb810.prt.3 | 174.05K |
| 155 | m10x20-n.asm.9 | 74.72K |
| 156 | m10x20_gb6191_130.prt.7 | 110.69K |
| 157 | m10x25-2.asm.2 | 79.97K |
| 158 | m10x25-2n.asm.15 | 75.04K |
| 159 | m10x25_gb5781_130.prt.1 | 101.70K |
| 160 | m10x25_gb6191_130.prt.15 | 111.41K |
| 161 | m10x30-2.asm.2 | 77.54K |
| 162 | m10x30_gb5781_130.prt.1 | 100.43K |
| 163 | m10x40_gb6191_130.prt.7 | 105.46K |
| 164 | m10x45-n.asm.8 | 70.70K |
| 165 | m110_gb810.prt.3 | 174.36K |
| 166 | m12x30-2.asm.9 | 110.04K |
| 167 | m12x30-n.asm.2 | 97.62K |
| 168 | m12x30_gb5781_130.prt.7 | 114.25K |
| 169 | m12x35_gb6191_130.prt.1 | 98.57K |
| 170 | m14x30-1.asm.8 | 80.41K |
| 171 | m14x30_gb5781_130.prt.7 | 117.63K |
| 172 | m16x40-2.asm.8 | 81.58K |
| 173 | m16x40_gb5781_130.prt.7 | 114.41K |
| 174 | m16x45-2.asm.8 | 40.55K |
| 175 | m16x45_gb5781_130.prt.7 | 113.02K |
| 176 | m16x55-2.asm.9 | 79.07K |
| 177 | m16x55_gb5781_130.prt.7 | 112.52K |
| 178 | m24x140_gb5781.prt.55 | 112.62K |
| 179 | m24_gb41.prt.55 | 124.65K |
| 180 | m6x20-n.asm.8 | 96.99K |
| 181 | m6x20_gb6191_130.prt.7 | 108.92K |
| 182 | m75x15.prt.28 | 158.49K |
| 183 | m80.prt.28 | 155.43K |
| 184 | m8x10-ds.asm.8 | 66.06K |
| 185 | m8x10_gb77_130.prt.7 | 118.95K |
| 186 | m8x25-2.asm.8 | 103.83K |
| 187 | m8x25_gb5781_130.prt.7 | 113.14K |
| 188 | m90x2.prt.36 | 159.10K |
| 189 | m95x2.prt.36 | 158.85K |
| 190 | mfd130-1.prt.31 | 179.61K |
| 191 | mfd130-2.prt.30 | 178.09K |
| 192 | mfd130-3.prt.28 | 173.56K |
| 193 | mfd130-4.prt.28 | 103.31K |
| 194 | mfd130-5.prt.29 | 114.17K |
| 195 | mfq-65x90x10.prt.36 | 214.18K |
| 196 | mfq-85x110x12.prt.36 | 219.52K |
| 197 | mfq130-109.prt.27 | 101.76K |
| 198 | s2d0001.sec.1 | 13.74K |
| 199 | tanhuan-130.drw.1 | 78.28K |
| 200 | tanhuan-130.prt.27 | 696.67K |
| 201 | tongqz130.prt.38 | 558.95K |
| 202 | trail.txt.1 | 151.49K |

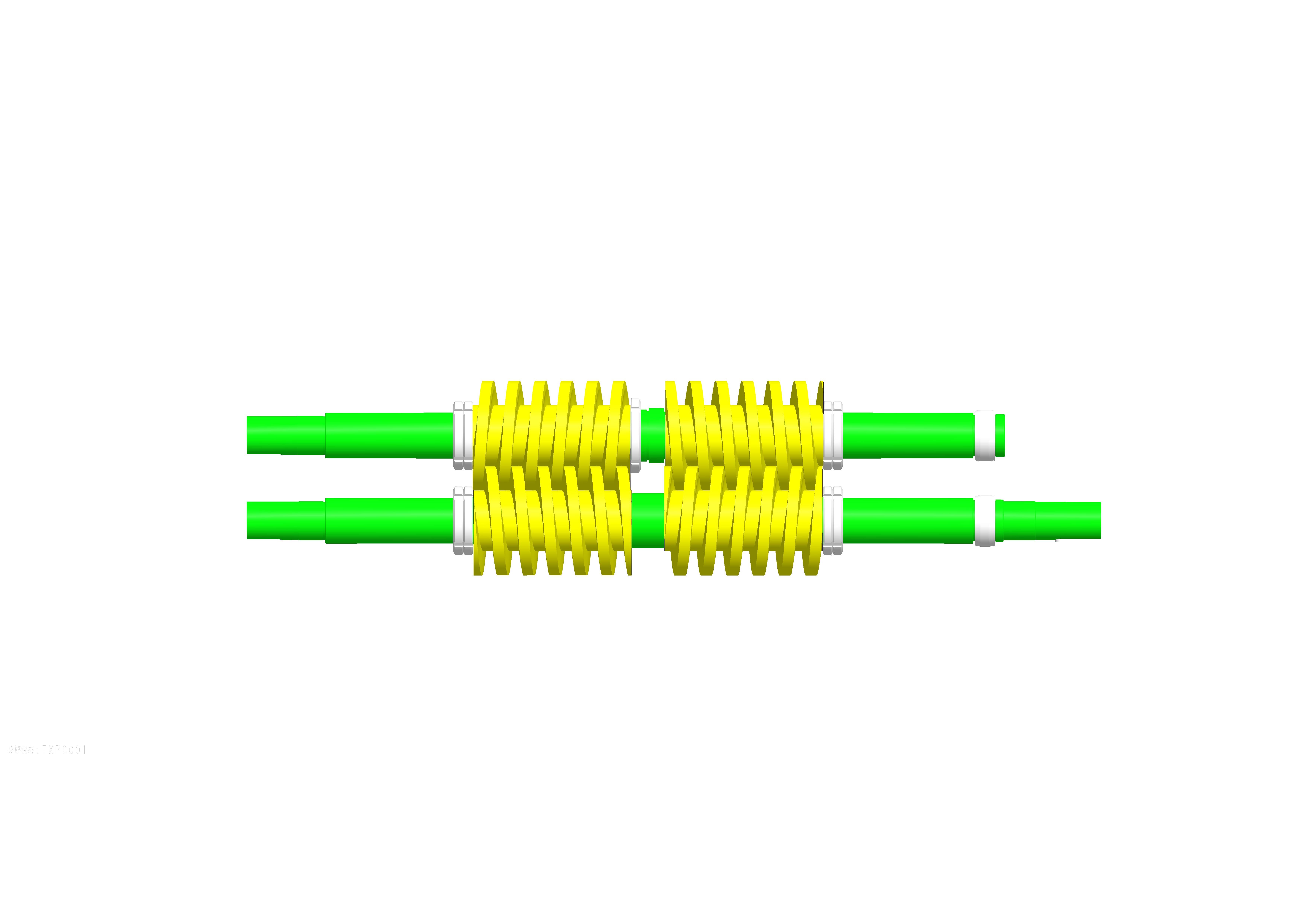

| 203 | wszg130-0000.jpg | 721.27K |
| 204 | wszg130-00_skel.prt.27 | 46.59K |
| 205 | wszg130-01.asm.57 | 1.92M |
| 206 | wszg130-01.drw.19 | 387.74K |
| 207 | wszg130-01a.asm.55 | 96.48K |
| 208 | wszg130-01a.drw.5 | 88.23K |
| 209 | wszg130-01a01.drw.4 | 86.60K |
| 210 | wszg130-01a01.prt.63 | 189.65K |
| 211 | wszg130-01a02.drw.1 | 46.54K |
| 212 | wszg130-01a02.prt.56 | 122.40K |
| 213 | wszg130-01a03.drw.3 | 44.65K |
| 214 | wszg130-01a03.prt.58 | 124.68K |
| 215 | wszg130-01b.asm.54 | 79.89K |
| 216 | wszg130-01b.drw.3 | 58.40K |
| 217 | wszg130-01b01.drw.2 | 60.06K |
| 218 | wszg130-01b01.prt.55 | 125.17K |
| 219 | wszg130-01b02.drw.2 | 47.18K |
| 220 | wszg130-01b02.prt.55 | 95.92K |
| 221 | wszg130-01c.asm.58 | 86.17K |
| 222 | wszg130-01c.drw.7 | 86.04K |
| 223 | wszg130-01c01.drw.4 | 52.18K |
| 224 | wszg130-01c01.prt.61 | 118.46K |
| 225 | wszg130-01d.asm.51 | 87.07K |
| 226 | wszg130-01d.drw.2 | 87.30K |
| 227 | wszg130-01d01.drw.3 | 51.55K |
| 228 | wszg130-01d01.prt.55 | 124.64K |
| 229 | wszg130-01e.drw.8 | 81.18K |
| 230 | wszg130-01e.prt.67 | 238.54K |
| 231 | wszg130-01f.asm.51 | 80.91K |
| 232 | wszg130-01f.drw.3 | 64.65K |
| 233 | wszg130-01f01.drw.1 | 53.10K |
| 234 | wszg130-01f01.prt.52 | 113.03K |
| 235 | wszg130-01g.asm.52 | 83.83K |
| 236 | wszg130-01g.drw.3 | 70.58K |
| 237 | wszg130-01g01.drw.3 | 49.24K |
| 238 | wszg130-01g01.prt.56 | 87.04K |
| 239 | wszg130-01g02.drw.2 | 49.78K |
| 240 | wszg130-01g02.prt.53 | 98.79K |
| 241 | wszg130-01g03.drw.2 | 43.92K |
| 242 | wszg130-01g03.prt.53 | 73.00K |
| 243 | wszg130-02.drw.7 | 134.71K |
| 244 | wszg130-02.prt.45 | 556.29K |
| 245 | wszg130-03.drw.11 | 120.83K |
| 246 | wszg130-03.prt.54 | 525.25K |
| 247 | wszg130-04.asm.75 | 1.94M |
| 248 | wszg130-04.drw.23 | 376.11K |
| 249 | wszg130-04a.drw.1 | 53.88K |
| 250 | wszg130-04a.prt.53 | 139.81K |
| 251 | wszg130-04ah.drw.1 | 107.62K |
| 252 | wszg130-04ah.prt.58 | 159.08K |
| 253 | wszg130-04b.drw.1 | 55.58K |
| 254 | wszg130-04b.prt.53 | 151.24K |
| 255 | wszg130-04c.asm.53 | 87.99K |
| 256 | wszg130-04c.drw.1 | 70.86K |
| 257 | wszg130-04c01.drw.1 | 67.34K |
| 258 | wszg130-04c01.prt.53 | 175.46K |
| 259 | wszg130-04c02.drw.1 | 52.48K |
| 260 | wszg130-04c02.prt.53 | 156.41K |
| 261 | wszg130-04c02h_.drw.1 | 51.23K |
| 262 | wszg130-04c02h_.prt.53 | 155.34K |
| 263 | wszg130-04d.drw.1 | 52.82K |
| 264 | wszg130-04d.prt.54 | 165.79K |
| 265 | wszg130-04e.drw.1 | 45.80K |
| 266 | wszg130-04e.prt.53 | 89.19K |
| 267 | wszg130-05.asm.41 | 588.12K |
| 268 | wszg130-05.drw.10 | 128.63K |
| 269 | wszg130-05a.drw.2 | 49.39K |
| 270 | wszg130-05a.prt.40 | 128.81K |
| 271 | wszg130-05b.asm.43 | 95.44K |
| 272 | wszg130-05b.drw.3 | 81.38K |
| 273 | wszg130-05b01.drw.4 | 57.32K |
| 274 | wszg130-05b01.prt.50 | 171.41K |
| 275 | wszg130-05b02.drw.2 | 62.30K |
| 276 | wszg130-05b02.prt.50 | 189.05K |
| 277 | wszg130-05b03.drw.1 | 52.79K |
| 278 | wszg130-05b03.prt.41 | 144.20K |
| 279 | wszg130-05b04.drw.1 | 50.30K |
| 280 | wszg130-05b04.prt.41 | 144.28K |
| 281 | wszg130-05b05.drw.1 | 50.23K |
| 282 | wszg130-05b05.prt.41 | 148.22K |
| 283 | wszg130-05c.drw.1 | 51.78K |
| 284 | wszg130-05c.prt.38 | 129.62K |
| 285 | wszg130-05d.drw.1 | 41.83K |
| 286 | wszg130-05d.prt.38 | 88.91K |
| 287 | wszg130-07.drw.5 | 95.82K |
| 288 | wszg130-07.prt.35 | 448.07K |
| 289 | wszg130-09.drw.2 | 45.81K |
| 290 | wszg130-09.prt.30 | 186.38K |
| 291 | wszg130-10.drw.3 | 49.24K |
| 292 | wszg130-10.prt.31 | 117.66K |
| 293 | wszg130-11.drw.2 | 54.54K |
| 294 | wszg130-11.prt.29 | 198.69K |
| 295 | wszg130-12.drw.6 | 126.90K |
| 296 | wszg130-12.prt.35 | 583.54K |
| 297 | wszg130-12l.drw.6 | 123.51K |
| 298 | wszg130-12l.prt.37 | 579.63K |
| 299 | wszg130-13.drw.3 | 80.18K |
| 300 | wszg130-13.prt.36 | 250.66K |
| 301 | wszg130-15.drw.6 | 153.71K |
| 302 | wszg130-15.pdf | 159.26K |
| 303 | wszg130-15.prt.35 | 668.06K |
| 304 | wszg130-15l.drw.13 | 150.73K |
| 305 | wszg130-15l.prt.45 | 631.12K |
| 306 | wszg130-17.asm.63 | 1.85M |
| 307 | wszg130-17.drw.21 | 357.92K |
| 308 | wszg130-17a.drw.1 | 55.90K |
| 309 | wszg130-17a.prt.52 | 149.15K |
| 310 | wszg130-17b.drw.1 | 53.33K |
| 311 | wszg130-17b.prt.53 | 157.07K |
| 312 | wszg130-17c.drw.1 | 47.47K |
| 313 | wszg130-17c.prt.52 | 91.50K |
| 314 | wszg130-17d.drw.1 | 47.53K |
| 315 | wszg130-17d.prt.53 | 144.16K |
| 316 | wszg130-17e.asm.53 | 84.36K |
| 317 | wszg130-17e.drw.1 | 66.45K |
| 318 | wszg130-17e01.drw.1 | 63.36K |
| 319 | wszg130-17e01.prt.53 | 168.43K |
| 320 | wszg130-17e02.drw.1 | 48.01K |
| 321 | wszg130-17e02.prt.52 | 142.56K |
| 322 | wszg130-17f.drw.1 | 53.20K |
| 323 | wszg130-17f.prt.55 | 156.59K |
| 324 | wszg130-18.drw.4 | 85.36K |
| 325 | wszg130-18.prt.32 | 393.54K |
| 326 | wszg130-18t.drw.3 | 100.69K |
| 327 | wszg130-18t.prt.30 | 639.64K |
| 328 | wszg130-20l.drw.6 | 113.53K |
| 329 | wszg130-20l.prt.36 | 467.36K |
| 330 | wszg130-21.drw.5 | 127.23K |
| 331 | wszg130-21.prt.38 | 646.58K |
| 332 | wszg130-22.asm.38 | 500.11K |
| 333 | wszg130-22.drw.6 | 107.71K |
| 334 | wszg130-22a.drw.2 | 48.69K |
| 335 | wszg130-22a.prt.35 | 166.23K |
| 336 | wszg130-22b.drw.3 | 46.57K |
| 337 | wszg130-22b.prt.42 | 128.36K |
| 338 | wszg130-22c.drw.4 | 49.84K |
| 339 | wszg130-22c.prt.40 | 150.67K |
| 340 | wszg130-22d.drw.2 | 47.98K |
| 341 | wszg130-22d.prt.38 | 134.96K |
| 342 | wszg130-23.drw.4 | 146.09K |
| 343 | wszg130-23.m_p | 1.26K |
| 344 | wszg130-23.prt.37 | 2.02M |
| 345 | wszg130-jf.jpg | 900.88K |
| 346 | wszg130-ld.drw.3 | 880.53K |

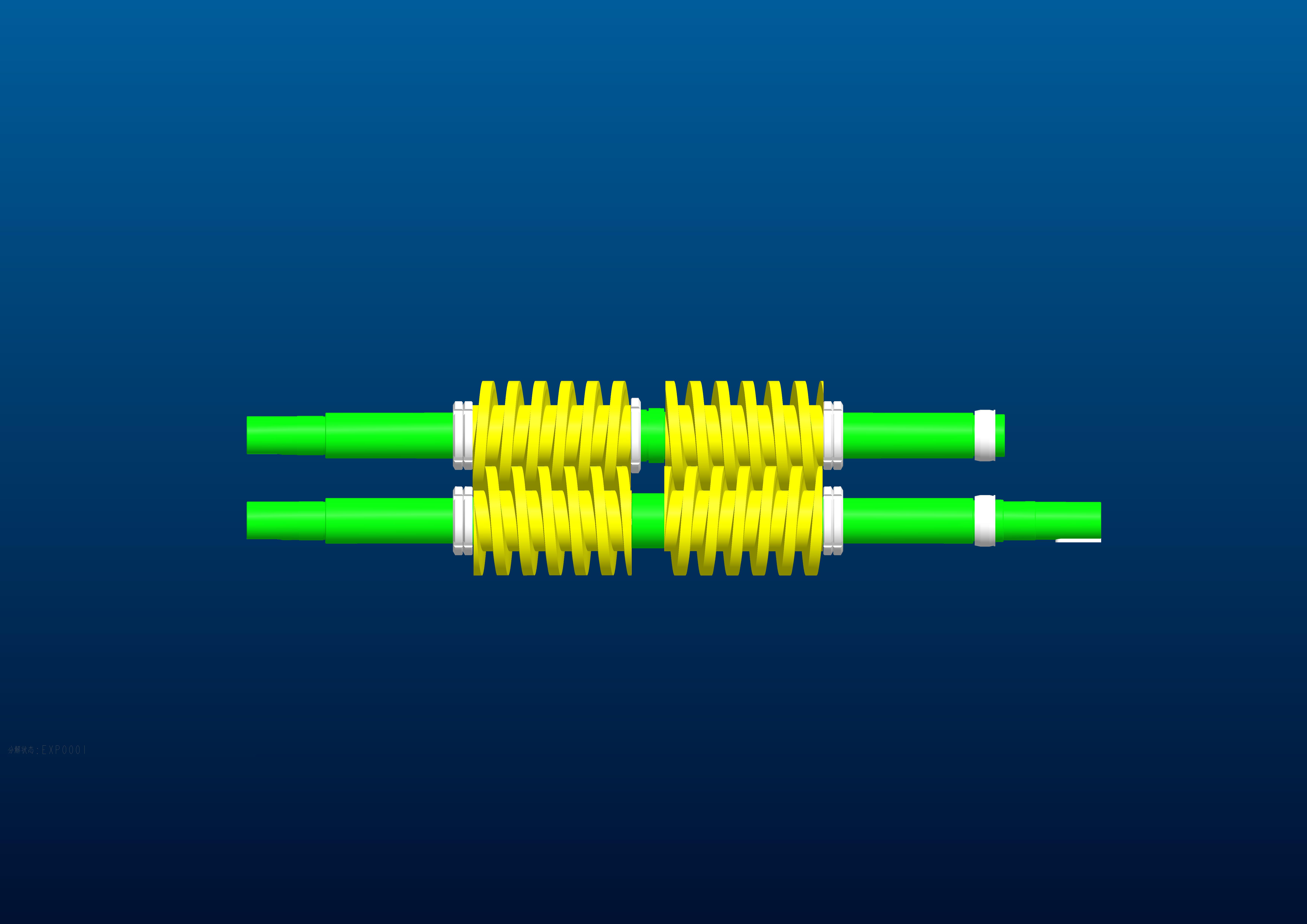

| 347 | wszg130-lt.jpg | 740.74K |
| 348 | wszg130-zz.asm.3 | 101.57K |
| 349 | wszg130-zz.drw.2 | 909.97K |
| 350 | wszg130.asm.68 | 4.93M |
| 351 | wszg130.drw.20 | 1.99M |
| 352 | xd-8.drw.3 | 44.44K |
| 353 | xd-8.prt.58 | 126.69K |
| 354 | xdb130x3.prt.2 | 67.43K |
| 355 | xdb160x3.prt.2 | 67.25K |
| 356 | youbiao130.prt.38 | 1.12M |
| 357 | zc2213e.asm.2 | 128.13K |
| 358 | zc32213nu.asm.29 | 130.58K |
| 359 | zc32314.asm.29 | 132.74K |
| 360 | zc32314_1.prt.27 | 109.25K |
| 361 | zc32314_2.prt.27 | 113.20K |
| 362 | zc60212.asm.28 | 250.47K |
| 363 | zc60215.asm.31 | 252.21K |
| 364 | zc60215_1.prt.1 | 108.29K |
| 365 | zc60215_2.prt.1 | 100.78K |
| 366 | zc60215_3.prt.1 | 46.77K |
| 367 | zc60215_4.prt.1 | 94.62K |
| 368 | 活动绘图.dtl | 4.49K |
此图纸下载需要170金币
立即下载
发布者
代做毕业设计 需要可私信
创作: 74438
粉丝: 630
加入时间：2024-03-01
模型信息
图纸ID：2848269
图纸格式：dwg,prt,asm,pdf
文件大小：52.29M
所需金币：170
上传时间：2025-11-25 16:17:20
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
