机壳振动盘分料送料电焊及下料设备（ID:284947）

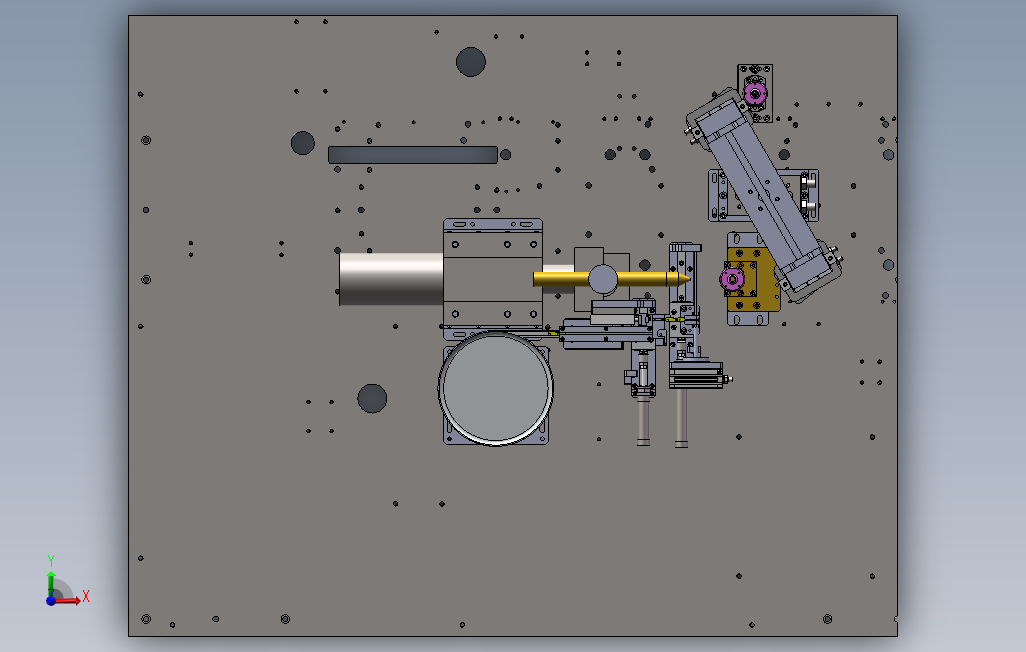

4.png)

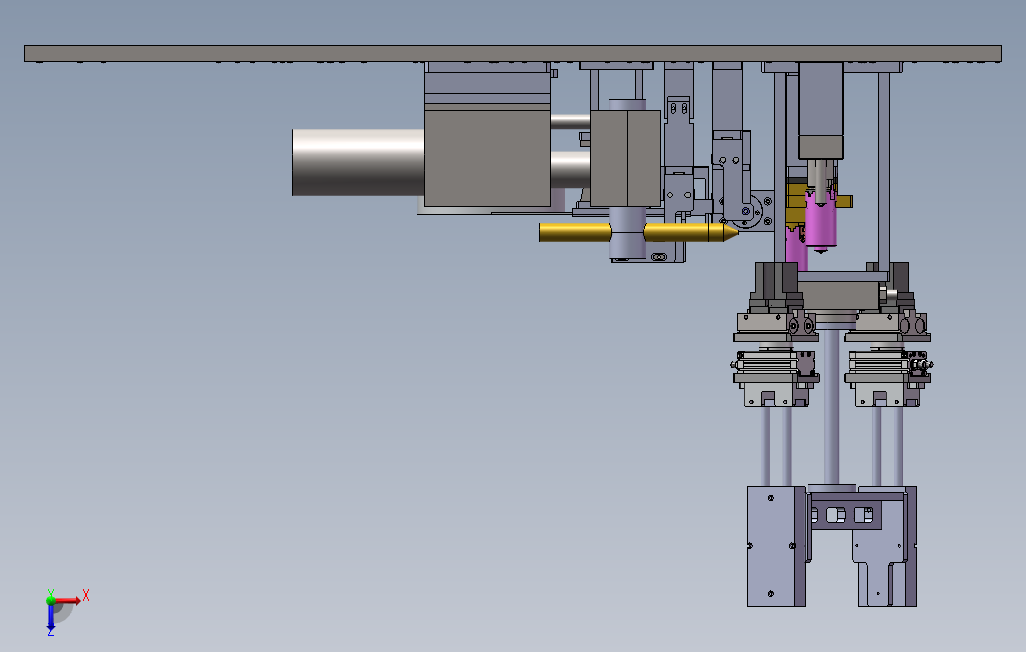

3.png)
1.png)

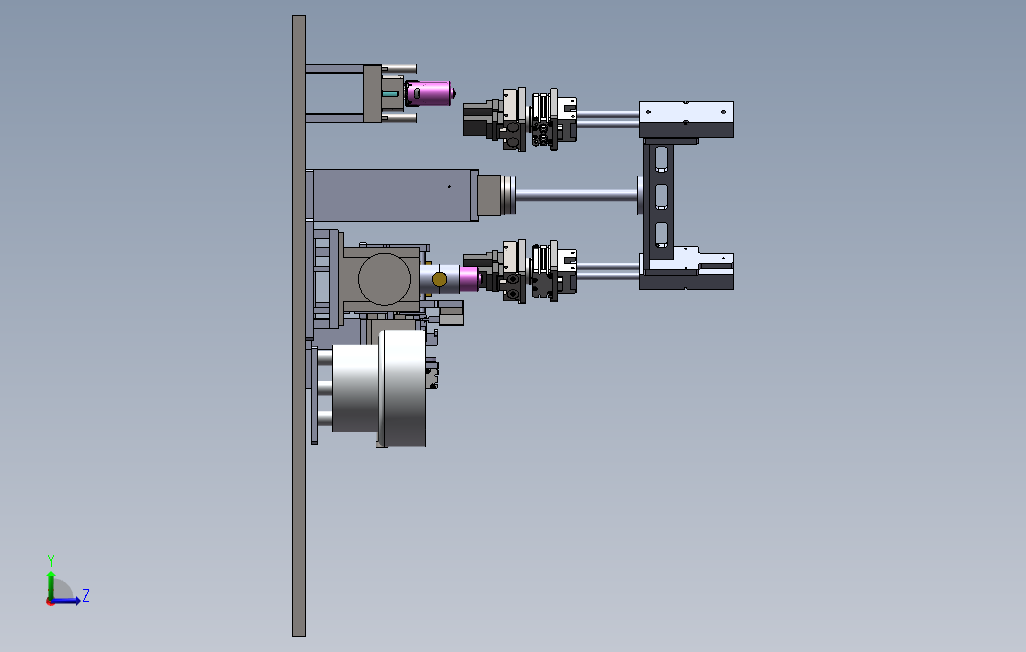

2.png)

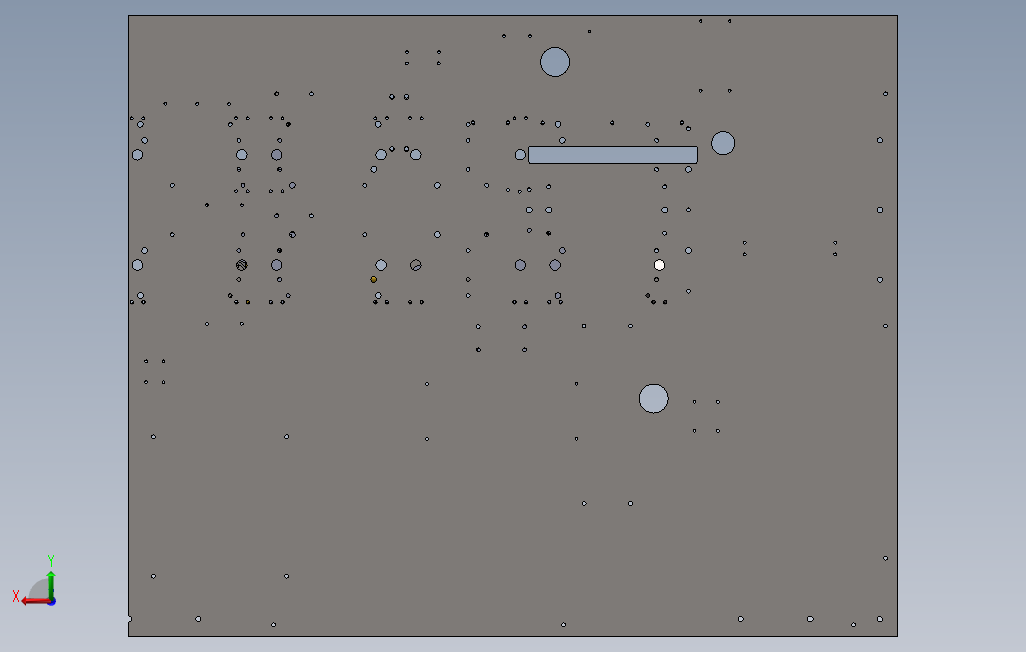

0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | TN25-100气缸.SLDASM | 121.50K |
| 2 | QQ图片20160317155933.jpg | 170.27K |
| 3 | QQ图片20160317155945.jpg | 257.45K |
| 4 | QQ图片20160317155948.jpg | 244.13K |
| 5 | QQ图片20160317155952.jpg | 121.52K |
| 6 | QQ图片20160317155956.jpg | 113.57K |
| 7 | QQ图片20160317155959.jpg | 113.22K |
| 8 | QQ图片20160317160002.jpg | 107.10K |
| 9 | 地线上料推料板.SLDPRT | 215.50K |
| 10 | 地线上料料推头.SLDPRT | 162.00K |
| 11 | 地线推料气缸TN-10X150-S缸体.SLDPRT | 209.00K |
| 12 | 地线推料气缸TN-10X50-S推杆.SLDPRT | 391.00K |
| 13 | 地线推料气缸TN-10X50-S气缸.SLDASM | 164.00K |
| 14 | 接地端子上料震荡盘放置组件.SLDASM | 229.00K |
| 15 | 接地端子分料平行气缸F-M06100F接头.SLDPRT | 170.50K |
| 16 | 接地端子分料平行气缸F-M06100F接头旋转.SLDPRT | 171.00K |
| 17 | 接地端子分料平行气缸MA-16X25-S-U推体.SLDPRT | 125.00K |
| 18 | 接地端子分料平行气缸MA-16X25-S-U推体旋转.SLDPRT | 125.00K |
| 19 | 接地端子分料平行气缸MA-16X25-S-U汽缸.SLDASM | 160.50K |
| 20 | 接地端子分料平行气缸MA-16X25-S-U汽缸旋转.SLDASM | 157.00K |
| 21 | 接地端子分料平行气缸MA-16X25-S-U缸体.SLDPRT | 163.50K |
| 22 | 接地端子分料平行气缸MA-16X25-S-U缸体旋转.SLDPRT | 299.50K |
| 23 | 接地端子分料滑块反冲器安装板.SLDPRT | 261.00K |
| 24 | 接地端子分料滑块反冲器安装板1.SLDPRT | 350.50K |
| 25 | 接地端子分料滑块反冲器安装板2旋转.SLDPRT | 196.00K |
| 26 | 接地端子分料滑块反冲器安装板旋转.SLDPRT | 287.00K |
| 27 | 接地端子分料滑块安装板.SLDPRT | 262.50K |
| 28 | 接地端子分料滑块安装板旋转.SLDPRT | 276.50K |
| 29 | 接地端子分料组件.SLDASM | 801.00K |
| 30 | 接地端子分料组件分料头.SLDPRT | 302.00K |
| 31 | 接地端子分料组件分料头旋转.SLDPRT | 332.50K |
| 32 | 接地端子分料组件分料底座.SLDPRT | 199.50K |
| 33 | 接地端子分料组件分料底座旋转.SLDPRT | 282.00K |
| 34 | 接地端子分料组件分料竖1板.SLDPRT | 243.00K |
| 35 | 接地端子分料组件分料竖板.SLDPRT | 208.00K |
| 36 | 接地端子分料组件分料竖板旋转.SLDPRT | 139.50K |
| 37 | 接地端子分料组件导轨安装板.SLDPRT | 416.00K |
| 38 | 接地端子分料组件导轨安装板旋转.SLDPRT | 368.50K |
| 39 | 接地端子分料组件旋转.SLDASM | 757.00K |
| 40 | 接地端子分料组件直震.SLDPRT | 195.50K |
| 41 | 接地端子分料组件直震安装板.SLDPRT | 223.50K |
| 42 | 接地端子分料组件直震安装板底板.SLDPRT | 332.50K |
| 43 | 接地端子分料组件直震安装板竖板.SLDPRT | 141.00K |
| 44 | 接地端子分料组件直震安装板连板.SLDPRT | 189.50K |
| 45 | 接地端子分料组件直震槽.SLDPRT | 303.00K |
| 46 | 接地端子分料组件直震槽压条.SLDPRT | 167.00K |
| 47 | 接地端子拨料分料滑块导轨.SLDPRT | 190.00K |
| 48 | 接地端子拨料分料滑块导轨旋转.SLDPRT | 190.50K |
| 49 | 接地端子拨料分料滑块组件.SLDASM | 180.50K |
| 50 | 接地端子拨料分料滑块组件旋转.SLDASM | 184.00K |
| 51 | 接地端子拨料分料移动块.SLDPRT | 172.50K |
| 52 | 接地端子拨料分料移动块旋转.SLDPRT | 217.00K |
| 53 | 接地端子旋上料旋转块.SLDPRT | 192.50K |
| 54 | 接地端子旋转轴.SLDPRT | 183.50K |
| 55 | 接地端子母分料滑块分料气缸安装板.SLDPRT | 204.00K |
| 56 | 接地端子母分料滑块分料气缸安装板旋转.SLDPRT | 302.50K |
| 57 | 接地端子簧震荡盘.SLDPRT | 222.00K |
| 58 | 接地端子震荡盘底板.SLDPRT | 192.50K |
| 59 | 机壳铆压轴承下冲针.SLDPRT | 202.00K |
| 60 | 机壳铆压轴承下垫块.SLDPRT | 127.50K |
| 61 | 机壳铆压轴承下模座.SLDPRT | 372.50K |
| 62 | 机壳铆压轴承下模座支撑板.SLDPRT | 216.00K |
| 63 | 机壳铆压轴承下限位柱.SLDPRT | 203.00K |
| 64 | 机壳铆压轴承定位.SLDPRT | 233.50K |
| 65 | 机壳铆压轴承定位销钉.SLDPRT | 133.00K |
| 66 | 机壳铆压轴承工装组件.SLDASM | 895.00K |
| 67 | 机壳铆压轴承底座.SLDPRT | 424.00K |
| 68 | 机壳铆压轴承弹簧.SLDPRT | 357.00K |
| 69 | 机壳铆压轴承机壳底座.SLDPRT | 691.50K |
| 70 | 机壳铆压轴承杯士针.SLDPRT | 151.00K |
| 71 | 机壳铆压轴承等高螺丝.SLDPRT | 167.50K |
| 72 | 机架台面板.SLDPRT | 2.83M |
| 73 | 水平直流电机地线焊接取料HRQ10.sldasm | 275.00K |
| 74 | 水平直流电机地线焊接取料HRQ10_dummy.sldprt | 71.50K |
| 75 | 水平直流电机地线焊接取料HRQ10_part.sldprt | 2.36M |
| 76 | 电机地线碰焊组件.SLDASM | 615.50K |
| 77 | 电线推料气缸安装板.SLDPRT | 393.50K |
| 78 | 直振分料焊接下料结构图.SLDASM | 2.40M |
| 79 | 直流电机含油轴承.SLDPRT | 194.50K |
| 80 | 直流电机地线旋转上下安装板.SLDPRT | 289.00K |
| 81 | 直流电机地线旋转器安装板.SLDPRT | 324.00K |
| 82 | 直流电机地线旋转板.SLDPRT | 261.00K |
| 83 | 直流电机地线旋转板连板.SLDPRT | 290.50K |
| 84 | 重复_直流电机地线焊接取料HRQ10.sldasm | 362.00K |
| 85 | 重复_直流电机地线焊接取料HRQ10_dummy.sldprt | 125.00K |
| 86 | 重复_直流电机地线焊接取料HRQ10_part.sldprt | 1.29M |
| 87 | 直流电机地线焊接取料HRQ30A气缸 SMC.SLDASM | 178.50K |
| 88 | 直流电机地线焊接取料HRQ30A缸体.SLDPRT | 440.00K |
| 89 | 直流电机地线焊接取料HRQ30A转盘.SLDPRT | 131.00K |
| 90 | 直流电机地线焊接取料MHF2_20D_20_0_.sldasm | 154.50K |
| 91 | 直流电机地线焊接取料MHF2_20D_Body_0_.sldprt | 264.00K |
| 92 | 直流电机地线焊接取料MHF2_20D_Finger_0_.sldprt | 179.00K |
| 93 | 直流电机地线焊接取料下料夹头.SLDPRT | 201.00K |
| 94 | 直流电机地线焊接取料下料夹头1.SLDPRT | 374.50K |
| 95 | 直流电机地线焊接取料底板.SLDPRT | 296.00K |
| 96 | 直流电机地线焊接取料支撑板.SLDPRT | 294.00K |
| 97 | 直流电机地线焊接取料旋转气缸安装板.SLDPRT | 197.50K |
| 98 | 直流电机地线焊接取料组件.SLDASM | 813.50K |
| 99 | 直流电机地线焊接夹头安装板.SLDPRT | 217.00K |
| 100 | 直流电机地线端子.SLDPRT | 177.00K |
| 101 | 直流电机安装指气缸安装板.SLDPRT | 393.50K |
| 102 | 直流电机机壳.SLDPRT | 447.00K |
| 103 | 直流电机轴承压簧.SLDPRT | 388.50K |
| 104 | 碰焊机上压头.SLDPRT | 236.50K |
| 105 | 碰焊机上压头压块.SLDPRT | 111.50K |
| 106 | 碰焊机上连接板.SLDPRT | 156.00K |
| 107 | 碰焊机压头面安装底板.SLDPRT | 278.50K |
| 108 | 碰焊机压头面安装板.SLDPRT | 246.50K |
| 109 | 碰焊机壳定位.SLDPRT | 238.00K |
| 110 | 碰焊机底板.SLDPRT | 208.50K |
| 111 | 碰焊机底面夹具板.SLDPRT | 314.00K |
| 112 | 碰焊机底面安装板.SLDPRT | 247.50K |
| 113 | 碰焊机底面绝缘板.SLDPRT | 136.50K |
| 114 | 碰焊机底面铜接板.SLDPRT | 225.50K |
| 115 | 碰焊机底面铜接板1.SLDPRT | 339.50K |
| 116 | 碰焊机焊头锁块.SLDPRT | 130.00K |
| 117 | 碰焊机焊头锁块1.SLDPRT | 131.00K |
| 118 | 碰焊机碰头.SLDPRT | 116.50K |
| 119 | 碰焊机碰头连接杆.SLDPRT | 130.50K |
| 120 | 碰焊机连接板.SLDPRT | 170.00K |
| 121 | 碰焊机隔电套.SLDPRT | 155.50K |
| 122 | 端子TN-10X150-S气缸垫块.SLDPRT | 275.00K |
| 123 | 线焊接取料TN25-100推杆.SLDPRT | 421.00K |
| 124 | 线焊接取料TN25-100缸体.SLDPRT | 191.50K |
| 125 | 线焊接取料旋转轴.SLDPRT | 272.00K |
| 126 | 轴承B605ZZ.SLDPRT | 103.50K |
此图纸下载需要25金币
立即下载
发布者
每逢大事有静气
创作: 30530
粉丝: 455
加入时间：2022-08-18
模型信息
图纸格式：sldasm,sldprt
文件大小：0KB
所需金币：25
上传时间：2022-06-25 16:48:34
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2013
标签
机壳振动盘分料送料电焊及下料设备
图纸简介

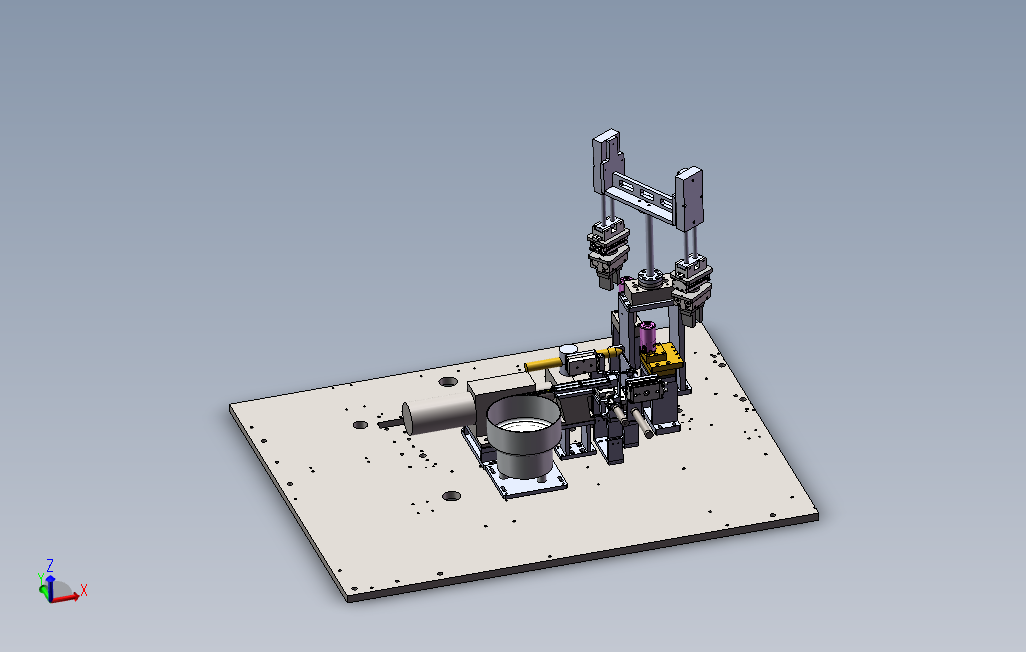

设备为微型电机壳上焊接小五金片的图纸，主要是设计原理为，小零件通过振动盘送出后，由直振接料继续送料在直振后端进行一个分料，由于产品出料时需要立起来，而在直振当中只能平坦出料，所以在后面加了一个旋转结构使产品能够立起来，这样气缸可以把产品推到需要焊接的位进行焊接，小零件焊接到机壳上面后有一个夹取机械手结构，把产品夹取下来这样总个工作流程就完成，机械结构的设计思路非常不错，希望有做类似组装及非标自动化的朋友下载后可以有所帮助
