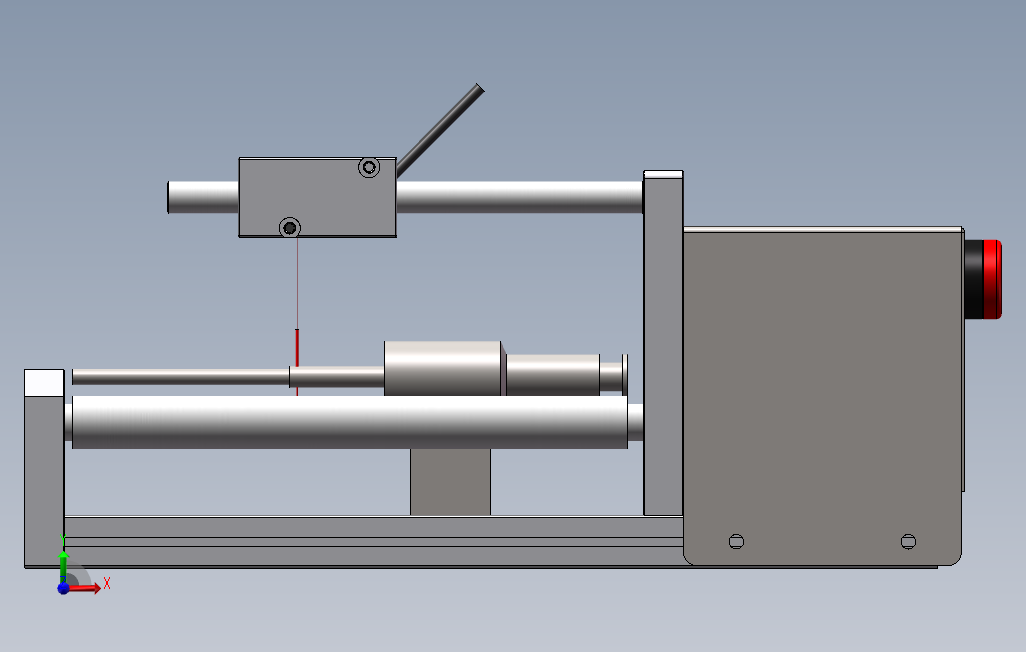

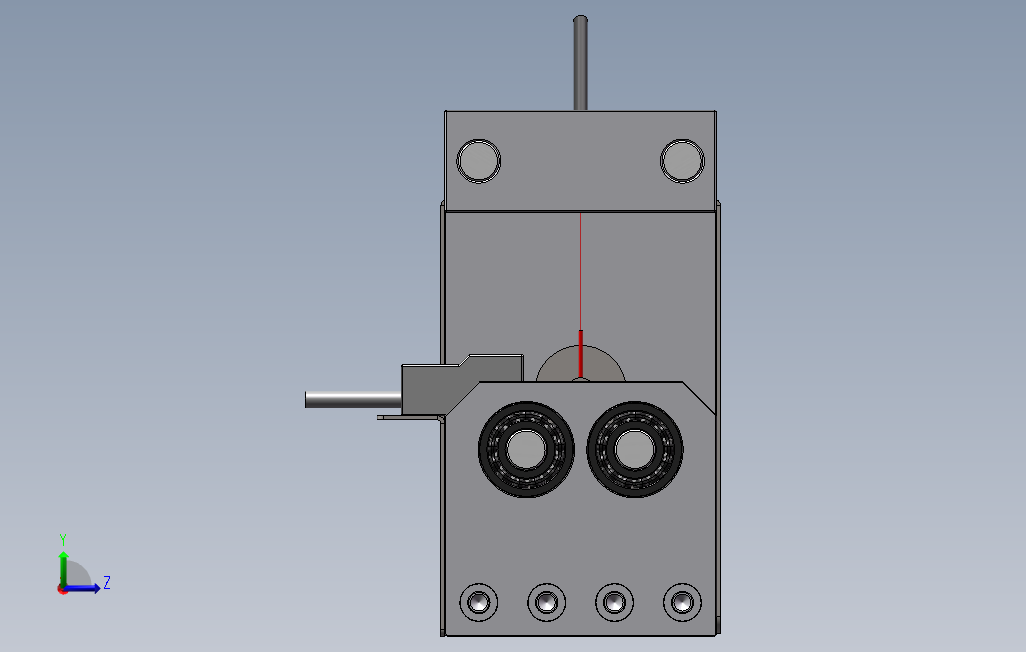

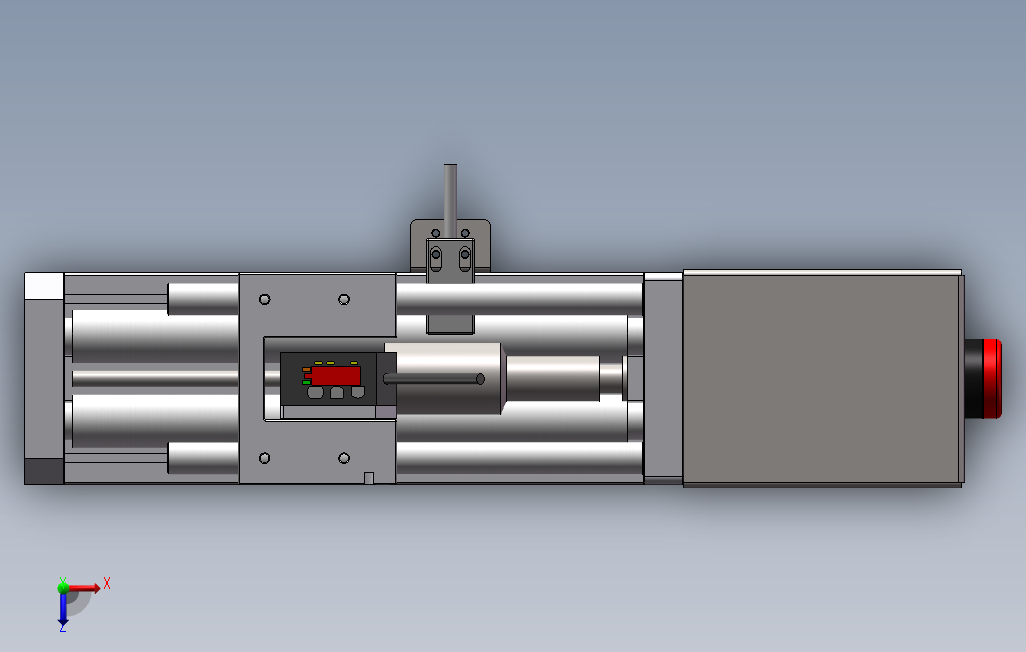

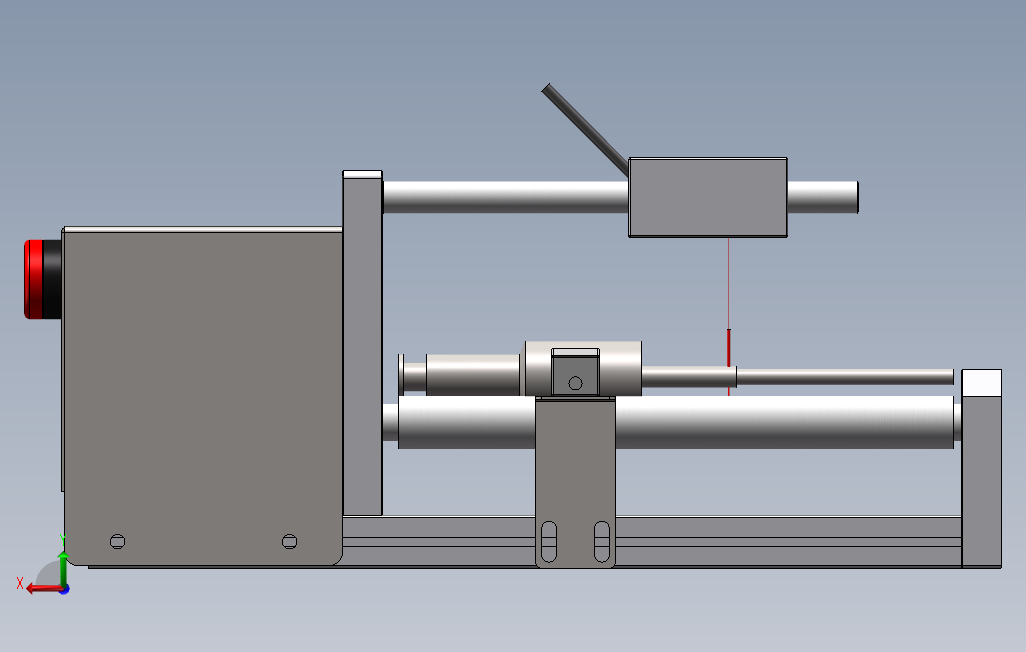

跳动检测工装跳动检测机sw22可编辑（ID:286841）
1.png)
4.png)
0.png)
3.png)
2.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.跳动检测机封面.png | 1.16M |
| 2 | BOM表包含脑具体型号信息.png | 85.54K |
| 3 | TDJ101-01A铝型材底板.SLDPRT | 324.54K |
| 4 | TDJ101-02A主动轮板.SLDPRT | 199.15K |
| 5 | TDJ101-03A从动轮板.SLDPRT | 244.19K |
| 6 | TDJ101-04A滚动轴.SLDPRT | 130.90K |
| 7 | TDJ101-05A上滑条.SLDPRT | 105.32K |
| 8 | TDJ101-06A接近支架.SLDPRT | 285.87K |
| 9 | TDJ101-07A电机法兰.SLDPRT | 334.21K |
| 10 | TDJ101-08A保护罩.SLDPRT | 342.83K |
| 11 | TDJ101-09A激光安装板.SLDPRT | 169.18K |
| 12 | TDJ101-10A检测滑块.SLDPRT | 293.92K |
| 13 | TDJ101工装检测台.SLDASM | 2.21M |
| 14 | TDJ101工装检测台.STEP | 4.04M |
| 15 | TDJ101工装检测台.x_t | 3.96M |
| 16 | 上料部分视图.png | 291.56K |
| 17 | 主动直齿轮[1.0模-20齿-B10台阶高度-B孔-P6内孔].SLDPRT | 295.19K |
| 18 | 主要视图.png | 230.69K |
| 19 | 产品01.SLDPRT | 168.67K |
| 20 | 产品相关信息.png | 171.52K |
| 21 | 从动直齿轮[1.0模-23齿-B10台阶高度-B孔-P10内孔].SLDPRT | 337.85K |
| 22 | 小电机[ZYTD520-161015S-ZGB37RG47.5I].SLDPRT | 162.41K |
| 23 | 报警器[LAD16-22SM].SLDPRT | 143.80K |
| 24 | 接近开关[CDJ10-I2H18AN].SLDPRT | 186.80K |
| 25 | 深沟球轴承[6001].SLDPRT | 1.27M |
| 26 | 深沟球轴承[6001].step | 589.30K |
| 27 | 激光测距传感器[hg-c1050].SLDPRT | 210.22K |
| 28 | 爆炸视图有装配过程.png | 222.08K |
| 29 | 版本SW2022侧面.png | 327.72K |
| 30 | 电路部分.png | 34.09K |
| 31 | 直齿轮[1.0模-20齿-B10台阶高度-B孔-P6内孔].stp | 425.66K |
| 32 | 直齿轮[1.0模-23齿-B10台阶高度-B孔-P10内孔].stp | 486.27K |
| 33 | 直齿轮[1.0模-23齿-B12台阶高度-B孔-P12内孔].stp | 485.84K |
| 34 | 铜套.SLDPRT | 218.44K |
此图纸下载需要20金币
立即下载
发布者
江南烟雨
创作: 7052
粉丝: 261
加入时间：2022-08-18
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：12.25M
所需金币：20
上传时间：2022-07-07 04:07:15
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2022
