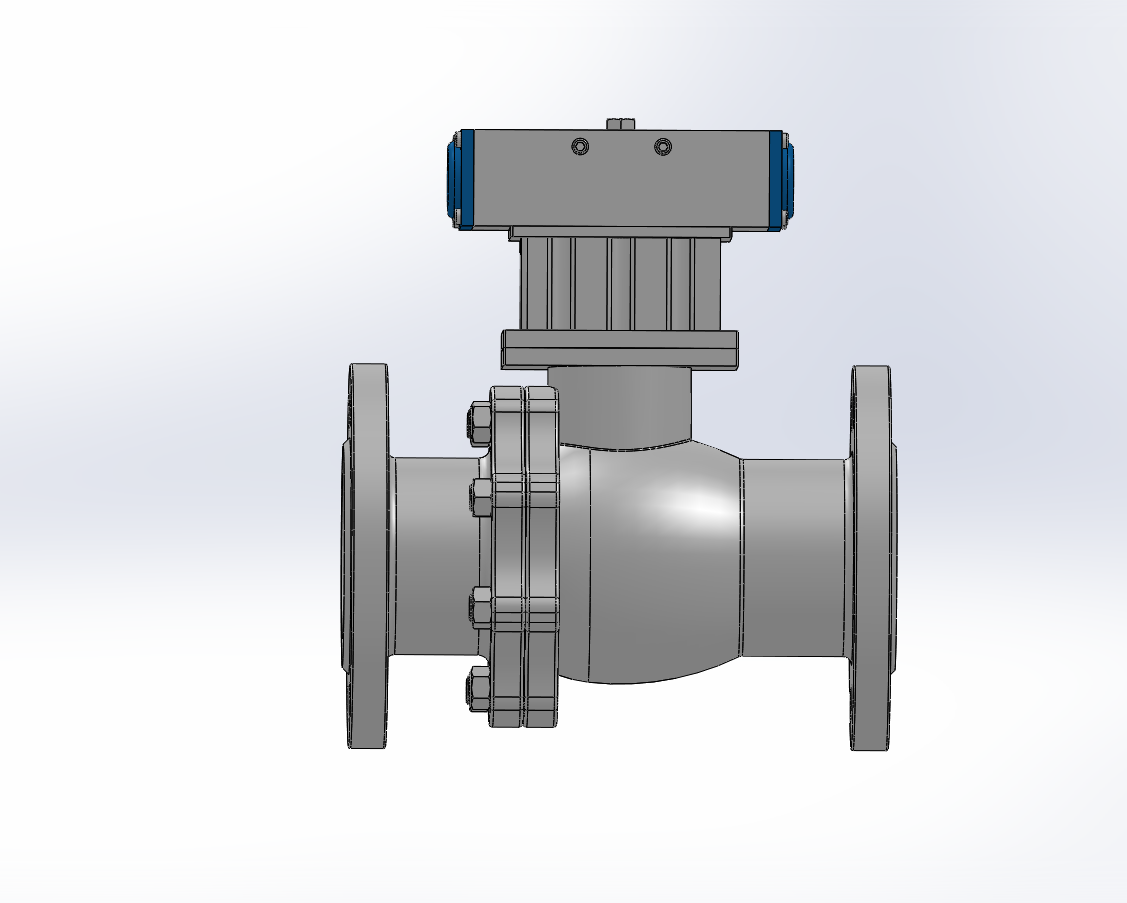

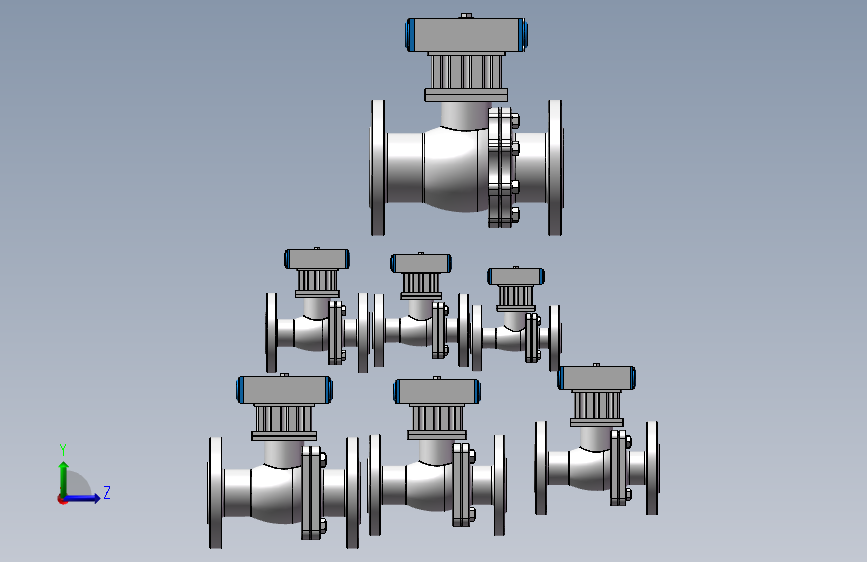

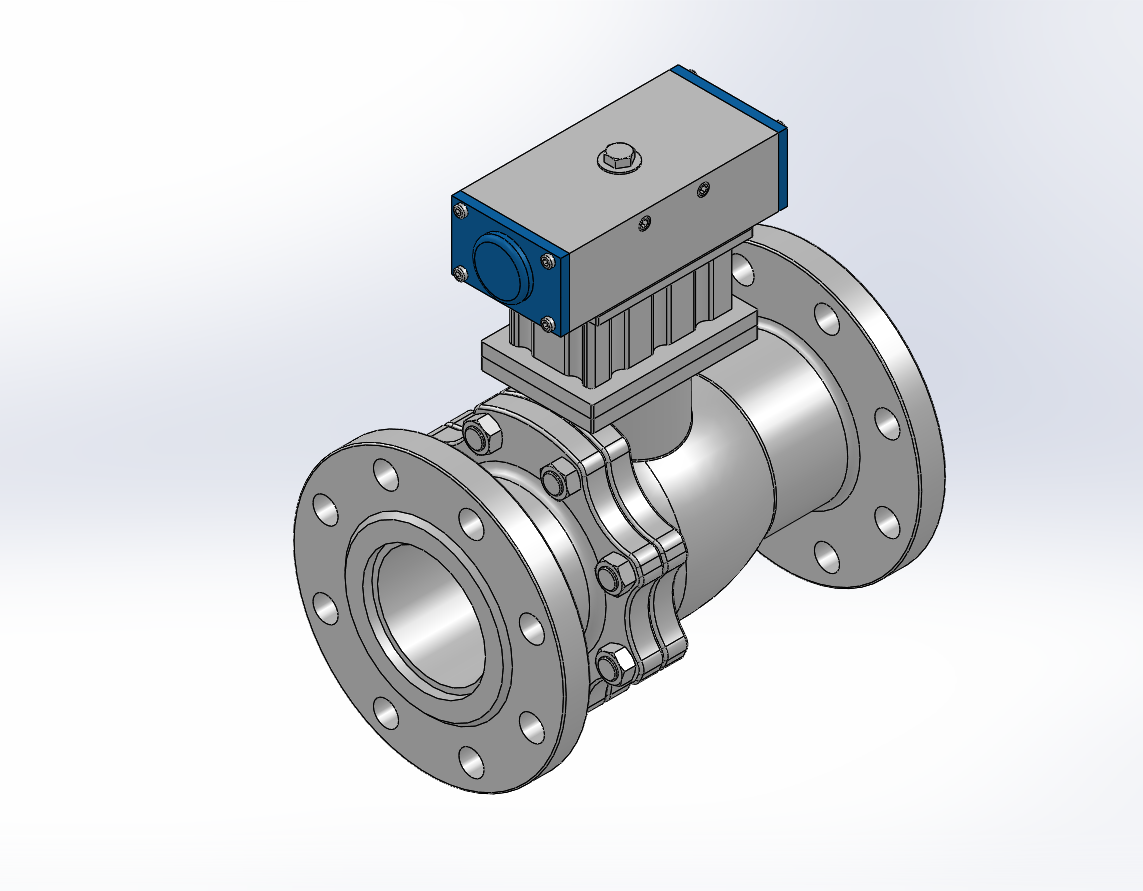

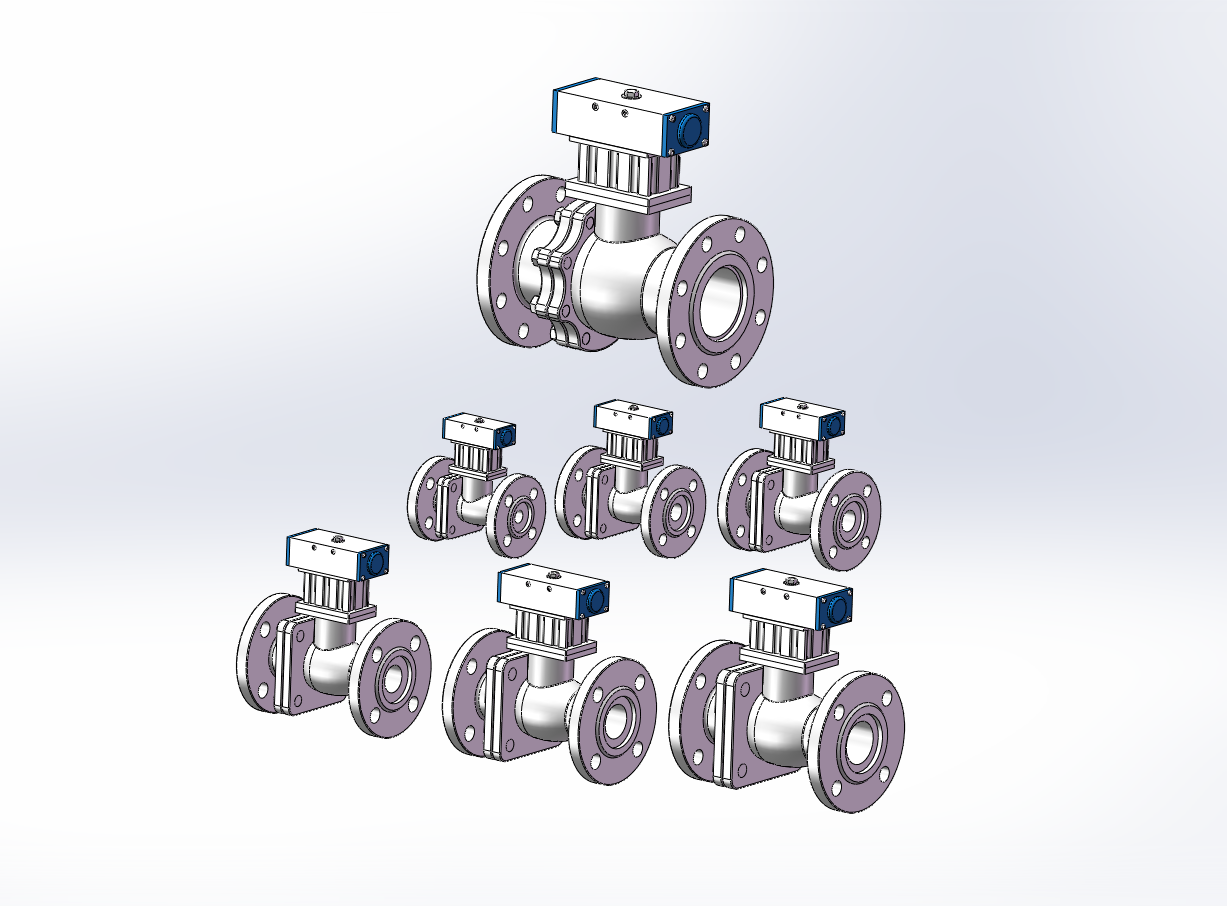

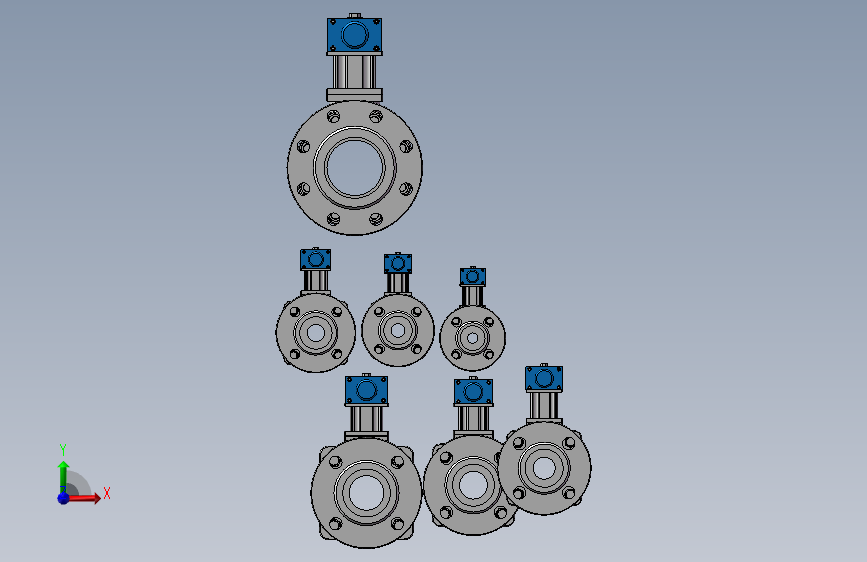

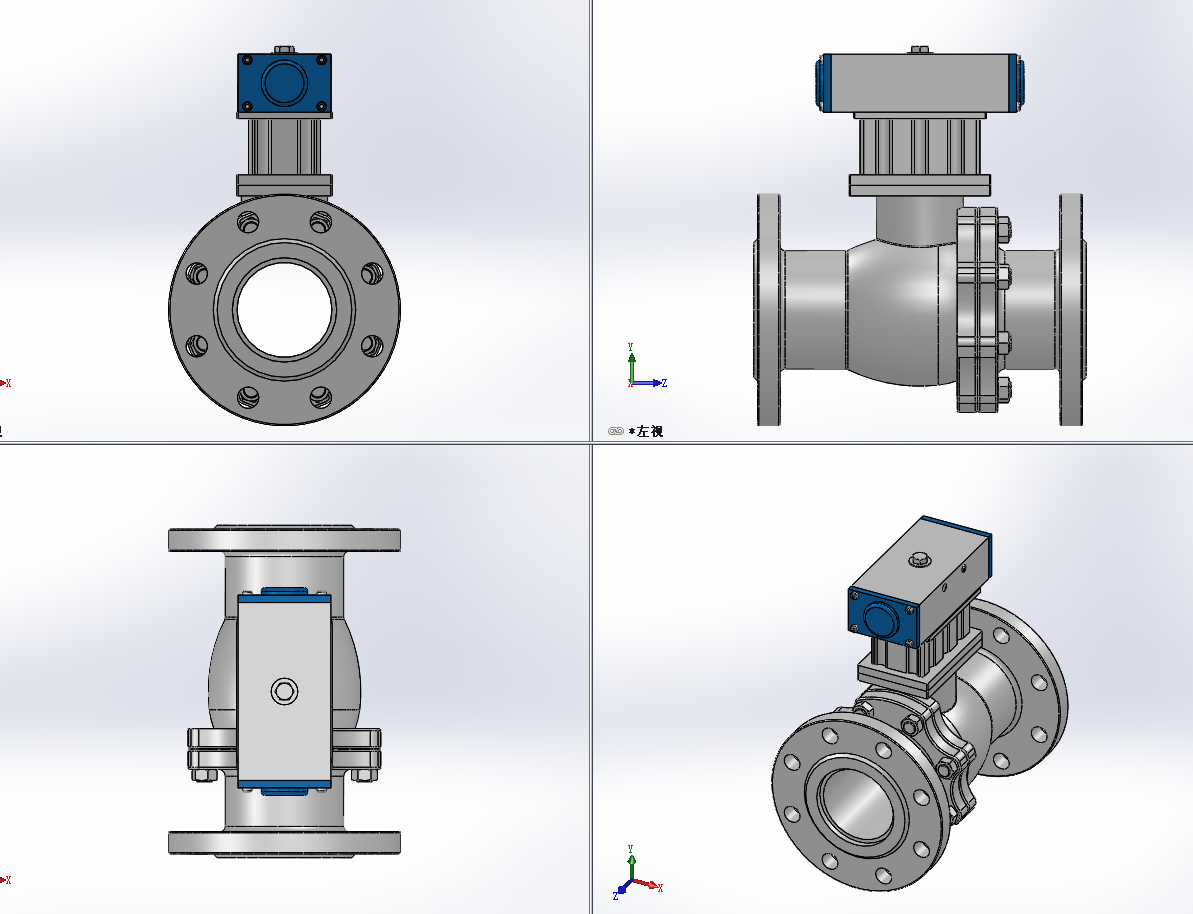

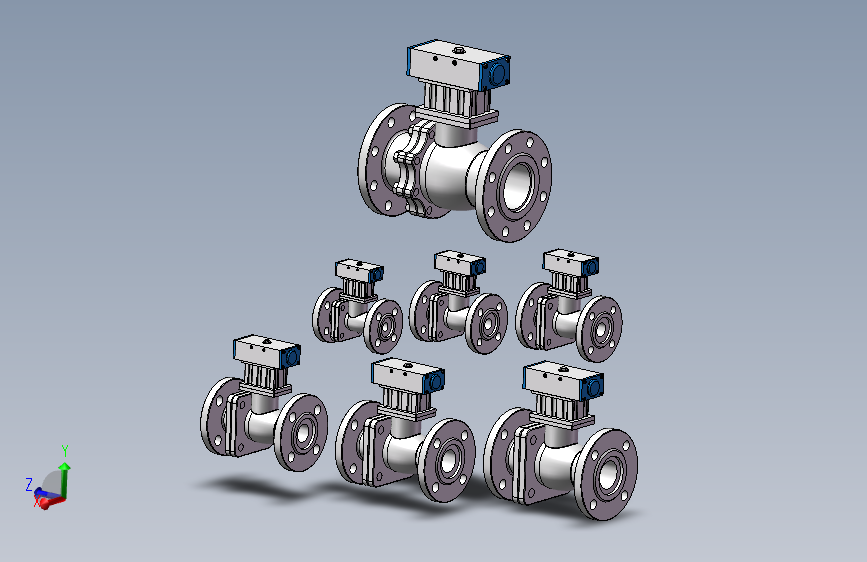

7款Q641PPL-40R法兰连接气动球阀（ID:2962918）
截图
AI截图渲染
✨AI图片渲染
0.png)
2.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1769072606541.zip | 8.28M |
| 2 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R].sldprt | 919.70K |
| 3 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]20.sldprt | 904.28K |
| 4 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]25.sldprt | 916.32K |
| 5 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]32.sldprt | 907.14K |
| 6 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]40.sldprt | 914.57K |
| 7 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]50.sldprt | 918.75K |
| 8 | Q641PPL-40R法兰连接气动球阀[Q641PPL-40R]80.sldprt | 1.13M |
| 9 | 装配体17.SLDASM | 2.02M |
此图纸下载需要17金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 49
加入时间：2024-07-22
模型信息
图纸ID：2962918
图纸格式：sldprt,sldasm
文件大小：8.47M
所需金币：17
上传时间：2026-01-22 17:03:38
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2022
标签
球阀
气动球阀
法兰连接气动球阀
图纸简介
是一种采用法兰连接、气动驱动的高温球阀，其型号中的“40”表示公称压力为4.0 MPa（PN40），“R”通常表示阀体材质为不锈钢（如316或316L），适用于硝酸类等腐蚀性介质。 常用于石油、化工、制药、电力等行业，输送水、油、气及腐蚀性液体等介质。
