滤清器壳热压熔接合机（ID:299023）

机械设备 / 非标机械 / 滤清器壳热压熔接合机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	20X860导轨柱.SLDPRT	190.84K
2	30X150-410型材.SLDPRT	245.55K
3	30x30-1200型材.SLDPRT	159.31K
4	30x30-240-角型材.SLDPRT	197.82K
5	30x30-240型材.SLDPRT	164.00K
6	30x30-440型材.SLDPRT	159.85K
7	30x30-460型材.SLDPRT	159.22K
8	30x30-700-角型材.SLDPRT	198.26K
9	30x30-700型材.SLDPRT	158.95K
10	30x30-820型材.SLDPRT	160.03K
11	30x30-840型材.SLDPRT	158.86K
12	30X30型材角件01.SLDPRT	189.98K
13	30X30型材角件02.SLDPRT	131.41K
14	30X60X2000.SLDPRT	176.35K
15	35X440导柱.SLDPRT	93.56K
16	40X390方管.SLDPRT	96.08K
17	40X500方管.SLDPRT	90.22K
18	40X820方管.SLDPRT	85.93K
19	cpa900.igs	5.82M
20	cpa900.SLDPRT	8.74M
21	F-SC100FASC.sldprt	85.80K
22	hexagonheadbolts-fullthreadgb.sldprt	218.18K
23	hexagonnutsgradecgb.sldprt	280.83K
24	K47.SLDPRT	592.26K
25	LMF35-70.SLDPRT	114.05K
26	M12支撑芯.SLDPRT	120.52K
27	M20支撑芯.SLDPRT	121.71K
28	SC-100-M20x1_5-Nut.sldprt	87.17K
29	SC-100Screw.sldprt	74.14K
30	SC-100x150-S-FA0_r.sldprt	80.90K
31	SC-100x200-S-FA0_r.sldprt	79.79K
32	SC100x150SFA000.sldasm	182.88K
33	SC100X150_c.sldprt	191.54K
34	SC100x200SFA000.sldasm	180.66K
35	SC100X200_c.sldprt	189.41K
36	SDA-40-M14x1_520-A_Nut.sldprt	124.40K
37	SDAJ-40-M12x1_25SDAJ_NUT.sldprt	97.54K
38	SDAJ-40-M14x1_5.sldprt	97.75K
39	SDAJ40x25-20SB0x0.sldasm	242.44K
40	SDAJS-40x25-B2025_r.sldprt	116.12K
41	SDAJS-40x25_25b.sldprt	287.11K
42	tanja坦嘉公司K47K47B.STEP	1.65M
43	上下支板.SLDPRT	100.25K
44	上下滑板.SLDPRT	197.53K
45	上模-01B.SLDPRT	341.27K
46	上模芯套-C.SLDPRT	234.55K
47	上盖板.SLDPRT	98.00K
48	下模-01B.SLDPRT	360.38K
49	下模底板-B.SLDPRT	227.42K
50	下模芯套.SLDPRT	225.59K
51	从动轴.SLDPRT	98.97K
52	传送带-100.SLDPRT	65.14K
53	后立板.SLDPRT	58.32K
54	后罩.SLDPRT	380.18K
55	塑胶板-01.SLDPRT	52.67K
56	塑胶板-02.SLDPRT	52.77K
57	塑胶板-03.SLDPRT	53.31K
58	塑胶板-04.SLDPRT	52.51K
59	塑胶板-05.SLDPRT	74.57K
60	塑胶板-06.SLDPRT	64.27K
61	工作台-02.SLDPRT	123.69K
62	工作台.SLDPRT	171.17K
63	把手.SLDPRT	139.96K
64	支撑隔板.SLDPRT	98.14K
65	支架座-01.SLDPRT	70.34K
66	支架座-02.SLDPRT	59.67K
67	支架座-03.SLDPRT	58.71K
68	支架座-04.SLDPRT	111.81K
69	支架座-05.SLDPRT	55.99K
70	支架座-06.SLDPRT	58.88K
71	标准型万向型金属支脚[SCM-100-M20-100-C].SLDPRT	119.56K
72	标准型万向型金属支脚[SCM-100-M20-100-C].step	122.53K
73	滑动附件-01.SLDPRT	127.12K
74	滑动附件-02.SLDPRT	164.22K
75	滑动附件-03.SLDPRT	109.49K
76	滑动附件-04.SLDPRT	128.89K
77	滑动附件-05.SLDPRT	143.34K
78	滑槽.SLDPRT	140.89K
79	滑轨架-01.SLDPRT	119.55K
80	热滑板.SLDPRT	58.34K
81	瓦座.SLDPRT	132.68K
82	缓冲块.SLDPRT	121.29K
83	脚轮.SLDPRT	115.86K
84	脚轮架.SLDPRT	192.11K
85	脚轮法兰.SLDPRT	109.81K
86	脚轮焊接法兰.SLDPRT	84.04K
87	装配体-01.SLDASM	2.44M
88	装配体-100X2000输送机.SLDASM	140.36K
89	装配体-B.SLDASM	2.53M
90	装配体-C.SLDASM	529.13K
91	装配体-K47合页.SLDASM	205.72K
92	装配体-上层架.SLDASM	3.51M
93	装配体-前后挡板.SLDASM	120.27K
94	装配体-壳体总装.SLDASM	4.10M
95	装配体-推拉门.SLDASM	161.46K
96	装配体-支架.SLDASM	2.96M
97	装配体-重载型万向脚轮.SLDASM	200.49K
98	装配体-门.SLDASM	497.52K
99	角板.SLDPRT	62.65K
100	调整座-01.SLDPRT	118.17K
101	调整座-02.SLDPRT	118.02K
102	调整螺母-01.SLDPRT	84.98K
103	调整螺母-02.SLDPRT	81.59K
104	连接法兰.SLDPRT	130.90K
105	钣金-03.SLDPRT	359.11K
106	限位块.SLDPRT	69.50K
107	集烟罩盖.SLDPRT	261.31K
108	驱动轴.SLDPRT	111.43K

此图纸下载需要150金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,igs,sldasm,step

文件大小：39.24M

所需金币：150

上传时间：2022-08-11 11:08:58

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

滤清器壳

热压熔接合

熔接机

图纸简介

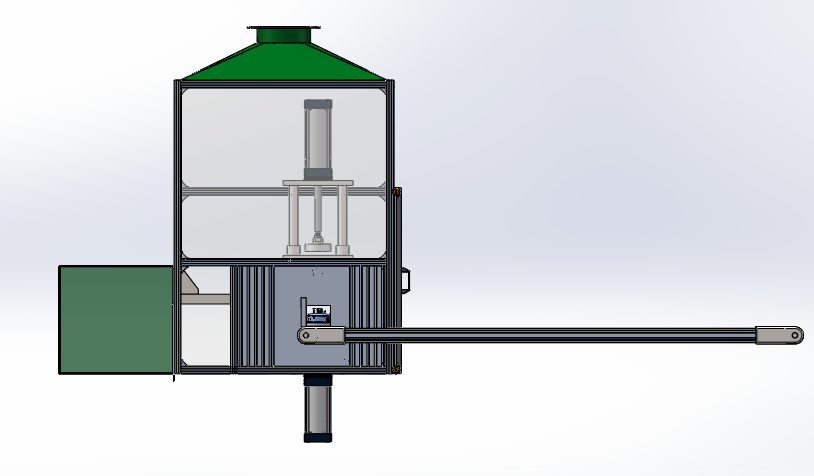

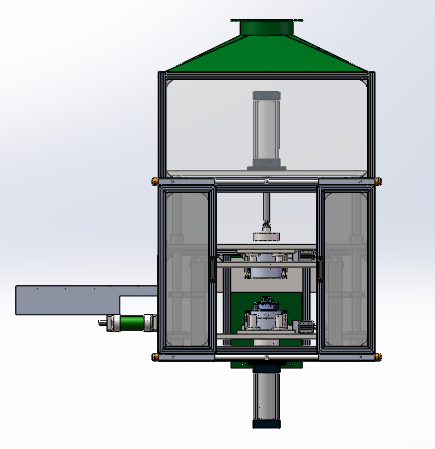

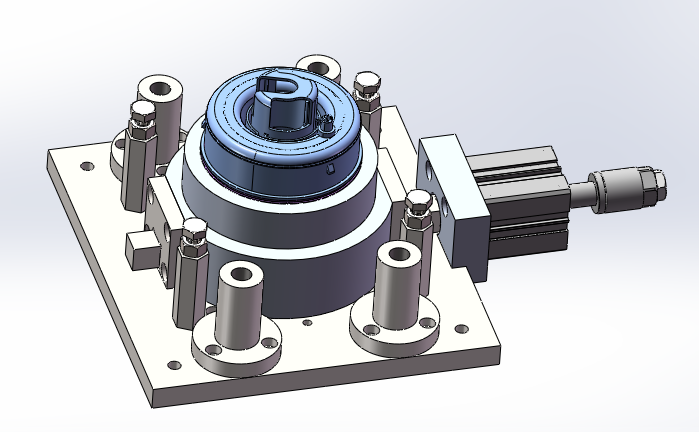

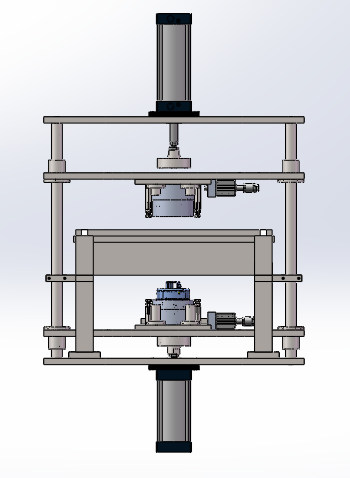

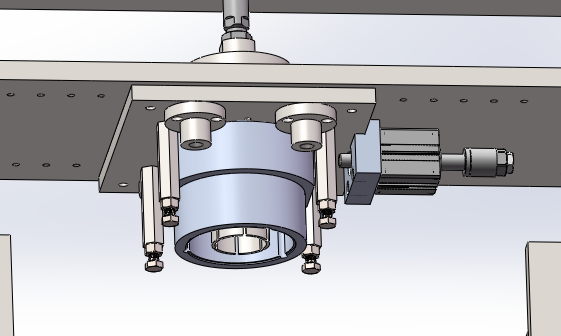

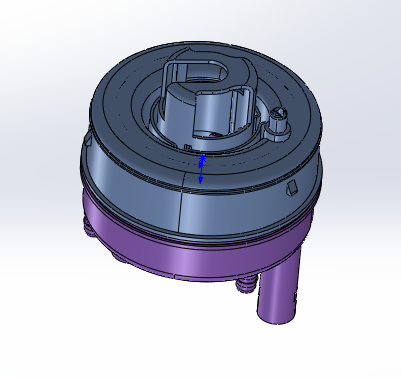

滤清器盒热熔接合机，图纸为三维模型设计图，图纸完整，详细的原理结构图。设备结构图及工作原理图比较详细：结构组成，由模具部分（分为上下模具）、气缸压力接合机构、加热温控系统、热熔模和自动送料系统。设备的目的，要组装滤清器，滤清器由上下两部分通过热熔接合，里面放入滤芯后通过加热、加压，控制时间使上下两部分接合，达到不漏油的目的。图纸格式为solidworks2018，欢迎下载参考。
