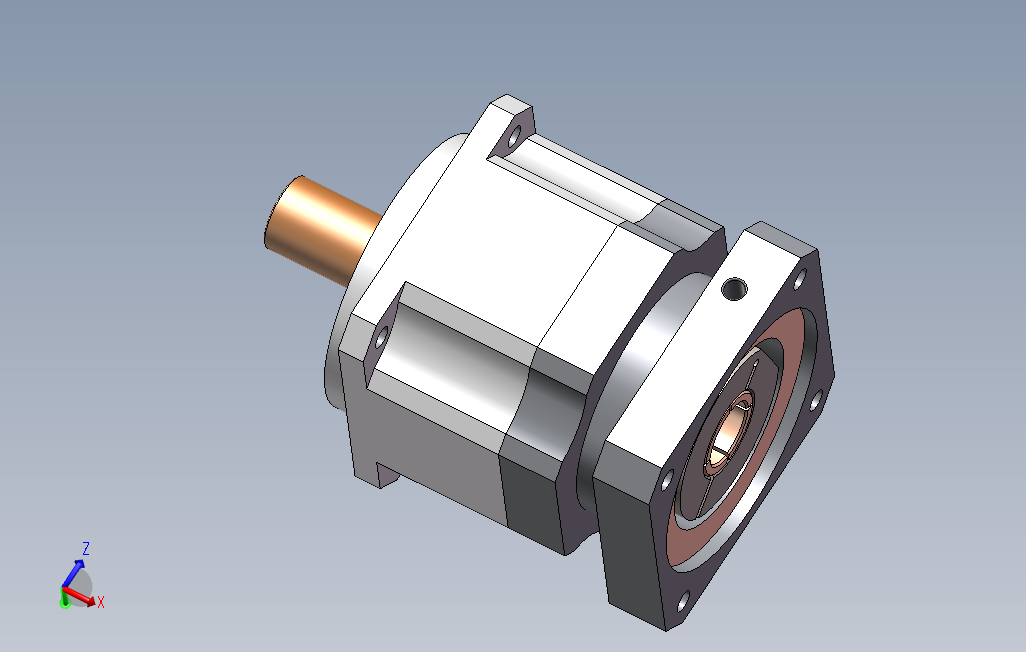

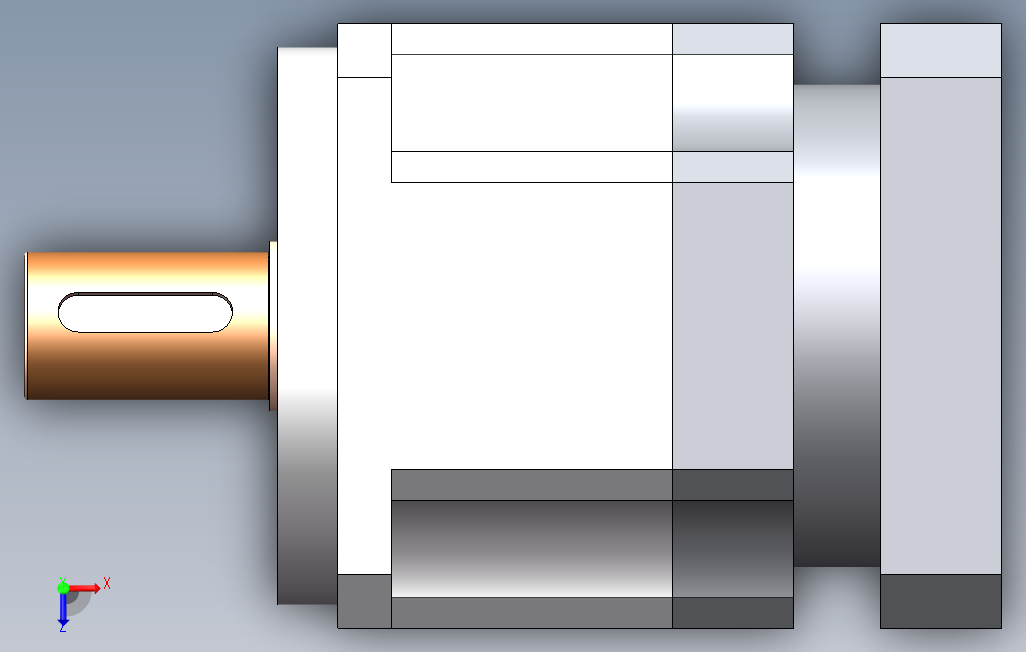

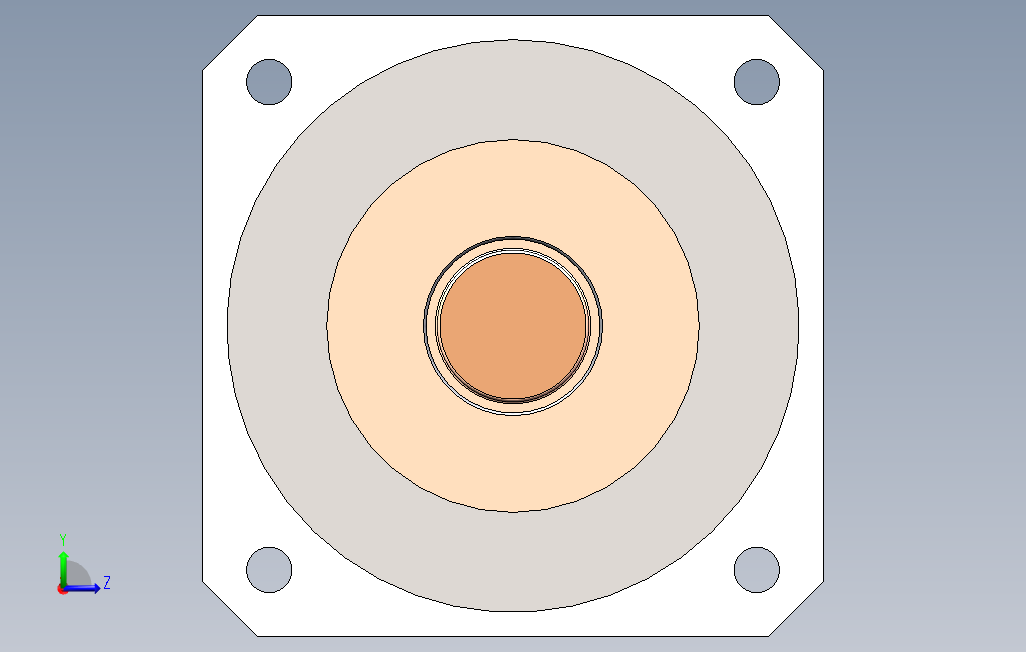

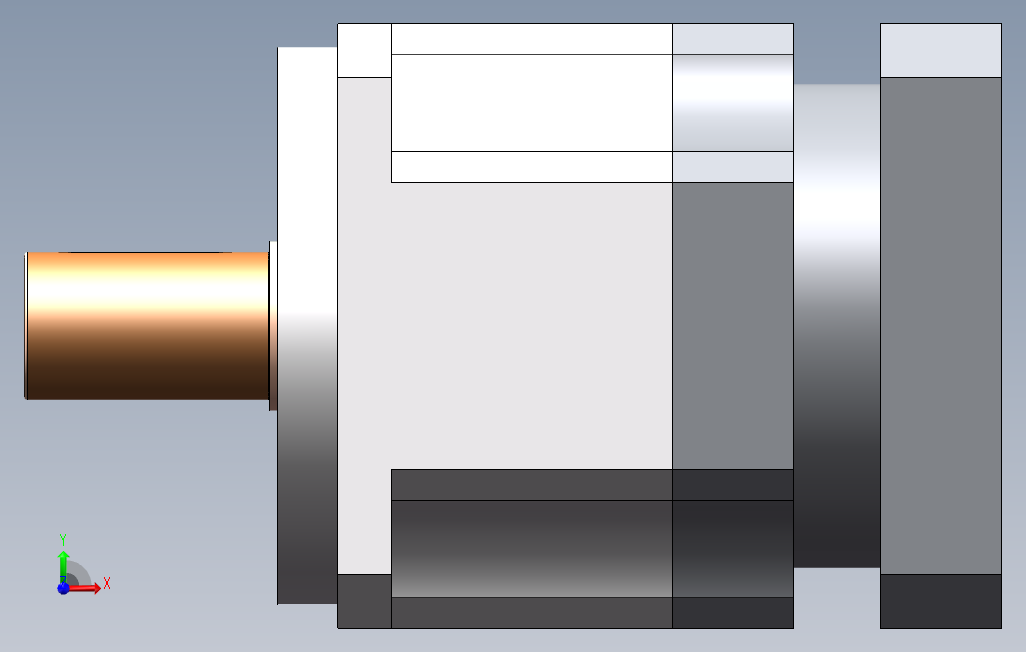

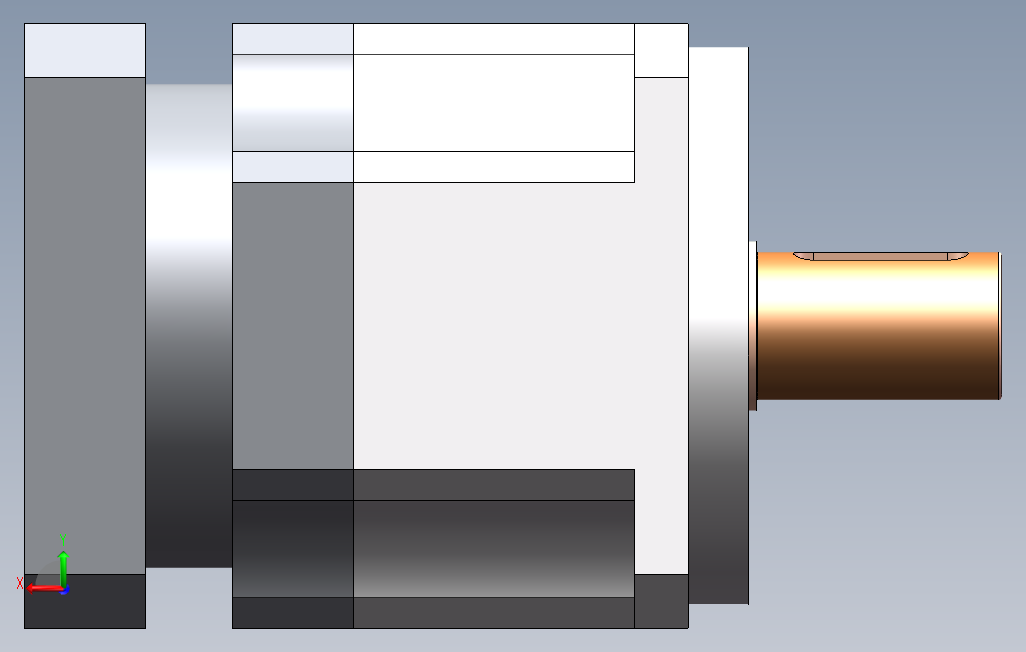

WFP90精密行星齿轮减速器（ID:299435）
3.png)
2.png)
0.png)
1.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | angularcontactballbearingsgb1.sldprt | 405.30K |
| 2 | deepgrooveballbearingsgb1.sldprt | 478.50K |
| 3 | GBcirclipsforshaft--typealarge1.SLDPRT | 100.61K |
| 4 | GBthinflatkeys1.SLDPRT | 95.33K |
| 5 | GB╱T283-2007[外圈单挡边圆柱滚子轴承NFNF211].sldprt | 634.91K |
| 6 | GB╱T7218-2013[凸缘外圈深沟球轴承[F60000型]F61800].sldprt | 968.99K |
| 7 | data_0 | 44.00K |
| 8 | data_1 | 264.00K |
| 9 | data_2 | 8.00K |
| 10 | data_3 | 4.01M |
| 11 | f_000001 | 21.37K |
| 12 | f_000002 | 21.37K |
| 13 | f_000003 | 16.32K |
| 14 | index | 256.36K |
| 15 | IN锁紧盘.SLDPRT | 246.68K |
| 16 | OUT锁紧盘.SLDPRT | 149.56K |
| 17 | 传动轴1.SLDPRT | 221.84K |
| 18 | 内六角螺钉固定轴.SLDPRT | 119.14K |
| 19 | 唇形密封圈15x281.SLDPRT | 147.54K |
| 20 | 唇形密封圈63x781.SLDPRT | 143.62K |
| 21 | 唇形密封圈72x901.SLDPRT | 147.64K |
| 22 | 固定轴1.SLDPRT | 158.17K |
| 23 | 固定轴圆柱内六角螺钉[1H12.A11A.01-M4×30].SLDPRT | 1.00M |
| 24 | 垫块1.SLDPRT | 131.66K |
| 25 | 弹簧垫圈.SLDPRT | 112.62K |
| 26 | 挡板1.SLDPRT | 171.92K |
| 27 | 旋转套1.SLDPRT | 298.40K |
| 28 | 法兰盘圆柱内六角螺钉[1H12.A11A.01-M5×50].SLDPRT | 584.62K |
| 29 | 深沟球轴承.SLDPRT | 860.59K |
| 30 | 箱体.SLDPRT | 436.30K |
| 31 | 重复_GBcirclipsforshaft--typealarge1.SLDPRT | 100.61K |
| 32 | ~$(固定轴)圆柱内六角螺钉[1H12.A11A.01-M4×30].SLDPRT | 5B |
| 33 | ~$GB circlips for shaft--type a large1.SLDPRT | 5B |
| 34 | ~$固定轴1.SLDPRT | 5B |
| 35 | ~$旋转套1.SLDPRT | 5B |
| 36 | ~$行星齿轮子装配.SLDASM | 5B |
| 37 | ~$齿圈1.SLDPRT | 5B |
| 38 | ~$齿轮1.SLDPRT | 5B |
| 39 | ~$齿轮无键槽1.SLDPRT | 5B |
| 40 | 传动轴 1.SLDPRT | 221.84K |
| 41 | 重复_传动轴1.SLDPRT | 5B |
| 42 | 重复_固定轴1.SLDPRT | 158.17K |
| 43 | 重复_固定轴圆柱内六角螺钉[1H12.A11A.01-M4×30].SLDPRT | 1.00M |
| 44 | 重复_旋转套1.SLDPRT | 298.40K |
| 45 | 箱体.DWG | 286.47K |
| 46 | 重复_行星齿轮子装配.SLDASM | 2.15M |
| 47 | 重复_齿圈1.SLDPRT | 751.65K |
| 48 | 重复_齿轮1.SLDPRT | 436.39K |
| 49 | 重复_齿轮无键槽1.SLDPRT | 394.25K |
| 50 | 装配体1.SLDASM | 6.23M |
| 51 | 角接触球轴承73021.SLDPRT | 692.48K |
| 52 | 连接法兰盘1.SLDPRT | 224.39K |
| 53 | 重复_齿圈1.SLDPRT | 751.65K |
| 54 | 重复_齿轮1.SLDPRT | 436.39K |
| 55 | 重复_齿轮无键槽1.SLDPRT | 394.25K |
| 56 | （齿圈箱体）圆柱内六角螺钉1.SLDPRT | 119.58K |
此图纸下载需要15金币
立即下载
发布者
我家张同学
创作: 3
粉丝: 0
加入时间：2022-08-12
模型信息
图纸格式：sldprt,sldasm
文件大小：16.19M
所需金币：15
上传时间：2022-08-12 17:05:27
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
机械设计
行星齿轮
行星减速器
WFP
精密机械
图纸简介
减速装置，结构紧凑，制造精密，较高的传动效率。查的2K-H型（NGW）符合高效、小巧、重量轻、结构简单的减速装置的特点。为便于装配，结构更为紧凑，采用2K-H型（NGW）行星轮系，以及太阳轮输入和行星架配合输出法兰盘输出的驱动方式，作为此设计（WFP90精密行星减速机）的内部齿轮传动模式。
