单轴绕线机（ID:3041626）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17724561806313.rar | 108.23M |

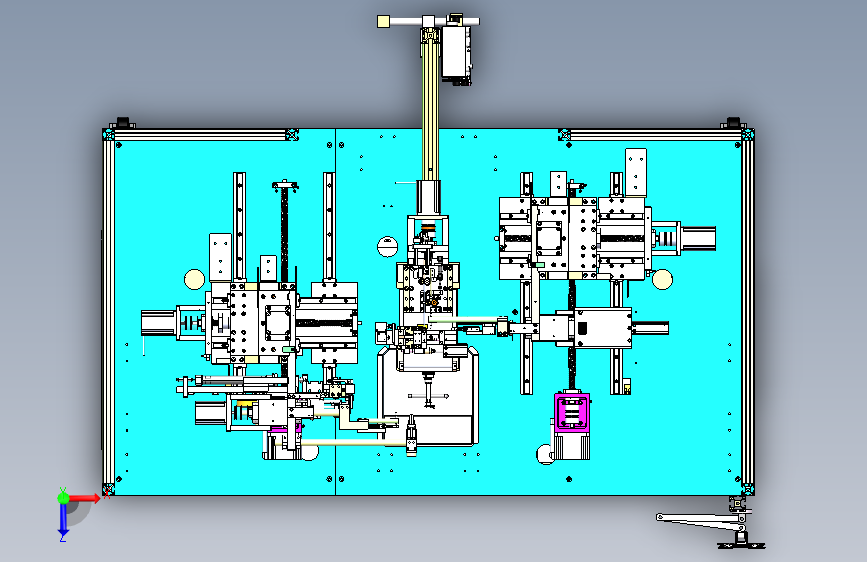

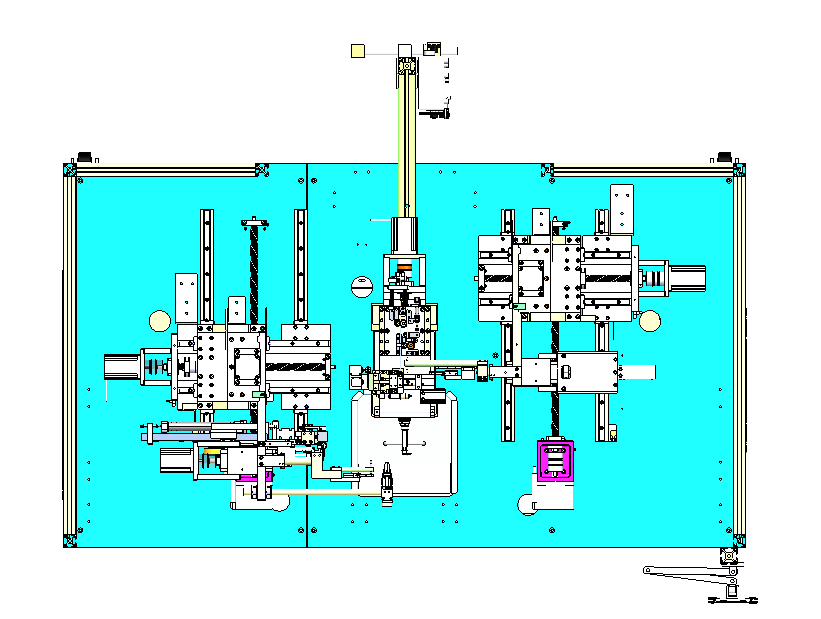

| 2 | 上视图.png | 43.25K |

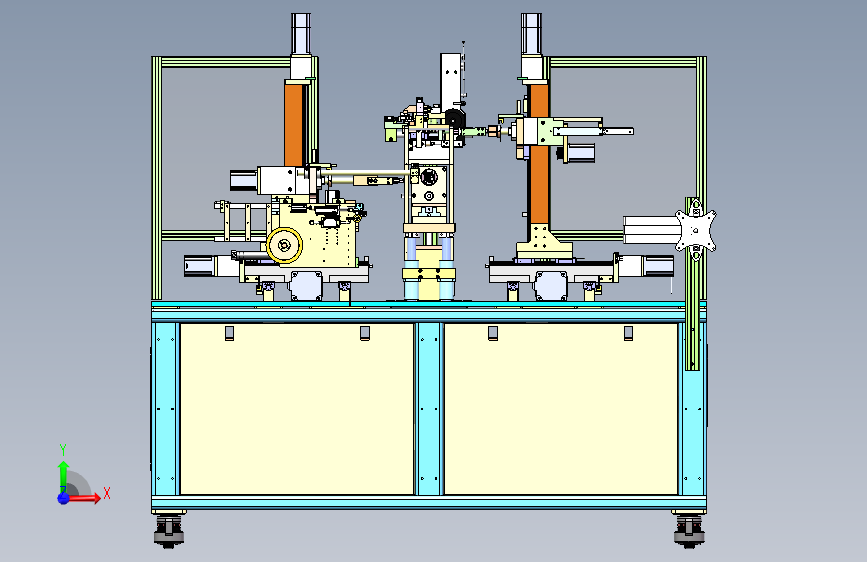

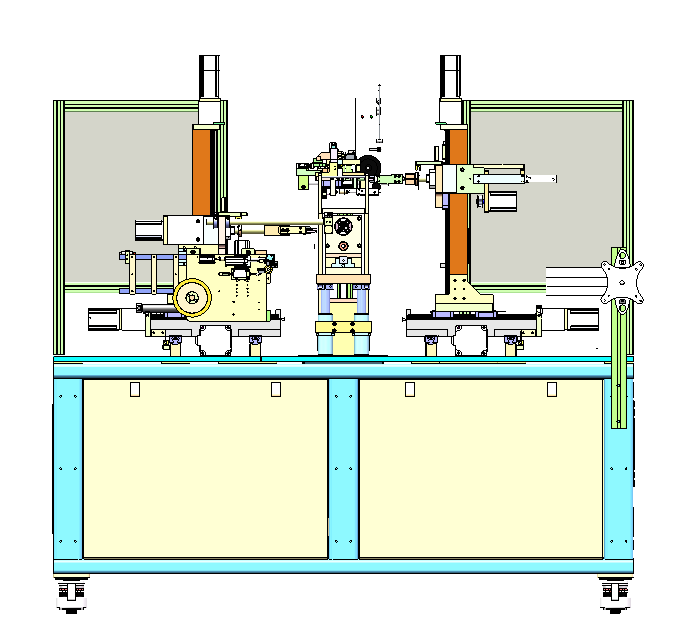

| 3 | 前视图.png | 30.89K |
| 4 | 单轴绕线机-S01A-0000.STEP | 55.96M |

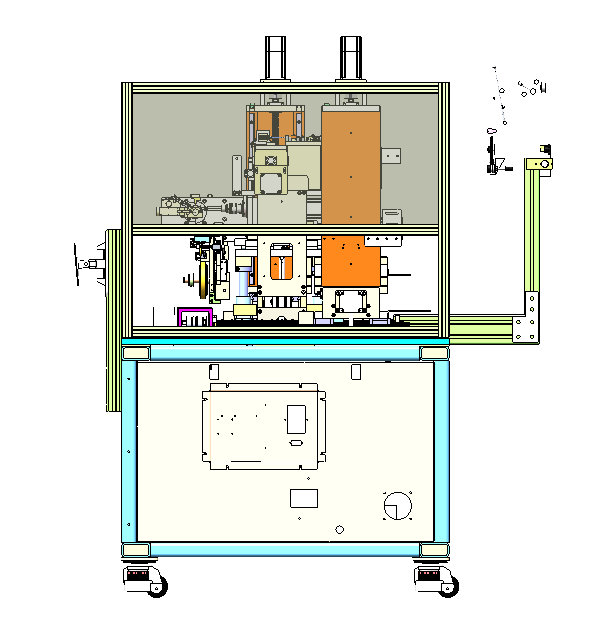

| 5 | 右视图.png | 27.66K |

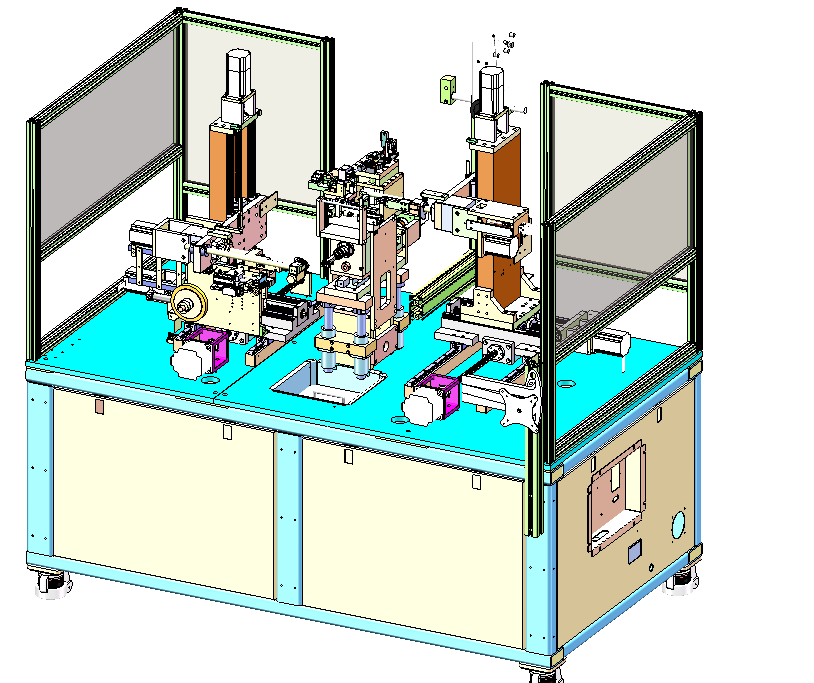

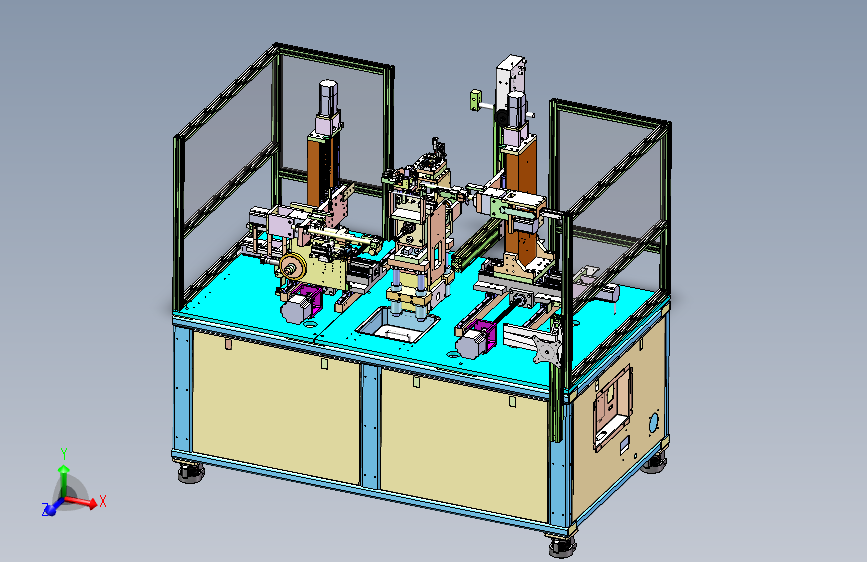

| 6 | 轴侧图.png | 79.58K |
| 7 | 2300控制器.SLDPRT | 114.43K |
| 8 | 2310控制器.SLDPRT | 105.94K |
| 9 | 456.SLDPRT | 325.63K |
| 10 | 600010x26x8.SLDPRT | 115.50K |
| 11 | 605Z深沟球轴承.SLDPRT | 204.90K |
| 12 | A-03-0002-00快换接头.SLDASM | 770.05K |
| 13 | ACQ40x70S.sldasm | 144.18K |
| 14 | AM17HA64A0-01N（412RMB）.SLDPRT | 119.07K |
| 15 | AM23HSA4B0-03（462RMB）.SLDPRT | 84.96K |
| 16 | AM23HSA4B0-BR01（1402RMB）.SLDPRT | 102.84K |
| 17 | AM24HS5401-10N（514RMB）.SLDPRT | 87.15K |
| 18 | AM34HD0404-08（720RMB）.SLDPRT | 119.98K |
| 19 | C-03-0007-00Φ5钢球.SLDPRT | 128.28K |
| 20 | CGR51-80-U脚轮.SLDASM | 258.11K |
| 21 | D21A01-RX-03-20-000A套管检测组件.SLDASM | 326.47K |
| 22 | EE24包胶轮芯.SLDPRT | 73.31K |
| 23 | EE24压胶带轮装配.SLDASM | 85.05K |
| 24 | EE24聚氨酯层.SLDPRT | 63.71K |
| 25 | EGH15低组装滑块.SLDPRT | 180.69K |
| 26 | EGU15CA2R300ZA平台Y导轨.SLDASM | 119.24K |
| 27 | EGU15CA2R470ZA平台Z导轨.SLDASM | 119.81K |
| 28 | EGU15CA2R540ZA平台X导轨.SLDASM | 120.72K |
| 29 | EGU15CAR100ZA.SLDPRT | 136.96K |
| 30 | EGU15CAR100ZA套管夹左右导轨.SLDASM | 116.05K |
| 31 | EGU15CAR300ZA.SLDPRT | 140.57K |
| 32 | EGU15CAR470ZA.SLDPRT | 149.85K |
| 33 | EGU15CAR540ZA.SLDPRT | 153.55K |
| 34 | FC-SPX303Z槽型光耦.SLDPRT | 101.97K |
| 35 | FK15.sldprt | 89.80K |
| 36 | FK15支撑座.sldasm | 102.26K |
| 37 | FK15轴承座隔套.SLDPRT | 78.45K |
| 38 | FK15锁紧螺母M14.SLDPRT | 74.52K |
| 39 | FL684ZZ.SLDPRT | 71.80K |
| 40 | F_M8X125F.sldprt | 246.35K |
| 41 | HFZ6NOP.SLDASM | 140.67K |
| 42 | HGW15-CB包胶带左右导轨.SLDASM | 64.76K |
| 43 | HGW15-CB包胶带左右导轨.SLDPRT | 72.87K |
| 44 | HGW15-CB滑块.SLDPRT | 83.11K |
| 45 | HGW20-CB-2.SLDASM | 69.11K |
| 46 | HGW20-CB导轨-2.SLDPRT | 72.32K |
| 47 | HGW20-CB滑块.SLDPRT | 81.91K |
| 48 | HI_CGR51-80-U-001.sldprt | 85.20K |
| 49 | HI_CGR51-80-U-002.sldprt | 209.30K |
| 50 | HI_CGR51-80-U-003.sldprt | 102.10K |
| 51 | HI_CGR51-80-U-004.sldprt | 133.37K |
| 52 | HT-J-001-015.6固定套.SLDPRT | 104.79K |
| 53 | HT-J-003-008夹紧轮21-23.SLDPRT | 166.71K |
| 54 | HT-J-003-022套管牵引套15.SLDPRT | 112.69K |
| 55 | HWD-01-001.SLDPRT | 239.27K |
| 56 | J-03-0016-00主轴套快速接头.SLDPRT | 252.92K |
| 57 | J-03-0017-00快速头.SLDPRT | 123.02K |
| 58 | J-03-0018-00弹簧套.SLDPRT | 120.46K |
| 59 | J-03-0019-00治具定位套.sldprt | 140.35K |
| 60 | J-03-0020-00快速安装头弹簧.sldprt | 673.31K |
| 61 | M10x1.0丝杆锁紧螺母.SLDPRT | 106.42K |
| 62 | M3x10内六角螺丝.SLDPRT | 54.38K |
| 63 | M3盘头.SLDPRT | 114.49K |
| 64 | M4弹垫1mm.SLDPRT | 64.34K |
| 65 | MD10x20S胶带夹开闭气缸.SLDASM | 188.40K |
| 66 | MD10x25S切刀上下气缸.SLDASM | 186.16K |
| 67 | MD16x20S.SLDASM | 165.71K |
| 68 | MD16x50S第一夹线左右.SLDASM | 178.19K |
| 69 | MD20x60S.SLDASM | 176.59K |
| 70 | MD6x10S.sldasm | 210.90K |
| 71 | MF20x125SU.sldasm | 147.21K |
| 72 | MGN7CAR41ZA.SLDASM | 89.43K |
| 73 | MGN7CAR41ZA.SLDPRT | 148.87K |
| 74 | MGN9CAR175ZA.SLDPRT | 202.11K |
| 75 | MGN9CAR195ZA.SLDASM | 113.12K |
| 76 | MGN9CAR95ZA.sldasm | 95.07K |
| 77 | MGN9CAR95ZA.SLDPRT | 109.74K |
| 78 | MGN9C滑块.SLDPRT | 139.54K |
| 79 | MSU6X4SB.sldasm | 127.72K |
| 80 | MU10X10.sldasm | 106.38K |
| 81 | MU10X10SB.sldasm | 124.58K |
| 82 | MU10X20SB胶带轮压紧.SLDASM | 123.29K |
| 83 | PSB10x5R.SLDASM | 161.03K |
| 84 | R-M3x0.5F.SLDPRT | 71.82K |
| 85 | R-M5X0.8F.SLDPRT | 72.56K |
| 86 | R-M6X1.0F.SLDPRT | 71.42K |
| 87 | SR15-B.sldprt | 71.13K |
| 88 | X绕线机丝杆带轮（改φ12孔）.SLDPRT | 512.71K |
| 89 | _102.2nut1.sldprt | 77.62K |
| 90 | _10nut.sldprt | 82.30K |
| 91 | _10PSB5RBody.sldprt | 134.10K |
| 92 | _10PSB5RRod.sldprt | 51.15K |
| 93 | _ACQS_40x7070_b_2.sldprt | 267.38K |
| 94 | _ACQS_40x70_70r_4.sldprt | 67.02K |
| 95 | _HFZ6-N-NOP_body.sldprt | 140.45K |
| 96 | _HFZ6-N-NOP_fl.sldprt | 66.91K |
| 97 | _HFZ6-N-NOP_fr.sldprt | 73.62K |
| 98 | _LRM7N_6（模组用）.SLDPRT | 167.45K |
| 99 | _MD16x20-NutRod.sldprt | 82.24K |
| 100 | _MD16x20-S20-Body.sldprt | 231.35K |
| 101 | _MD16x20-S20-Rod.sldprt | 58.92K |
| 102 | _MD_10x20_S20___Body_2.sldprt | 334.82K |
| 103 | _MD_10x20_S20___Rod_4.sldprt | 58.23K |
| 104 | _MD_10x20___Nut_Rod_6.sldprt | 99.82K |
| 105 | _MD_10x25_S25___Body_2.sldprt | 337.95K |
| 106 | _MD_10x25_S25___Rod_4.sldprt | 57.89K |
| 107 | _MD_10x25___Nut_Rod_6.sldprt | 99.79K |
| 108 | _MD_16x50_S50___Body_2.sldprt | 336.16K |
| 109 | _MD_16x50_S50___Rod_4.sldprt | 68.23K |
| 110 | _MD_16x50___Nut_Rod_6.SLDPRT | 98.79K |
| 111 | _MD_20x8080___Body_2.SLDPRT | 534.85K |
| 112 | _MD_20x8080___Rod_4.SLDPRT | 94.51K |
| 113 | _MD_20x80___Nut_Rod_6.SLDPRT | 97.66K |
| 114 | _MD_6x10_S10___Body_2.sldprt | 399.63K |
| 115 | _MD_6x10_S10___Rod_4.sldprt | 57.03K |
| 116 | _MD_6x10___Nut_Rod_6.sldprt | 97.96K |
| 117 | _MF20_M20x1_5___Nut_8.sldprt | 100.33K |
| 118 | _MF20_M8x1_25___Nut_6.sldprt | 98.94K |
| 119 | _MF_20x125_S_U__c_2.sldprt | 134.38K |
| 120 | _MF_20x125_S_U__r_4.sldprt | 65.44K |
| 121 | _MSU6X4S_body_4.sldprt | 141.22K |
| 122 | _MU10X10B_rod_6.sldprt | 70.84K |
| 123 | _MU10X10S_body_4.sldprt | 138.26K |
| 124 | _MU10X10_body_4.sldprt | 138.67K |
| 125 | _MU10X10_rod_6.sldprt | 70.78K |
| 126 | _MU10X20B_rod_6.sldprt | 69.51K |
| 127 | _MU10X20S_body_4.sldprt | 135.39K |
| 128 | _MU10X4_nut_8.sldprt | 94.13K |
| 129 | _MU6X4B_rod_6.sldprt | 72.36K |
| 130 | _MU6X4_nut_8.sldprt | 94.19K |
| 131 | φ16丝杆装配X1.SLDASM | 1.78M |
| 132 | φ16丝杆装配X2.SLDASM | 1.78M |
| 133 | φ16丝杆装配Y1.SLDASM | 1.31M |
| 134 | φ16丝杆装配Y2.SLDASM | 1.31M |
| 135 | φ16丝杆装配Z1.SLDASM | 1.39M |
| 136 | φ16丝杆装配Z2.SLDASM | 1.39M |
| 137 | φ16丝杆装配主轴前后X3.SLDASM | 971.07K |
| 138 | 万向头.SLDPRT | 85.48K |
| 139 | 万向头2.SLDPRT | 93.65K |
| 140 | 丝杆座隔套.SLDPRT | 93.86K |
| 141 | 丝杆轴承座.SLDPRT | 108.02K |
| 142 | 丝杆轴承座2.SLDPRT | 111.47K |
| 143 | 交换器.SLDPRT | 96.93K |
| 144 | 交换器开关.SLDPRT | 132.49K |
| 145 | 伺服张力器.SLDPRT | 531.77K |
| 146 | 伺服驱动器.SLDPRT | 129.20K |
| 147 | 切刀座挡块.SLDPRT | 90.47K |
| 148 | 单轴绕线机-S01A-0000.SLDASM | 12.70M |
| 149 | 单轴绕线机S01A-A01-0000一轴机框架组合.SLDASM | 1.54M |
| 150 | 单轴绕线机S01A-A01-0010一轴机大台面板.SLDPRT | 396.31K |
| 151 | 单轴绕线机S01A-A01-0020一轴机小台面板.SLDPRT | 248.05K |
| 152 | 单轴绕线机S01A-A02-1000一轴机框架结构.SLDASM | 568.04K |
| 153 | 单轴绕线机S01A-A03-0000一轴机电控柜组.SLDASM | 349.65K |
| 154 | 单轴绕线机S01A-A04-0000一轴机右侧防护栏组.SLDASM | 122.18K |
| 155 | 单轴绕线机S01A-A05-0000一轴机左侧防护栏组.SLDASM | 117.71K |
| 156 | 单轴绕线机S01A-A06-0000一轴机张力器组合.SLDASM | 312.69K |
| 157 | 单轴绕线机S01A-A06-0010张力器固定杆.SLDPRT | 59.74K |
| 158 | 单轴绕线机S01A-A06-0020张力器支撑座.SLDPRT | 127.12K |
| 159 | 单轴绕线机S01A-A06-0030张力器支撑杆.SLDPRT | 89.82K |
| 160 | 单轴绕线机S01A-A06-0040张力器固定座.SLDPRT | 105.04K |
| 161 | 单轴绕线机S01A-A06-0050张力器组夹板.SLDPRT | 82.94K |
| 162 | 单轴绕线机S01A-B01-0000一轴机主轴套管组.SLDASM | 4.00M |
| 163 | 单轴绕线机S01A-B01-0010送线电机安装板.SLDPRT | 208.10K |
| 164 | 单轴绕线机S01A-B01-0020主轴电机安装板.SLDPRT | 133.33K |
| 165 | 单轴绕线机S01A-B01-0030主轴前后电机安装板.SLDPRT | 125.46K |
| 166 | 单轴绕线机S01A-B01-0040主轴前后电机连接板.SLDPRT | 70.53K |
| 167 | 单轴绕线机S01A-C01-0000包胶带组移动组合.SLDASM | 5.04M |
| 168 | 单轴绕线机S01A-C01-0010移动平台X轴底板.SLDPRT | 516.31K |
| 169 | 单轴绕线机S01A-C01-0020移动平台Z轴底板.SLDPRT | 286.97K |
| 170 | 单轴绕线机S01A-C01-0030移动平台末端轴承座.SLDPRT | 85.13K |
| 171 | 单轴绕线机S01A-C01-0040移动平台电机固定座.SLDPRT | 282.57K |
| 172 | 单轴绕线机S01A-C01-0050X轴电机固定板.SLDPRT | 119.73K |
| 173 | 单轴绕线机S01A-C01-0060X轴电机支撑板.SLDPRT | 75.98K |
| 174 | 单轴绕线机S01A-C01-0070丝杆块固定板.SLDPRT | 150.88K |
| 175 | 单轴绕线机S01A-C01-0080丝杆座加强块.SLDPRT | 83.41K |
| 176 | 单轴绕线机S01A-C01-0090X轴丝杆基座安装板.SLDPRT | 175.94K |
| 177 | 单轴绕线机S01A-D01-0000绕线组移动组合.SLDASM | 5.03M |
| 178 | 单轴绕线机S01A-E01-0000一轴机包胶带组.SLDASM | 2.28M |
| 179 | 单轴绕线机S01A-F01-0000一轴机绕排线组.SLDASM | 994.79K |
| 180 | 单轴绕线机S01A-F01-0100电机旋转轴套.SLDPRT | 145.27K |
| 181 | 双层可调模组.SLDASM | 137.04K |
| 182 | 双膜片联轴器（34-45-8-10）.SLDPRT | 134.03K |
| 183 | 双膜片联轴器（34-45-8-12）.SLDPRT | 138.89K |
| 184 | 双膜片联轴器（34-45-8-8）.SLDPRT | 135.95K |
| 185 | 固定件1.SLDPRT | 98.17K |
| 186 | 固定板.SLDPRT | 116.48K |
| 187 | 固定环φ15.SLDPRT | 134.86K |
| 188 | 固定环φ16.SLDPRT | 145.64K |
| 189 | 固定环φ25.SLDPRT | 139.45K |
| 190 | 固态继电器.SLDPRT | 111.34K |
| 191 | 垂直剪刀.SLDPRT | 96.55K |
| 192 | 套管-L110.SLDPRT | 47.09K |
| 193 | 套管-L30.SLDPRT | 73.78K |
| 194 | 套管-L50.SLDPRT | 50.05K |
| 195 | 套管-L80.SLDPRT | 48.93K |
| 196 | 定位销φ3-L30.SLDPRT | 63.52K |
| 197 | 导轨安装板.SLDPRT | 97.41K |
| 198 | 开关电源.SLDPRT | 121.84K |
| 199 | 支架1.SLDPRT | 81.62K |
| 200 | 支架2.SLDPRT | 68.05K |
| 201 | 支架固定座.SLDPRT | 108.06K |
| 202 | 方管4080-L1600.SLDPRT | 61.90K |
| 203 | 方管4080-L376.SLDPRT | 67.72K |
| 204 | 方管4080-L500.SLDPRT | 64.92K |
| 205 | 方管4080-L740.SLDPRT | 63.22K |
| 206 | 有机玻璃板1（855x375x4）.SLDPRT | 39.47K |
| 207 | 有机玻璃板2（485x435x4）.SLDPRT | 36.16K |
| 208 | 标准丝杆R16-5T3-FSI-240-310-0.05.SLDPRT | 1.24M |
| 209 | 标准丝杆R16-5T3-FSI-347-417-0.05.SLDPRT | 1.58M |
| 210 | 标准丝杆R16-5T3-FSI-370-440-0.05.SLDPRT | 1.66M |
| 211 | 标准丝杆R16-5T3-FSI-495-565-0.05.SLDPRT | 2.05M |
| 212 | 模拟治具装配（等高55）.SLDASM | 90.63K |
| 213 | 模拟治具（等高55）.SLDPRT | 209.09K |
| 214 | 模拟胶带.SLDPRT | 61.62K |
| 215 | 直线轴承LMKM25LUU.SLDPRT | 121.86K |
| 216 | 石墨铜套6-10-20.SLDPRT | 77.86K |
| 217 | 端子台.SLDPRT | 84.72K |
| 218 | 线槽35-50-L1250.SLDPRT | 125.19K |
| 219 | 线槽35-50-L650.SLDPRT | 94.13K |
| 220 | 绕线机-A-02.1-01-00主轴法兰套装配.SLDASM | 910.69K |
| 221 | 绕线机-A-02.2-01-00套管顶部装配.SLDASM | 656.65K |
| 222 | 绕线机-A-02.2-02-00套管从动轮装配.SLDASM | 108.84K |
| 223 | 绕线机-A-02.2-03-00套管夹装配.SLDASM | 764.74K |
| 224 | 绕线机-A-03-03-00前后电机丝杆组件X1.SLDASM | 1.94M |
| 225 | 绕线机-A-03-04-00前后电机丝杆组件X2.SLDASM | 1.95M |
| 226 | 绕线机-A-04-03-00放胶带盘装配.SLDASM | 106.87K |
| 227 | 绕线机-A-04.1-01-00过胶带装配.SLDASM | 139.14K |
| 228 | 绕线机-J-01-02-00套管机前后板.SLDPRT | 121.14K |
| 229 | 绕线机-J-01-03-00套管机侧板1.SLDPRT | 199.77K |
| 230 | 绕线机-J-01-04-00套管机侧板2.SLDPRT | 222.90K |
| 231 | 绕线机-J-01-05-00架台顶部焊板（160x80）.SLDPRT | 48.60K |
| 232 | 绕线机-J-01-06-00架台顶部焊板（80x80）.SLDPRT | 47.24K |
| 233 | 绕线机-J-01-07-00套管机进电、气源板.SLDPRT | 296.78K |
| 234 | 绕线机-J-01-08-00套管机地脚板.SLDPRT | 67.11K |
| 235 | 绕线机-J-01-09-00套管机电磁阀板.SLDPRT | 211.52K |
| 236 | 绕线机-J-01-10-00套管机框架闷盖.SLDPRT | 51.63K |
| 237 | 绕线机-J-01-13-00废线盒钣金.SLDPRT | 291.87K |
| 238 | 绕线机-J-01-14-00废线盒把手.SLDPRT | 78.02K |
| 239 | 绕线机-J-01.1-01-00电控底板.SLDPRT | 418.30K |
| 240 | 绕线机-J-01.1-02-00电控立板.SLDPRT | 356.54K |
| 241 | 绕线机-J-01.1-03-00电控盖板.SLDPRT | 106.13K |
| 242 | 绕线机-J-02-01-00主轴底部支撑板.SLDPRT | 155.19K |
| 243 | 绕线机-J-02-02-00主轴底部横板1.SLDPRT | 135.37K |
| 244 | 绕线机-J-02-03-00主轴前后轴承座安装板.SLDPRT | 162.14K |
| 245 | 绕线机-J-02-04-00主轴底部横板2.SLDPRT | 172.21K |
| 246 | 绕线机-J-02-05-00主轴底部横板3.SLDPRT | 252.69K |
| 247 | 绕线机-J-02-06-00主轴安装板.SLDPRT | 136.71K |
| 248 | 绕线机-J-02-08-00主轴加强板.SLDPRT | 85.73K |
| 249 | 绕线机-J-02-09-00套管支撑竖板.SLDPRT | 136.13K |
| 250 | 绕线机-J-02-10-00套管底板1.SLDPRT | 169.42K |
| 251 | 绕线机-J-02-22-00主轴上下光轴安装板.SLDPRT | 124.35K |
| 252 | 绕线机-J-02-23-00上下直线轴承安装板.SLDPRT | 137.81K |
| 253 | 绕线机-J-02-24-00主轴上下光轴.SLDPRT | 74.27K |
| 254 | 绕线机-J-02-25-00主轴丝杆转接板.SLDPRT | 129.20K |
| 255 | 绕线机-J-02-28-00主轴前后缓冲板.SLDPRT | 80.36K |
| 256 | 绕线机-J-02-29-00丝杆防脱落环.SLDPRT | 145.47K |
| 257 | 绕线机-J-02-30-00主轴底部加强板.SLDPRT | 87.77K |
| 258 | 绕线机-J-02.1-01-00高压φ10主轴（改）.SLDPRT | 114.95K |
| 259 | 绕线机-J-02.1-02-00高压轴承法兰主轴套φ10.SLDPRT | 220.52K |
| 260 | 绕线机-J-02.1-03-00主轴尾部抱箍.SLDPRT | 129.12K |
| 261 | 绕线机-J-02.1-04-00主轴端盖3mm.SLDPRT | 108.03K |
| 262 | 绕线机-J-02.1-05-00主轴尾部端盖1.6mm.SLDPRT | 74.25K |
| 263 | 绕线机-J-02.2-01-00套管顶部板.SLDPRT | 245.25K |
| 264 | 绕线机-J-02.2-02-00铜线夹紧块1.SLDPRT | 107.79K |
| 265 | 绕线机-J-02.2-03-00铜线夹紧块2.SLDPRT | 112.17K |
| 266 | 绕线机-J-02.2-04-00铜线夹紧气缸安装块.SLDPRT | 145.89K |
| 267 | 绕线机-J-02.2-05-00铜线夹紧块3.SLDPRT | 123.67K |
| 268 | 绕线机-J-02.2-06-00套管夹紧块1.SLDPRT | 100.34K |
| 269 | 绕线机-J-02.2-07-00套管夹紧块2.SLDPRT | 113.99K |
| 270 | 绕线机-J-02.2-08-00套管从动轮块.SLDPRT | 88.97K |
| 271 | 绕线机-J-02.2-09-00弹簧安装块.SLDPRT | 77.88K |
| 272 | 绕线机-J-02.2-11-00软胶滚筒.SLDPRT | 65.62K |
| 273 | 绕线机-J-02.2-12-00从动轮轴.SLDPRT | 100.66K |
| 274 | 绕线机-J-02.2-13-00套管旋转柱.SLDPRT | 103.66K |
| 275 | 绕线机-J-02.2-15-00套管压紧片.SLDPRT | 65.58K |
| 276 | 绕线机-J-02.2-16-00螺栓安装钣金.SLDPRT | 92.01K |
| 277 | 绕线机-J-02.2-17-00送铜线轮轴（直通）.SLDPRT | 103.39K |
| 278 | 绕线机-J-02.2-18-00送套管轮轴（直通）.SLDPRT | 90.94K |
| 279 | 绕线机-J-02.2-19-00套管支撑板1.SLDPRT | 81.75K |
| 280 | 绕线机-J-02.2-21-00送铜线轮.SLDPRT | 71.35K |
| 281 | 绕线机-J-02.2-22-00套管支撑板2.SLDPRT | 107.84K |
| 282 | 绕线机-J-02.2-23-00套管夹上.SLDPRT | 179.29K |
| 283 | 绕线机-J-02.2-24-00套管夹下.SLDPRT | 186.84K |
| 284 | 绕线机-J-02.2-25-00套管夹固定座.SLDPRT | 175.87K |
| 285 | 绕线机-J-02.2-26-00套管夹滑块安装板.SLDPRT | 168.58K |
| 286 | 绕线机-J-02.2-27-00套管夹拨叉.SLDPRT | 92.74K |
| 287 | 绕线机-J-02.2-28-00套管夹活块A.SLDPRT | 75.65K |
| 288 | 绕线机-J-02.2-29-00导轨转接安装块.SLDPRT | 107.97K |
| 289 | 绕线机-J-02.2-32-00套管夹支撑板.SLDPRT | 156.61K |
| 290 | 绕线机-J-02.2-33-00套管切刀安装块.SLDPRT | 87.15K |
| 291 | 绕线机-J-02.2-34-00套管切刀.SLDPRT | 47.98K |
| 292 | 绕线机-J-02.2-35-00套管导轨安装板.SLDPRT | 163.52K |
| 293 | 绕线机-J-02.2-36-00套管左右驱动块.SLDPRT | 81.69K |
| 294 | 绕线机-J-02.2-37-00套管左右缓冲块1.SLDPRT | 83.49K |
| 295 | 绕线机-J-02.2-38-00套管左右缓冲块2.SLDPRT | 78.37K |
| 296 | 绕线机-J-02.2-39-00套管夹气缸安装板.SLDPRT | 122.52K |
| 297 | 绕线机-J-02.2-40-00套管夹气缸转接板.SLDPRT | 76.51K |
| 298 | 绕线机-J-02.2-41-00套管夹气缸浮动接头.SLDPRT | 105.34K |
| 299 | 绕线机-J-02.3-01-00防跳线立板.SLDPRT | 80.17K |
| 300 | 绕线机-J-02.3-02-00防跳线光轴.SLDPRT | 52.00K |
| 301 | 绕线机-J-03-01-00导轨安装板X.SLDPRT | 156.26K |
| 302 | 绕线机-J-03-02-00丝杆活令安装块X.SLDPRT | 127.08K |
| 303 | 绕线机-J-03-05-00轴承固定板X.SLDPRT | 79.07K |
| 304 | 绕线机-J-03-07-00平台板2.SLDPRT | 263.41K |
| 305 | 绕线机-J-03-10-00丝杆轴承座安装板Z.SLDPRT | 198.75K |
| 306 | 绕线机-J-03-11-00加强筋Z.SLDPRT | 115.40K |
| 307 | 绕线机-J-03-19-00Z轴拖链钣金.SLDPRT | 98.96K |
| 308 | 绕线机-J-03-20-00Y轴拖链钣金.SLDPRT | 95.46K |
| 309 | 绕线机-J-03-21-00XY轴共用端拖链钣金.SLDPRT | 104.99K |
| 310 | 绕线机-J-03-22-00X感应器安装块.SLDPRT | 79.38K |
| 311 | 绕线机-J-03-24-00X感应钣金.SLDPRT | 89.13K |
| 312 | 绕线机-J-03-25-00X感应钣金2.SLDPRT | 91.92K |
| 313 | 绕线机-J-03-26-00Y感应钣金.SLDPRT | 78.37K |
| 314 | 绕线机-J-03-27-00Z感应钣金.SLDPRT | 93.33K |
| 315 | 绕线机-J-03-29-00Z轴拖链钣金2.SLDPRT | 75.65K |
| 316 | 绕线机-J-04-01-00包胶带悬臂板.SLDPRT | 407.51K |
| 317 | 绕线机-J-04-02-00包胶带转接板.SLDPRT | 179.42K |
| 318 | 绕线机-J-04-04-00剪刀固定座.SLDPRT | 140.83K |
| 319 | 绕线机-J-04-05-00第二夹线轴.SLDPRT | 122.85K |
| 320 | 绕线机-J-04-06-00电机转接板.SLDPRT | 74.43K |
| 321 | 绕线机-J-04-07-01第二线嘴轴（轴承座版）.SLDPRT | 50.93K |
| 322 | 绕线机-J-04-08-00包胶带底板.SLDPRT | 511.91K |
| 323 | 绕线机-J-04-09-00胶带夹左右板.SLDPRT | 177.08K |
| 324 | 绕线机-J-04-10-00胶带L形片.SLDPRT | 159.50K |
| 325 | 绕线机-J-04-11-00胶带轴导向块.SLDPRT | 147.37K |
| 326 | 绕线机-J-04-12-00顶胶带片.SLDPRT | 62.52K |
| 327 | 绕线机-J-04-13-00锯齿刀片.SLDPRT | 141.73K |
| 328 | 绕线机-J-04-14-00胶带卡槽.SLDPRT | 82.77K |
| 329 | 绕线机-J-04-15-00胶带轮L块.SLDPRT | 82.22K |
| 330 | 绕线机-J-04-16-00胶带轮调节块.SLDPRT | 73.78K |
| 331 | 绕线机-J-04-17-00穿胶带轴.SLDPRT | 82.75K |
| 332 | 绕线机-J-04-18-00卡爪轴上.SLDPRT | 71.39K |
| 333 | 绕线机-J-04-19-00卡爪轴下.SLDPRT | 123.15K |
| 334 | 绕线机-J-04-20-00胶带夹上.SLDPRT | 199.30K |
| 335 | 绕线机-J-04-21-00胶带夹下.SLDPRT | 193.17K |
| 336 | 绕线机-J-04-22-00胶带夹开闭块.SLDPRT | 112.02K |
| 337 | 绕线机-J-04-23-00胶带夹固定座.SLDPRT | 118.56K |
| 338 | 绕线机-J-04-24-00顶胶带轴.SLDPRT | 82.53K |
| 339 | 绕线机-J-04-25-00切刀轴.SLDPRT | 91.84K |
| 340 | 绕线机-J-04-26-00胶带轮轴.SLDPRT | 90.49K |
| 341 | 绕线机-J-04-27-00切刀轴驱动块.SLDPRT | 64.99K |
| 342 | 绕线机-J-04-28-00包胶轮轴驱动块.SLDPRT | 72.32K |
| 343 | 绕线机-J-04-29-00包胶转接轴.SLDPRT | 92.72K |
| 344 | 绕线机-J-04-30-00包胶轮轴.SLDPRT | 90.67K |
| 345 | 绕线机-J-04-31-00包胶轮隔套.SLDPRT | 62.97K |
| 346 | 绕线机-J-04-32-00胶带夹驱动块.SLDPRT | 85.42K |
| 347 | 绕线机-J-04-33-00剪刀轴.SLDPRT | 56.11K |
| 348 | 绕线机-J-04-34-00第二夹线气缸安装板.SLDPRT | 88.06K |
| 349 | 绕线机-J-04-35-00剪刀转接板（抱紧式）.SLDPRT | 173.01K |
| 350 | 绕线机-J-04-36-00包胶带左右气缸连接板.SLDPRT | 81.13K |
| 351 | 绕线机-J-04-37-00顶胶带气缸垫块.SLDPRT | 61.04K |
| 352 | 绕线机-J-04-38-00压胶带轮导向块.SLDPRT | 124.97K |
| 353 | 绕线机-J-04-39-00胶带轮止转片.SLDPRT | 91.62K |
| 354 | 绕线机-J-04-40-00翻转钣金固定环.SLDPRT | 130.71K |
| 355 | 绕线机-J-04-41-00翻转传感器安装板.SLDPRT | 88.11K |
| 356 | 绕线机-J-04-42-00翻转复位钣金.SLDPRT | 71.00K |
| 357 | 绕线机-J-04-43-00装胶带盘.SLDPRT | 76.78K |
| 358 | 绕线机-J-04-44-00胶带盘轴.SLDPRT | 54.05K |
| 359 | 绕线机-J-04-45-00胶带隔套.SLDPRT | 81.43K |
| 360 | 绕线机-J-04-46-00翻转轴电机安装板.SLDPRT | 114.95K |
| 361 | 绕线机-J-04-47-00胶带防磨片.SLDPRT | 55.43K |
| 362 | 绕线机-J-04-52-00切刀、胶带压紧轴止转片.SLDPRT | 85.25K |
| 363 | 绕线机-J-04-53-00包胶带左右气缸安装板.SLDPRT | 69.86K |
| 364 | 绕线机-J-04-54-00包胶带左右缓冲器板.SLDPRT | 109.47K |
| 365 | 绕线机-J-04-55-00夹铜线块.SLDPRT | 108.68K |
| 366 | 绕线机-J-04-56-00胶带夹限位块1.SLDPRT | 88.99K |
| 367 | 绕线机-J-04-57-00胶带夹限位块2.SLDPRT | 88.84K |
| 368 | 绕线机-J-04-59-00走线板.SLDPRT | 80.65K |
| 369 | 绕线机-J-04-60-00走线钣金.SLDPRT | 65.83K |
| 370 | 绕线机-J-04-61-00夹铜线块.SLDPRT | 106.75K |
| 371 | 绕线机-J-04-62-00包胶带回程缓冲器块.SLDPRT | 79.96K |
| 372 | 绕线机-J-04-63-00剪刀夹爪.SLDPRT | 77.32K |
| 373 | 绕线机-J-04.1-01-00过胶带杆.SLDPRT | 76.33K |
| 374 | 绕线机-J-04.1-02-00铁氟龙管.SLDPRT | 78.66K |
| 375 | 绕线机-J-04.1-03-00过胶带杆固定座.SLDPRT | 92.73K |
| 376 | 绕线机-J-05-01-00线嘴悬臂板.SLDPRT | 320.88K |
| 377 | 绕线机-J-05-03-01线嘴光轴（轴承座版）.SLDPRT | 56.88K |
| 378 | 绕线机-J-05-04-00第一夹线固定块.SLDPRT | 131.30K |
| 379 | 绕线机-J-05-05-00夹线气缸安装块.SLDPRT | 123.03K |
| 380 | 绕线机-J-05-05-00第一线嘴棒.SLDPRT | 133.33K |
| 381 | 绕线机-J-05-06-00夹线块.SLDPRT | 72.58K |
| 382 | 绕线机-J-05-07-00夹线气缸左右轴.SLDPRT | 62.75K |
| 383 | 绕线机-J-05-08-00电机转接板.SLDPRT | 126.91K |
| 384 | 绕线机-J-05-09-00电机安装板.SLDPRT | 117.10K |
| 385 | 绕线机-J-05-10-00夹线左右气缸转接板.SLDPRT | 134.93K |
| 386 | 绕线机-J-05-11-00夹线左右转接1.SLDPRT | 100.62K |
| 387 | 绕线机-J-05-12-00夹线左右气缸安装板.SLDPRT | 121.39K |
| 388 | 绕线机-J-05-13-00夹线加强筋1.SLDPRT | 65.17K |
| 389 | 绕线机-J-05-14-00翻转复位检测钣金.SLDPRT | 76.48K |
| 390 | 绕线机-J-05-15-00翻转传感器安装板.SLDPRT | 96.44K |
| 391 | 绕线机-J-05-16-00轴承座安装块.SLDPRT | 160.82K |
| 392 | 绕线机-J-05-17-00电机转接板2.SLDPRT | 125.68K |
| 393 | 绕线机11-01-00-B38A.SLDPRT | 143.61K |
| 394 | 绕线机11-01-00-B39A.SLDPRT | 90.43K |
| 395 | 绕线机11-01-00-L79A.SLDPRT | 171.25K |
| 396 | 绕线机11-01-00-L80A.SLDPRT | 85.70K |
| 397 | 绕线机11-01-00-W18A.SLDPRT | 77.29K |
| 398 | 绕线机11-01-00-W19A.SLDPRT | 63.75K |
| 399 | 绕线机11-01-00-Z15A.SLDPRT | 117.69K |
| 400 | 绕线机11-01-00-Z16A.SLDPRT | 102.87K |
| 401 | 绕线机传感器EE-SX671.SLDPRT | 116.25K |
| 402 | 绕线机传感器EE-SX673.SLDPRT | 83.94K |
| 403 | 绕线机传感器EE-SX674.SLDPRT | 78.83K |
| 404 | 缓冲器RB0604.SLDPRT | 80.19K |
| 405 | 缓冲器RB0806.sldprt | 86.58K |
| 406 | 联轴器LK18-C34-0814KWPL45.SLDPRT | 132.03K |
| 407 | 螺柱M4X406.SLDPRT | 83.03K |
| 408 | 触摸屏装配总.SLDASM | 140.65K |
| 409 | 轴承684Z.SLDPRT | 62.50K |
| 410 | 轴承B675ZZ（5-8-2.5）.SLDPRT | 111.71K |
| 411 | 过线嘴.SLDPRT | 167.46K |
| 412 | 铝型材3030-420L.SLDPRT | 113.82K |
| 413 | 铝型材3030-700L.SLDPRT | 111.04K |
| 414 | 铝型材3030-840L.SLDPRT | 111.28K |
| 415 | 铝型材4040-L.SLDPRT | 130.23K |
| 416 | 铝型材4040.SLDPRT | 175.92K |
| 417 | 铝型材4080.SLDPRT | 248.80K |
| 418 | 高度调节模组.SLDPRT | 169.94K |
此图纸下载需要100金币
立即下载
发布者
安静的小石头
创作: 460
粉丝: 0
加入时间：2025-11-07
模型信息
图纸ID：3041626
图纸格式：step,sldprt,sldasm
文件大小：110.82M
所需金币：100
上传时间：2026-03-09 16:22:45
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
图纸简介

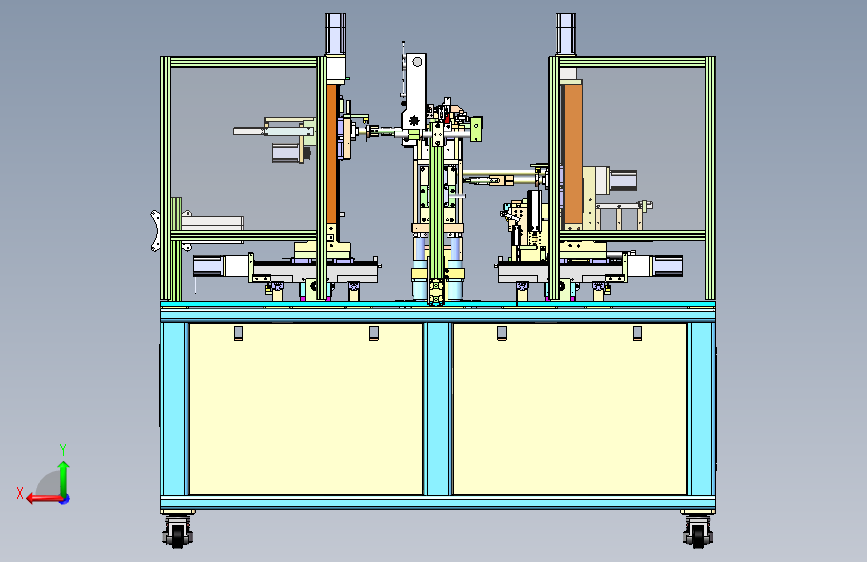

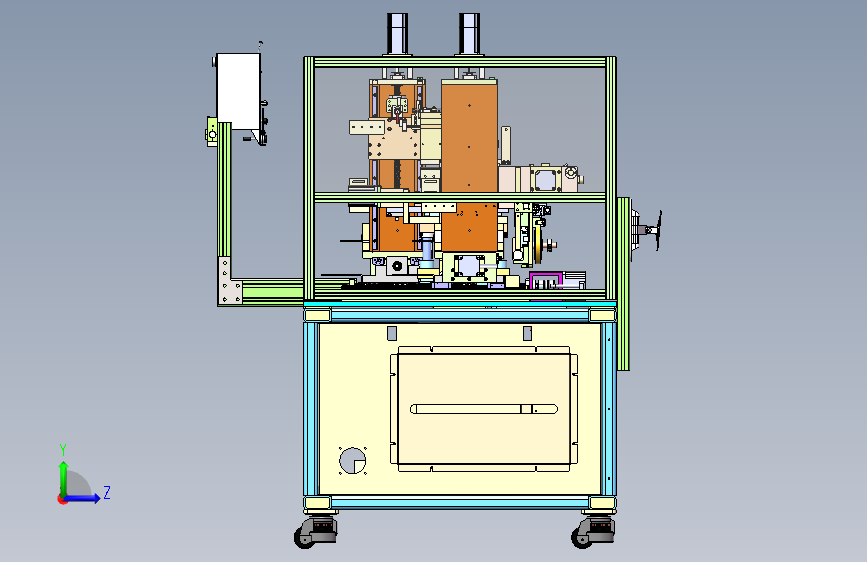

单轴绕线机，本设备为单轴手工操作绕线机，布置中为整体布置有详细的零件设计图，设备应用于电机漆包线的绕制，为了方便不同型号的漆包线绕线，模具可以更换较多品种。文件为SolidWorks18，step格式，欢迎大家下载，谢谢！
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
0_0_364.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.jpg)
0.png)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
