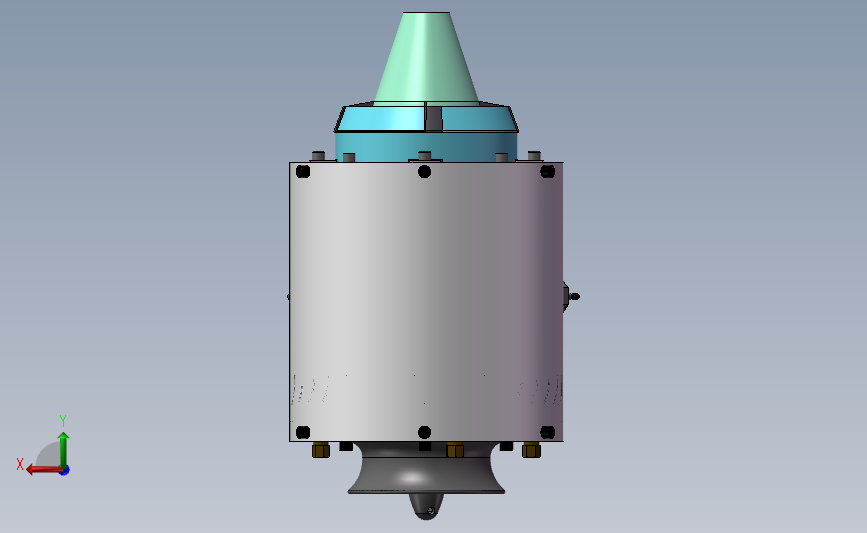

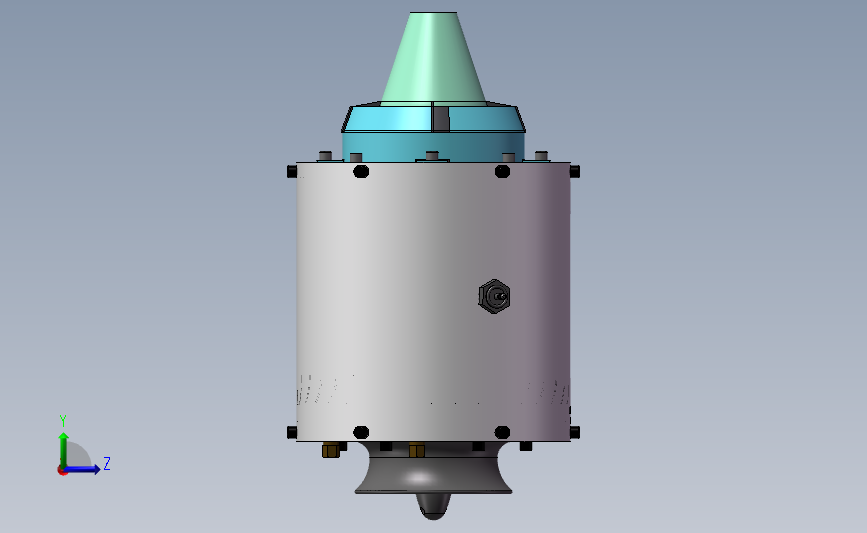

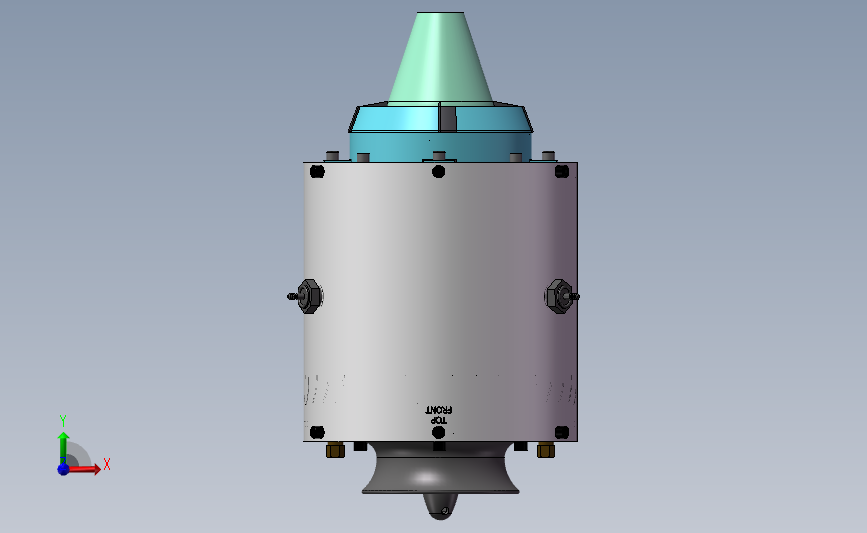

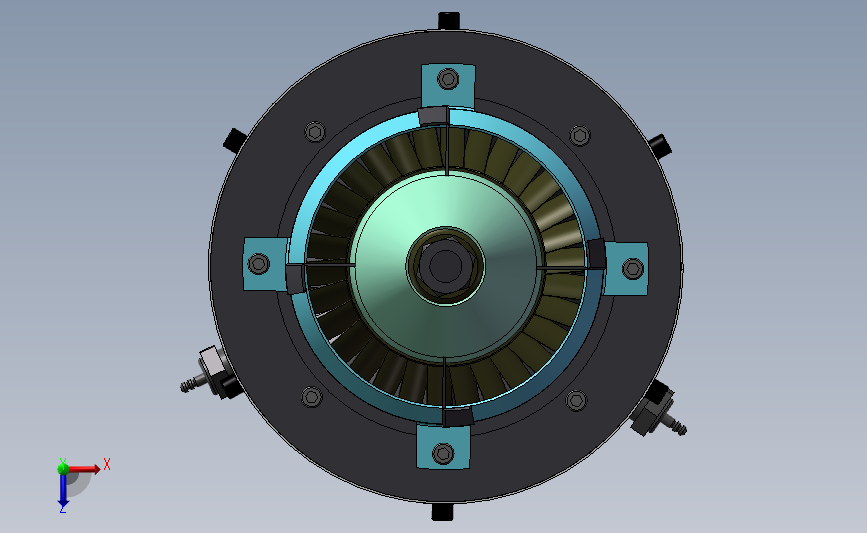

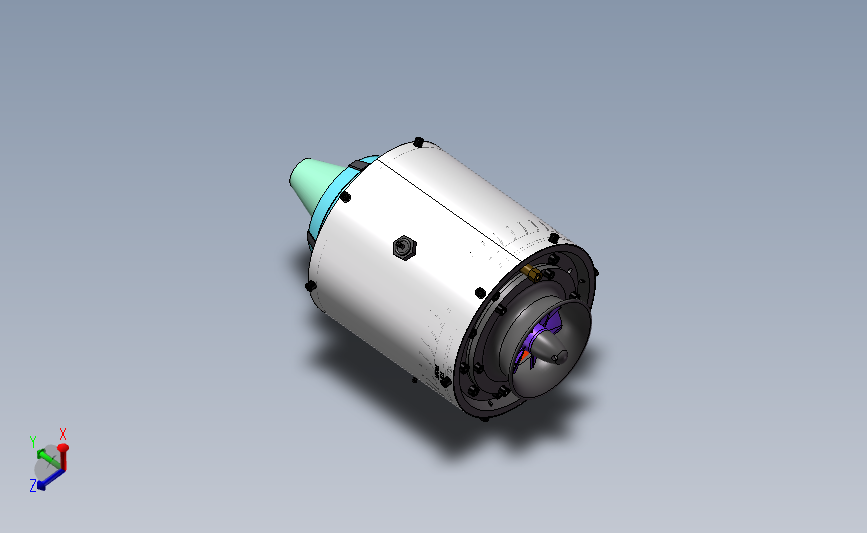

涡轮喷气式发动机（ID:324876）

设备部件 / 传动部件 / 涡轮喷气式发动机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	+必看说明+.txt	144B
2	16622996877683.zip	38.30M
3	【海量3D模型下载，三维模型免费下载】-开拔网.url	129B
4	001 COMPRESSOR NUT.sldprt	32.48K
5	002 FRONT SPACER.sldprt	25.84K
6	003 COMPRESSOR.sldprt	283.29K
7	004 INTAKE.sldprt	30.08K
8	005 SHAFT SEAL.sldprt	42.01K
9	006 CASE FRONT.sldprt	146.58K
10	007 DIFFUSER.sldprt	316.47K
11	008 FILTER.sldprt	27.91K
12	009 FILTER COVER.sldprt	29.77K
13	010 SPRING.sldprt	65.38K
14	011 TUNNEL.sldprt	48.73K
15	012 SHAFT.sldprt	28.71K
16	013 COMBUSTION CHAMBER SUB ASSY.sldasm	39.61K
17	014 COMBUSTION CHAMBER FRONT.sldprt	33.18K
18	015 GLOW PLUG BOSS.sldprt	25.79K
19	016 INNER WRAPPER.sldprt	2.94M
20	017 COMBUSTOR OUTER WRAPPER.sldprt	1.99M
21	018 VAPORISER TUBE.sldprt	29.26K
22	019 COMBUSTION CHAMBER REAR.sldprt	135.68K
23	020 FUEL PIPE ASSY.sldasm	37.74K
24	020 FUEL PIPE INJECTOR.sldprt	26.49K
25	020 FUEL PIPE RING FEEDER.sldprt	29.61K
26	020 FUEL PIPE RING JOINER.sldprt	31.33K
27	020 FUEL PIPE RING.sldprt	51.58K
28	021 CASE OUTTER.sldprt	263.10K
29	022 CASE REAR.sldprt	39.92K
30	023 NGV OUTTER.sldasm	38.20K
31	023a NGV OUTTER.sldprt	29.10K
32	023b NGV OUTTER.sldprt	30.10K
33	023c NGV OUTTER.sldprt	93.82K
34	024 NGV INNER.sldprt	28.97K
35	025 TURBINE WHEEL.sldprt	634.14K
36	026 REAR SPACER.sldprt	26.37K
37	027 TURBINE NUT.sldprt	36.74K
38	028 EXHAUST CONE SUB ASSY.sldasm	33.91K
39	029 CONE OUTTER.sldprt	72.76K
40	030 CONE INNER.sldprt	42.68K
41	031 OUTLET VANE.sldprt	66.11K
42	032 ADAPTOR.sldprt	36.21K
43	033 LUBRICATION PIPE.sldprt	30.49K
44	033a LUBRICATION PIPE TAB.sldprt	29.54K
45	034 GAS PIPE.sldasm	33.86K
46	034a GAS PIPE.sldprt	26.40K
47	034b GAS PIPE.sldprt	26.83K
48	034c GAS PIPE.sldprt	29.37K
49	034d GAS PIPE.sldprt	31.77K
50	034e GAS PIPE.sldprt	32.18K
51	036 TUBE END FITTING 1.sldprt	27.19K
52	036 TUBE END FITTING 2.sldprt	26.37K
53	038 PRELOAD TUBE.sldprt	24.96K
54	039 SWIRL JET.sldprt	25.41K
55	040 GRW 688 CERAMIC BEARING.sldprt	60.90K
56	041 M2.5 x 5 SHCS.sldprt	29.65K
57	042 M2.5 x 7 SHCS.sldprt	34.25K
58	043 M3 x 4 SHCS.sldprt	29.44K
59	044 M3 X 12.sldprt	29.53K
60	045 O-RING 16 X 1.sldprt	24.56K
61	047 FIBRE WASHER.sldprt	25.26K
62	049 M2.5 x 0.45 x 8 SHCS.sldprt	34.39K
63	Spark.sldprt	31.88K
64	涡轮喷气式发动机.SLDASM	7.60M
65	涡轮喷气式发动机.STEP	76.23M
